Periodiskt underhåll och justering
6-14
6
MAU42443
Byte av luftfiltretLuftfiltret bör bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Luftfiltret måste bytas oftare
och du kör i fuktiga eller dammiga områ-
den.1. Ta bort locket över luftfiltret genom att
lossa bultarna.
2. Dra ut luftfiltret. 3. Stoppa in ett nytt luftfilter i luftfilterhu-
set. VIKTIGT: Se till att luftfiltret sit-
ter ordentligt i luftfilterhuset.
Motorn får aldrig köras utan att luft-
filtret är monterat. I annat fall kan
kolven(-arna) och/eller cylindern(-
rarna) slitas onormalt mycket.
[MCA10482]
4. Montera luftfilerenhetens skydd med
hjälp av bultarna.
MAU21385
Kontroll av gashandtagets spelGashandtagets spel ska vara 4.0–6.0 mm
(0.16–0.24 in) vid gashandtagets inre kant.
Kontrollera regelbundet gashandtagets
spel och låt vid behov en Yamaha-återför-
säljare justera det.
1. Lock över luftfilter
2. Bult
1. Luftfilter
1. Gashandtagets spel
1
U2SSM2M0.book Page 14 Monday, July 20, 2015 2:29 PM

Periodiskt underhåll och justering
6-15
6
MAU21402
VentilspelVentilspelet förändras med tiden vilket le-
der till att motorn får en felaktig bränsle/luft-
blandning och/eller motorn kan låta illa. För
att förhindra att detta inträffar måste ventil-
spelet justeras av en Yamaha-återförsäljare
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning.
MAU64240
DäckDäcken är det enda på fordonet som har
kontakt med vägen. Säkerhet under alla
körförhållanden hänger på en relativt liten
kontaktyta. Därför är det absolut nödvän-
digt att hålla däcken i gott skick vid alla till-
fällen och byta ut dem vid lämplig tidpunkt
med de specificerade däcken.
Däckens lufttryck
Däckens lufttryck bör kontrolleras och
eventuellt justeras före varje körning.
VARNING
MWA10504
Om fordonet körs med fel däcktryck kan
föraren förlora kontrollen över det vilket
kan leda till allvarliga personskador eller
dödsfall. Däckens lufttryck bör kontrolleras
när däcken är kalla (dvs när tempe-
raturen på däcken är densamma
som den omgivande luftens).
 Däckens lufttryck bör anpassas
med avseende på hastighet och
den totala vikten på förare, passa-
gerare, bagage och de tillbehör
som är godkända för denna modell.
VARNING
MWA10512
Lasta inte för mycket på fordonet. En
olycka kan inträffa om du kör ett över-
lastat fordon.Däckens lufttryck (uppmätt när
däcken är kalla):
Upp till 90 kg (198 lb) last:Fram:250 kPa (2.50 kgf/cm², 36 psi)
Bak: 280 kPa (2.80 kgf/cm², 41 psi)
90 kg (198 lb) till maximal belast-
ning: Fram:250 kPa (2.50 kgf/cm², 36 psi)
Bak: 280 kPa (2.80 kgf/cm², 41 psi)
Maxlast*:
204 kg (450 lb)
* Total vikt på förare, passagerare, bagage och tillbehör
U2SSM2M0.book Page 15 Monday, July 20, 2015 2:29 PM

Periodiskt underhåll och justering
6-16
6
Kontroll av däcken
Däcken måste kontrolleras före varje kör-
ning. Om mönsterdjupet i däckens mitt är
nere på minimum eller om det sitter en
glasbit eller spik i däcket, eller om däckssi-
dorna är spruckna, bör du låta en Yamaha-
återförsäljare byta däcket omedelbart.TIPSMinsta mönsterdjup kan variera från land till
land. Kontrollera vilka regler som gäller i ditt
land.
VARNING
MWA10472
Låt en Yamaha-återförsäljare byta
utslitna däck. Förutom att det är
olagligt att köra, kan utslitna däck
reducera körstabiliteten och kan
leda till att du tappar kontrollen.
 Byte av alla hjul- och bromsrelate-
rade delar, inklusive däck, bör utfö-
ras av en Yamaha-återförsäljare
som har nödvändiga kunskaper och
erfarenhet att göra det.
 Kör lugnt och försiktigt några mil
med nya däck så att ytan hinner
ruggas upp. Greppet är mycket då-
ligt på helt nya däck.Däckinformation
Denna modell är utrustad med slanglösa
däck och luftventiler.
Däck åldras även om de inte har använts el-
ler om de bara har använts vid enstaka till-
fällen. Sprickor i däckmönstret och i
sidorna, ibland med deformeringar i stom-
men, är alla tecken på ålder. Gamla och
åldrade däck ska kontrolleras av däckspe-
cialister för att ta reda på ifall de är säkra att
använda.
VARNING
MWA10462
Framdäck och bakdäck bör vara av
samma fabrikat och utformning, annars
kan fordonets hanteringsegenskaper
ändras, vilket kan leda till en olycka.Efter utförliga tester har endast de däck
som visas i listan nedan godkänts av
Yamaha för denna modell.
1. Däckssidor
2. MönsterdjupMinsta mönsterdjup (fram och bak): 1.6 mm (0.06 in)
Framdäck:Storlek: 120/70 21M/C 62H
Tillverkare/modell: BRIDGESTONE/EXEDRA G721 G
Bakdäck:
Storlek: 210/40R18M/C 73H
Tillverkare/modell:
BRIDGESTONE/EXEDRA G852
RADIAL G
U2SSM2M0.book Page 16 Monday, July 20, 2015 2:29 PM

Periodiskt underhåll och justering
6-17
6
MAU21963
Gjutna fälgarFör att du ska få ut maximal prestanda,
hållbarhet och säkerhet från ditt fordon bör
du notera följande punkter om hjulen. Kontrollera fälgkanterna så att de inte
är spruckna, krokiga eller skadade
före varje körning. Om de är skadade,
låt en Yamaha-återförsäljare byta hju-
let. Försök inte att reparera ett hjul
själv. Ett deformerat eller sprucket hjul
måste bytas.
 Hjulet bör balanseras om du har bytt
fälg eller däck. Ett obalanserat hjul kan
ge upphov till dåliga prestanda, be-
svärliga hanteringsegenskaper och en
förkortad livslängd på däcket.
MAU50701
Justering av kopplingshandta-
gets spelKopplingshandtagets spel bör vara 5.0–
10.0 mm (0.20–0.39 in) enligt bilden. Kon-
trollera regelbundet kopplingshandtagets
spel och justera det vid behov enligt följan-
de.
1. Lossa låsmuttern på kopplingshand-
taget.
2. För att öka kopplingshandtagets spel ska justerbulten för kopplingshandta-
gets spel vridas i riktning (a). För att
minska kopplingshandtagets spel ska
justerbulten vridas i riktning (b).
TIPSOm kopplingshandtagets spel inte kan jus-
teras enligt ovan, hoppa över steg 3–6.3. Vrid justerbulten på kopplingshandta-
get i riktning (a) för att lossa kopplings-
vajern.
4. Skjut bort gummiskydden och lossa
låsmuttern.
5. För att öka kopplingshandtagets spel ska justermuttern för kopplingshand-
tagets spel vridas i riktning (a). För att
minska kopplingshandtagets spel ska
justermuttern vridas i riktning (b).

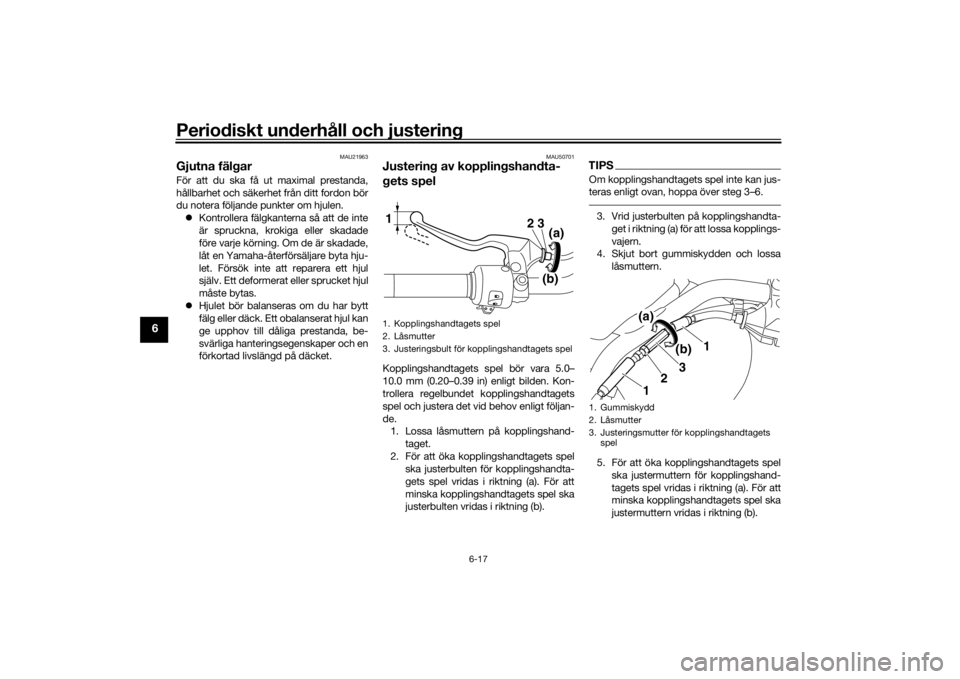

1. Kopplingshandtagets spel
2. Låsmutter
3. Justeringsbult för kopplingshandtagets spel
3(a)(b)
2
1
1. Gummiskydd
2. Låsmutter
3. Justeringsmutter för kopplingshandtagets
spel
(a)
1
(b)
1
2
3
U2SSM2M0.book Page 17 Monday, July 20, 2015 2:29 PM

Periodiskt underhåll och justering
6-18
6
6. Dra åt låsmuttern på kopplingskabeln,och för sedan tillbaka gummiskydden
i sina lägen.
7. Dra åt låsmuttern på kopplingshand- taget.
MAU37914
Kontroll av bromshandtagets
spelDet får inte finnas något fritt spel i broms-
reglaget. Låt en Ya maha-återförsäljare
kontrollera bromssystemet om spel finns.
VARNING
MWA14212
En mjuk och svampig känsla i broms-
handtaget tyder på att det finns luft i
bromssystemet. Om det finns luft i
bromssystemet ska du låta en Yamaha-
återförsäljare avlufta systemet innan du
använder fordonet. Luft i bromssyste-
met försämrar bromsverkan och kan
leda till att du tappar kontrollen.
MAU22274
BromljuskontakterBromsljuset, som aktiveras med bromspe-
dalen och bromshandtaget, ska tändas all-
deles innan inbromsningen verkar. Vid
behov justeras kontakten för det bakre
bromsljuset enligt följande, men kontakten
för det främre bromsljuset måste justeras
av en Yamaha-återförsäljare.
Vrid justermuttern för bromsljuskontakt
samtidigt som du håller fast bromsljuskon-
takten. För att bromsljuset ska tändas tidi-
gare, vrid justermuttern i riktning (a). För att
bromsljuset ska tändas senare, vrid juster-
muttern i riktning (b).

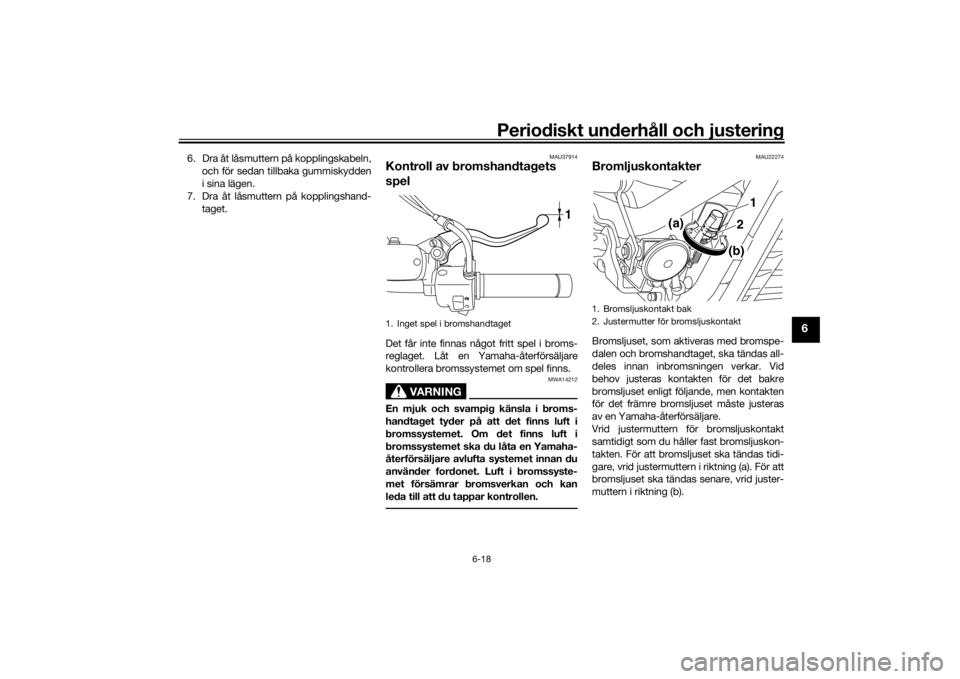

1. Inget spel i bromshandtaget
1
1. Bromsljuskontakt bak
2. Justermutter för bromsljuskontakt
(b)
(a)
1
2
U2SSM2M0.book Page 18 Monday, July 20, 2015 2:29 PM

Periodiskt underhåll och justering
6-19
6
MAU22393
Kontroll av bromsbelägg fram
och bakFörslitningen av bromsbeläggen fram och
bak måste kontrolleras vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
MAU22432
Bromsbelägg, fram
Bromsbeläggen för frambromsen har ett in-
dikeringsspår för bromsbeläggens förslit-
ning som gör att du kan kontrollera
förslitningen utan att ta isär bromsen. Titta
på indikeringsspåret för att kontrollera
bromsbeläggens förslitning. Om ett broms-
belägg är så slitet att indikeringsspåret
knappast syns bör du låta en Yamaha-åter-
försäljare byta alla bromsbelägg.
MAU22501
Bromsbelägg, bak
Kontrollera om bromsbeläggen bak är ska-
dade och mät beläggens tjocklek. Om ett
bromsbelägg är skadat eller om beläggets
tjocklek understiger 0.8 mm (0.03 in), bör
du låta en Yamaha-återförsäljare byta alla
bromsbelägg.
MAU22582
Kontroll av bromsvätskenivånKontrollera att bromsvätskenivån är över
miniminivån före varje körning. Kontrollera
att bromsvätskenivån ligger vid behållarens
övre del. Fyll på bromsvätska vid behov.
Frambroms
Bakbroms

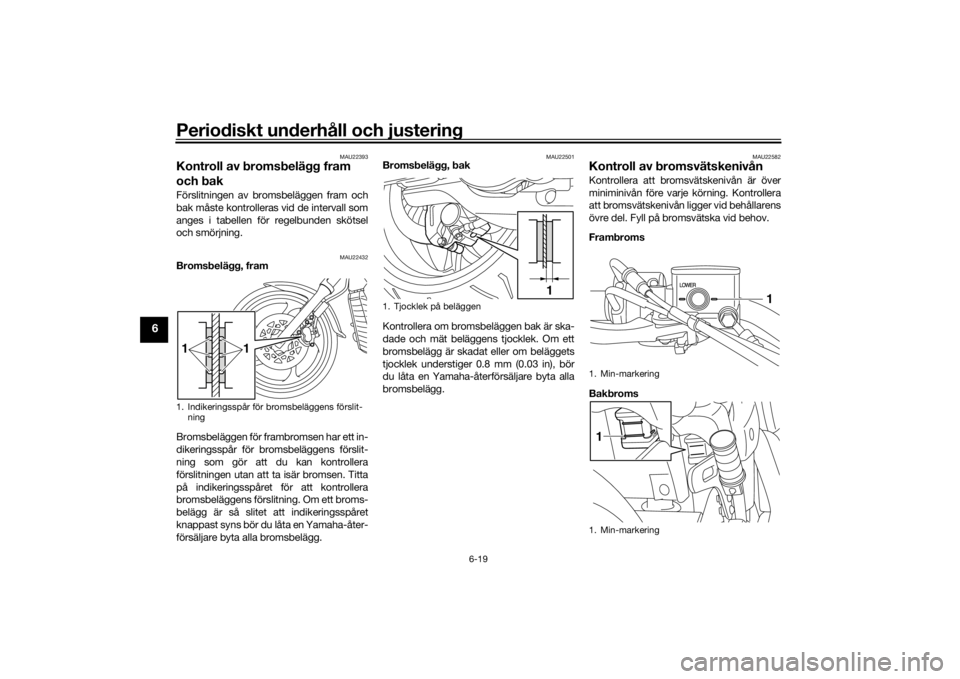

1. Indikeringsspår för bromsbeläggens förslit- ning1
1
1. Tjocklek på beläggen
1
1. Min-markering
1. Min-markering
1
1
U2SSM2M0.book Page 19 Monday, July 20, 2015 2:29 PM

Periodiskt underhåll och justering
6-20
6
VARNING
MWA15991
Felaktigt underhåll kan leda till att brom-
sarna inte fungerar. Beakta följande: För lite bromsvätska kan göra att
luft tränger in i bromssystemet vil-
ket försämrar bromsförmågan.
 Rengör påfyllningslocket innan det
tas bort. Använd bara DOT 4-
bromsvätska från en förseglad be-
hållare.
 Använd bara den specificerade
bromsvätskan, annars kan gummi-
tätningarna försämras vilket leder
till läckage.
 Fyll på med samma bromsvätska
som redan finns i systemet. Om du
fyller på en annan bromsvätska än
DOT 4 kan det leda till en farlig ke-
misk reaktion.
 Var försiktig så att du inte får in vat-
ten när du fyller på bromsvätska.
Vatten sänker bromsvätskans kok-
punkt kraftigt och kan resultera i
ånglås.
VIKTIGT
MCA17641
Bromsvätska kan skada lackerade ytor
och plastdetaljer. Torka alltid upp ut-
spilld bromsvätska omedelbart.När bromsbeläggen slits är det naturligt att
bromsvätskenivån gradvis sjunker. En låg
bromsvätskenivå kan tyda på slitna broms-
belägg och/eller läckor i bromssystemet,
kom därför ihåg att kontrollera bromsbe-
läggens förslitning och om det finns läckor
i bromssystemet. Om bromsvätskenivån
sjunker plötsligt bör du be en Yamaha-åter-
försäljare att kontrollera orsaken innan du
kör fordonet.
MAU22733
Byte av bromsvätskaLåt en Yamaha-återförsäljare byta broms-
vätskan vid de intervall som anges under
OBS i tabellen för regelbunden skötsel och
smörjning. Dessutom bör oljetätningarna i
huvudcylinder och bromsok bytas samt
bromsslangar bytas vid de intervall som
anges nedan eller om bromssystemet är
skadat eller läcker.
 Oljetätningar: Byt vartannat år.
 Bromsslangar: Byt vart fjärde år.
Specificerad bromsvätska:
DOT 4
U2SSM2M0.book Page 20 Monday, July 20, 2015 2:29 PM

Periodiskt underhåll och justering
6-21
6
MAU23041

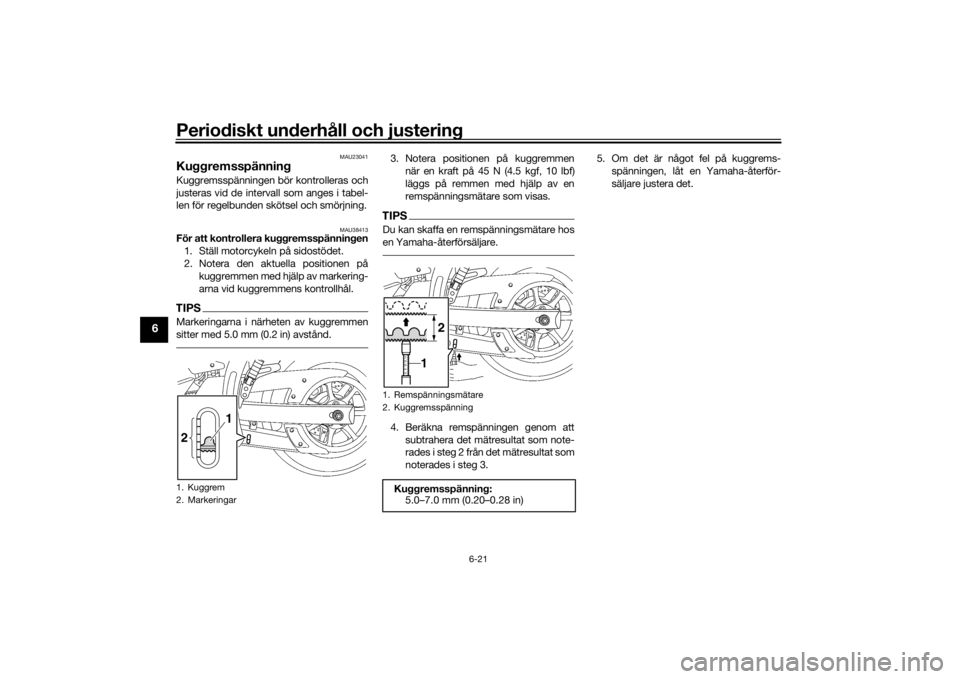

KuggremsspänningKuggremsspänningen bör kontrolleras och
justeras vid de intervall som anges i tabel-
len för regelbunden skötsel och smörjning.
MAU38413
För att kontrollera kuggremsspänningen1. Ställ motorcykeln på sidostödet.
2. Notera den aktuella positionen på kuggremmen med hjälp av markering-
arna vid kuggremmens kontrollhål.TIPSMarkeringarna i närheten av kuggremmen
sitter med 5.0 mm (0.2 in) avstånd.
3. Notera positionen på kuggremmennär en kraft på 45 N (4.5 kgf, 10 lbf)
läggs på remmen med hjälp av en
remspänningsmätare som visas.TIPSDu kan skaffa en remspänningsmätare hos
en Yamaha-återförsäljare.4. Beräkna remspänningen genom attsubtrahera det mätresultat som note-
rades i steg 2 från det mätresultat som
noterades i steg 3. 5. Om det är något fel på kuggrems-
spänningen, låt en Yamaha-återför-
säljare justera det.
1. Kuggrem
2. Markeringar2 1
1. Remspänningsmätare
2. KuggremsspänningKuggremsspänning:
5.0–7.0 mm (0.20–0.28 in)
6 8 10 12 14
1
2
U2SSM2M0.book Page 21 Monday, July 20, 2015 2:29 PM

Periodiskt underhåll och justering
6-22
6
MAU23098
Kontroll och smörjning av kablarAlla reglagekablars funktion och skick bör
kontrolleras före varje körning och kabelän-
darna bör smörjas vid behov. Om någon
reglagekabel är skadad eller inte går lätt, låt
en Yamaha-återförsäljare kontrollera eller
byta den. VARNING! Skada på kablarnas
yttre hölje kan ge upphov till att det bör-
jar rosta vilket kan medföra att rörelsen
kan kärva. Byt ut skadade kablar så
snart som möjligt för att undvika farliga
körförhållanden.
[MWA10712]MAU49921
Kontroll av och smörjning av
gashandtag och kabelGashandtagets funktion bör kontrolleras
före varje körning. Dessutom måste kabeln
smörjas av en Yamaha-återförsäljare vid de
intervall som anges i tabellen för regelbun-
det underhåll.
MAU44276

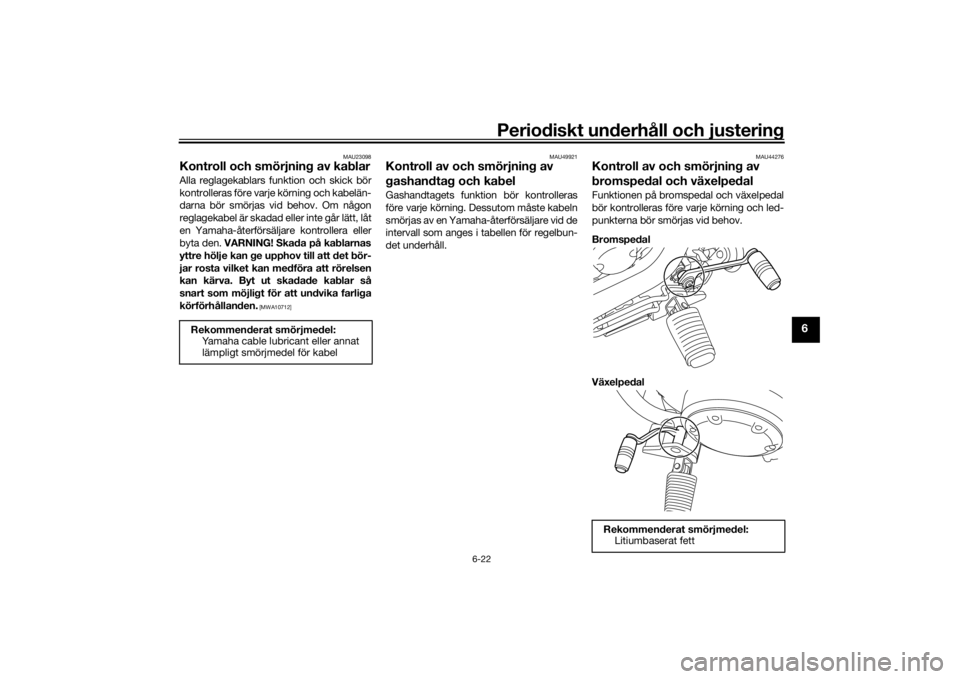

Kontroll av och smörjning av
bromspedal och växelpedalFunktionen på bromspedal och växelpedal
bör kontrolleras före varje körning och led-
punkterna bör smörjas vid behov.
Bromspedal
Växelpedal
Rekommenderat smörjmedel:
Yamaha cable lubricant eller annat
lämpligt smörjmedel för kabel
Rekommenderat smörjmedel:Litiumbaserat fett
U2SSM2M0.book Page 22 Monday, July 20, 2015 2:29 PM

Periodiskt underhåll och justering
6-23
6
MAU23144

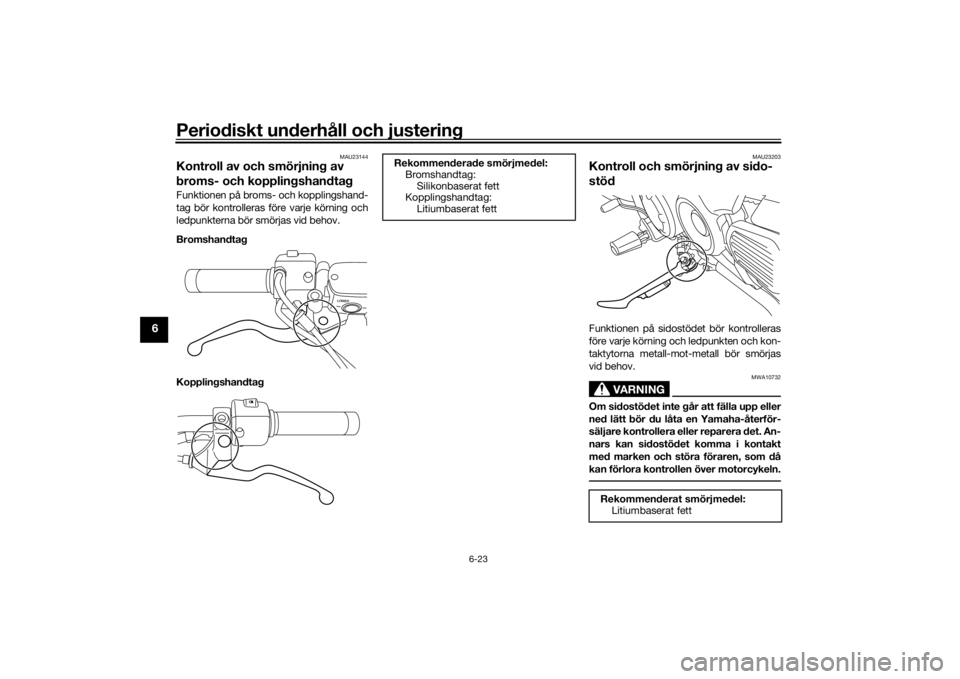

Kontroll av och smörjning av
broms- och kopplingshandtagFunktionen på broms- och kopplingshand-
tag bör kontrolleras före varje körning och
ledpunkterna bör smörjas vid behov.
Bromshandtag
Kopplingshandtag
MAU23203
Kontroll och smörjning av sido-
stödFunktionen på sidostödet bör kontrolleras
före varje körning och ledpunkten och kon-
taktytorna metall-mot-metall bör smörjas
vid behov.
VARNING
MWA10732
Om sidostödet inte går att fälla upp eller
ned lätt bör du låta en Yamaha-återför-
säljare kontrollera eller reparera det. An-
nars kan sidostödet komma i kontakt
med marken och störa föraren, som då
kan förlora kontrollen över motorcykeln.
Rekommenderade smörjmedel:Bromshandtag:
Silikonbaserat fett
Kopplingshandtag: Litiumbaserat fett
Rekommenderat smörjmedel:Litiumbaserat fett
U2SSM2M0.book Page 23 Monday, July 20, 2015 2:29 PM
