Periodiskt underhåll och justering
6-24
6
MAU23252

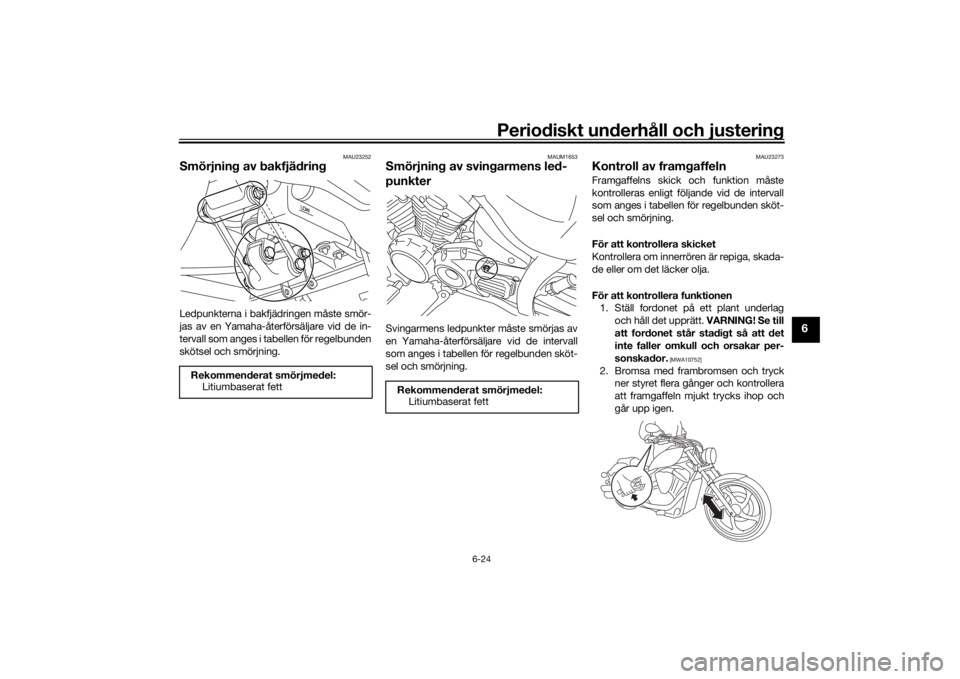

Smörjning av bakfjädringLedpunkterna i bakfjädringen måste smör-
jas av en Yamaha-återförsäljare vid de in-
tervall som anges i tabellen för regelbunden
skötsel och smörjning.
MAUM1653
Smörjning av svingarmens led-
punkterSvingarmens ledpunkter måste smörjas av
en Yamaha-återförsäljare vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]
2. Bromsa med frambromsen och tryck ner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
Rekommenderat smörjmedel:
Litiumbaserat fett
Rekommenderat smörjmedel:
Litiumbaserat fett
U2SSM2M0.book Page 24 Monday, July 20, 2015 2:29 PM

Periodiskt underhåll och justering
6-25
6
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
MAU23285
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.1. Lyft upp framhjulet från marken. (Se
sidan 6-31.) VARNING! Se till att for-
donet står stadigt så att det inte fal-
ler omkull och orsakar
personskador.
[MWA10752]

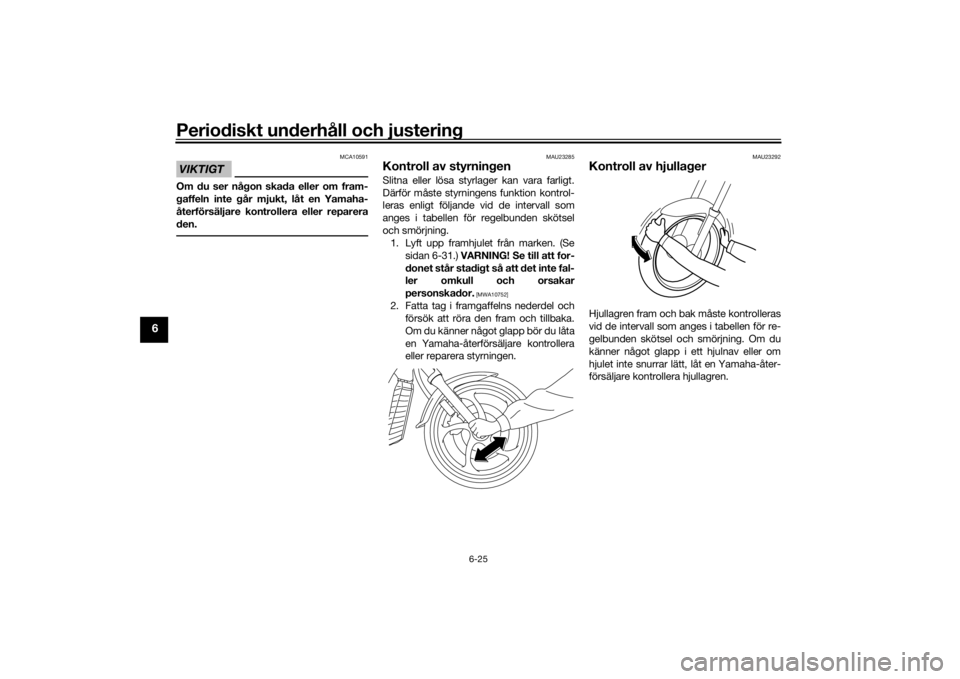

2. Fatta tag i framgaffelns nederdel och försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
U2SSM2M0.book Page 25 Monday, July 20, 2015 2:29 PM

Periodiskt underhåll och justering
6-26
6
MAU50711
BatteriBatteriet är placerat under sadeln. (Se si-
dan 3-12.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med vatten.
• INVÄRTES: Drick stora mängder mjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under 15 minuter och uppsök därefter
läkarhjälp.
 Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
VIKTIGT
MCA10621
Du får aldrig försöka att ta bort tätningen
i battericellerna eftersom detta kan för-
störa batteriet.För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat- terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet
1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du kon-
trollera att nyckeln är i läget “OFF”
och sedan koppla bort den negativa
kabeln innan du kopplar bort den
positiva.
[MCA16303]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att nyckeln är i läget “OFF” och

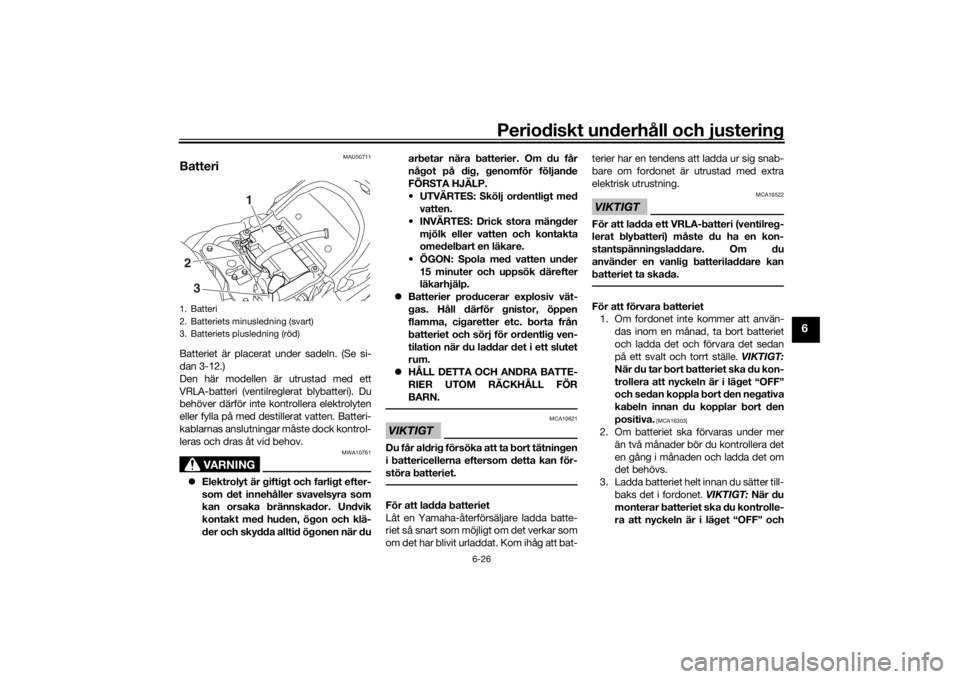

1. Batteri
2. Batteriets minusledning (svart)
3. Batteriets plusledning (röd)
1
23
U2SSM2M0.book Page 26 Monday, July 20, 2015 2:29 PM

Periodiskt underhåll och justering
6-27
6
sedan ansluta den positiva kabeln
innan du ansluter den negativa.[MCA16841]
4. Se till att batterikablarna blir rätt kopp-lade till batteripolerna när du sätter till-
baks det i fordonet.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
MAU50812
Byte av säkringarHuvudsäkringen, säkringen för bränslein-
sprutningssystemet och säkringsboxen,
som innehåller säkringar för de olika kret-
sarna, är placerade under sadeln. (Se sidan
3-12.)
TIPSTa bort startreläets skydd genom att dra
det uppåt för att komma åt bränsleinsprut-
ningssystemets säkring.

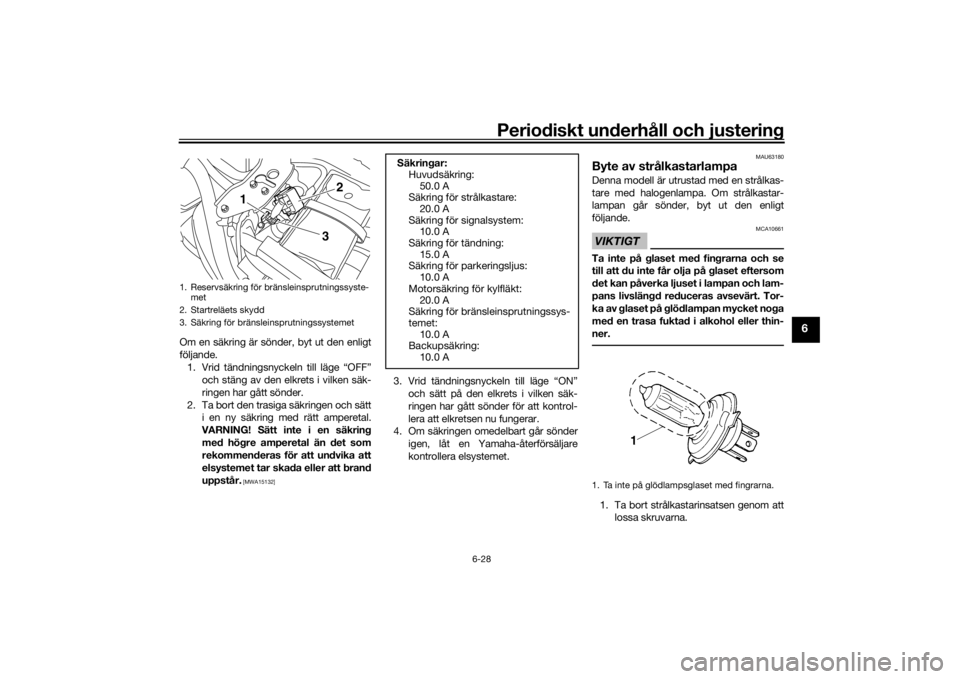

1. Reservsäkring för bränsleinsprutningssyste-met
2. Säkring för bränsleinsprutningssystemet
3. Säkringsbox
4. Huvudsäkring
1
2
3
4

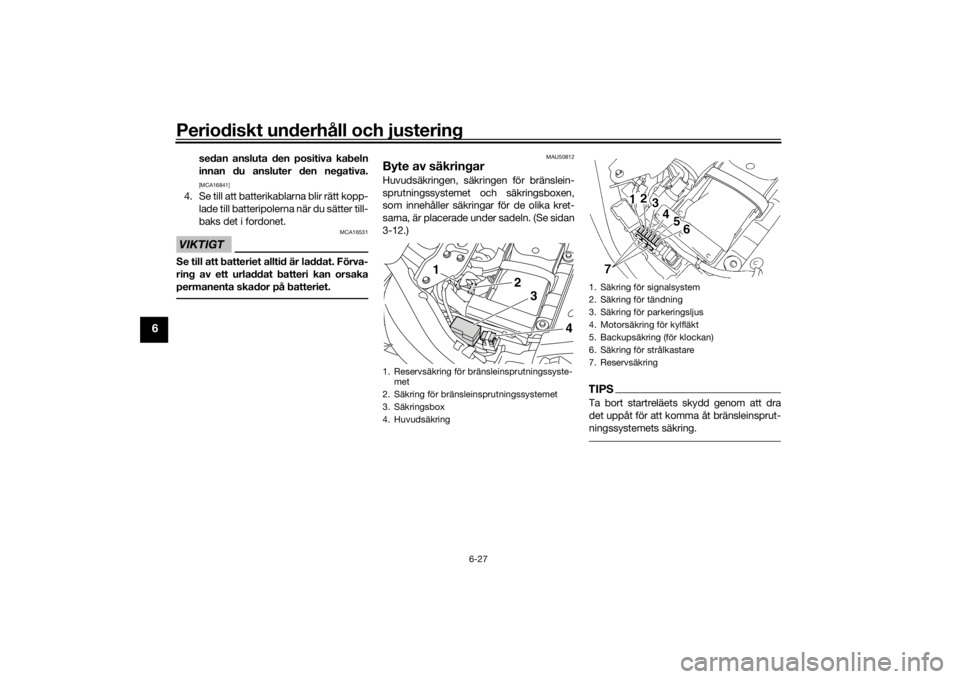

1. Säkring för signalsystem
2. Säkring för tändning
3. Säkring för parkeringsljus
4. Motorsäkring för kylfläkt
5. Backupsäkring (för klockan)
6. Säkring för strålkastare
7. Reservsäkring
U2SSM2M0.book Page 27 Monday, July 20, 2015 2:29 PM

Periodiskt underhåll och justering
6-28
6
Om en säkring är sönder, byt ut den enligt
följande.1. Vrid tändningsnyckeln till läge “OFF” och stäng av den elkrets i vilken säk-
ringen har gått sönder.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring med högre amperetal än det som
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
3. Vrid tändningsnyckeln till läge “ON” och sätt på den elkrets i vilken säk-
ringen har gått sönder för att kontrol-
lera att elkretsen nu fungerar.
4. Om säkringen omedelbart går sönder
igen, låt en Yama ha-återförsäljare
kontrollera elsystemet.
MAU63180
Byte av strålkastarlampaDenna modell är utrustad med en strålkas-
tare med halogenlampa. Om strålkastar-
lampan går sönder, byt ut den enligt
följande.VIKTIGT
MCA10661
Ta inte på glaset med fingrarna och se
till att du inte får olja på glaset eftersom
det kan påverka ljuset i lampan och lam-
pans livslängd reduceras avsevärt. Tor-
ka av glaset på glödlampan mycket noga
med en trasa fuktad i alkohol eller thin-
ner.1. Ta bort strålkastarinsatsen genom att lossa skruvarna.
1. Reservsäkring för bränsleinsprutningssyste-met
2. Startreläets skydd
3. Säkring för bränsleinsprutningssystemet
3 2
1
Säkringar:
Huvudsäkring:
50.0 A
Säkring för strålkastare: 20.0 A
Säkring för signalsystem: 10.0 A
Säkring för tändning:
15.0 A
Säkring för parkeringsljus: 10.0 A
Motorsäkring för kylfläkt: 20.0 A
Säkring för bränsleinsprutningssys-
temet: 10.0 A
Backupsäkring:
10.0 A
1. Ta inte på glödlampsglaset med fingrarna.
U2SSM2M0.book Page 28 Monday, July 20, 2015 2:29 PM

Periodiskt underhåll och justering
6-29
6
2. Koppla loss strålkastarlampans kon-takt och ta sedan bort skyddet över
strålkastarlampan.
3. Haka av strålkastarlampans hållare och ta bort den trasiga lampan. 4. Sätt i en ny glödlampa och sätt fast
den med lamphållaren.
5. Sätt på skyddet över glödlampan och koppla in strålkastarlampans kontakt.
TIPSNär skyddet över strålkastarlampan sätts
fast ska du kontrollera att markeringen
“TOP” är riktad uppåt.
6. Montera strålkastarinsatsen genomatt skruva fast skruvarna.
7. Låt en Yamaha-återf örsäljare ställa in
ljuset vid behov.

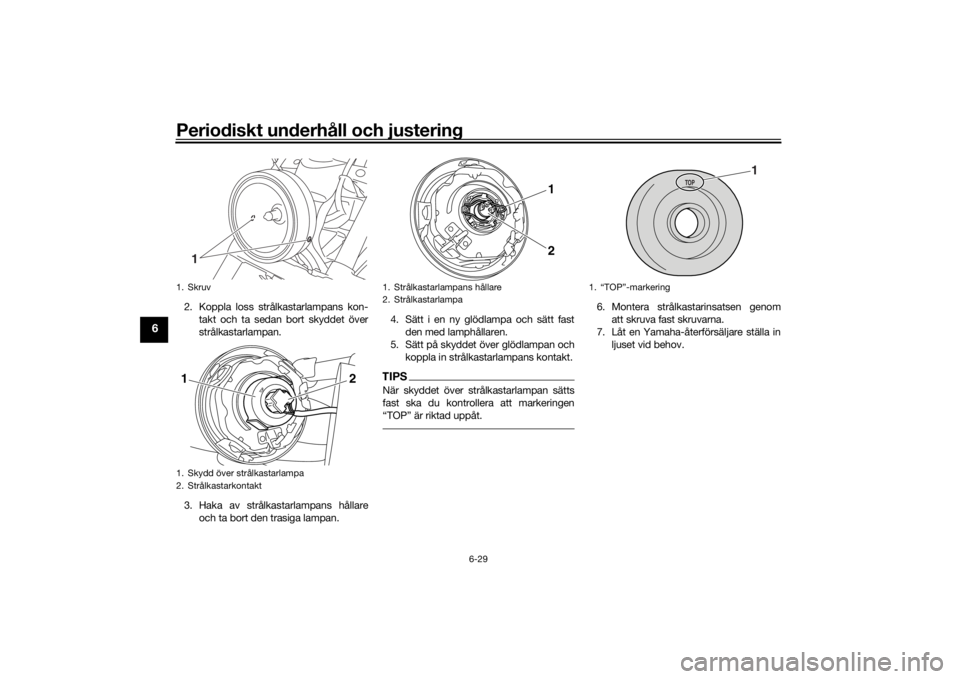

1. Skruv
1. Skydd över strålkastarlampa
2. Strålkastarkontakt
11
2
1. Strålkastarlampans hållare
2. Strålkastarlampa
21
1. “TOP”-markering
TOP
1
U2SSM2M0.book Page 29 Monday, July 20, 2015 2:29 PM

Periodiskt underhåll och justering
6-30
6
MAU45226
Byte av parkeringsljuslampa Om parkeringsljuslampan går sönder, byt
ut den enligt följande.1. Ta bort strålkastaren. (Se sidan 6-28.)
2. Ta bort parkeringsljusets lampsockel
(tillsammans med lampan) genom att
dra ut den.
3. Ta bort den trasiga lampan genom att dra ut den. 4. Sätt i en ny lampa i sockeln.
5. Sätt tillbaks sockeln (tillsammans med
lampan) genom att trycka in den.
6. Montera av strålkastaren.
MAU70570
Blinkersljus och bromsljus-/bak-
ljusDenna modell är utrustad med blinkersljus
och bromsljus-/bakljus av LED-typ.
Om en blinkers eller ett bromsljus-/bakljus
inte fungerar, låt en Yamaha-återförsäljare
kontrollera det.
1. Sockel för parkeringsljusets lampa
1
1. Parkeringsljusets lampa
1
U2SSM2M0.book Page 30 Monday, July 20, 2015 2:29 PM

Periodiskt underhåll och justering
6-31
6
MAU24331
NummerskyltsbelysningOm nummerskyltsbelysningen inte tänds,
be en Yamaha-återförsäljare kontrollera el-
kretsen eller byta lampan.
MAU24351
Ställa motorcykelnEftersom denna modell inte har något mitt-
stöd bör du göra enligt följande när du tar
bort ett framhjul eller ett bakhjul eller behö-
ver göra något annat arbete på motorcy-
keln som kräver att den står upprätt.
Kontrollera att motorcykeln står stabilt och
i rätt läge innan du börjar arbeta med den.
En stabil trälåda kan placeras under motorn
så att motorcykeln står stadigare.
För att arbeta med framhjulet 1. Stabilisera bakhjulet med hjälp av ett motorcykelställ. Om du inte har till-
gång till ett sådant kan du placera en
pallbock under ramen framför bakhju-
let.
2. Lyft upp framhjulet så att det hänger fritt med hjälp av ett motorcykelställ.
För att arbeta med bakhjulet
Höj upp bakhjulet med hjälp av ett motor-
cykelställ. Om du inte har tillgång till ett så-
dant kan du placera en pallbock antingen
under varje sida på ramen framför bakhjulet
eller under varje sida på svingarmen.
MAU25872
FelsökningTrots att alla Yamaha motorcyklar under-
söks noga innan de lämnar fabriken, kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.

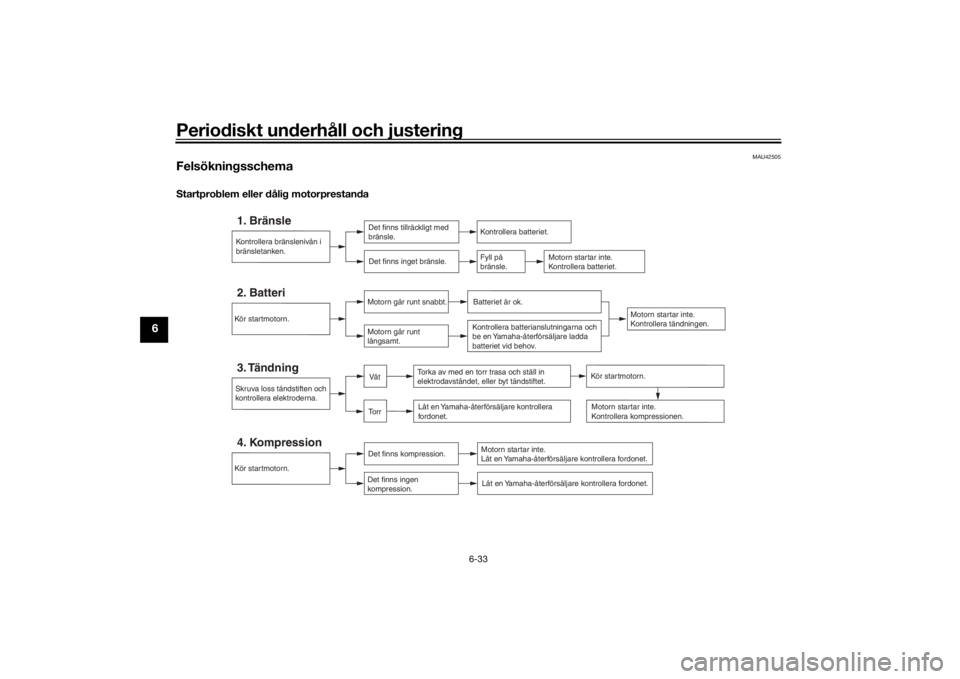

Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om motorcykeln däremot
har behov av en reparation, bör du lämna
motorcykeln till en Yamaha-återförsäljare,
vars skickliga tekniker har nödvändiga
verktyg, erfarenhet och kunskap att repare-
ra din motorcykel på ett riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan
U2SSM2M0.book Page 31 Monday, July 20, 2015 2:29 PM

Periodiskt underhåll och justering
6-32
6
antändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendoms-
skador.
U2SSM2M0.book Page 32 Monday, July 20, 2015 2:29 PM

Periodiskt underhåll och justering
6-33
6
MAU42505
FelsökningsschemaStartproblem eller dålig motorprestanda
Kontrollera bränslenivån i
bränsletanken.1. Bränsle
Det finns tillräckligt med
bränsle.Det finns inget bränsle.
Kontrollera batteriet.
Fyll på
bränsle.
Motorn startar inte.
Kontrollera batteriet.
Skruva loss tändstiften och
kontrollera elektroderna.3. Tändning
Torka av med en torr trasa och ställ in
elektrodavståndet, eller byt tändstiftet.
Låt en Yamaha-återförsäljare kontrollera
fordonet.
Kör startmotorn.4. Kompression
Det finns kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.Låt en Yamaha-återförsäljare kontrollera fordonet.
Motorn startar inte.
Kontrollera kompressionen.
Kör startmotorn.2. Batteri
Motorn går runt snabbt.
Motorn går runt
långsamt.
Motorn startar inte.
Kontrollera tändningen.
Batteriet är ok.Kontrollera batterianslutningarna och
be en Yamaha-återförsäljare ladda
batteriet vid behov.
To r rVå t
Kör startmotorn.
U2SSM2M0.book Page 33 Monday, July 20, 2015 2:29 PM
