YAMAHA XVS250 2001 Manual de utilização (in Portuguese)

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
PAU02976
Alavanca do motor de arranque
(afogador) O arranque de um motor frio exige uma
misture de ar e combustível mais rica, a
qual é fornecida pelo motor de arranque
(afogador).
Desloque a alavanca na direcção
a para li-
gar o motor de arranque (afogador).
Desloque a alavanca na direcção
b para
desligar o motor de arranque (afogador).
PAU00260
Suporte do capacete Para abrir o suporte do capacete, introduza
a chave na fechadura e rode-a conforme
ilustrado.
Para fechar o suporte do capacete, colo-
que-o na posição original e depois retire a
chave.
PW000030
AV I S O
_ Nunca conduza com um capacete preso
no suporte do capacete, uma vez que
este pode bater em objectos, provocan-
do perda de controlo e possivelmente
um acidente. _
1. Alavanca do motor de arranque (afogador)
1. Suporte do capacete
2. Desbloqueie.
P_5kr.book Page 9 Wednesday, October 4, 2000 7:04 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3

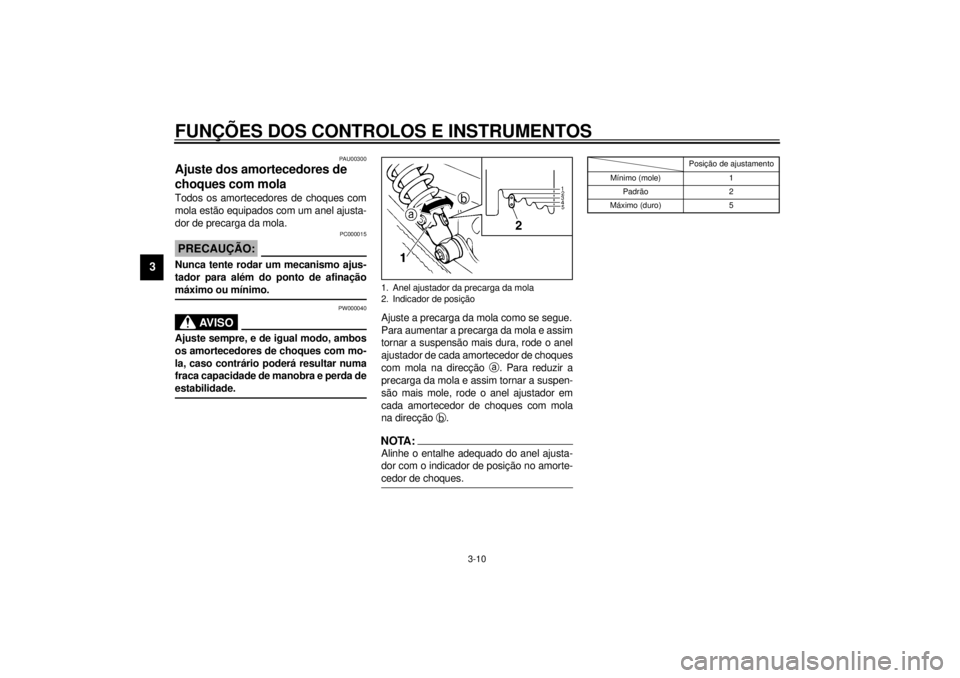

PAU00300
Ajuste dos amortecedores de
choques com mola Todos os amortecedores de choques com
mola estão equipados com um anel ajusta-
dor de precarga da mola.
PC000015
PRECAUÇÃO:_ Nunca tente rodar um mecanismo ajus-
tador para além do ponto de afinação
máximo ou mínimo. _
PW000040
AV I S O
_ Ajuste sempre, e de igual modo, ambos
os amortecedores de choques com mo-
la, caso contrário poderá resultar numa
fraca capacidade de manobra e perda de
estabilidade. _
Ajuste a precarga da mola como se segue.
Para aumentar a precarga da mola e assim
tornar a suspensão mais dura, rode o anel
ajustador de cada amortecedor de choques
com mola na direcção
a. Para reduzir a
precarga da mola e assim tornar a suspen-
são mais mole, rode o anel ajustador em
cada amortecedor de choques com mola
na direcção
b.NOTA:_ Alinhe o entalhe adequado do anel ajusta-
dor com o indicador de posição no amorte-
cedor de choques. _
CI-01P
1. Anel ajustador da precarga da mola
2. Indicador de posição
Posição de ajustamento
Mínimo (mole) 1
Padrão 2
Máximo (duro) 5
P_5kr.book Page 10 Wednesday, October 4, 2000 7:04 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
PAU00330
Descanso lateral O descanso lateral situa-se no lado esquer-
do do chassis. Suba ou desça o descanso
lateral com o pé enquanto segura o motoci-
clo direito. NOTA:_ O interruptor incorporado do descanso late-
ral faz parte do sistema de corte do circuito
de ignição, que corta a ignição em determi-
nadas situações. (Procure a seguir uma ex-
plicação sobre o sistema de corte do
circuito de ignição.) _
PW000044
AV I S O
_ O motociclo não deve ser conduzido
com o descanso lateral para baixo, nem
se o descanso lateral não puder ser de-
vidamente recolhido para cima (ou não
fique em cima), caso contrário o descan-
so lateral pode entrar em contacto com
o solo e distrair o condutor, resultando
numa possível perda de controlo. O sis-
tema de corte do circuito de ignição da
Yamaha foi concebido para lembrar ao
utilizador que lhe cabe levantar o des-
canso lateral antes de arrancar. Por con-
seguinte, verifique este sistema
regularmente conforme descrito abaixo
e, caso não funcione devidamente, soli-
cite a reparação do mesmo a um con-
cessionário Yamaha. _
PAU03720
Sistema de corte do circuito de
ignição O sistema de corte do circuito de ignição
(composto pelo interruptor do descanso la-
teral, o interruptor da embraiagem e o inter-
ruptor de ponto morto) apresenta as
seguintes funções.l
Evita o arranque quando a transmis-
são está engrenada e o descanso la-
teral está para cima, mas a alavanca
da embraiagem não está a ser premi-
da.
l
Evita o arranque quando a transmis-
são está engrenada e a alavanca da
embraiagem está a ser premida, mas
o descanso lateral ainda está para
baixo.
l
Desliga o motor quando a transmis-
são está engrenada e o descanso la-
teral é colocado em baixo.
Verifique periodicamente o funcionamento
do sistema de corte do circuito de ignição
em conformidade com o procedimento que
se segue.
PW000045
AV I S O
_ Caso se verifique uma avaria, solicite a
um concessionário Yamaha que verifique
o sistema antes de conduzir o motociclo. _
P_5kr.book Page 11 Wednesday, October 4, 2000 7:04 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
CD-01P
Com o motor desligado:
1. Mova o cavalete lateral para baixo.
2. Certifique-se de que o interruptor de paragem do
motor esteja regulado em “ ”.
3. Rode a chave até “ON”.
4. Comute a transmissão para o ponto morto.
5. Carregue no interruptor de arranque.
O motor dá o arranque?
O interruptor de ponto morto pode estar
defeituoso.
A motocicleta não deve ser conduzida até
que seja inspeccionada por um
concessionário Yamaha.
Com o motor ainda a funcionar:
6. Mova o cavalete lateral para cima.
7. Mantenha a alavanca da embraiagem puxada.
8. Engate a transmissão.
9. Mova o cavalete lateral para baixo.
O motor afoga?Após o afogamento do motor:
10. Mova o cavalete lateral para cima.
11. Mantenha a alavanca da embraiagem puxada.
12. Carregue no interruptor de arranque.
O motor dá o arranque?
O interruptor do cavalete lateral pode estar
defeituoso.
A motocicleta não deve ser conduzida até
que seja inspeccionada por um
concessionário Yamaha.O interruptor da embraiagem pode estar
defeituoso.
A motocicleta não deve ser conduzida até
que seja inspeccionada por um
concessionário Yamaha.
NÃO
NOTA:Esta inspecção é mais fidedigna se executada
com um motor aquecido.
SIMSIM NÃO
O sistema está bem.
A motocicleta pode ser
conduzida.
SIM NÃO
P_5kr.book Page 12 Wednesday, October 4, 2000 7:04 PM

4-1
4
PAU01114
4-VERIFICAÇÕES PRÉVIAS À VIAGEM
O estado de um veículo é da responsabilidade do proprietário. Os componentes vitais podem começar a deteriorar-se rápida e inespera-
damente, mesmo que o veículo não esteja a ser utilizado (por exemplo, como resultado da exposição aos elementos). Qualquer dano,
fuga de líquido ou perda da pressão de ar do pneu pode ter consequências graves. Por conseguinte, é muito importante, para além de
uma inspecção visual exaustiva, que se verifiquem os seguintes pontos antes de cada viagem.
PAU03439
Lista de verificações prévias à utilização
ELEMENTO VERIFICAÇÓES PÁGINA
Combustível• Verifique o nível do combustível no respectivo depósito.
• Reabasteça se necessário.
• Verifique se há fugas no tubo de combustível.3-7
Óleo do motor• Verifique o nível de óleo no motor.
• Se necessário, adicione o óleo recomendado até ao nível especificado.
• Verifique se o veículo apresenta fugas de óleo.6-10
Travão dianteiro• Verifique o respectivo funcionamento.
• Se o sentir esponjoso, solicite a um concessionário Yamaha que sangre o sistema
hidráulico.
• Verifique a folga da alavanca.
• Ajuste se necessário.
• Verifique o nível de líquido no reservatório.
• Se necessário, adicione líquido de travão recomendado até ao nível especificado.
• Verifique se o sistema hidráulico apresenta fugas.6-20, 6-22–6-24
Travão traseiro• Verifique o respectivo funcionamento.
• Verifique a folga do pedal.
• Ajuste se necessário.6-20–6-24
Embraiagem• Verifique o respectivo funcionamento.
• Se necessário, lubrifique o cabo.
• Verifique a folga da alavanca.
• Ajuste se necessário.6-19
Punho do acelerador• Verifique se apresenta um funcionamento regular.
• Se necessário, lubrifique o punho, o compartimento e os cabos do acelerador.
• Verifique a folga.
• Se necessário, solicite a um concessionário Yamaha que faça o ajuste.6-15
P_5kr.book Page 1 Wednesday, October 4, 2000 7:04 PM

VERIFICAÇÕES PRÉVIAS À VIAGEM
4-2
4
NOTA:_ As verificações prévias à utilização devem ser feitas sempre que o motociclo é utilizado. Tais verificações podem ser feitas rapidamente
e a sua importância para a segurança vale bem o tempo dispendido. _Cabos de controlo• Verifique se apresenta um funcionamento regular.
• Lubrifique se necessário.6-27
Corrente de transmissão• Verifique a folga da corrente.
• Ajuste se necessário.
• Verifique o estado da corrente.
• Lubrifique se necessário.6-24–6-25
Rodas e pneus• Verifique se apresentam danos.
• Verifique a profundidade do piso e o estado dos pneus.
• Verifique a pressão do ar.
• Corrija se necessário.6-16–6-19
Pedais do travão e de
mudança de velocidades• Verifique se apresentam um funcionamento regular.
• Se necessário, lubrifique os pontos de articulação do pedal.6-27
Alavancas do travão e da
embraiagem• Verifique se apresentam um funcionamento regular.
• Se necessário, lubrifique os pontos de articulação da alavanca.6-28
Descanso lateral• Verifique se apresenta um funcionamento regular.
• Se necessário, lubrifique o pivô.6-28
Fixadores do chassis• Certifique-se de que todas as porcas, cavilhas e parafusos estão devidamente
apertados.
• Aperte se necessário.—
Instrumentos, luzes, sinais e
interruptores• Verifique o respectivo funcionamento.
• Corrija se necessário.—
Interruptor do descanso
lateral• Verifique o funcionamento do sistema de corte do circuito de ignição.
• Se o sistema apresentar defeitos, solicite a um concessionário Yamaha que
verifique o veículo.3-11 ELEMENTO VERIFICAÇÓES PÁGINA
P_5kr.book Page 2 Wednesday, October 4, 2000 7:04 PM

VERIFICAÇÕES PRÉVIAS À VIAGEM4-3
4
PWA00033
AV I S O
_ Caso algum ponto na lista de verificação prévia à utilização não estiver a funcionar devidamente, mande-o inspeccionar e repa-
rar antes de conduzir o motociclo. _P_5kr.book Page 3 Wednesday, October 4, 2000 7:04 PM

5-1
5
PAU00372
5-UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
PAU00373
AV I S O
_ l
Familiarize-se bem com todos os
controlos do funcionamento e res-
pectivas funções antes de conduzir
o motociclo. Consulte um conces-
sionário Yamaha relativamente a
qualquer controlo ou função que
não compreenda perfeitamente.
l
Nunca coloque o motor em funcio-
namento nem o faça trabalhar
numa área fechada seja por quanto
tempo for. Os gases do escape são
nocivos e a sua inalação pode cau-
sar a perda de consciência e a mor-
te num curto espaço de tempo.
Certifique-se sempre de que existe
uma ventilação adequada.
l
Antes de arrancar, certifique-se de
que o descanso lateral está recolhi-
do. Se o descanso lateral não esti-
ver completamente recolhido, pode
entrar em contacto com o solo e
distrair o condutor, resultando
numa possível perda de controlo.
_
PAU03515*
Colocação do motor em
funcionamento Para que o sistema de corte do circuito de
ignição permita o arranque, tem de haver
conformidade com uma das seguintes con-
dições:l
A transmissão estar em ponto morto.
l
A transmissão estar engrenada com a
alavanca da embraiagem accionada e
o descanso lateral para cima.
PW000054
AV I S O
_ l
Antes de colocar o motor em funci-
onamento, verifique o funciona-
mento do sistema de corte do
circuito de ignição em conformida-
de com o procedimento descrito na
página 3-12.
l
Nunca conduza com o descanso la-
teral para baixo.
_
1. Rode a alavanca da torneira de com-
bustível para “ON”.
2. Rode a chave para “ON” e certifique-
se de que o interruptor de paragem do
motor está regulado para “ ”.
3. Mude a transmissão para ponto mor-
to.NOTA:_ Quando a transmissão está em ponto mor-
to, o indicador luminoso de ponto morto de-
verá estar aceso, caso contrário solicite a
um concessionário Yamaha que verifique o
circuito eléctrico. _1. Marca de seta posicionada sobre “ON”
P_5kr.book Page 1 Wednesday, October 4, 2000 7:04 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-2
5
4. Ligue o motor de arranque (afogador)
e não acelere. (Consulte a página 3-9
para obter instruções relativas ao fun-
cionamento do motor de arranque
(afogador).)
5. Coloque o motor em funcionamento
premindo o interruptor de arranque.NOTA:_ Se o motor não arrancar, solte o interruptor
de arranque, aguarde alguns segundos e
tente novamente. Cada tentativa de arran-
que deve ser o mais pequena possível para
preservar a bateria. Não tente fazer o motor
arrancar durante mais de 10 segundos por
tentativa. _6. Depois de colocar o motor em funcio-
namento, desloque o alavanca do mo-
tor de arranque (afogador) para trás
até meio.
PCA00055
PRECAUÇÃO:_ Para uma maior duração do motor,
aqueça sempre o motor antes de arran-
car. Nunca acelere profundamente com
o motor frio! _7. Quando o motor estiver quente, desli-
gue o motor de arranque (afogador).NOTA:_ O motor está quente quando responde nor-
malmente ao acelerador com o motor de
arranque (afogador) desligado. _
PAU01258
Arranque a quente Siga os mesmos procedimentos descritos
para o arranque a frio à excepção de que
deixa de ser necessário utilizar o motor de
arranque (afogador) visto o motor já estar
quente.
P_5kr.book Page 2 Wednesday, October 4, 2000 7:04 PM

UTILIZAÇÃO E QUESTÕES IMPORTANTES RELATIVAS À CONDUÇÃO
5-3
5
PAU00423
Mudança de velocidades A mudança de velocidades permite-lhe
controlar o nível de potência do motor dis-
ponível para o arranque, aceleração, subi-
da de encostas, etc.
As posições das velocidades estão ilustra-
das na imagem.NOTA:_ Para colocar a transmissão em ponto mor-
to, pressione repetidamente o pedal de mu-
dança de velocidades até este atingir o fim
do percurso e, finalmente, suba-o ligeira-
mente. _
PC000048
PRECAUÇÃO:_ l
Mesmo com a transmissão em pon-
to morto, não deslize o motociclo
durante longos períodos de tempo
com o motor desligado e não o re-
boque durante grandes distâncias.
A transmissão é devidamente lubri-
ficada apenas quando o motor está
a funcionar. Uma lubrificação ina-
dequada poderá danificar a trans-
missão.
l
Utilize sempre a embraiagem para
mudar de velocidade de modo a
evitar danos no motor, na transmis-
são, no sistema de transmissão,
que não estão concebidos para su-
portar o choque de uma mudança
de velocidades forçada.
_
PAU02941
Pontos de mudança de
velocidade recomendados
(apenas para a Suíça) Os pontos de mudança de velocidade reco-
mendados durante a aceleração estão ilus-
trados na tabela a seguir.CF-01PNOTA:_ Quando faz a redução de duas velocidades
na caixa de uma só vez, reduza a velocida-
de em conformidade com esta acção (ex.,
reduza para 35 km/h quando muda de 4ª
para 2ª). _
1. Pedal de mudança de velocidades
N. Ponto morto
Ponto de mudança de
velocidade
(km/h)
1ª®
2ª
2ª®
3ª
3ª®
4ª
4ª®
5ª23
36
50
60
P_5kr.book Page 3 Wednesday, October 4, 2000 7:04 PM
