ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
FAU00685
Roues à rayons Pour assurer un fonctionnement optimal, une
longue durée de service et une bonne sécurité de
conduite, prendre note des points suivants con-
cernant les roues.l
Avant chaque démarrage, il faut s’assurer
que les jantes de roue ne sont pas craque-
lées, qu’elles n’ont pas de saut et ne sont
pas voilées, et il faut contrôler le serrage
des rayons. Si une roue est endommagée
de quelque façon, la faire remplacer par un
concessionnaire Yamaha. Ne jamais tenter
une quelconque réparation à une roue. Il
faut remplacer toute roue déformée ou cra-
quelée.
l
Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés ou
remis en place après démontage. Une roue
mal équilibrée se traduit par un mauvais
rendement, une mauvaise tenue de route et
réduit la durée de service du pneu.
l
Après avoir remplacé un pneu, éviter de
faire de la vitesse jusqu’à ce que le pneu
soit “rodé” et ait acquis toutes ses caracté-
ristiques.
FAU00694
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de 5 à
10 mm, comme illustré. Contrôler régulière-
ment la garde du levier d’embrayage et, si né-
cessaire, la régler comme suit.
1. Desserrer le contre-écrou situé au levier
d’embrayage.
2. Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage dans le
sens
a. Pour la réduire, tourner la vis de
réglage dans le sens
b.3. Si la garde spécifiée a pu être obtenue en
suivant les explications ci-dessus, il suffit
à présent de serrer le contre-écrou. Si elle
n’a pu être obtenue, il faut poursuivre et
effectuer les étapes restantes.
4. Desserrer le câble d’embrayage en tour-
nant la vis de réglage au levier d’em-
brayage à fond dans le sens
a.
5. Desserrer le contre-écrou au carter mo-
teur.
6. Pour augmenter la garde du levier d’em-
brayage, tourner l’écrou de réglage dans le
sens
a. Pour la réduire, tourner l’écrou de
réglage dans le sens
b.
7. Serrer le contre-écrou au levier d’em-

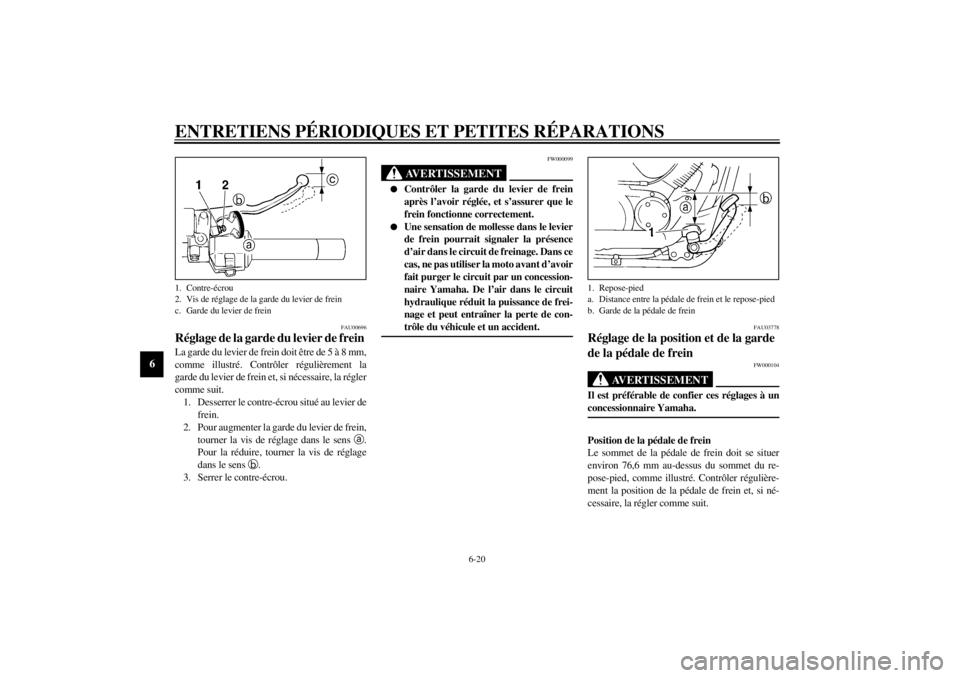

brayage et au carter moteur.1. Contre-écrou
2. Vis de réglage de la garde du levier d’embrayage
c. Garde du levier d’embrayage
1. Contre-écrou
2. Écrou de réglage de la garde du levier d’embrayage
F_5kr.book Page 19 Tuesday, September 12, 2000 10:34 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
FAU00696
Réglage de la garde du levier de frein La garde du levier de frein doit être de 5 à 8 mm,
comme illustré. Contrôler régulièrement la
garde du levier de frein et, si nécessaire, la régler
comme suit.
1. Desserrer le contre-écrou situé au levier de
frein.
2. Pour augmenter la garde du levier de frein,
tourner la vis de réglage dans le sens
a.
Pour la réduire, tourner la vis de réglage
dans le sens
b.
3. Serrer le contre-écrou.
FW000099
AVERTISSEMENT
_ l
Contrôler la garde du levier de frein
après l’avoir réglée, et s’assurer que le
frein fonctionne correctement.
l
Une sensation de mollesse dans le levier
de frein pourrait signaler la présence
d’air dans le circuit de freinage. Dans ce
cas, ne pas utiliser la moto avant d’avoir
fait purger le circuit par un concession-
naire Yamaha. De l’air dans le circuit
hydraulique réduit la puissance de frei-
nage et peut entraîner la perte de con-
trôle du véhicule et un accident.
_
FAU03778
Réglage de la position et de la garde
de la pédale de frein
FW000104
AVERTISSEMENT
_ Il est préférable de confier ces réglages à un
concessionnaire Yamaha. _Position de la pédale de frein
Le sommet de la pédale de frein doit se situer
environ 76,6 mm au-dessus du sommet du re-
pose-pied, comme illustré. Contrôler régulière-
ment la position de la pédale de frein et, si né-
cessaire, la régler comme suit.

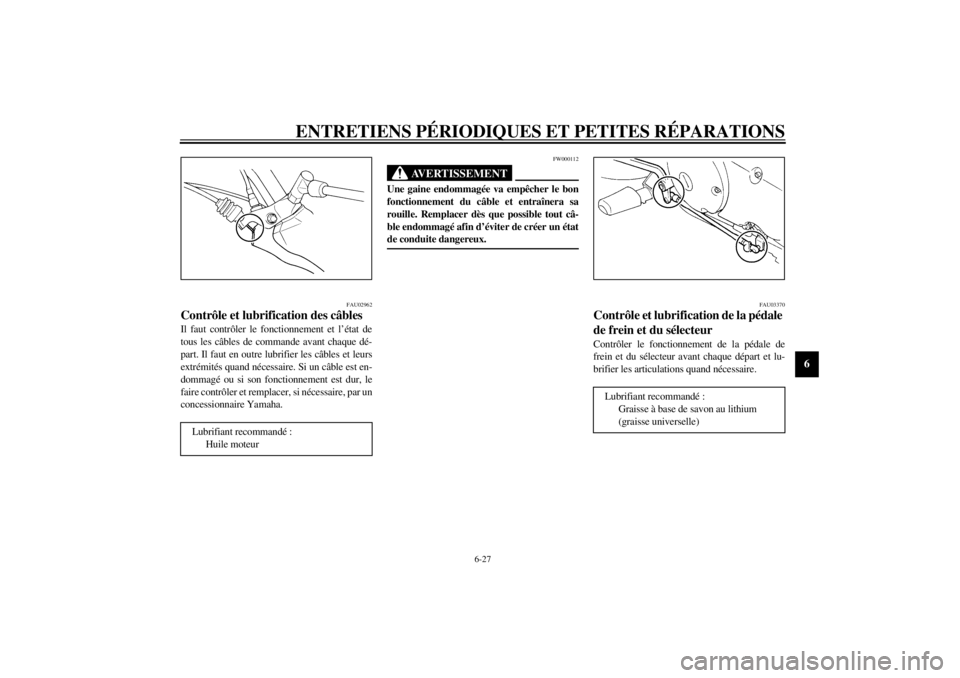

1. Contre-écrou
2. Vis de réglage de la garde du levier de frein
c. Garde du levier de frein
1. Repose-pied
a. Distance entre la pédale de frein et le repose-pied
b. Garde de la pédale de frein
F_5kr.book Page 20 Tuesday, September 12, 2000 10:34 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
6
1. Desserrer le contre-écrou à la pédale de
frein.
2. Pour relever la pédale de frein, tourner la
vis de réglage dans le sens
a. Pour
l’abaisser, tourner la vis de réglage dans le
sens
b.
3. Serrer le contre-écrou.
FWA00044
AVERTISSEMENT
_ Il faut procéder au réglage de la garde de la
pédale de frein après avoir réglé la position
de la pédale de frein _
Garde de la pédale de frein
La garde à l’extrémité de la pédale de frein doit
être de 20 à 30 mm. Contrôler régulièrement la
garde de la pédale de frein et, si nécessaire, la ré-
gler comme suit.
Pour augmenter la garde de la pédale de frein,
tourner l’écrou de réglage à la tige de frein dans
le sens
a. Pour la réduire, tourner l’écrou de ré-
glage dans le sens
b.
FW000106
AVERTISSEMENT
_ l
Toujours régler la garde de la pédale de
frein après avoir réglé la tension de la
chaîne de transmission ou après la dé-
pose et la repose de la roue arrière.
l
Si on ne parvient pas à obtenir le ré-
glage spécifié, confier ce travail à un
concessionnaire Yamaha.
l
Après avoir réglé la garde de la pédale
de frein, contrôler le fonctionnement du
feu stop.
_

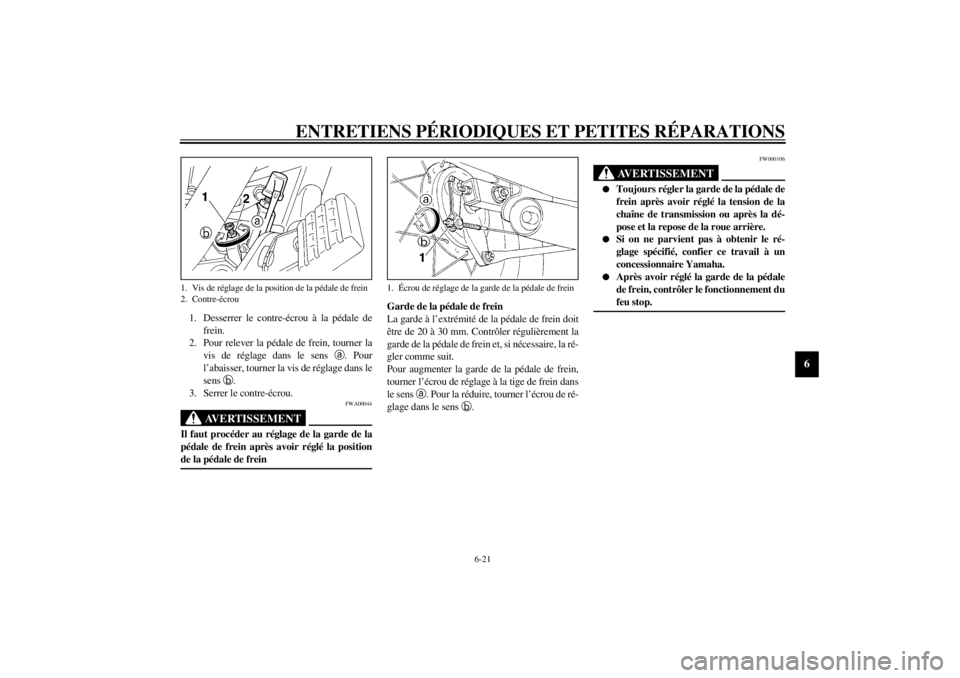

1. Vis de réglage de la position de la pédale de frein
2. Contre-écrou
1. Écrou de réglage de la garde de la pédale de frein
F_5kr.book Page 21 Tuesday, September 12, 2000 10:34 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6
FAU00713
Réglage du contacteur de feu stop
sur frein arrière Le contacteur de feu stop sur frein arrière est ac-
tionné par la pédale de frein, et lorsque son ré-
glage est correct, le feu stop s’allume juste avant
que le freinage ne fasse effet. Si nécessaire, ré-
gler le contacteur de feu stop comme suit.
Tourner l’écrou de réglage tout en maintenant le
contacteur de feu stop en place. Tourner l’écrou
de réglage dans le sens
a si le feu stop s’allume
trop tard. Tourner l’écrou de réglage dans le
sens
b si le feu stop s’allume trop tôt.
FAU00720
Contrôle des plaquettes de frein
avant et des mâchoires de frein
arrière Contrôler l’usure des plaquettes de frein avant et
des mâchoires de frein arrière aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
FAU00725
Plaquettes de frein avant
Sur chaque plaquette de frein avant figure une
rainure d’indication d’usure. Les rainures per-
mettent de contrôler l’usure des plaquettes sans
devoir démonter le frein. Contrôler l’usure des
plaquettes en vérifiant les rainures. Si une pla-
quette de frein est usée au point que sa rainure a
presque disparu, faire remplacer la paire de pla-
quettes par un concessionnaire Yamaha.
1. Contacteur de feu stop sur frein arrière
2. Écrou de réglage du contacteur de feu stop
1. Rainure d’indication d’usure de plaquette de frein
avantAvant
F_5kr.book Page 22 Tuesday, September 12, 2000 10:34 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6
FAU00727
Mâchoires de frein arrière
Le frein arrière est muni d’un index d’indication
d’usure. Cet index permet de contrôler l’usure
des mâchoires sans devoir démonter le frein.
Contrôler l’usure des mâchoires en vérifiant la
position de l’index tout en actionnant le frein. Si
une mâchoire de frein est usée au point que l’in-
dex touche le trait d’indication de limite
d’usure, faire remplacer la paire de mâchoires
par un concessionnaire Yamaha.
FAU03294
Contrôle du niveau du liquide de
frein Si le niveau du liquide de frein est insuffisant,
des bulles d’air peuvent se former dans le circuit
de freinage, ce qui risque de réduire l’efficacité
des freins.
Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum et faire l’appoint, si nécessaire. Un niveau
de liquide bas peut signaler la présence d’une
fuite ou l’usure des plaquettes. Si le niveau du li-
quide est bas, il faut contrôler l’usure des pla-
quettes et l’étanchéité du circuit.Prendre les précautions suivantes :
l
Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.
l
Utiliser uniquement le liquide de frein re-
commandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce qui
pourrait causer des fuites et nuire au bon
fonctionnement du frein.
l
Toujours faire l’appoint avec un liquide de
frein du même type que celui qui se trouve
dans le circuit. Le mélange de liquides dif-
férents risque de provoquer une réaction
chimique nuisible au fonctionnement du
frein.
l
Veiller à ne pas laisser pénétrer d’eau dans
le réservoir de liquide de frein. L’eau
abaisse nettement le point d’ébullition du
liquide et risque de provoquer un bouchon
de vapeur (ou “vapor lock”).
1. Limite d’usure des mâchoires de frein arrière
2. Index d’indication d’usure de mâchoires de frein
arrièreArrière
1. Repère de niveau minimum
Liquide de frein recommandé : DOT 4
F_5kr.book Page 23 Tuesday, September 12, 2000 10:34 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
l
Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Toujours
essuyer soigneusement et promptement
toute trace de liquide renversé.
l
L’usure des plaquettes de frein entraîne
une baisse progressive du niveau du li-
quide de frein. Cependant, si le niveau du
liquide de frein diminue soudainement, il
faut faire contrôler le véhicule par un con-
cessionnaire Yamaha.
FAU03238
Changement du liquide de frein Faire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pé-
riodiques. Il convient également de faire rem-
placer les bagues d’étanchéité du maître-cylin-
dre de frein et de l’étrier, ainsi que la durit de
frein aux fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées ou
qu’elles fuient.l
Bagues d’étanchéité : remplacer tous les
deux ans
l
Durit de frein : remplacer tous les quatre
ans
FAU00744

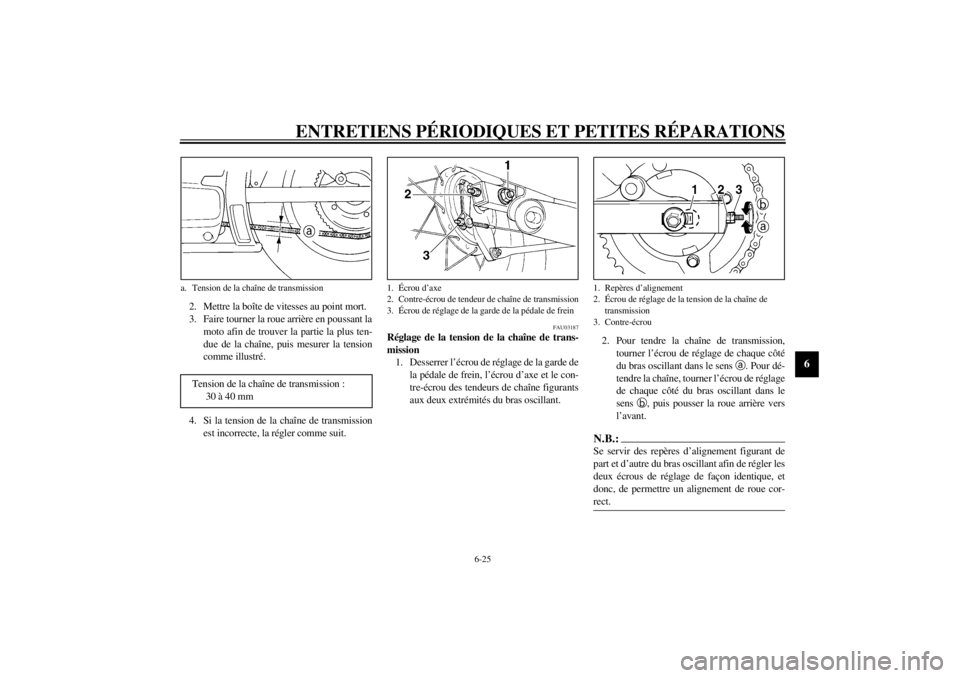

Tension de la chaîne de transmission Contrôler et, si nécessaire, régler la tension de la
chaîne de transmission avant chaque départ.
Contrôle de la tension de la chaîne de trans-
mission
1. Placer la moto sur un plan horizontal et
veiller à ce qu’elle soit dressée à la verti-
cale.N.B.:_ La moto doit être à la verticale et rien ne peut
peser sur elle lors du contrôle et du réglage de la
tension de la chaîne de transmission. _
F_5kr.book Page 24 Tuesday, September 12, 2000 10:34 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
6
2. Mettre la boîte de vitesses au point mort.
3. Faire tourner la roue arrière en poussant la
moto afin de trouver la partie la plus ten-
due de la chaîne, puis mesurer la tension
comme illustré.
4. Si la tension de la chaîne de transmission
est incorrecte, la régler comme suit.
FAU03187
Réglage de la tension de la chaîne de trans-
mission
1. Desserrer l’écrou de réglage de la garde de
la pédale de frein, l’écrou d’axe et le con-
tre-écrou des tendeurs de chaîne figurants
aux deux extrémités du bras oscillant.2. Pour tendre la chaîne de transmission,
tourner l’écrou de réglage de chaque côté
du bras oscillant dans le sens
a. Pour dé-
tendre la chaîne, tourner l’écrou de réglage
de chaque côté du bras oscillant dans le
sens
b, puis pousser la roue arrière vers
l’avant.
N.B.:_ Se servir des repères d’alignement figurant de
part et d’autre du bras oscillant afin de régler les
deux écrous de réglage de façon identique, et
donc, de permettre un alignement de roue cor-
rect. _
a. Tension de la chaîne de transmission
Tension de la chaîne de transmission :
30 à 40 mm
1. Écrou d’axe
2. Contre-écrou de tendeur de chaîne de transmission
3. Écrou de réglage de la garde de la pédale de frein
1. Repères d’alignement
2. Écrou de réglage de la tension de la chaîne de
transmission
3. Contre-écrou
F_5kr.book Page 25 Tuesday, September 12, 2000 10:34 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-26
6
FC000096
ATTENTION:_ Une chaîne mal tendue impose des efforts ex-
cessifs au moteur et à d’autres organes vi-
taux, et risque de sauter ou de casser. Pour
éviter ce problème, veiller à ce que la tension
de la chaîne de transmission soit toujours
dans les limites spécifiées. _3. Serrer les deux contre-écrous, puis serrer
l’écrou d’axe au couple de serrage spéci-
fié.
4. Régler la garde de la pédale de frein. (Voir
les explications relatives au réglage de la
garde de la pédale de frein à la page 6-21.)
FW000103
AVERTISSEMENT
_ Après avoir réglé la garde de la pédale de
frein, contrôler le fonctionnement du feu
stop. _
FAU03006
Lubrification de la chaîne de
transmission Il faut nettoyer et lubrifier la chaîne de transmis-
sion aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques, sinon
elle s’usera rapidement, surtout lors de la con-
duite dans les régions humides ou poussiéreu-
ses. Entretenir la chaîne de transmission comme
suit.
FC000097
ATTENTION:_ Il faut lubrifier la chaîne de transmission
après avoir lavé la moto ou après avoir roulé
sous la pluie. _1. Laver la chaîne à l’aide de pétrole et d’une
petite brosse à poils doux.
FCA00053
ATTENTION:_ Ne pas nettoyer la chaîne de transmission à la
vapeur, au jet à forte pression ou à l’aide de
dissolvants inappropriés, car cela endomma-
gerait ses joints toriques. _
2. Essuyer la chaîne.
3. Lubrifier abondamment la chaîne avec un
lubrifiant spécial pour chaîne à joints tori-
ques.
FCA00052
ATTENTION:_ Ne pas utiliser de l’huile moteur ni tout autre
lubrifiant, car ceux-ci pourraient contenir
des additifs qui vont endommager les joints
toriques de la chaîne de transmission. _
Couple de serrage :
Écrou d’axe :
104 Nm (10,4 m·kg)
F_5kr.book Page 26 Tuesday, September 12, 2000 10:34 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-27
6
FAU02962
Contrôle et lubrification des câbles Il faut contrôler le fonctionnement et l’état de
tous les câbles de commande avant chaque dé-
part. Il faut en outre lubrifier les câbles et leurs
extrémités quand nécessaire. Si un câble est en-
dommagé ou si son fonctionnement est dur, le
faire contrôler et remplacer, si nécessaire, par un
concessionnaire Yamaha.
FW000112
AVERTISSEMENT
_ Une gaine endommagée va empêcher le bon
fonctionnement du câble et entraînera sa
rouille. Remplacer dès que possible tout câ-
ble endommagé afin d’éviter de créer un état
de conduite dangereux. _
FAU03370
Contrôle et lubrification de la pédale
de frein et du sélecteur Contrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et lu-
brifier les articulations quand nécessaire.
Lubrifiant recommandé :
Huile moteurLubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
F_5kr.book Page 27 Tuesday, September 12, 2000 10:34 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-28
6
FAU03164

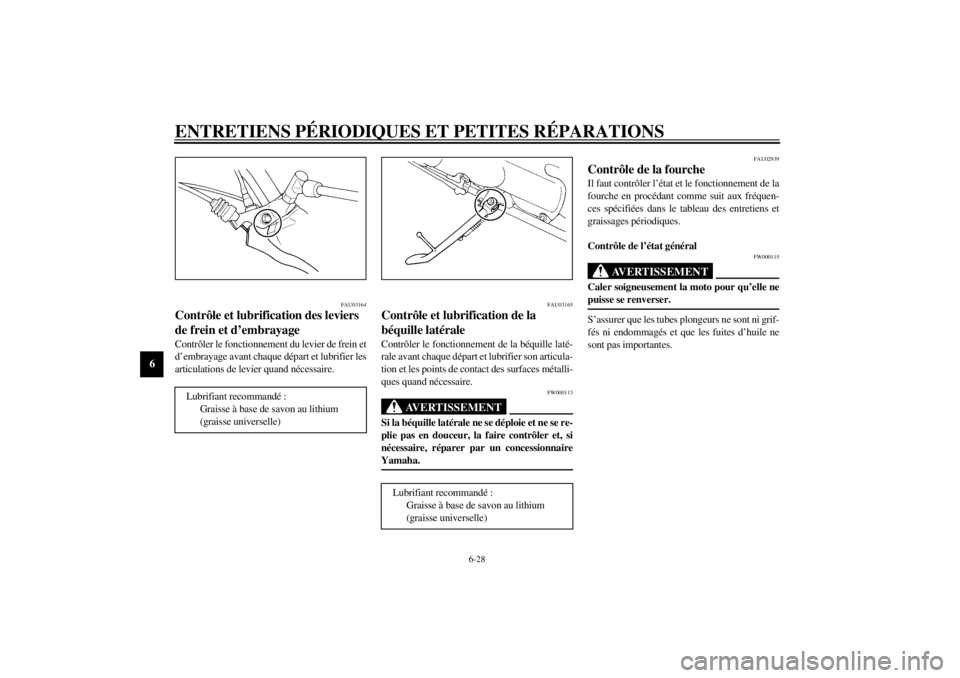

Contrôle et lubrification des leviers
de frein et d’embrayage Contrôler le fonctionnement du levier de frein et
d’embrayage avant chaque départ et lubrifier les
articulations de levier quand nécessaire.
FAU03165
Contrôle et lubrification de la
béquille latérale Contrôler le fonctionnement de la béquille laté-
rale avant chaque départ et lubrifier son articula-
tion et les points de contact des surfaces métalli-
ques quand nécessaire.
FW000113
AVERTISSEMENT
_ Si la béquille latérale ne se déploie et ne se re-
plie pas en douceur, la faire contrôler et, si
nécessaire, réparer par un concessionnaire
Yamaha. _
FAU02939
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement de la
fourche en procédant comme suit aux fréquen-
ces spécifiées dans le tableau des entretiens et
graissages périodiques.
Contrôle de l’état général
FW000115
AVERTISSEMENT
_ Caler soigneusement la moto pour qu’elle ne
puisse se renverser. _S’assurer que les tubes plongeurs ne sont ni grif-
fés ni endommagés et que les fuites d’huile ne
sont pas importantes.
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé :
Graisse à base de savon au lithium
(graisse universelle)
F_5kr.book Page 28 Tuesday, September 12, 2000 10:34 AM
