YAMAHA XVZ1300TF 2000 Manual de utilização (in Portuguese)

9-1
9
PAU01038
9-ESPECIFICAÇÕESEspecificações
Modelo XVZ1300TF
Dimensões
Comprimento total 2.705 mm
Largura total 900 mm
Altura total 1.565 mm (excepto para a D)
1.380 mm (para a D)
Altura do assento 750 mm
Distância entre os eixos 1.705 mm
Distância mínima do chão 155 mm
Raio mínimo de viragem 3.500 mm
Peso básico (com os depósitos
de óleo e de combustível
cheios)394 kg
Motor
Tipo 4 tempos, arrefecido a líquido,
DOHC
Disposição do cilindro 4 cilindros em V
Cilindrada 1.294 cm
3
Diâmetro ´ curso 79 ´ 66 mm
Relação de compressão 10:1
Sistema de arranque Motor de arranque eléctrico
Sistema de lubrificação Cárter em banho de óleoÓleo de motor
Tipo
Classificação do óleo de motor
recomendado Serviço API do tipo SE, SF, SG
ou maior
Quantidade
Mudança de óleo periódica 3,5 L
Juntamente com a
mudança do filtro de óleo 3,7 L
Volume total 4,3 L
-20˚ -10˚ 0˚
10˚20˚ 30˚
40˚50˚C
SAE 10W/30
SAE 15W/40SAE 20W/40SAE 20W/50
SAE 10W/40
PRECAUÇÃO:Certifique-se de utilizar óleos de motor que não conte-
nham modificadores antifricção. Óleos de motor para auto-
móveis de passageiros (frequentemente com o rótulo
“Energy Conserving”) contêm aditivos antifricção que irão
causar o deslizamento da embraiagem e/ou da embraia-
gem do motor de arranque, resultando em redução da vida
útil do componente e desempenho insatisfatório do motor.
P_5jc_Spec.fm Page 1 Wednesday, September 22, 1999 11:29 AM

ESPECIFICAÇÕES
9-2
9
Óleo da engrenagem final
Tipo Óleo de engrenagem hipoidal
SAE80API “GL-4”
Quantidade 0,2 L
Capacidade da radiador
(incluindo todas as rotas)
3,5 L
Filtro de arElemento de tipo seco
Combustível
Tipo Gasolina normal sem chumbos
Capacidade do depósito 22,5 L
Volume da reserva 3,5 L
Carburador
Tipo ´ quantidade BDSR32 ´ 4
Fabricante MIKUNI
Vela de ignição
Fabricante/tipo NGK / DPR8EA-9 ou
DENSO / X24EPR-U9
Folga 0,8 ~ 0,9 mm
Tipo de embraiagemHúmida, multi-disco
Transmissão
Sistema primário de redução Engrenagem de dentes
Relação primária de redução 1,776Sistema secundário de
redução Transmissão de veio
Relação secundária de
redução 2,567
Tipo de transmissão 5 velocidades de engrenagem
constante
Operação Operação com o pé esquerdo
Relação das velocidades
1.ª 2,529
2.ª 1,632
3.ª 1,200
4.ª 0,960
5.ª 0,786
Quadro
Tipo de guadro Duplo berço
Ângulo de avanço 29°10¢
Cauda 152 mm
Pneu
À frente
Tipo Sem câmara de ar
Dimensões 150/80-16 71H
Fabricante/modelo Dunlop / D404F
Bridgestone / G705
P_5jc_Spec.fm Page 2 Wednesday, September 22, 1999 11:29 AM

ESPECIFICAÇÕES
9-3
9
A trás
Tipo Sem câmara de ar
Dimensões 150/90B15M/C 74H
Fabricante/modelo Dunlop / D404
Bridgestone / G702
Carga máxima* 190 kg
Pressão do ar (pneu frio)
Até 90 kg*
À frente 250 kPa (2,50 kg/cm
2, 2,50 bar)
A trás 250 kPa (2,50 kg/cm2, 2,50 bar)
De 90 kg até à carga
máxima*
À frente 250 kPa (2,50 kg/cm2, 2,50 bar)
A trás 280 kPa (2,80 kg/cm2, 2,80 bar)
* A carga é o peso total da mercadoria transpor tada, condutor,
passageiro e acessórios.
Rodas
À frente
Tipo Raio
Dimensão 16 ´ MT 3,50
A trás
Tipo Raio
Dimensão 15M/C ´ MT4,00Travão
À frente
Tipo Travão de disco duplo
Operação Com a mão direita
Fluido DOT 4
A trás
Tipo Travão de disco simples
Operação Com o pé direito
Fluido DOT 4
Suspensão
À frente
Tipo Forquilha telescópica
A trás
Tipo Braço oscilante
(suspensão em cadeia)
Amortecedor
À frente Mola espiral/amortecedor a óleo
A trás Mola espiral/amortecedor a óleo
Curso da roda
À frente 140 mm
A trás 105 mm
P_5jc_Spec.fm Page 3 Wednesday, September 22, 1999 11:29 AM

ESPECIFICAÇÕES
9-4
9
Sistema eléctrico
Sistema de ignição T.C.I. (digital)
Sistema de carregamento
Tipo Magnetodínamo AC
Saída padrão 14 V, 29 A 5.000 rpm
Bateria
Tipo YTX20L-BS
Voltagem,
copacidade 12 V, 18 AH
Tipo de farolLâmpada de quartzo
(halogénea)
Voltagem, wattagem ´ quantidade das lâmpadas
Farol 12 V, 60/55 W ´ 1
Farolim traseiro/luz do travão 12 V, 5/21 W ´ 1
Sinal luminoso de mudança de
direcção 12 V, 21 W ´ 4
Luz auxiliar 12 V, 4 W ´ 1
Luz da placa de licença 12 V, 5 W ´ 2
Indicador luminoso de ponto
morto 12 V, 1,7 W ´ 1
Indicador luminoso do farol de
máximos 12 V, 1,7 W ´ 1
Indicador luminoso do nível de
óleo 12 V, 1,7 W ´ 1
Indicador luminoso mudança
de direcção 12 V, 1,7 W ´ 2Indicador luminoso do nível de
combustível 14 V, 3 W ´ 1
Indicador luminoso de
temperatura do refrigerante 12 V, 1,7 W ´ 1
Indicador luminoso de
problema no motor 12 V, 1,7 W ´ 1
Indicador luminoso de
sobreaccionamento 12 V, 1,7 W ´ 1
Indicador luminoso de controlo
de cruzeiro “SET” 12 V, 1,7 W ´ 1
Indicador luminoso de controlo
de cruzeiro “RES” 12 V, 1,7 W ´ 1
Indicador luminoso de controlo
de cruzeiro “ON” 12 V, 1,7 W ´ 1
Amplficador do sistema de
áudio
Potência de saída
Altifalante 14 W ´ 4
Auscultadores 1 W ´ 2
Gama de vol. automático 5 passos
Impedância de saída
Altifalante 4 W
Auscultadores 8 W ~ 16 W
P_5jc_Spec.fm Page 4 Wednesday, September 22, 1999 11:29 AM

ESPECIFICAÇÕES
9-5
9
Fusível
Fusível principal 30 A
Fusível do farol dianteiro 15 A
Fusível do sistema de
sinalização 15 A
Fusível da ignição 10 A
Fusível da ventoinha do
radiador 10 A
Fusível do contador 10 A
Fusível do controlo de cruzeiro 10 A
Fusível do aquecedor do
carburador 10 A
Fusível do sistema de áudio 10 A
Fusível da tomada CC auxiliar 5 A
Fusível do terminal CC auxiliar 5 A
P_5jc_Spec.fm Page 5 Wednesday, September 22, 1999 11:29 AM

INFORMAÇÃO AO CONSUMIDOR
10
Registos do número de identificação ............................................... 10-1
Número de identificação da chave ................................................... 10-1
Número de identificação do veículo ................................................. 10-1
Etiqueta do modelo .......................................................................... 10-2
P_5jc_ConsumerTOC.fm Page 1 Wednesday, September 22, 1999 11:29 AM

10-1
10
PAU01039
10-INFORMAÇÃO AO CONSUMIDOR
PAU02944
Registos do número de
identificaçãoRegiste o número de identificação da cha-
ve, o número de identificação do veículo e
a informação do rótulo do modelo nos es-
paços providos, para lhe facilitar a enco-
menda de peças sobresselentes ao seu
concessionário Yamaha ou para referência
caso lhe roubem o veículo.
1. NÚMERO DE IDENTIFICAÇÃO DA
CHAVE:CA-02P2. NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:CA-02P3. INFORMAÇÃO DO RÓTULO DO
MODELO:CA-01PPAU01041
Número de identificação da
chaveO número de identificação da sua chave
está inscrito na etiqueta da chave. Grave
este número no espaço provido e utilize-o
como referência em caso de necessitar de
uma nova chave.
PAU01043
Número de identificação do
veículoO número de identificação do veículo está
cravado no tubo da coluna de direcção. Re-
giste este número no espaço fornecido.NOTA:@ O número de identificação do veículo desti-
na-se a identificar a moto e pode ser utiliza-
do para a registar no serviço competente
de concessão de licenças. @
1. Número de identificação da chave
1. Número de identificação do veículo
P_5jc_Consumer.fm Page 1 Wednesday, September 22, 1999 11:29 AM

INFORMAÇÃO AO CONSUMIDOR
10-2
10
PAU01804
Etiqueta do modeloA etiqueta do modelo está fixada no quadro
sob o assento. (Consulte a página 3-15
quanto aos procedimentos de remoção e
instalação do assento do condutor.)
Registe a informação desta etiqueta no es-
paço provido. Tal informação será neces-
sária para encomendar peças sobressalen-
tes ao seu concessionário Yamaha.1. Etiqueta do modelo
P_5jc_Consumer.fm Page 2 Wednesday, September 22, 1999 11:29 AM

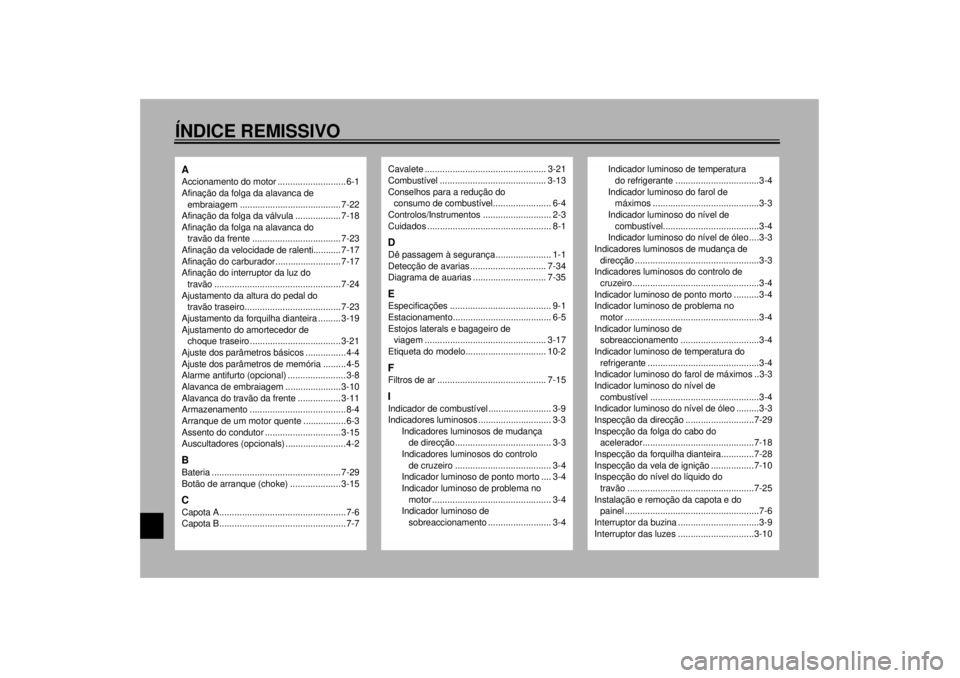

11-ÍNDICE REMISSIVOAAccionamento do motor ...........................6-1
Afinação da folga da alavanca de
embraiagem ........................................ 7-22
Afinação da folga da válvula .................. 7-18
Afinação da folga na alavanca do
travão da frente ................................... 7-23
Afinação da velocidade de ralenti........... 7-17
Afinação do carburador.......................... 7-17
Afinação do interruptor da luz do
travão .................................................. 7-24
Ajustamento da altura do pedal do
travão traseiro...................................... 7-23
Ajustamento da forquilha dianteira ......... 3-19
Ajustamento do amortecedor de
choque traseiro .................................... 3-21
Ajuste dos parâmetros básicos ................4-4
Ajuste dos parâmetros de memória .........4-5
Alarme antifurto (opcional) ....................... 3-8
Alavanca de embraiagem ...................... 3-10
Alavanca do travão da frente ................. 3-11
Armazenamento ......................................8-4
Arranque de um motor quente .................6-3
Assento do condutor .............................. 3-15
Auscultadores (opcionals) ........................4-2BBateria ................................................... 7-29
Botão de arranque (choke) .................... 3-15CCapota A..................................................7-6
Capota B..................................................7-7
Cavalete ................................................ 3-21
Combustível .......................................... 3-13
Conselhos para a redução do
consumo de combustível....................... 6-4
Controlos/Instrumentos ........................... 2-3
Cuidados ................................................. 8-1DDê passagem à segurança ...................... 1-1
Detecção de avarias .............................. 7-34
Diagrama de auarias ............................. 7-35EEspecificações ........................................ 9-1
Estacionamento....................................... 6-5
Estojos laterals e bagageiro de
viagem ................................................ 3-17
Etiqueta do modelo................................ 10-2FFiltros de ar ........................................... 7-15IIndicador de combustível ......................... 3-9
Indicadores luminosos ............................. 3-3
Indicadores luminosos de mudança
de direcção...................................... 3-3
Indicadores luminosos do controlo
de cruzeiro ...................................... 3-4
Indicador luminoso de ponto morto .... 3-4
Indicador luminoso de problema no
motor ............................................... 3-4
Indicador luminoso de
sobreaccionamento ......................... 3-4
Indicador luminoso de temperatura
do refrigerante .................................3-4
Indicador luminoso do farol de
máximos ..........................................3-3
Indicador luminoso do nível de
combustível......................................3-4
Indicador luminoso do nível de óleo ....3-3
Indicadores luminosos de mudança de
direcção .................................................3-3
Indicadores luminosos do controlo de
cruzeiro..................................................3-4
Indicador luminoso de ponto morto ..........3-4
Indicador luminoso de problema no
motor .....................................................3-4
Indicador luminoso de
sobreaccionamento ...............................3-4
Indicador luminoso de temperatura do
refrigerante ............................................3-4
Indicador luminoso do farol de máximos ..3-3
Indicador luminoso do nível de
combustível ...........................................3-4
Indicador luminoso do nível de óleo .........3-3
Inspecção da direcção ...........................7-29
Inspecção da folga do cabo do
acelerador............................................7-18
Inspecção da forquilha dianteira.............7-28
Inspecção da vela de ignição .................7-10
Inspecção do nível do líquido do
travão ..................................................7-25
Instalação e remoção da capota e do
painel .....................................................7-6
Interruptor da buzina ................................3-9
Interruptor das luzes ..............................3-10
P_5jcIX.fm Page 1 Wednesday, September 22, 1999 11:29 AM

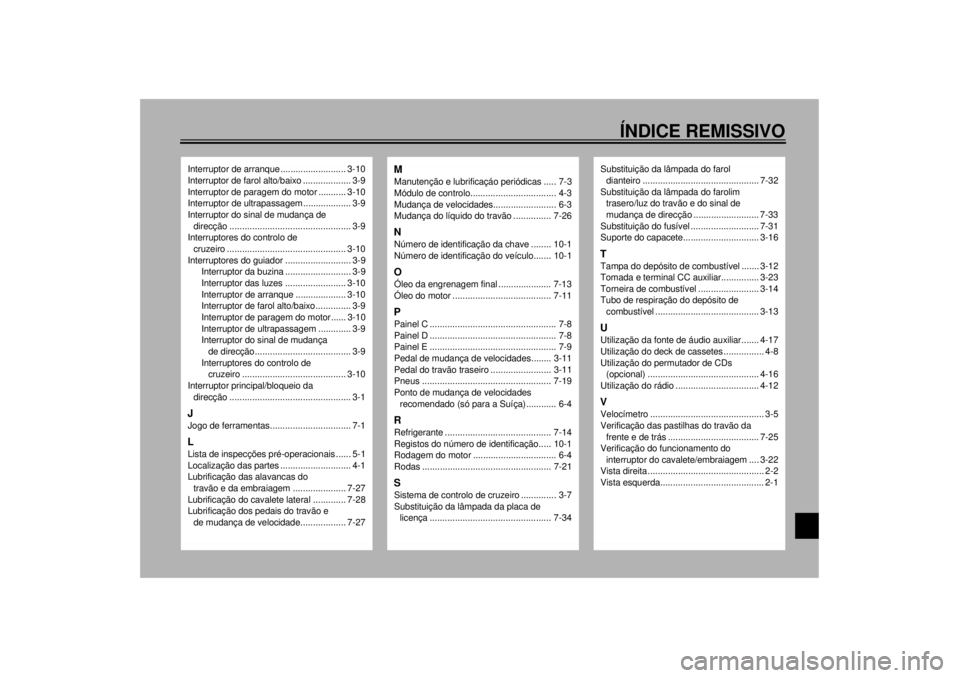

ÍNDICE REMISSIVO
Interruptor de arranque .......................... 3-10
Interruptor de farol alto/baixo ................... 3-9
Interruptor de paragem do motor ........... 3-10
Interruptor de ultrapassagem ................... 3-9
Interruptor do sinal de mudança de
direcção ................................................ 3-9
Interruptores do controlo de
cruzeiro ............................................... 3-10
Interruptores do guiador .......................... 3-9
Interruptor da buzina .......................... 3-9
Interruptor das luzes ........................ 3-10
Interruptor de arranque .................... 3-10
Interruptor de farol alto/baixo.............. 3-9
Interruptor de paragem do motor...... 3-10
Interruptor de ultrapassagem ............. 3-9
Interruptor do sinal de mudança
de direcção...................................... 3-9
Interruptores do controlo de
cruzeiro ......................................... 3-10
Interruptor principal/bloqueio da
direcção ................................................ 3-1JJogo de ferramentas................................ 7-1LLista de inspecções pré-operacionais ...... 5-1
Localização das partes ............................ 4-1
Lubrificação das alavancas do
travão e da embraiagem ..................... 7-27
Lubrificação do cavalete lateral ............. 7-28
Lubrificação dos pedais do travão e
de mudança de velocidade.................. 7-27
MManutenção e lubrificaçáo periódicas ..... 7-3
Módulo de controlo.................................. 4-3
Mudança de velocidades......................... 6-3
Mudança do líquido do travão ............... 7-26NNúmero de identificação da chave ........ 10-1
Número de identificação do veículo....... 10-1OÓleo da engrenagem final ..................... 7-13
Óleo do motor ....................................... 7-11PPainel C .................................................. 7-8
Painel D .................................................. 7-8
Painel E .................................................. 7-9
Pedal de mudança de velocidades........ 3-11
Pedal do travão traseiro ........................ 3-11
Pneus ................................................... 7-19
Ponto de mudança de velocidades
recomendado (só para a Suíça) ............ 6-4RRefrigerante .......................................... 7-14
Registos do número de identificação..... 10-1
Rodagem do motor ................................. 6-4
Rodas ................................................... 7-21SSistema de controlo de cruzeiro .............. 3-7
Substituição da lâmpada da placa de
licença ................................................ 7-34
Substituição da lâmpada do farol
dianteiro .............................................. 7-32
Substituição da lâmpada do farolim
trasero/luz do travão e do sinal de
mudança de direcção .......................... 7-33
Substituição do fusível ........................... 7-31
Suporte do capacete.............................. 3-16TTampa do depósito de combustível ....... 3-12
Tomada e terminal CC auxiliar............... 3-23
Torneira de combustível ........................ 3-14
Tubo de respiração do depósito de
combustível ......................................... 3-13UUtilização da fonte de áudio auxiliar....... 4-17
Utilização do deck de cassetes ................ 4-8
Utilização do permutador de CDs
(opcional) ............................................ 4-16
Utilização do rádio ................................. 4-12VVelocímetro ............................................. 3-5
Verificação das pastilhas do travão da
frente e de trás .................................... 7-25
Verificação do funcionamento do
interruptor do cavalete/embraiagem .... 3-22
Vista direita .............................................. 2-2
Vista esquerda......................................... 2-1
P_5jcIX.fm Page 2 Wednesday, September 22, 1999 11:29 AM
