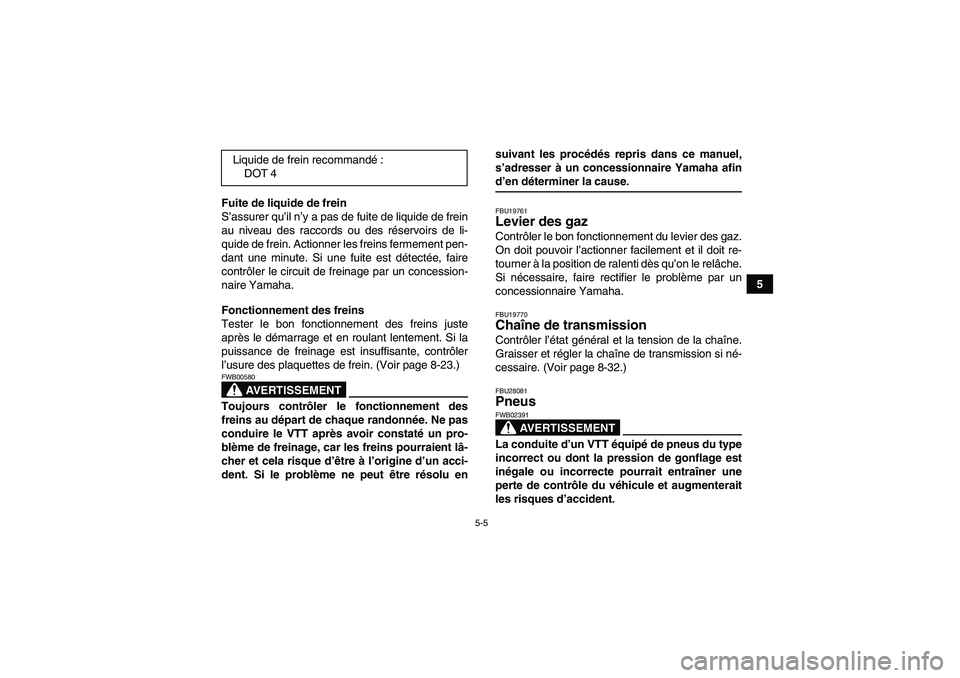

5-5
5 Fuite de liquide de frein
S’assurer qu’il n’y a pas de fuite de liquide de frein
au niveau des raccords ou des réservoirs de li-
quide de frein. Actionner les freins fermement pen-
dant une minute. Si une fuite est détectée, faire
contrôler le circuit de freinage par un concession-
naire Yamaha.
Fonctionnement des freins
Tester le bon fonctionnement des freins juste
après le démarrage et en roulant lentement. Si la
puissance de freinage est insuffisante, contrôler
l’usure des plaquettes de frein. (Voir page 8-23.)
AVERTISSEMENT
FWB00580Toujours contrôler le fonctionnement des
freins au départ de chaque randonnée. Ne pas
conduire le VTT après avoir constaté un pro-
blème de freinage, car les freins pourraient lâ-
cher et cela risque d’être à l’origine d’un acci-
dent. Si le problème ne peut être résolu ensuivant les procédés repris dans ce manuel,
s’adresser à un concessionnaire Yamaha afin
d’en déterminer la cause.FBU19761Levier des gaz Contrôler le bon fonctionnement du levier des gaz.
On doit pouvoir l’actionner facilement et il doit re-
tourner à la position de ralenti dès qu’on le relâche.
Si nécessaire, faire rectifier le problème par un
concessionnaire Yamaha.FBU19770Chaîne de transmission Contrôler l’état général et la tension de la chaîne.
Graisser et régler la chaîne de transmission si né-
cessaire. (Voir page 8-32.)FBU28081Pneus
AVERTISSEMENT
FWB02391La conduite d’un VTT équipé de pneus du type
incorrect ou dont la pression de gonflage est
inégale ou incorrecte pourrait entraîner une
perte de contrôle du véhicule et augmenterait
les risques d’accident. Liquide de frein recommandé:
DOT 4
U33B70F0.book Page 5 Tuesday, June 17, 2008 11:17 AM

5-6

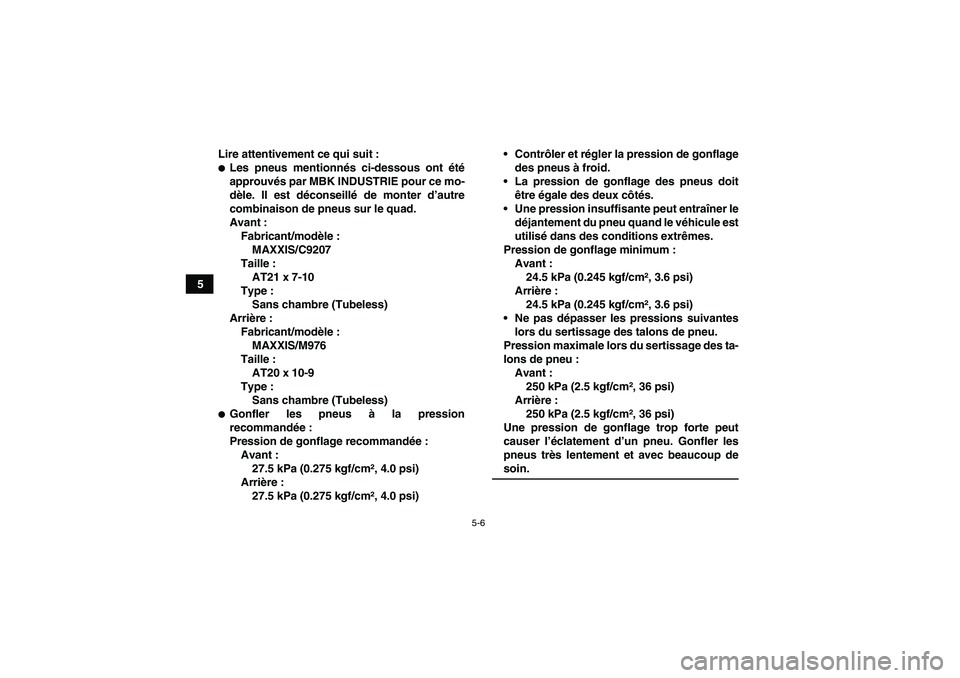

5Lire attentivement ce qui suit :

Les pneus mentionnés ci-dessous ont été
approuvés par MBK INDUSTRIE pour ce mo-
dèle. Il est déconseillé de monter d’autre
combinaison de pneus sur le quad.
Avant :
Fabricant/modèle :
MAXXIS/C9207
Taille :
AT21 x 7-10
Type :
Sans chambre (Tubeless)
Arrière :
Fabricant/modèle :
MAXXIS/M976
Taille :
AT20 x 10-9
Type :
Sans chambre (Tubeless)
Gonfler les pneus à la pression
recommandée:
Pression de gonflage recommandée:
Avant :
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Arrière :
27.5 kPa (0.275 kgf/cm², 4.0 psi)Contrôler et régler la pression de gonflage
des pneus à froid.
La pression de gonflage des pneus doit
être égale des deux côtés.
Une pression insuffisante peut entraîner le
déjantement du pneu quand le véhicule est
utilisé dans des conditions extrêmes.
Pression de gonflage minimum :
Avant :
24.5 kPa (0.245 kgf/cm², 3.6 psi)
Arrière :
24.5 kPa (0.245 kgf/cm², 3.6 psi)
Ne pas dépasser les pressions suivantes
lors du sertissage des talons de pneu.
Pression maximale lors du sertissage des ta-
lons de pneu :
Avant :
250 kPa (2.5 kgf/cm², 36 psi)
Arrière :
250 kPa (2.5 kgf/cm², 36 psi)
Une pression de gonflage trop forte peut
causer l’éclatement d’un pneu. Gonfler les
pneus très lentement et avec beaucoup de
soin.
U33B70F0.book Page 6 Tuesday, June 17, 2008 11:17 AM

5-7
5

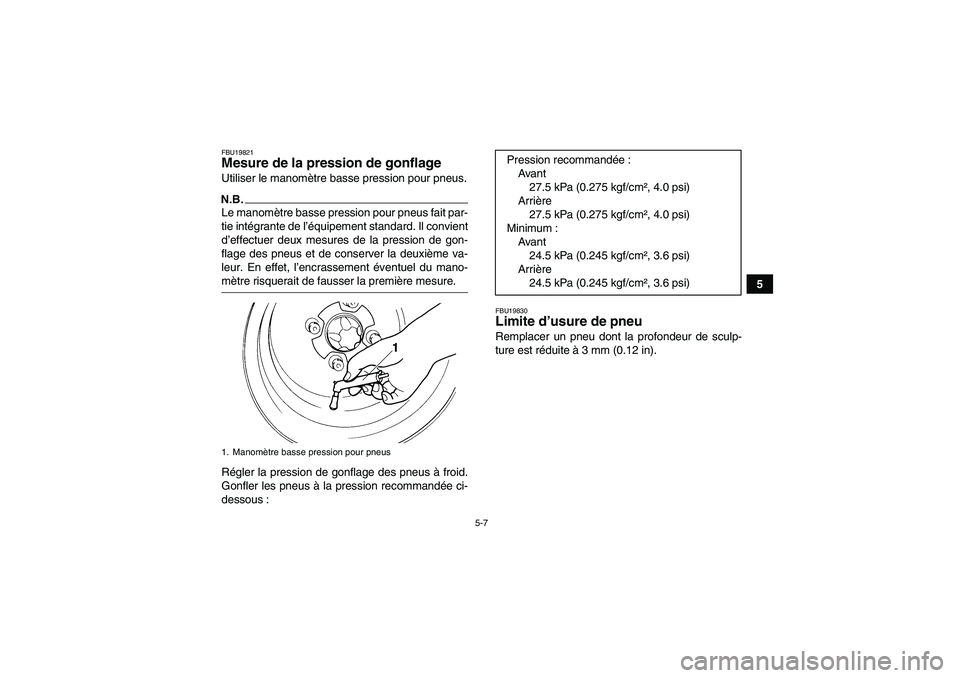

FBU19821Mesure de la pression de gonflage Utiliser le manomètre basse pression pour pneus.N.B.Le manomètre basse pression pour pneus fait par-
tie intégrante de l’équipement standard. Il convient
d’effectuer deux mesures de la pression de gon-
flage des pneus et de conserver la deuxième va-
leur. En effet, l’encrassement éventuel du mano-mètre risquerait de fausser la première mesure.
Régler la pression de gonflage des pneus à froid.
Gonfler les pneus à la pression recommandée ci-
dessous :
FBU19830Limite d’usure de pneu Remplacer un pneu dont la profondeur de sculp-
ture est réduite à 3 mm (0.12 in).
1. Manomètre basse pression pour pneus
Pression recommandée:
Avan t
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Arrière
27.5 kPa (0.275 kgf/cm², 4.0 psi)
Minimum :
Avan t
24.5 kPa (0.245 kgf/cm², 3.6 psi)
Arrière
24.5 kPa (0.245 kgf/cm², 3.6 psi)
U33B70F0.book Page 7 Tuesday, June 17, 2008 11:17 AM

5-8
5

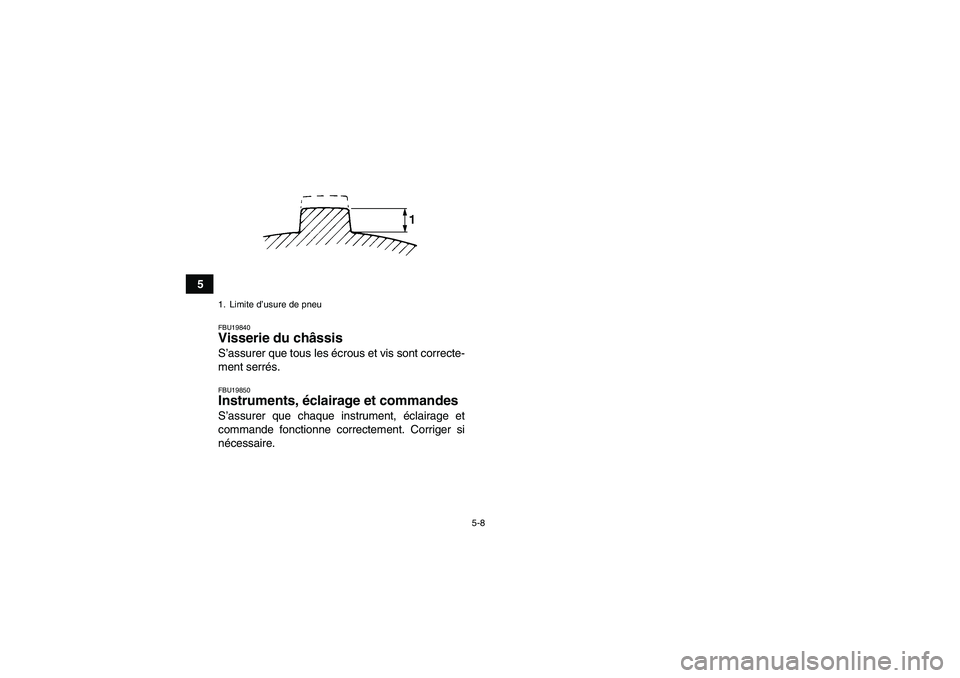

FBU19840Visserie du châssis S’assurer que tous les écrous et vis sont correcte-
ment serrés.FBU19850Instruments, éclairage et commandes S’assurer que chaque instrument, éclairage et
commande fonctionne correctement. Corriger si
nécessaire.1. Limite d’usure de pneuU33B70F0.book Page 8 Tuesday, June 17, 2008 11:17 AM

6-1
6
FBU19880

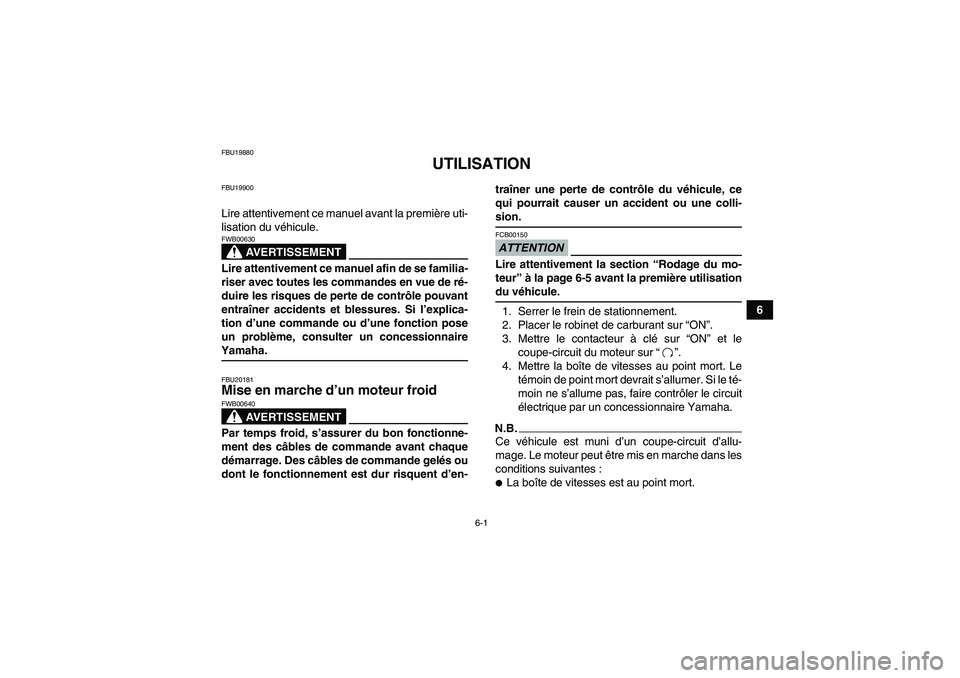

UTILISATION
FBU19900Lire attentivement ce manuel avant la première uti-
lisation du véhicule.
AVERTISSEMENT
FWB00630Lire attentivement ce manuel afin de se familia-
riser avec toutes les commandes en vue de ré-
duire les risques de perte de contrôle pouvant
entraîner accidents et blessures. Si l’explica-
tion d’une commande ou d’une fonction pose
un problème, consulter un concessionnaireYamaha.FBU20181Mise en marche d’un moteur froid
AVERTISSEMENT
FWB00640Par temps froid, s’assurer du bon fonctionne-
ment des câbles de commande avant chaque
démarrage. Des câbles de commande gelés ou
dont le fonctionnement est dur risquent d’en-traîner une perte de contrôle du véhicule, ce
qui pourrait causer un accident ou une colli-
sion.ATTENTIONFCB00150Lire attentivement la section “Rodage du mo-
teur” à la page 6-5 avant la première utilisationdu véhicule.
1. Serrer le frein de stationnement.
2. Placer le robinet de carburant sur “ON”.
3. Mettre le contacteur à clé sur “ON” et le
coupe-circuit du moteur sur“”.
4. Mettre la boîte de vitesses au point mort. Le
témoin de point mort devrait s’allumer. Si le té-
moin ne s’allume pas, faire contrôler le circuit
électrique par un concessionnaire Yamaha.N.B.Ce véhicule est muni d’un coupe-circuit d’allu-
mage. Le moteur peut être mis en marche dans les
conditions suivantes :
La boîte de vitesses est au point mort.
U33B70F0.book Page 1 Tuesday, June 17, 2008 11:17 AM

6-2
6

Une vitesse est engagée et l’embrayage est dé-
brayé. Il est toutefois préférable de sélectionner
le point mort avant de mettre le moteur en mar-che.

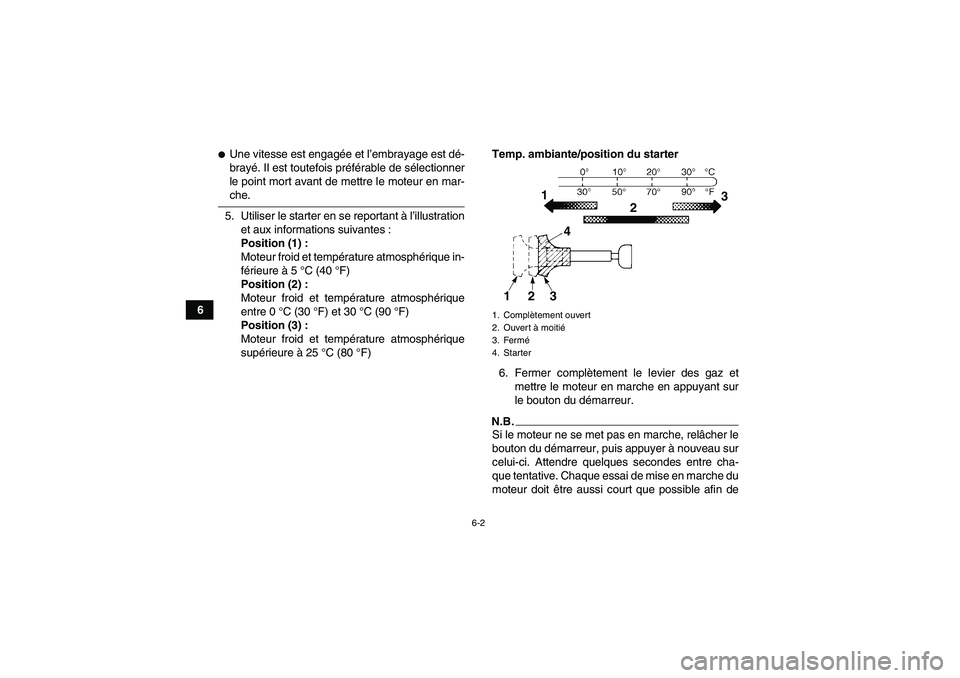

5. Utiliser le starter en se reportant à l’illustration
et aux informations suivantes :
Position (1) :
Moteur froid et température atmosphérique in-
férieure à 5 °C (40 °F)
Position (2) :
Moteur froid et température atmosphérique
entre 0 °C (30 °F) et 30 °C (90 °F)
Position (3) :
Moteur froid et température atmosphérique
supérieure à 25 °C (80 °F)Temp. ambiante/position du starter
6. Fermer complètement le levier des gaz et
mettre le moteur en marche en appuyant sur
le bouton du démarreur.
N.B.Si le moteur ne se met pas en marche, relâcher le
bouton du démarreur, puis appuyer à nouveau sur
celui-ci. Attendre quelques secondes entre cha-
que tentative. Chaque essai de mise en marche du
moteur doit être aussi court que possible afin de1. Complètement ouvert
2. Ouvert à moitié
3. Fermé
4. Starter
1
23
1234
U33B70F0.book Page 2 Tuesday, June 17, 2008 11:17 AM

6-3
6 préserver l’énergie de la batterie. Ne pas actionner
le démarreur pendant plus de 10 secondes d’affi-
lée.
7. Lorsque le moteur est mis en marche le star-
ter à la position (1), placer celui-ci à la position
(2) pour réchauffer le moteur. Lorsque le mo-
teur est mis en marche le starter à la position
(2), maintenir cette position pour réchauffer le
moteur.ATTENTIONFCB00160Pour prolonger la durée de service du moteur,
toujours le faire chauffer avant de démarrer. Ne
jamais accélérer brutalement tant que le mo-teur est froid !
8. Poursuivre la réchauffe du moteur jusqu’à ce
que le ralenti soit régulier, puis remettre le
starter à la position (3) avant de démarrer.N.B.Le moteur est chaud lorsqu’il répond normalementà l’accélération le starter fermé.
FBU20291Mise en marche d’un moteur chaud Le procédé est identique à celui de la mise en mar-
che d’un moteur froid, à part qu’il soit inutile d’utili-
ser le starter lorsque le moteur est chaud. Il con-
vient plutôt de donner un peu de gaz lors de la
mise en marche du moteur.FBU20520Passage des vitesses Ce VTT est équipé d’une boîte de vitesses à 5 rap-
ports en marche avant. La boîte de vitesses per-
met de contrôler la puissance disponible à une vi-
tesse donnée ou lors des démarrages, des
accélérations, des montées, etc.
Pour sélectionner le point mort, relâcher le levier
des gaz, débrayer et appuyer plusieurs fois sur le
sélecteur de vitesses jusqu’à l’arrivée en butée.
Cette position correspond à la première vitesse.
Relever légèrement la pédale pour sélectionner le
point mort.
U33B70F0.book Page 3 Tuesday, June 17, 2008 11:17 AM

6-4
6

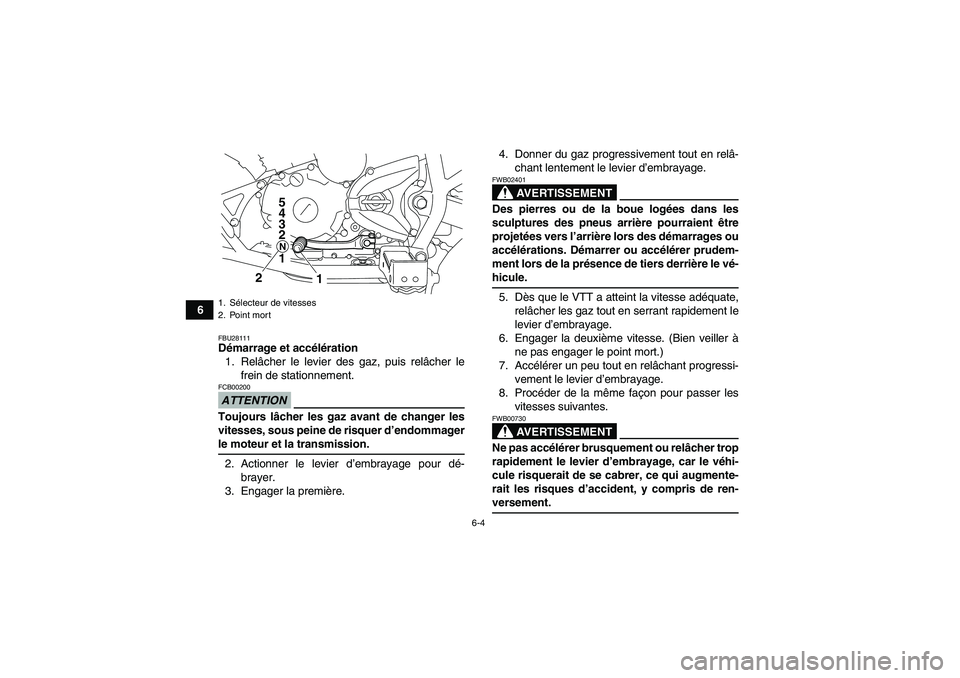

FBU28111Démarrage et accélération
1. Relâcher le levier des gaz, puis relâcher le
frein de stationnement.ATTENTIONFCB00200Toujours lâcher les gaz avant de changer les
vitesses, sous peine de risquer d’endommagerle moteur et la transmission.
2. Actionner le levier d’embrayage pour dé-
brayer.
3. Engager la première.4. Donner du gaz progressivement tout en relâ-
chant lentement le levier d’embrayage.
AVERTISSEMENT
FWB02401Des pierres ou de la boue logées dans les
sculptures des pneus arrière pourraient être
projetées vers l’arrière lors des démarrages ou
accélérations. Démarrer ou accélérer prudem-
ment lors de la présence de tiers derrière le vé-hicule.
5. Dès que le VTT a atteint la vitesse adéquate,
relâcher les gaz tout en serrant rapidement le
levier d’embrayage.
6. Engager la deuxième vitesse. (Bien veiller à
ne pas engager le point mort.)
7. Accélérer un peu tout en relâchant progressi-
vement le levier d’embrayage.
8. Procéder de la même façon pour passer les
vitesses suivantes.
AVERTISSEMENT
FWB00730Ne pas accélérer brusquement ou relâcher trop
rapidement le levier d’embrayage, car le véhi-
cule risquerait de se cabrer, ce qui augmente-
rait les risques d’accident, y compris de ren-versement.
1. Sélecteur de vitesses
2. Point mort
1
2
2 3 4 5N1
U33B70F0.book Page 4 Tuesday, June 17, 2008 11:17 AM

6-5
6

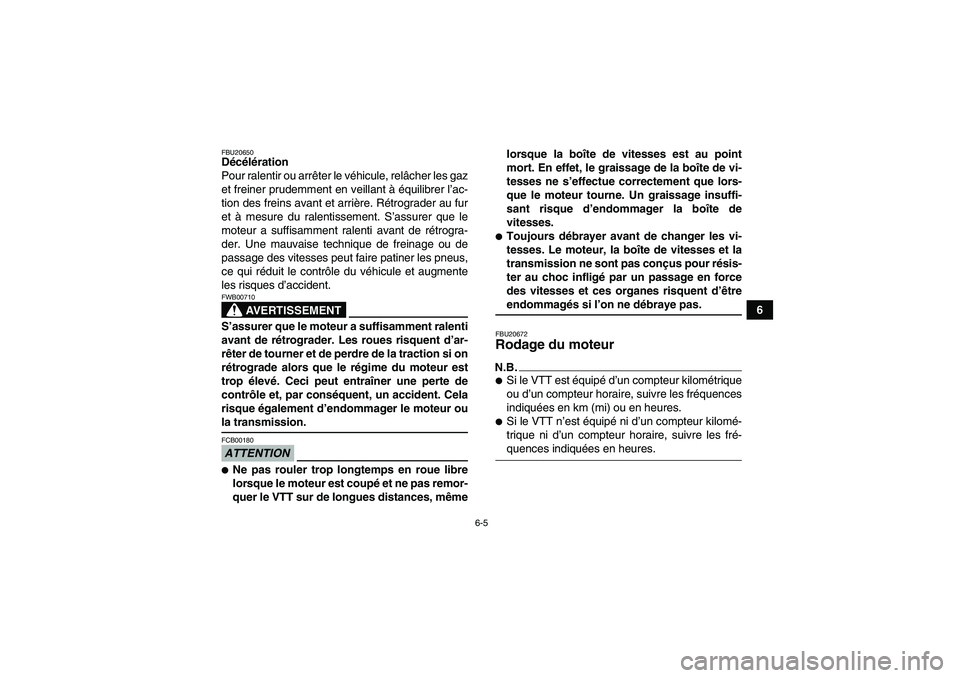

FBU20650Décélération
Pour ralentir ou arrêter le véhicule, relâcher les gaz
et freiner prudemment en veillant à équilibrer l’ac-
tion des freins avant et arrière. Rétrograder au fur
et à mesure du ralentissement. S’assurer que le
moteur a suffisamment ralenti avant de rétrogra-
der. Une mauvaise technique de freinage ou de
passage des vitesses peut faire patiner les pneus,
ce qui réduit le contrôle du véhicule et augmente
les risques d’accident.
AVERTISSEMENT
FWB00710S’assurer que le moteur a suffisamment ralenti
avant de rétrograder. Les roues risquent d’ar-
rêter de tourner et de perdre de la traction si on
rétrograde alors que le régime du moteur est
trop élevé. Ceci peut entraîner une perte de
contrôle et, par conséquent, un accident. Cela
risque également d’endommager le moteur oula transmission.ATTENTIONFCB00180
Ne pas rouler trop longtemps en roue libre
lorsque le moteur est coupé et ne pas remor-
quer le VTT sur de longues distances, mêmelorsque la boîte de vitesses est au point
mort. En effet, le graissage de la boîte de vi-
tesses ne s’effectue correctement que lors-
que le moteur tourne. Un graissage insuffi-
sant risque d’endommager la boîte de
vitesses.

Toujours débrayer avant de changer les vi-
tesses. Le moteur, la boîte de vitesses et la
transmission ne sont pas conçus pour résis-
ter au choc infligé par un passage en force
des vitesses et ces organes risquent d’êtreendommagés si l’on ne débraye pas.FBU20672Rodage du moteur N.B.
Si le VTT est équipé d’un compteur kilométrique
ou d’un compteur horaire, suivre les fréquences
indiquées en km (mi) ou en heures.
Si le VTT n’est équipé ni d’un compteur kilomé-
trique ni d’un compteur horaire, suivre les fré-quences indiquées en heures.
U33B70F0.book Page 5 Tuesday, June 17, 2008 11:17 AM

6-6

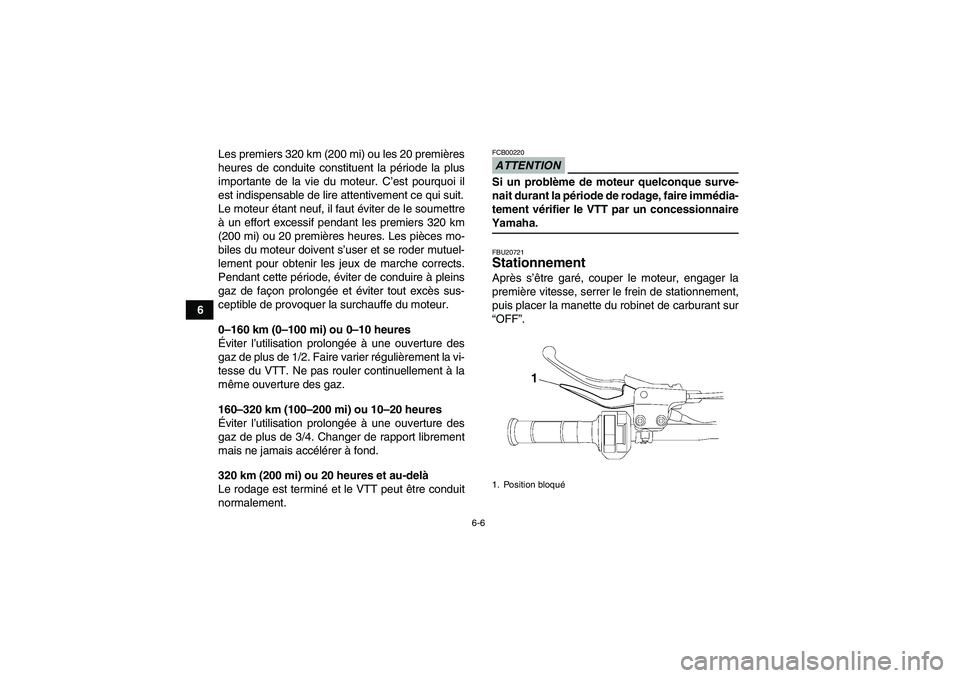

6Les premiers 320 km (200 mi) ou les 20 premières
heures de conduite constituent la période la plus
importante de la vie du moteur. C’est pourquoi il
est indispensable de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le soumettre
à un effort excessif pendant les premiers 320 km
(200 mi) ou 20 premières heures. Les pièces mo-
biles du moteur doivent s’user et se roder mutuel-
lement pour obtenir les jeux de marche corrects.
Pendant cette période, éviter de conduire à pleins
gaz de façon prolongée et éviter tout excès sus-
ceptible de provoquer la surchauffe du moteur.
0–160 km (0–100 mi) ou 0–10 heures
Éviter l’utilisation prolongée à une ouverture des
gaz de plus de 1/2. Faire varier régulièrement la vi-
tesse du VTT. Ne pas rouler continuellement à la
même ouverture des gaz.
160–320 km (100–200 mi) ou 10–20 heures
Éviter l’utilisation prolongée à une ouverture des
gaz de plus de 3/4. Changer de rapport librement
mais ne jamais accélérer à fond.
320 km (200 mi) ou 20 heures et au-delà
Le rodage est terminé et le VTT peut être conduit
normalement.
ATTENTIONFCB00220Si un problème de moteur quelconque surve-
nait durant la période de rodage, faire immédia-
tement vérifier le VTT par un concessionnaireYamaha.FBU20721Stationnement Après s’être garé, couper le moteur, engager la
première vitesse, serrer le frein de stationnement,
puis placer la manette du robinet de carburant sur
“OFF”.1. Position bloqué
1
U33B70F0.book Page 6 Tuesday, June 17, 2008 11:17 AM
