5-26
FBU00160
Limite d’usure de pneu
Changer un pneu dont la profondeur de sculptu-
re est réduite à 3 mm.
FBU11620
Visserie
Toujours vérifier le serrage des pièces fixées au
cadre avant d’utiliser le véhicule. Faire vérifier
les couples de serrage par un concessionnaire
Yamaha ou se reporter au Manuel d’atelier.
FBU11700
Contacteurs
Contrôler le fonctionnement de tous les contac-
teurs. Faire réparer par un concessionnaire
Yamaha lorsque nécessaire afin de garantir un
bon fonctionnement.
FBU00499
Batterie
Vérifier le niveau du liquide et au besoin, le
compléter. N’utiliser que de l’eau distillée pour
rétablir le niveau. (Voir pages 8-58 à 8-64.)
SBU00160
Límite de desgaste de los neumáticos
Sustituya el neumático cuando la profundidad
del dibujo de éste se haya reducido a 3 mm
debido al desgaste.
SBU11620
Accesorios y elementos de fijación
Antes de emprender la marcha, compruebe
siempre el apriete de los accesorios y elemen-
tos de fijación del chasis. Lleve la máquina a un
concesionario Yamaha o consulte el manual de
servicio para ver la torsión de apriete correcta.
SBU11700
Interruptores
Compruebe el funcionamiento de todos los inte-
rruptores. Solicite a un concesionario Yamaha
que repare lo que sea necesario para que fun-
cionen bien.
SBU00499
Batería
Compruebe el nivel del electrólito y rellene si es
necesario. Si es necesario rellenar, utilice exclusi-
vamente agua destilada. (Ver páginas 8-58–8-64.)
5YF-9-62 4~5 3/4/05 9:58 PM Page 53

6-1
EBU00162

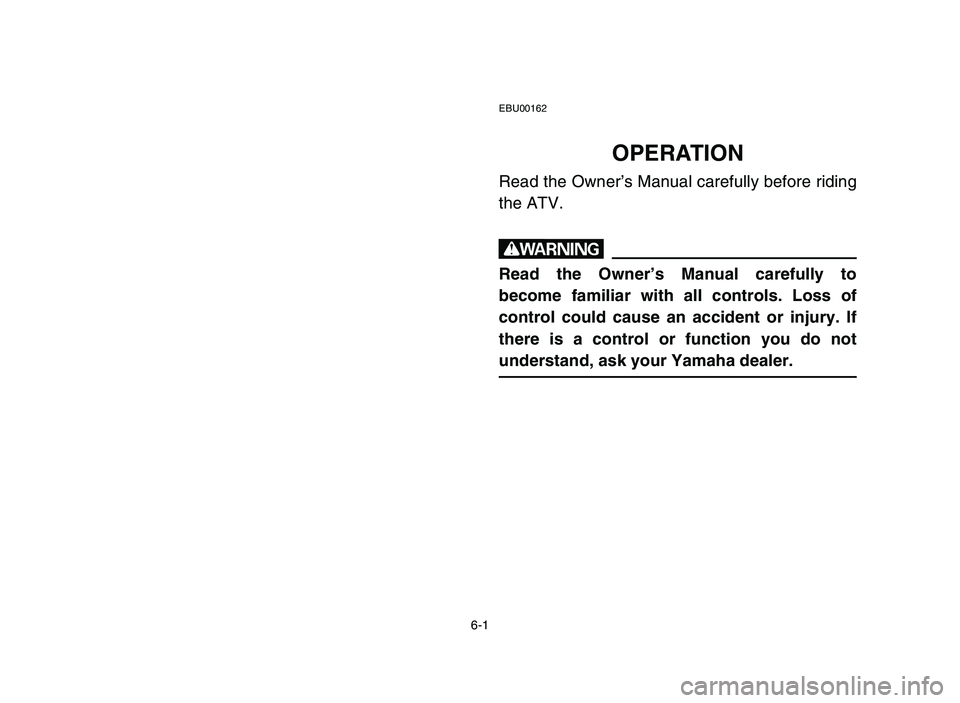

OPERATION
Read the Owner’s Manual carefully before riding
the ATV.
w
Read the Owner’s Manual carefully to
become familiar with all controls. Loss of
control could cause an accident or injury. If
there is a control or function you do not
understand, ask your Yamaha dealer.
5YF-9-62 4~5 3/4/05 9:58 PM Page 54

6-2
FBU00162

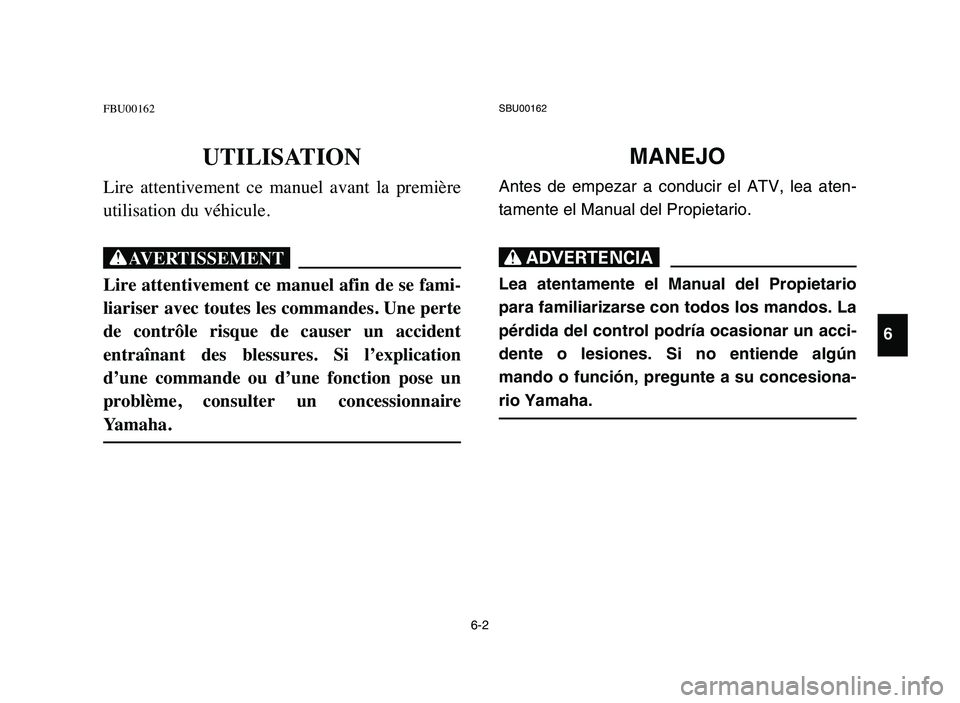

UTILISATION
Lire attentivement ce manuel avant la première
utilisation du véhicule.
XG
Lire attentivement ce manuel afin de se fami-
liariser avec toutes les commandes. Une perte
de contrôle risque de causer un accident
entraînant des blessures. Si l’explication
d’une commande ou d’une fonction pose un
problème, consulter un concessionnaire
Yamaha.
SBU00162
MANEJO
Antes de empezar a conducir el ATV, lea aten-
tamente el Manual del Propietario.
XR
Lea atentamente el Manual del Propietario
para familiarizarse con todos los mandos. La
pérdida del control podría ocasionar un acci-
dente o lesiones. Si no entiende algún
mando o función, pregunte a su concesiona-
rio Yamaha.
6
5YF-9-62 6 2/23/05 6:54 PM Page 1

6-3
EBU14410
Starting a cold engine
w
Always make sure all control cables work
smoothly before you begin riding in cold
weather. If the control cables are froze or do
not work smoothly, you could be unable to
control the ATV, which could lead to an acci-
dent or collision.
1. Set the parking brake.
2. Turn the fuel cock to “ON”.
3. Turn the main switch to “ON” and the
engine stop switch to “RUN”.
4. Shift the transmission into neutral.
5YF-9-62 6 2/23/05 6:54 PM Page 2

6-4
FBU14410

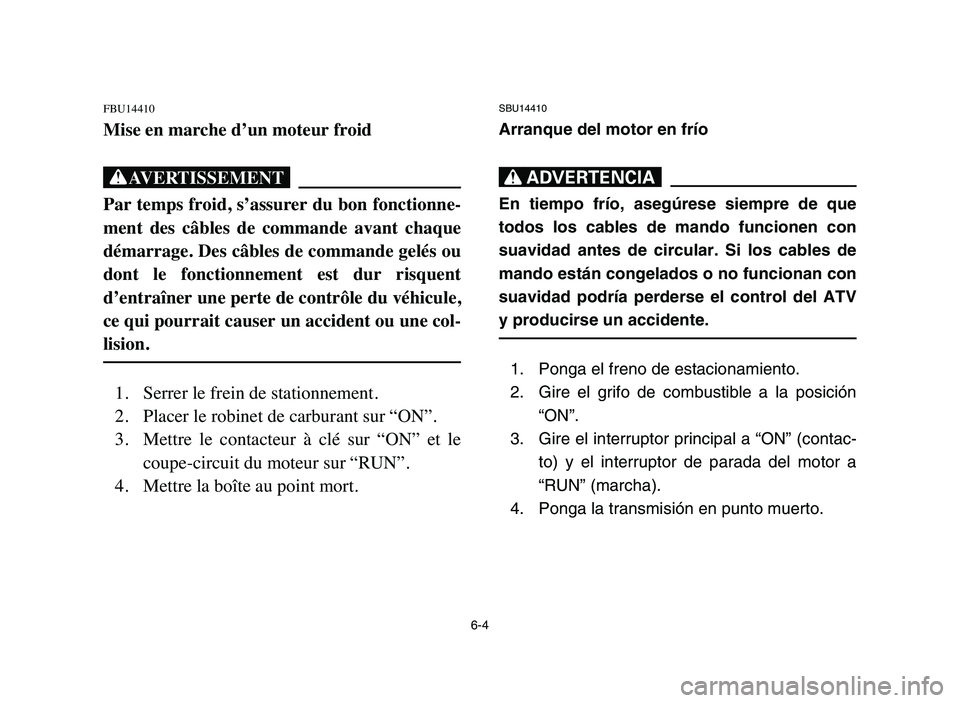

Mise en marche d’un moteur froid
XG
Par temps froid, s’assurer du bon fonctionne-
ment des câbles de commande avant chaque
démarrage. Des câbles de commande gelés ou
dont le fonctionnement est dur risquent
d’entraîner une perte de contrôle du véhicule,
ce qui pourrait causer un accident ou une col-
lision.
1. Serrer le frein de stationnement.
2. Placer le robinet de carburant sur “ON”.
3. Mettre le contacteur à clé sur “ON” et le
coupe-circuit du moteur sur “RUN”.
4. Mettre la boîte au point mort.
SBU14410
Arranque del motor en frío
XR
En tiempo frío, asegúrese siempre de que
todos los cables de mando funcionen con
suavidad antes de circular. Si los cables de
mando están congelados o no funcionan con
suavidad podría perderse el control del ATV
y producirse un accidente.
1. Ponga el freno de estacionamiento.
2. Gire el grifo de combustible a la posición
“ON”.
3. Gire el interruptor principal a “ON” (contac-
to) y el interruptor de parada del motor a
“RUN” (marcha).
4. Ponga la transmisión en punto muerto.
5YF-9-62 6 2/23/05 6:54 PM Page 3

6-5
NOTE:
This model is equipped with an ignition circuit
cut-off system.
The engine can be started under the following
conditions.
a. When the transmission is in neutral. At this
time the neutral indicator light should come
on. If the light does not come on, ask a
Yamaha dealer to inspect it.
b. When the transmission is in the drive posi-
tion and the rear brake lever is applied.
However, it is recommended to shift into
neutral before starting the engine.
5. Use the choke lever in reference to the fig-
ure:
Position 1: Cold engine start–
ambient temperature below 30° C.
Position 2: Warming up position.
Position 3: Cold engine start–
ambient temperature above 25° C
and warm engine start position.
CHOKE
ONOFF
0°10°20°30°
°C
a
3 1
1
23
1. Fully open “ON”2. Half open (warming up position)
3. Closed “OFF”a. Choke lever
1. Pleine course “ON”2. Mi-course (position de chauffe)3. Fermé “OFF”a. Levier de choke
1. Abierto completamente “ON”
2. Semiabierto (posición de calentamiento)
3. Cerrado “OFF”a. Palanca del starter AMBIENT TEMP. / CHOKE LEVER POSITION
POSITION DE LEVIER DE STARTER / TEMP. AMBIANTEPOSICION DEL MANDO DEL STARTER / TEMP. AMBIENTE
5YF-9-62 6 2/23/05 6:54 PM Page 4

6-6
N.B.:
Ce modèle est muni d’un coupe-circuit d’allu-
mage.
Le moteur peut être mis en marche dans les
conditions suivantes:
a. Quand la boîte de vitesses est au point
mort. Dans ce cas, le témoin de point mort
doit être allumé. Si le témoin ne s’allume
pas, le faire contrôler par un concession-
naire Yamaha.
b. Lorsque la vitesse de marche est engagée
et que le levier de frein arrière est actionné.
Il est toutefois préférable de sélectionner le
point mort avant de mettre le moteur en
marche.
5. Utiliser le levier de starter conformément
aux indications de la figure suivante:
Position 1: Moteur froid –
température atmosphérique en des-
sous de 30° C.
Position 2: Réchauffement du moteur
Position 3: Moteur froid –
température atmosphérique supé-
rieure à 25° C et moteur chaud
NOTA:
Este modelo va provisto de un sistema de corte
del circuito de encendido.
El motor puede ponerse en marcha en las
siguientes condiciones.
a. Cuando la transmisión esté en punto
muerto. Deberá encenderse la luz indica-
dora de punto muerto. Si no se enciende,
pida a un concesionario Yamaha que la
inspeccione.
b. Cuando la transmisión está en la posición
de marcha y se tiene aplicada la palanca
del freno trasero. Sin embargo, le reco-
mendamos cambiar a punto muerto antes
de arrancar el motor.
5. Emplee la palanca del estrangulador
tomando como referencia la figura:
Posición 1: Arranque con el motor en frío –
temperatura ambiente inferior a
30°C
Posición 2: Posición de calentamiento
Posición 3: Arranque con el motor en frío –
temperatura ambiente superior a
25°C y posición de arranque del
motor caliente.
5YF-9-62 6 2/23/05 6:54 PM Page 5

6-7

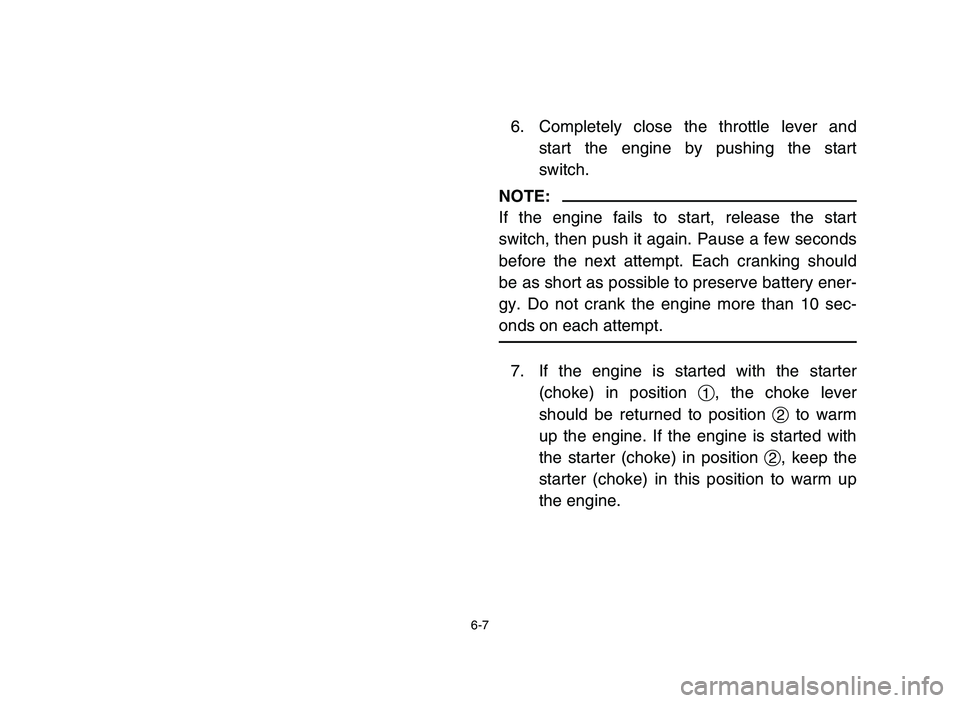

6. Completely close the throttle lever and
start the engine by pushing the start
switch.
NOTE:
If the engine fails to start, release the start
switch, then push it again. Pause a few seconds
before the next attempt. Each cranking should
be as short as possible to preserve battery ener-
gy. Do not crank the engine more than 10 sec-
onds on each attempt.
7. If the engine is started with the starter
(choke) in position 1, the choke lever
should be returned to position 2to warm
up the engine. If the engine is started with
the starter (choke) in position 2, keep the
starter (choke) in this position to warm up
the engine.
5YF-9-62 6 2/23/05 6:54 PM Page 6

6-8
6. Fermer complètement le levier d’accéléra-
tion et mettre le moteur en marche en
appuyant sur le contacteur du démarreur.
N.B.:
Si le moteur ne se met pas en marche, relâcher le
contacteur du démarreur, puis appuyer à nou-
veau sur celui-ci. Attendre quelques secondes
entre chaque tentative. Chaque essai de mise en
marche du moteur doit être aussi court que pos-
sible afin de préserver l’énergie de la batterie.
Ne pas actionner le démarreur pendant plus de
10 secondes d’affilée.
7. Si le moteur est mis en marche en plaçant
le starter à la position 1, placer celui-ci
sur la position 2pour réchauffer le
moteur. Si le moteur est mis en marche sur
la position 2, conserver cette position
pour réchauffer le moteur.
6. Cierre por completo el acelerador y ponga
en marcha el motor pulsando el interruptor
de arranque.
NOTA:
Si el motor no arranca, suelte el interruptor de
arranque y vuelva a pulsarlo. Espere unos
segundos antes del siguiente intento. Los inten-
tos deberán ser lo más breves posibles, a fin de
ahorrar la carga de la batería. No haga virar el
motor más de 10 segundos en cada intento.
7. Si se ha puesto en marcha el motor con el
arrancador (estrangulador) en posición 1,
la palanca del estrangulador deberá repo-
nerse a la posición 2para calentar el
motor. Si se ha puesto en marcha con el
arrancador (estrangulador) en posición 2,
mantenga el arrancador (estrangulador) en
esa posición para calentar el motor.
5YF-9-62 6 2/23/05 6:54 PM Page 7

6-9

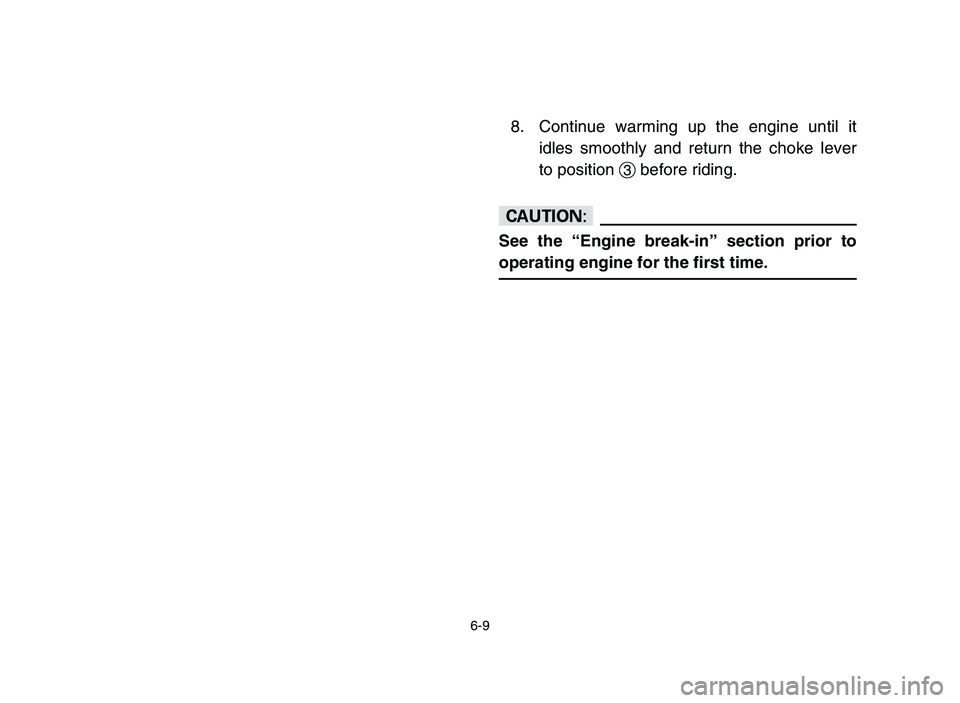

8. Continue warming up the engine until it
idles smoothly and return the choke lever
to position 3before riding.
cC
See the “Engine break-in” section prior to
operating engine for the first time.
