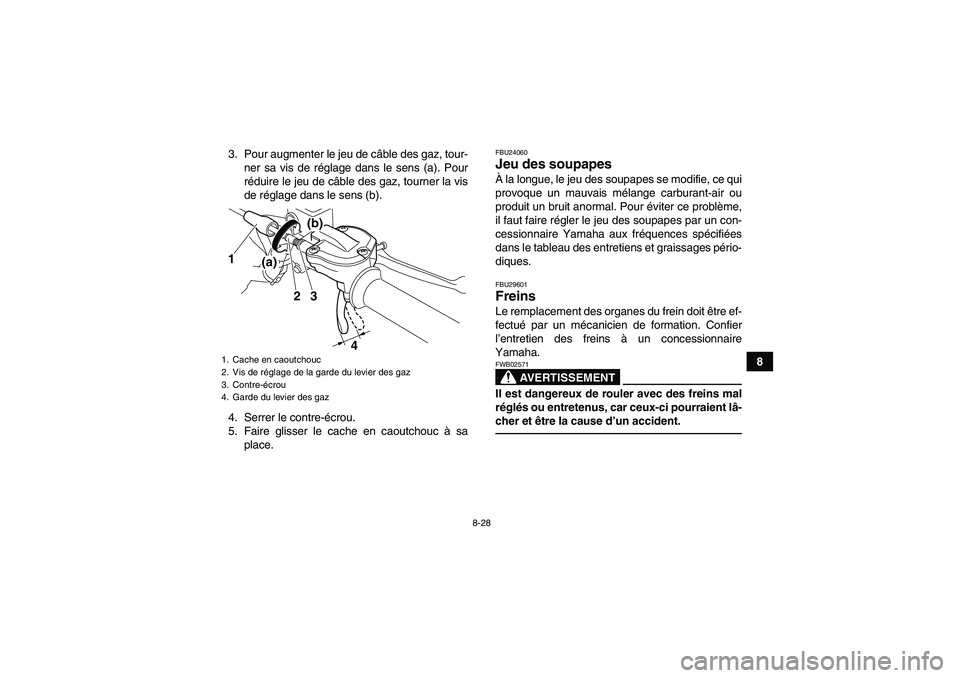

8-28
8 3. Pour augmenter le jeu de câble des gaz, tour-
ner sa vis de réglage dans le sens (a). Pour
réduire le jeu de câble des gaz, tourner la vis
de réglage dans le sens (b).
4. Serrer le contre-écrou.
5. Faire glisser le cache en caoutchouc à sa
place.
FBU24060Jeu des soupapes À la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un con-
cessionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.FBU29601Freins Le remplacement des organes du frein doit être ef-
fectué par un mécanicien de formation. Confier
l’entretien des freins à un concessionnaire
Yamaha.
AVERTISSEMENT
FWB02571Il est dangereux de rouler avec des freins mal
réglés ou entretenus, car ceux-ci pourraient lâ-
cher et être la cause d’un accident.
1. Cache en caoutchouc
2. Vis de réglage de la garde du levier des gaz
3. Contre-écrou
4. Garde du levier des gaz
3 2
4 (a)(b)
1
U1AS60F0.book Page 28 Friday, February 6, 2009 1:58 PM

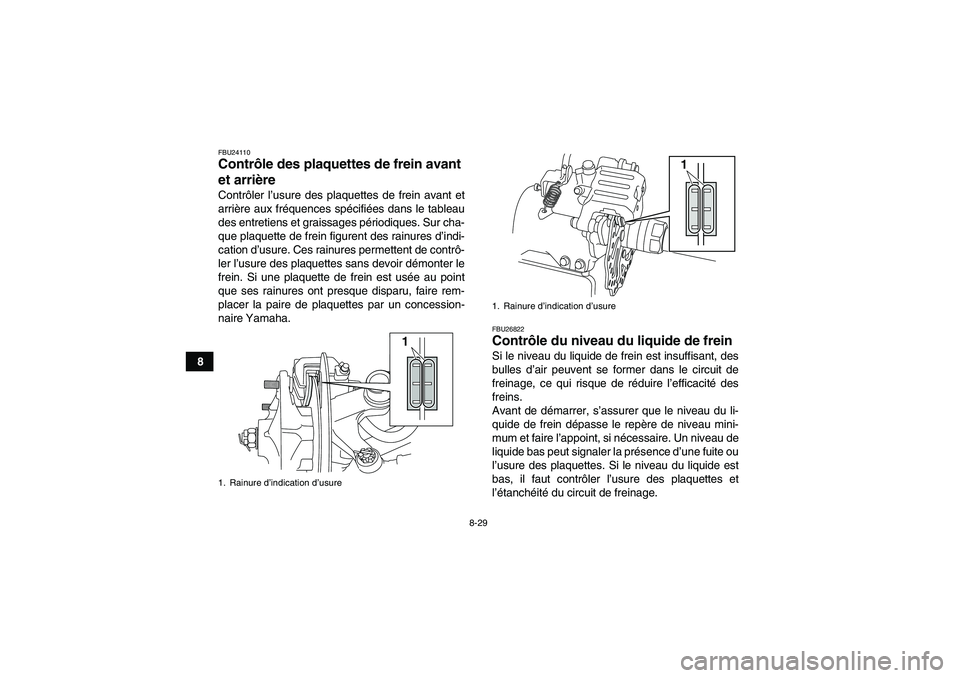

8-29
8
FBU24110Contrôle des plaquettes de frein avant
et arrière Contrôler l’usure des plaquettes de frein avant et
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Sur cha-
que plaquette de frein figurent des rainures d’indi-
cation d’usure. Ces rainures permettent de contrô-
ler l’usure des plaquettes sans devoir démonter le
frein. Si une plaquette de frein est usée au point
que ses rainures ont presque disparu, faire rem-
placer la paire de plaquettes par un concession-
naire Yamaha.
FBU26822Contrôle du niveau du liquide de frein Si le niveau du liquide de frein est insuffisant, des
bulles d’air peuvent se former dans le circuit de
freinage, ce qui risque de réduire l’efficacité des
freins.
Avant de démarrer, s’assurer que le niveau du li-
quide de frein dépasse le repère de niveau mini-
mum et faire l’appoint, si nécessaire. Un niveau de
liquide bas peut signaler la présence d’une fuite ou
l’usure des plaquettes. Si le niveau du liquide est
bas, il faut contrôler l’usure des plaquettes et
l’étanchéité du circuit de freinage.
1. Rainure d’indication d’usure
1
1. Rainure d’indication d’usure
1
U1AS60F0.book Page 29 Friday, February 6, 2009 1:58 PM

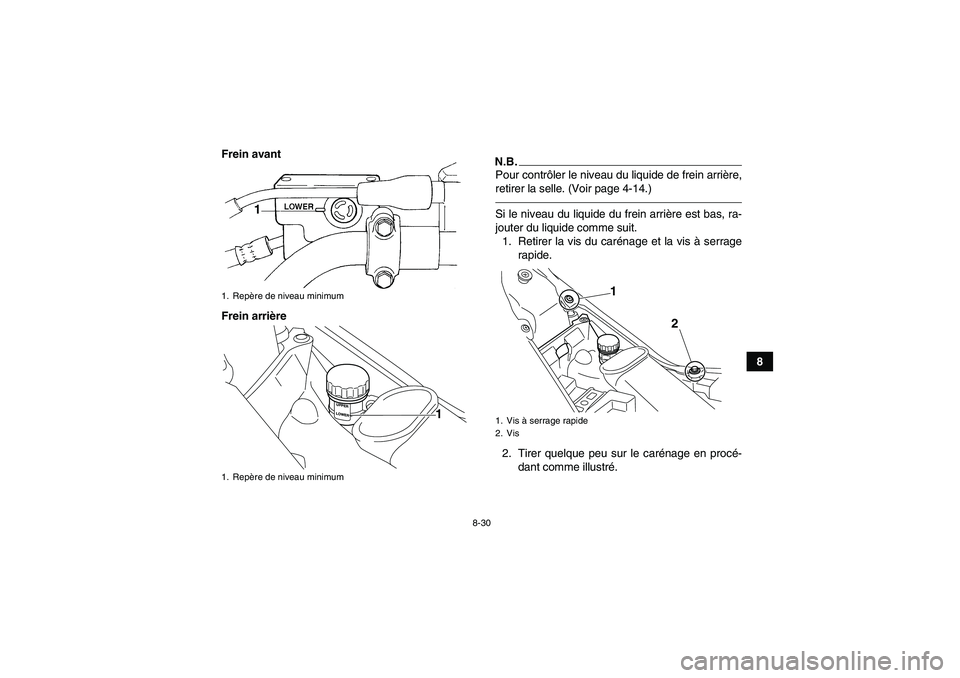

8-30
8 Frein avant
Frein arrière
N.B.Pour contrôler le niveau du liquide de frein arrière,
retirer la selle. (Voir page 4-14.)Si le niveau du liquide du frein arrière est bas, ra-
jouter du liquide comme suit.
1. Retirer la vis du carénage et la vis à serrage
rapide.
2. Tirer quelque peu sur le carénage en procé-
dant comme illustré.
1. Repère de niveau minimum
1. Repère de niveau minimum
1
1
1. Vis à serrage rapide
2. Vis
1
2
U1AS60F0.book Page 30 Friday, February 6, 2009 1:58 PM

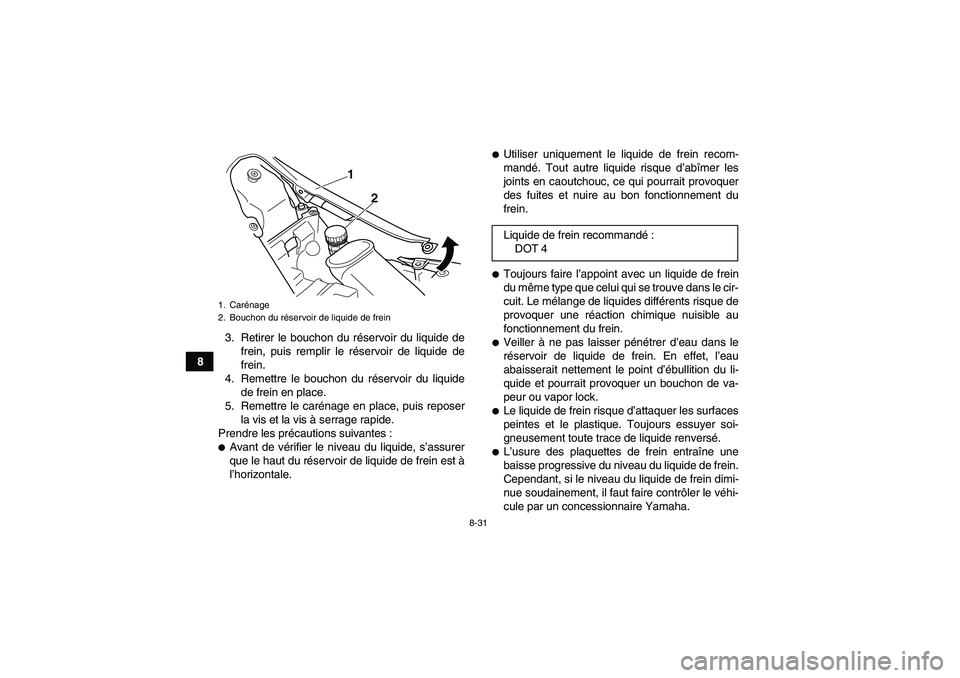

8-31
83. Retirer le bouchon du réservoir du liquide de
frein, puis remplir le réservoir de liquide de
frein.
4. Remettre le bouchon du réservoir du liquide
de frein en place.
5. Remettre le carénage en place, puis reposer
la vis et la vis à serrage rapide.
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide, s’assurer
que le haut du réservoir de liquide de frein est à
l’horizontale.

Utiliser uniquement le liquide de frein recom-
mandé. Tout autre liquide risque d’abîmer les
joints en caoutchouc, ce qui pourrait provoquer
des fuites et nuire au bon fonctionnement du
frein.
Toujours faire l’appoint avec un liquide de frein
du même type que celui qui se trouve dans le cir-
cuit. Le mélange de liquides différents risque de
provoquer une réaction chimique nuisible au
fonctionnement du frein.
Veiller à ne pas laisser pénétrer d’eau dans le
réservoir de liquide de frein. En effet, l’eau
abaisserait nettement le point d’ébullition du li-
quide et pourrait provoquer un bouchon de va-
peur ou vapor lock.
Le liquide de frein risque d’attaquer les surfaces
peintes et le plastique. Toujours essuyer soi-
gneusement toute trace de liquide renversé.
L’usure des plaquettes de frein entraîne une
baisse progressive du niveau du liquide de frein.
Cependant, si le niveau du liquide de frein dimi-
nue soudainement, il faut faire contrôler le véhi-
cule par un concessionnaire Yamaha.
1. Carénage
2. Bouchon du réservoir de liquide de frein
1
2
Liquide de frein recommandé:
DOT 4
U1AS60F0.book Page 31 Friday, February 6, 2009 1:58 PM

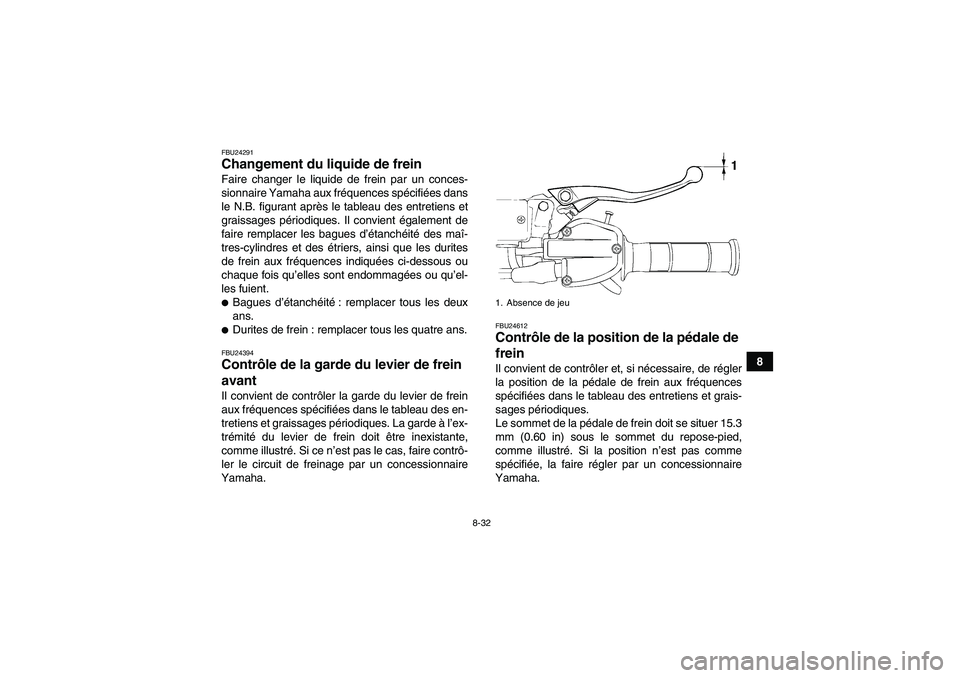

8-32
8
FBU24291Changement du liquide de frein Faire changer le liquide de frein par un conces-
sionnaire Yamaha aux fréquences spécifiées dans
le N.B. figurant après le tableau des entretiens et
graissages périodiques. Il convient également de
faire remplacer les bagues d’étanchéité des maî-
tres-cylindres et des étriers, ainsi que les durites
de frein aux fréquences indiquées ci-dessous ou
chaque fois qu’elles sont endommagées ou qu’el-
les fuient.
Bagues d’étanchéité: remplacer tous les deux
ans.
Durites de frein : remplacer tous les quatre ans.FBU24394Contrôle de la garde du levier de frein
avant Il convient de contrôler la garde du levier de frein
aux fréquences spécifiées dans le tableau des en-
tretiens et graissages périodiques. La garde à l’ex-
trémité du levier de frein doit être inexistante,
comme illustré. Si ce n’est pas le cas, faire contrô-
ler le circuit de freinage par un concessionnaire
Yamaha.
FBU24612Contrôle de la position de la pédale de
frein Il convient de contrôler et, si nécessaire, de régler
la position de la pédale de frein aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
Le sommet de la pédale de frein doit se situer 15.3
mm (0.60 in) sous le sommet du repose-pied,
comme illustré. Si la position n’est pas comme
spécifiée, la faire régler par un concessionnaire
Yamaha.1. Absence de jeu
U1AS60F0.book Page 32 Friday, February 6, 2009 1:58 PM

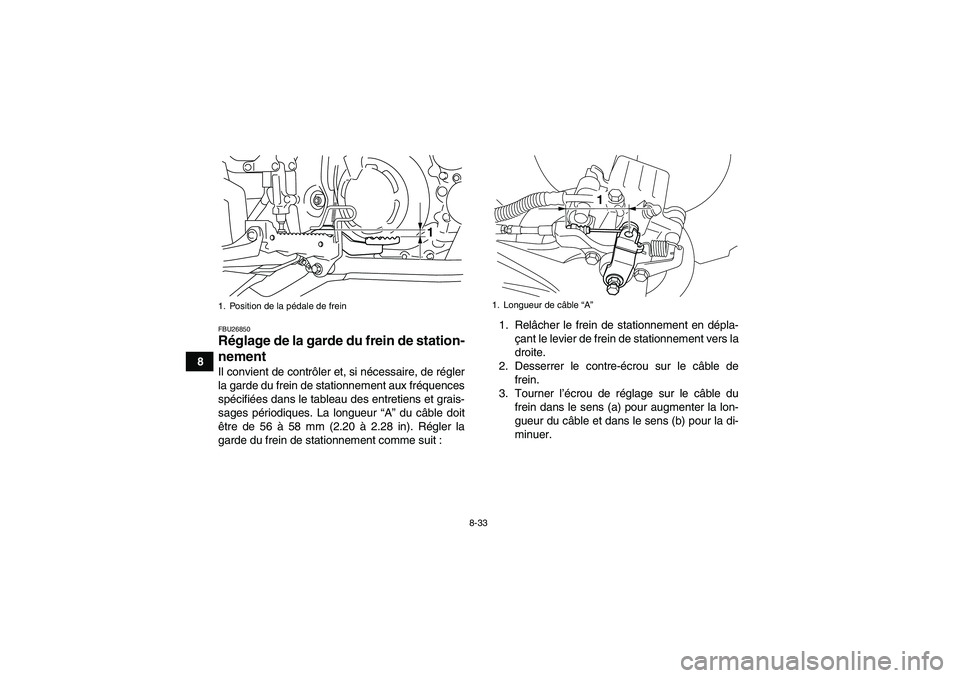

8-33
8
FBU26850Réglage de la garde du frein de station-
nement Il convient de contrôler et, si nécessaire, de régler
la garde du frein de stationnement aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques. La longueur “A” du câble doit
être de 56 à 58 mm (2.20 à 2.28 in). Régler la
garde du frein de stationnement comme suit :1. Relâcher le frein de stationnement en dépla-
çant le levier de frein de stationnement vers la
droite.
2. Desserrer le contre-écrou sur le câble de
frein.
3. Tourner l’écrou de réglage sur le câble du
frein dans le sens (a) pour augmenter la lon-
gueur du câble et dans le sens (b) pour la di-
minuer.1. Position de la pédale de frein
1
1. Longueur de câble “A”
1
U1AS60F0.book Page 33 Friday, February 6, 2009 1:58 PM

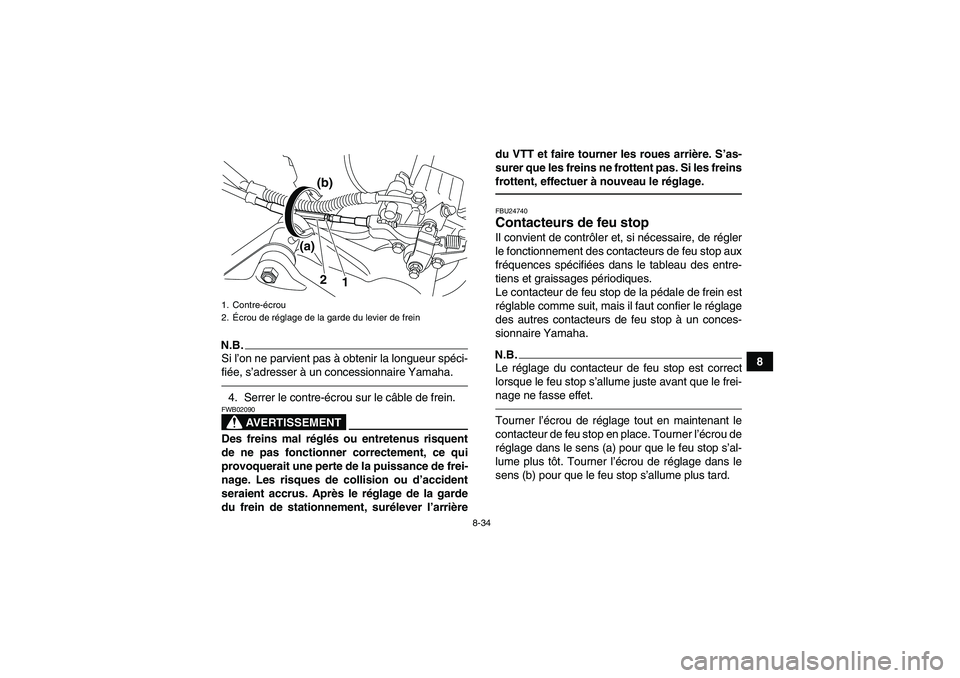

8-34
8
N.B.Si l’on ne parvient pas à obtenir la longueur spéci-
fiée, s’adresser à un concessionnaire Yamaha.4. Serrer le contre-écrou sur le câble de frein.
AVERTISSEMENT
FWB02090Des freins mal réglés ou entretenus risquent
de ne pas fonctionner correctement, ce qui
provoquerait une perte de la puissance de frei-
nage. Les risques de collision ou d’accident
seraient accrus. Après le réglage de la garde
du frein de stationnement, surélever l’arrièredu VTT et faire tourner les roues arrière. S’as-
surer que les freins ne frottent pas. Si les freins
frottent, effectuer à nouveau le réglage.
FBU24740Contacteurs de feu stop Il convient de contrôler et, si nécessaire, de régler
le fonctionnement des contacteurs de feu stop aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques.
Le contacteur de feu stop de la pédale de frein est
réglable comme suit, mais il faut confier le réglage
des autres contacteurs de feu stop à un conces-
sionnaire Yamaha.N.B.Le réglage du contacteur de feu stop est correct
lorsque le feu stop s’allume juste avant que le frei-
nage ne fasse effet.Tourner l’écrou de réglage tout en maintenant le
contacteur de feu stop en place. Tourner l’écrou de
réglage dans le sens (a) pour que le feu stop s’al-
lume plus tôt. Tourner l’écrou de réglage dans le
sens (b) pour que le feu stop s’allume plus tard.
1. Contre-écrou
2.Écrou de réglage de la garde du levier de frein
1 2
(a)(b)
U1AS60F0.book Page 34 Friday, February 6, 2009 1:58 PM

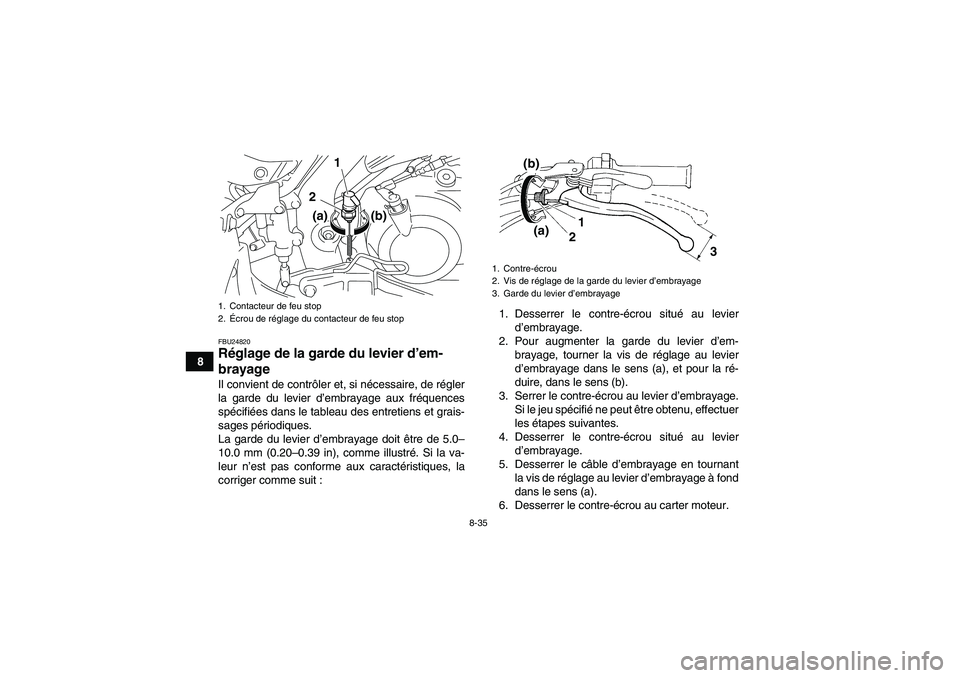

8-35
8
FBU24820Réglage de la garde du levier d’em-
brayage Il convient de contrôler et, si nécessaire, de régler
la garde du levier d’embrayage aux fréquences
spécifiées dans le tableau des entretiens et grais-
sages périodiques.
La garde du levier d’embrayage doit être de 5.0–
10.0 mm (0.20–0.39 in), comme illustré. Si la va-
leur n’est pas conforme aux caractéristiques, la
corriger comme suit :1. Desserrer le contre-écrou situé au levier
d’embrayage.
2. Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage au levier
d’embrayage dans le sens (a), et pour la ré-
duire, dans le sens (b).
3. Serrer le contre-écrou au levier d’embrayage.
Si le jeu spécifié ne peut être obtenu, effectuer
les étapes suivantes.
4. Desserrer le contre-écrou situé au levier
d’embrayage.
5. Desserrer le câble d’embrayage en tournant
la vis de réglage au levier d’embrayage à fond
dans le sens (a).
6. Desserrer le contre-écrou au carter moteur.1. Contacteur de feu stop
2.Écrou de réglage du contacteur de feu stop
1
2
(a)
(b)
1. Contre-écrou
2. Vis de réglage de la garde du levier d’embrayage
3. Garde du levier d’embrayage
1
2 (a) (b)
3
U1AS60F0.book Page 35 Friday, February 6, 2009 1:58 PM

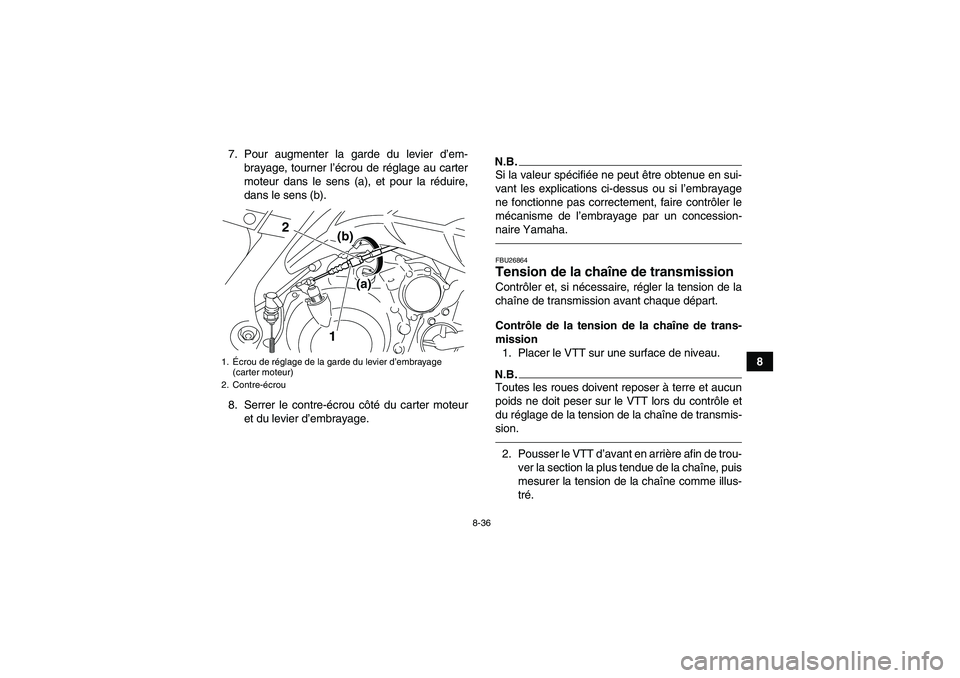

8-36
8 7. Pour augmenter la garde du levier d’em-
brayage, tourner l’écrou de réglage au carter
moteur dans le sens (a), et pour la réduire,
dans le sens (b).
8. Serrer le contre-écrou côté du carter moteur
et du levier d’embrayage.
N.B.Si la valeur spécifiée ne peut être obtenue en sui-
vant les explications ci-dessus ou si l’embrayage
ne fonctionne pas correctement, faire contrôler le
mécanisme de l’embrayage par un concession-
naire Yamaha.FBU26864Tension de la chaîne de transmission Contrôler et, si nécessaire, régler la tension de la
chaîne de transmission avant chaque départ.
Contrôle de la tension de la chaîne de trans-
mission
1. Placer le VTT sur une surface de niveau.N.B.Toutes les roues doivent reposer à terre et aucun
poids ne doit peser sur le VTT lors du contrôle et
du réglage de la tension de la chaîne de transmis-
sion.2. Pousser le VTT d’avant en arrière afin de trou-
ver la section la plus tendue de la chaîne, puis
mesurer la tension de la chaîne comme illus-
tré.
1.Écrou de réglage de la garde du levier d’embrayage
(carter moteur)
2. Contre-écrou
1 2
(a)
(b)
U1AS60F0.book Page 36 Friday, February 6, 2009 1:58 PM

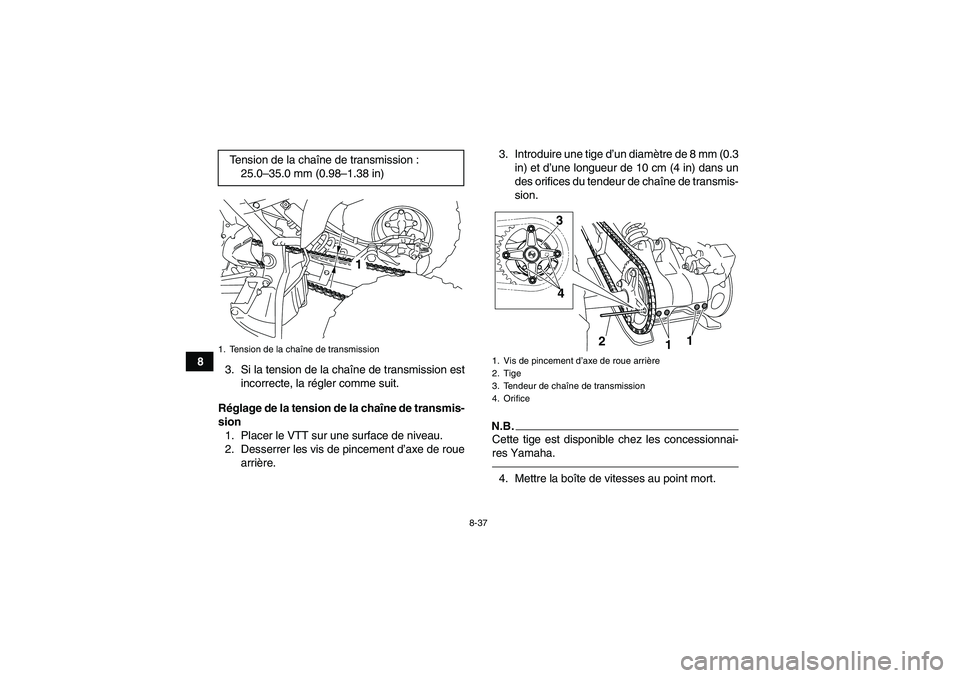

8-37
8
3. Si la tension de la chaîne de transmission est
incorrecte, la régler comme suit.
Réglage de la tension de la chaîne de transmis-
sion
1. Placer le VTT sur une surface de niveau.
2. Desserrer les vis de pincement d’axe de roue
arrière.3. Introduire une tige d’un diamètre de 8 mm (0.3
in) et d’une longueur de 10 cm (4 in) dans un
des orifices du tendeur de chaîne de transmis-
sion.
N.B.Cette tige est disponible chez les concessionnai-
res Yamaha.4. Mettre la boîte de vitesses au point mort. Tension de la chaîne de transmission :
25.0–35.0 mm (0.98–1.38 in)
1. Tension de la chaîne de transmission
1
1. Vis de pincement d’axe de roue arrière
2. Tige
3. Tendeur de chaîne de transmission
4. Orifice
4
2
11
3
