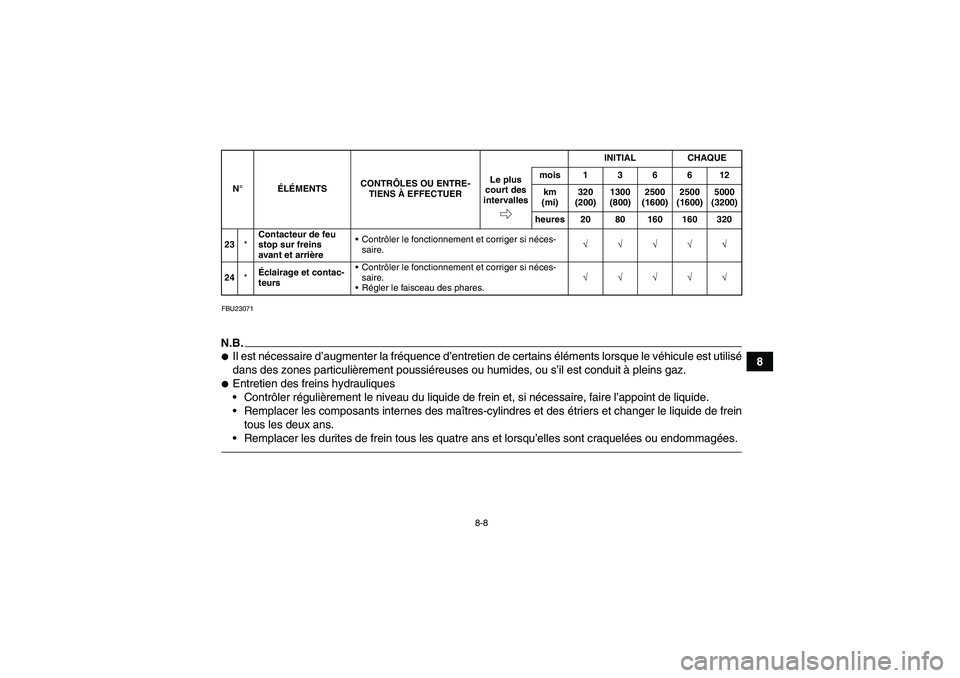

8-8
8
FBU23071N.B.
Il est nécessaire d’augmenter la fréquence d’entretien de certains éléments lorsque le véhicule est utilisé
dans des zones particulièrement poussiéreuses ou humides, ou s’il est conduit à pleins gaz.
Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein
tous les deux ans.
Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.23*Contacteur de feu
stop sur freins
avant et arrièreContrôler le fonctionnement et corriger si néces-
saire.√√√√√
24*Éclairage et contac-
teursContrôler le fonctionnement et corriger si néces-
saire.
Régler le faisceau des phares.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL CHAQUE
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320U1AS60F0.book Page 8 Friday, February 6, 2009 1:58 PM

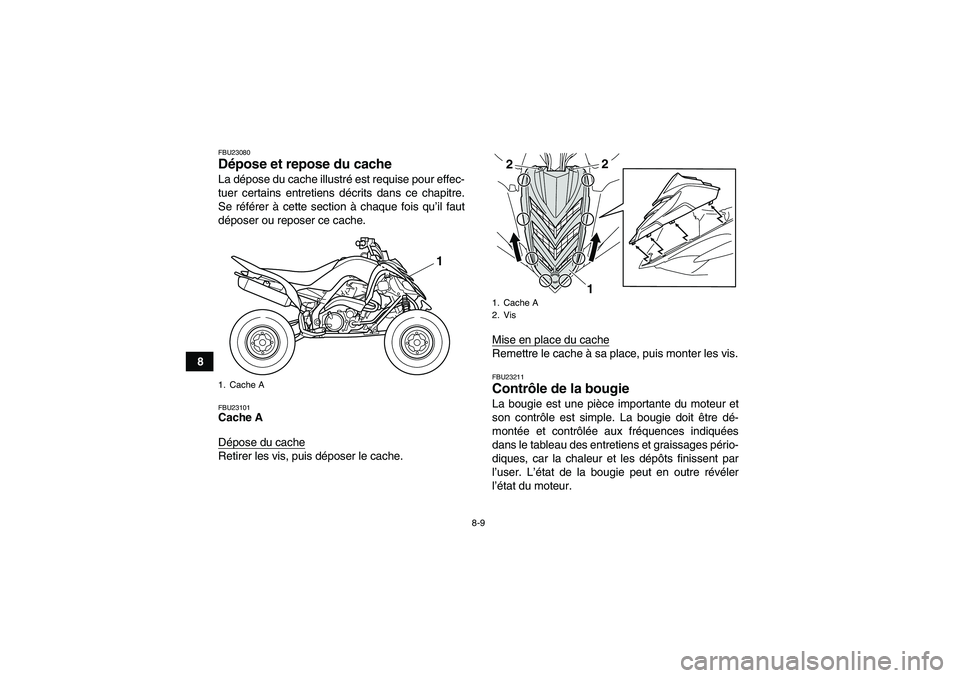

8-9
8
FBU23080Dépose et repose du cache La dépose du cache illustré est requise pour effec-
tuer certains entretiens décrits dans ce chapitre.
Se référer à cette section à chaque fois qu’il faut
déposer ou reposer ce cache.FBU23101Cache A
Dépose du cacheRetirer les vis, puis déposer le cache.Mise en place du cache
Remettre le cache à sa place, puis monter les vis.FBU23211Contrôle de la bougie La bougie est une pièce importante du moteur et
son contrôle est simple. La bougie doit être dé-
montée et contrôlée aux fréquences indiquées
dans le tableau des entretiens et graissages pério-
diques, car la chaleur et les dépôts finissent par
l’user. L’état de la bougie peut en outre révéler
l’état du moteur.
1. Cache A
1
1. Cache A
2. Vis
22
1
U1AS60F0.book Page 9 Friday, February 6, 2009 1:58 PM

8-10

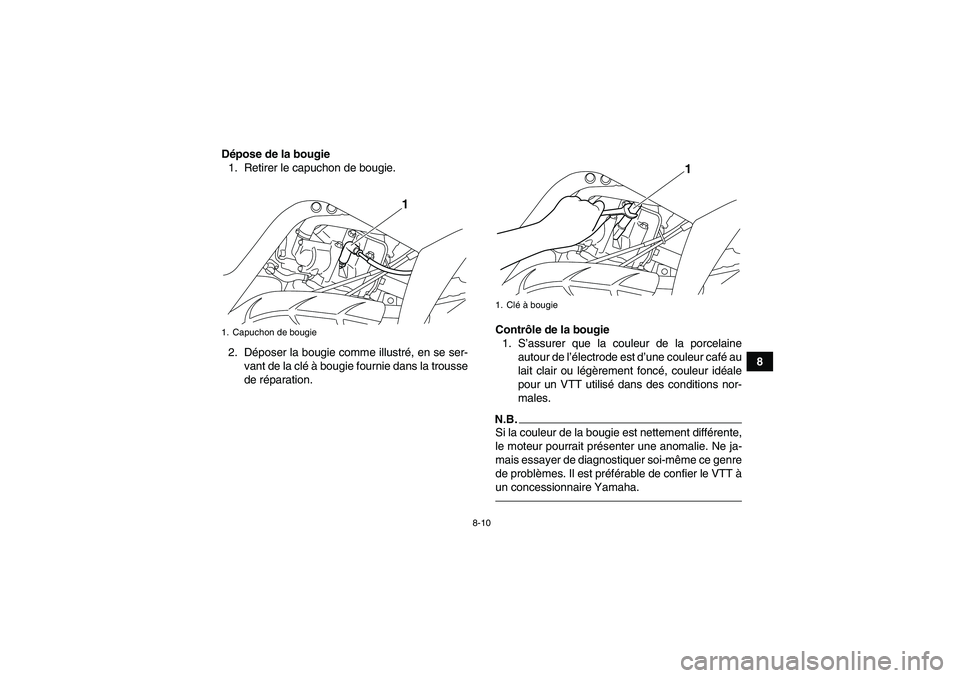

8 Dépose de la bougie
1. Retirer le capuchon de bougie.
2. Déposer la bougie comme illustré, en se ser-
vant de la clé à bougie fournie dans la trousse
de réparation.Contrôle de la bougie
1. S’assurer que la couleur de la porcelaine
autour de l’électrode est d’une couleur café au
lait clair ou légèrement foncé, couleur idéale
pour un VTT utilisé dans des conditions nor-
males.
N.B.Si la couleur de la bougie est nettement différente,
le moteur pourrait présenter une anomalie. Ne ja-
mais essayer de diagnostiquer soi-même ce genre
de problèmes. Il est préférable de confier le VTT à
un concessionnaire Yamaha.
1. Capuchon de bougie
1
1. Clé à bougie
1
U1AS60F0.book Page 10 Friday, February 6, 2009 1:58 PM

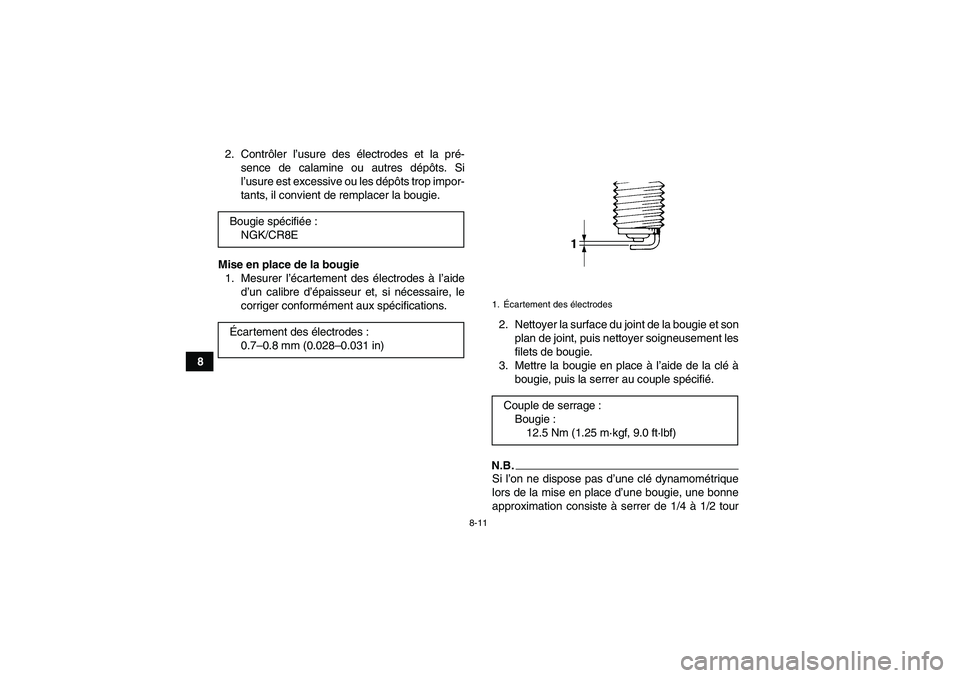

8-11
82. Contrôler l’usure des électrodes et la pré-
sence de calamine ou autres dépôts. Si
l’usure est excessive ou les dépôts trop impor-
tants, il convient de remplacer la bougie.
Mise en place de la bougie
1. Mesurer l’écartement des électrodes à l’aide
d’un calibre d’épaisseur et, si nécessaire, le
corriger conformément aux spécifications.
2. Nettoyer la surface du joint de la bougie et son
plan de joint, puis nettoyer soigneusement les
filets de bougie.
3. Mettre la bougie en place à l’aide de la clé à
bougie, puis la serrer au couple spécifié.
N.B.Si l’on ne dispose pas d’une clé dynamométrique
lors de la mise en place d’une bougie, une bonne
approximation consiste à serrer de 1/4 à 1/2 tour Bougie spécifiée:
NGK/CR8E
Écar tement des électrodes :
0.7–0.8 mm (0.028–0.031 in)1.Écartement des électrodesCouple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U1AS60F0.book Page 11 Friday, February 6, 2009 1:58 PM

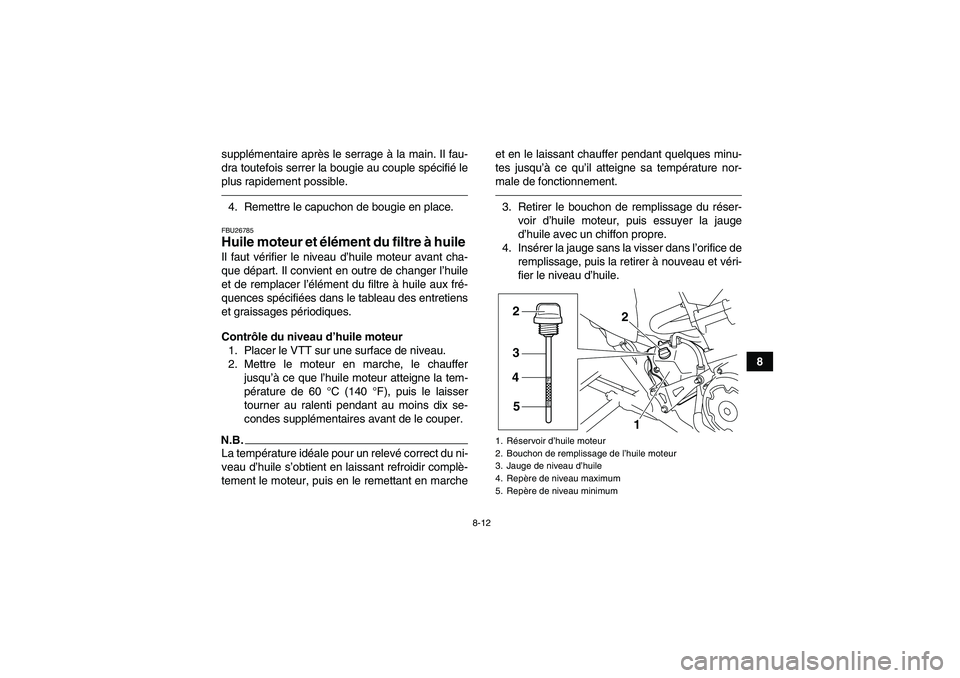

8-12
8 supplémentaire après le serrage à la main. Il fau-
dra toutefois serrer la bougie au couple spécifié le
plus rapidement possible.
4. Remettre le capuchon de bougie en place.FBU26785Huile moteur et élément du filtre à huile Il faut vérifier le niveau d’huile moteur avant cha-
que départ. Il convient en outre de changer l’huile
et de remplacer l’élément du filtre à huile aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.
Contrôle du niveau d’huile moteur
1. Placer le VTT sur une surface de niveau.
2. Mettre le moteur en marche, le chauffer
jusqu’à ce que l’huile moteur atteigne la tem-
pérature de 60 °C (140 °F), puis le laisser
tourner au ralenti pendant au moins dix se-
condes supplémentaires avant de le couper.N.B.La température idéale pour un relevé correct du ni-
veau d’huile s’obtient en laissant refroidir complè-
tement le moteur, puis en le remettant en marcheet en le laissant chauffer pendant quelques minu-
tes jusqu’à ce qu’il atteigne sa température nor-
male de fonctionnement.
3. Retirer le bouchon de remplissage du réser-
voir d’huile moteur, puis essuyer la jauge
d’huile avec un chiffon propre.
4. Insérer la jauge sans la visser dans l’orifice de
remplissage, puis la retirer à nouveau et véri-
fier le niveau d’huile.1. Réservoir d’huile moteur
2. Bouchon de remplissage de l’huile moteur
3. Jauge de niveau d’huile
4. Repère de niveau maximum
5. Repère de niveau minimum
2
3
4
5
1 2
U1AS60F0.book Page 12 Friday, February 6, 2009 1:58 PM

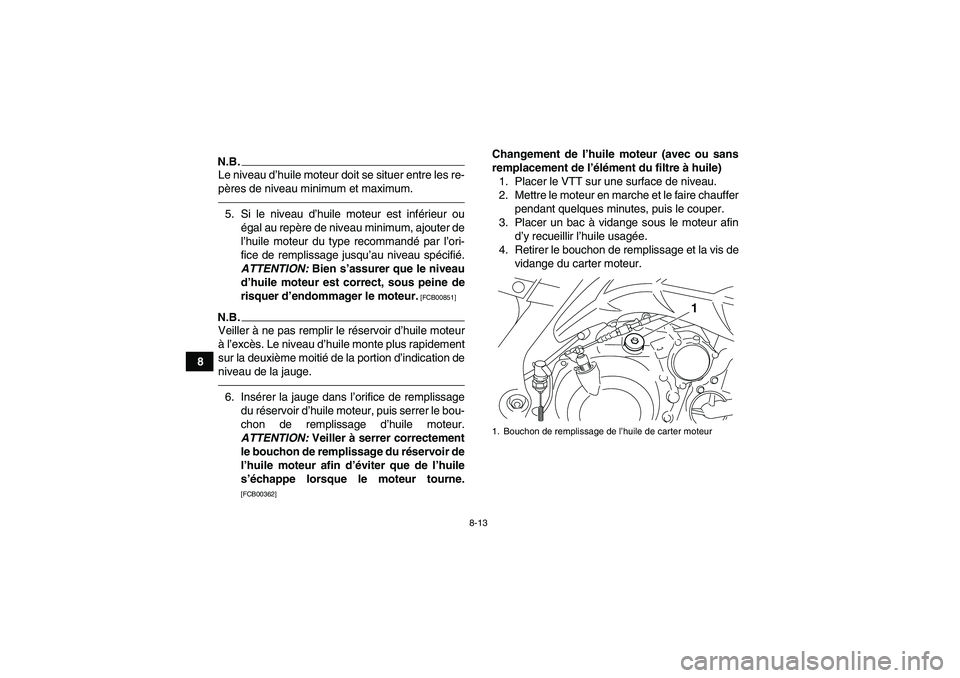

8-13
8
N.B.Le niveau d’huile moteur doit se situer entre les re-
pères de niveau minimum et maximum.5. Si le niveau d’huile moteur est inférieur ou
égal au repère de niveau minimum, ajouter de
l’huile moteur du type recommandé par l’ori-
fice de remplissage jusqu’au niveau spécifié.
ATTENTION: Bien s’assurer que le niveau
d’huile moteur est correct, sous peine de
risquer d’endommager le moteur.
[FCB00851]
N.B.Veiller à ne pas remplir le réservoir d’huile moteur
à l’excès. Le niveau d’huile monte plus rapidement
sur la deuxième moitié de la portion d’indication de
niveau de la jauge.6. Insérer la jauge dans l’orifice de remplissage
du réservoir d’huile moteur, puis serrer le bou-
chon de remplissage d’huile moteur.
ATTENTION: Veiller à serrer correctement
le bouchon de remplissage du réservoir de
l’huile moteur afin d’éviter que de l’huile
s’échappe lorsque le moteur tourne.
[FCB00362]
Changement de l’huile moteur (avec ou sans
remplacement de l’élément du filtre à huile)
1. Placer le VTT sur une surface de niveau.
2. Mettre le moteur en marche et le faire chauffer
pendant quelques minutes, puis le couper.
3. Placer un bac à vidange sous le moteur afin
d’y recueillir l’huile usagée.
4. Retirer le bouchon de remplissage et la vis de
vidange du carter moteur.1. Bouchon de remplissage de l’huile de carter moteur
1
U1AS60F0.book Page 13 Friday, February 6, 2009 1:58 PM

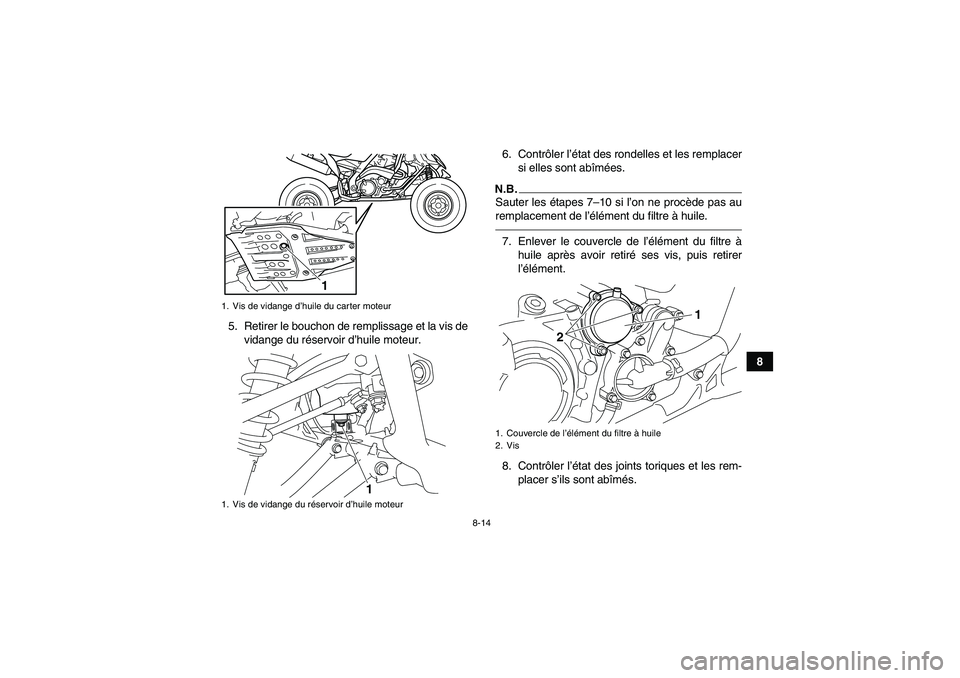

8-14
8 5. Retirer le bouchon de remplissage et la vis de
vidange du réservoir d’huile moteur.6. Contrôler l’état des rondelles et les remplacer
si elles sont abîmées.
N.B.Sauter les étapes 7–10 si l’on ne procède pas au
remplacement de l’élément du filtre à huile.7. Enlever le couvercle de l’élément du filtre à
huile après avoir retiré ses vis, puis retirer
l’élément.
8. Contrôler l’état des joints toriques et les rem-
placer s’ils sont abîmés.
1. Vis de vidange d’huile du carter moteur
1. Vis de vidange du réservoir d’huile moteur
1
1
1. Couvercle de l’élément du filtre à huile
2. Vis
21
U1AS60F0.book Page 14 Friday, February 6, 2009 1:58 PM

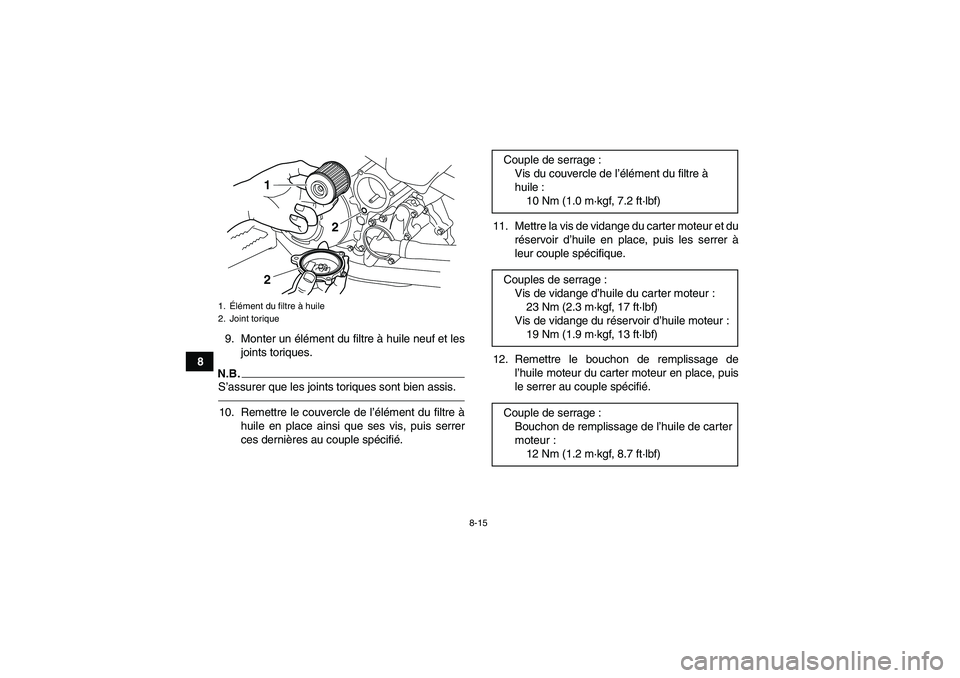

8-15
89. Monter un élément du filtre à huile neuf et les
joints toriques.
N.B.S’assurer que les joints toriques sont bien assis.10. Remettre le couvercle de l’élément du filtre à
huile en place ainsi que ses vis, puis serrer
ces dernières au couple spécifié.11. Mettre la vis de vidange du carter moteur et du
réservoir d’huile en place, puis les serrer à
leur couple spécifique.
12. Remettre le bouchon de remplissage de
l’huile moteur du carter moteur en place, puis
le serrer au couple spécifié.1.Élément du filtre à huile
2. Joint torique
1
2
2
Couple de serrage :
Vis du couvercle de l’élément du filtre à
huile :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Couples de serrage :
Vis de vidange d’huile du carter moteur :
23 Nm (2.3 m·kgf, 17 ft·lbf)
Vis de vidange du réservoir d’huile moteur :
19 Nm (1.9 m·kgf, 13 ft·lbf)
Couple de serrage :
Bouchon de remplissage de l’huile de carter
moteur :
12 Nm (1.2 m·kgf, 8.7 ft·lbf)
U1AS60F0.book Page 15 Friday, February 6, 2009 1:58 PM

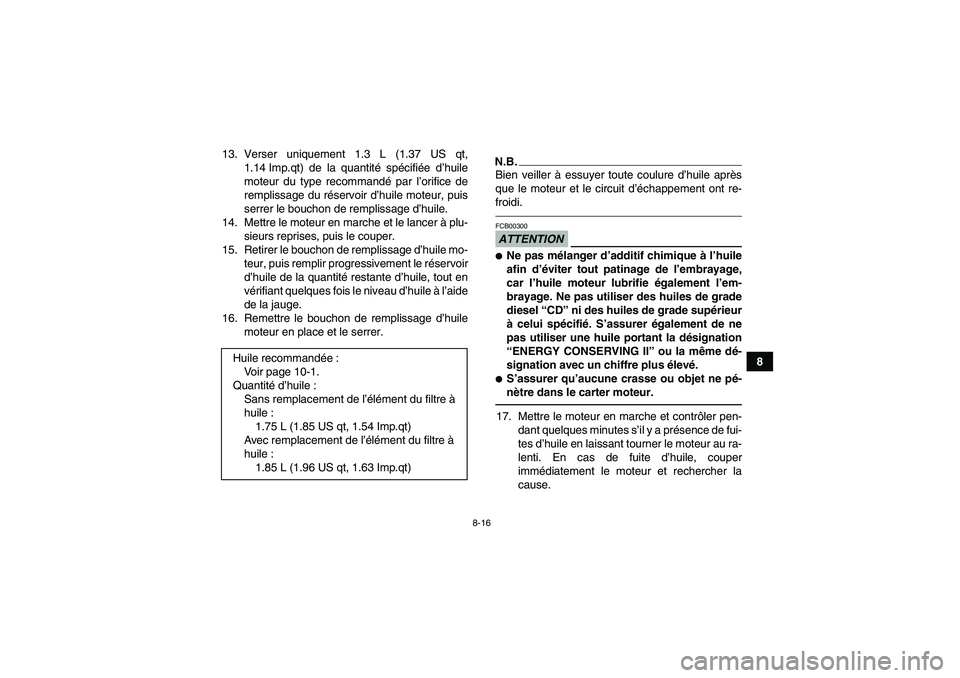

8-16
8 13. Verser uniquement 1.3 L (1.37 US qt,
1.14 Imp.qt) de la quantité spécifiée d’huile
moteur du type recommandé par l’orifice de
remplissage du réservoir d’huile moteur, puis
serrer le bouchon de remplissage d’huile.
14. Mettre le moteur en marche et le lancer à plu-
sieurs reprises, puis le couper.
15. Retirer le bouchon de remplissage d’huile mo-
teur, puis remplir progressivement le réservoir
d’huile de la quantité restante d’huile, tout en
vérifiant quelques fois le niveau d’huile à l’aide
de la jauge.
16. Remettre le bouchon de remplissage d’huile
moteur en place et le serrer.
N.B.Bien veiller à essuyer toute coulure d’huile après
que le moteur et le circuit d’échappement ont re-
froidi.ATTENTIONFCB00300
Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage,
car l’huile moteur lubrifie également l’em-
brayage. Ne pas utiliser des huiles de grade
diesel “CD” ni des huiles de grade supérieur
à celui spécifié. S’assurer également de ne
pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” ou la même dé-
signation avec un chiffre plus élevé.
S’assurer qu’aucune crasse ou objet ne pé-
nètre dans le carter moteur.17. Mettre le moteur en marche et contrôler pen-
dant quelques minutes s’il y a présence de fui-
tes d’huile en laissant tourner le moteur au ra-
lenti. En cas de fuite d’huile, couper
immédiatement le moteur et rechercher la
cause. Huile recommandée:
Voir page 10-1.
Quantité d’huile :
Sans remplacement de l’élément du filtre à
huile :
1.75 L (1.85 US qt, 1.54 Imp.qt)
Avec remplacement de l’élément du filtre à
huile :
1.85 L (1.96 US qt, 1.63 Imp.qt)
U1AS60F0.book Page 16 Friday, February 6, 2009 1:58 PM

8-17
818. Couper le moteur, puis vérifier le niveau
d’huile et faire l’appoint, si nécessaire.
FBU23470Liquide de refroidissement Il faut contrôler le niveau du liquide de refroidisse-
ment avant chaque départ. Il convient également
de changer le liquide de refroidissement aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.FBU27941Contrôle du niveau du liquide de refroidisse-
ment
1. Placer le VTT sur une surface de niveau.N.B.Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de la
température du moteur.2. Contrôler le niveau du liquide de refroidisse-
ment dans le vase d’expansion.N.B.Le niveau du liquide de refroidissement doit se si-
tuer entre les repères de niveau minimum et maxi-
mum.
3. Si le niveau du liquide de refroidissement est
inférieur ou égal au repère de niveau mini-
mum, retirer le bouchon du vase d’expansion
et ajouter du liquide ou de l’eau distillée
jusqu’au repère de niveau maximum, puis re-
mettre le bouchon du vase d’expansion en
place. ATTENTION: Si l’on ne peut se pro-
curer du liquide de refroidissement, utili-
ser de l’eau distillée ou de l’eau du robinet
douce. Ne pas utiliser d’eau dure ou salée,
car cela est préjudiciable au moteur. Si
l’on a utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer par du1. Repère de niveau maximum
2. Repère de niveau minimum
12
