YAMAHA YFM80R 2008 Manuale de Empleo (in Spanish)

7-21
1
2
3
4
5
67
8
9
10
11

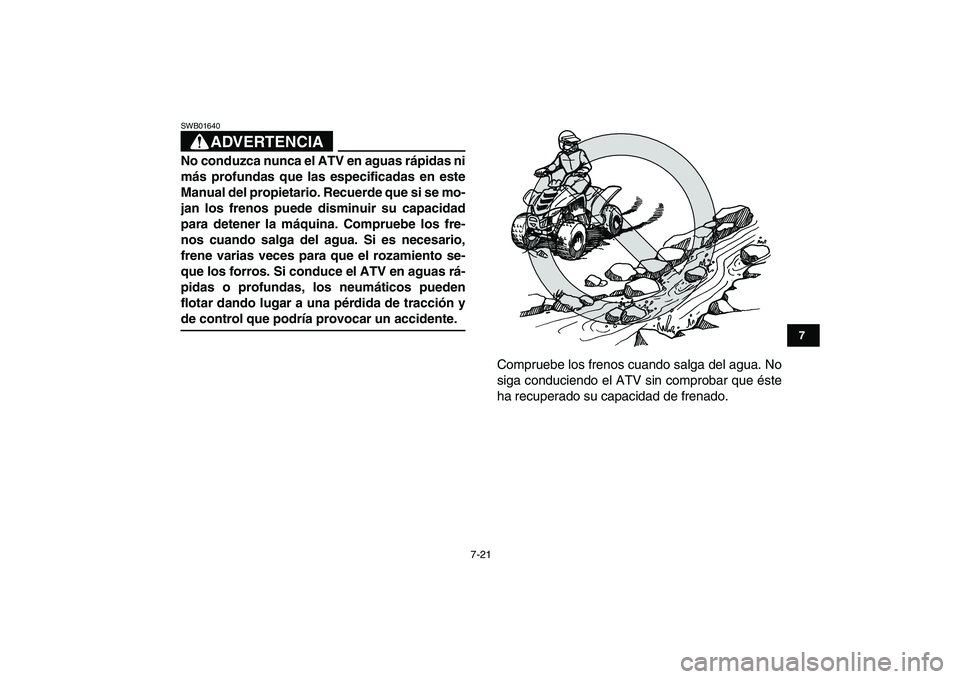

ADVERTENCIA

SWB01640
No conduzca nunca el ATV en aguas rápidas ni
más profundas que las especificadas en este
Manual del propietario. Recuerde que si se mo-
jan los frenos puede disminuir su capacidad
para detener la máquina. Compruebe los fre-
nos cuando salga del agua. Si es necesario,
frene varias veces para que el rozamiento se-
que los forros. Si conduce el ATV en aguas rá-
pidas o profundas, los neumáticos pueden
flotar dando lugar a una pérdida de tracción y
de control que podría provocar un accidente.
Compruebe los frenos cuando salga del agua. No
siga conduciendo el ATV sin comprobar que éste
ha recuperado su capacidad de frenado.

7-22
1
2
3
4
5
67
8
9
10
11

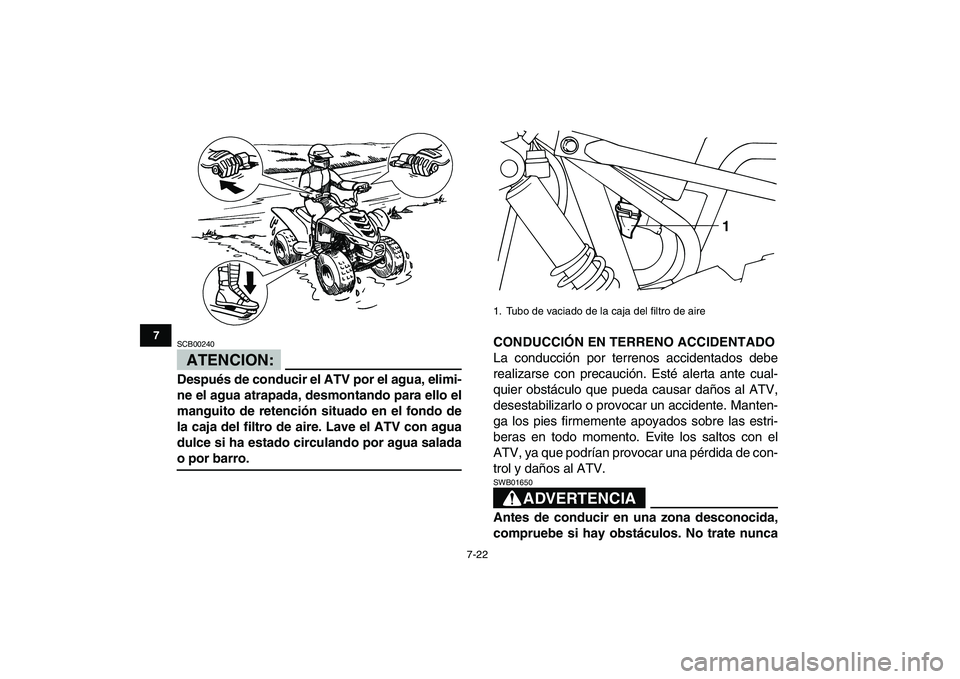

ATENCION:

SCB00240
Después de conducir el ATV por el agua, elimi-
ne el agua atrapada, desmontando para ello el
manguito de retención situado en el fondo de
la caja del filtro de aire. Lave el ATV con agua
dulce si ha estado circulando por agua salada
o por barro.CONDUCCIÓN EN TERRENO ACCIDENTADO
La conducción por terrenos accidentados debe
realizarse con precaución. Esté alerta ante cual-
quier obstáculo que pueda causar daños al ATV,
desestabilizarlo o provocar un accidente. Manten-
ga los pies firmemente apoyados sobre las estri-
beras en todo momento. Evite los saltos con el
ATV, ya que podrían provocar una pérdida de con-
trol y daños al ATV.ADVERTENCIA
SWB01650
Antes de conducir en una zona desconocida,
compruebe si hay obstáculos. No trate nunca
1. Tubo de vaciado de la caja del filtro de aire
1

7-23
1
2
3
4
5
67
8
9
10
11

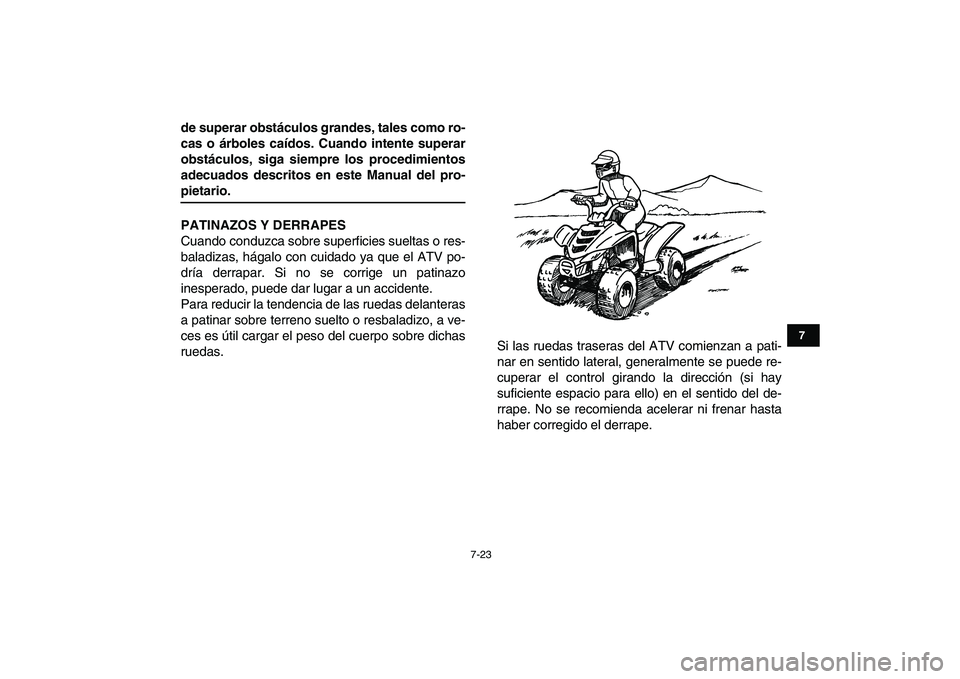

de superar obstáculos grandes, tales como ro-
cas o árboles caídos. Cuando intente superar
obstáculos, siga siempre los procedimientos
adecuados descritos en este Manual del pro-
pietario.
PATINAZOS Y DERRAPES
Cuando conduzca sobre superficies sueltas o res-
baladizas, hágalo con cuidado ya que el ATV po-
dría derrapar. Si no se corrige un patinazo
inesperado, puede dar lugar a un accidente.
Para reducir la tendencia de las ruedas delanteras
a patinar sobre terreno suelto o resbaladizo, a ve-
ces es útil cargar el peso del cuerpo sobre dichas
ruedas.Si las ruedas traseras del ATV comienzan a pati-
nar en sentido lateral, generalmente se puede re-
cuperar el control girando la dirección (si hay
suficiente espacio para ello) en el sentido del de-
rrape. No se recomienda acelerar ni frenar hasta
haber corregido el derrape.

7-24
1
2
3
4
5
67
8
9
10
11

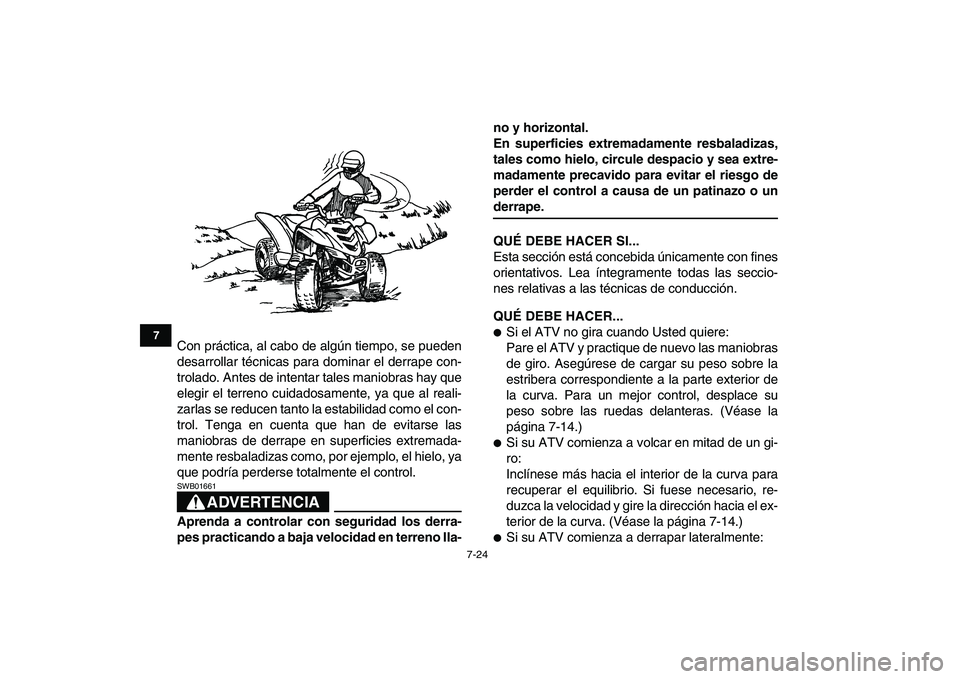

Con práctica, al cabo de algún tiempo, se pueden
desarrollar técnicas para dominar el derrape con-
trolado. Antes de intentar tales maniobras hay que
elegir el terreno cuidadosamente, ya que al reali-
zarlas se reducen tanto la estabilidad como el con-
trol. Tenga en cuenta que han de evitarse las
maniobras de derrape en superficies extremada-
mente resbaladizas como, por ejemplo, el hielo, ya
que podría perderse totalmente el control.
ADVERTENCIA

SWB01661
Aprenda a controlar con seguridad los derra-
pes practicando a baja velocidad en terreno lla-no y horizontal.
En superficies extremadamente resbaladizas,
tales como hielo, circule despacio y sea extre-
madamente precavido para evitar el riesgo de
perder el control a causa de un patinazo o un
derrape.
QUÉ DEBE HACER SI...
Esta sección está concebida únicamente con fines
orientativos. Lea íntegramente todas las seccio-
nes relativas a las técnicas de conducción.
QUÉ DEBE HACER...

Si el ATV no gira cuando Usted quiere:
Pare el ATV y practique de nuevo las maniobras
de giro. Asegúrese de cargar su peso sobre la
estribera correspondiente a la parte exterior de
la curva. Para un mejor control, desplace su
peso sobre las ruedas delanteras. (Véase la
página 7-14.)

Si su ATV comienza a volcar en mitad de un gi-
ro:
Inclínese más hacia el interior de la curva para
recuperar el equilibrio. Si fuese necesario, re-
duzca la velocidad y gire la dirección hacia el ex-
terior de la curva. (Véase la página 7-14.)

Si su ATV comienza a derrapar lateralmente:

7-25
1
2
3
4
5
67
8
9
10
11

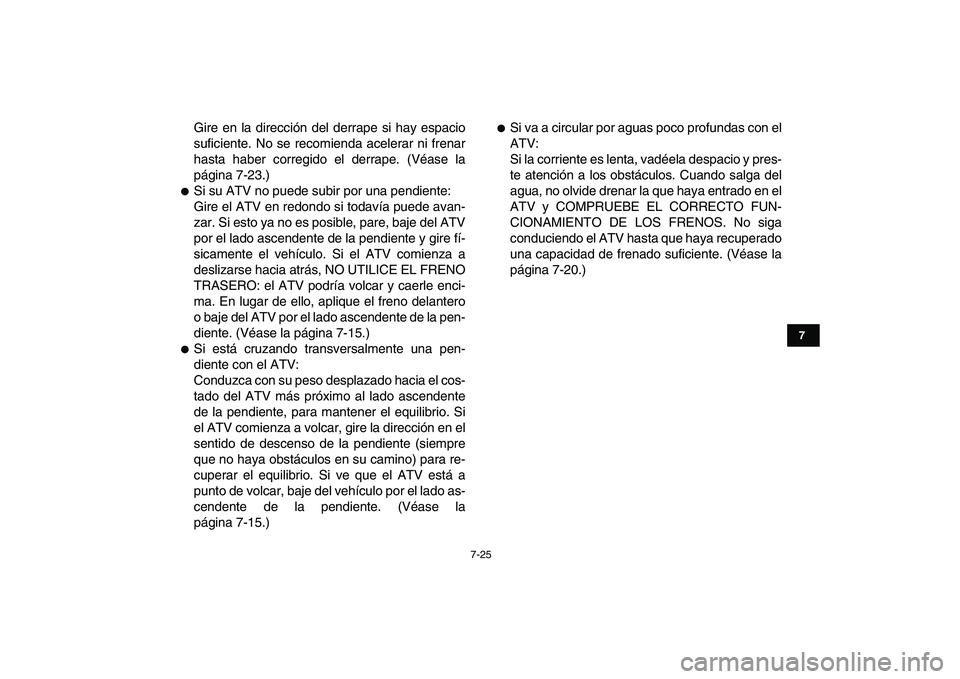

Gire en la dirección del derrape si hay espacio
suficiente. No se recomienda acelerar ni frenar
hasta haber corregido el derrape. (Véase la
página 7-23.)

Si su ATV no puede subir por una pendiente:
Gire el ATV en redondo si todavía puede avan-
zar. Si esto ya no es posible, pare, baje del ATV
por el lado ascendente de la pendiente y gire fí-
sicamente el vehículo. Si el ATV comienza a
deslizarse hacia atrás, NO UTILICE EL FRENO
TRASERO: el ATV podría volcar y caerle enci-
ma. En lugar de ello, aplique el freno delantero
o baje del ATV por el lado ascendente de la pen-
diente. (Véase la página 7-15.)

Si está cruzando transversalmente una pen-
diente con el ATV:
Conduzca con su peso desplazado hacia el cos-
tado del ATV más próximo al lado ascendente
de la pendiente, para mantener el equilibrio. Si
el ATV comienza a volcar, gire la dirección en el
sentido de descenso de la pendiente (siempre
que no haya obstáculos en su camino) para re-
cuperar el equilibrio. Si ve que el ATV está a
punto de volcar, baje del vehículo por el lado as-
cendente de la pendiente. (Véase la
página 7-15.)

Si va a circular por aguas poco profundas con el
ATV:
Si la corriente es lenta, vadéela despacio y pres-
te atención a los obstáculos. Cuando salga del
agua, no olvide drenar la que haya entrado en el
ATV y COMPRUEBE EL CORRECTO FUN-
CIONAMIENTO DE LOS FRENOS. No siga
conduciendo el ATV hasta que haya recuperado
una capacidad de frenado suficiente. (Véase la
página 7-20.)

8-1
1
2
3
4
5
6
78
9
10
11

SBU28781

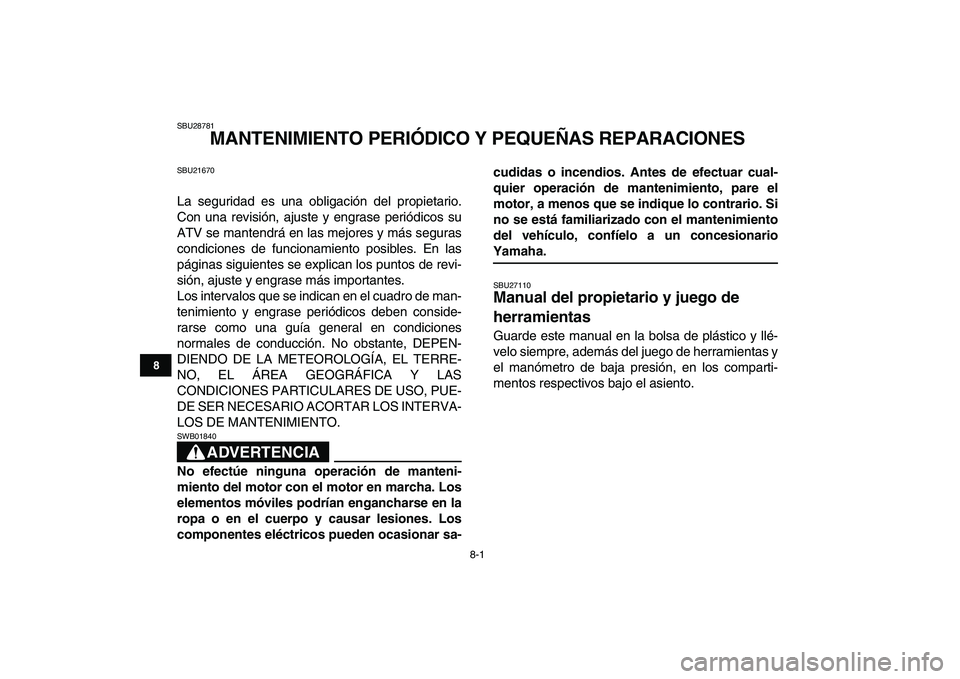

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
SBU21670
La seguridad es una obligación del propietario.
Con una revisión, ajuste y engrase periódicos su
ATV se mantendrá en las mejores y más seguras
condiciones de funcionamiento posibles. En las
páginas siguientes se explican los puntos de revi-
sión, ajuste y engrase más importantes.
Los intervalos que se indican en el cuadro de man-
tenimiento y engrase periódicos deben conside-
rarse como una guía general en condiciones
normales de conducción. No obstante, DEPEN-
DIENDO DE LA METEOROLOGÍA, EL TERRE-
NO, EL ÁREA GEOGRÁFICA Y LAS
CONDICIONES PARTICULARES DE USO, PUE-
DE SER NECESARIO ACORTAR LOS INTERVA-
LOS DE MANTENIMIENTO.
ADVERTENCIA

SWB01840
No efectúe ninguna operación de manteni-
miento del motor con el motor en marcha. Los
elementos móviles podrían engancharse en la
ropa o en el cuerpo y causar lesiones. Los
componentes eléctricos pueden ocasionar sa-cudidas o incendios. Antes de efectuar cual-
quier operación de mantenimiento, pare el
motor, a menos que se indique lo contrario. Si
no se está familiarizado con el mantenimiento
del vehículo, confíelo a un concesionario
Yamaha.
SBU27110
Manual del propietario y juego de
herramientas
Guarde este manual en la bolsa de plástico y llé-
velo siempre, además del juego de herramientas y
el manómetro de baja presión, en los comparti-
mentos respectivos bajo el asiento.

8-2
1
2
3
4
5
6
78
9
10
11

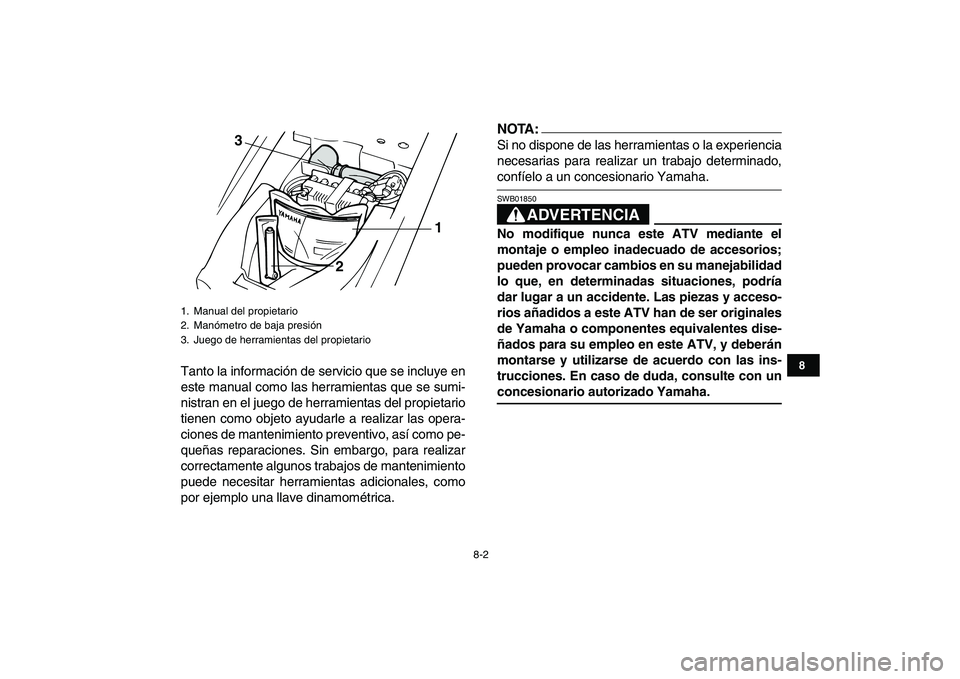

Tanto la información de servicio que se incluye en
este manual como las herramientas que se sumi-
nistran en el juego de herramientas del propietario
tienen como objeto ayudarle a realizar las opera-
ciones de mantenimiento preventivo, así como pe-
queñas reparaciones. Sin embargo, para realizar
correctamente algunos trabajos de mantenimiento
puede necesitar herramientas adicionales, como
por ejemplo una llave dinamométrica.NOTA:
Si no dispone de las herramientas o la experiencia
necesarias para realizar un trabajo determinado,
confíelo a un concesionario Yamaha.
ADVERTENCIA
SWB01850
No modifique nunca este ATV mediante el
montaje o empleo inadecuado de accesorios;
pueden provocar cambios en su manejabilidad
lo que, en determinadas situaciones, podría
dar lugar a un accidente. Las piezas y acceso-
rios añadidos a este ATV han de ser originales
de Yamaha o componentes equivalentes dise-
ñados para su empleo en este ATV, y deberán
montarse y utilizarse de acuerdo con las ins-
trucciones. En caso de duda, consulte con un
concesionario autorizado Yamaha.
1. Manual del propietario
2. Manómetro de baja presión
3. Juego de herramientas del propietario
3
1
2

8-3
1
2
3
4
5
6
78
9
10
11

SBU21742

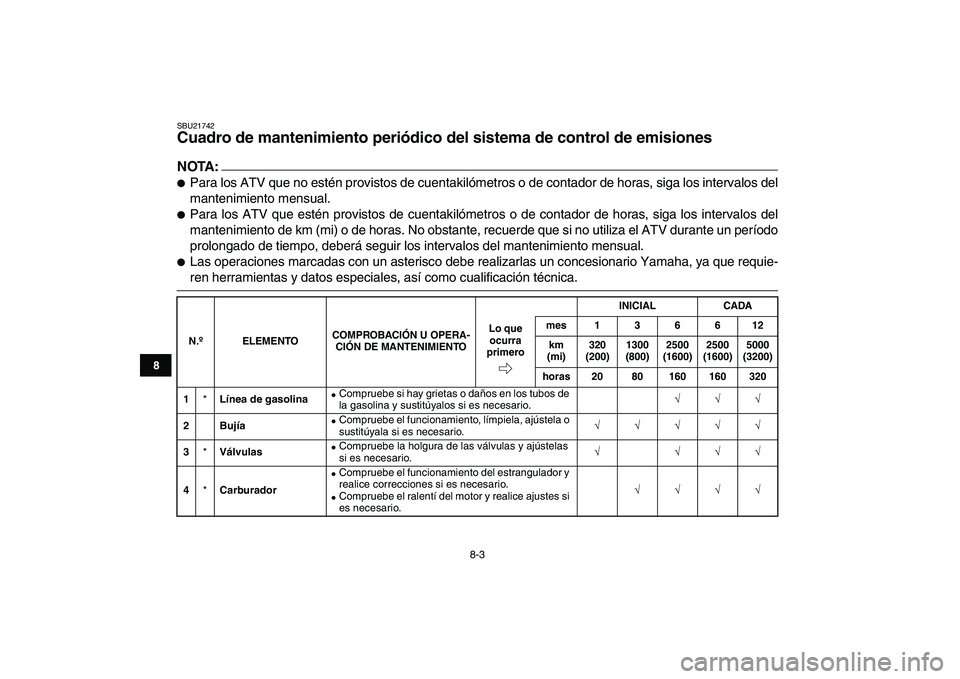

Cuadro de mantenimiento periódico del sistema de control de emisiones
NOTA:


Para los ATV que no estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento mensual.

Para los ATV que estén provistos de cuentakilómetros o de contador de horas, siga los intervalos del
mantenimiento de km (mi) o de horas. No obstante, recuerde que si no utiliza el ATV durante un período
prolongado de tiempo, deberá seguir los intervalos del mantenimiento mensual.

Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica.
N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra
primeromes 1 3 6 6 12
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 3201
*
Línea de gasolina


Compruebe si hay grietas o daños en los tubos de
la gasolina y sustitúyalos si es necesario.
√√√
2 Bujía

Compruebe el funcionamiento, límpiela, ajústela o
sustitúyala si es necesario.
√√√√√
3
*
Válvulas


Compruebe la holgura de las válvulas y ajústelas
si es necesario.
√ √√√
4
*
Carburador


Compruebe el funcionamiento del estrangulador y
realice correcciones si es necesario.

Compruebe el ralentí del motor y realice ajustes si
es necesario.
√√√√

8-4
1
2
3
4
5
6
78
9
10
11

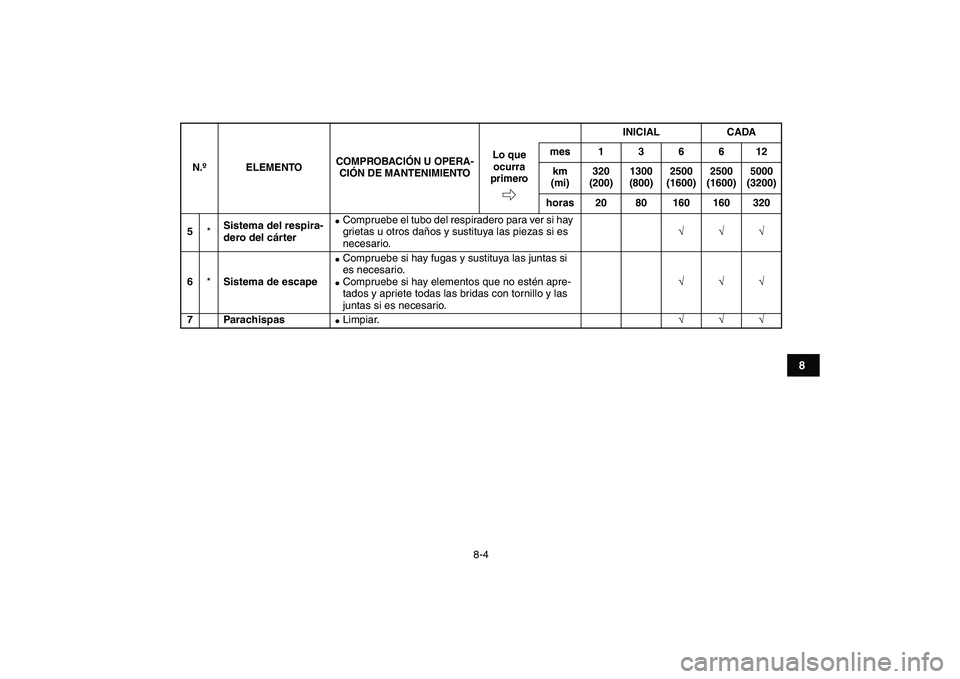

5
*
Sistema del respira-
dero del cárter

Compruebe el tubo del respiradero para ver si hay
grietas u otros daños y sustituya las piezas si es
necesario.
√√√
6
*
Sistema de escape

Compruebe si hay fugas y sustituya las juntas si
es necesario.

Compruebe si hay elementos que no estén apre-
tados y apriete todas las bridas con tornillo y las
juntas si es necesario.
√√√
7 Parachispas

Limpiar.
√√√
N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra
primeromes136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 320

8-5
1
2
3
4
5
6
78
9
10
11

SBU21864

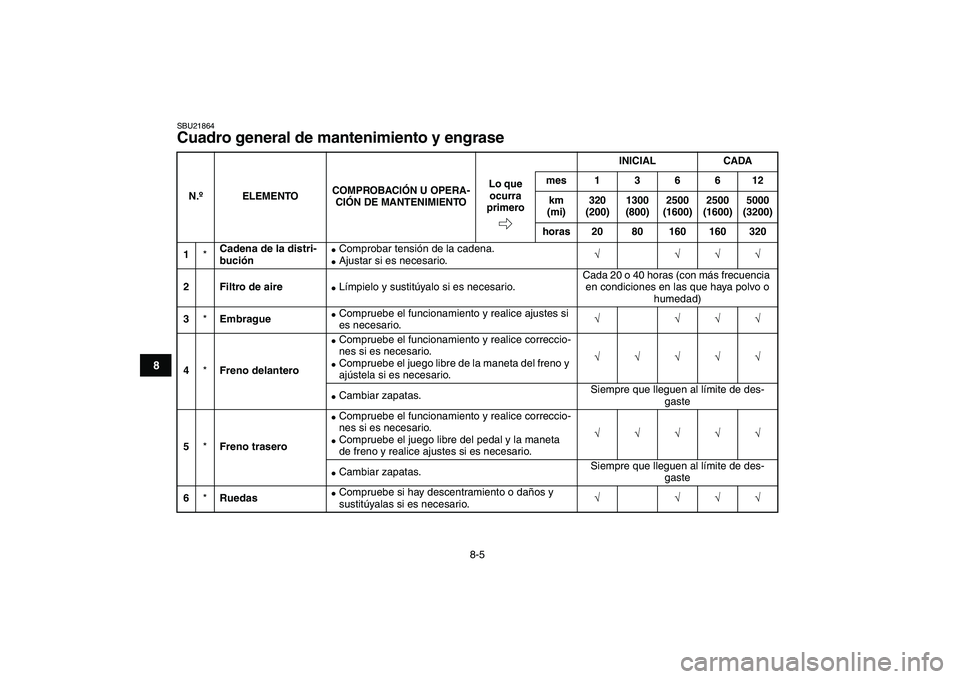

Cuadro general de mantenimiento y engrase
N.ºELEMENTOCOMPROBACIÓN U OPERA-
CIÓN DE MANTENIMIENTOINICIAL CADA
Lo que
ocurra
primeromes 1 3 6 6 12
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
horas 20 80 160 160 3201
*
Cadena de la distri-
bución


Comprobar tensión de la cadena.

Ajustar si es necesario.
√ √√√
2 Filtro de aire

Límpielo y sustitúyalo si es necesario.Cada 20 o 40 horas (con más frecuencia
en condiciones en las que haya polvo o
humedad)
3
*
Embrague

Compruebe el funcionamiento y realice ajustes si
es necesario.
√ √√√
4
*
Freno delantero


Compruebe el funcionamiento y realice correccio-
nes si es necesario.

Compruebe el juego libre de la maneta del freno y
ajústela si es necesario.
√√√√√

Cambiar zapatas.Siempre que lleguen al límite de des-
gaste
5
*
Freno trasero

Compruebe el funcionamiento y realice correccio-
nes si es necesario.

Compruebe el juego libre del pedal y la maneta
de freno y realice ajustes si es necesario.
√√√√√

Cambiar zapatas.Siempre que lleguen al límite de des-
gaste
6
*
Ruedas

Compruebe si hay descentramiento o daños y
sustitúyalas si es necesario.
√ √√√
