8-7
8
5Huile de boîte de
vitesses • Contrôler le niveau d’huile et l’absence de
fuite. √√√√√
• Remplacer. √√√√
6 Huile de couple
conique ar-
rière/huile de dif-
férentiel • Contrôler le niveau d’huile et l’absence de
fuite. √√√√√
• Remplacer. √√
7 *Embrayage • Contrôler le fonctionnement et l’absence de
fuite de liquide.
• Corriger si nécessaire. √√√√√
8 *Système de frei-
nage • Vérifier le fonctionnement, l’usure des pla-
quettes de frein et les fuites de liquide.
• Intervenir si nécessaire, remplacer les pla- quettes si elles sont complètement usées. √√√√√
9 *Frein de station-
nement • Contrôler le fonctionnement, la garde et
l’usure des plaquettes de frein.
• Corriger si nécessaire. Remplacer les pla- quettes si usées jusqu’à la limite. √√√√√
10 *Liquide de frein et
composants in-
ternes • Remplacer le liquide de frein.
• Remplacer les composants internes du maî-
tre-cylindre et les étriers. Tous les 2 ans
N° ÉLÉMENT VÉRIFICATION
INITIAL CHAQUE
Le plus
court des deux in-
tervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heu- res 20 80 160 160 320
U2HC7MF0.book Page 7 Tuesday, April 19, 2016 11:27 AM

8-8
8
11*Durites de frein • Remplacer. Tous les 4 ans
12 *Pédale d’accélé-
rateur
• Contrôler le fonctionnement et la garde.
√√√√√
13 *Câble de déver-
rouillage de la
marche arrière • Contrôler le fonctionnement et régler ou
remplacer si nécessaire. √√√
14 *Roues • Vérifier l’équilibrage, le voile et l’absence de
dommages.
• Équilibrer la roue si nécessaire.
• Remplacer la roue si elle est endommagée ou si le voile est en-dehors des limites spé-
cifiées. √ √√√
• Vérifier et serrer le verrou de talon (pour les modèles qui en sont équipés). Tous les 500 km (300 mi)
15 *Roulements de
roue • Contrôler l’absence de jeu et d’endomma-
gement.
• Remplacer en cas d’endommagement. √ √√√
16 *Suspension avant
et arrière • Contrôler le fonctionnement et l’absence de
fuite d’huile.
• Corriger si nécessaire. √√
N° ÉLÉMENT
VÉRIFICATION INITIAL CHAQUE
Le plus
court des deux in-
tervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heu- res 20 80 160 160 320U2HC7MF0.book Page 8 Tuesday, April 19, 2016 11:27 AM

8-9
8
17*Direction • Contrôler le fonctionnement et l’absence de
jeu. Remplacer en cas d’endommagement.
• Contrôler le pincement. Régler si néces- saire. √√√√√
18 *Douilles de barre
stabilisatrice • S’assurer de l’absence de fissures et de tout
autre endommagement et remplacer si né-
cessaire. √√√
19 *Pivots de bras de
suspension supé-
rieur et inférieur • Lubrifier à l’aide de graisse à base de savon
au lithium. √√√
20 *Articulation ar-
rière et pivots su-
périeur et infé-
rieur • Lubrifier à l’aide de graisse à base de savon
au lithium. √√√
21 *Joint de cardan
d’arbre de trans-
mission • Lubrifier à l’aide de graisse à base de savon
au lithium. √√√
22 *Ancrage du mo-
teur • Contrôler l’absence de craquelures ou autre
endommagement.
• Contrôler le serrage de la boulonnerie. √√√
N° ÉLÉMENT
VÉRIFICATION INITIAL CHAQUE
Le plus
court des deux in-
tervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heu- res 20 80 160 160 320U2HC7MF0.book Page 9 Tuesday, April 19, 2016 11:27 AM

8-10
8
FBU35070N.B.Inspecter et entretenir le véhicule plus fréquemment en cas de conduite brutale ou dans des
conditions difficiles telles que la pluie, la bo ue, le sable ou des zones particulièrement pous-
siéreuses.
 Entretenir le système d’embrayage de la même manière et aux mêmes fréquences que le sys-
tème de freinage.
 Les indications d’entretien du présent document ne doivent pas être considérées comme ex-
haustives, par conséquent, il convient de :
• faire vérifier et entretenir l’YXZ1000R par un concessionnaire Yamaha à intervalles réguliers.23*Soufflets de
demi-arbres
avant et arrière • S’assurer de l’absence de fissures et de tout
autre endommagement et remplacer si né-
cessaire. √√
24 *Visserie • Contrôler l’ensemble de la visserie du châs-
sis.
• Corriger si nécessaire. √√√√√
N° ÉLÉMENT VÉRIFICATION
INITIAL CHAQUE
Le plus
court des deux in-
tervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heu- res 20 80 160 160 320U2HC7MF0.book Page 10 Tuesday, April 19, 2016 11:27 AM

8-11
8
• remplacer immédiatement toute pièce endommagée ou visiblement usée. U2HC7MF0.book Page 11 Tuesday, April 19, 2016 11:27 AM

8-12
8

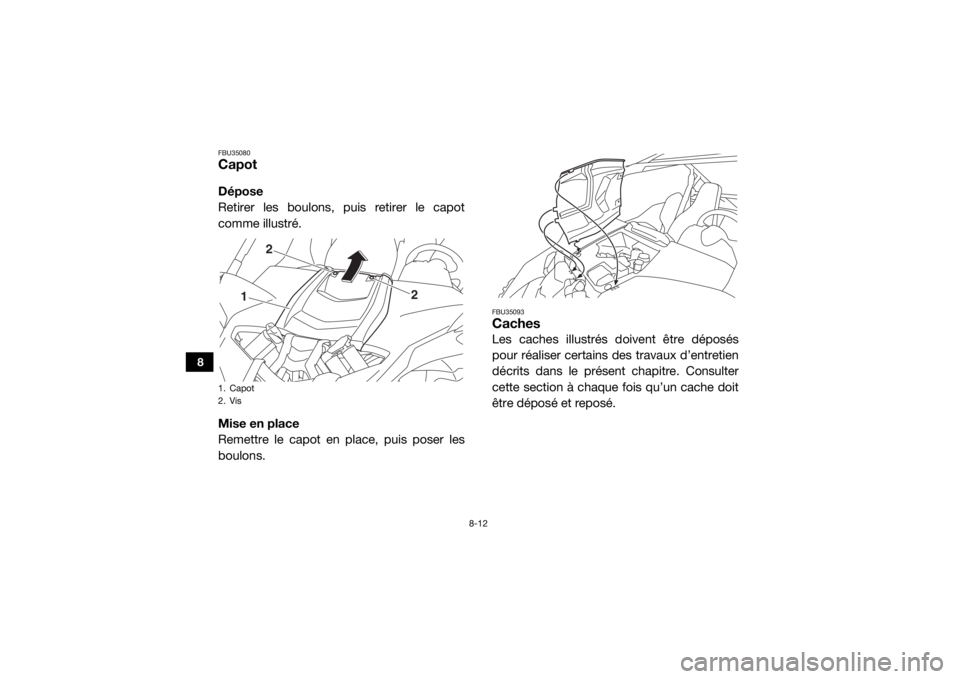

FBU35080CapotDépose
Retirer les boulons, puis retirer le capot
comme illustré.
Mise en place
Remettre le capot en place, puis poser les
boulons.
FBU35093CachesLes caches illustrés doivent être déposés
pour réaliser certains des travaux d’entretien
décrits dans le présent chapitre. Consulter
cette section à chaque fois qu’un cache doit
être déposé et reposé.
1. Capot
2. Vis
1
2
2
U2HC7MF0.book Page 12 Tuesday, April 19, 2016 11:27 AM

8-13
8

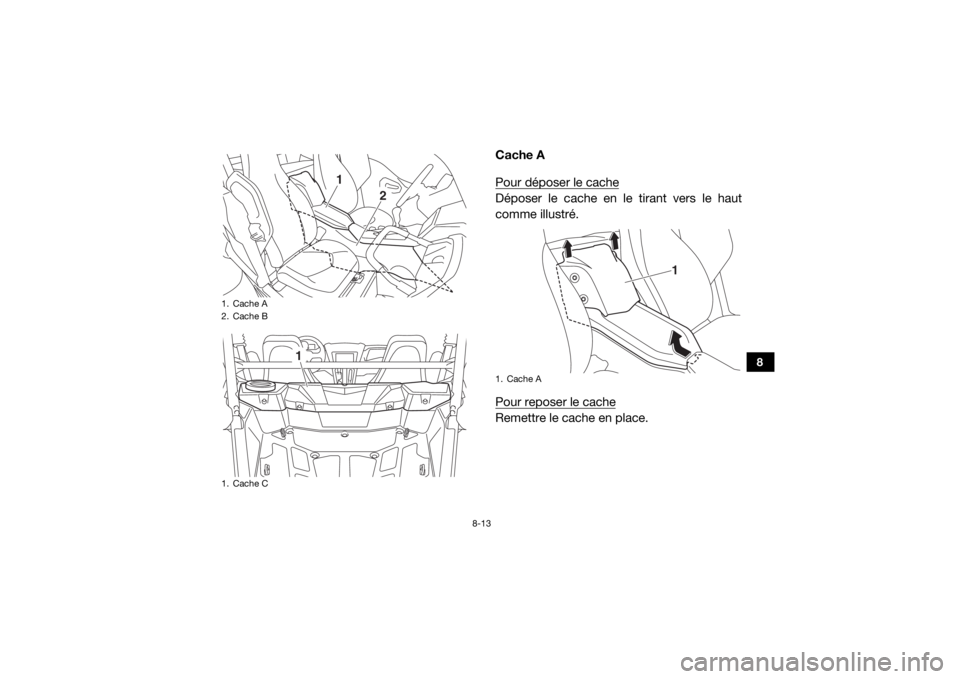

Cache A
Pour déposer le cacheDéposer le cache en le tirant vers le haut
comme illustré.
Pour reposer le cacheRemettre le cache en place.
1. Cache A
2. Cache B
1. Cache C
1
2
1
1. Cache A
1
U2HC7MF0.book Page 13 Tuesday, April 19, 2016 11:27 AM

8-14
8

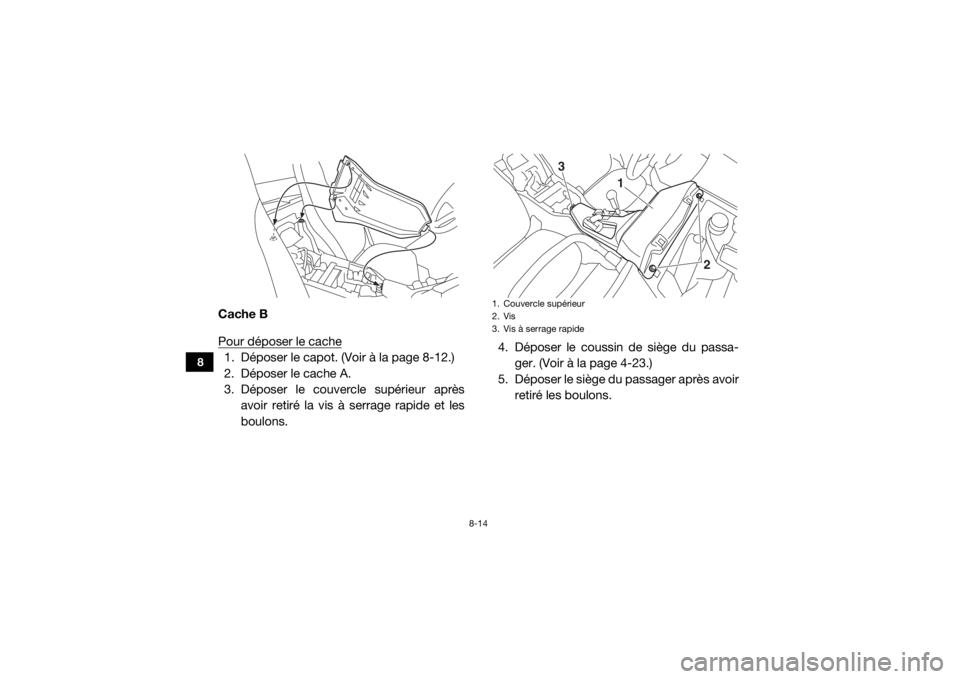

Cache B
Pour déposer le cache1. Déposer le capot. (Voir à la page 8-12.)
2. Déposer le cache A.
3. Déposer le couvercle supérieur aprèsavoir retiré la vis à serrage rapide et les
boulons. 4. Déposer le coussin de siège du passa-
ger. (Voir à la page 4-23.)
5. Déposer le siège du passager après avoir retiré les boulons.
1. Couvercle supérieur
2. Vis
3. Vis à serrage rapide
2
3
1
U2HC7MF0.book Page 14 Tuesday, April 19, 2016 11:27 AM

8-15
8
6. Retirer les vis à serrage rapide et les bou-lons, puis déposer le cache comme illus-
tré. Pour reposer le cache
1. Remettre le cache en place, puis reposer
les boulons et les vis à serrage rapide.
1. Siège du passager
2. Vis
3. Ceinture de sécurité
1
3
2
2
1. Cache B
2. Vis à serrage rapide
3. Vis
1
2
2
3
2
3
3
U2HC7MF0.book Page 15 Tuesday, April 19, 2016 11:27 AM

8-16
8
2. Remettre le siège du passager en placeen le fixant à l’aide des boulons, puis en
serrant ces derniers au couple spécifié.N.B.S’assurer que le cadre du siège est correc-
tement fixé. 
Remettre la ceinture de sécurité du passa-
ger en place.
3. Remettre le coussin de selle du passager
en place.
4. Reposer le couvercle supérieur en le fixant à l’aide des boulons et de la vis à
serrage rapide.
5. Reposer le cache A et le capot.
Cache C
Pour déposer le cacheDéposer les vis à serrage rapide, puis dépo-
ser le cache comme illustré.
1. Cache BCouple de serrage : Boulon du siège du passager :32 N·m (3.2 kgf·m, 23 lb·ft)
1
