5 - 34
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
9. Montieren:
lGleitbuchse 1
lÖldichtungsscheibe 2
(auf Gleitrohr-Nut)
HINWEIS:
Die Gleitbuchse mit dem Gabeldicht-
ring-Treiber 3 in das Gleitrohr ein-
setzen.
Gabeldichtring-Treiber
YM-01442/
90890-01442
10. Montieren:
lDichtring 1
HINWEIS:
Den Dichtring mit dem Gabeldicht-
ring-Treibers 2 in das Gleitrohr ein-
setzen.
Gabeldichtring-Treiber
YM-01442/
90890-01442
11. Montieren:
lSicherungsring 1
HINWEIS:
Den Sicherungsring richtig in die Nut
des Gleitrohres einsetzen.
12. Montieren:
lStaubschutzring 1
HINWEIS:
Lithiumfett auf das Gleitrohr auftra-
gen. 9. Monter:
lBague antifriction 1
lRondelle de bague d’étanchéité
2
Dans l’ouverture de fourreau.
N.B.:
Enfoncer la bague antifriction dans le
fourreau à l’aide de l’outil d’insertion de
joint de fourche 3.
Outil d’insertion de joint
de fourche:
YM-01442/90890-01442
10. Monter:
lBague d’étanchéité 1
N.B.:
Enfoncer la bague d’étanchéité dans le
fourreau à l’aide de l’outil d’insertion de
joint de fourche 2.
Outil d’insertion de joint
de fourche:
YM-01442/90890-01442
11. Monter:
lBague d’arrêt 1
N.B.:
Fixer correctement la bague d’arrêt dans
la gorge du fourreau.
12. Monter:
lJoint antipoussière 1
N.B.:
Appliquer la graisse à base de savon au
lithium sur le tube plongeur.9. Installare:
lMetallo di scorrimento 1
lRondella paraolio 2
Sulla fessura del fodero.
NOTA:
Premere il metallo di scorrimento nel
fodero con l’installatore della guarni-
zione forcella 3.
Installatore della guarni-
zione forcella:
YM-01442/90890-01442
10. Installare:
lParaolio 1
NOTA:
Premere il paraolio nel fodero con
l’installatore della guarnizione forcella
2.
Installatore della guarni-
zione forcella:
YM-01442/90890-01442
11. Installare:
lAnello di arresto 1
NOTA:
Inserire correttamente l’anello di arresto
nella scanalatura nel fodero.
12. Installare:
lGuarnizione parapolvere 1
NOTA:
Applicare grasso a base di sapone di litio
sul tubo di forza.

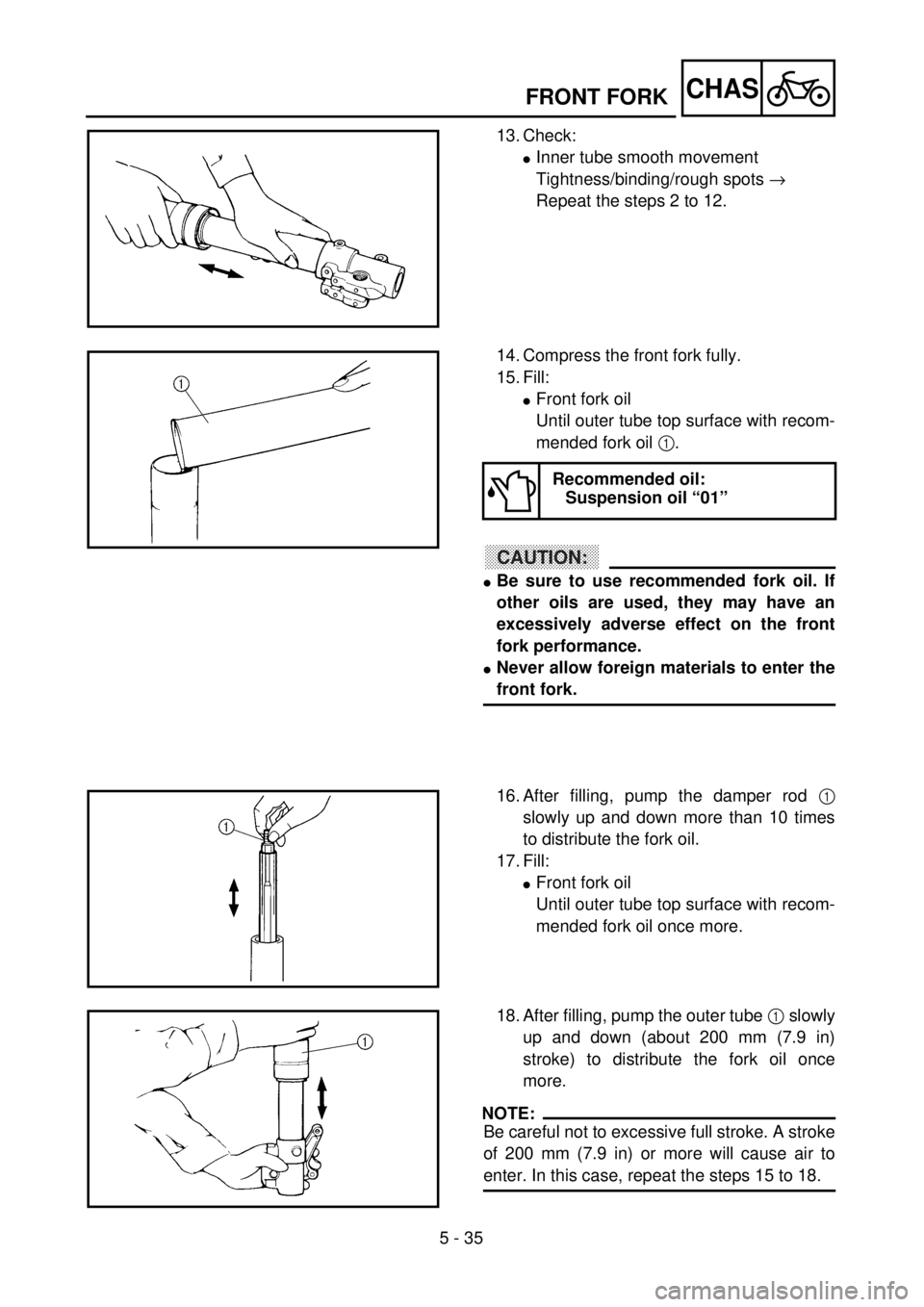

5 - 35
CHASFRONT FORK
13. Check:
lInner tube smooth movement
Tightness/binding/rough spots ®
Repeat the steps 2 to 12.
14. Compress the front fork fully.
15. Fill:
lFront fork oil
Until outer tube top surface with recom-
mended fork oil 1.
ACHTUNG:CAUTION:
lBe sure to use recommended fork oil. If
other oils are used, they may have an
excessively adverse effect on the front
fork performance.
lNever allow foreign materials to enter the
front fork.
Recommended oil:
Suspension oil “01”
16. After filling, pump the damper rod 1
slowly up and down more than 10 times
to distribute the fork oil.
17. Fill:
lFront fork oil
Until outer tube top surface with recom-
mended fork oil once more.
18. After filling, pump the outer tube 1 slowly
up and down (about 200 mm (7.9 in)
stroke) to distribute the fork oil once
more.
NOTE:
Be careful not to excessive full stroke. A stroke
of 200 mm (7.9 in) or more will cause air to
enter. In this case, repeat the steps 15 to 18.

5 - 35
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
13. Kontrollieren:
lLeichtgängigkeit des Stand-
rohres Schwergängigkeit ®
Die Schritte 2 bis 12 wieder-
holen.
14. Die Teleskopgabel ganz zu-
sammendrücken.
15. Befüllen:
lGleitrohr
(bis zum Rand mit Öl 1 der
empfohlenen Sorte)
ACHTUNG:
lAusschließlich Öl der empfohle-
nen Sorte verwenden, um die
richtige Funktion der Teleskop-
gabel zu gewährleisten.
lUNTER KEINEN UMSTÄNDEN
Fremdkörper in die Teleskopga-
bel eindringen lassen.
Empfohlene Ölsorte
Gabelöl “01”
16. Nach dem Befüllen der Gabel
muß das Dämpferrohr 1
mehrmals (mindestens 10
Mal) ein- und ausgefedert wer-
den, damit sich das Gabelöl
verteilt.
17. Befüllen:
lGleitrohr
(bis zum Rand mit Öl der
empfohlenen Sorte)
18. Danach muß das Standrohr 1
langsam um maximal 200 mm
ein- und ausgefedert werden,
damit sich das Gabelöl verteilt.
HINWEIS:
Wird das Standrohr mehr als
200 mm ein- oder ausgefedert, tritt
Luft ein. In diesem Fall die Schritte
15 bis 18 wiederholen. 13. Contrôler:
lMouvement régulier du tube
plongeur
Raideur/coincement/point dur
® Répéter les étapes du 2 à 12.
14. Comprimer la fourche avant com-
plètement.
15. Remplir:
lHuile de fourche avant
Jusqu’au sommet du fourreau
avec l’huile de fourche recom-
mandée 1.
ATTENTION:
lToujours utiliser l’huile de fourche
recommandée. Si d’autres huiles
sont utilisées, elles peuvent avoir un
effet nuisible sur le fonctionnement
de la fourche avant.
lNe jamais laisser de substance
étrangère pénétrer dans la fourche
avant.
Huile recommandée:
Huile de suspension
“01”
16. Après le remplissage, pomper
lentement plus de 10 fois vers le
haut et le bas la tige d’amortis-
seur 1 pour distribuer l’huile du
fourche.
17. Remplir:
lHuile de fourche avant
Une nouvelle fois jusqu’au
sommet du fourreau avec
l’huile de fourche recomman-
dée.
18. Une fois le remplissage de l’huile
de fourche terminé, pomper le
fourreau 1 de haut en bas
(course de environ 200 mm
(7,9 in)) pour assurer une nou-
velle fois la bonne répartition de
l’huile de fourche.
N.B.:
Faire attention à ne pas dépasser la
pleine course. Une course de 200 mm
(7,9 in) ou plus fera entrer de l’air. Dans
ce cas, répéter les étapes 15 à 18.13. Controllare:
lMovimento agevole del tubo di
forza
Tenuta/resistenza/punti rugo-
si® Ripetere le fasi da 2 a 12.
14. Comprimere completamente la
forcella anteriore.
15. Riempire:
lOlio forcella anteriore
fino alla superficie superiore
del fodero con olio per forcelle
raccomandato 1.
ATTENZIONE:
lAccertarsi di impiegare olio per for-
celle raccomandato. Se si impiegano
altri oli, questi potrebbero avere
effetti collaterali eccessivi sulle pre-
stazioni della forcella anteriore.
lNon fare penetrare mai materiale
estraneo nella forcella anteriore.
Olio raccomandato:
Olio per sospensioni
“01”
16. Dopo il riempimento, pompare
lentamente l’asta pompante 1 su
e giù per più di 10 volte per distri-
buire l’olio della forcella.
17. Riempire:
lOlio forcella anteriore
ancora una volta fino alla
superficie superiore del fodero
con olio per forcelle raccoman-
dato.
18. Dopo il riempimento, pompare
ancora una volta lentamente il
fodero 1 su e giù (corsa di circa
200 mm (7,9 in)) per distribuire
l’olio della forcella.
NOTA:
Fare attenzione a non superare il fondo
corsa. Una corsa di 200 mm (7,9 in) o
più farà penetrare l’aria. In tal caso, ripe-
tere le fasi da 15 a 18.

5 - 36
CHASFRONT FORK
19. Wait ten minutes until the air bubbles
have been removed from the front fork,
and the oil has dispense evenly in system
before setting recommended oil level.
NOTE:
Fill with the fork oil up to the top end of the
outer tube, or the fork oil will not spread over to
every part of the front forks, thus making it
impossible to obtain the correct level.
Be sure to fill with the fork oil up to the top of
the outer tube and bleed the front forks.
20. Measure:
lOil level (left and right) a
Out of specification ® Adjust.
NOTE:
Be sure to install the spring guide 2 when
checking the oil level.
WARNING
Never fail to make the oil level adjustment
between the maximum and minimum level
and always adjust each front fork to the
same setting. Uneven adjustment can
cause poor handling and loss of stability.
Standard oil level:
140 mm (5.51 in)
Extent of adjustment:
80 ~ 150 mm (3.15 ~ 5.91 in)
From top of outer tube with
inner tube and damper rod 1
fully compressed without
spring.

5 - 36
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
19. Zehn Minuten warten, bis et-
waige Luftbläschen sich auf-
gelöst haben, bevor der Ga-
belölstand gemessen wird.
HINWEIS:
Das Gleitrohr bis zum Rand mit Ga-
belöl befüllen, anderenfalls verteilt
sich das Öl nicht richtig und kann der
richtige Ölstand nicht erreicht wer-
den.
Sicherstellen, daß sich keine Luft in
der Teleskopgabel befindet.
20. Messen:
lGabelölstand (links und
rechts) a
Unvorschriftsmäßig ® Korri-
gieren.
HINWEIS:
Bei der Gabelölstandkontrolle muß
der Federsitz 2 montiert sein.
WARNUNG
Der Ölstand beider Gabelholme
muß identisch sein und sich im
Sollbereich befinden. Ungleichmä-
ßiger Ölstand in den Gabelholmen
kann Fahrverhalten und Stabilität
beeinträchtigen.
Gabelölstand
(gemessen von der
Oberkante des Stand-
rohres, Gabel und
Dämpferrohr 1 voll-
ständig eingefedert,
ohne Gabelfeder)
Standard
140 mm
Sollbereich
80–150 mm
19. Attendre dix minutes jusqu’à ce
que les bulles d’air aient disparu
de la fourche avant et que l’huile
se soit uniformément répartie
dans le circuit avant d’ajuster le
niveau d’huile comme préconisé.
N.B.:
Verser de l’huile de fourche jusqu’à
l’extrémité supérieure du fourreau, sinon
l’huile ne se répandra pas correctement
dans les bras de fourche et le niveau
d’huile correct ne pourra être atteint.
Toujours verser de l’huile de fourche
jusqu’à l’extrémité supérieure du tube
extérieur et purger les bras de fourche.
20. Mesurer:
lNiveau d’huile (gauche et
droit) a
Hors spécification ® Régler.
N.B.:
Toujours installer le guide 2 de ressort
lors de la vérification du niveau d’huile.
AVERTISSEMENT
Toujours veiller à ce que le niveau
d’huile se situe entre les repères de
niveau maximum et minimum et à ce
que le niveau d’huile dans chacun
bras de fourche soit identique. Un
réglage inégal peut entraîner une
mauvaise maniabilité et une perte de
stabilité.
Niveau d’huile standard:
140 mm (5,51 in)
Plage de réglage:
80 à 150 mm
(3,15 à 5,91 in)
Du haut du fourreau
avec le tube plongeur et
la tige d’amortisseur 1
entièrement comprimés
sans ressort plongeur.
19. Attendere dieci minuti finché non
vengono rimosse le bolle d’aria
dalla forcella anteriore e finché
l’olio non si è distribuito unifor-
memente nel sistema prima di
impostare il livello di olio racco-
mandato.
NOTA:
Riempire con olio per forcelle fino
all’estremità superiore del fodero altri-
menti l’olio non si distribuirà in ogni
parte delle forcelle anteriori, rendendo
impossibile ottenere il livello corretto.
Accertarsi di riempire con olio per for-
celle fino all’estremità superiore del
fodero e spurgare le forcelle anteriori.
20. Misurare:
lLivello dell’olio (sinistra e
destra) a
Fuori specifica ® Regolare.
NOTA:
Accertarsi di installare la guida della
molla 2 quando si controlla il livello
dell’olio.
AVVERTENZA
Non omettere mai di regolare il livello
dell’olio tra il livello massimo e
minimo e regolare sempre ogni for-
cella anteriore nello stesso modo. Una
regolazione disuguale può determi-
nare difficoltà di manovrabilità e per-
dita di stabilità.
Livello olio standard:
140 mm (5,51 in)
Portata della regolazione:
80 ~ 150 mm
(3,15 ~ 5,91 in)
Dalla parte superiore
del fodero con il tubo di
forza e l’asta pompante
1 completamente com-
pressi senza molla.

5 - 37
CHASFRONT FORK

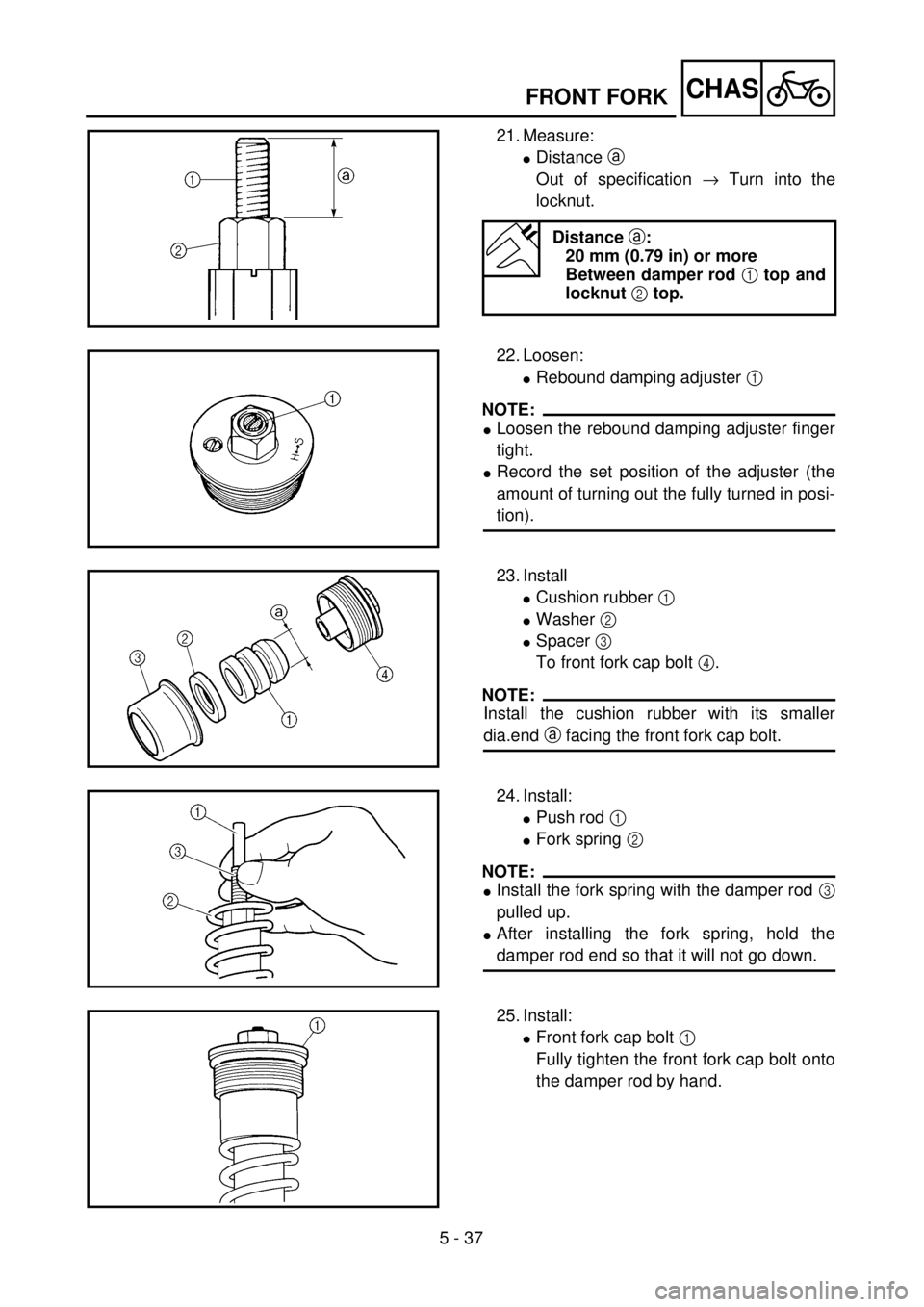

21. Measure:
lDistance a
Out of specification ® Turn into the
locknut.
Distance a:
20 mm (0.79 in) or more
Between damper rod 1 top and
locknut 2 top.
22. Loosen:
lRebound damping adjuster 1
NOTE:
lLoosen the rebound damping adjuster finger
tight.
lRecord the set position of the adjuster (the
amount of turning out the fully turned in posi-
tion).
23. Install
lCushion rubber 1
lWasher 2
lSpacer 3
To front fork cap bolt 4.
NOTE:
Install the cushion rubber with its smaller
dia.end a facing the front fork cap bolt.
24. Install:
lPush rod 1
lFork spring 2
NOTE:
lInstall the fork spring with the damper rod 3
pulled up.
lAfter installing the fork spring, hold the
damper rod end so that it will not go down.
25. Install:
lFront fork cap bolt 1
Fully tighten the front fork cap bolt onto
the damper rod by hand.

5 - 37
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
21. Messen:
lGewindelänge a
Unvorschriftsmäßig ® Die
Sicherungsmutter hineindre-
hen.
Gewindelänge a
(Abstand zwischen der
Oberkante des Dämpfer-
rohrs 1 und der Ober-
kante der
Sicherungsmutter 2)
min. 20 mm
22. Herausdrehen:
lZugstufendämpfungs-Ein-
stellschraube 1
HINWEIS:
lDie Zugstufendämpfungs-Einstell-
schraube bis zum Anschlag her-
ausdrehen.
lDie Einstellung (Anzahl Rasten nach
völligem Hineindrehen) aufschrei-
ben.
23. Montieren:
lDämpfergummi 1
lScheibe 2
lDistanzstück 3
(an Telegabelverschluß-
schraube 4)
HINWEIS:
Das Dämpfergummi mit dem kleine-
ren Ende a zur Telegabelverschluß-
schraube einbauen.
24. Montieren:
lDruckstange 1
lGabelfeder 2
HINWEIS:
lDie Gabelfeder mit gehobenem
Dämpferrohr 3 einbauen.
lNach dem Einbau der Gabelfeder
das Dämpferrohr festhalten, damit
es nicht herabfällt.
25. Montieren:
lTelegabelverschlußschrau-
be 1
Die Telegabelverschluß-
schraube handfest auf das
Dämpferrohr schrauben. 21. Mesurer:
lDistance a
Hors spécification ® Serrer le
contre-écrou.
Distance a:
20 mm (0,79 in) ou plus
Entre le haut de la tige
d’amortisseur 1 et le
haut du contre-écrou 2.
22. Desserrer:
lDispositif de réglage de
l’amortissement de détente 1
N.B.:
lDesserrer à la main le dispositif de
réglage de l’amortissement de détente.
lNoter la position réglée du dispositif
de réglage de l’amortissement de
détente (le nombre de tours à partir de
la position vissée à fond).
23. Monter:
lGarniture en caoutchouc 1
lRondelle 2
lEntretoise 3
Au bouchon de tube de fourche
4.
N.B.:
Installer la garniture en caoutchouc avec
le côté de plus faible diamètre a face au
bouchon de tube de fourche.
24. Monter:
lTige de poussée 1
lRessort de fourche 2
N.B.:
lInstaller le ressort de fourche tout en
tirant sus la tige d’amortisseur 3.
lAprès avoir installé le ressort de four-
che, maintenir la tige d’amortisseur de
façon à ce qu’elle ne redescende pas.
25. Monter:
lBouchon de tube de fourche 1
Serrer à fond manuellement le
bouchon de tube de fourche sur
la tige d’amortisseur.21. Misurare:
lDistanza a
Fuori specifica ® Avvitare il
controdado.
Distanza a:
20 mm (0,79 in) o oltre
Tra l’asta pompante 1
superiore e il contro-
dado 2 superiore.
22. Allentare:
lRegistro smorzamento di
espansione 1
NOTA:
lAllentare il registro dello smorza-
mento di espansione con le dita.
lRegistrare la posizione preimpostata
del registro (il numero di giri in senso
inverso rispetto alla posizione comple-
tamente avvitata).
23. Installare
lGomma tampone 1
lRondella 2
lDistanziatore 3
Sulla vite mordente forcella
anteriore 4.
NOTA:
Installare la gomma tampone con l’estre-
mità dal diametro più piccolo a rivolta
verso la vite mordente della forcella
anteriore.
24. Installare:
lAsta di punteria 1
lMolla della forcella 2
NOTA:
lInstallare la molla della forcella con
l’asta pompante 3 estratta.
lDopo aver installato la molla della for-
cella, mantenere l’estremità dell’asta
pompante in modo tale che non possa
cadere.
25. Installare:
lVite mordente forcella ante-
riore 1
Serrare completamente con le
mani la vite mordente della for-
cella anteriore sull’asta pom-
pante.

5 - 38
CHASFRONT FORK

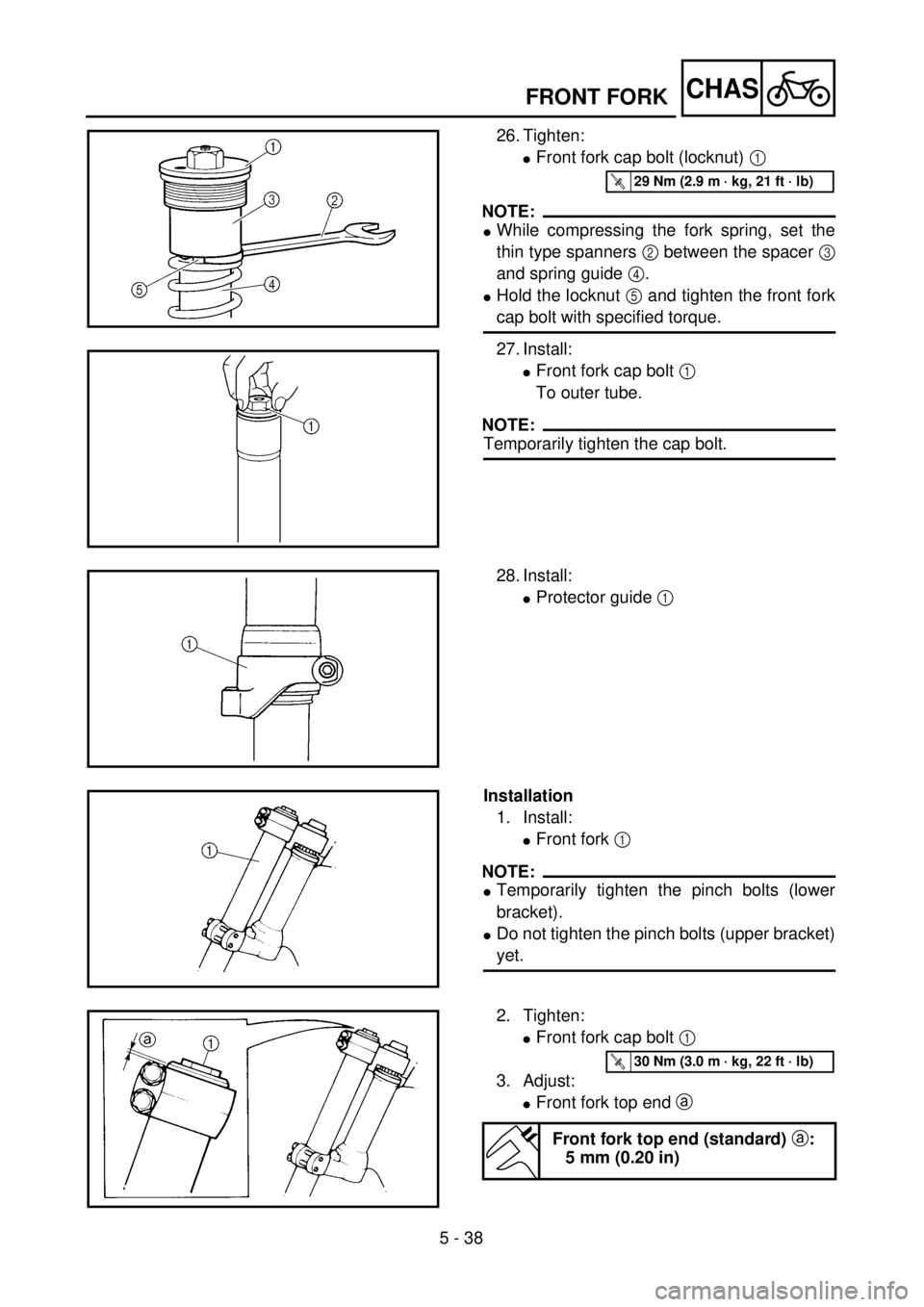

26. Tighten:
lFront fork cap bolt (locknut) 1
NOTE:
lWhile compressing the fork spring, set the
thin type spanners 2 between the spacer 3
and spring guide 4.
lHold the locknut 5 and tighten the front fork
cap bolt with specified torque.
27. Install:
lFront fork cap bolt 1
To outer tube.
NOTE:
Temporarily tighten the cap bolt.
T R..29 Nm (2.9 m · kg, 21 ft · lb)
28. Install:
lProtector guide 1
Installation
1. Install:
lFront fork 1
NOTE:
lTemporarily tighten the pinch bolts (lower
bracket).
lDo not tighten the pinch bolts (upper bracket)
yet.
2. Tighten:
lFront fork cap bolt 1
3. Adjust:
lFront fork top end a
Front fork top end (standard) a:
5 mm (0.20 in)
T R..30 Nm (3.0 m · kg, 22 ft · lb)

5 - 38
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
26. Festziehen:
lTelegabelverschlußschrau-
be (Sicherungsmutter) 1
HINWEIS:
lDie Gabelfeder komprimieren und
dabei einen flachen Schlüssel 2
zwischen dem Distanzstück 3 und
dem Federsitz 4 ansetzen.
lDie Sicherungsmutter 5 gegen-
halten und die Telegabelver-
schlußschraube vorschriftsmäßig
festziehen.
27. Montieren:
lTelegabelverschlußschrau-
be (Sicherungsmutter) 1
(am Gleitrohr)
HINWEIS:
Die Verschlußschraube provisorisch
festziehen.
T R..29 Nm (2,9 m · kg)
28. Montieren:
lProtektor-Führung 1
Einbau
1. Montieren:
lTeleskopgabel 1
HINWEIS:
lDie Klemmschrauben (untere Ga-
belbrücke) provisorisch festziehen.
lDie Klemmschrauben (obere Ga-
belbrücke) noch nicht festziehen.
2. Festziehen:
lTelegabelverschlußschrau-
be 1
3. Einstellen:
lPosition a der oberen Ga-
belbrücke
Standard-Position a
der oberen Gabel-
brücke
5 mm
T R..30 Nm (3,0 m · kg)
26. Serrer:
lBouchon de tube de fourche
(contre-écrou) 1
N.B.:
lTout en comprimant le ressort de four-
che, placer la clé à ergots fine 2 entre
l’entretoise 3 et le guide de ressort
4.
lMaintenir le contre-écrou 5 et serrer
le bouchon de tube de fourche au cou-
ple de serrage spécifié.
27. Monter:
lBouchon de tube de fourche 1
Sur le fourreau.
N.B.:
Serrer le bouchon de tube de fourche de
quelques tours.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
28. Monter:
lGuide de protection 1
Montage
1. Monter:
lFourche avant 1
N.B.:
lSerrer provisoirement les boulons de
bridage (té inférieur).
lNe pas encore serrer les boulons de
bridage (té supérieur).
2. Serrer:
lBouchon de tube de fourche 1
3. Régler:
lSommet de bras de fourche
avant a
Sommet de bras de four-
che avant (standard) a:
5 mm (0,20 in)
T R..30 Nm (3,0 m · kg, 22 ft · lb)
26. Serrare:
lVite mordente forcella ante-
riore (controdado) 1
NOTA:
lComprimendo la molla della forcella,
inserire le chiavi di tipo sottile 2 tra il
distanziatore 3 e la guida della molla
4.
lMantenere il controdado 5 e serrare
la vite mordente della forcella ante-
riore alla coppia di serraggio specifi-
cata.
27. Installare:
lVite mordente forcella ante-
riore 1
Sul fodero.
NOTA:
Serrare temporaneamente il tappo filet-
tato.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
28. Installare:
lGuida dispositivo di protezione
1
Installazione
1. Installare:
lForcella anteriore 1
NOTA:
Serrare temporaneamente i bulloni di
serraggio (piastra inferiore).
lNon serrare ancora i bulloni di serrag-
gio (piastra superiore).
2. Serrare:
lVite mordente forcella ante-
riore 1
3. Regolare:
lEstremità superiore forcella
anteriore a
Estremità superiore for-
cella anteriore (standard)
a:
5 mm (0,20 in)
T R..30 Nm (3,0 m · kg, 22 ft · lb)

5 - 39
CHASFRONT FORK
4. Tighten:
lPinch bolt (upper bracket) 1
lPinch bolt (lower bracket) 2
ACHTUNG:CAUTION:
Tighten the lower bracket to specified
torque. If torqued too much, it may cause
the front fork to malfunction.
5. Install:
lBrake hose holder 1
lBrake caliper 2
lBolt (brake caliper) 3
NOTE:
Fit the brake hose holder cut a over the pro-
jection b on the front fork and clamp the brake
hose.
6. Install:
lBrake hose holder 1
lBolt (brake hose holder) 2
lProtector 3
lBolt (protector) 4
NOTE:
When installing the brake hose holder, pass
the brake hose 5 in front of the axle boss a,
then fit it into the hose groove b so that the
brake hose does not contact the nut (wheel
axle).
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
7. Adjust:
lRebound damping force
NOTE:
Turn in the damping adjuster 1 finger-tight
and then turn out to the originally set position.
