YAMAHA YZ250F 2001 Notices Demploi (in French)

5 - 44
CHAS
GUIDON
LENKER
MANUBRIO
7. Montieren:
lMotorstoppschalter 1
lKupplungshebel-Halterung
2
lSchraube (Halterung) 3
lDekompressionshebel-Hal-
terung 4
lSchraube (Dekompressi-
onshebel-Halterung) 5
lKabelbinder 6
HINWEIS:
lMotorstoppschalter, Kupplungshe-
bel-Halterung, Dekompressionshe-
bel-Halterung und Kabelbinder ge-
mäß den in der Abbildung
gezeigten Abmessungen montie-
ren.
lDas Motorstoppschalter-Kabel mit-
tig durch die Kupplungshebel-Hal-
terung führen.
T R..4 Nm (0,4 m · kg)
T R..4 Nm (0,4 m · kg)
8. Montieren:
lKupplungszug 1
lDekompressionszug 2
HINWEIS:
Lithiumfett auf die Enden des Kupp-
lungsseilzugs und des Dekompressi-
onsseilzugs auftragen.
9. Einstellen:
lKupplungszugspiel
Siehe unter “KUPPLUNG
EINSTELLEN” im KAPITEL
3.
lDekompressionszugspiel
am Hebeldrehpunkt
Siehe unter “EINSTELLUNG
DES DEKOMPRESSIONS-
HEBELS” im KAPITEL 3.
10. Die Nummernschild-Befesti-
gung a am Lenker montieren.
11. Das Kraftstofftank-Entlüf-
tungsschlauch-Ende 1 durch
die Bohrung im Nummern-
schild führen. 7. Monter:
lCoupe-circuit du moteur 1
lSupport de levier d’embrayage
2
lBoulon (support de levier
d’embrayage) 3
lSupport du levier de décom-
presseur
4
lBoulon (support du levier de
décompresseur) 5

lBride 6
N.B.:
lLe du moteur, le support de levier
d’embrayage, le support du levier de
décompression et l’attache en plasti-
que doivent être installés en respectant
les dimensions indiquées.
lFaire passer le fil de du moteur au cen-
tre du support d’embrayage.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Monter:
lCâble d’embrayage 1
lCâble de décompression 2
N.B.:
Enduire de graisse à base de savon au
lithium l’extrémité du câble
d’embrayage et l’extrémité du câble de
décompression.
9. Régler:
lJeu du levier d’embrayage
Se reporter à la section
“REGLAGE DE
L’EMBRAYAGE” du CHAPI-
TRE 3.
lJeu au levier de décompression
Se reporter à la section
“REGLAGE DU LEVIER DE
DECOMPRESSION” du
CHAPITRE 3.
10. Fixer la partie de fixation a de la
plaque de numéro au guidon.
11. Introduire l’extrémité de la durit
de mise à l’air du réservoir de
carburant 1 dans le trou de la
plaque de numéro.7. Installare:
lInterruttore di arresto motore
1
lSupporto della leva della fri-
zione 2
lBullone (supporto leva della
frizione) 3
lSupporto leva di decompres-
sione 4
lBullone (supporto leva di
decompressione) 5
lMorsetto 6
NOTA:
lL’interruttore di arresto motore, il sup-
porto della leva della frizione, il sup-
porto della leva di decompressione e il
morsetto vanno installati secondo le
dimensioni illustrate.
lFar passare il cavo dell’interruttore del
motore al centro del supporto della fri-
zione.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
8. Installare:
lCavo frizione 1
lCavo di decompressione 2
NOTA:
Applicare grasso a base di sapone di litio
sull’estremità del cavo della frizione e
sull’estremità del cavo di decompres-
sione.
9. Regolare:
lGioco della leva della frizione
Fare riferimento al paragrafo
“REGOLAZIONE FRI-
ZIONE” nel CAPITOLO 3.
lGioco della leva della decom-
pressione
Fare riferimento al paragrafo
“REGOLAZIONE LEVA DI
DECOMPRESSIONE” nel
CAPITOLO 3.
10. Bloccare la parte del morsetto a
della targa al manubrio.
11. Inserire l’estremità dello sfiata-
toio del carburante 1 nel foro
della targa.

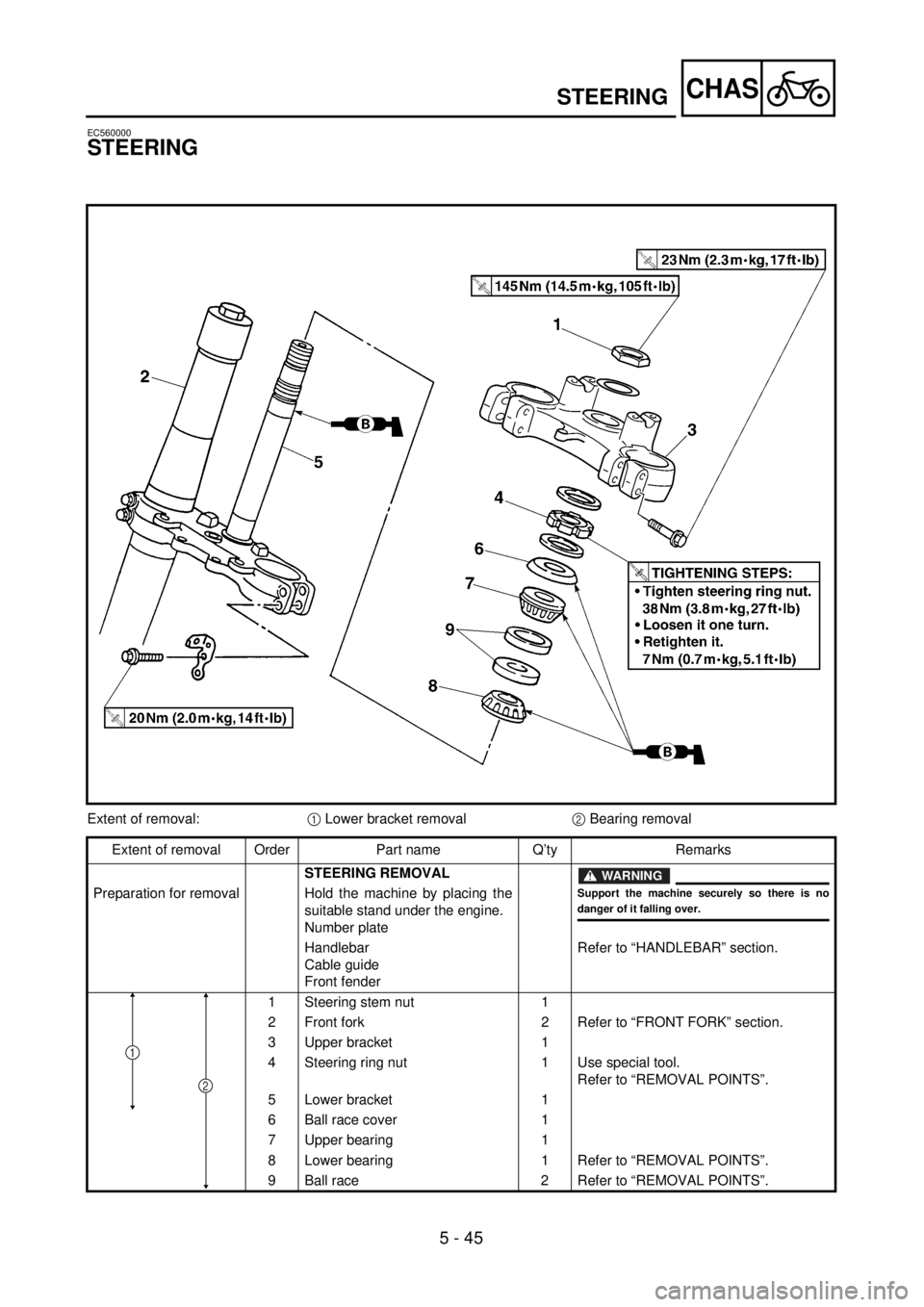

5 - 45
CHAS
EC560000
STEERING
Extent of removal:1 Lower bracket removal2 Bearing removal
Extent of removal Order Part name Q’ty Remarks
STEERING REMOVAL
WARNING
Support the machine securely so there is nodanger of it falling over.Preparation for removal Hold the machine by placing the
suitable stand under the engine.
Number plate
Handlebar
Cable guide
Front fenderRefer to “HANDLEBAR” section.
1 Steering stem nut 1
2 Front fork 2 Refer to “FRONT FORK” section.
3 Upper bracket 1
4 Steering ring nut 1 Use special tool.
Refer to “REMOVAL POINTS”.
5 Lower bracket 1
6 Ball race cover 1
7 Upper bearing 1
8 Lower bearing 1 Refer to “REMOVAL POINTS”.
9Ball race
2Refer to “REMOVAL POINTS”.
2
1
STEERING

5 - 45
CHAS
LENKKOPF
Demontage-Arbeiten:1 Untere Gabelbrücke demontieren2 Lager demontieren
ANZUGSREIHENFOLGE:
lLenkerringmutter mit 38 Nm (3,8 m • kg) festziehen.lUm eine Umdrehung lockern.lNochmals mit 7 Nm (0,7 m • kg) festziehen.
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
LENKKOPF DEMONTIEREN
WARNUNG
Das Motorrad gegen Umfallen sichern.Vorbereitung für den Ausbau Das Motorrad am Motor aufbocken
Nummernschild
Lenker
Kabelführung
Vorderrad-AbdeckungSiehe unter “LENKER”.
1 Lenkkopfmutter 1
2 Teleskopgabel 2 Siehe unter “TELESKOPGABEL”.
3 Obere Gabelbrücke 1
4 Lenkerringmutter 1 Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
5 Untere Gabelbrücke 1
6 Lagerschutzkappe 1
7 Oberes Lager 1
8 Unteres Lager 1 Siehe unter “AUSBAU”.
9 Laufring 2 Siehe unter “AUSBAU”.
1
2
DIRECTION
LENKKOPF
STERZO
DIRECTION
Organisation de la dépose:1 Dépose du té inférieur2 Dépose du roulement
ETAPES DE SERRAGE:
lSerrer l’écrou crénelé de direction à un couple d’environ 38 Nm (3,8 m • kg, 27 ft • lb).lLe desserrer d’un tour.lLe resserrer à un couple d’environ 7 Nm (0,7 m • kg, 5,1 ft • lb)
Organisation de la dépose Ordre Nom de pièce Qté Remarques
DEPOSE DE LA DIRECTION
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risquepas de se renverser.
Préparation pour la dépose Maintenir la machine en plaçant un support
approprié sous le moteur.
Plaque de numéro
Guidon
Guide de câble
Garde-boue avantSe reporter à la section “GUIDON”.
1 Ecrou de colonne de direction 1
2 Fourche avant 2 Se reporter à la section “FOURCHE AVANT”.
3 Té supérieur 1
4 Ecrou crénelé de direction 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
5 Té inférieur 1
6 Couvercle de cage à billes 1
7 Roulement supérieur 1
8 Roulement inférieur 1 Se reporter à “POINTS DE DEPOSE”.
9 Cage à billes 2 Se reporter à “POINTS DE DEPOSE”.
1
2
STERZO
Portata dello smontaggio:1 Rimozione della staffa inferiore 2 Rimozione del cuscinetto
OPERAZIONI DI SERRAGGIO:
lSerrare la ghiera. 38 Nm (3.8 m•kg, 27 ft•lb)
lAllentarla di un giro.
lRiserrarla. 7 Nm (0,7 m • kg, 5,1 ft • lb)
Portata dello smontaggio Ordine Denominazione Quantità Osservazioni
RIMOZIONE DELLO STERZO
AVVERTENZA
Sostenere saldamente il veicolo in modo che non ci siail rischio che si rovesci. Preparazione per la rimozione Mantenere il veicolo posizionando un supporto
idoneo sotto al motore.
Targa
Manubrio
Guidacavo
Parafango anterioreFare riferimento al paragrafo “MANUBRIO”.
1 Dado cannotto dello sterzo 1
2 Forcella anteriore 2Fare riferimento al paragrafo “FORCELLA ANTERIORE”.
3 Piastra superiore 1
4 Ghiera 1 Utilizzare l’utensile speciale.
Fare riferimento a “PUNTI DI RIMOZIONE”.
5 Piastra inferiore 1
6 Coperchio pista 1
7 Cuscinetto superiore 1
8 Cuscinetto inferiore 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
9 Pista 2 Fare riferimento a “PUNTI DI RIMOZIONE”.
1
2

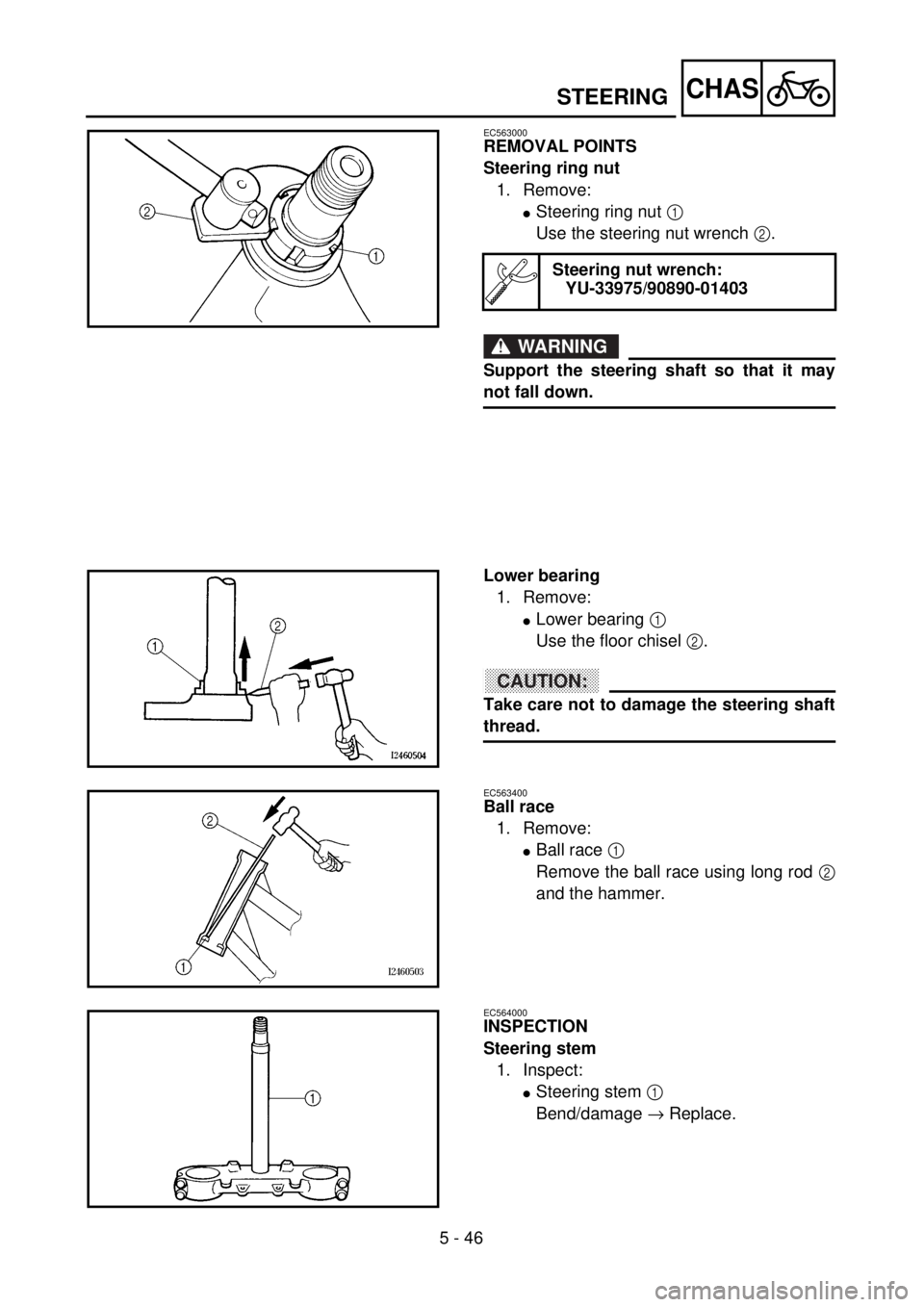

5 - 46
CHAS
EC563000
REMOVAL POINTS
Steering ring nut
1. Remove:
lSteering ring nut 1
Use the steering nut wrench 2.
WARNING
Support the steering shaft so that it may
not fall down.
Steering nut wrench:
YU-33975/90890-01403
Lower bearing
1. Remove:
lLower bearing 1
Use the floor chisel 2.
ACHTUNG:CAUTION:
Take care not to damage the steering shaft
thread.
EC563400
Ball race
1. Remove:
lBall race 1
Remove the ball race using long rod 2
and the hammer.
EC564000
INSPECTION
Steering stem
1. Inspect:
lSteering stem 1
Bend/damage ® Replace.
STEERING

5 - 46
CHAS
AUSBAU
Lenkerringmutter
1. Demontieren:
lLenkerringmutter 1
Den Hakenschlüssel 2 ver-
wenden.
WARNUNG
Die untere Gablebrücke gegen
Herunterfallen sichern.
Hakenschlüssel
YU-33975/
90890-01403
Unteres Lager
1. Demontieren:
lUnteres Lager 1
Einen Meißel 2 verwenden.
ACHTUNG:
Das Lenkrohrgewinde nicht be-
schädigen.
Laufring
1. Demontieren:
lLaufring 1
Den Laufring wie gezeigt mit
einem Hammer und einer
langen Stange 2 aus dem
Lenkkopf heraustreiben.
PRÜFUNG
Lenkrohr
1. Kontrollieren:
lLenkrohr 1
Verbiegung/Beschädi-
gung® Erneuern.
DIRECTION
LENKKOPF
STERZO
POINTS DE DEPOSE
Ecrou crénelé de direction
1. Déposer:
lEcrou crénelé de direction 1
Utiliser la clé pour ecrou cré-
nelé de direction 2.
AVERTISSEMENT
Soutenir arbre de direction afin qu’il
ne tombe pas.
Clé pour ecrou crénelé de
directione:
YU-33975/90890-01403
Roulement inférieur
1. Déposer:
lRoulement inférieur 1
Utiliser un burin 2.
ATTENTION:
Veiller à ne pas endommager le file-
tage de l’arbre de direction.
Cage à billes
1. Déposer:
lCage à billes 1
Enlever la cage à billes en utili-
sant une longue tige 2 et un
marteau.
CONTROLE
Colonne de direction
1. Contrôler:
lColonne de direction 1
Déformations/endommage-
ment ® Remplacer.PUNTI DI RIMOZIONE
Ghiera
1. Rimuovere:
lGhiera 1
Utilizzare la chiave per ghiere
2.
AVVERTENZA
Sostenere l’albero dello sterzo per non
farlo cadere.
Chiave per ghiere:
YU-33975/90890-01403
Cuscinetto inferiore
1. Rimuovere:
lCuscinetto inferiore 1
Utilizzare lo scalpello per pavi-
menti 2.
ATTENZIONE:
Fare attenzione a non danneggiare la
filettatura dell’albero dello sterzo.
Pista
1. Rimuovere:
lPista 1
Rimuovere la pista utilizzando
un’asta lunga 2 ed il martello.
ISPEZIONE
Cannotto dello sterzo
1. Ispezionare:
lCannotto dello sterzo 1
Deformazione/danno ® Sosti-
tuire.

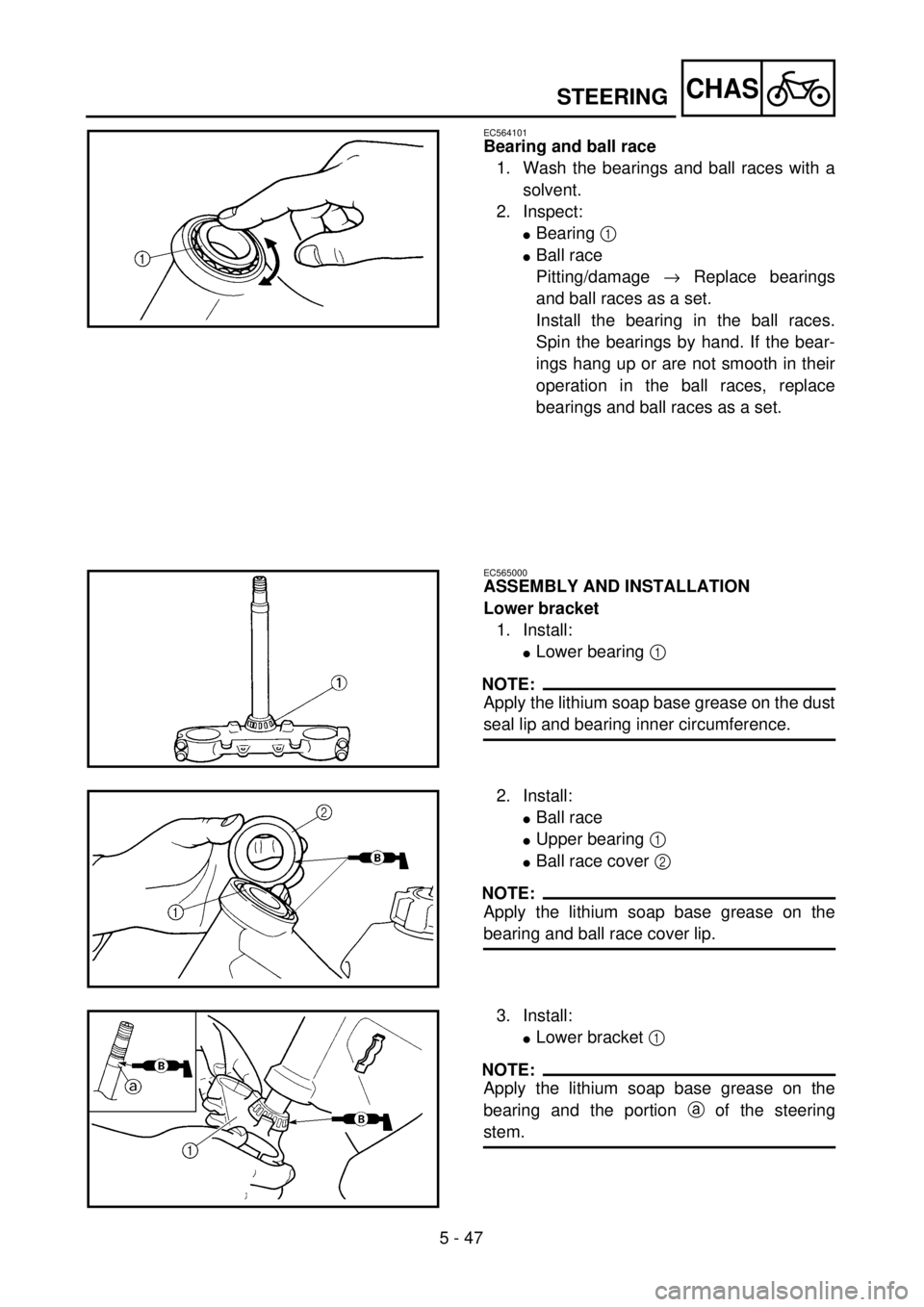

5 - 47
CHASSTEERING
EC564101
Bearing and ball race
1. Wash the bearings and ball races with a
solvent.
2. Inspect:
lBearing 1
lBall race
Pitting/damage ® Replace bearings
and ball races as a set.
Install the bearing in the ball races.
Spin the bearings by hand. If the bear-
ings hang up or are not smooth in their
operation in the ball races, replace
bearings and ball races as a set.
EC565000
ASSEMBLY AND INSTALLATION
Lower bracket
1. Install:
lLower bearing 1
NOTE:
Apply the lithium soap base grease on the dust
seal lip and bearing inner circumference.
2. Install:
lBall race
lUpper bearing 1
lBall race cover 2
NOTE:
Apply the lithium soap base grease on the
bearing and ball race cover lip.
3. Install:
lLower bracket 1
NOTE:
Apply the lithium soap base grease on the
bearing and the portion a of the steering
stem.

5 - 47
CHAS
DIRECTION
LENKKOPF
STERZO
Lager und Laufring
1. Die Lager und Laufringe in Lö-
sungsmittel waschen.
2. Kontrollieren:
lLager 1
lLaufring
Pitting/Beschädigung ®
Lager und Laufringe im Satz
erneuern.
Die Lager in die Laufringe
einbauen. Die Lager mit
dem Finger drehen. Bei
Schwergängigkeit die Lager
und Laufringe im Satz
erneuern.
ZUSAMMENBAU UND MONTAGE
Untere Gabelbrücke
1. Montieren:
lUnteres Lager 1
HINWEIS:
Lithiumfett auf die Staubschutz-
ringlippe und am inneren Lager-Um-
fang auftragen.
2. Montieren:
lLaufring
lOberes Lager 1
lLagerschutzkappe 2
HINWEIS:
Lithiumfett auf Lager und Lager-
schutzkappen-Lippe auftragen.
3. Montieren:
lUntere Gabelbrücke 1
HINWEIS:
Lithiumfett auf das Lager und den
Abschnitt a der Lenkwelle auftra-
gen. Roulement et cage à billes
1. Nettoyer les roulements et les
cages à billes dans du solvant.
2. Contrôler:
lRoulement 1
lCage à billes
Piqûres/endommagements ®
Remplacer les roulements et
les cages à billes.
Monter les billes dans les cages
à billes. Faire tourner les billes
à la main. Si les billes accro-
chent ou ne tournent pas en
douceur dans les cages à billes,
remplacer le jeu complet de
billes et de cages à billes.
REMONTAGE ET MONTAGE
Té inférieur
1. Monter:
lRoulement inférieur 1
N.B.:
Appliquer de la graisse à base de savon
au lithium sur la lèvre du joint antipous-
sière et sur la circonférence interne du
roulement.
2. Monter:
lCage à billes
lRoulement supérieur 1
lCouvercle de cage à billes 2
N.B.:
Appliquer de la graisse de base de savon
au lithium sur le roulement et la lèvre de
couvercle de cage à billes.
3. Monter:
lTé inférieur 1
N.B.:
Appliquer de la graisse à base de savon
au lithium sur le roulement et sur la par-
tie a de la colonne de direction.Cuscinetto e pista
1. Lavare i cuscinetti e le piste con
un solvente.
2. Ispezionare:
lCuscinetto 1
lPista
Vaiolature/danno ® Sostituire
in blocco i cuscinetti e le corse.
Installare il cuscinetto nelle
corse. Provare manualmente la
rotazione del cuscinetto. Se il
cuscinetto si blocca o non si
muove agevolmente nelle
corse, sostituire in blocco il
cuscinetto e le corse.
MONTAGGIO ED INSTALLA-
ZIONE
Staffa inferiore
1. Installare:
lCuscinetto inferiore 1
NOTA:
Applicare grasso a base di sapone di litio
sul labbro del parapolvere e sulla circon-
ferenza interna del cuscinetto.
2. Installare:
lPista
lCuscinetto superiore 1
lCoperchio pista 2
NOTA:
Applicare grasso a base di sapone di litio
sul cuscinetto e al labbro del coperchio
della corsa.
3. Installare:
lStaffa inferiore 1
NOTA:
Applicare grasso a base di sapone di litio
sul cuscinetto e sulla zona a del can-
notto di sterzo.

5 - 48
CHAS

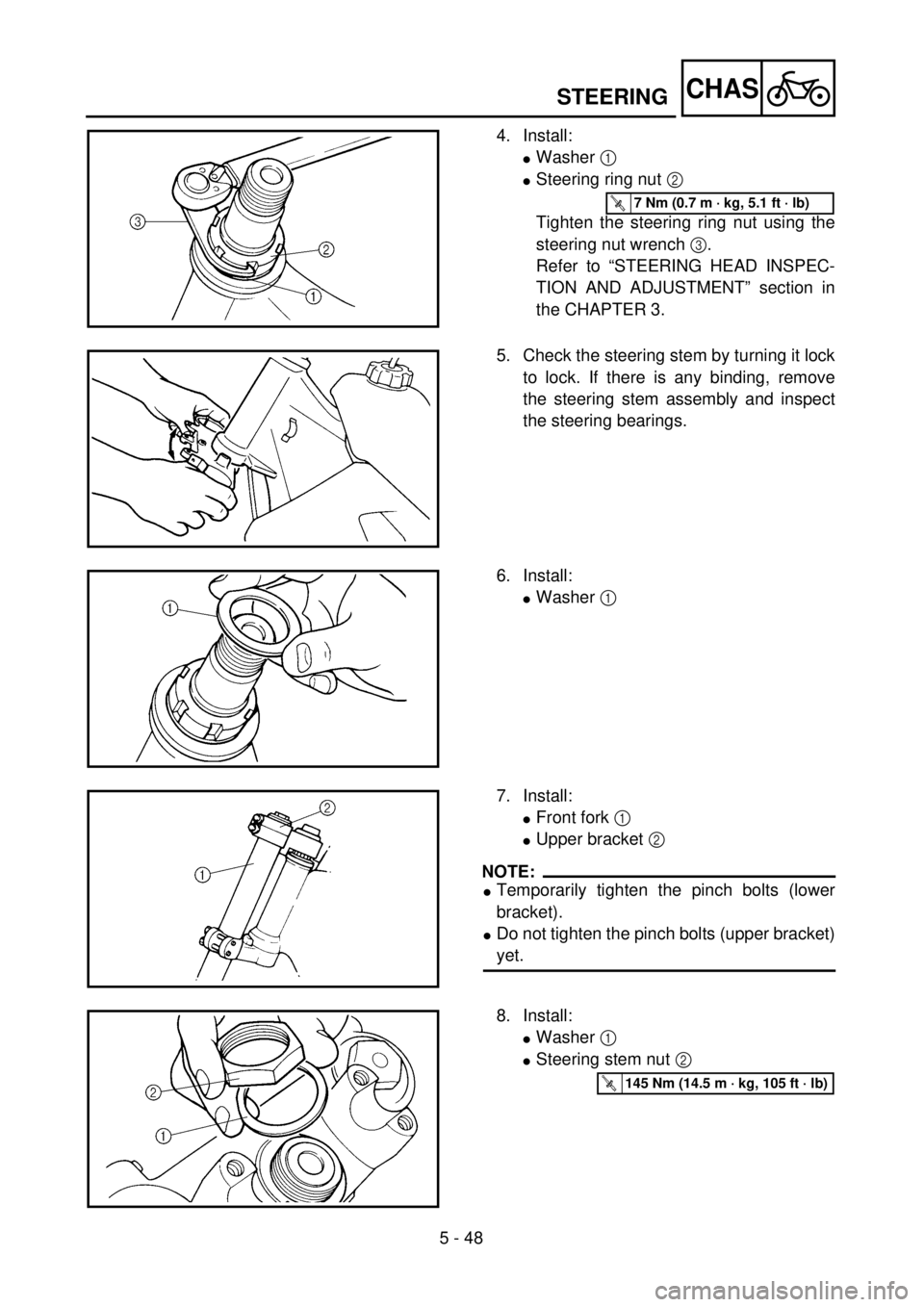

4. Install:
lWasher 1
lSteering ring nut 2
Tighten the steering ring nut using the
steering nut wrench 3.
Refer to “STEERING HEAD INSPEC-
TION AND ADJUSTMENT” section in
the CHAPTER 3.
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
5. Check the steering stem by turning it lock
to lock. If there is any binding, remove
the steering stem assembly and inspect
the steering bearings.
6. Install:
lWasher 1
7. Install:
lFront fork 1
lUpper bracket 2
NOTE:
lTemporarily tighten the pinch bolts (lower
bracket).
lDo not tighten the pinch bolts (upper bracket)
yet.
8. Install:
lWasher 1
lSteering stem nut 2
T R..145 Nm (14.5 m · kg, 105 ft · lb)
STEERING

5 - 48
CHAS
4. Montieren:
lUnterlegscheibe 1
lLenkerringmutter 2
Die Lenkerringmutter mit
dem Hakenschlüssel 3
festziehen.
Siehe unter “LENKER-
KOPF KONTROLLIEREN
UND EINSTELLEN” im
KAPITEL 3.
T R..7 Nm (0,7 m · kg)
5. Den Lenkkopf von Anschlag
bis Anschlag auf Leichtgängig-
keit prüfen. Bei Schwergängig-
keit den Lenkkopf demontie-
ren und die Lager prüfen.
6. Montieren:
lUnterlegscheibe 1
7. Montieren:
lGabelholme 1
lObere Gabelbrücke 2
HINWEIS:
lDie Klemmschrauben der unteren
Gabelbrücke provisorisch festzie-
hen.
lDie Klemmschrauben der oberen
Gabelbrücke noch nicht festzie-
hen.
8. Montieren:
lUnterlegscheibe 1
lLenkkopfmutter 2
T R..145 Nm (14,5 m · kg)
DIRECTION
LENKKOPF
STERZO
4. Monter:
lRondelle 1
lEcrou crénelé de direction 2
Serrer l’écrou crénelé 3 en
utilisant la clé pour écrou annu-
laire.
Se reporter à la section “CON-
TROLE ET REGLAGE DE
LA TETE DE FOURCHE” du
CHAPITRE 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
5. Vérifier la colonne de direction
en la tournant d’une butée à
l’autre. S’il y a un point dur, reti-
rer l’ensemble colonne de direc-
tion et inspecter les roulements de
direction.
6. Monter:
lRondelle 1
7. Monter:
lFourche avant 1
lTé supérieur 2
N.B.:
lSerrer les boulons de bridage (té infé-
rieur) provisoirement.
lNe pas encore serrer les boulons de
bridage (té supérieur).
8. Monter:
lRondelle 1
lEcrou de colonne de direction
2
T R..145 Nm (14,5 m · kg, 105 ft · lb)
4. Installare:
lRondella 1
lGhiera 2
Avvitare la ghiera utilizzando
la chiave per ghiere 3.
Fare riferimento al paragrafo
“ISPEZIONE E REGOLA-
ZIONE DELLA TESTA DI
STERZO” al CAPITOLO 3.
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
5. Controllare il cannotto di sterzo
ruotandolo a tutto sterzo da
entrambi i lati. In caso di resi-
stenza, rimuovere il cannotto di
sterzo completo e ispezionare i
cuscinetti.
6. Installare:
lRondella 1
7. Installare:
lForcella anteriore 1
lPiastra superiore 2
NOTA:
lSerrare temporaneamente i bulloni di
serraggio (piastra inferiore).
lNon serrare ancora i bulloni di serrag-
gio (piastra inferiore).
8. Installare:
lRondella 1
lGhiera 2
T R..145 Nm (14,5 m · kg, 105 ft · lb)

5 - 49
CHASSTEERING

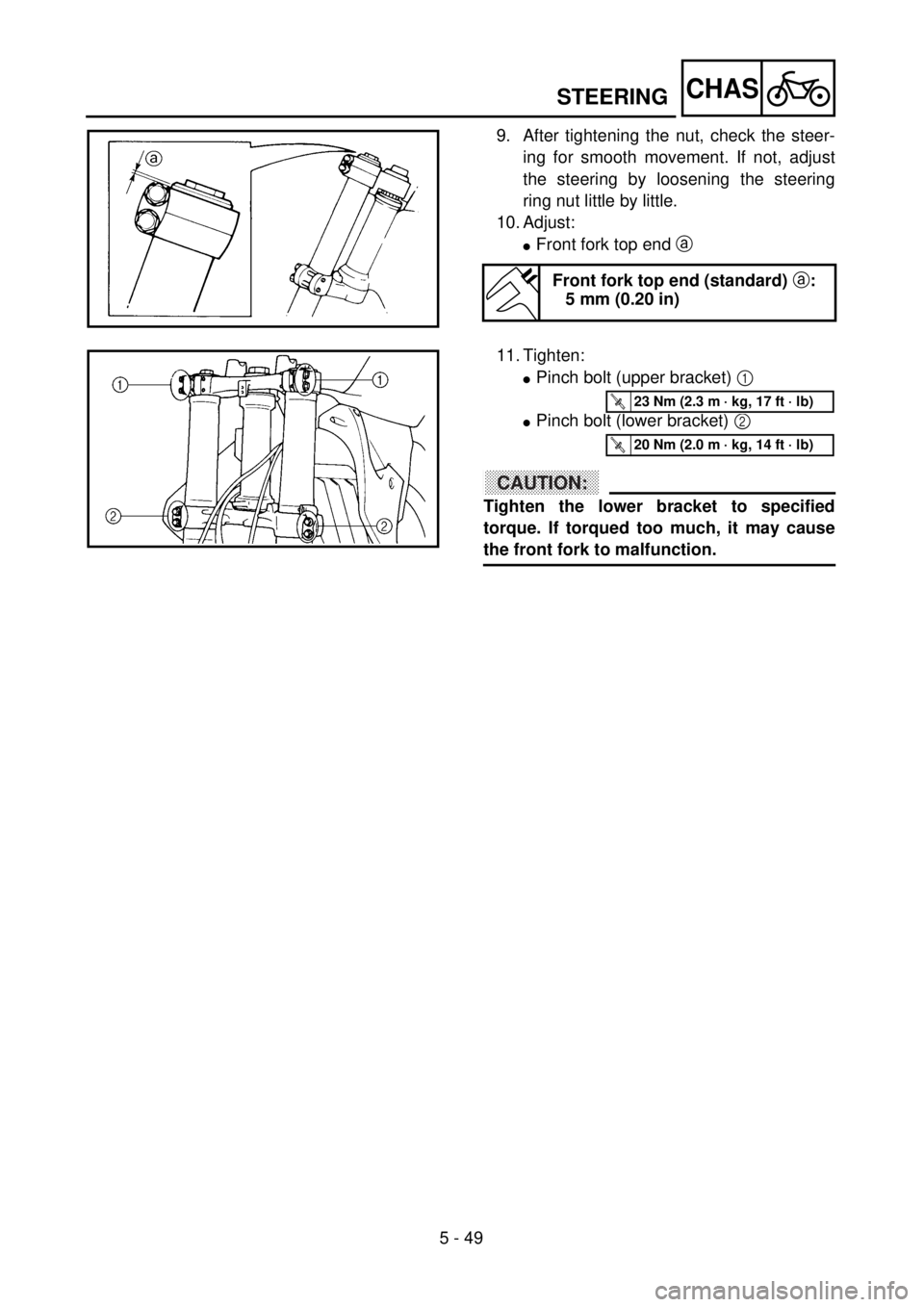

9. After tightening the nut, check the steer-
ing for smooth movement. If not, adjust
the steering by loosening the steering
ring nut little by little.
10. Adjust:
lFront fork top end a
Front fork top end (standard) a:
5 mm (0.20 in)
11. Tighten:
lPinch bolt (upper bracket) 1
lPinch bolt (lower bracket) 2
ACHTUNG:CAUTION:
Tighten the lower bracket to specified
torque. If torqued too much, it may cause
the front fork to malfunction.
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
