YAMAHA YZ250F 2002 Manuale duso (in Italian)

5 - 37
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
21. Messen:
Gewindelänge a
Unvorschriftsmäßig → Die
Sicherungsmutter hineindre-
hen.
Gewindelänge a
(Abstand zwischen der
Oberkante des Dämpfer-
rohrs 1 und der Ober-
kante der
Sicherungsmutter 2)
min. 20 mm
22. Herausdrehen:
Zugstufendämpfungs-Ein-
stellschraube 1
HINWEIS:
Die Zugstufendämpfungs-Einstell-
schraube bis zum Anschlag her-
ausdrehen.
Die Einstellung (Anzahl Rasten nach
völligem Hineindrehen) aufschrei-
ben.
23. Montieren:
Dämpfergummi 1
Scheibe 2
Distanzstück 3
(an Telegabelverschluß-
schraube 4)
HINWEIS:
Das Dämpfergummi mit dem kleine-
ren Ende a zur Telegabelverschluß-
schraube einbauen.
24. Montieren:
Druckstange 1
Gabelfeder 2
HINWEIS:
Die Gabelfeder mit gehobenem
Dämpferrohr 3 einbauen.
Nach dem Einbau der Gabelfeder
das Dämpferrohr festhalten, damit
es nicht herabfällt.
25. Montieren:
Telegabelverschlußschrau-
be 1
Die Telegabelverschluß-
schraube handfest auf das
Dämpferrohr schrauben. 21. Mesurer:
Distance a
Hors spécification → Serrer le
contre-écrou.
Distance a:
20 mm (0,79 in) ou plus
Entre le haut de la tige
d’amortisseur 1 et le
haut du contre-écrou 2.
22. Desserrer:
Dispositif de réglage de
l’amortissement de détente 1
N.B.:
Desserrer à la main le dispositif de
réglage de l’amortissement de détente.
Noter la position réglée du dispositif
de réglage de l’amortissement de
détente (le nombre de tours à partir de
la position vissée à fond).
23. Monter:
Garniture en caoutchouc 1
Rondelle 2
Entretoise 3
Au bouchon de tube de fourche
4.
N.B.:
Installer la garniture en caoutchouc avec
le côté de plus faible diamètre a face au
bouchon de tube de fourche.
24. Monter:
Tige de poussée 1
Ressort de fourche 2
N.B.:
Installer le ressort de fourche tout en
tirant sus la tige d’amortisseur 3.
Après avoir installé le ressort de four-
che, maintenir la tige d’amortisseur de
façon à ce qu’elle ne redescende pas.
25. Monter:
Bouchon de tube de fourche 1
Serrer à fond manuellement le
bouchon de tube de fourche sur
la tige d’amortisseur.21. Misurare:
Distanza a
Fuori specifica → Avvitare il
controdado.
Distanza a:
20 mm (0,79 in) o oltre
Tra l’asta pompante 1
superiore e il contro-
dado 2 superiore.
22. Allentare:
Registro smorzamento di
espansione 1
NOTA:
Allentare il registro dello smorza-
mento di espansione con le dita.
Registrare la posizione preimpostata
del registro (il numero di giri in senso
inverso rispetto alla posizione comple-
tamente avvitata).
23. Installare
Gomma tampone 1
Rondella 2
Distanziatore 3
Sulla vite mordente forcella
anteriore 4.
NOTA:
Installare la gomma tampone con l’estre-
mità dal diametro più piccolo a rivolta
verso la vite mordente della forcella
anteriore.
24. Installare:
Asta di punteria 1
Molla della forcella 2
NOTA:
Installare la molla della forcella con
l’asta pompante 3 estratta.
Dopo aver installato la molla della for-
cella, mantenere l’estremità dell’asta
pompante in modo tale che non possa
cadere.
25. Installare:
Vite mordente forcella ante-
riore 1
Serrare completamente con le
mani la vite mordente della for-
cella anteriore sull’asta pom-
pante.

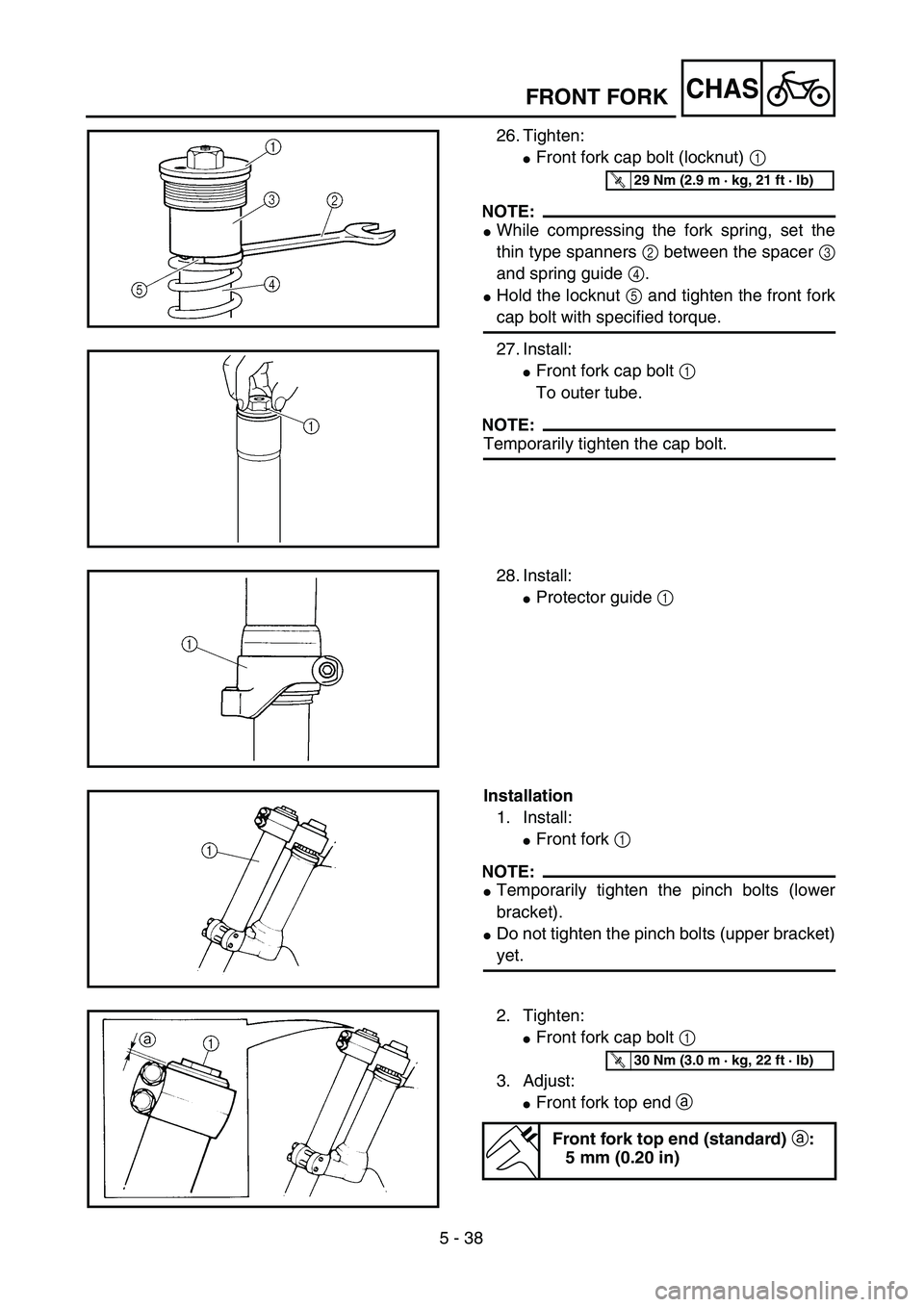

5 - 38
CHASFRONT FORK
26. Tighten:
Front fork cap bolt (locknut) 1
NOTE:
While compressing the fork spring, set the
thin type spanners 2 between the spacer 3
and spring guide 4.
Hold the locknut 5 and tighten the front fork
cap bolt with specified torque.
27. Install:
Front fork cap bolt 1
To outer tube.
NOTE:
Temporarily tighten the cap bolt.
T R..29 Nm (2.9 m · kg, 21 ft · lb)
28. Install:
Protector guide 1
Installation
1. Install:
Front fork 1
NOTE:
Temporarily tighten the pinch bolts (lower
bracket).
Do not tighten the pinch bolts (upper bracket)
yet.
2. Tighten:
Front fork cap bolt 1
3. Adjust:
Front fork top end a
Front fork top end (standard) a:
5 mm (0.20 in)
T R..30 Nm (3.0 m · kg, 22 ft · lb)

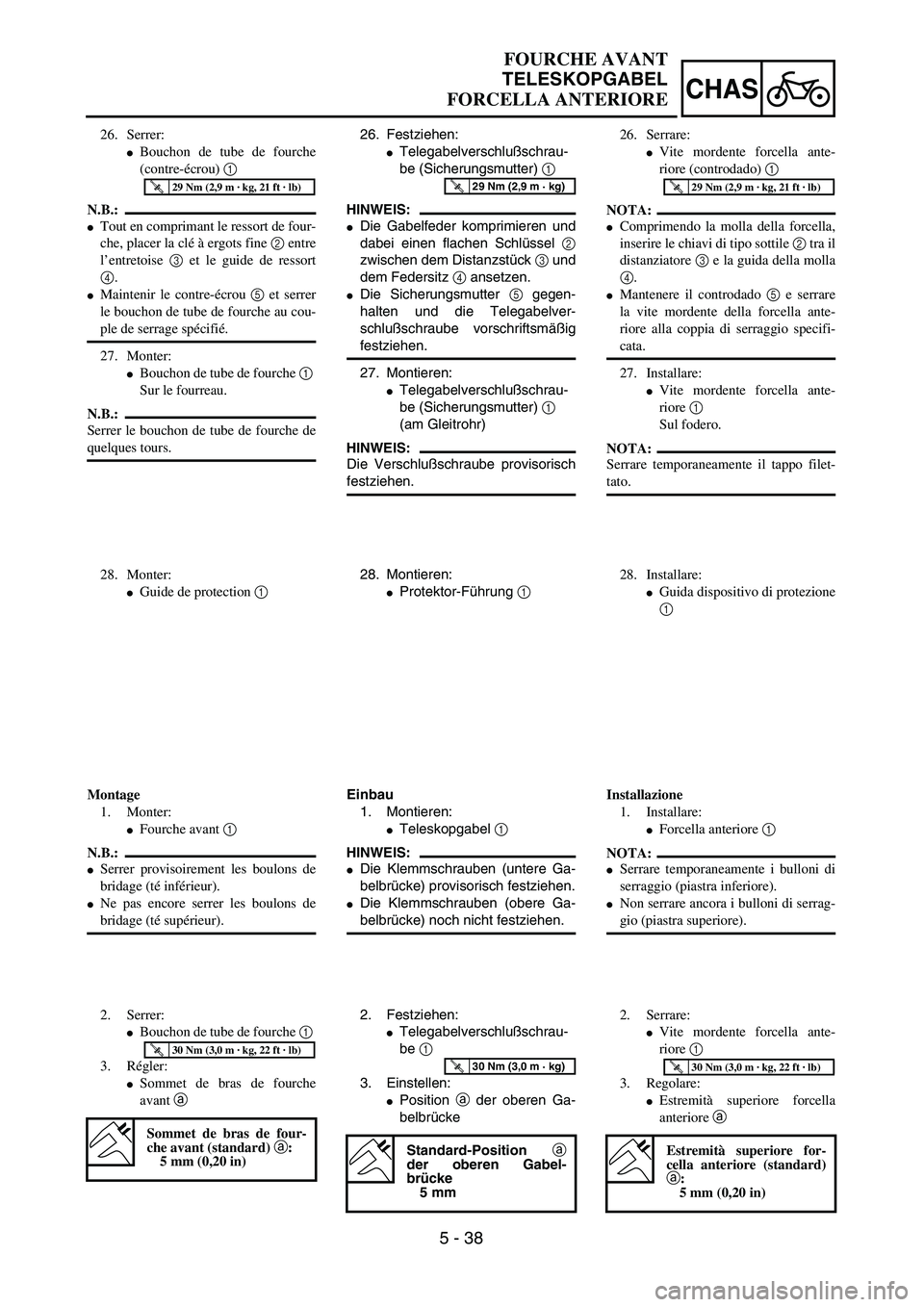

5 - 38
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
26. Festziehen:
Telegabelverschlußschrau-
be (Sicherungsmutter) 1
HINWEIS:
Die Gabelfeder komprimieren und
dabei einen flachen Schlüssel 2
zwischen dem Distanzstück 3 und
dem Federsitz 4 ansetzen.
Die Sicherungsmutter 5 gegen-
halten und die Telegabelver-
schlußschraube vorschriftsmäßig
festziehen.
27. Montieren:
Telegabelverschlußschrau-
be (Sicherungsmutter) 1
(am Gleitrohr)
HINWEIS:
Die Verschlußschraube provisorisch
festziehen.
T R..29 Nm (2,9 m · kg)
28. Montieren:
Protektor-Führung 1
Einbau
1. Montieren:
Teleskopgabel 1
HINWEIS:
Die Klemmschrauben (untere Ga-
belbrücke) provisorisch festziehen.
Die Klemmschrauben (obere Ga-
belbrücke) noch nicht festziehen.
2. Festziehen:
Telegabelverschlußschrau-
be 1
3. Einstellen:
Position a der oberen Ga-
belbrücke
Standard-Position a
der oberen Gabel-
brücke
5 mm
T R..30 Nm (3,0 m · kg)
26. Serrer:
Bouchon de tube de fourche
(contre-écrou) 1
N.B.:
Tout en comprimant le ressort de four-
che, placer la clé à ergots fine 2 entre
l’entretoise 3 et le guide de ressort
4.
Maintenir le contre-écrou 5 et serrer
le bouchon de tube de fourche au cou-
ple de serrage spécifié.
27. Monter:
Bouchon de tube de fourche 1
Sur le fourreau.
N.B.:
Serrer le bouchon de tube de fourche de
quelques tours.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
28. Monter:
Guide de protection 1
Montage
1. Monter:
Fourche avant 1
N.B.:
Serrer provisoirement les boulons de
bridage (té inférieur).
Ne pas encore serrer les boulons de
bridage (té supérieur).
2. Serrer:
Bouchon de tube de fourche 1
3. Régler:
Sommet de bras de fourche
avant a
Sommet de bras de four-
che avant (standard) a:
5 mm (0,20 in)
T R..30 Nm (3,0 m · kg, 22 ft · lb)
26. Serrare:
Vite mordente forcella ante-
riore (controdado) 1
NOTA:
Comprimendo la molla della forcella,
inserire le chiavi di tipo sottile 2 tra il
distanziatore 3 e la guida della molla
4.
Mantenere il controdado 5 e serrare
la vite mordente della forcella ante-
riore alla coppia di serraggio specifi-
cata.
27. Installare:
Vite mordente forcella ante-
riore 1
Sul fodero.
NOTA:
Serrare temporaneamente il tappo filet-
tato.
T R..29 Nm (2,9 m · kg, 21 ft · lb)
28. Installare:
Guida dispositivo di protezione
1
Installazione
1. Installare:
Forcella anteriore 1
NOTA:
Serrare temporaneamente i bulloni di
serraggio (piastra inferiore).
Non serrare ancora i bulloni di serrag-
gio (piastra superiore).
2. Serrare:
Vite mordente forcella ante-
riore 1
3. Regolare:
Estremità superiore forcella
anteriore a
Estremità superiore for-
cella anteriore (standard)
a:
5 mm (0,20 in)
T R..30 Nm (3,0 m · kg, 22 ft · lb)

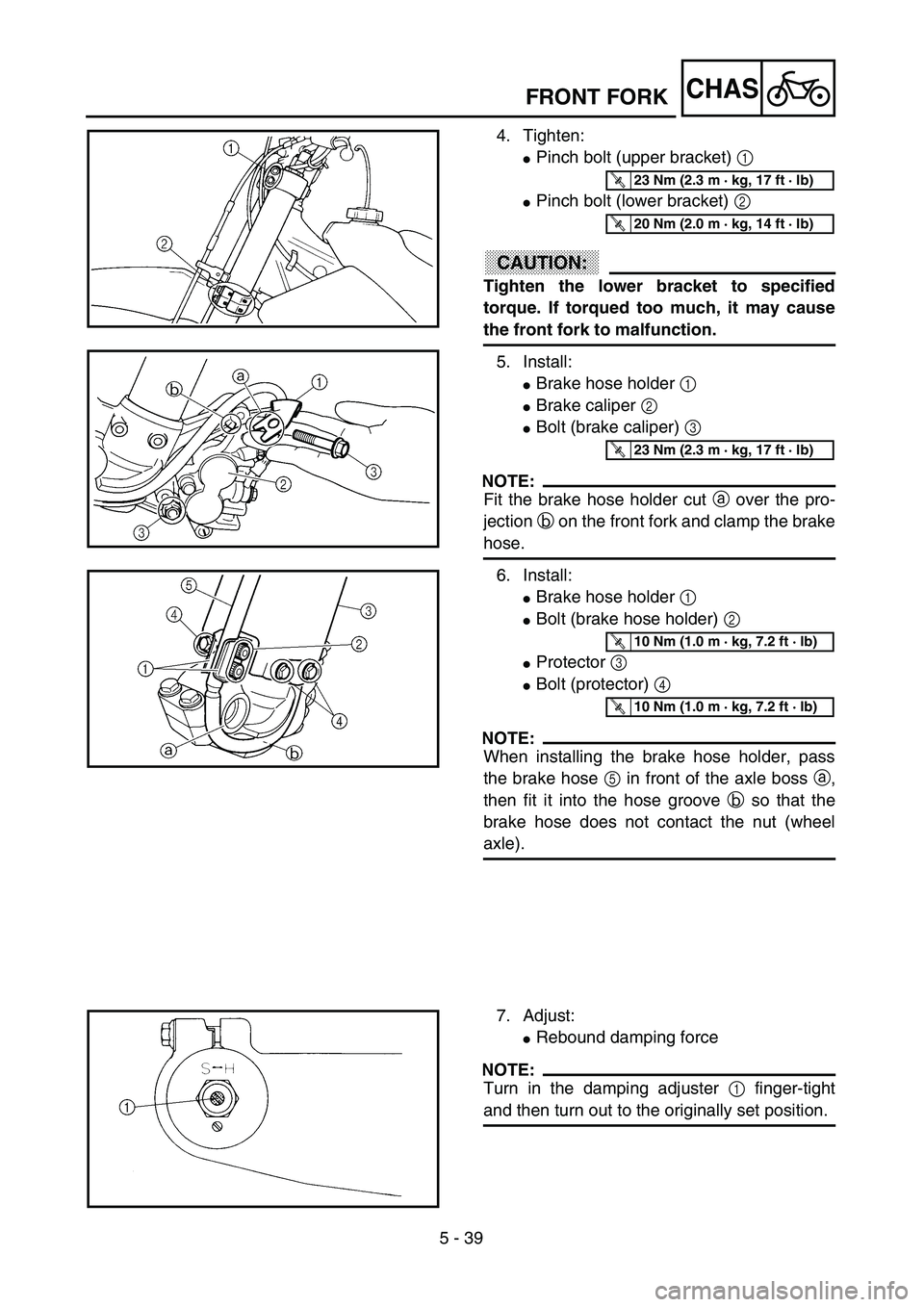

5 - 39
CHASFRONT FORK
4. Tighten:
Pinch bolt (upper bracket) 1
Pinch bolt (lower bracket) 2
ACHTUNG:CAUTION:
Tighten the lower bracket to specified
torque. If torqued too much, it may cause
the front fork to malfunction.
5. Install:
Brake hose holder 1
Brake caliper 2
Bolt (brake caliper) 3
NOTE:
Fit the brake hose holder cut a over the pro-
jection b on the front fork and clamp the brake
hose.
6. Install:
Brake hose holder 1
Bolt (brake hose holder) 2
Protector 3
Bolt (protector) 4
NOTE:
When installing the brake hose holder, pass
the brake hose 5 in front of the axle boss a,
then fit it into the hose groove b so that the
brake hose does not contact the nut (wheel
axle).
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
7. Adjust:
Rebound damping force
NOTE:
Turn in the damping adjuster 1 finger-tight
and then turn out to the originally set position.

5 - 39
CHAS
FOURCHE AVANT
TELESKOPGABEL
FORCELLA ANTERIORE
4. Festziehen:
Klemmschraube (obere Ga-
belbrücke) 1
Klemmschraube (untere Ga-
belbrücke) 2
ACHTUNG:
Die untere Gabelbrücke vor-
schriftsmäßig festziehen. Nicht zu
fest anziehen, um den Betrieb der
Teleskopgabel nicht zu beein-
trächtigen.
5. Montieren:
Bremsschlauch-Halterung
1
Bremssattel 2
Schraube (Bremssattel) 3
HINWEIS:
Den Ausschnitt a in der Brems-
schlauch-Halterung auf die Nase b
der Teleskopgabel ausrichten und
Bremsleitung einklemmen.
6. Montieren:
Bremsschlauch-Halterung
1
Schrauben (Halterung) 2
Protektor 3
Schrauben (Protektor) 4
HINWEIS:
Vor dem Festziehen dieser Schrau-
be (Halterung) den Bremsschlauch
5 am Gabelbein-Vorsprung a vor-
bei und durch die Nut b führen, so
daß dieser die Achsmutter nicht be-
rührt.
T R..23 Nm (2,3 m · kg)
T R..20 Nm (2,0 m · kg)
T R..23 Nm (2,3 m · kg)
T R..10 Nm (1,0 m · kg)
T R..10 Nm (1,0 m · kg)
7. Einstellen:
Zugstufendämpfung
HINWEIS:
Den Einstellmechanismus 1 bis
zum Anschlag hineindrehen und
dann in die Ausgangsposition brin-
gen. 4. Serrer:
Boulon de bridage (té supé-
rieur) 1
Boulon de bridage (té infé-
rieur) 2
ATTENTION:
Serrer le té inférieur au couple spéci-
fié. S’il est serré trop fort, cela peut
entraîner le mauvais fonctionnement
de la fourche.
5. Monter:
Support de durit de frein 1
Etrier de frein 2
Boulon (etrier de frein) 3
N.B.:
Aligner l’encoche du support de durit de
frein a sur la saillie b de la fourche
avant et fixer la durit de frein.
6. Monter:
Support de durit de frein 1
Boulon (support de durit de
frein) 2
Protection 3
Boulon (protection) 4
N.B.:
Lors de l’installation du support de durit
de frein, faire passer la durit de frein 5 à
l’avant du bossage d’essieu a, puis
l’insérer dans la cannelure de durit b
afin que la durit de frein ne touche pas
l’écrou (axe de roue).
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Régler:
Force d’amortissement de
détente
N.B.:
Tourner en serrant à la main le dispositif
de réglage de la force d’amortissement
1 puis régler à la position de réglage
d’origine.4. Serrare:
Bullone di serraggio (piastra
superiore) 1
Bullone di serraggio (piastra
inferiore) 2
ATTENZIONE:
Serrare la staffa inferiore fino alla
coppia di serraggio specificata. Se si
eccede, la forcella anteriore potrebbe
non funzionare correttamente.
5. Installare:
Supporto flessibile freno 1
Pinza del freno 2
Bullone (pinza del freno) 3
NOTA:
Posizionare il taglio del supporto del
flessibile del freno a sulla sporgenza b
sulla forcella anteriore e bloccare con
una fascetta il flessibile del freno.
6. Installare:
Supporto flessibile freno 1
Vite (supporto flessibile freno)
2
Dispositivo di protezione 3
Bullone (dispositivo di prote-
zione) 4
NOTA:
Quando si installa il supporto flessibile
del freno, far passare il flessibile del
freno 5 davanti al mozzo dell’asse a,
quindi inserirlo nella scanalatura appo-
sita b in modo tale che il flessibile del
freno non entri in contatto con il dado
(asse della ruota).
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Regolare:
Forza di smorzamento di
espansione
NOTA:
Avvitare il registro 1 con le mani e
quindi riportarlo alla posizione originale
preimpostata.

5 - 40
CHAS
EC5B0000
HANDLEBAR
Extent of removal:1 Handlebar removal
Extent of removal Order Part name Q’ty Remarks
Preparation for removalHANDLEBAR REMOVAL
Number plate Remove the clamp portion only.
1 Decompression cable 1 Disconnect at the lever side.
2 Decompression lever holder 1
3 Clutch cable 1 Disconnect at the lever side.
4 Clutch lever holder 1
5 Engine stop switch 1
6 Brake master cylinder 1 Refer to “REMOVAL POINTS”.
7 Throttle cable cap 1
8 Throttle cable #2 (pushed) 1 Disconnect at the throttle side.
9 Throttle cable #1 (pulled) 1 Disconnect at the throttle side.
10 Right grip 1 Refer to “REMOVAL POINTS”.
11 Tube guide 1
12 Grip cap cover 1
13 Collar 1
14 Left grip 1 Refer to “REMOVAL POINTS”.
15 Handlebar upper holder 2
16 Handlebar 1
1
HANDLEBAR

5 - 40
CHAS
LENKER
Demontage-Arbeiten:1 Lenker demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung den AusbauLENKER DEMONTIEREN
Nummernschild Nur den Klemmteil demontieren.
1 Dekompressionszug 1 Hebelseitig demontieren.
2 Dekompressionshebel-Halterung 1
3 Kupplungszug 1 Hebelseitig demontieren.
4 Kupplungshebel-Halterung 1
5 Motorstoppschalter 1
6 Hauptbremszylinder 1 Siehe unter “AUSBAU”.
7 Gasseilzugkappe 1
8 Gaszug 2 1 Gasdrehgriffseitig demontieren.
9 Gaszug 1 1 Gasdrehgriffseitig demontieren.
10 Rechter Griff 1 Siehe unter “AUSBAU”.
11 Führungsrohr 1
12 Abdeckung (Griffkappe) 1
13 Hülse 1
14 Linker Griff 1 Siehe unter “AUSBAU”.
15 Oberer Lenkerhalter 2
16 Lenker 1
1
GUIDON
LENKER
MANUBRIO
GUIDON
Organisation de la dépose:1 Dépose du guidon
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la déposeDEPOSE DU GUIDON
Plaque de numéro Retire seulement le côté bridé.
1Câble de décompression 1 Déconnecter du côté levier.
2 Support du levier de décompression 1
3Câble d’embrayage 1 Déconnecter du côté levier.
4 Support de levier d’embrayage 1
5 Coupe-circuit du moteur 1
6Maître-cylindre de frein 1 Se reporter à “POINTS DE DEPOSE”.
7 Couvercle du logement de câble des gaz 1
8Câble des gaz 2 (poussé)1Déconnecter du côté accélérateur.
9Câble des gaz 1 (tiré)1Déconnecter du côté accélérateur.
10 Poignée droite 1 Se reporter à “POINTS DE DEPOSE”.
11 Guide de tube 1
12 Cache (capuchon de la poignée des gaz) 1
13 Collerette 1
14 Poignée gauche 1 Se reporter à “POINTS DE DEPOSE”.
15 Demi-palier supérieur de guidon 2
16 Guidon 1
1
MANUBRIO
Portata dello smontaggio:1 Rimozione manubrio
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
Preparazione per la rimozioneRIMOZIONE MANUBRIO
Targa Rimuovere solo la parte del morsetto.
1 Cavo di decompressione 1 Scollegare dal lato della leva.
2 Supporto leva di decompressione 1
3 Cavo della frizione 1 Scollegare dal lato della leva.
4 Supporto leva frizione 1
5 Interruttore di arresto motore 1
6 Pompa del freno 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
7 Tappo cavo acceleratore 1
8 Cavo dell’acceleratore #2 (spinto) 1 Scollegare dal lato della farfalla.
9 Cavo dell’acceleratore #1 (tirato) 1 Scollegare dal lato della farfalla.
10 Manopola destra 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
11 Guida tubo 1
12 Coperchio cappuccio manopola 1
13 Collarino 1
14 Manopola sinistra 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
15 Supporto manubrio superiore 2
16 Manubrio 1
1

5 - 41
CHAS
EC5B3000

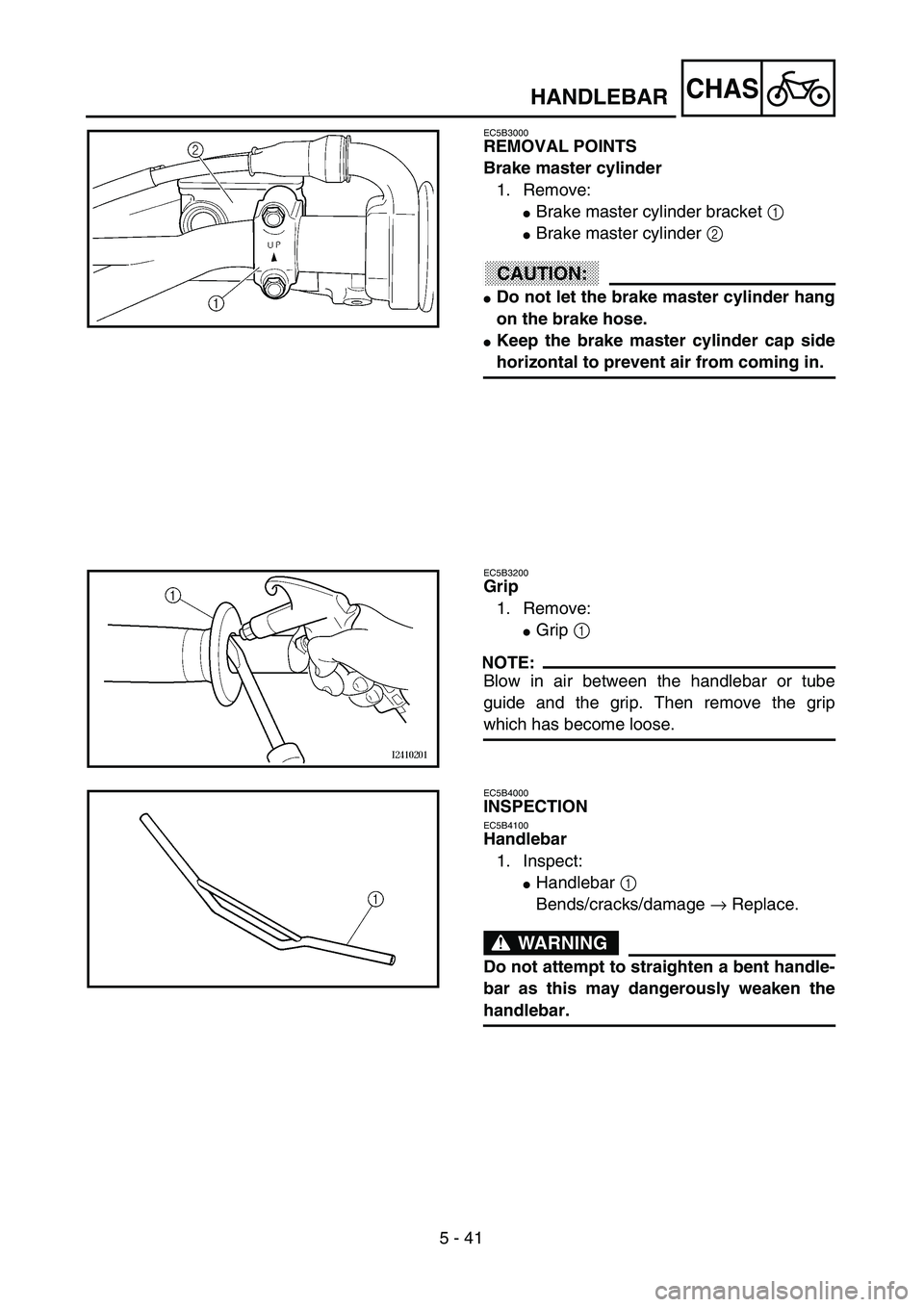

REMOVAL POINTS
Brake master cylinder
1. Remove:
Brake master cylinder bracket 1
Brake master cylinder 2
ACHTUNG:CAUTION:
Do not let the brake master cylinder hang
on the brake hose.
Keep the brake master cylinder cap side
horizontal to prevent air from coming in.
EC5B3200
Grip
1. Remove:
Grip 1
NOTE:
Blow in air between the handlebar or tube
guide and the grip. Then remove the grip
which has become loose.
EC5B4000
INSPECTION
EC5B4100
Handlebar
1. Inspect:
Handlebar 1
Bends/cracks/damage → Replace.
WARNING
Do not attempt to straighten a bent handle-
bar as this may dangerously weaken the
handlebar.
HANDLEBAR

5 - 41
CHAS
AUSBAU
Hauptbremszylinder
1. Demontieren:
Hauptbremszylinder-Halte-
rung 1
Hauptbremszylinder 2
ACHTUNG:
Den Hauptbremszylinder nicht
am Bremsschlauch hängen las-
sen.
Den Behälterdeckel waagrecht
halten, damit keine Luft ein-
dringt.
Lenkergriffe
1. Demontieren:
Lenkergriffe 1
HINWEIS:
Die Lenkergriffe mit Druckluft lok-
kern, dann abziehen.
PRÜFUNG
Lenker
1. Kontrollieren:
Lenker 1
Verbiegung/Rißbildung/
Beschädigung → Erneuern.
WARNUNG
Niemals versuchen, einen verbo-
genen Lenker zu richten, da da-
durch seine Stabilität verloren
geht.
GUIDON
LENKER
MANUBRIO

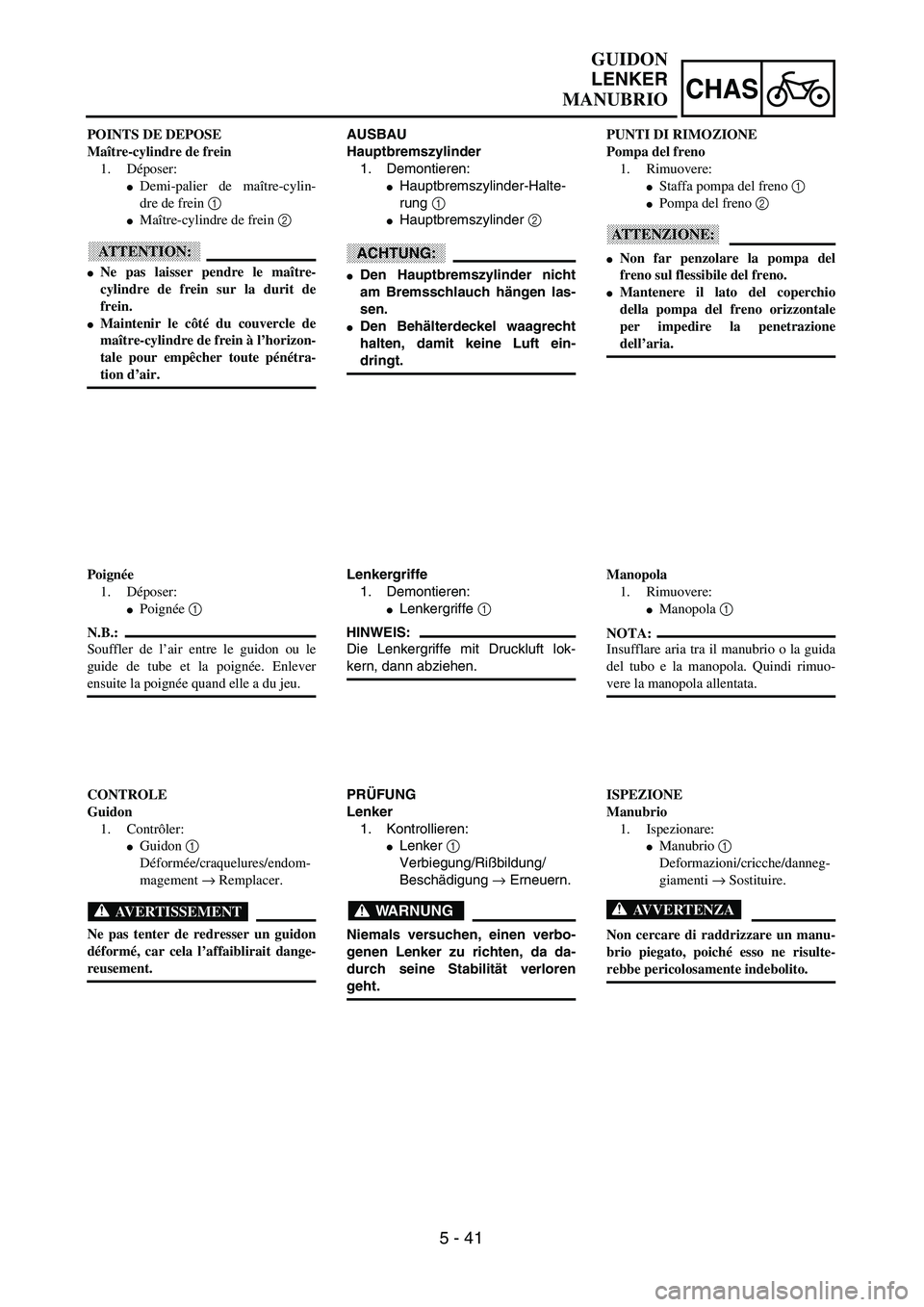

POINTS DE DEPOSE
Maître-cylindre de frein
1. Déposer:
Demi-palier de maître-cylin-
dre de frein 1
Maître-cylindre de frein 2
ATTENTION:
Ne pas laisser pendre le maître-
cylindre de frein sur la durit de
frein.
Maintenir le côté du couvercle de
maître-cylindre de frein à l’horizon-
tale pour empêcher toute pénétra-
tion d’air.
Poignée
1. Déposer:
Poignée 1
N.B.:
Souffler de l’air entre le guidon ou le
guide de tube et la poignée. Enlever
ensuite la poignée quand elle a du jeu.
CONTROLE
Guidon
1. Contrôler:
Guidon 1
Déformée/craquelures/endom-
magement → Remplacer.
AVERTISSEMENT
Ne pas tenter de redresser un guidon
déformé, car cela l’affaiblirait dange-
reusement.PUNTI DI RIMOZIONE
Pompa del freno
1. Rimuovere:
Staffa pompa del freno 1
Pompa del freno 2
ATTENZIONE:
Non far penzolare la pompa del
freno sul flessibile del freno.
Mantenere il lato del coperchio
della pompa del freno orizzontale
per impedire la penetrazione
dell’aria.
Manopola
1. Rimuovere:
Manopola 1
NOTA:
Insufflare aria tra il manubrio o la guida
del tubo e la manopola. Quindi rimuo-
vere la manopola allentata.
ISPEZIONE
Manubrio
1. Ispezionare:
Manubrio 1
Deformazioni/cricche/danneg-
giamenti → Sostituire.
AVVERTENZA
Non cercare di raddrizzare un manu-
brio piegato, poiché esso ne risulte-
rebbe pericolosamente indebolito.

5 - 42
CHASHANDLEBAR
EC5B5000

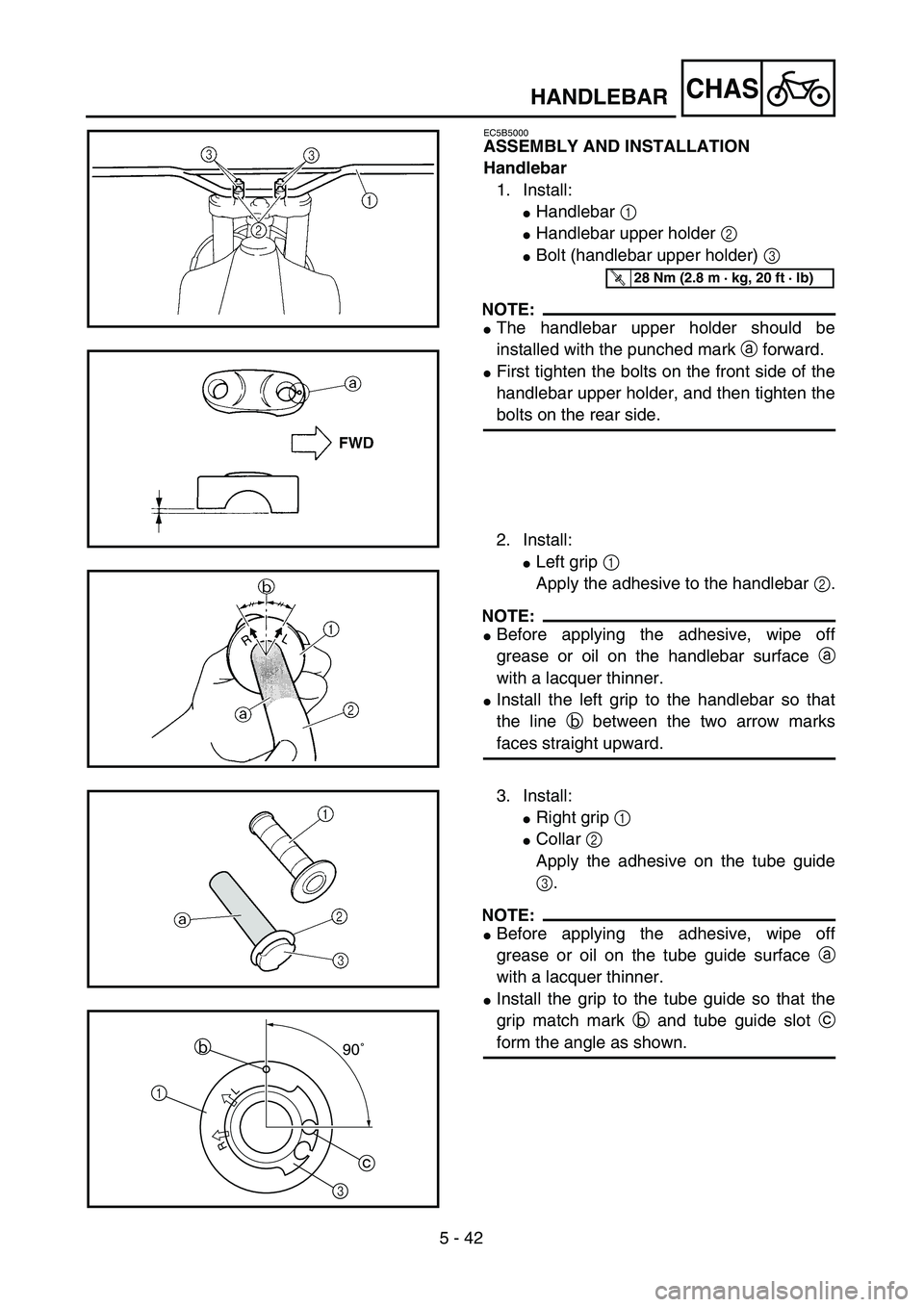

ASSEMBLY AND INSTALLATION
Handlebar
1. Install:
Handlebar 1
Handlebar upper holder 2
Bolt (handlebar upper holder) 3
NOTE:
The handlebar upper holder should be
installed with the punched mark a forward.
First tighten the bolts on the front side of the
handlebar upper holder, and then tighten the
bolts on the rear side.
2. Install:
Left grip 1
Apply the adhesive to the handlebar 2.
NOTE:
Before applying the adhesive, wipe off
grease or oil on the handlebar surface a
with a lacquer thinner.
Install the left grip to the handlebar so that
the line b between the two arrow marks
faces straight upward.
T R..28 Nm (2.8 m · kg, 20 ft · lb)
3. Install:
Right grip 1
Collar 2
Apply the adhesive on the tube guide
3.
NOTE:
Before applying the adhesive, wipe off
grease or oil on the tube guide surface a
with a lacquer thinner.
Install the grip to the tube guide so that the
grip match mark b and tube guide slot c
form the angle as shown.
R
L
90˚
3 1b
c
