INSP
ADJ
7. Falls der Ölfilter beim Ölwechsel
zu erneuern ist, folgende Bau-
teile demontieren und anschlie-
ßend wieder montieren.
8. Montieren:
Kupferscheibe 1
Ölsieb (Rahmen) 2
Ölschlauch 3
Ölschlauch-Schraube 4
Ölschlauchschelle 5
Untere Motorhalterung
9. Montieren:
Kupferscheibe
Ölfilter-Ablaßschraube
Ölablaßschraube am Kurbel-
gehäuse
Ölablaßschraube am Rahmen
10. Einfüllen:
Motoröl
11. Kontrollieren:
Undichtigkeiten
12. Montieren:
Öltankverschluß
13. Kontrollieren:
Motorölstand Arbeitsvorgang:
Den Ölfilter-Gehäusedeckel 1
demontieren und den Ölfilter-
einsatz 2 herausnehmen.
Die O-Ringe 3 kontrollieren
und, falls rissig oder beschä-
digt, erneuern.
Den Ölfiltereinsatz und Ölfilter-
Gehäusedeckel montieren.
T R..
Ölfilter-Gehäusedeckel:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
T R..70 Nm (7,0 m · kg, 50 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
Ölleinfüllmenge:
Ölwechsel ohne
Filterwechsel:
1,0 L
(0,88 Imp qt,
1,06 US qt)
Ölwechsel mit
Filterwechsel:
1,1 L
(0,97 Imp qt,
1,27 US qt)
Gesamtmenge:
1,2 L
(1,06 Imp qt,
1,27 US qt)

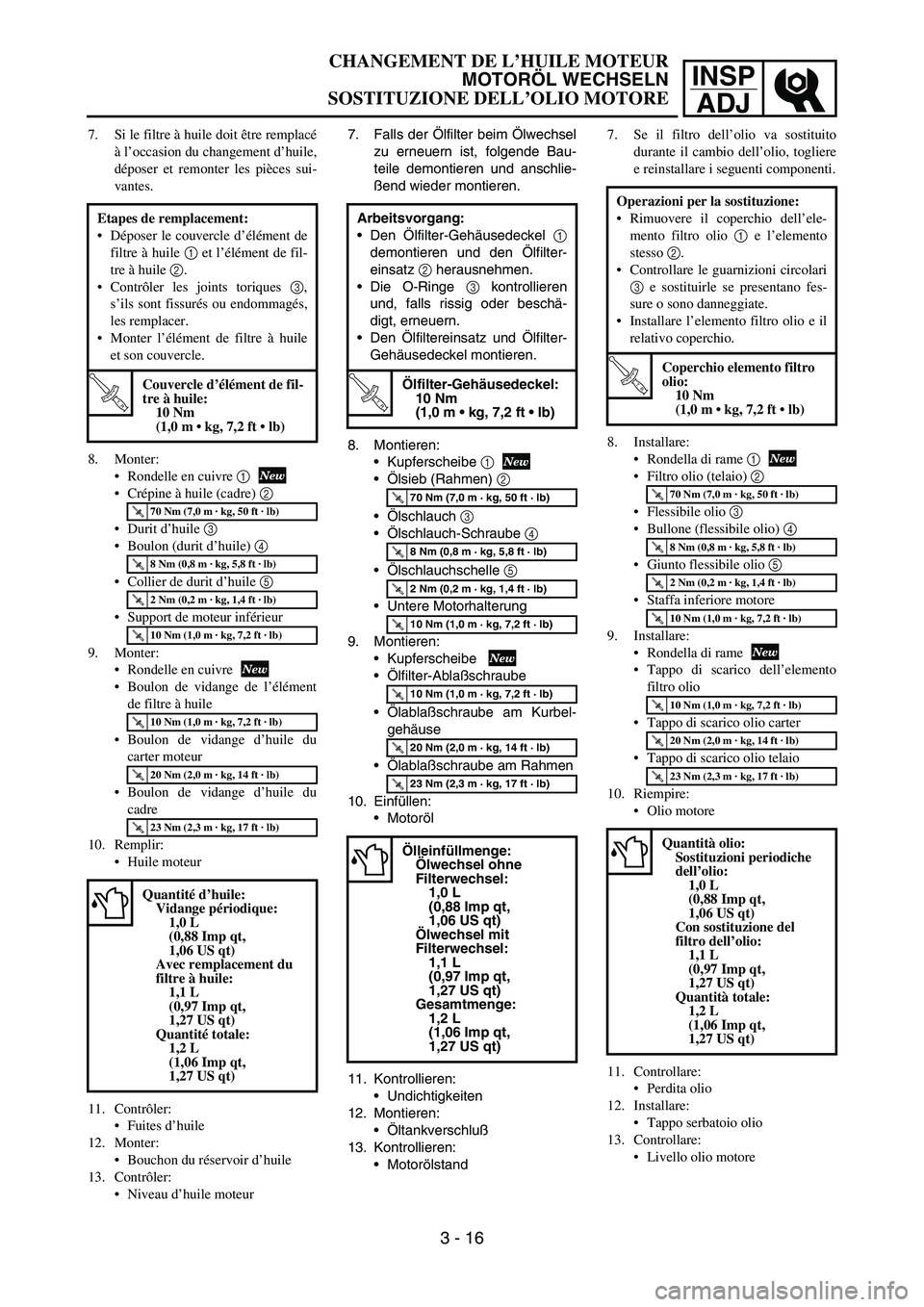

7. Si le filtre à huile doit être remplacé
à l’occasion du changement d’huile,
déposer et remonter les pièces sui-
vantes.
8. Monter:
Rondelle en cuivre 1
Crépine à huile (cadre) 2
Durit d’huile 3
Boulon (durit d’huile) 4
Collier de durit d’huile 5
Support de moteur inférieur
9. Monter:
Rondelle en cuivre
Boulon de vidange de l’élément
de filtre à huile
Boulon de vidange d’huile du
carter moteur
Boulon de vidange d’huile du
cadre
10. Remplir:
Huile moteur
11. Contrôler:
Fuites d’huile
12. Monter:
Bouchon du réservoir d’huile
13. Contrôler:
Niveau d’huile moteur Etapes de remplacement:
Déposer le couvercle d’élément de
filtre à huile 1 et l’élément de fil-
tre à huile 2.
Contrôler les joints toriques 3,
s’ils sont fissurés ou endommagés,
les remplacer.
Monter l’élément de filtre à huile
et son couvercle.
T R..
Couvercle d’élément de fil-
tre à huile:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
T R..70 Nm (7,0 m · kg, 50 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
Quantité d’huile:
Vidange périodique:
1,0 L
(0,88 Imp qt,
1,06 US qt)
Avec remplacement du
filtre à huile:
1,1 L
(0,97 Imp qt,
1,27 US qt)
Quantité totale:
1,2 L
(1,06 Imp qt,
1,27 US qt)
7. Se il filtro dell’olio va sostituito
durante il cambio dell’olio, togliere
e reinstallare i seguenti componenti.
8. Installare:
Rondella di rame 1
Filtro olio (telaio) 2
Flessibile olio 3
Bullone (flessibile olio) 4
Giunto flessibile olio 5
Staffa inferiore motore
9. Installare:
Rondella di rame
Tappo di scarico dell’elemento
filtro olio
Tappo di scarico olio carter
Tappo di scarico olio telaio
10. Riempire:
Olio motore
11. Controllare:
Perdita olio
12. Installare:
Tappo serbatoio olio
13. Controllare:
Livello olio motore Operazioni per la sostituzione:
Rimuovere il coperchio dell’ele-
mento filtro olio 1 e l’elemento
stesso 2.
Controllare le guarnizioni circolari
3 e sostituirle se presentano fes-
sure o sono danneggiate.
Installare l’elemento filtro olio e il
relativo coperchio.
T R..
Coperchio elemento filtro
olio:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
T R..70 Nm (7,0 m · kg, 50 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
Quantità olio:
Sostituzioni periodiche
dell’olio:
1,0 L
(0,88 Imp qt,
1,06 US qt)
Con sostituzione del
filtro dell’olio:
1,1 L
(0,97 Imp qt,
1,27 US qt)
Quantità totale:
1,2 L
(1,06 Imp qt,
1,27 US qt)
CHANGEMENT DE L’HUILE MOTEUR
MOTORÖL WECHSELN
SOSTITUZIONE DELL’OLIO MOTORE
3 - 16

3 - 17
INSP
ADJ
OIL PRESSURE INSPECTION
1. Check:
Oil pressure
Checking steps:
Slightly loosen the oil pressure check bolt
1.
Start the engine and keep it idling until oil
starts to seep from the oil pressure check
bolt. If no oil comes out after one minute,
turn the engine off so it will not seize.
Check oil passages and oil pump for dam-
age or leakage.
Start the engine after solving the prob-
lem(s) and recheck the oil pressure.
Tighten the oil pressure check bolt.
T R..
Oil pressure check bolt:
10 Nm (1.0 m  kg, 7.2 ft  lb)
PILOT SCREW ADJUSTMENT
1. Adjust:
Pilot screw 1
* Except for USAAdjustment steps:
NOTE:
To optimize the fuel flow at a smaller throttle
opening, each machine’s pilot screw has
been individually set at the factory. Before
adjusting the pilot screw, turn it in fully and
count the number of turns. Record this num-
ber as the factory-set number of turns out.
Turn in the pilot screw until it is lightly
seated.
Turn out the pilot screw by the factory-set
number of turns.
Pilot screw:
1-7/8 turns out (example)
* 2-1/8 turns out
OIL PRESSURE INSPECTION/
PILOT SCREW ADJUSTMENT

INSP
ADJ
ÖLDRUCK KONTROLLIEREN
1. Kontrollieren:
Öldruck
Arbeitsvorgang:
Die Öldruck-Kontrollschraube
1 ein wenig lockern.
Den Motor starten und im Leer-
lauf betreiben, bis Öl an der
Öldruck-Kontrollschraube aus-
tritt. Tritt nach einer Minute kein
Öl aus, den Motor sofort abstel-
len, um Schäden zu vermeiden.
Ölkanäle und Ölpumpe auf
Beschädigung oder Undichtig-
keit prüfen.
Nach der Fehlerbeseitigung
den Motor starten und den
Öldruck erneut kontrollieren.
Die Öldruck-Kontrollschraube
festziehen.
T R..
Öldruck-Kontroll-
schraube:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
LEERLAUFGEMISCH-
REGULIERSCHRAUBE
EINSTELLEN
1. Einstellen:
Leerlaufgemisch-Regulier-
schraube 1
* Nicht USAArbeitsvorgang:
HINWEIS:
Die Leerlaufgemisch-Regulier-
schraube wird ab Werk individuell
auf die Maschine abgestimmt, um
den Kraftstofffluß im niedrigen
Lastbereich zu optimieren. Zu
Beginn der Einstellung die Leer-
laufgemisch-Regulierschraube
völlig hineindrehen und dabei die
Anzahl Umdrehungen zählen. Die
gezählte Anzahl Umdrehungen
als die Werkseinstellung notieren.
Die Leerlaufgemisch-Regulier-
schraube nur leicht bis zum
Anschlag hineindrehen.
Die Leerlaufgemisch-Regulier-
schraube um die vorgeschrie-
bene Anzahl von Umdrehungen
herausdrehen.
Leerlaufgemisch-Regu-
lierschraube:
1 7/8 Umdrehungen
heraus (Beispiel)
* 2 1/8 Umdrehungen
heraus

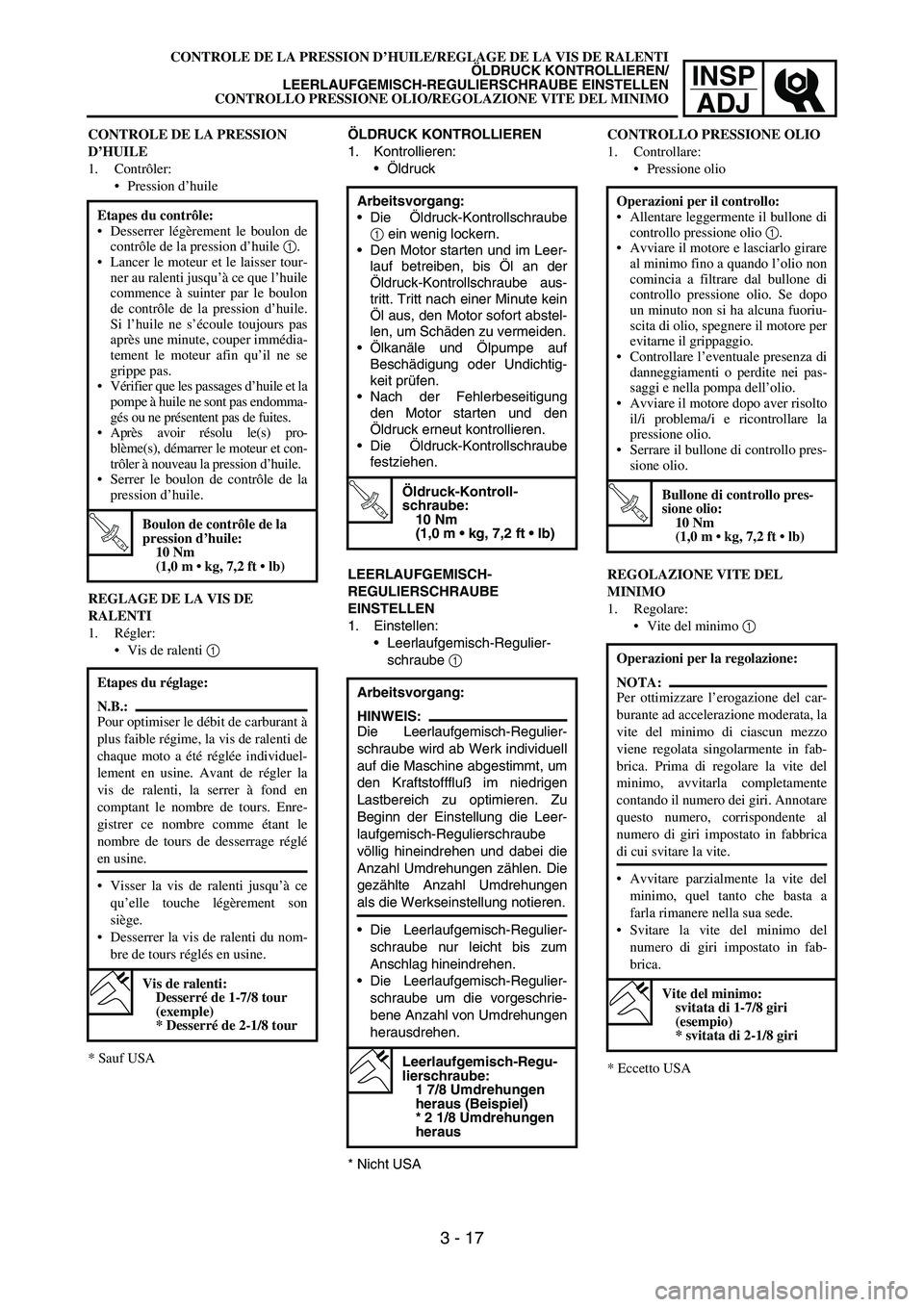

CONTROLE DE LA PRESSION
D’HUILE
1. Contrôler:
Pression d’huile
REGLAGE DE LA VIS DE
RALENTI
1. Régler:
Vis de ralenti 1
* Sauf USAEtapes du contrôle:
Desserrer légèrement le boulon de
contrôle de la pression d’huile 1.
Lancer le moteur et le laisser tour-
ner au ralenti jusqu’à ce que l’huile
commence à suinter par le boulon
de contrôle de la pression d’huile.
Si l’huile ne s’écoule toujours pas
après une minute, couper immédia-
tement le moteur afin qu’il ne se
grippe pas.
Vérifier que les passages d’huile et la
pompe à huile ne sont pas endomma-
gés ou ne présentent pas de fuites.
Après avoir résolu le(s) pro-
blème(s), démarrer le moteur et con-
trôler à nouveau la pression d’huile.
Serrer le boulon de contrôle de la
pression d’huile.
T R..
Boulon de contrôle de la
pression d’huile:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
Etapes du réglage:
N.B.:
Pour optimiser le débit de carburant à
plus faible régime, la vis de ralenti de
chaque moto a été réglée individuel-
lement en usine. Avant de régler la
vis de ralenti, la serrer à fond en
comptant le nombre de tours. Enre-
gistrer ce nombre comme étant le
nombre de tours de desserrage réglé
en usine.
Visser la vis de ralenti jusqu’à ce
qu’elle touche légèrement son
siège.
Desserrer la vis de ralenti du nom-
bre de tours réglés en usine.
Vis de ralenti:
Desserré de 1-7/8 tour
(exemple)
* Desserré de 2-1/8 tour
CONTROLLO PRESSIONE OLIO
1. Controllare:
Pressione olio
Operazioni per il controllo:
Allentare leggermente il bullone di
controllo pressione olio 1.
Avviare il motore e lasciarlo girare
al minimo fino a quando l’olio non
comincia a filtrare dal bullone di
controllo pressione olio. Se dopo
un minuto non si ha alcuna fuoriu-
scita di olio, spegnere il motore per
evitarne il grippaggio.
Controllare l’eventuale presenza di
danneggiamenti o perdite nei pas-
saggi e nella pompa dell’olio.
Avviare il motore dopo aver risolto
il/i problema/i e ricontrollare la
pressione olio.
Serrare il bullone di controllo pres-
sione olio.
T R..
Bullone di controllo pres-
sione olio:
10 Nm
(1,0 m  kg, 7,2 ft  lb)
REGOLAZIONE VITE DEL
MINIMO
1. Regolare:
Vite del minimo 1
* Eccetto USAOperazioni per la regolazione:
NOTA:
Per ottimizzare l’erogazione del car-
burante ad accelerazione moderata, la
vite del minimo di ciascun mezzo
viene regolata singolarmente in fab-
brica. Prima di regolare la vite del
minimo, avvitarla completamente
contando il numero dei giri. Annotare
questo numero, corrispondente al
numero di giri impostato in fabbrica
di cui svitare la vite.
Avvitare parzialmente la vite del
minimo, quel tanto che basta a
farla rimanere nella sua sede.
Svitare la vite del minimo del
numero di giri impostato in fab-
brica.
Vite del minimo:
svitata di 1-7/8 giri
(esempio)
* svitata di 2-1/8 giri
CONTROLE DE LA PRESSION D’HUILE/REGLAGE DE LA VIS DE RALENTI
ÖLDRUCK KONTROLLIEREN/
LEERLAUFGEMISCH-REGULIERSCHRAUBE EINSTELLEN
CONTROLLO PRESSIONE OLIO/REGOLAZIONE VITE DEL MINIMO
3 - 17

3 - 18
INSP
ADJ
ENGINE IDLING SPEED ADJUSTMENT
1. Start the engine and thoroughly warm it up.
2. Adjust:
Engine idling speed
Adjustment steps:
Adjust the pilot screw.
Refer to “PILOT SCREW ADJUSTMENT”
section.
Turn the throttle stop screw 1 until the
specified engine idling speed.
NOTE:
Using a digital engine tachometer for idle
speed adjustment, detect the engine idling
speed by bringing the sensing element c of
the engine tachometer close to the ignition
coil 2.
To increase idle speed → Turn the throt-
tle stop screw 1 in a.
To decrease idle speed → Turn the throt-
tle stop screw 1 out b.
Engine idling speed:
1,900 ~ 2,100 r/min
c2

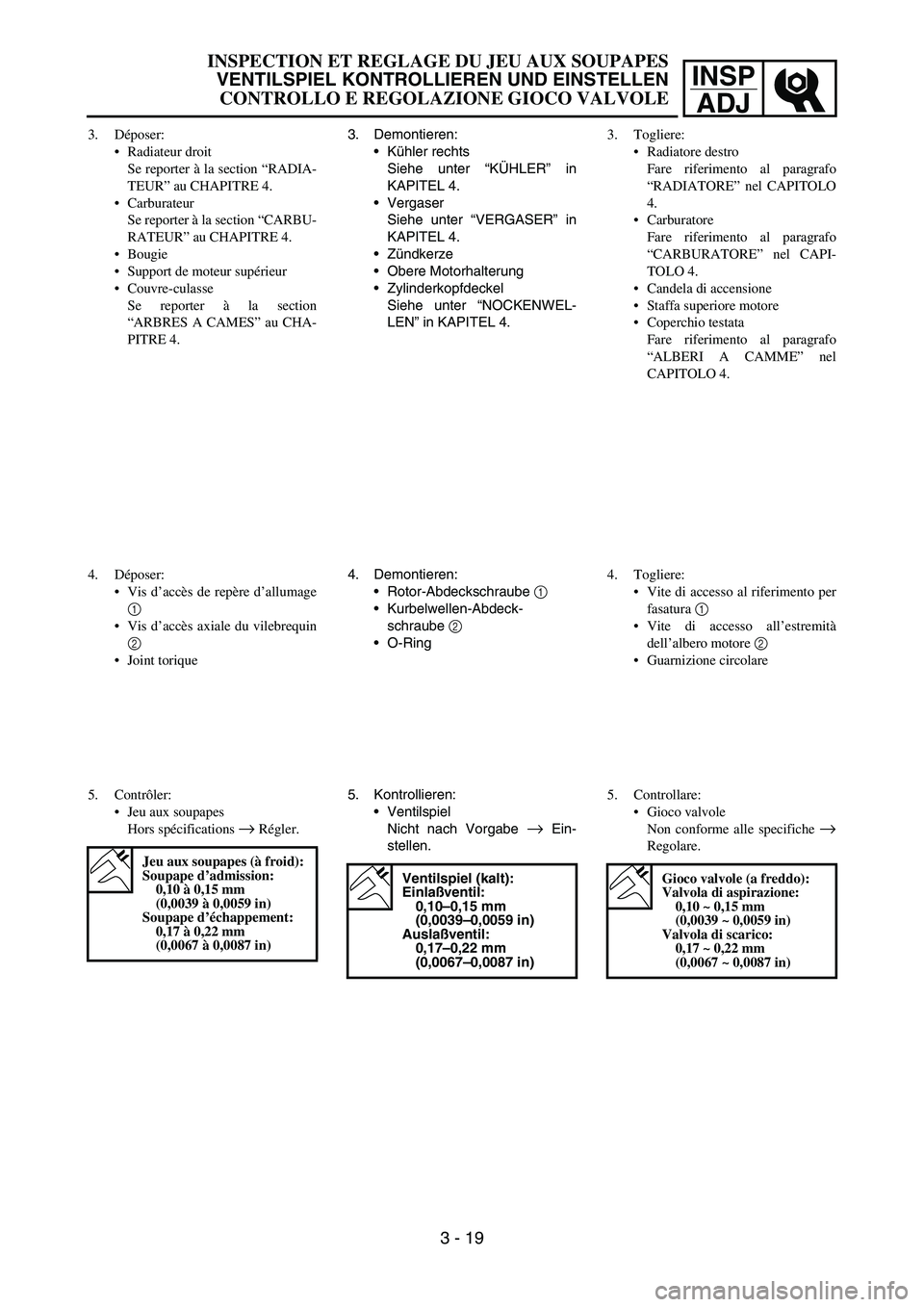

VALVE CLEARANCE INSPECTION AND
ADJUSTMENT
NOTE:
The valve clearance should be adjusted
when the engine is cool to the touch.
The piston must be at Top Dead Center
(T.D.C.) on compression stroke to check or
adjust the valve clearance.
1. Remove:
Seat
Fuel tank
Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section in the CHAPTER 4.
2. Drain:
Coolant
Refer to “COOLANT REPLACEMENT”
section.
ENGINE IDLING SPEED ADJUSTMENT/
VALVE CLEARANCE INSPECTION AND ADJUSTMENT

INSP
ADJ
LEERLAUFDREHZAHL
EINSTELLEN
1. Den Motor anlassen und gründ-
lich warmlaufen lassen.
2. Einstellen:
Leerlaufdrehzahl
Arbeitsvorgang:
Die Leerlaufgemisch-Regulier-
schraube einstellen.
Siehe unter “LEERLAUFGE-
MISCH-REGULIER-
SCHRAUBE EINSTELLEN”.
Die Leerlaufeinstellschraube
1verdrehen, bis die vorge-
schriebene Leerlaufdrehzahl
erreicht ist.
HINWEIS:
Mit dem digitalen Drehzahlmesser
die Drehzahl ermitteln, indem der
Sensor c des Drehzahlmessers
in der Nähe die Zündspule 2.
gebracht wird.
Leerlaufdrehzahl höher → Leer-
laufeinstellschraube 1 nach
a drehen.
Leerlaufdrehzahl niedriger →
Leerlaufeinstellschraube 1
nach b drehen.
Leerlaufdrehzahl:
1.900–2.100 U/min
VENTILSPIEL KONTROLLIEREN
UND EINSTELLEN
HINWEIS:
Das Ventilspiel sollte bei abgekühl-
tem Motor eingestellt werden.
Bei der Messung oder Einstellung
des Ventilspiels muß der Kolben
im oberen Totpunkt (OT) des Ver-
dichtungstaktes stehen.
1. Demontieren:
Sitzbank
Kraftstofftank
Siehe unter “SITZBANK,
KRAFTSTOFFTANK UND
SEITENABDECKUNGEN” in
KAPITEL 4.
2. Ablassen:
Kühlflüssigkeit
Siehe unter “KÜHLFLÜSSIG-
KEIT WECHSELN”. REGLAGE DU REGIME DE
RALENTI DU MOTEUR
1. Mettre le moteur en marche et bien
le laisser chauffer.
2. Régler:
Régime de ralenti du moteur
Etapes du réglage:
Régler la vis de ralenti.
Se reporter à la section
“REGLAGE DE LA VIS DE
RALENTI”.
Tourner la vis de butée de papillon
des gaz 1 jusqu’à obtention de la
vitesse de ralenti spécifiée.
N.B.:
A l’aide d’un compte-tours moteur
numérique pour réglage du ralenti,
déterminer le régime de ralenti en
approchant le capteur c du compte-
tours de la bobine d’allumage 2.
Pour augmenter le régime de
ralenti → Serrer la vis de butée
de papillon des gaz 1 dans le
sens a.
Pour diminuer le régime de ralenti
→ Tourner la vis de butée de
papillon des gaz 1 dans le sens
b.
Régime de ralenti:
1.900 à 2.100 tr/mn
INSPECTION ET REGLAGE DU
JEU AUX SOUPAPES
N.B.:
Le jeu aux soupapes doit être réglé
quand le moteur est froid au toucher.
Le piston doit être au point mort haut
(PMH) de la course de compression
pour permettre le contrôle ou le
réglage du jeu aux soupapes.
1. Déposer:
Selle
Réservoir de carburant
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX” au
CHAPITRE 4.
2. Vidanger:
Liquide de refroidissement
Se reporter à la section “CHAN-
GEMENT DU LIQUIDE DE
REFROIDISSEMENT”.REGOLAZIONE REGIME DEL
MINIMO
1. Avviare il motore e farlo riscaldare
bene.
2. Regolare:
Regime del minimo
Operazioni per la regolazione:
Regolare la vite del minimo.
Fare riferimento al paragrafo
“REGOLAZIONE VITE DEL
MINIMO”.
Avvitare la vite di arresto valvola a
farfalla 1 fino a raggiungere il
regime del minimo indicato.
NOTA:
Utilizzare un contagiri digitale per la
regolazione del regime del minimo e
rilevare il regime del minimo avvici-
nando l’elemento sensore c del con-
tagiri alla bobina di accensione 2.
Per aumentare il regime del
minimo → Avvitare la vite di
arresto valvola a farfalla 1 a.
Per diminuire il regime del minimo
→ Svitare la vite di arresto val-
vola a farfalla 1 b.
Regime del minimo:
1.900 ~ 2.100 giri/min
CONTROLLO E REGOLAZIONE
GIOCO VALVOLE
NOTA:
Regolare il gioco valvole quando il
motore è freddo al tatto.
Per controllare o regolare il gioco val-
vole, il pistone deve trovarsi nel punto
morto superiore (PMS) durante la fase
di compressione.
1. Togliere:
Sella
Serbatoio del carburante
Fare riferimento al paragrafo
“SELLA, SERBATOIO CAR-
BURANTE E FIANCHETTI” nel
CAPITOLO 4.
2. Scaricare:
Refrigerante
Fare riferimento al paragrafo
“SOSTITUZIONE DEL REFRI-
GERANTE”. REGLAGE DU REGIME DE RALENTI DU MOTEUR/
INSPECTION ET REGLAGE DU JEU AUX SOUPAPES
LEERLAUFDREHZAHL EINSTELLEN/VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
REGOLAZIONE REGIME DEL MINIMO/
CONTROLLO E REGOLAZIONE GIOCO VALVOLE
3 - 18

3 - 19
INSP
ADJ
VALVE CLEARANCE INSPECTION AND ADJUSTMENT
3. Remove:
Right radiator
Refer to “RADIATOR” section in the
CHAPTER 4.
Carburetor
Refer to “CARBURETOR” section in the
CHAPTER 4.
Spark plug
Upper engine bracket
Cylinder head cover
Refer to “CAMSHAFTS” section in the
CHAPTER 4.
4. Remove:
Timing mark accessing screw 1
Crankshaft end accessing screw 2
O-ring
5. Check:
Valve clearance
Out of specification → Adjust.
Valve clearance (cold):
Intake valve:
0.10 ~ 0.15 mm
(0.0039 ~ 0.0059 in)
Exhaust valve:
0.17 ~ 0.22 mm
(0.0067 ~ 0.0087 in)

INSP
ADJ
3. Demontieren:
Kühler rechts
Siehe unter “KÜHLER” in
KAPITEL 4.
Vergaser
Siehe unter “VERGASER” in
KAPITEL 4.
Zündkerze
Obere Motorhalterung
Zylinderkopfdeckel
Siehe unter “NOCKENWEL-
LEN” in KAPITEL 4.
4. Demontieren:
Rotor-Abdeckschraube 1
Kurbelwellen-Abdeck-
schraube 2
O-Ring
5. Kontrollieren:
Ventilspiel
Nicht nach Vorgabe
→ Ein-
stellen.
Ventilspiel (kalt):
Einlaßventil:
0,10–0,15 mm
(0,0039–0,0059 in)
Auslaßventil:
0,17–0,22 mm
(0,0067–0,0087 in)
3. Déposer:
Radiateur droit
Se reporter à la section “RADIA-
TEUR” au CHAPITRE 4.
Carburateur
Se reporter à la section “CARBU-
RATEUR” au CHAPITRE 4.
Bougie
Support de moteur supérieur
Couvre-culasse
Se reporter à la section
“ARBRES A CAMES” au CHA-
PITRE 4.
4. Déposer:
Vis d’accès de repère d’allumage
1
Vis d’accès axiale du vilebrequin
2
Joint torique
5. Contrôler:
Jeu aux soupapes
Hors spécifications
→ Régler.
Jeu aux soupapes (à froid):
Soupape d’admission:
0,10 à 0,15 mm
(0,0039 à 0,0059 in)
Soupape d’échappement:
0,17 à 0,22 mm
(0,0067 à 0,0087 in)
3. Togliere:
Radiatore destro
Fare riferimento al paragrafo
“RADIATORE” nel CAPITOLO
4.
Carburatore
Fare riferimento al paragrafo
“CARBURATORE” nel CAPI-
TOLO 4.
Candela di accensione
Staffa superiore motore
Coperchio testata
Fare riferimento al paragrafo
“ALBERI A CAMME” nel
CAPITOLO 4.
4. Togliere:
Vite di accesso al riferimento per
fasatura 1
Vite di accesso all’estremità
dell’albero motore 2
Guarnizione circolare
5. Controllare:
Gioco valvole
Non conforme alle specifiche
→
Regolare.
Gioco valvole (a freddo):
Valvola di aspirazione:
0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)
Valvola di scarico:
0,17 ~ 0,22 mm
(0,0067 ~ 0,0087 in)
INSPECTION ET REGLAGE DU JEU AUX SOUPAPES
VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
CONTROLLO E REGOLAZIONE GIOCO VALVOLE
3 - 19

3 - 20
INSP
ADJ
VALVE CLEARANCE INSPECTION AND ADJUSTMENT
Checking steps:
Turn the crankshaft counterclockwise with
a wrench.
Align the T.D.C. mark a on the rotor with
the align mark b on the crankcase cover
when piston is at T.D.C. on compression
stroke.
NOTE:
In order to be sure that the piston is at Top
Dead Center, the punch mark c on the
exhaust camshaft and the punch mark d on
the intake camshaft must align with the cyl-
inder head surface, as shown in the illustra-
tion.
Measure the valve clearance e using a
feeler gauge 1.
NOTE:
Record the measured reading if the clear-
ance is incorrect.
6. Adjust:
Valve clearance
Adjustment steps:
Remove the camshaft (intake and
exhaust).
Refer to “CAMSHAFTS” section in the
CHAPTER 4.

INSP
ADJ
Arbeitsvorgang:
Die Kurbelwelle mit einem
Schraubenschlüssel im Gegen-
uhrzeigersinn drehen.
Wenn sich der Kolben des
Zylinders im oberen Totpunkt
des Verdichtungstaktes befin-
det, die OT-Markierung a am
Rotor auf die entsprechende
Gegenmarkierung b am Kur-
belgehäusedeckel ausrichten.
HINWEIS:
Der Kolben befindet sich im obe-
ren Totpunkt, wenn die Körner-
markierung c am Auslaß-
Nockenwellenrad und die Körner-
markierung d am Einlaß-Nocken-
wellenrad, wie in der Abbildung
gezeigt, mit der Zylinderkopf-Paß-
fläche fluchten.
Das Ventilspiel e mit einer
Fühlerlehre 1 messen.
HINWEIS:
Entspricht das gemessene Ventil-
spiel nicht der Vorgabe, muß das
Meßergebnis für spätere Zwecke
notiert werden.
6. Einstellen:
Ventilspiel
Arbeitsvorgang:
Die Einlaß- und Auslaß-Nok-
kenwellen demontieren.
Siehe unter “NOCKENWEL-
LEN” in KAPITEL 4.
Etapes du contrôle:
Tourner le vilebrequin dans le sens
inverse des aiguilles d’une montre
à l’aide d’une clé.
Aligner le repère du PMH a du
rotor avec le repère d’alignement
b du couvercle de carter lorsque
le piston est au PMH de la course
de compression.
N.B.:
Le piston est au point mort haut lors-
que le repère poinçonné c de l’arbre
à cames d’échappement et le repère
poinçonné d de l’arbre à cames
d’admission sont alignés avec la sur-
face de la culasse comme le montre
l’illustration.
Mesurer le jeu aux soupapes e à
l’aide d’une jauge d’épaisseur à
lames 1.
N.B.:
Enregistrer la valeur mesurée si le jeu
est incorrect.
6. Régler:
Jeu aux soupapes
Etapes du réglage:
Déposer les arbres à cames
(d’admission et d’échappement).
Se reporter à la section “ARBRES
A CAMES” au CHAPITRE 4.
Operazioni per il controllo:
Girare l’albero motore in senso
antiorario con una chiave.
Allineare il riferimento PMS a sul
rotore con il segno di allineamento
b sul coperchio carter quando il
pistone si trova nel PMS nella fase
di compressione.
NOTA:
Per essere certi che il pistone si trovi
nel PMS, il riferimento punzonato c
sull’albero a camme di scarico e
quello d sull’albero a camme di
aspirazione devono essere allineati
con la superficie della testata, come
indicato in figura.
Misurare il gioco valvole e con
uno spessimetro 1.
NOTA:
Annotare il valore misurato se il
gioco non è quello corretto.
6. Regolare:
Gioco valvole
Operazioni per la regolazione:
Togliere l’albero a camme (di aspi-
razione e di scarico).
Fare riferimento al paragrafo
“ALBERI A CAMME” nel CAPI-
TOLO 4.
INSPECTION ET REGLAGE DU JEU AUX SOUPAPES
VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
CONTROLLO E REGOLAZIONE GIOCO VALVOLE
3 - 20

3 - 21
INSP
ADJ

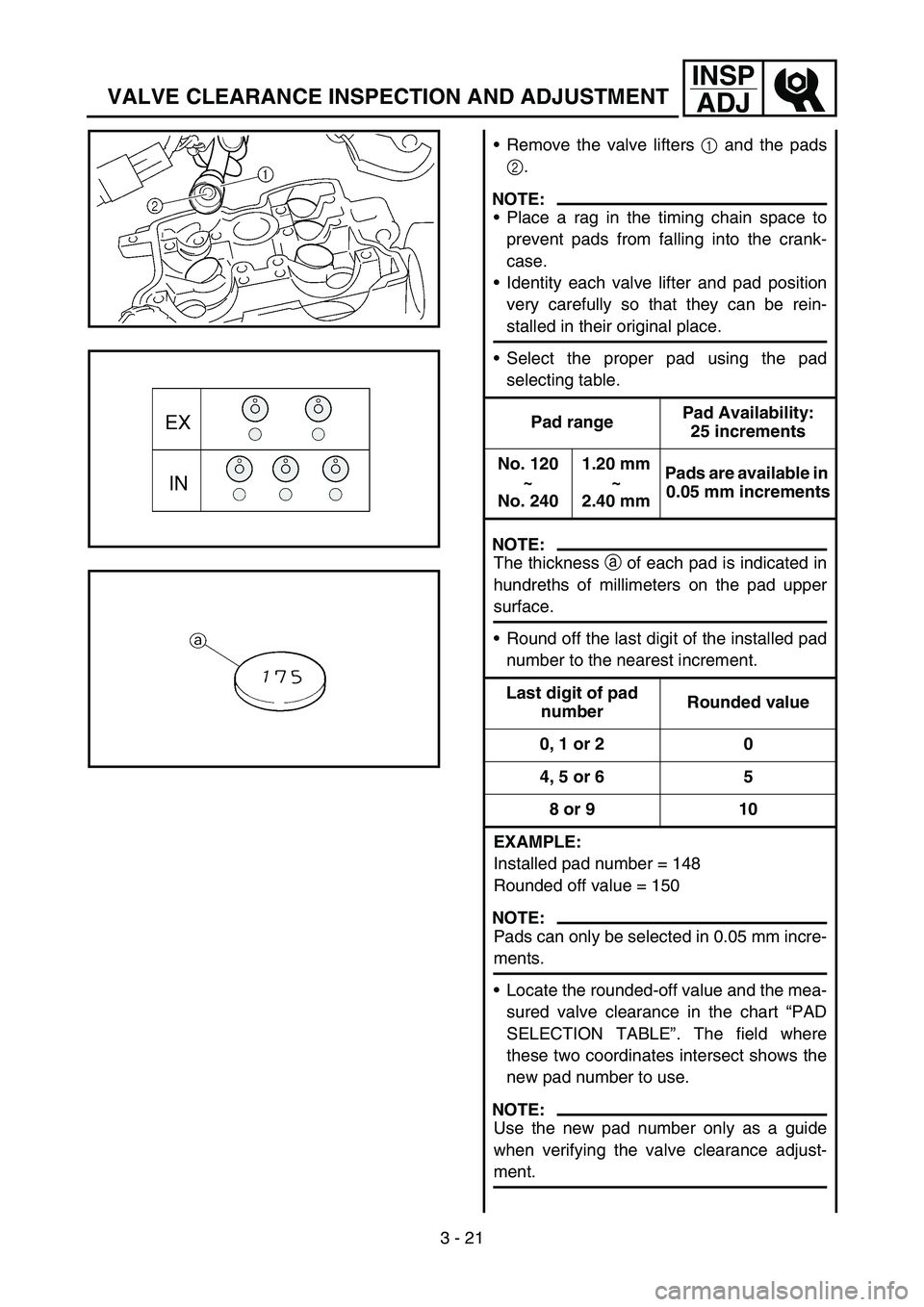

VALVE CLEARANCE INSPECTION AND ADJUSTMENT
Remove the valve lifters 1 and the pads
2.
NOTE:
Place a rag in the timing chain space to
prevent pads from falling into the crank-
case.
Identity each valve lifter and pad position
very carefully so that they can be rein-
stalled in their original place.
Select the proper pad using the pad
selecting table.
Pad rangePad Availability:
25 increments
No. 120
~
No. 2401.20 mm
~
2.40 mmPads are available in
0.05 mm increments
NOTE:
The thickness a of each pad is indicated in
hundreths of millimeters on the pad upper
surface.
Round off the last digit of the installed pad
number to the nearest increment.
Last digit of pad
numberRounded value
0, 1 or 2 0
4, 5 or 6 5
8 or 9 10
EXAMPLE:
Installed pad number = 148
Rounded off value = 150
NOTE:
Pads can only be selected in 0.05 mm incre-
ments.
Locate the rounded-off value and the mea-
sured valve clearance in the chart “PAD
SELECTION TABLE”. The field where
these two coordinates intersect shows the
new pad number to use.
NOTE:
Use the new pad number only as a guide
when verifying the valve clearance adjust-
ment.
