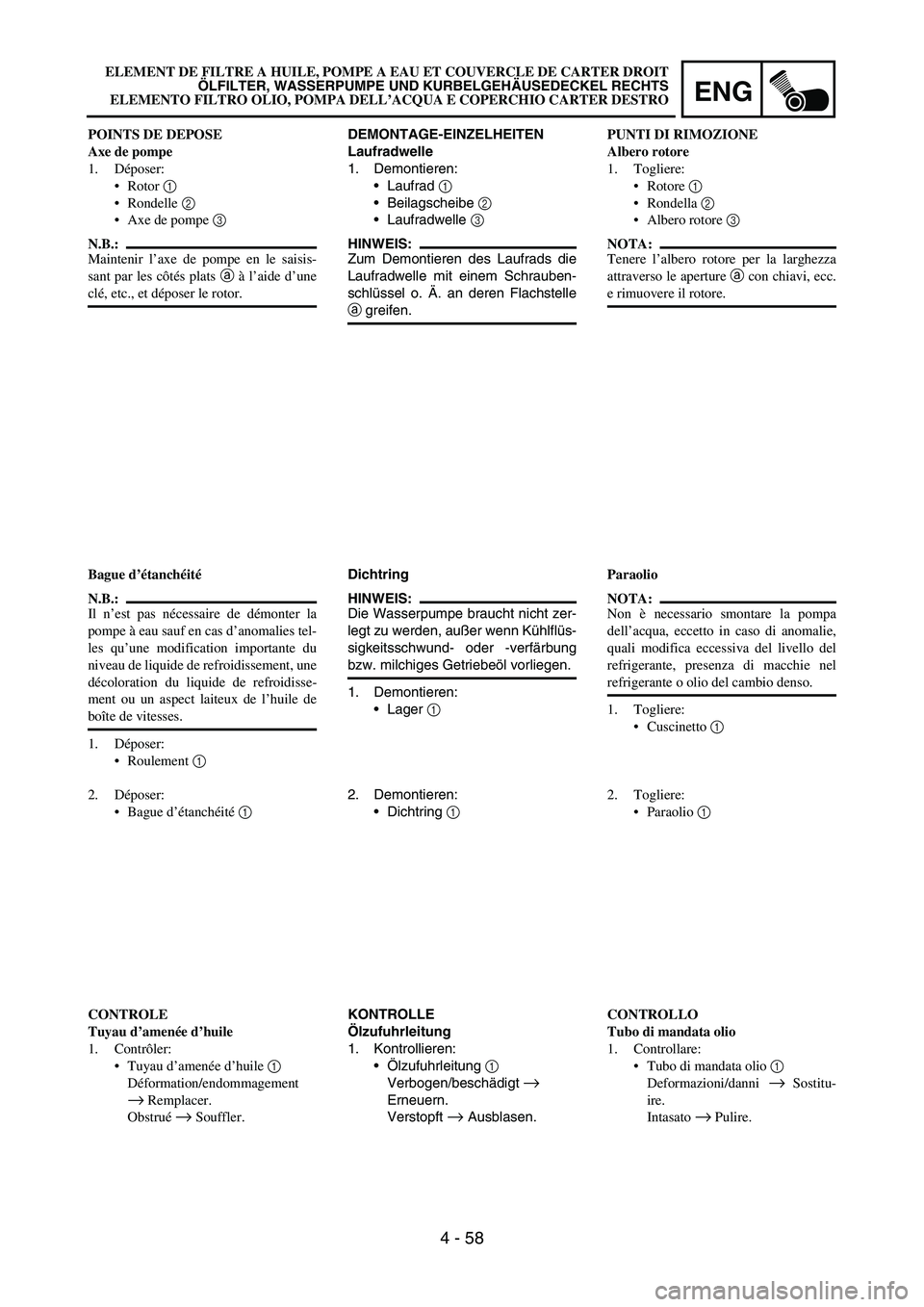

DEMONTAGE-EINZELHEITEN
Laufradwelle
1. Demontieren:
Laufrad
1
Beilagscheibe
2
Laufradwelle
3
HINWEIS:
Zum Demontieren des Laufrads die
Laufradwelle mit einem Schrauben-
schlüssel o. Ä. an deren Flachstelle
a greifen.
Dichtring
HINWEIS:
Die Wasserpumpe braucht nicht zer-
legt zu werden, außer wenn Kühlflüs-
sigkeitsschwund- oder -verfärbung
bzw. milchiges Getriebeöl vorliegen.
1. Demontieren:
Lager
1
2. Demontieren:
Dichtring
1
KONTROLLE
Ölzufuhrleitung
1. Kontrollieren:
Ölzufuhrleitung
1
Verbogen/beschädigt
→
Erneuern.
Verstopft
→ Ausblasen. POINTS DE DEPOSE
Axe de pompe
1. Déposer:
Rotor 1
Rondelle 2
Axe de pompe 3
N.B.:
Maintenir l’axe de pompe en le saisis-
sant par les côtés plats a à l’aide d’une
clé, etc., et déposer le rotor.
Bague d’étanchéité
N.B.:
Il n’est pas nécessaire de démonter la
pompe à eau sauf en cas d’anomalies tel-
les qu’une modification importante du
niveau de liquide de refroidissement, une
décoloration du liquide de refroidisse-
ment ou un aspect laiteux de l’huile de
boîte de vitesses.
1. Déposer:
Roulement 1
2. Déposer:
Bague d’étanchéité 1
CONTROLE
Tuyau d’amenée d’huile
1. Contrôler:
Tuyau d’amenée d’huile 1
Déformation/endommagement
→ Remplacer.
Obstrué
→ Souffler.PUNTI DI RIMOZIONE
Albero rotore
1. Togliere:
Rotore 1
Rondella 2
Albero rotore 3
NOTA:
Tenere l’albero rotore per la larghezza
attraverso le aperture a con chiavi, ecc.
e rimuovere il rotore.
Paraolio
NOTA:
Non è necessario smontare la pompa
dell’acqua, eccetto in caso di anomalie,
quali modifica eccessiva del livello del
refrigerante, presenza di macchie nel
refrigerante o olio del cambio denso.
1. Togliere:
Cuscinetto 1
2. Togliere:
Paraolio 1
CONTROLLO
Tubo di mandata olio
1. Controllare:
Tubo di mandata olio 1
Deformazioni/danni
→ Sostitu-
ire.
Intasato
→ Pulire. ELEMENT DE FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER DROIT
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
ELEMENTO FILTRO OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER DESTRO

4 - 59
ENG

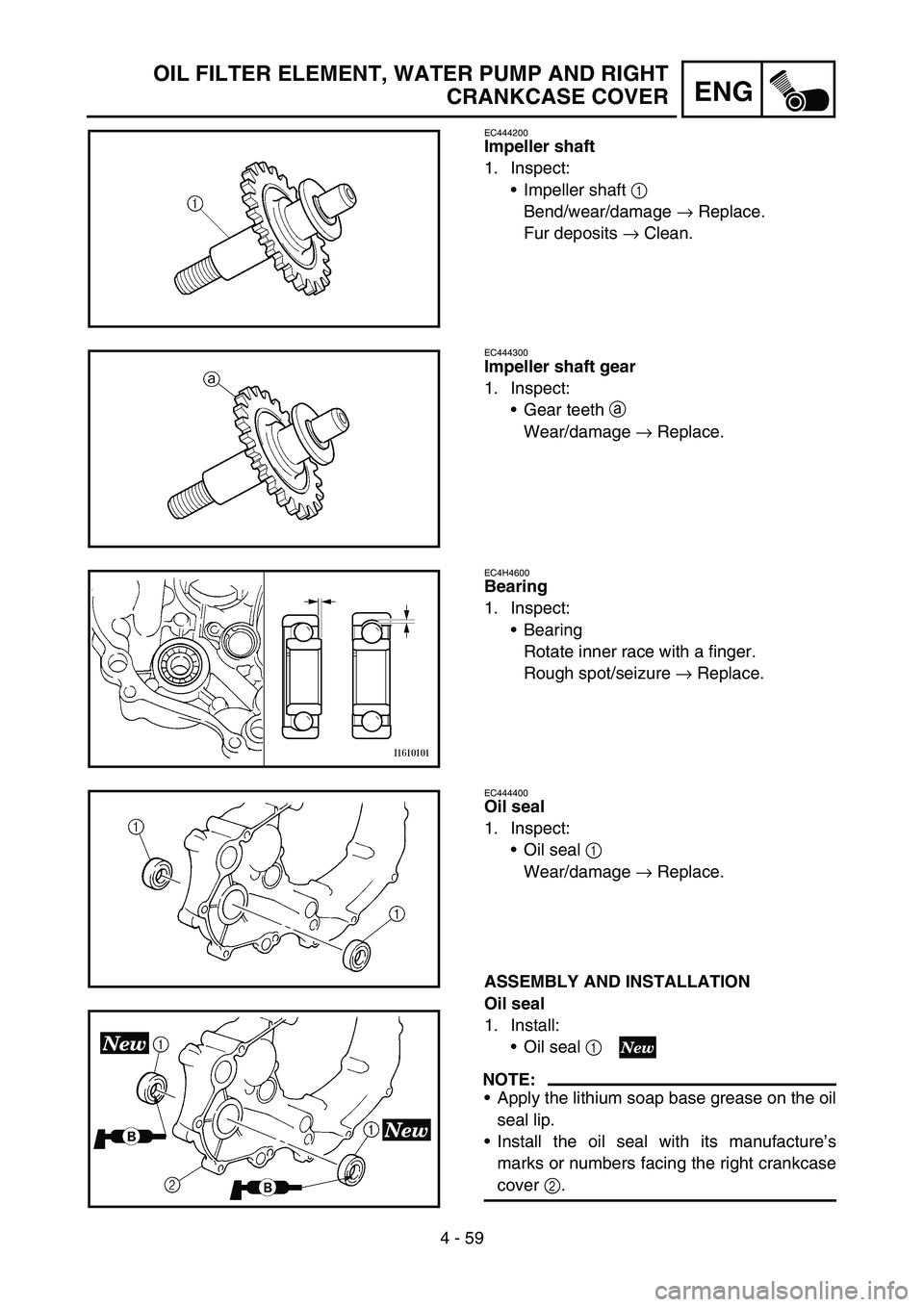

OIL FILTER ELEMENT, WATER PUMP AND RIGHT
CRANKCASE COVER
EC444200
Impeller shaft
1. Inspect:
Impeller shaft 1
Bend/wear/damage → Replace.
Fur deposits → Clean.
EC444300
Impeller shaft gear
1. Inspect:
Gear teeth a
Wear/damage → Replace.
EC4H4600
Bearing
1. Inspect:
Bearing
Rotate inner race with a finger.
Rough spot/seizure → Replace.
EC444400
Oil seal
1. Inspect:
Oil seal 1
Wear/damage → Replace.
ASSEMBLY AND INSTALLATION
Oil seal
1. Install:
Oil seal 1
NOTE:
Apply the lithium soap base grease on the oil
seal lip.
Install the oil seal with its manufacture’s
marks or numbers facing the right crankcase
cover 2.

ENG
4 - 59
Laufradwelle
1. Kontrollieren:
Laufradwelle
1
Verschlissen/beschädigt/ver-
bogen
→ Erneuern.
Kesselstein
→ Reinigen.
Laufrad-Antriebsrad
1. Kontrollieren:
Verzahnung
a
Verschlissen/beschädigt
→
Erneuern.
Lager
1. Kontrollieren:
Lager
Den Innenlaufring mit den Fin-
gern drehen.
Stockend/fest
→ Erneuern.
Dichtring
1. Kontrollieren:
Dichtring
1
Verschlissen/beschädigt
→
Erneuern.
ZUSAMMENBAU UND MONTAGE
Dichtring
1. Montieren:
Dichtring
1
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.
Den Dichtring so einbauen, daß
die Herstellerbeschriftung oder
Teilenummer zum rechten Kurbel-
gehäusedeckel
2 gerichtet ist.

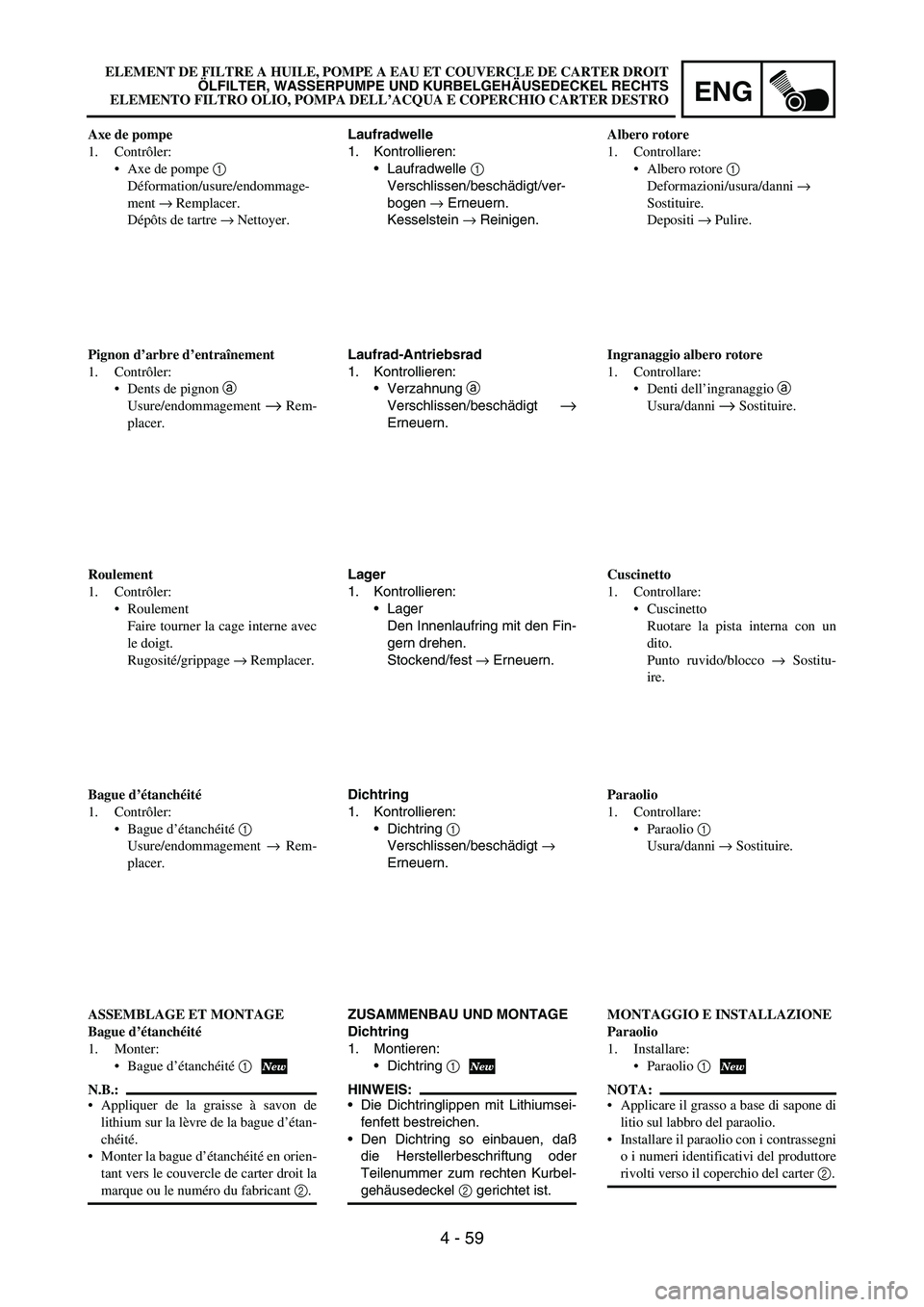

Axe de pompe
1. Contrôler:
Axe de pompe 1
Déformation/usure/endommage-
ment → Remplacer.
Dépôts de tartre → Nettoyer.
Pignon d’arbre d’entraînement
1. Contrôler:
Dents de pignon a
Usure/endommagement
→ Rem-
placer.
Roulement
1. Contrôler:
Roulement
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage → Remplacer.
Bague d’étanchéité
1. Contrôler:
Bague d’étanchéité 1
Usure/endommagement → Rem-
placer.
ASSEMBLAGE ET MONTAGE
Bague d’étanchéité
1. Monter:
Bague d’étanchéité 1
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
Monter la bague d’étanchéité en orien-
tant vers le couvercle de carter droit la
marque ou le numéro du fabricant 2.
Albero rotore
1. Controllare:
Albero rotore 1
Deformazioni/usura/danni →
Sostituire.
Depositi → Pulire.
Ingranaggio albero rotore
1. Controllare:
Denti dell’ingranaggio a
Usura/danni
→ Sostituire.
Cuscinetto
1. Controllare:
Cuscinetto
Ruotare la pista interna con un
dito.
Punto ruvido/blocco → Sostitu-
ire.
Paraolio
1. Controllare:
Paraolio 1
Usura/danni → Sostituire.
MONTAGGIO E INSTALLAZIONE
Paraolio
1. Installare:
Paraolio 1
NOTA:
Applicare il grasso a base di sapone di
litio sul labbro del paraolio.
Installare il paraolio con i contrassegni
o i numeri identificativi del produttore
rivolti verso il coperchio del carter 2.
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER DROIT
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
ELEMENTO FILTRO OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER DESTRO

4 - 60
ENG
OIL FILTER ELEMENT, WATER PUMP AND RIGHT
CRANKCASE COVER
2. Install:
Bearing 1
NOTE:
Install the bearing by pressing its outer race
parallel.
Impeller shaft
1. Install:
Impeller shaft 1
Washer 2
Impeller 3
NOTE:
Take care so that the oil seal lip is not dam-
aged or the spring does not slip off its posi-
tion.
When installing the impeller shaft, apply the
lithium soap base grease on the oil seal lip
and impeller shaft. And install the shaft while
turning it.
Hold the impeller shaft on its width across
the flats a with spanners, etc. and install the
impeller.
T R..14 Nm (1.4 m · kg, 10 ft · lb)
Right crankcase cover
1. Install:
Dowel pin 1
O-ring 2
Collar 3
Gasket 4
NOTE:
Apply the lithium soap base grease on the O-
ring.

ENG
4 - 60
2. Montieren:
Lager
1
HINWEIS:
Zum Einbau des Lagers parallel auf
den Außenlaufring drücken.
Laufradwelle
1. Montieren:
Laufradwelle
1
Beilagscheibe
2
Laufrad
3
HINWEIS:
Darauf achten, daß die Dicht-
ringlippe nicht beschädigt wird und
daß die Feder nicht verrutscht.
Beim Einbau der Laufradwelle die
Dichtringlippe und Laufradwelle
mit Lithiumseifenfett bestreichen.
Die Welle beim Einbau drehen.
Zum Montieren des Laufrads die
Laufradwelle mit einem Schrau-
benschlüssel o. Ä. an deren Flach-
stelle
a greifen.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Kurbelgehäusedeckel rechts
1. Montieren:
Paßhülse
1
O-Ring
2
Distanzhülse
3
Dichtung
4
HINWEIS:
Den O-Ring mit Lithiumseifenfett
bestreichen.

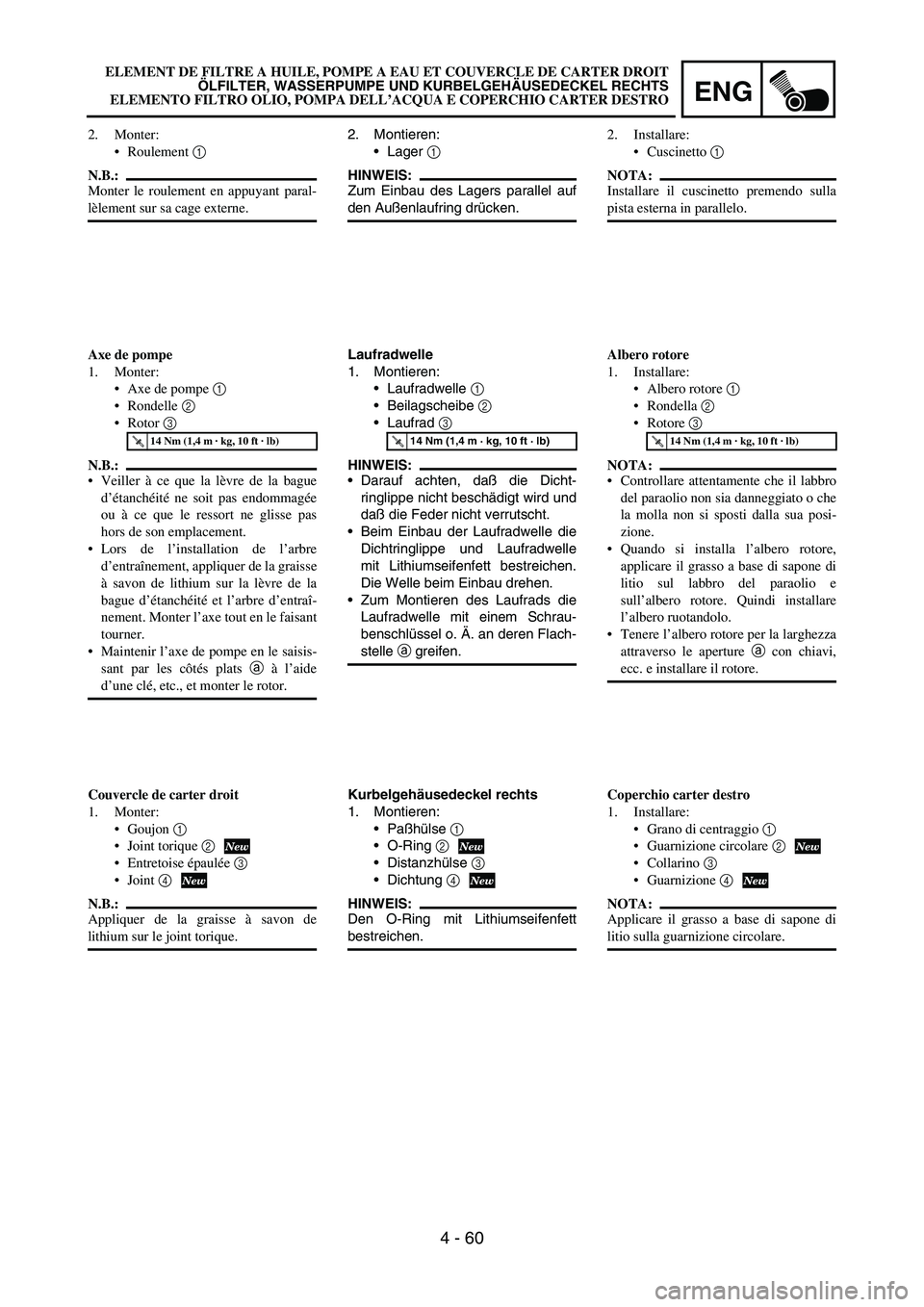

2. Monter:
Roulement 1
N.B.:
Monter le roulement en appuyant paral-
lèlement sur sa cage externe.
Axe de pompe
1. Monter:
Axe de pompe 1
Rondelle 2
Rotor 3
N.B.:
Veiller à ce que la lèvre de la bague
d’étanchéité ne soit pas endommagée
ou à ce que le ressort ne glisse pas
hors de son emplacement.
Lors de l’installation de l’arbre
d’entraînement, appliquer de la graisse
à savon de lithium sur la lèvre de la
bague d’étanchéité et l’arbre d’entraî-
nement. Monter l’axe tout en le faisant
tourner.
Maintenir l’axe de pompe en le saisis-
sant par les côtés plats a à l’aide
d’une clé, etc., et monter le rotor.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Couvercle de carter droit
1. Monter:
Goujon 1
Joint torique 2
Entretoise épaulée 3
Joint 4
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
2. Installare:
Cuscinetto 1
NOTA:
Installare il cuscinetto premendo sulla
pista esterna in parallelo.
Albero rotore
1. Installare:
Albero rotore 1
Rondella 2
Rotore 3
NOTA:
Controllare attentamente che il labbro
del paraolio non sia danneggiato o che
la molla non si sposti dalla sua posi-
zione.
Quando si installa l’albero rotore,
applicare il grasso a base di sapone di
litio sul labbro del paraolio e
sull’albero rotore. Quindi installare
l’albero ruotandolo.
Tenere l’albero rotore per la larghezza
attraverso le aperture a con chiavi,
ecc. e installare il rotore.
T R..14 Nm (1,4 m · kg, 10 ft · lb)
Coperchio carter destro
1. Installare:
Grano di centraggio 1
Guarnizione circolare 2
Collarino 3
Guarnizione 4
NOTA:
Applicare il grasso a base di sapone di
litio sulla guarnizione circolare.
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER DROIT
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
ELEMENTO FILTRO OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER DESTRO

4 - 61
ENG
OIL FILTER ELEMENT, WATER PUMP AND RIGHT
CRANKCASE COVER
2. Install:
Right crankcase cover 1
Bolt (right crankcase cover) 2
NOTE:
Apply the engine oil on the impeller shaft
end.
Mesh the impeller shaft gear 3 with primary
drive gear 4.
Tighten the bolts in stage, using a crisscross
pattern.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Kickstarter crank
1. Install:
Kickstarter crank 1
Washer 2
Bolt (kickstarter crank) 3
NOTE:
Install the kickstarter crank so that the kick-
starter crank is as vertical as possible with the
distance a between the kickstarter crank and
the frame being 8 mm (0.31 in) or more.
2. Install:
Oil hose 1
Bolt (oil hose) 2
T R..33 Nm (3.3 m · kg, 24 ft · lb)
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
3. Install:
Copper washer 1
Oil delivery pipe 2
Union bolt (M8) 3
Union bolt (M10) 4
T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)

ENG
4 - 61

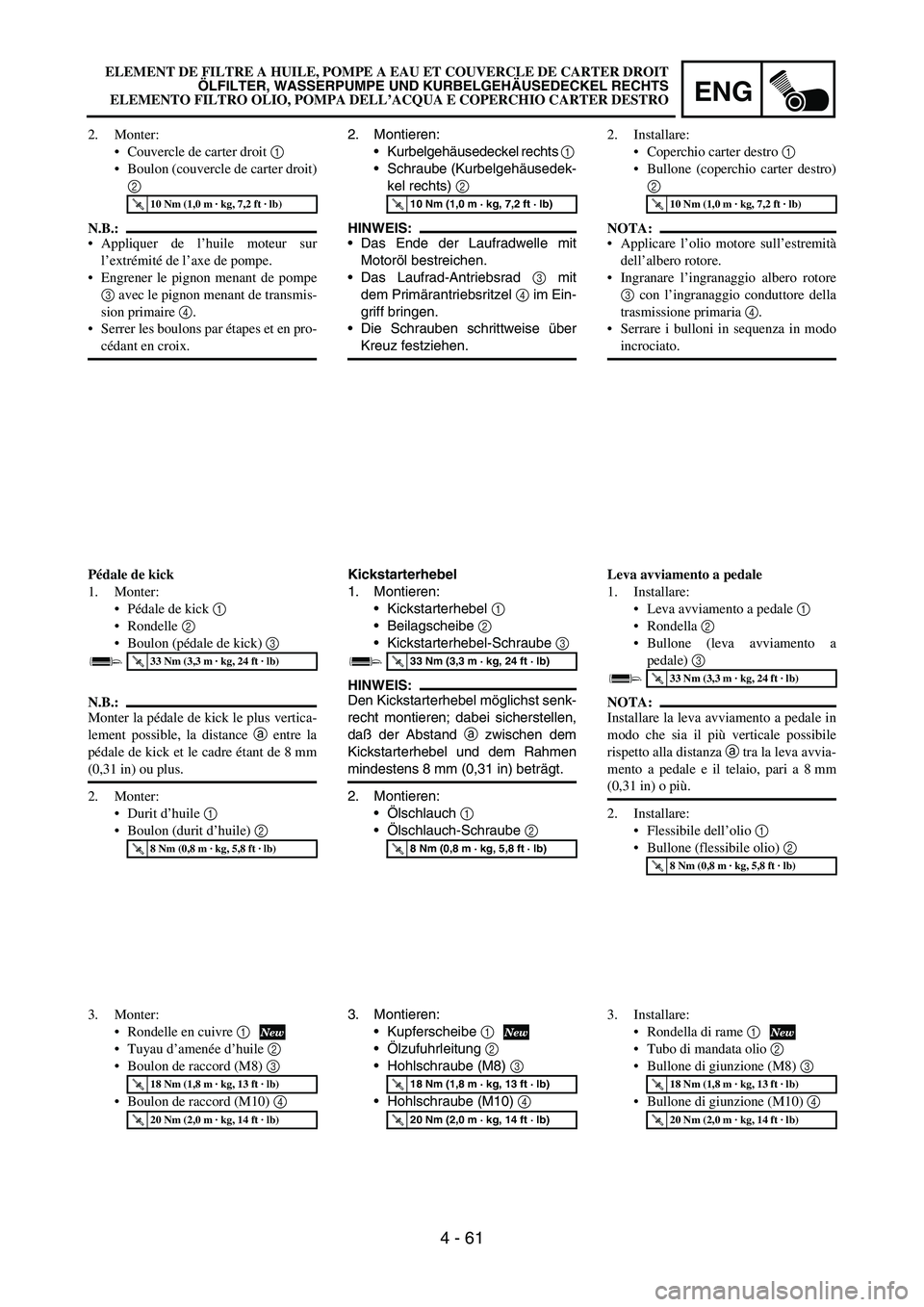

2. Montieren:
Kurbelgehäusedeckel rechts
1
Schraube (Kurbelgehäusedek-
kel rechts)
2
HINWEIS:
Das Ende der Laufradwelle mit
Motoröl bestreichen.
Das Laufrad-Antriebsrad
3 mit
dem Primärantriebsritzel
4 im Ein-
griff bringen.
Die Schrauben schrittweise über
Kreuz festziehen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Kickstarterhebel
1. Montieren:
Kickstarterhebel
1
Beilagscheibe
2
Kickstarterhebel-Schraube
3
HINWEIS:
Den Kickstarterhebel möglichst senk-
recht montieren; dabei sicherstellen,
daß der Abstand
a zwischen dem
Kickstarterhebel und dem Rahmen
mindestens 8 mm (0,31 in) beträgt.
2. Montieren:
Ölschlauch
1
Ölschlauch-Schraube
2
T R..33 Nm (3,3 m · kg, 24 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
3. Montieren:
Kupferscheibe
1
Ölzufuhrleitung
2
Hohlschraube (M8)
3
Hohlschraube (M10)
4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
2. Monter:
Couvercle de carter droit 1
Boulon (couvercle de carter droit)
2
N.B.:
Appliquer de l’huile moteur sur
l’extrémité de l’axe de pompe.
Engrener le pignon menant de pompe
3 avec le pignon menant de transmis-
sion primaire 4.
Serrer les boulons par étapes et en pro-
cédant en croix.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Pédale de kick
1. Monter:
Pédale de kick 1
Rondelle 2
Boulon (pédale de kick) 3
N.B.:
Monter la pédale de kick le plus vertica-
lement possible, la distance a entre la
pédale de kick et le cadre étant de 8 mm
(0,31 in) ou plus.
2. Monter:
Durit d’huile 1
Boulon (durit d’huile) 2
T R..33 Nm (3,3 m · kg, 24 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
3. Monter:
Rondelle en cuivre 1
Tuyau d’amenée d’huile 2
Boulon de raccord (M8) 3
Boulon de raccord (M10) 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
2. Installare:
Coperchio carter destro 1
Bullone (coperchio carter destro)
2
NOTA:
Applicare l’olio motore sull’estremità
dell’albero rotore.
Ingranare l’ingranaggio albero rotore
3 con l’ingranaggio conduttore della
trasmissione primaria 4.
Serrare i bulloni in sequenza in modo
incrociato.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Leva avviamento a pedale
1. Installare:
Leva avviamento a pedale 1
Rondella 2
Bullone (leva avviamento a
pedale) 3
NOTA:
Installare la leva avviamento a pedale in
modo che sia il più verticale possibile
rispetto alla distanza a tra la leva avvia-
mento a pedale e il telaio, pari a 8 mm
(0,31 in) o più.
2. Installare:
Flessibile dell’olio 1
Bullone (flessibile olio) 2
T R..33 Nm (3,3 m · kg, 24 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
3. Installare:
Rondella di rame 1
Tubo di mandata olio 2
Bullone di giunzione (M8) 3
Bullone di giunzione (M10) 4
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)

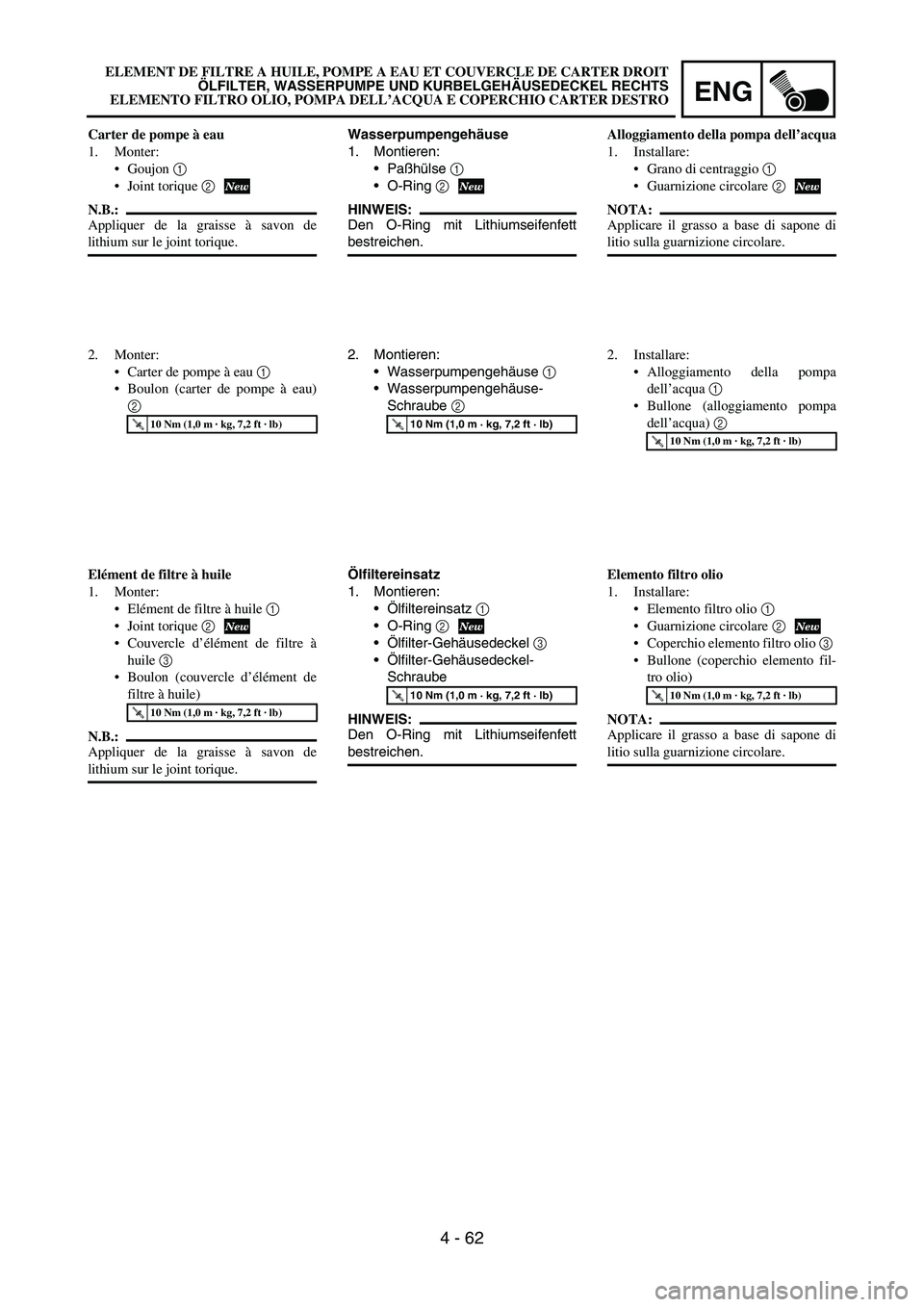

ELEMENT DE FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER DROIT
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
ELEMENTO FILTRO OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER DESTRO

4 - 62
ENG

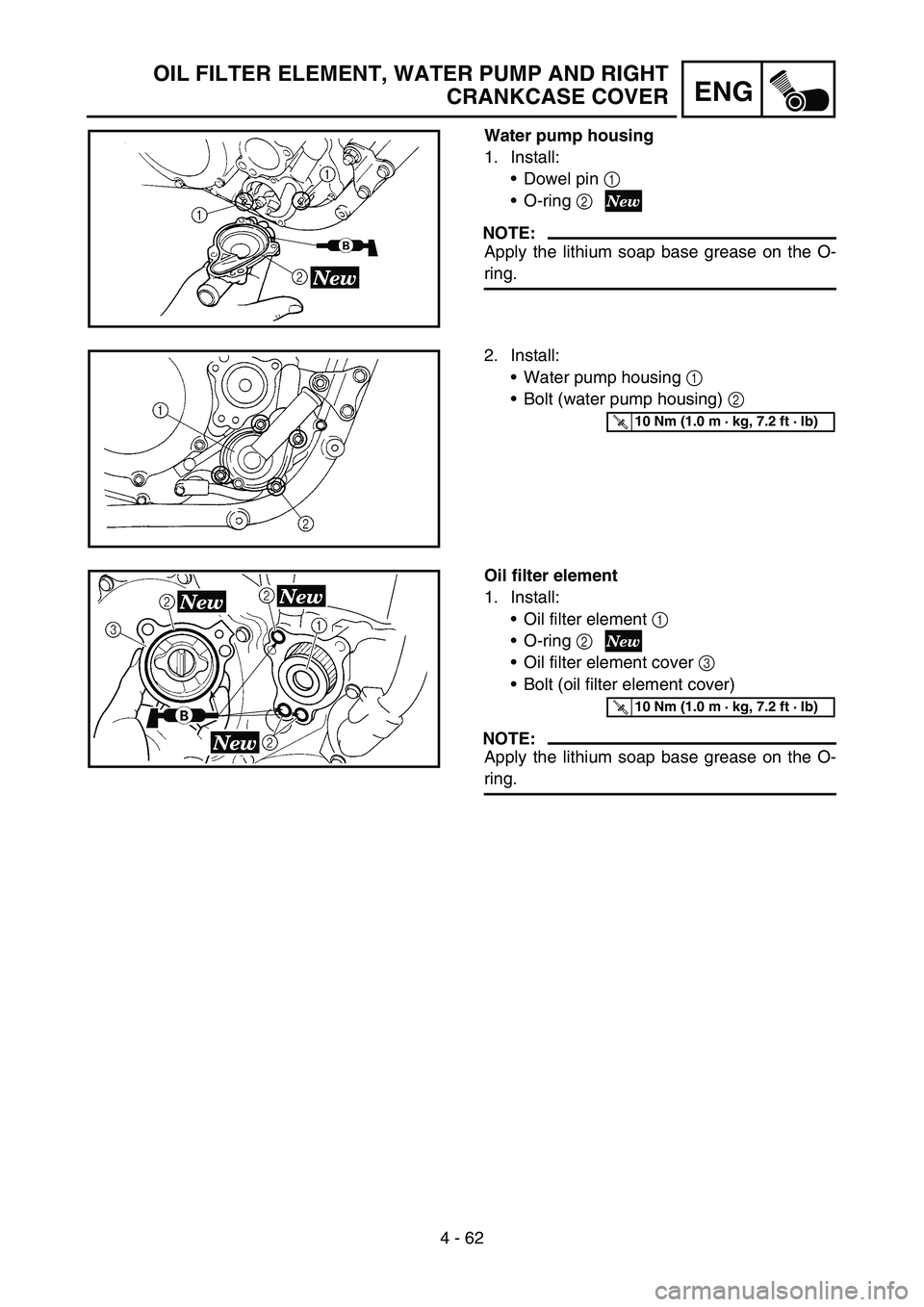

OIL FILTER ELEMENT, WATER PUMP AND RIGHT
CRANKCASE COVER
Water pump housing
1. Install:
Dowel pin 1
O-ring 2
NOTE:
Apply the lithium soap base grease on the O-
ring.
2. Install:
Water pump housing 1
Bolt (water pump housing) 2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Oil filter element
1. Install:
Oil filter element 1
O-ring 2
Oil filter element cover 3
Bolt (oil filter element cover)
NOTE:
Apply the lithium soap base grease on the O-
ring.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 62
Wasserpumpengehäuse
1. Montieren:
Paßhülse
1
O-Ring
2
HINWEIS:
Den O-Ring mit Lithiumseifenfett
bestreichen.
2. Montieren:
Wasserpumpengehäuse
1
Wasserpumpengehäuse-
Schraube
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Ölfiltereinsatz
1. Montieren:
Ölfiltereinsatz
1
O-Ring
2
Ölfilter-Gehäusedeckel
3
Ölfilter-Gehäusedeckel-
Schraube
HINWEIS:
Den O-Ring mit Lithiumseifenfett
bestreichen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Carter de pompe à eau
1. Monter:
Goujon 1
Joint torique 2
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
2. Monter:
Carter de pompe à eau 1
Boulon (carter de pompe à eau)
2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Elément de filtre à huile
1. Monter:
Elément de filtre à huile 1
Joint torique 2
Couvercle d’élément de filtre à
huile 3
Boulon (couvercle d’élément de
filtre à huile)
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Alloggiamento della pompa dell’acqua
1. Installare:
Grano di centraggio 1
Guarnizione circolare 2
NOTA:
Applicare il grasso a base di sapone di
litio sulla guarnizione circolare.
2. Installare:
Alloggiamento della pompa
dell’acqua 1
Bullone (alloggiamento pompa
dell’acqua) 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Elemento filtro olio
1. Installare:
Elemento filtro olio 1
Guarnizione circolare 2
Coperchio elemento filtro olio 3
Bullone (coperchio elemento fil-
tro olio)
NOTA:
Applicare il grasso a base di sapone di
litio sulla guarnizione circolare.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER DROIT
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
ELEMENTO FILTRO OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER DESTRO

4 - 63

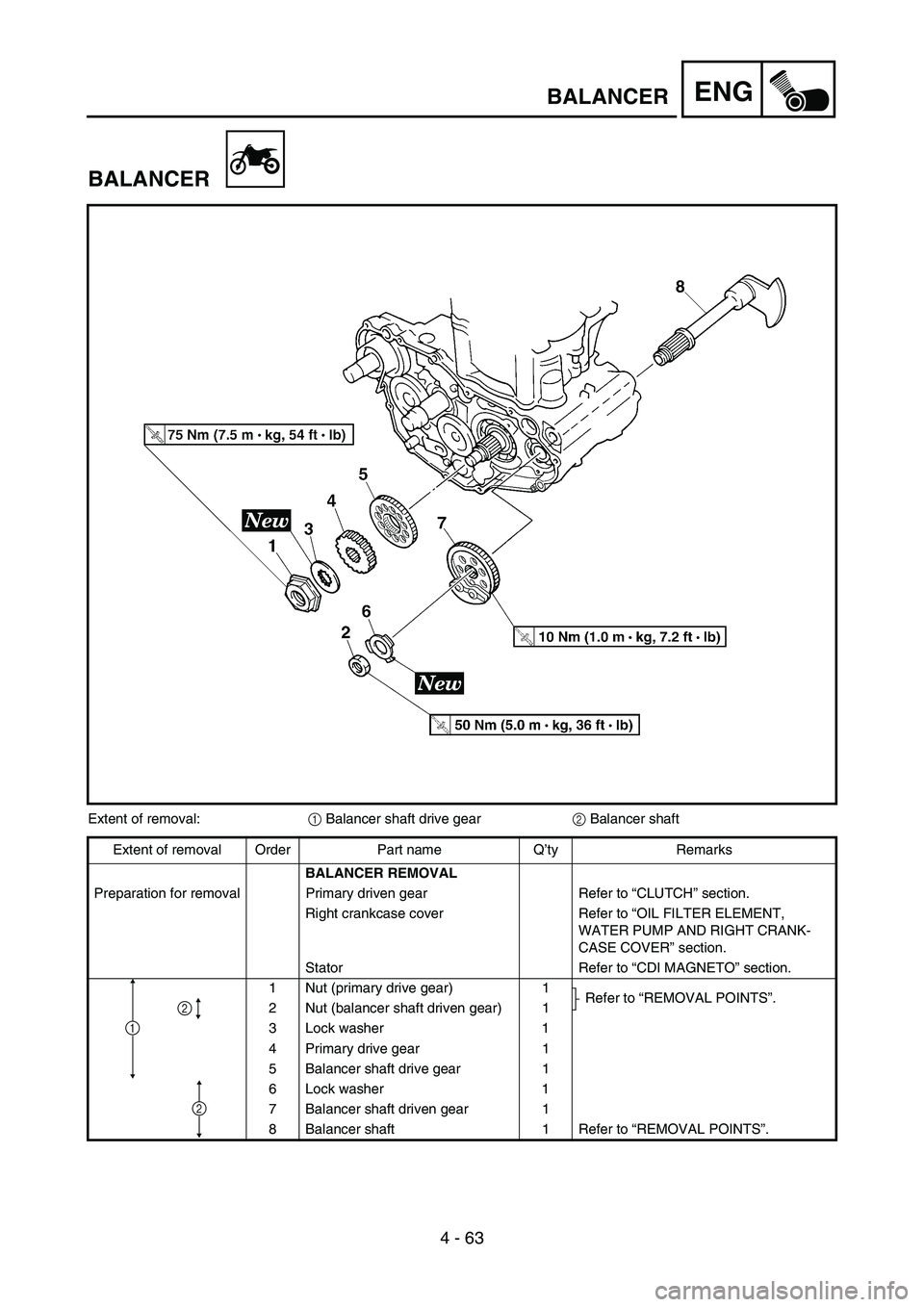

ENGBALANCER
BALANCER
Extent of removal:
1 Balancer shaft drive gear
2 Balancer shaft
Extent of removal Order Part name Q’ty Remarks
BALANCER REMOVAL
Preparation for removal Primary driven gear Refer to “CLUTCH” section.
Right crankcase cover Refer to “OIL FILTER ELEMENT,
WATER PUMP AND RIGHT CRANK-
CASE COVER” section.
Stator Refer to “CDI MAGNETO” section.
1 Nut (primary drive gear) 1
Refer to “REMOVAL POINTS”.
2 Nut (balancer shaft driven gear) 1
3 Lock washer 1
4 Primary drive gear 1
5 Balancer shaft drive gear 1
6 Lock washer 1
7 Balancer shaft driven gear 1
8 Balancer shaft 1 Refer to “REMOVAL POINTS”.
2
1
2
