YAMAHA YZ250F 2005 Notices Demploi (in French)

ENG
4 - 53

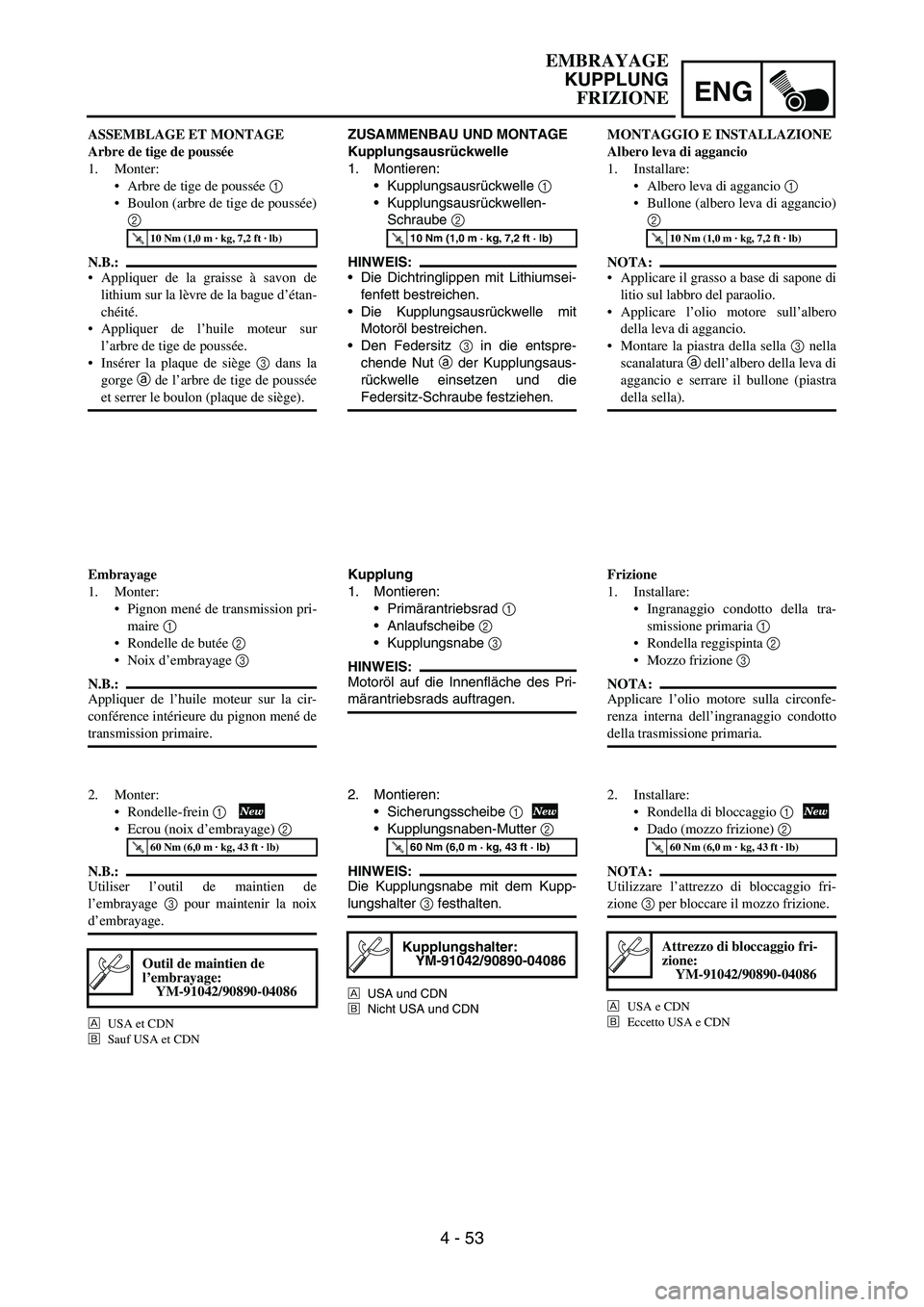

ZUSAMMENBAU UND MONTAGE
Kupplungsausrückwelle
1. Montieren:
Kupplungsausrückwelle
1
Kupplungsausrückwellen-
Schraube
2
HINWEIS:
Die Dichtringlippen mit Lithiumsei-
fenfett bestreichen.
Die Kupplungsausrückwelle mit
Motoröl bestreichen.
Den Federsitz
3 in die entspre-
chende Nut
a der Kupplungsaus-
rückwelle einsetzen und die
Federsitz-Schraube festziehen.
T R..10 Nm (1,0 m · kg
, 7,2 ft · lb)
Kupplung
1. Montieren:
Primärantriebsrad
1
Anlaufscheibe
2
Kupplungsnabe
3
HINWEIS:
Motoröl auf die Innenfläche des Pri-
märantriebsrads auftragen.
2. Montieren:
Sicherungsscheibe
1
Kupplungsnaben-Mutter
2
HINWEIS:
Die Kupplungsnabe mit dem Kupp-
lungshalter
3 festhalten.
È
USA und CDN
É
Nicht USA und CDN
T R..60 Nm (6,0 m · kg, 43 ft · lb)
Kupplungshalter:
YM-91042/90890-04086
ASSEMBLAGE ET MONTAGE
Arbre de tige de poussée
1. Monter:
Arbre de tige de poussée 1
Boulon (arbre de tige de poussée)
2
N.B.:
Appliquer de la graisse à savon de
lithium sur la lèvre de la bague d’étan-
chéité.
Appliquer de l’huile moteur sur
l’arbre de tige de poussée.
Insérer la plaque de siège 3 dans la
gorge a de l’arbre de tige de poussée
et serrer le boulon (plaque de siège).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Embrayage
1. Monter:
Pignon mené de transmission pri-
maire 1
Rondelle de butée 2
Noix d’embrayage 3
N.B.:
Appliquer de l’huile moteur sur la cir-
conférence intérieure du pignon mené de
transmission primaire.
2. Monter:
Rondelle-frein 1
Ecrou (noix d’embrayage) 2
N.B.:
Utiliser l’outil de maintien de
l’embrayage 3 pour maintenir la noix
d’embrayage.
È
USA et CDN
É
Sauf USA et CDN
T R..60 Nm (6,0 m · kg, 43 ft · lb)
Outil de maintien de
l’embrayage:
YM-91042/90890-04086
MONTAGGIO E INSTALLAZIONE
Albero leva di aggancio
1. Installare:
Albero leva di aggancio 1
Bullone (albero leva di aggancio)
2
NOTA:
Applicare il grasso a base di sapone di
litio sul labbro del paraolio.
Applicare l’olio motore sull’albero
della leva di aggancio.
Montare la piastra della sella 3 nella
scanalatura a dell’albero della leva di
aggancio e serrare il bullone (piastra
della sella).
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Frizione
1. Installare:
Ingranaggio condotto della tra-
smissione primaria 1
Rondella reggispinta 2
Mozzo frizione 3
NOTA:
Applicare l’olio motore sulla circonfe-
renza interna dell’ingranaggio condotto
della trasmissione primaria.
2. Installare:
Rondella di bloccaggio 1
Dado (mozzo frizione) 2
NOTA:
Utilizzare l’attrezzo di bloccaggio fri-
zione 3 per bloccare il mozzo frizione.
È
USA e CDN
É
Eccetto USA e CDN
T R..60 Nm (6,0 m · kg, 43 ft · lb)
Attrezzo di bloccaggio fri-
zione:
YM-91042/90890-04086
EMBRAYAGE
KUPPLUNG
FRIZIONE

4 - 54
ENG

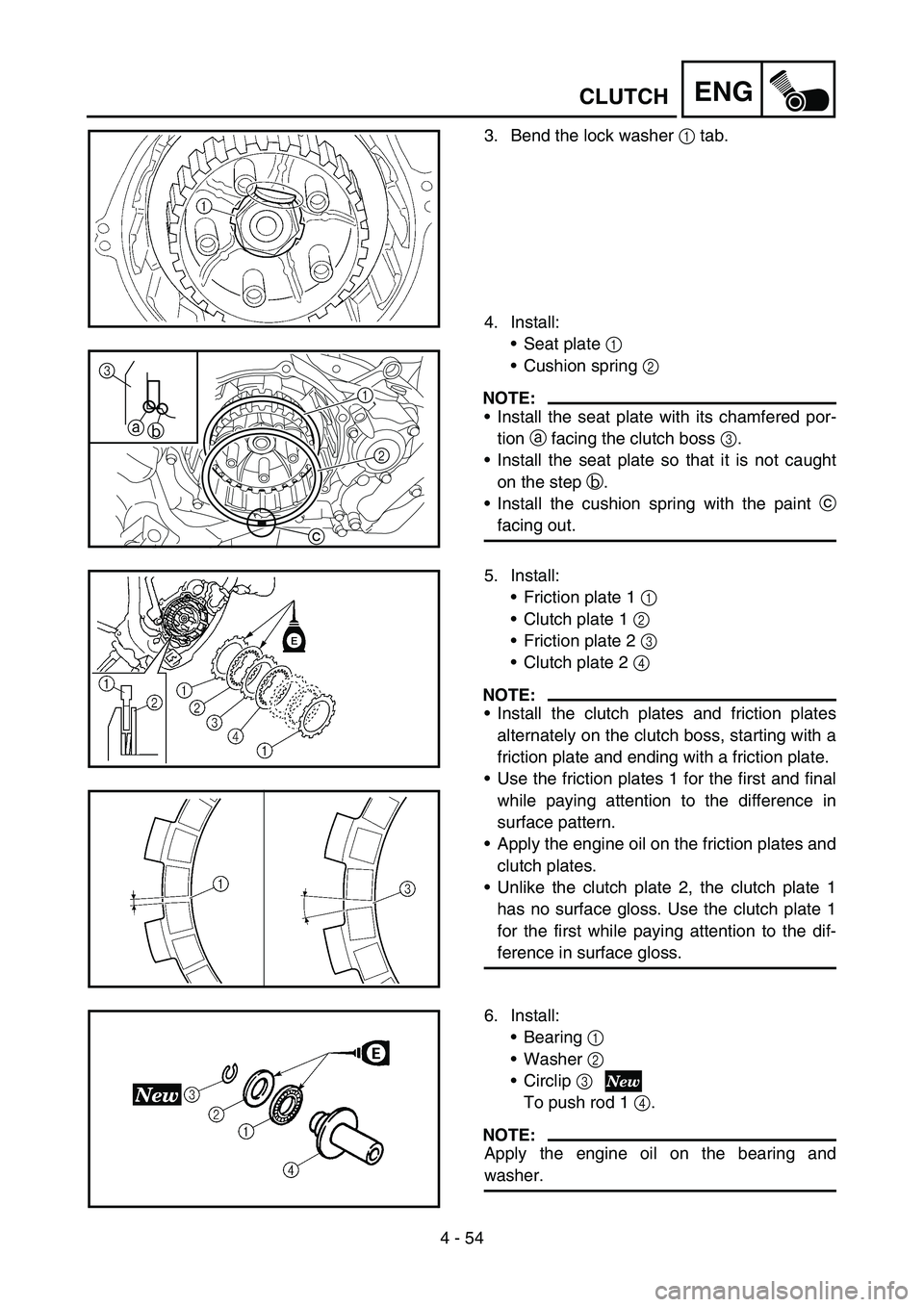

3. Bend the lock washer 1 tab.
4. Install:
Seat plate 1
Cushion spring 2
NOTE:
Install the seat plate with its chamfered por-
tion a facing the clutch boss 3.
Install the seat plate so that it is not caught
on the step b.
Install the cushion spring with the paint c
facing out.
1
2
c
3
a
b
5. Install:
Friction plate 1 1
Clutch plate 1 2
Friction plate 2 3
Clutch plate 2 4
NOTE:
Install the clutch plates and friction plates
alternately on the clutch boss, starting with a
friction plate and ending with a friction plate.
Use the friction plates 1 for the first and final
while paying attention to the difference in
surface pattern.
Apply the engine oil on the friction plates and
clutch plates.
Unlike the clutch plate 2, the clutch plate 1
has no surface gloss. Use the clutch plate 1
for the first while paying attention to the dif-
ference in surface gloss.
6. Install:
Bearing 1
Washer 2
Circlip 3
To push rod 1 4.
NOTE:
Apply the engine oil on the bearing and
washer.
CLUTCH

ENG
4 - 54
3. Die Lasche
1 der Sicherungs-
scheibe umbiegen.
4. Montieren:
Federsitz
1
Wellenfeder
2
HINWEIS:
Den Federsitz so einbauen, daß
dessen abgeschrägte Seite
a zur
Kupplungsnabe
3 gerichtet ist.
Den Federsitz so einbauen, daß er
nicht auf dem Absatz
b ruht.
Den Wellenring so einbauen, daß
die Farbmarkierung
c nach außen
gerichtet ist.
5. Montieren:
Reibscheibe 1
1
Stahlscheibe 1
2
Reibscheibe 2
3
Stahlscheibe 2
4
HINWEIS:
Die Reib- und Stahlscheiben
abwechselnd einbauen; darauf
achten, daß mit einer Reibscheibe
begonnen und abgeschlossen
wird.
Mit einer Reibscheibe 1 beginnen
und enden; auf die unterschiedli-
che Oberfläche der Scheiben ach-
ten.
Die Reib- und Stahlscheiben mit
Motoröl bestreichen.
Im Gegensatz zur Stahlscheibe 2
ist die Oberfläche von Stahl-
scheibe 1 nicht glänzend. Mit einer
Reibscheibe 1 beginnen; auf die
unterschiedliche Oberfläche der
Scheiben achten.
6. Montieren:
Lager
1
Beilagscheibe
2
Sicherungsring
3
Druckstange 1
4.
HINWEIS:
Motoröl auf das Lager und die Bei-
lagscheibe auftragen.

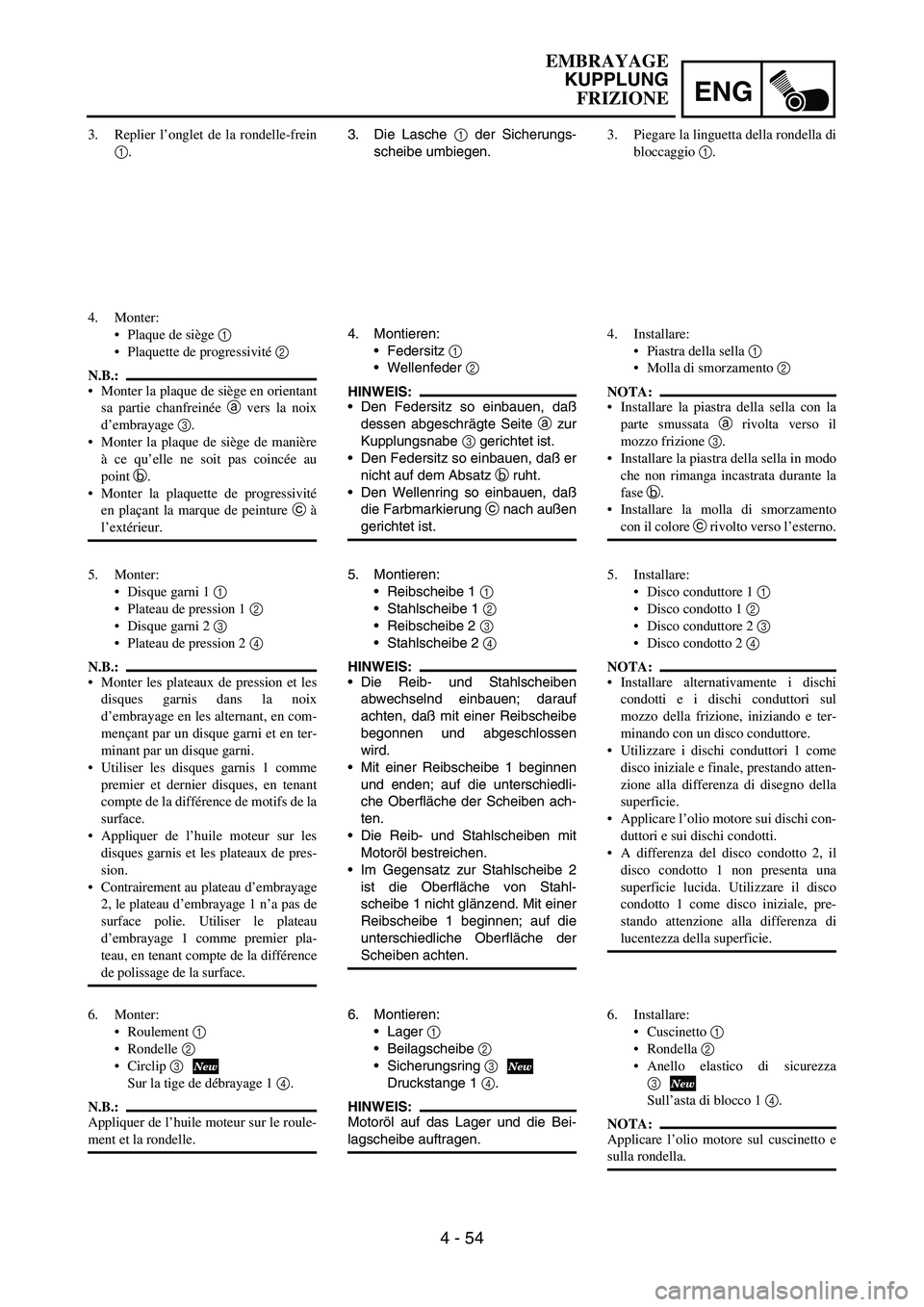

3. Replier l’onglet de la rondelle-frein
1.
4. Monter:
Plaque de siège 1
Plaquette de progressivité 2
N.B.:
Monter la plaque de siège en orientant
sa partie chanfreinée a vers la noix
d’embrayage 3.
Monter la plaque de siège de manière
à ce qu’elle ne soit pas coincée au
point b.
Monter la plaquette de progressivité
en plaçant la marque de peinture c à
l’extérieur.
5. Monter:
Disque garni 1 1
Plateau de pression 1 2
Disque garni 2 3
Plateau de pression 2 4
N.B.:
Monter les plateaux de pression et les
disques garnis dans la noix
d’embrayage en les alternant, en com-
mençant par un disque garni et en ter-
minant par un disque garni.
Utiliser les disques garnis 1 comme
premier et dernier disques, en tenant
compte de la différence de motifs de la
surface.
Appliquer de l’huile moteur sur les
disques garnis et les plateaux de pres-
sion.
Contrairement au plateau d’embrayage
2, le plateau d’embrayage 1 n’a pas de
surface polie. Utiliser le plateau
d’embrayage 1 comme premier pla-
teau, en tenant compte de la différence
de polissage de la surface.
6. Monter:
Roulement 1
Rondelle 2
Circlip 3
Sur la tige de débrayage 1 4.
N.B.:
Appliquer de l’huile moteur sur le roule-
ment et la rondelle.
3. Piegare la linguetta della rondella di
bloccaggio 1.
4. Installare:
Piastra della sella 1
Molla di smorzamento 2
NOTA:
Installare la piastra della sella con la
parte smussata a rivolta verso il
mozzo frizione 3.
Installare la piastra della sella in modo
che non rimanga incastrata durante la
fase b.
Installare la molla di smorzamento
con il colore c rivolto verso l’esterno.
5. Installare:
Disco conduttore 1 1
Disco condotto 1 2
Disco conduttore 2 3
Disco condotto 2 4
NOTA:
Installare alternativamente i dischi
condotti e i dischi conduttori sul
mozzo della frizione, iniziando e ter-
minando con un disco conduttore.
Utilizzare i dischi conduttori 1 come
disco iniziale e finale, prestando atten-
zione alla differenza di disegno della
superficie.
Applicare l’olio motore sui dischi con-
duttori e sui dischi condotti.
A differenza del disco condotto 2, il
disco condotto 1 non presenta una
superficie lucida. Utilizzare il disco
condotto 1 come disco iniziale, pre-
stando attenzione alla differenza di
lucentezza della superficie.
6. Installare:
Cuscinetto 1
Rondella 2
Anello elastico di sicurezza
3
Sull’asta di blocco 1 4.
NOTA:
Applicare l’olio motore sul cuscinetto e
sulla rondella.
EMBRAYAGE
KUPPLUNG
FRIZIONE

4 - 55
ENGCLUTCH
7. Install:
Push rod 2 1
Ball 2
Push rod 1 3
NOTE:
Apply the engine oil on the push rod 1, 2 and
ball.
8. Install:
Pressure plate 1
9. Install:
Clutch spring 1
Bolt (clutch spring) 2
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
10. Install:
Dowel pin 1
Gasket (clutch cover) 2
11. Install:
Clutch cover 1
Bolt (clutch cover)
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

ENG
4 - 55

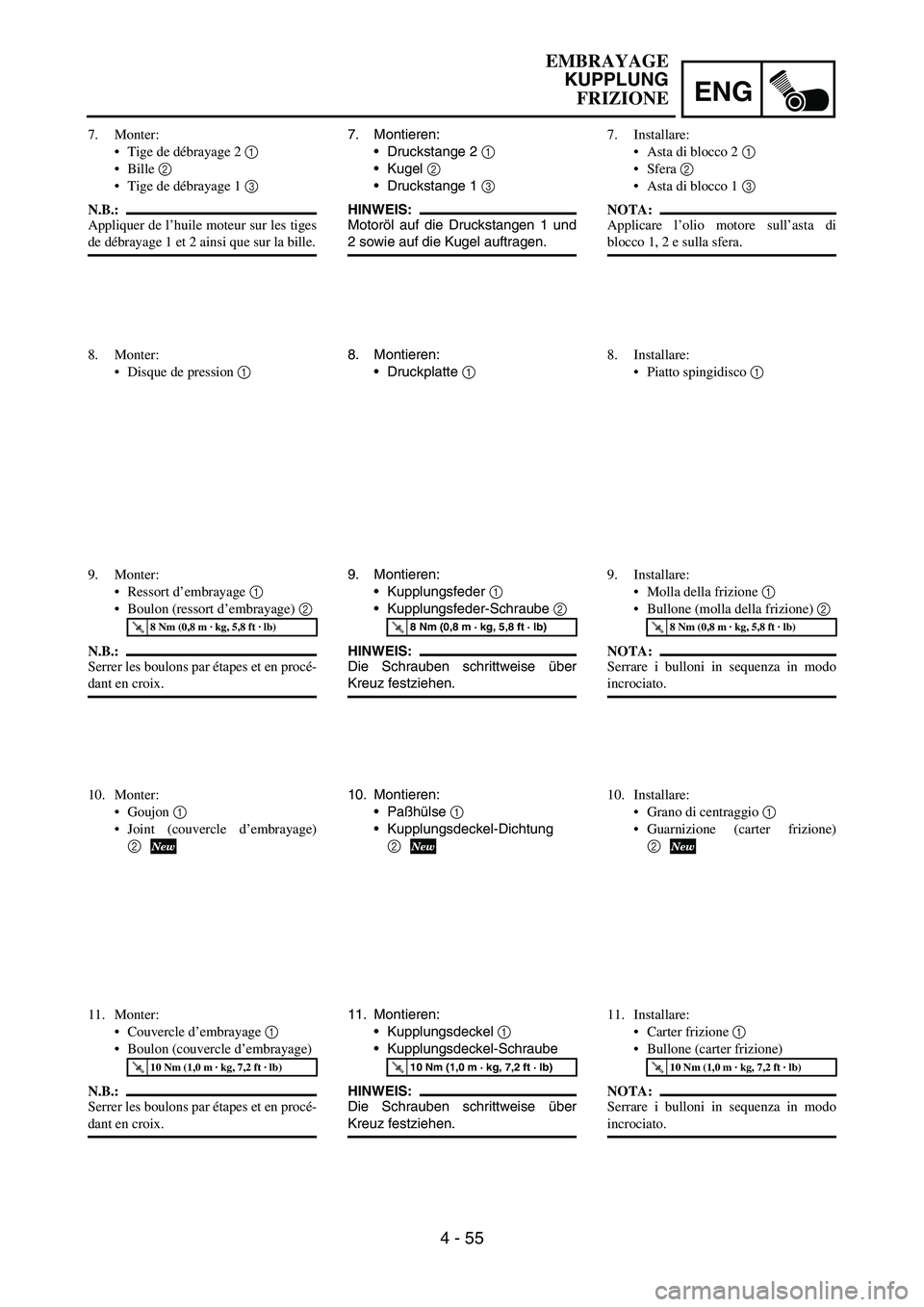

7. Montieren:
Druckstange 2
1
Kugel
2
Druckstange 1
3
HINWEIS:
Motoröl auf die Druckstangen 1 und
2 sowie auf die Kugel auftragen.
8. Montieren:
Druckplatte
1
9. Montieren:
Kupplungsfeder
1
Kupplungsfeder-Schraube
2
HINWEIS:
Die Schrauben schrittweise über
Kreuz festziehen.
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
10. Montieren:
Paßhülse
1
Kupplungsdeckel-Dichtung
2
11. Montieren:
Kupplungsdeckel
1
Kupplungsdeckel-Schraube
HINWEIS:
Die Schrauben schrittweise über
Kreuz festziehen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Monter:
Tige de débrayage 2 1
Bille 2
Tige de débrayage 1 3
N.B.:
Appliquer de l’huile moteur sur les tiges
de débrayage 1 et 2 ainsi que sur la bille.
8. Monter:
Disque de pression 1
9. Monter:
Ressort d’embrayage 1
Boulon (ressort d’embrayage) 2
N.B.:
Serrer les boulons par étapes et en procé-
dant en croix.
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
10. Monter:
Goujon 1
Joint (couvercle d’embrayage)
2
11. Monter:
Couvercle d’embrayage 1
Boulon (couvercle d’embrayage)
N.B.:
Serrer les boulons par étapes et en procé-
dant en croix.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
7. Installare:
Asta di blocco 2 1
Sfera 2
Asta di blocco 1 3
NOTA:
Applicare l’olio motore sull’asta di
blocco 1, 2 e sulla sfera.
8. Installare:
Piatto spingidisco 1
9. Installare:
Molla della frizione 1
Bullone (molla della frizione) 2
NOTA:
Serrare i bulloni in sequenza in modo
incrociato.
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
10. Installare:
Grano di centraggio 1
Guarnizione (carter frizione)
2
11. Installare:
Carter frizione 1
Bullone (carter frizione)
NOTA:
Serrare i bulloni in sequenza in modo
incrociato.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
EMBRAYAGE
KUPPLUNG
FRIZIONE

4 - 56
ENG

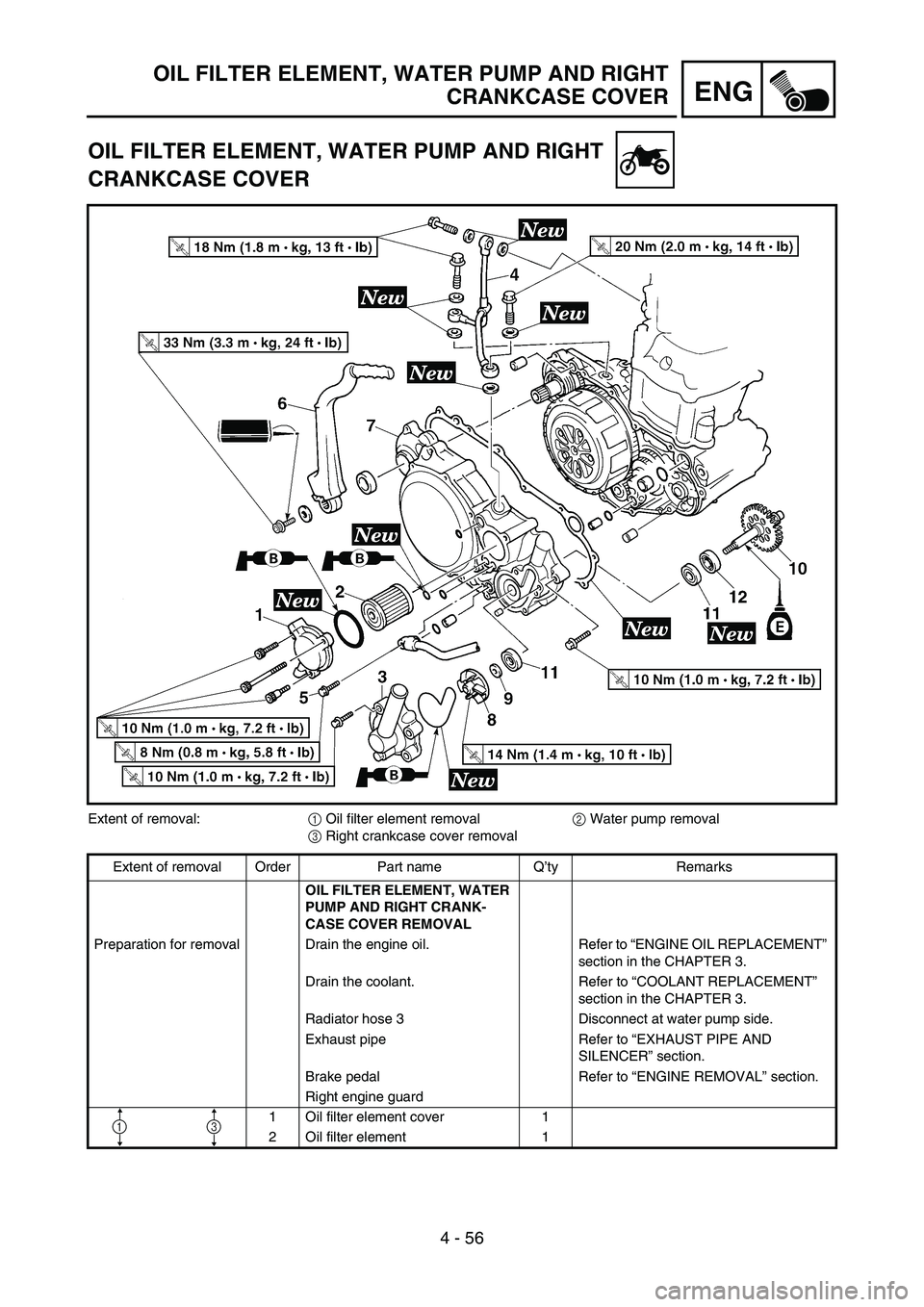

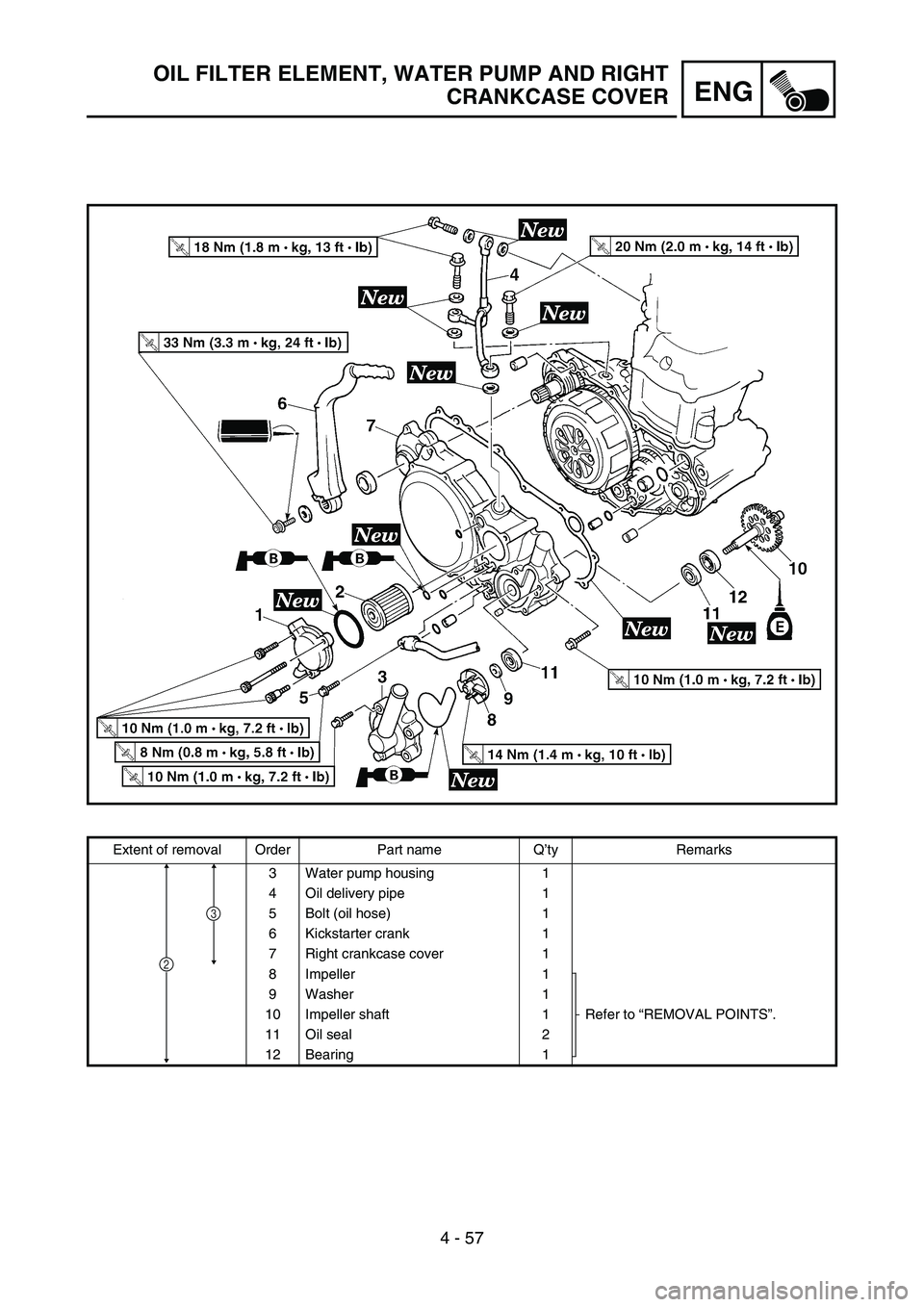

OIL FILTER ELEMENT, WATER PUMP AND RIGHT
CRANKCASE COVER
OIL FILTER ELEMENT, WATER PUMP AND RIGHT
CRANKCASE COVER
Extent of removal:
1 Oil filter element removal
2 Water pump removal
3 Right crankcase cover removal
Extent of removal Order Part name Q’ty Remarks
OIL FILTER ELEMENT, WATER
PUMP AND RIGHT CRANK-
CASE COVER REMOVAL
Preparation for removal Drain the engine oil. Refer to “ENGINE OIL REPLACEMENT”
section in the CHAPTER 3.
Drain the coolant. Refer to “COOLANT REPLACEMENT”
section in the CHAPTER 3.
Radiator hose 3 Disconnect at water pump side.
Exhaust pipe Refer to “EXHAUST PIPE AND
SILENCER” section.
Brake pedal Refer to “ENGINE REMOVAL” section.
Right engine guard
1 Oil filter element cover 1
2 Oil filter element 1
13

ENG
4 - 56

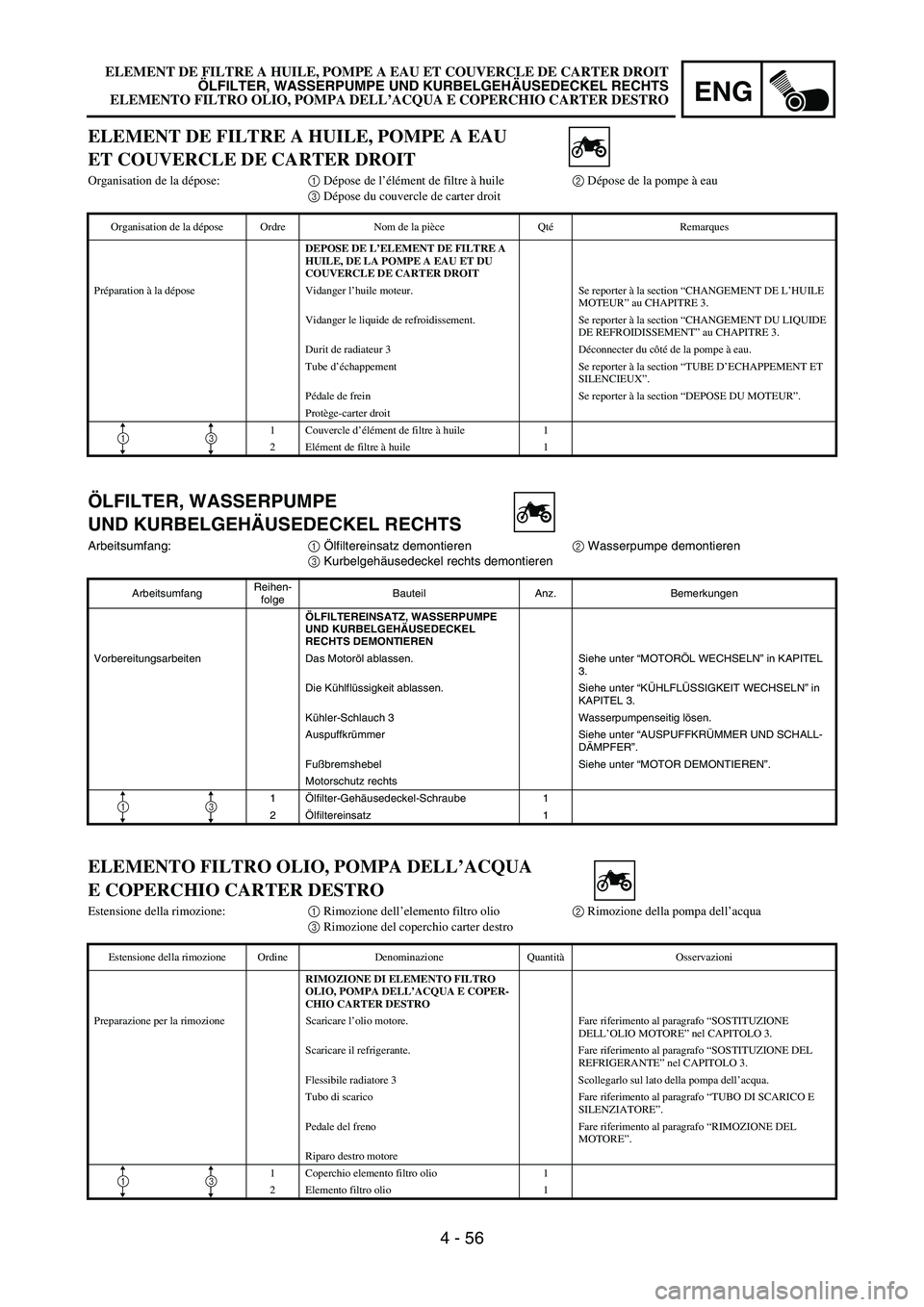

ÖLFILTER, WASSERPUMPE
UND KURBELGEHÄUSEDECKEL RECHTS
Arbeitsumfang:
1 Ölfiltereinsatz demontieren
2 Wasserpumpe demontieren
3 Kurbelgehäusedeckel rechts demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
ÖLFILTEREINSATZ, WASSERPUMPE
UND KURBELGEHÄUSEDECKEL
RECHTS DEMONTIEREN
Vorbereitungsarbeiten Das Motoröl ablassen. Siehe unter “MOTORÖL WECHSELN” in KAPITEL
3.
Die Kühlflüssigkeit ablassen. Siehe unter “KÜHLFLÜSSIGKEIT WECHSELN” in
KAPITEL 3.
Kühler-Schlauch 3 Wasserpumpenseitig lösen.
Auspuffkrümmer Siehe unter “AUSPUFFKRÜMMER UND SCHALL-
DÄMPFER”.
Fußbremshebel Siehe unter “MOTOR DEMONTIEREN”.
Motorschutz rechts
1Ölfilter-Gehäusedeckel-Schraube 1
2Ölfiltereinsatz 1
13
ELEMENT DE FILTRE A HUILE, POMPE A EAU
ET COUVERCLE DE CARTER DROIT
Organisation de la dépose:1 Dépose de l’élément de filtre à huile2 Dépose de la pompe à eau
3 Dépose du couvercle de carter droit
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE L’ELEMENT DE FILTRE A
HUILE, DE LA POMPE A EAU ET DU
COUVERCLE DE CARTER DROIT
Préparation à la dépose Vidanger l’huile moteur. Se reporter à la section “CHANGEMENT DE L’HUILE
MOTEUR” au CHAPITRE 3.
Vidanger le liquide de refroidissement. Se reporter à la section “CHANGEMENT DU LIQUIDE
DE REFROIDISSEMENT” au CHAPITRE 3.
Durit de radiateur 3 Déconnecter du côté de la pompe à eau.
Tube d’échappement Se reporter à la section “TUBE D’ECHAPPEMENT ET
SILENCIEUX”.
Pédale de frein Se reporter à la section “DEPOSE DU MOTEUR”.
Protège-carter droit
1 Couvercle d’élément de filtre à huile 1
2Elément de filtre à huile 1
13
ELEMENTO FILTRO OLIO, POMPA DELL’ACQUA
E COPERCHIO CARTER DESTRO
Estensione della rimozione:1 Rimozione dell’elemento filtro olio2 Rimozione della pompa dell’acqua
3 Rimozione del coperchio carter destro
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DI ELEMENTO FILTRO
OLIO, POMPA DELL’ACQUA E COPER-
CHIO CARTER DESTRO
Preparazione per la rimozione Scaricare l’olio motore. Fare riferimento al paragrafo “SOSTITUZIONE
DELL’OLIO MOTORE” nel CAPITOLO 3.
Scaricare il refrigerante. Fare riferimento al paragrafo “SOSTITUZIONE DEL
REFRIGERANTE” nel CAPITOLO 3.
Flessibile radiatore 3 Scollegarlo sul lato della pompa dell’acqua.
Tubo di scarico Fare riferimento al paragrafo “TUBO DI SCARICO E
SILENZIATORE”.
Pedale del freno Fare riferimento al paragrafo “RIMOZIONE DEL
MOTORE”.
Riparo destro motore
1 Coperchio elemento filtro olio 1
2 Elemento filtro olio 1
13
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER DROIT
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
ELEMENTO FILTRO OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER DESTRO

4 - 57
ENG
OIL FILTER ELEMENT, WATER PUMP AND RIGHT
CRANKCASE COVER
Extent of removal Order Part name Q’ty Remarks
3 Water pump housing 1
4 Oil delivery pipe 1
5 Bolt (oil hose) 1
6 Kickstarter crank 1
7 Right crankcase cover 1
8 Impeller 1
Refer to “REMOVAL POINTS”. 9 Washer 1
10 Impeller shaft 1
11 Oil seal 2
12 Bearing 1
3
2

ENG
4 - 57
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
3 Wasserpumpengehäuse 1
4Ölzufuhrleitung 1
5Ölschlauch-Schraube 1
6 Kickstarterhebel 1
7 Kurbelgehäusedeckel rechts 1
8 Laufrad 1
Siehe unter “DEMONTAGE-EINZELHEITEN”. 9 Beilagscheibe 1
10 Laufradwelle 1
11 Dichtring 2
12 Lager 1
3
2

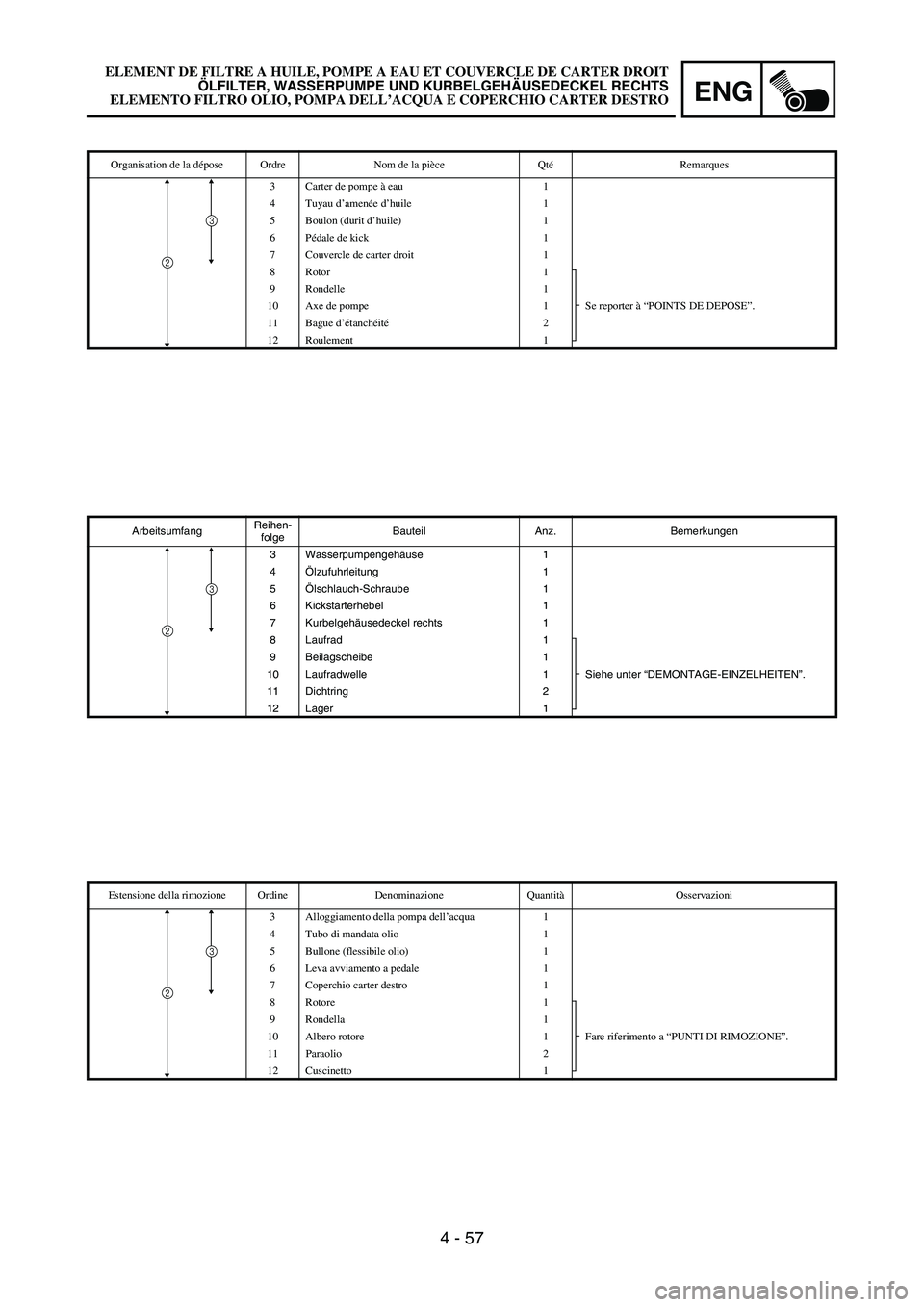

Organisation de la dépose Ordre Nom de la pièce QtéRemarques
3 Carter de pompe à eau 1
4Tuyau d’amenée d’huile 1
5 Boulon (durit d’huile) 1
6Pédale de kick 1
7 Couvercle de carter droit 1
8 Rotor 1
Se reporter à “POINTS DE DEPOSE”. 9 Rondelle 1
10 Axe de pompe 1
11 Bague d’étanchéité2
12 Roulement 1
3
2
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
3 Alloggiamento della pompa dell’acqua 1
4 Tubo di mandata olio 1
5 Bullone (flessibile olio) 1
6 Leva avviamento a pedale 1
7 Coperchio carter destro 1
8Rotore 1
Fare riferimento a “PUNTI DI RIMOZIONE”. 9 Rondella 1
10 Albero rotore 1
11 Paraolio 2
12 Cuscinetto 1
3
2
ELEMENT DE FILTRE A HUILE, POMPE A EAU ET COUVERCLE DE CARTER DROIT
ÖLFILTER, WASSERPUMPE UND KURBELGEHÄUSEDECKEL RECHTS
ELEMENTO FILTRO OLIO, POMPA DELL’ACQUA E COPERCHIO CARTER DESTRO

4 - 58
ENG
OIL FILTER ELEMENT, WATER PUMP AND RIGHT
CRANKCASE COVER
REMOVAL POINTS
Impeller shaft
1. Remove:
Impeller 1
Washer 2
Impeller shaft 3
NOTE:
Hold the impeller shaft on its width across the
flats a with spanners, etc. and remove the
impeller.
EC4G3210
Oil seal
NOTE:
It is not necessary to disassemble the water
pump, unless there is an abnormality such as
excessive change in coolant level, discolora-
tion of coolant, or milky transmission oil.
1. Remove:
Bearing 1
2. Remove:
Oil seal 1
INSPECTION
Oil delivery pipe
1. Inspect:
Oil delivery pipe 1
Bend/damage → Replace.
Clogged → Blow.
