ENG
4 - 43

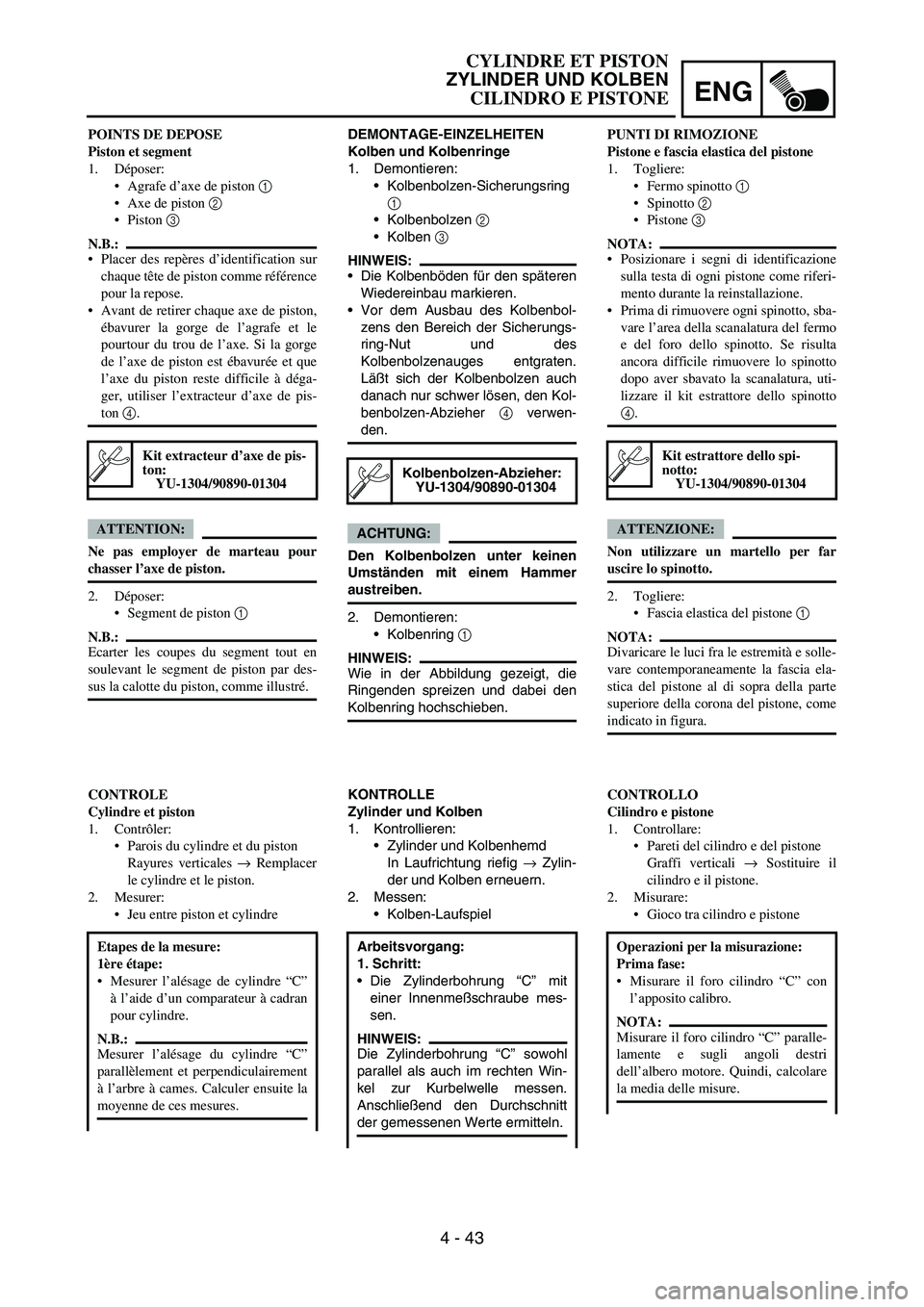

DEMONTAGE-EINZELHEITEN
Kolben und Kolbenringe
1. Demontieren:
Kolbenbolzen-Sicherungsring
1
Kolbenbolzen
2
Kolben
3
HINWEIS:
Die Kolbenböden für den späteren
Wiedereinbau markieren.
Vor dem Ausbau des Kolbenbol-
zens den Bereich der Sicherungs-
ring-Nut und des
Kolbenbolzenauges entgraten.
Läßt sich der Kolbenbolzen auch
danach nur schwer lösen, den Kol-
benbolzen-Abzieher
4 verwen-
den.
ACHTUNG:
Den Kolbenbolzen unter keinen
Umständen mit einem Hammer
austreiben.
2. Demontieren:
Kolbenring
1
HINWEIS:
Wie in der Abbildung gezeigt, die
Ringenden spreizen und dabei den
Kolbenring hochschieben.
Kolbenbolzen-Abzieher:
YU-1304/90890-01304
KONTROLLE
Zylinder und Kolben
1. Kontrollieren:
Zylinder und Kolbenhemd
In Laufrichtung riefig
→ Zylin-
der und Kolben erneuern.
2. Messen:
Kolben-Laufspiel
Arbeitsvorgang:
1. Schritt:
Die Zylinderbohrung “C” mit
einer Innenmeßschraube mes-
sen.
HINWEIS:
Die Zylinderbohrung “C” sowohl
parallel als auch im rechten Win-
kel zur Kurbelwelle messen.
Anschließend den Durchschnitt
der gemessenen Werte ermitteln.
POINTS DE DEPOSE
Piston et segment
1. Déposer:
Agrafe d’axe de piston 1
Axe de piston 2
Piston 3
N.B.:
Placer des repères d’identification sur
chaque tête de piston comme référence
pour la repose.
Avant de retirer chaque axe de piston,
ébavurer la gorge de l’agrafe et le
pourtour du trou de l’axe. Si la gorge
de l’axe de piston est ébavurée et que
l’axe du piston reste difficile à déga-
ger, utiliser l’extracteur d’axe de pis-
ton 4.
ATTENTION:
Ne pas employer de marteau pour
chasser l’axe de piston.
2. Déposer:
Segment de piston 1
N.B.:
Ecarter les coupes du segment tout en
soulevant le segment de piston par des-
sus la calotte du piston, comme illustré.
Kit extracteur d’axe de pis-
ton:
YU-1304/90890-01304
CONTROLE
Cylindre et piston
1. Contrôler:
Parois du cylindre et du piston
Rayures verticales → Remplacer
le cylindre et le piston.
2. Mesurer:
Jeu entre piston et cylindre
Etapes de la mesure:
1ère étape:
Mesurer l’alésage de cylindre “C”
à l’aide d’un comparateur à cadran
pour cylindre.
N.B.:
Mesurer l’alésage du cylindre “C”
parallèlement et perpendiculairement
à l’arbre à cames. Calculer ensuite la
moyenne de ces mesures.
PUNTI DI RIMOZIONE
Pistone e fascia elastica del pistone
1. Togliere:
Fermo spinotto 1
Spinotto 2
Pistone 3
NOTA:
Posizionare i segni di identificazione
sulla testa di ogni pistone come riferi-
mento durante la reinstallazione.
Prima di rimuovere ogni spinotto, sba-
vare l’area della scanalatura del fermo
e del foro dello spinotto. Se risulta
ancora difficile rimuovere lo spinotto
dopo aver sbavato la scanalatura, uti-
lizzare il kit estrattore dello spinotto
4.
ATTENZIONE:
Non utilizzare un martello per far
uscire lo spinotto.
2. Togliere:
Fascia elastica del pistone 1
NOTA:
Divaricare le luci fra le estremità e solle-
vare contemporaneamente la fascia ela-
stica del pistone al di sopra della parte
superiore della corona del pistone, come
indicato in figura.
Kit estrattore dello spi-
notto:
YU-1304/90890-01304
CONTROLLO
Cilindro e pistone
1. Controllare:
Pareti del cilindro e del pistone
Graffi verticali → Sostituire il
cilindro e il pistone.
2. Misurare:
Gioco tra cilindro e pistone
Operazioni per la misurazione:
Prima fase:
Misurare il foro cilindro “C” con
l’apposito calibro.
NOTA:
Misurare il foro cilindro “C” paralle-
lamente e sugli angoli destri
dell’albero motore. Quindi, calcolare
la media delle misure.
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO E PISTONE

4 - 44

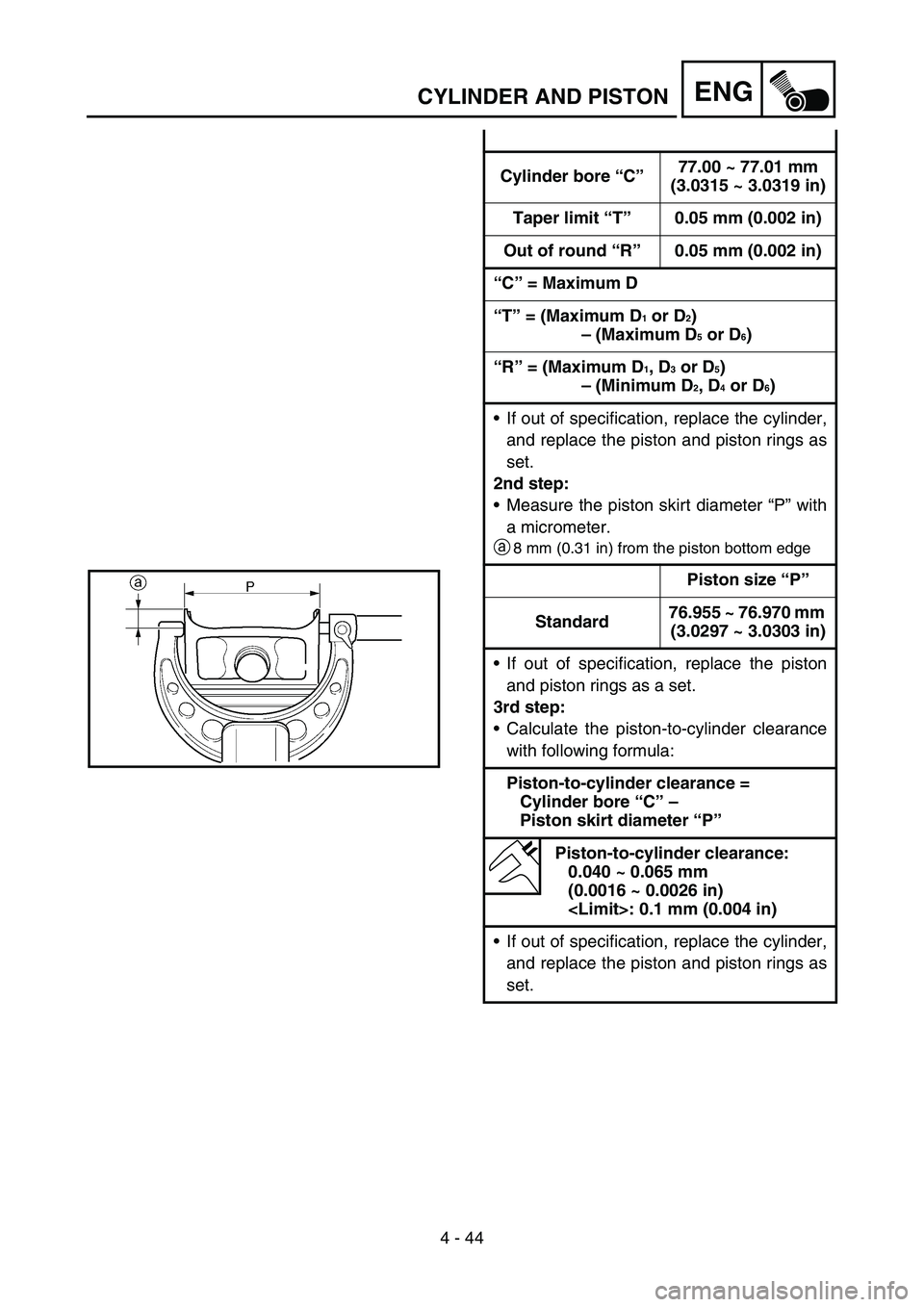

ENGCYLINDER AND PISTON
Cylinder bore “C”77.00 ~ 77.01 mm
(3.0315 ~ 3.0319 in)
Taper limit “T”0.05 mm (0.002 in)
Out of round “R”0.05 mm (0.002 in)
“C” = Maximum D
“T” = (Maximum D
1 or D2)
– (Maximum D
5 or D6)
“R” = (Maximum D
1, D3 or D5)
– (Minimum D2, D4 or D6)
If out of specification, replace the cylinder,
and replace the piston and piston rings as
set.
2nd step:
Measure the piston skirt diameter “P” with
a micrometer.
a
8 mm (0.31 in) from the piston bottom edge
Piston size “P”
Standard76.955 ~ 76.970 mm
(3.0297 ~ 3.0303 in)
If out of specification, replace the piston
and piston rings as a set.
3rd step:
Calculate the piston-to-cylinder clearance
with following formula:
Piston-to-cylinder clearance =
Cylinder bore “C” –
Piston skirt diameter “P”
Piston-to-cylinder clearance:
0.040 ~ 0.065 mm
(0.0016 ~ 0.0026 in)
: 0.1 mm (0.004 in)
If out of specification, replace the cylinder,
and replace the piston and piston rings as
set.

ENG
4 - 44
Zylinderboh-
rung “C”77,00–77,01 mm
(3,0315–
3,0319 in)
Max. Konizität
“T”0,05 mm
(0,002 in)
Max. Ovalität
“R”0,05 mm
(0,002 in)
“C” = größtes Maß unter D
“T” = (größtes Maß unter D
1
und D2) – (größtes Maß unter D5
und D6)
“R” = (größtes Maß unter D
1, D3
und D5) – (kleinstes Maß unter
D2, D4 und D6)
Falls nicht nach Vorgabe, Zylin-
der sowie Kolben und Kolben-
ringe erneuern.
2. Schritt:
Den Kolbenschaft-Durchmes-
ser “P” mit einer Bügelmeß-
schraube messen.
a8 mm (0,31 in) oberhalb der Unter-
kante
Kolbengröße
“P”
Sollwert76,955–
76,970 mm
(3,0297–
3,0303 in)
Falls nicht nach Vorgabe, Kol-
ben samt Kolbenringen erneu-
ern.
3. Schritt:
Das Kolben-Laufspiel nach fol-
gender Formel ermitteln:
Kolben-Laufspiel =
Zylinderbohrung “C” –
Kolbenschaft-Durchmes-
ser “P”
Kolben-Laufspiel:
0,040–0,065 mm
(0,0016–0,0026 in)
:
0,1 mm (0,004 in)
Falls nicht nach Vorgabe, Zylin-
der sowie Kolben und Kolben-
ringe erneuern.

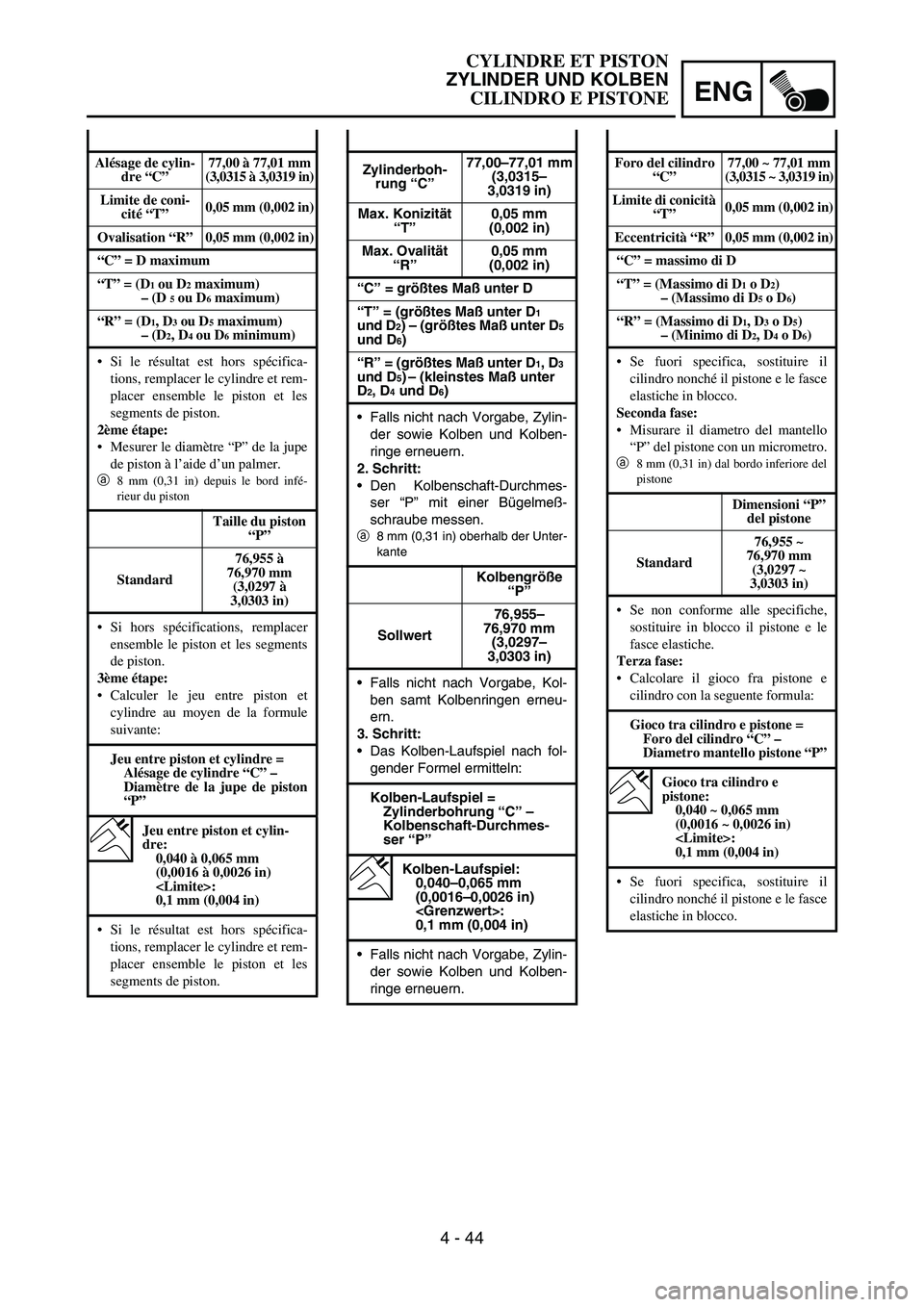

Alésage de cylin-
dre “C”77,00 à 77,01 mm
(3,0315 à 3,0319 in)
Limite de coni-
cité “T”0,05 mm (0,002 in)
Ovalisation “R”0,05 mm (0,002 in)
“C” = D maximum
“T” = (D
1 ou D2 maximum)
– (D 5 ou D6 maximum)
“R” = (D
1, D3 ou D5 maximum) – (D2, D4 ou D6 minimum)
Si le résultat est hors spécifica-
tions, remplacer le cylindre et rem-
placer ensemble le piston et les
segments de piston.
2ème étape:
Mesurer le diamètre “P” de la jupe
de piston à l’aide d’un palmer.
a
8 mm (0,31 in) depuis le bord infé-
rieur du piston
Taille du piston
“P”
Standard76,955 à
76,970 mm
(3,0297 à
3,0303 in)
Si hors spécifications, remplacer
ensemble le piston et les segments
de piston.
3ème étape:
Calculer le jeu entre piston et
cylindre au moyen de la formule
suivante:
Jeu entre piston et cylindre =
Alésage de cylindre “C” –
Diamètre de la jupe de piston
“P”
Jeu entre piston et cylin-
dre:
0,040 à 0,065 mm
(0,0016 à 0,0026 in)
:
0,1 mm (0,004 in)
Si le résultat est hors spécifica-
tions, remplacer le cylindre et rem-
placer ensemble le piston et les
segments de piston.
Foro del cilindro
“C”77,00 ~ 77,01 mm
(3,0315 ~ 3,0319 in)
Limite di conicità
“T”0,05 mm (0,002 in)
Eccentricità “R”0,05 mm (0,002 in)
“C” = massimo di D
“T” = (Massimo di D
1 o D2)
– (Massimo di D5 o D6)
“R” = (Massimo di D
1, D3 o D5) – (Minimo di D2, D4 o D6)
Se fuori specifica, sostituire il
cilindro nonché il pistone e le fasce
elastiche in blocco.
Seconda fase:
Misurare il diametro del mantello
“P” del pistone con un micrometro.
a
8 mm (0,31 in) dal bordo inferiore del
pistone
Dimensioni “P”
del pistone
Standard76,955 ~
76,970 mm
(3,0297 ~
3,0303 in)
Se non conforme alle specifiche,
sostituire in blocco il pistone e le
fasce elastiche.
Terza fase:
Calcolare il gioco fra pistone e
cilindro con la seguente formula:
Gioco tra cilindro e pistone =
Foro del cilindro “C” –
Diametro mantello pistone “P”
Gioco tra cilindro e
pistone:
0,040 ~ 0,065 mm
(0,0016 ~ 0,0026 in)
:
0,1 mm (0,004 in)
Se fuori specifica, sostituire il
cilindro nonché il pistone e le fasce
elastiche in blocco.
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO E PISTONE

4 - 45
ENGCYLINDER AND PISTON

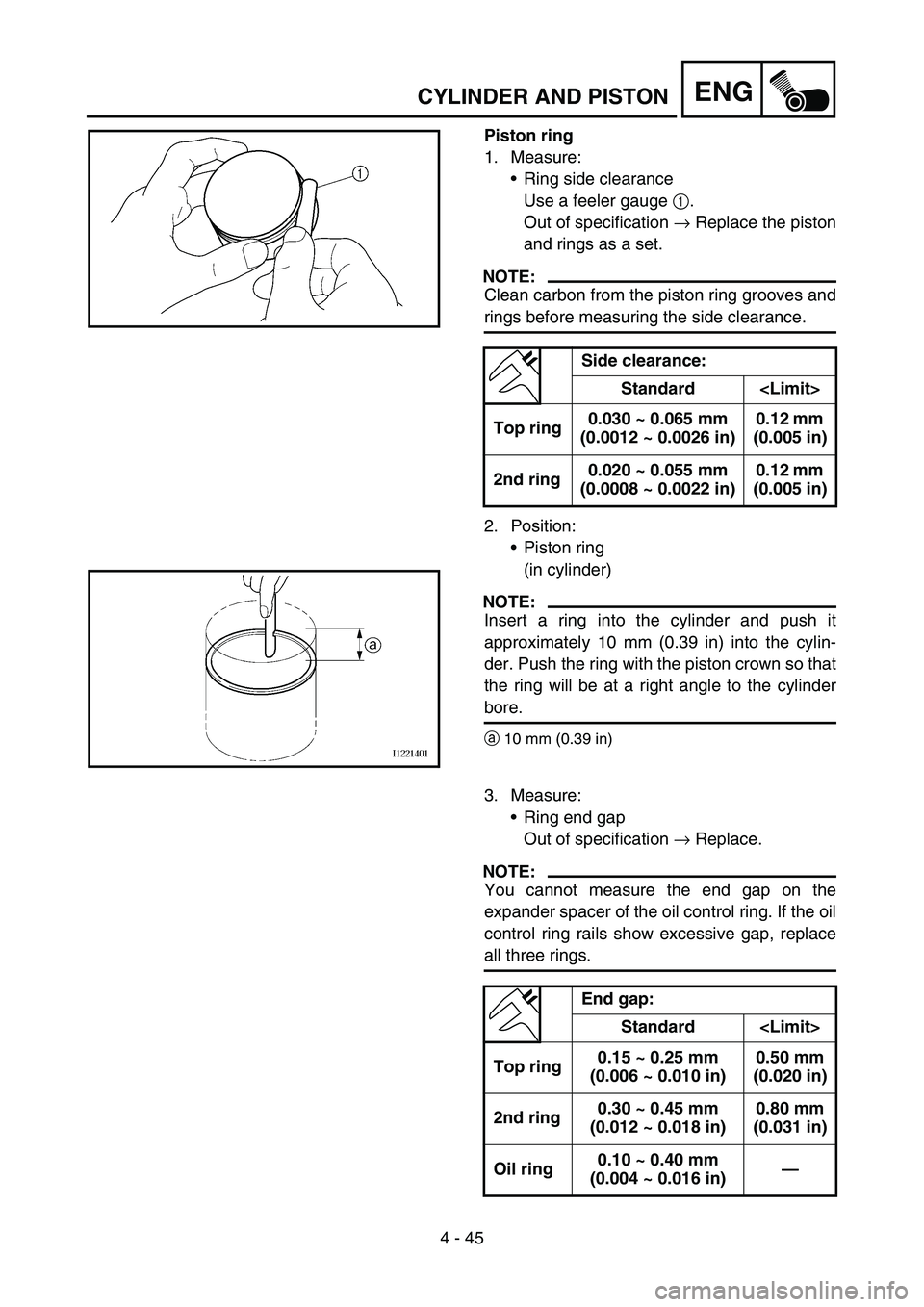

Piston ring
1. Measure:
Ring side clearance
Use a feeler gauge 1.
Out of specification → Replace the piston
and rings as a set.
NOTE:
Clean carbon from the piston ring grooves and
rings before measuring the side clearance.
2. Position:
Piston ring
(in cylinder)
NOTE:
Insert a ring into the cylinder and push it
approximately 10 mm (0.39 in) into the cylin-
der. Push the ring with the piston crown so that
the ring will be at a right angle to the cylinder
bore.
a10 mm (0.39 in)
Side clearance:
Standard
Top ring0.030 ~ 0.065 mm
(0.0012 ~ 0.0026 in)0.12 mm
(0.005 in)
2nd ring0.020 ~ 0.055 mm
(0.0008 ~ 0.0022 in)0.12 mm
(0.005 in)
3. Measure:
Ring end gap
Out of specification → Replace.
NOTE:
You cannot measure the end gap on the
expander spacer of the oil control ring. If the oil
control ring rails show excessive gap, replace
all three rings.
End gap:
Standard
Top ring0.15 ~ 0.25 mm
(0.006 ~ 0.010 in)0.50 mm
(0.020 in)
2nd ring0.30 ~ 0.45 mm
(0.012 ~ 0.018 in)0.80 mm
(0.031 in)
Oil ring0.10 ~ 0.40 mm
(0.004 ~ 0.016 in)—

ENG
4 - 45
Kolbenringe
1. Messen:
Ringnutspiel
Eine Fühlerlehre
1 verwen-
den.
Nicht nach Vorgabe
→ Kol-
ben samt Kolbenringen erneu-
ern.
HINWEIS:
Vor der Messung des Ringnutspiels
müssen die Ölkohleablagerungen
von den Kolbenringen und Ringnuten
entfernt werden.
2. Anordnen:
Kolbenringe
(im Zylinder)
HINWEIS:
Den Kolbenring ca.10 mm (0,39 in) in
den Zylinder einschieben. Den Kol-
benring mit dem Kolbenboden in die
Zylinderbohrung schieben, so daß
der Ring rechtwinklig im Zylinder
sitzt.
a10 mm (0,39 in)
Ringnutspiel:
Sollwert

1. Kom-
pressi-
onsring
(Topring)0,030–0,065 mm
(0,0012–
0,0026 in)0,12 mm
(0,005 in)
2. Kom-
pressi-
onsring0,020–0,055 mm
(0,0008–
0,0022 in)0,12 mm
(0,005 in)
3. Messen:
Kolbenring-Stoß
Nicht nach Vorgabe
→ Erneu-
ern.
HINWEIS:
Der Stoß der Ölabstreifring-Expan-
derfeder kann nicht gemessen wer-
den. Wenn der Stoß der
Ölabstreifschneiden nicht im Sollbe-
reich liegt, müssen alle Kolbenringe
erneuert werden.
Ringstoß:
Sollwert

1. Kom-
pressi-
onsring
(Topring)0,15–0,25 mm
(0,006–
0,010 in)0,50 mm
(0,020 in)
2. Kom-
pressi-
onsring0,30–0,45 mm
(0,012–
0,018 in)0,80 mm
(0,031 in)
Ölab-
streifring0,10–0,40 mm
(0,004–
0,016 in)—

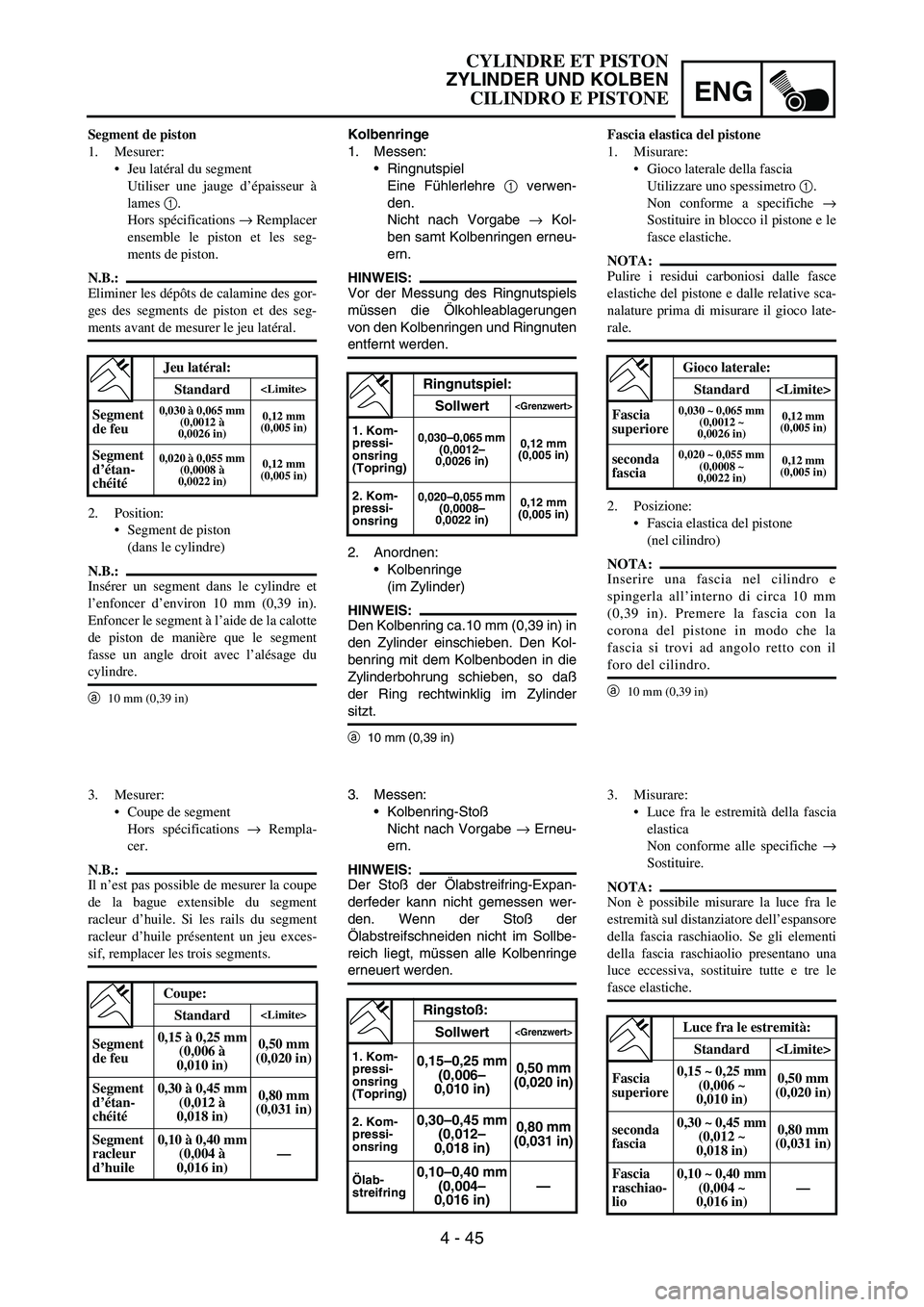

Segment de piston
1. Mesurer:
Jeu latéral du segment
Utiliser une jauge d’épaisseur à
lames 1.
Hors spécifications → Remplacer
ensemble le piston et les seg-
ments de piston.
N.B.:
Eliminer les dépôts de calamine des gor-
ges des segments de piston et des seg-
ments avant de mesurer le jeu latéral.
2. Position:
Segment de piston
(dans le cylindre)
N.B.:
Insérer un segment dans le cylindre et
l’enfoncer d’environ 10 mm (0,39 in).
Enfoncer le segment à l’aide de la calotte
de piston de manière que le segment
fasse un angle droit avec l’alésage du
cylindre.
a
10 mm (0,39 in)
Jeu latéral:
Standard

Segment
de feu0,030 à 0,065 mm
(0,0012 à
0,0026 in)0,12 mm
(0,005 in)
Segment
d’étan-
chéité0,020 à 0,055 mm
(0,0008 à
0,0022 in)0,12 mm
(0,005 in)
3. Mesurer:
Coupe de segment
Hors spécifications → Rempla-
cer.
N.B.:
Il n’est pas possible de mesurer la coupe
de la bague extensible du segment
racleur d’huile. Si les rails du segment
racleur d’huile présentent un jeu exces-
sif, remplacer les trois segments.
Coupe:
Standard

Segment
de feu0,15 à 0,25 mm
(0,006 à
0,010 in)0,50 mm
(0,020 in)
Segment
d’étan-
chéité0,30 à 0,45 mm
(0,012 à
0,018 in)0,80 mm
(0,031 in)
Segment
racleur
d’huile0,10 à 0,40 mm
(0,004 à
0,016 in)—
Fascia elastica del pistone
1. Misurare:
Gioco laterale della fascia
Utilizzare uno spessimetro 1.
Non conforme a specifiche →
Sostituire in blocco il pistone e le
fasce elastiche.
NOTA:
Pulire i residui carboniosi dalle fasce
elastiche del pistone e dalle relative sca-
nalature prima di misurare il gioco late-
rale.
2. Posizione:
Fascia elastica del pistone
(nel cilindro)
NOTA:
Inserire una fascia nel cilindro e
spingerla all’interno di circa 10 mm
(0,39 in). Premere la fascia con la
corona del pistone in modo che la
fascia si trovi ad angolo retto con il
foro del cilindro.
a
10 mm (0,39 in)
Gioco laterale:
Standard
Fascia
superiore
0,030 ~ 0,065 mm
(0,0012 ~
0,0026 in)0,12 mm
(0,005 in)
seconda
fascia0,020 ~ 0,055 mm
(0,0008 ~
0,0022 in)0,12 mm
(0,005 in)
3. Misurare:
Luce fra le estremità della fascia
elastica
Non conforme alle specifiche →
Sostituire.
NOTA:
Non è possibile misurare la luce fra le
estremità sul distanziatore dell’espansore
della fascia raschiaolio. Se gli elementi
della fascia raschiaolio presentano una
luce eccessiva, sostituire tutte e tre le
fasce elastiche.
Luce fra le estremità:
Standard
Fascia
superiore0,15 ~ 0,25 mm
(0,006 ~
0,010 in)0,50 mm
(0,020 in)
seconda
fascia0,30 ~ 0,45 mm
(0,012 ~
0,018 in)0,80 mm
(0,031 in)
Fascia
raschiao-
lio0,10 ~ 0,40 mm
(0,004 ~
0,016 in)—
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO E PISTONE

4 - 46

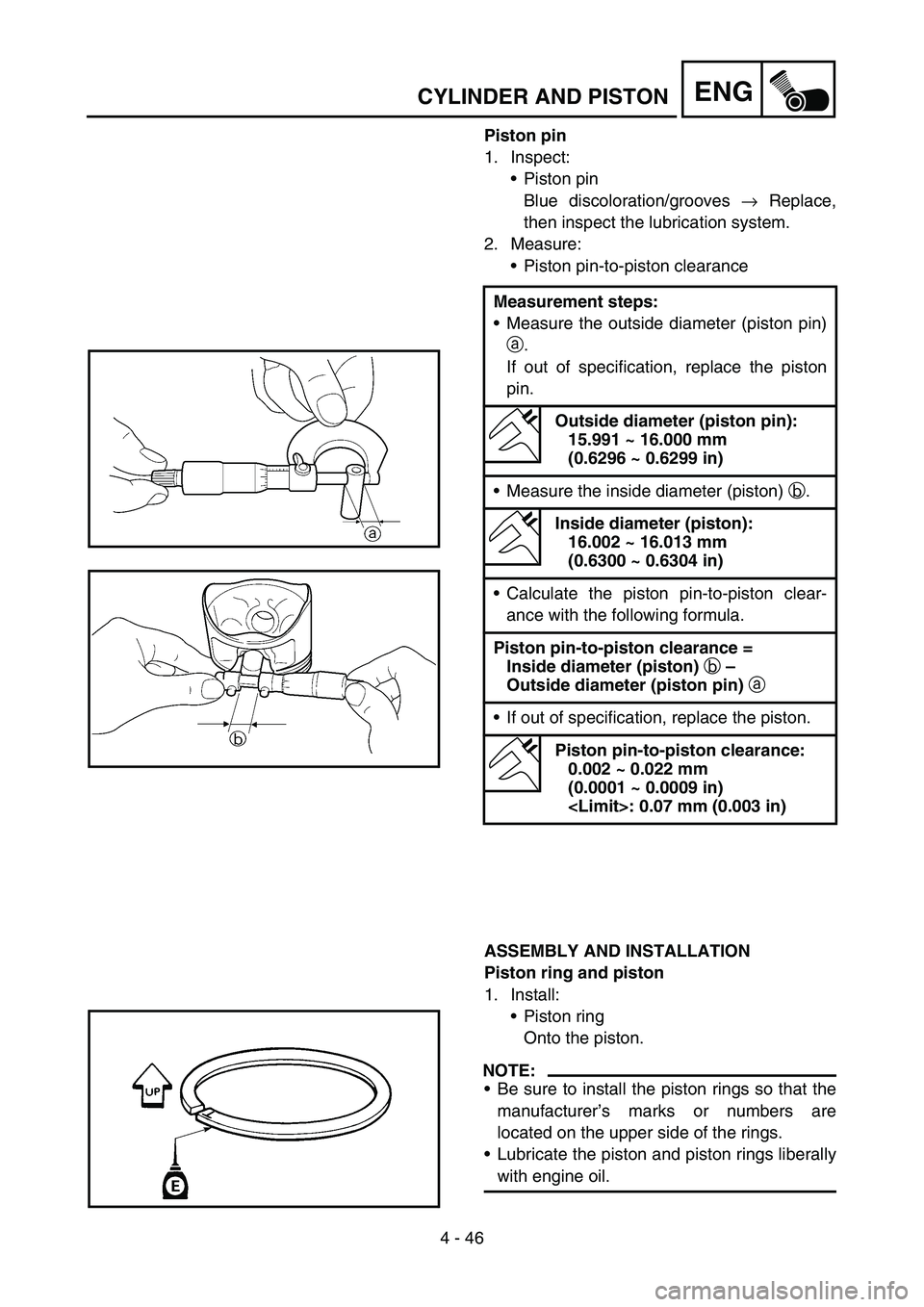

ENGCYLINDER AND PISTON
Piston pin
1. Inspect:
Piston pin
Blue discoloration/grooves → Replace,
then inspect the lubrication system.
2. Measure:
Piston pin-to-piston clearance
ASSEMBLY AND INSTALLATION
Piston ring and piston
1. Install:
Piston ring
Onto the piston.
NOTE:
Be sure to install the piston rings so that the
manufacturer’s marks or numbers are
located on the upper side of the rings.
Lubricate the piston and piston rings liberally
with engine oil. Measurement steps:
Measure the outside diameter (piston pin)
a.
If out of specification, replace the piston
pin.
Outside diameter (piston pin):
15.991 ~ 16.000 mm
(0.6296 ~ 0.6299 in)
Measure the inside diameter (piston) b.
Inside diameter (piston):
16.002 ~ 16.013 mm
(0.6300 ~ 0.6304 in)
Calculate the piston pin-to-piston clear-
ance with the following formula.
Piston pin-to-piston clearance =
Inside diameter (piston)
b –
Outside diameter (piston pin)
a
If out of specification, replace the piston.
Piston pin-to-piston clearance:
0.002 ~ 0.022 mm
(0.0001 ~ 0.0009 in)
: 0.07 mm (0.003 in)

ENG
4 - 46

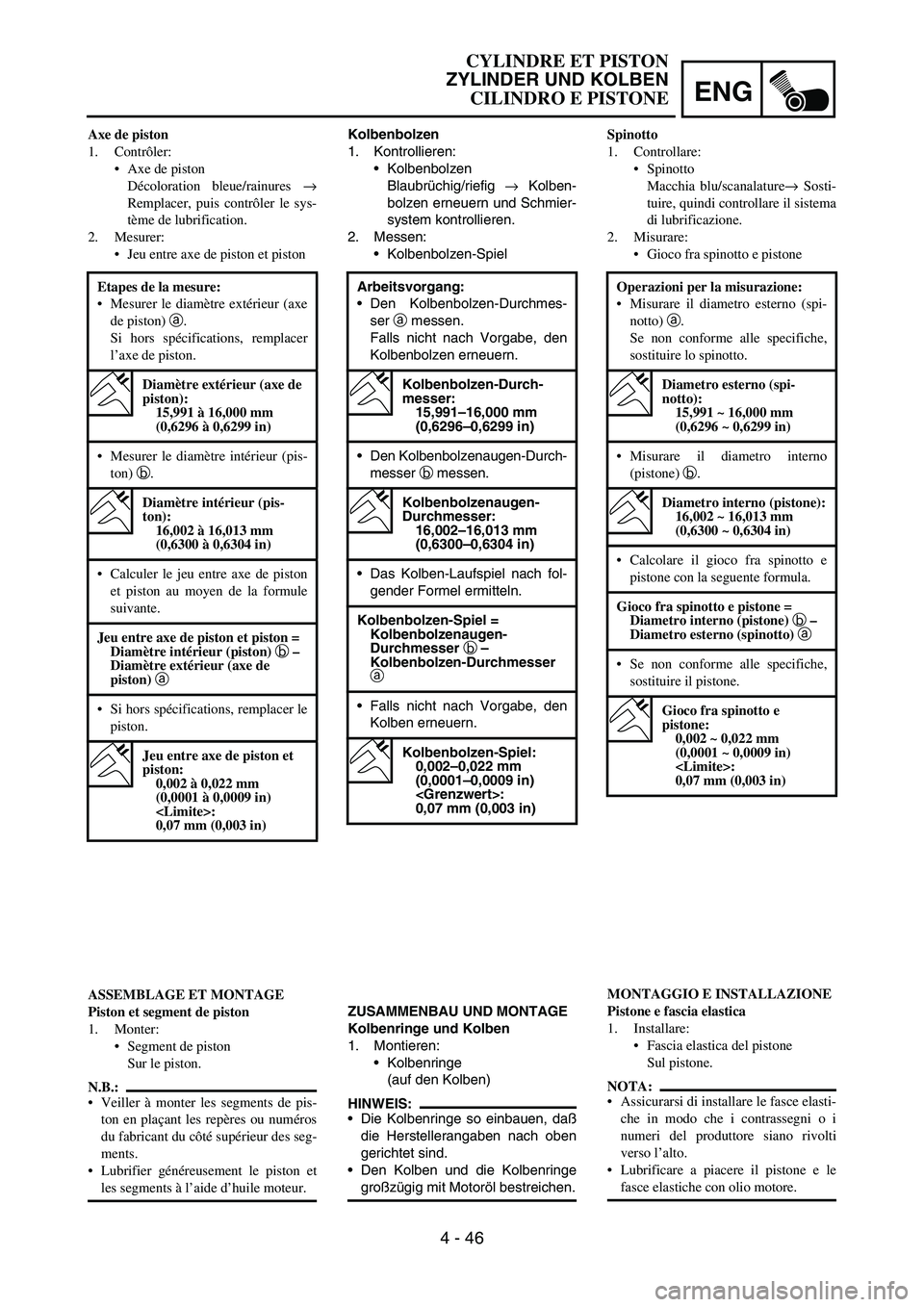

Kolbenbolzen
1. Kontrollieren:
Kolbenbolzen
Blaubrüchig/riefig
→ Kolben-
bolzen erneuern und Schmier-
system kontrollieren.
2. Messen:
Kolbenbolzen-Spiel
ZUSAMMENBAU UND MONTAGE
Kolbenringe und Kolben
1. Montieren:
Kolbenringe
(auf den Kolben)
HINWEIS:
Die Kolbenringe so einbauen, daß
die Herstellerangaben nach oben
gerichtet sind.
Den Kolben und die Kolbenringe
großzügig mit Motoröl bestreichen. Arbeitsvorgang:
Den Kolbenbolzen-Durchmes-
ser
a messen.
Falls nicht nach Vorgabe, den
Kolbenbolzen erneuern.
Kolbenbolzen-Durch-
messer:
15,991–16,000 mm
(0,6296–0,6299 in)
Den Kolbenbolzenaugen-Durch-
messer
b messen.
Kolbenbolzenaugen-
Durchmesser:
16,002–16,013 mm
(0,6300–0,6304 in)
Das Kolben-Laufspiel nach fol-
gender Formel ermitteln.
Kolbenbolzen-Spiel =
Kolbenbolzenaugen-
Durchmesser b –
Kolbenbolzen-Durchmesser
a
Falls nicht nach Vorgabe, den
Kolben erneuern.
Kolbenbolzen-Spiel:
0,002–0,022 mm
(0,0001–0,0009 in)
:
0,07 mm (0,003 in)
Axe de piston
1. Contrôler:
Axe de piston
Décoloration bleue/rainures →
Remplacer, puis contrôler le sys-
tème de lubrification.
2. Mesurer:
Jeu entre axe de piston et piston
ASSEMBLAGE ET MONTAGE
Piston et segment de piston
1. Monter:
Segment de piston
Sur le piston.
N.B.:
Veiller à monter les segments de pis-
ton en plaçant les repères ou numéros
du fabricant du côté supérieur des seg-
ments.
Lubrifier généreusement le piston et
les segments à l’aide d’huile moteur. Etapes de la mesure:
Mesurer le diamètre extérieur (axe
de piston) a.
Si hors spécifications, remplacer
l’axe de piston.
Diamètre extérieur (axe de
piston):
15,991 à 16,000 mm
(0,6296 à 0,6299 in)
Mesurer le diamètre intérieur (pis-
ton) b.
Diamètre intérieur (pis-
ton):
16,002 à 16,013 mm
(0,6300 à 0,6304 in)
Calculer le jeu entre axe de piston
et piston au moyen de la formule
suivante.
Jeu entre axe de piston et piston =
Diamètre intérieur (piston) b –
Diamètre extérieur (axe de
piston) a
Si hors spécifications, remplacer le
piston.
Jeu entre axe de piston et
piston:
0,002 à 0,022 mm
(0,0001 à 0,0009 in)
:
0,07 mm (0,003 in)
Spinotto
1. Controllare:
Spinotto
Macchia blu/scanalature→ Sosti-
tuire, quindi controllare il sistema
di lubrificazione.
2. Misurare:
Gioco fra spinotto e pistone
MONTAGGIO E INSTALLAZIONE
Pistone e fascia elastica
1. Installare:
Fascia elastica del pistone
Sul pistone.
NOTA:
Assicurarsi di installare le fasce elasti-
che in modo che i contrassegni o i
numeri del produttore siano rivolti
verso l’alto.
Lubrificare a piacere il pistone e le
fasce elastiche con olio motore. Operazioni per la misurazione:
Misurare il diametro esterno (spi-
notto) a.
Se non conforme alle specifiche,
sostituire lo spinotto.
Diametro esterno (spi-
notto):
15,991 ~ 16,000 mm
(0,6296 ~ 0,6299 in)
Misurare il diametro interno
(pistone) b.
Diametro interno (pistone):
16,002 ~ 16,013 mm
(0,6300 ~ 0,6304 in)
Calcolare il gioco fra spinotto e
pistone con la seguente formula.
Gioco fra spinotto e pistone =
Diametro interno (pistone) b –
Diametro esterno (spinotto) a
Se non conforme alle specifiche,
sostituire il pistone.
Gioco fra spinotto e
pistone:
0,002 ~ 0,022 mm
(0,0001 ~ 0,0009 in)
:
0,07 mm (0,003 in)

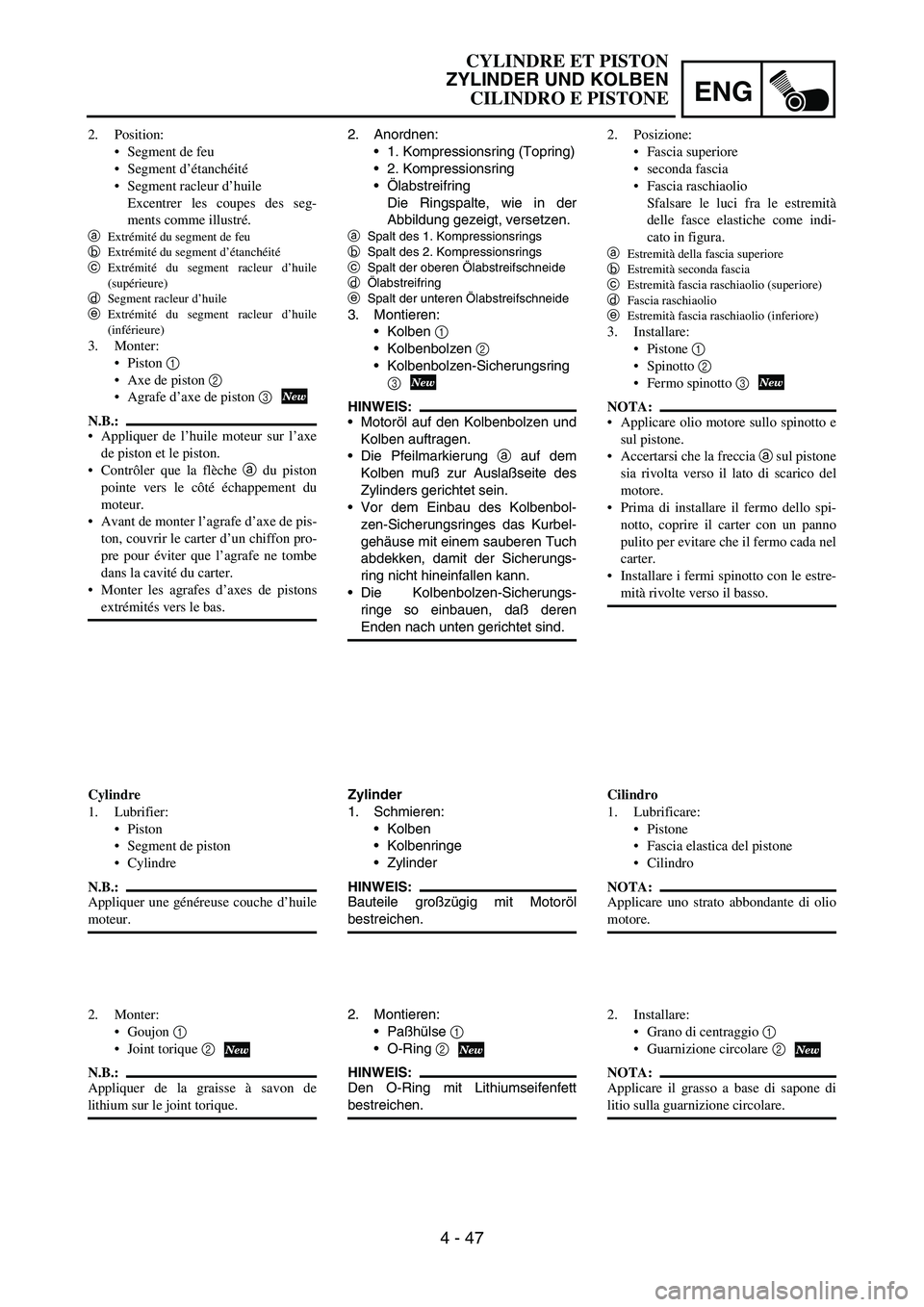

CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO E PISTONE

4 - 47

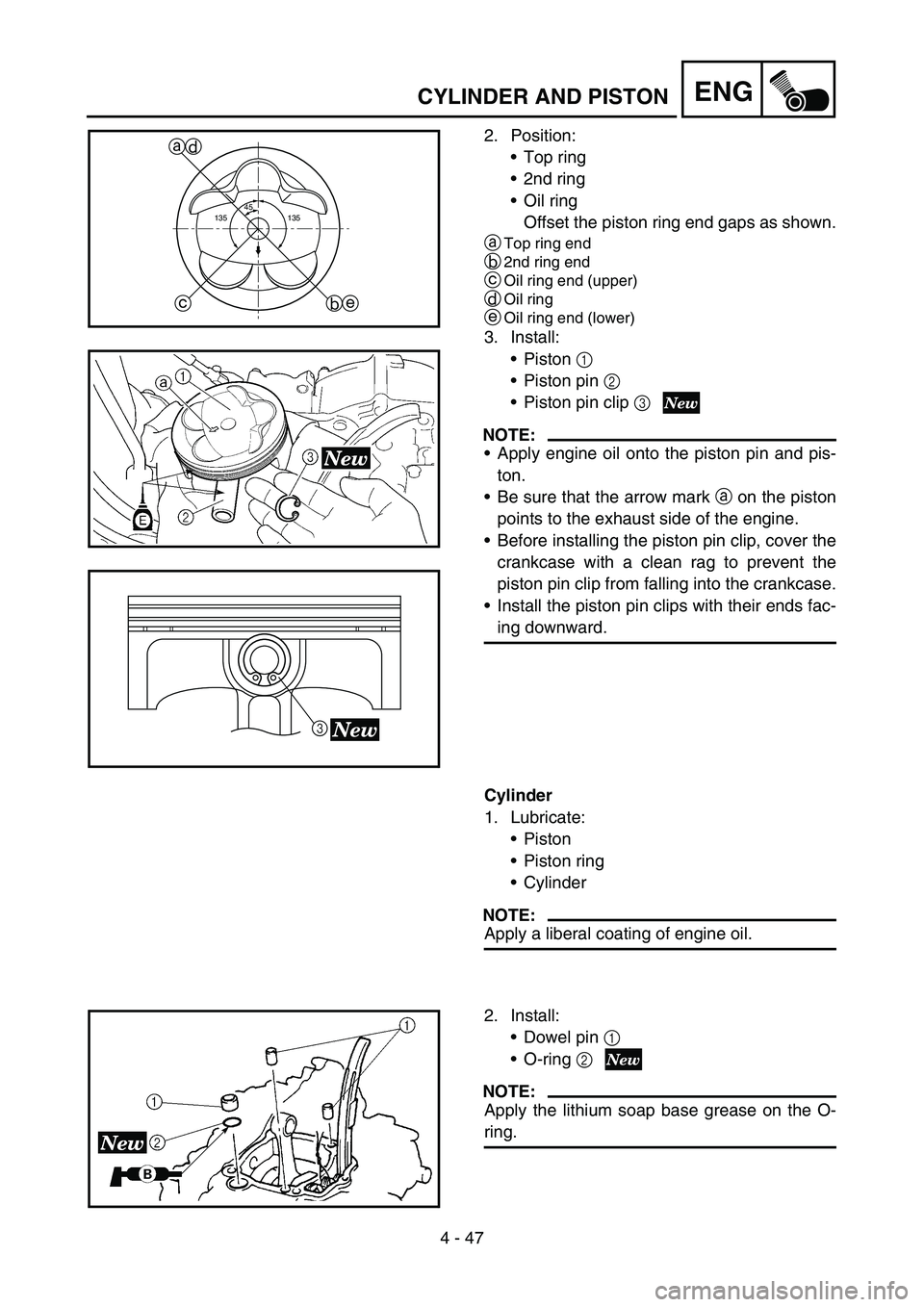

ENGCYLINDER AND PISTON
2. Position:
Top ring
2nd ring
Oil ring
Offset the piston ring end gaps as shown.
a
Top ring end
b2nd ring end
cOil ring end (upper)
dOil ring
eOil ring end (lower)
3. Install:
Piston 1
Piston pin 2
Piston pin clip 3
NOTE:
Apply engine oil onto the piston pin and pis-
ton.
Be sure that the arrow mark a on the piston
points to the exhaust side of the engine.
Before installing the piston pin clip, cover the
crankcase with a clean rag to prevent the
piston pin clip from falling into the crankcase.
Install the piston pin clips with their ends fac-
ing downward.
45
135 135
a
b ced
3
Cylinder
1. Lubricate:
Piston
Piston ring
Cylinder
NOTE:
Apply a liberal coating of engine oil.
2. Install:
Dowel pin 1
O-ring 2
NOTE:
Apply the lithium soap base grease on the O-
ring.

ENG
4 - 47
2. Anordnen:
1. Kompressionsring (Topring)
2. Kompressionsring
Ölabstreifring
Die Ringspalte, wie in der
Abbildung gezeigt, versetzen.
aSpalt des 1. Kompressionsrings
bSpalt des 2. Kompressionsrings
cSpalt der oberen Ölabstreifschneide
dÖlabstreifring
eSpalt der unteren Ölabstreifschneide
3. Montieren:
Kolben
1
Kolbenbolzen
2
Kolbenbolzen-Sicherungsring
3
HINWEIS:
Motoröl auf den Kolbenbolzen und
Kolben auftragen.
Die Pfeilmarkierung
a auf dem
Kolben muß zur Auslaßseite des
Zylinders gerichtet sein.
Vor dem Einbau des Kolbenbol-
zen-Sicherungsringes das Kurbel-
gehäuse mit einem sauberen Tuch
abdekken, damit der Sicherungs-
ring nicht hineinfallen kann.
Die Kolbenbolzen-Sicherungs-
ringe so einbauen, daß deren
Enden nach unten gerichtet sind.
Zylinder
1. Schmieren:
Kolben
Kolbenringe
Zylinder
HINWEIS:
Bauteile großzügig mit Motoröl
bestreichen.
2. Montieren:
Paßhülse
1
O-Ring
2
HINWEIS:
Den O-Ring mit Lithiumseifenfett
bestreichen.
2. Position:
Segment de feu
Segment d’étanchéité
Segment racleur d’huile
Excentrer les coupes des seg-
ments comme illustré.
a
Extrémité du segment de feu
b
Extrémité du segment d’étanchéité
c
Extrémité du segment racleur d’huile
(supérieure)
d
Segment racleur d’huile
e
Extrémité du segment racleur d’huile
(inférieure)
3. Monter:
Piston 1
Axe de piston 2
Agrafe d’axe de piston 3
N.B.:
Appliquer de l’huile moteur sur l’axe
de piston et le piston.
Contrôler que la flèche
a du piston
pointe vers le côté échappement du
moteur.
Avant de monter l’agrafe d’axe de pis-
ton, couvrir le carter d’un chiffon pro-
pre pour éviter que l’agrafe ne tombe
dans la cavité du carter.
Monter les agrafes d’axes de pistons
extrémités vers le bas.
Cylindre
1. Lubrifier:
Piston
Segment de piston
Cylindre
N.B.:
Appliquer une généreuse couche d’huile
moteur.
2. Monter:
Goujon 1
Joint torique 2
N.B.:
Appliquer de la graisse à savon de
lithium sur le joint torique.
2. Posizione:
Fascia superiore
seconda fascia
Fascia raschiaolio
Sfalsare le luci fra le estremità
delle fasce elastiche come indi-
cato in figura.
a
Estremità della fascia superiore
b
Estremità seconda fascia
c
Estremità fascia raschiaolio (superiore)
d
Fascia raschiaolio
e
Estremità fascia raschiaolio (inferiore)
3. Installare:
Pistone 1
Spinotto 2
Fermo spinotto 3
NOTA:
Applicare olio motore sullo spinotto e
sul pistone.
Accertarsi che la freccia
a sul pistone
sia rivolta verso il lato di scarico del
motore.
Prima di installare il fermo dello spi-
notto, coprire il carter con un panno
pulito per evitare che il fermo cada nel
carter.
Installare i fermi spinotto con le estre-
mità rivolte verso il basso.
Cilindro
1. Lubrificare:
Pistone
Fascia elastica del pistone
Cilindro
NOTA:
Applicare uno strato abbondante di olio
motore.
2. Installare:
Grano di centraggio 1
Guarnizione circolare 2
NOTA:
Applicare il grasso a base di sapone di
litio sulla guarnizione circolare.
CYLINDRE ET PISTON
ZYLINDER UND KOLBEN
CILINDRO E PISTONE

4 - 48
ENG
3. Install:
Cylinder gasket 1
Cylinder 2
NOTE:
Install the cylinder with one hand while com-
pressing the piston rings with the other hand.
CAUTION:
Pass the timing chain 3 through the tim-
ing chain cavity.
Be careful not to damage the timing chain
guide 4 during installation.
4. Install:
Bolt (cylinder) 5
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
CYLINDER AND PISTON
