AUSGLEICHSWELLE
Arbeitsumfang:
1 Ausgleichswellen-Antriebsritzel
2 Ausgleichswelle
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
AUSGLEICHSWELLE DEMONTIEREN
Vorbereitungsarbeiten Primärantriebsrad Siehe unter “KUPPLUNG”.
Kurbelgehäusedeckel rechts Siehe unter “ÖLFILTER, WASSERPUMPE UND
KURBELGEHÄUSEDEKKEL RECHTS”.
Stator Siehe unter “LICHTMASCHINE”.
1 Mutter (Primärantriebsritzel) 1
Siehe unter “DEMONTAGE-EINZELHEITEN”.
2 Mutter (Ausgleichswellen-Antriebsrad) 1
3 Sicherungsscheibe 1
4Primärantriebsritzel 1
5 Ausgleichswellen-Antriebsritzel 1
6 Sicherungsscheibe 1
7 Ausgleichswellen-Antriebsrad 1
8 Ausgleichswelle 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
1
2
2

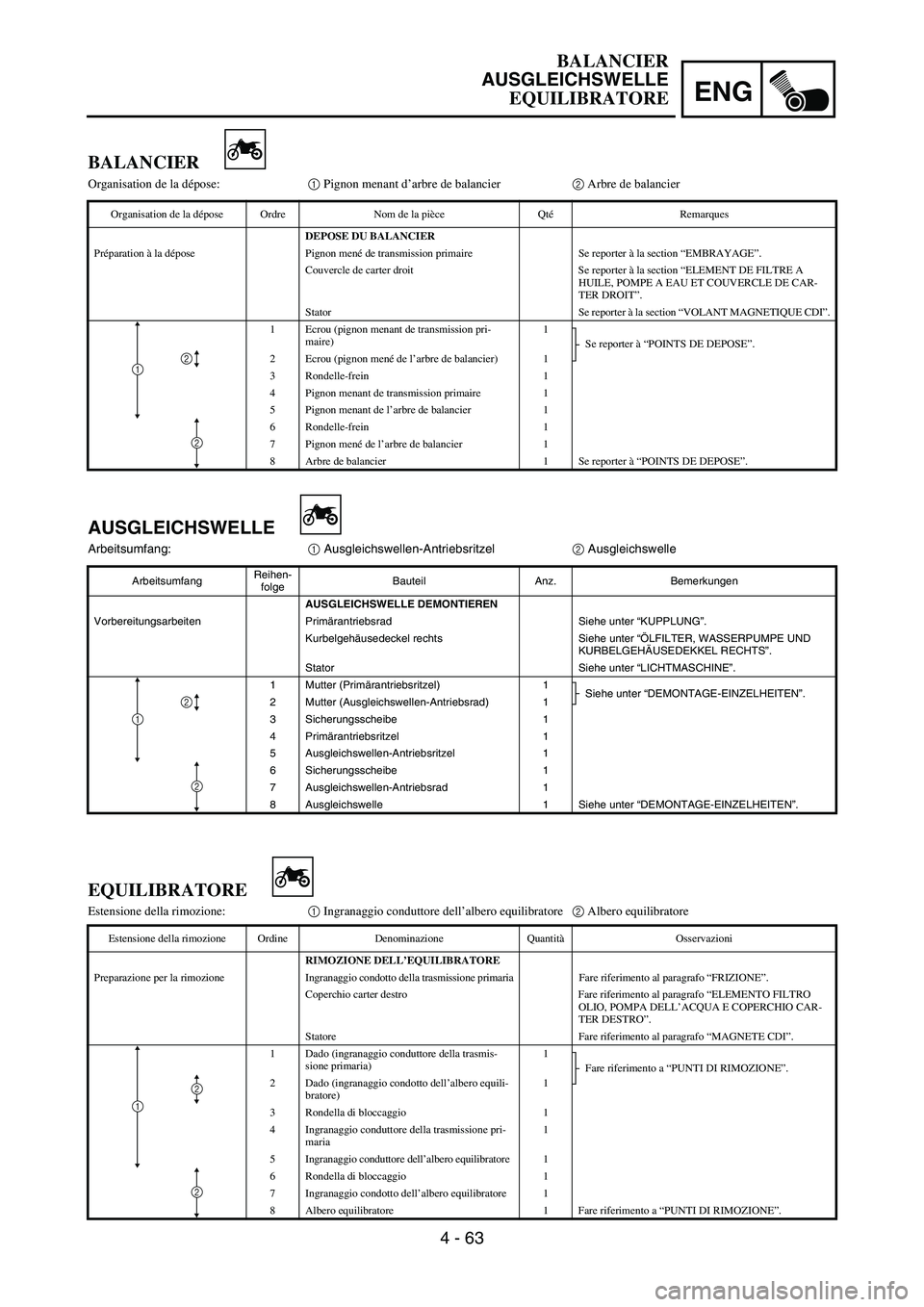

BALANCIER
Organisation de la dépose:1 Pignon menant d’arbre de balancier2 Arbre de balancier
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU BALANCIER
Préparation à la dépose Pignon mené de transmission primaire Se reporter à la section “EMBRAYAGE”.
Couvercle de carter droit Se reporter à la section “ELEMENT DE FILTRE A
HUILE, POMPE A EAU ET COUVERCLE DE CAR-
TER DROIT”.
Stator Se reporter à la section “VOLANT MAGNETIQUE CDI”.
1 Ecrou (pignon menant de transmission pri-
maire)1
Se reporter à “POINTS DE DEPOSE”.
2 Ecrou (pignon mené de l’arbre de balancier) 1
3 Rondelle-frein 1
4 Pignon menant de transmission primaire 1
5 Pignon menant de l’arbre de balancier 1
6 Rondelle-frein 1
7 Pignon mené de l’arbre de balancier 1
8 Arbre de balancier 1 Se reporter à “POINTS DE DEPOSE”.
12
2
EQUILIBRATORE
Estensione della rimozione:1 Ingranaggio conduttore dell’albero equilibratore2 Albero equilibratore
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DELL’EQUILIBRATORE
Preparazione per la rimozione Ingranaggio condotto della trasmissione primaria Fare riferimento al paragrafo “FRIZIONE”.
Coperchio carter destro Fare riferimento al paragrafo “ELEMENTO FILTRO
OLIO, POMPA DELL’ACQUA E COPERCHIO CAR-
TER DESTRO”.
Statore Fare riferimento al paragrafo “MAGNETE CDI”.
1 Dado (ingranaggio conduttore della trasmis-
sione primaria)1
Fare riferimento a “PUNTI DI RIMOZIONE”.
2 Dado (ingranaggio condotto dell’albero equili-
bratore)1
3 Rondella di bloccaggio 1
4 Ingranaggio conduttore della trasmissione pri-
maria1
5 Ingranaggio conduttore dell’albero equilibratore 1
6 Rondella di bloccaggio 1
7 Ingranaggio condotto dell’albero equilibratore 1
8 Albero equilibratore 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
1
2
2
BALANCIER
AUSGLEICHSWELLE
EQUILIBRATORE

4 - 64
ENGBALANCER

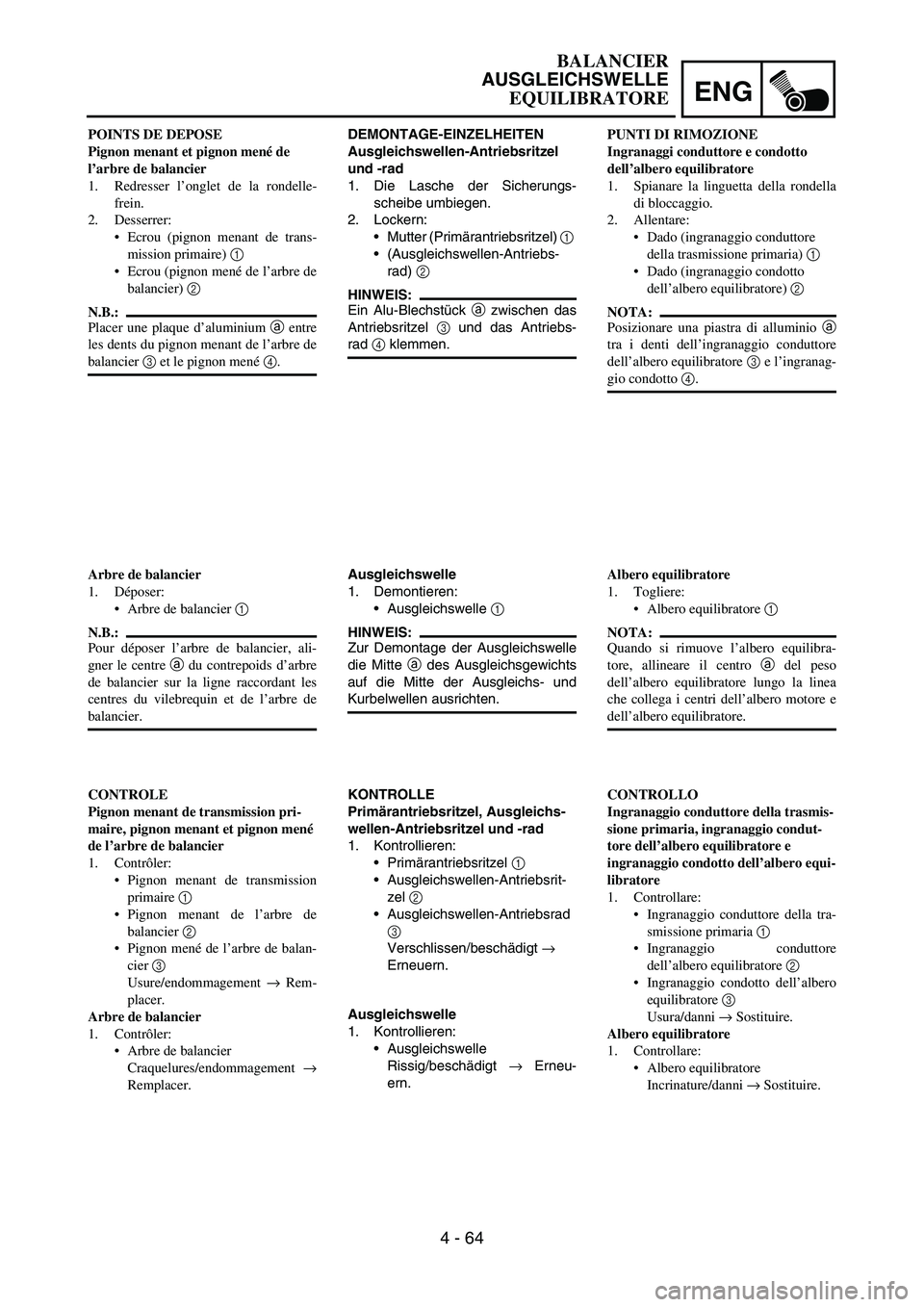

REMOVAL POINTS

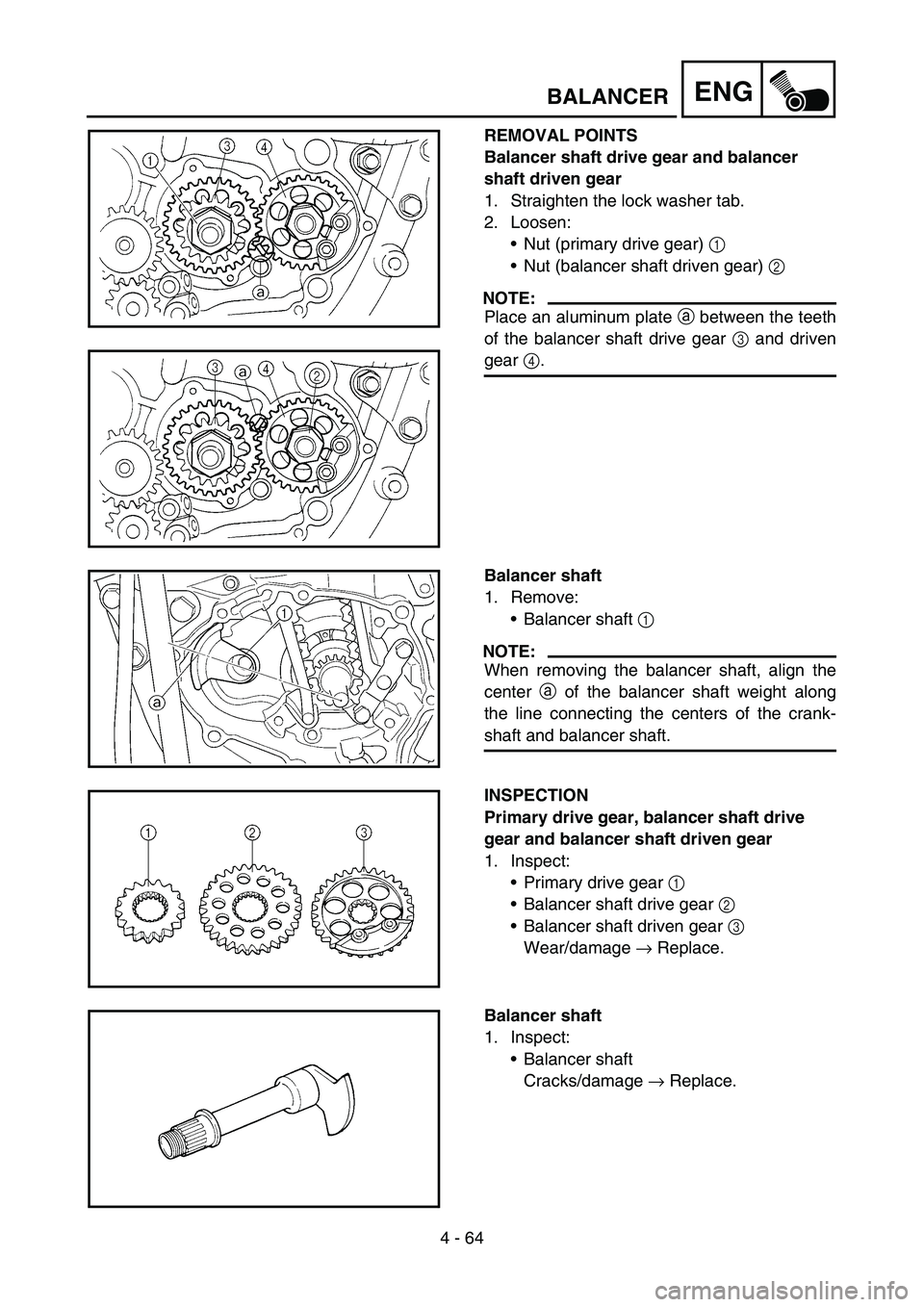

Balancer shaft drive gear and balancer
shaft driven gear
1. Straighten the lock washer tab.
2. Loosen:
Nut (primary drive gear) 1
Nut (balancer shaft driven gear) 2
NOTE:
Place an aluminum plate a between the teeth
of the balancer shaft drive gear 3 and driven
gear 4.
Balancer shaft
1. Remove:
Balancer shaft 1
NOTE:
When removing the balancer shaft, align the
center a of the balancer shaft weight along
the line connecting the centers of the crank-
shaft and balancer shaft.
INSPECTION
Primary drive gear, balancer shaft drive
gear and balancer shaft driven gear
1. Inspect:
Primary drive gear 1
Balancer shaft drive gear 2
Balancer shaft driven gear 3
Wear/damage → Replace.
Balancer shaft
1. Inspect:
Balancer shaft
Cracks/damage → Replace.

ENG
4 - 64
DEMONTAGE-EINZELHEITEN
Ausgleichswellen-Antriebsritzel
und -rad
1. Die Lasche der Sicherungs-
scheibe umbiegen.
2. Lockern:
Mutter (Primärantriebsritzel)
1
(Ausgleichswellen-Antriebs-
rad)
2
HINWEIS:
Ein Alu-Blechstück
a zwischen das
Antriebsritzel
3 und das Antriebs-
rad
4 klemmen.
Ausgleichswelle
1. Demontieren:
Ausgleichswelle
1
HINWEIS:
Zur Demontage der Ausgleichswelle
die Mitte
a des Ausgleichsgewichts
auf die Mitte der Ausgleichs- und
Kurbelwellen ausrichten.
KONTROLLE
Primärantriebsritzel, Ausgleichs-
wellen-Antriebsritzel und -rad
1. Kontrollieren:
Primärantriebsritzel
1
Ausgleichswellen-Antriebsrit-
zel
2
Ausgleichswellen-Antriebsrad
3
Verschlissen/beschädigt
→
Erneuern.
Ausgleichswelle
1. Kontrollieren:
Ausgleichswelle
Rissig/beschädigt
→ Erneu-
ern. POINTS DE DEPOSE
Pignon menant et pignon mené de
l’arbre de balancier
1. Redresser l’onglet de la rondelle-
frein.
2. Desserrer:
Ecrou (pignon menant de trans-
mission primaire) 1
Ecrou (pignon mené de l’arbre de
balancier) 2
N.B.:
Placer une plaque d’aluminium a entre
les dents du pignon menant de l’arbre de
balancier 3 et le pignon mené 4.
Arbre de balancier
1. Déposer:
Arbre de balancier 1
N.B.:
Pour déposer l’arbre de balancier, ali-
gner le centre a du contrepoids d’arbre
de balancier sur la ligne raccordant les
centres du vilebrequin et de l’arbre de
balancier.
CONTROLE
Pignon menant de transmission pri-
maire, pignon menant et pignon mené
de l’arbre de balancier
1. Contrôler:
Pignon menant de transmission
primaire 1
Pignon menant de l’arbre de
balancier 2
Pignon mené de l’arbre de balan-
cier 3
Usure/endommagement → Rem-
placer.
Arbre de balancier
1. Contrôler:
Arbre de balancier
Craquelures/endommagement →
Remplacer.PUNTI DI RIMOZIONE
Ingranaggi conduttore e condotto
dell’albero equilibratore
1. Spianare la linguetta della rondella
di bloccaggio.
2. Allentare:
Dado (ingranaggio conduttore
della trasmissione primaria) 1
Dado (ingranaggio condotto
dell’albero equilibratore) 2
NOTA:
Posizionare una piastra di alluminio a
tra i denti dell’ingranaggio conduttore
dell’albero equilibratore 3 e l’ingranag-
gio condotto 4.
Albero equilibratore
1. Togliere:
Albero equilibratore 1
NOTA:
Quando si rimuove l’albero equilibra-
tore, allineare il centro a del peso
dell’albero equilibratore lungo la linea
che collega i centri dell’albero motore e
dell’albero equilibratore.
CONTROLLO
Ingranaggio conduttore della trasmis-
sione primaria, ingranaggio condut-
tore dell’albero equilibratore e
ingranaggio condotto dell’albero equi-
libratore
1. Controllare:
Ingranaggio conduttore della tra-
smissione primaria 1
Ingranaggio conduttore
dell’albero equilibratore 2
Ingranaggio condotto dell’albero
equilibratore 3
Usura/danni → Sostituire.
Albero equilibratore
1. Controllare:
Albero equilibratore
Incrinature/danni → Sostituire.
BALANCIER
AUSGLEICHSWELLE
EQUILIBRATORE

4 - 65
ENGBALANCER

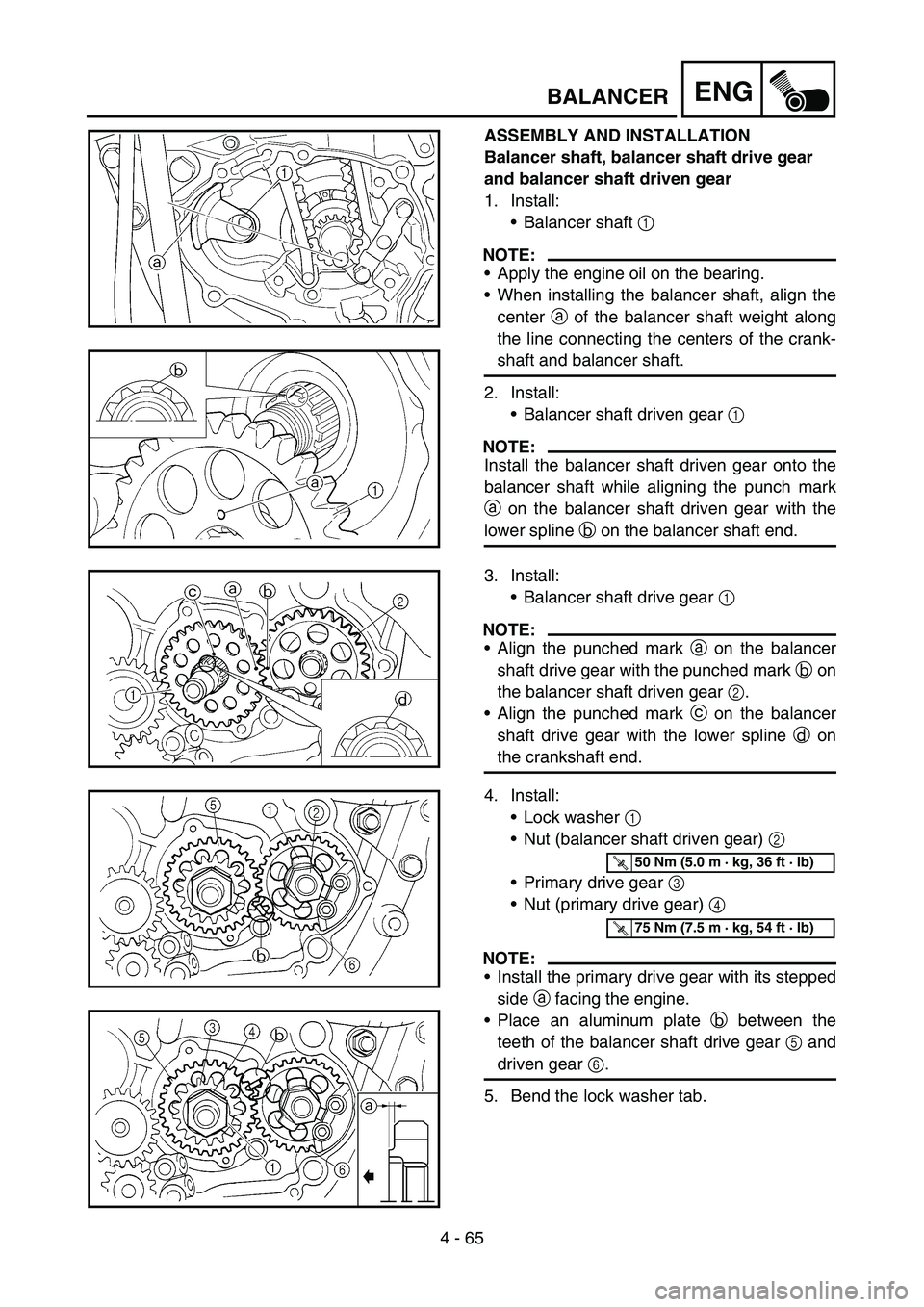

ASSEMBLY AND INSTALLATION
Balancer shaft, balancer shaft drive gear
and balancer shaft driven gear
1. Install:
Balancer shaft 1
NOTE:
Apply the engine oil on the bearing.
When installing the balancer shaft, align the
center a of the balancer shaft weight along
the line connecting the centers of the crank-
shaft and balancer shaft.
2. Install:
Balancer shaft driven gear 1
NOTE:
Install the balancer shaft driven gear onto the
balancer shaft while aligning the punch mark
a on the balancer shaft driven gear with the
lower spline b on the balancer shaft end.
3. Install:
Balancer shaft drive gear 1
NOTE:
Align the punched mark a on the balancer
shaft drive gear with the punched mark b on
the balancer shaft driven gear 2.
Align the punched mark c on the balancer
shaft drive gear with the lower spline d on
the crankshaft end.
4. Install:
Lock washer 1
Nut (balancer shaft driven gear) 2
Primary drive gear 3
Nut (primary drive gear) 4
NOTE:
Install the primary drive gear with its stepped
side a facing the engine.
Place an aluminum plate b between the
teeth of the balancer shaft drive gear 5 and
driven gear 6.
5. Bend the lock washer tab.
T R..50 Nm (5.0 m · kg, 36 ft · lb)
T R..75 Nm (7.5 m · kg, 54 ft · lb)

ENG
4 - 65
ZUSAMMENBAU UND MONTAGE
Ausgleichswelle, Ausgleichswel-
len-Antriebsritzel und -rad
1. Montieren:
Ausgleichswelle
1
HINWEIS:
Motoröl auf das Lager auftragen.
Zur Montage der Ausgleichswelle
die Mitte
a des Ausgleichsge-
wichts auf die Mitte der Aus-
gleichs- und Kurbelwellen
ausrichten.
2. Montieren:
Ausgleichswellen-Antriebsrad
1
HINWEIS:
Bei der Montage des Ausgleichswel-
len-Antriebsrads darauf achten, daß
die Körnermarkierung
a des
Antriebsrads auf den kurzen Grat
b
der Ausgleichswellen-Verzahnung
ausgerichtet wird.
3. Montieren:
Ausgleichswellen-Antriebsrit-
zel
1
HINWEIS:
Die Körnermarkierung
a des
Antriebsritzels und die Körnermar-
kierung
b des Antriebsrads
2.
müssen fluchten.
Die Körnermarkierung
c des Aus-
gleichswellen-Antriebsritzels muß
auf den kurzen Grat
d der Verzah-
nung am Ende der Kurbelwelle
ausgerichtet werden.
4. Montieren:
Sicherungsscheibe
1
(Ausgleichswellen-Antriebs-
rad)
2
Primärantriebsritzel
3
Mutter (Primärantriebsritzel)
4
HINWEIS:
Das Primärantriebsritzel so mon-
tieren, daß dessen Abstufung
b
zum Motor gerichtet ist.
Ein Alu-Blechstück
b zwischen
das Antriebsritzel
5 und das
Antriebsrad
6 klemmen.
5. Die Lasche der Sicherungs-
scheibe umbiegen.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
T R..75 Nm (7,5 m · kg, 54 ft · lb)
ASSEMBLAGE ET MONTAGE
Arbre de balancier, pignon menant et
pignon mené de l’arbre de balancier
1. Monter:
Arbre de balancier 1
N.B.:
Appliquer de l’huile moteur sur le rou-
lement.
Pour monter l’arbre de balancier, ali-
gner le centre a du contrepoids
d’arbre de balancier sur la ligne rac-
cordant les centres du vilebrequin et
de l’arbre de balancier.
2. Monter:
Pignon mené de l’arbre de balan-
cier 1
N.B.:
Monter le pignon mené de l’arbre de
balancier sur l’arbre de balancier en ali-
gnant le repère poinçonné a du pignon
mené de l’arbre de balancier avec la can-
nelure inférieure b de l’extrémité de
l’arbre de balancier.
3. Monter:
Pignon menant de l’arbre de
balancier 1
N.B.:
Aligner le repère poinçonné a du
pignon menant de l’arbre de balancier
et le repère poinçonné b du pignon
mené de l’arbre de balancier 2.
Aligner le repère poinçonné c du
pignon menant de l’arbre du balancier
avec la cannelure inférieure d de
l’extrémité du vilebrequin.
4. Monter:
Rondelle-frein 1
Ecrou (pignon mené de l’arbre de
balancier) 2
Pignon menant de transmission
primaire 3
Ecrou (pignon menant de trans-
mission primaire) 4
N.B.:
Monter le pignon menant de transmis-
sion primaire en orientant son côté
étagé a vers le moteur.
Placer une plaque d’aluminium b
entre les dents du pignon menant 5 et
du pignon mené 6 de l’arbre de
balancier.
5. Replier l’onglet de la rondelle-frein.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
T R..75 Nm (7,5 m · kg, 54 ft · lb)

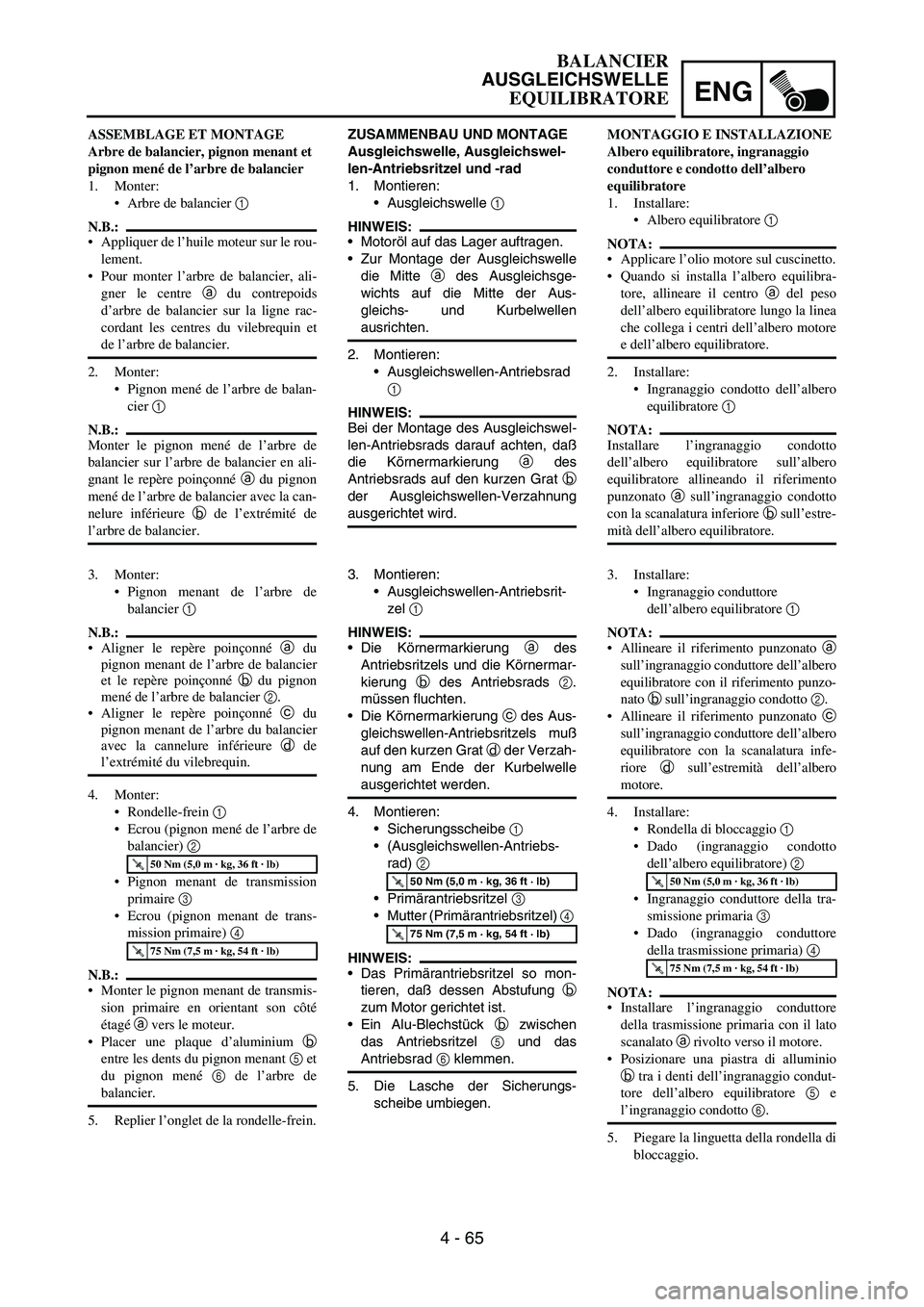

MONTAGGIO E INSTALLAZIONE
Albero equilibratore, ingranaggio
conduttore e condotto dell’albero
equilibratore
1. Installare:
Albero equilibratore 1
NOTA:
Applicare l’olio motore sul cuscinetto.
Quando si installa l’albero equilibra-
tore, allineare il centro a del peso
dell’albero equilibratore lungo la linea
che collega i centri dell’albero motore
e dell’albero equilibratore.
2. Installare:
Ingranaggio condotto dell’albero
equilibratore 1
NOTA:
Installare l’ingranaggio condotto
dell’albero equilibratore sull’albero
equilibratore allineando il riferimento
punzonato a sull’ingranaggio condotto
con la scanalatura inferiore b sull’estre-
mità dell’albero equilibratore.
3. Installare:
Ingranaggio conduttore
dell’albero equilibratore 1
NOTA:
Allineare il riferimento punzonato a
sull’ingranaggio conduttore dell’albero
equilibratore con il riferimento punzo-
nato b sull’ingranaggio condotto 2.
Allineare il riferimento punzonato c
sull’ingranaggio conduttore dell’albero
equilibratore con la scanalatura infe-
riore d sull’estremità dell’albero
motore.
4. Installare:
Rondella di bloccaggio 1
Dado (ingranaggio condotto
dell’albero equilibratore) 2
Ingranaggio conduttore della tra-
smissione primaria 3
Dado (ingranaggio conduttore
della trasmissione primaria) 4
NOTA:
Installare l’ingranaggio conduttore
della trasmissione primaria con il lato
scanalato a rivolto verso il motore.
Posizionare una piastra di alluminio
b tra i denti dell’ingranaggio condut-
tore dell’albero equilibratore 5 e
l’ingranaggio condotto 6.
5. Piegare la linguetta della rondella di
bloccaggio.
T R..50 Nm (5,0 m · kg, 36 ft · lb)
T R..75 Nm (7,5 m · kg, 54 ft · lb)
BALANCIER
AUSGLEICHSWELLE
EQUILIBRATORE

4 - 66

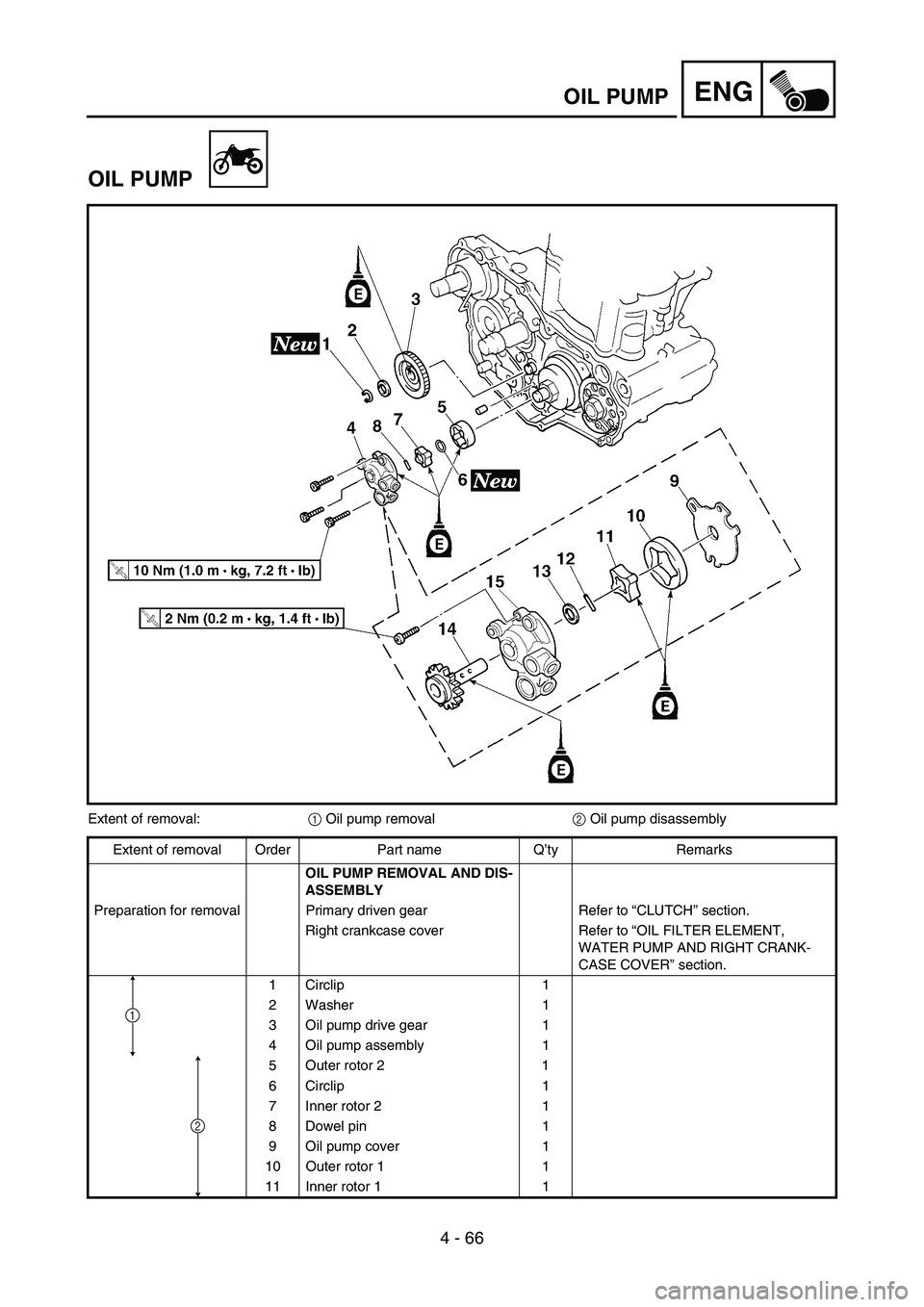

ENGOIL PUMP
OIL PUMP
Extent of removal:
1 Oil pump removal
2 Oil pump disassembly
Extent of removal Order Part name Q’ty Remarks
OIL PUMP REMOVAL AND DIS-
ASSEMBLY
Preparation for removal Primary driven gear Refer to “CLUTCH” section.
Right crankcase cover Refer to “OIL FILTER ELEMENT,
WATER PUMP AND RIGHT CRANK-
CASE COVER” section.
1 Circlip 1
2 Washer 1
3 Oil pump drive gear 1
4 Oil pump assembly 1
5 Outer rotor 2 1
6 Circlip 1
7 Inner rotor 2 1
8 Dowel pin 1
9 Oil pump cover 1
10 Outer rotor 1 1
11 Inner rotor 1 1
2
1

ENG
4 - 66
ÖLPUMPE
Arbeitsumfang:
1 Ölpumpe demontieren
2 Ölpumpe zerlegen
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
ÖLPUMPE DEMONTIEREN UND ZERLE-
GEN
Vorbereitungsarbeiten Primärantriebsrad Siehe unter “KUPPLUNG”.
Kurbelgehäusedeckel rechts Siehe unter “ÖLFILTER, WASSERPUMPE UND
KURBELGEHÄUSEDEKKEL RECHTS”.
1 Sicherungsring 1
2 Beilagscheibe 1
3Ölpumpen-Antriebsritzel 1
4Ölpumpe 1
5Außenrotor 2 1
6 Sicherungsring 1
7 Innenrotor 2 1
8Paßhülse 1
9Ölpumpendeckel 1
10 Außenrotor 1 1
11 Innenrotor 1 1
1
2

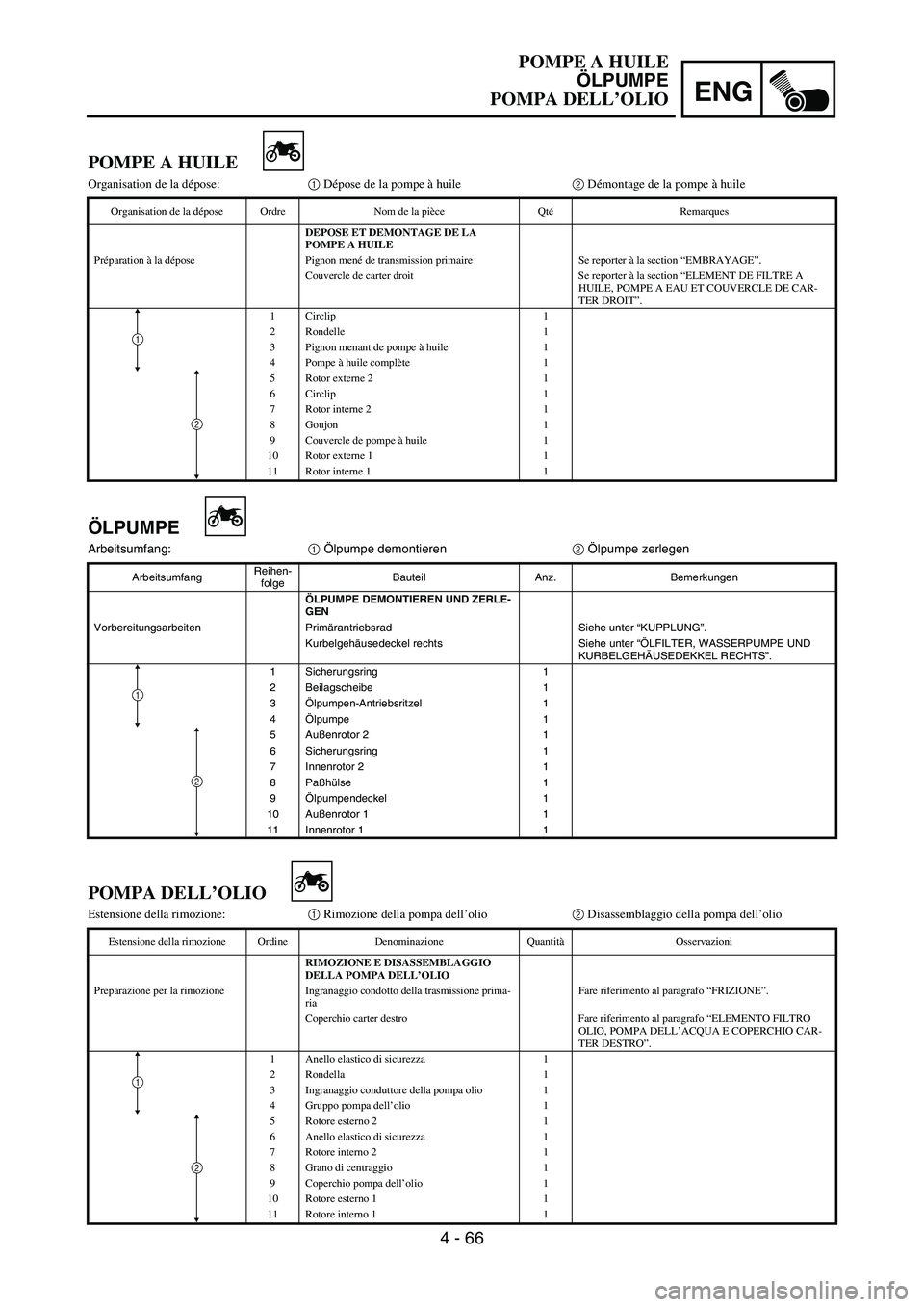

POMPE A HUILE
Organisation de la dépose:1 Dépose de la pompe à huile2 Démontage de la pompe à huile
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE ET DEMONTAGE DE LA
POMPE A HUILE
Préparation à la dépose Pignon mené de transmission primaire Se reporter à la section “EMBRAYAGE”.
Couvercle de carter droit Se reporter à la section “ELEMENT DE FILTRE A
HUILE, POMPE A EAU ET COUVERCLE DE CAR-
TER DROIT”.
1 Circlip 1
2 Rondelle 1
3 Pignon menant de pompe à huile 1
4 Pompe à huile complète 1
5 Rotor externe 2 1
6 Circlip 1
7 Rotor interne 2 1
8Goujon 1
9 Couvercle de pompe à huile 1
10 Rotor externe 1 1
11 Rotor interne 1 1
1
2
POMPA DELL’OLIO
Estensione della rimozione:1 Rimozione della pompa dell’olio2 Disassemblaggio della pompa dell’olio
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE E DISASSEMBLAGGIO
DELLA POMPA DELL’OLIO
Preparazione per la rimozione Ingranaggio condotto della trasmissione prima-
riaFare riferimento al paragrafo “FRIZIONE”.
Coperchio carter destro Fare riferimento al paragrafo “ELEMENTO FILTRO
OLIO, POMPA DELL’ACQUA E COPERCHIO CAR-
TER DESTRO”.
1 Anello elastico di sicurezza 1
2 Rondella 1
3 Ingranaggio conduttore della pompa olio 1
4 Gruppo pompa dell’olio 1
5 Rotore esterno 2 1
6 Anello elastico di sicurezza 1
7 Rotore interno 2 1
8 Grano di centraggio 1
9 Coperchio pompa dell’olio 1
10 Rotore esterno 1 1
11 Rotore interno 1 1
1
2
POMPE A HUILE
ÖLPUMPE
POMPA DELL’OLIO

4 - 67

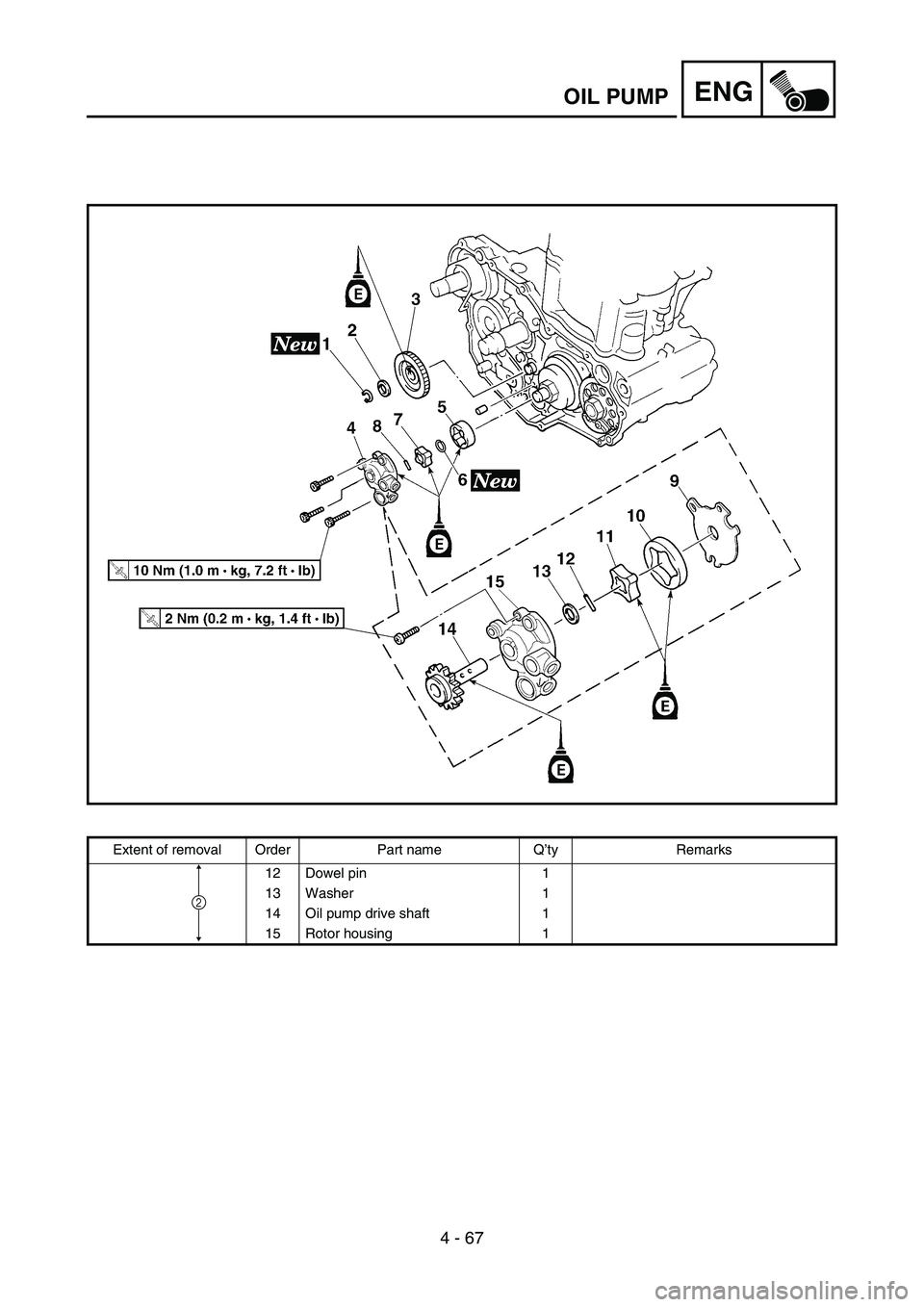

ENGOIL PUMP
Extent of removal Order Part name Q’ty Remarks
12 Dowel pin 1
13 Washer 1
14 Oil pump drive shaft 1
15 Rotor housing 1
2

ENG
4 - 67
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
12 Paßhülse 1
13 Beilagscheibe 1
14Ölpumpen-Antriebswelle 1
15 Rotorgehäuse 1
2
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
12 Goujon 1
13 Rondelle 1
14 Arbre d’entraînement de pompe à huile 1
15 Boîtier du rotor 1
2
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
12 Grano di centraggio 1
13 Rondella 1
14 Albero di comando della pompa olio 1
15 Alloggiamento del rotore 1
2

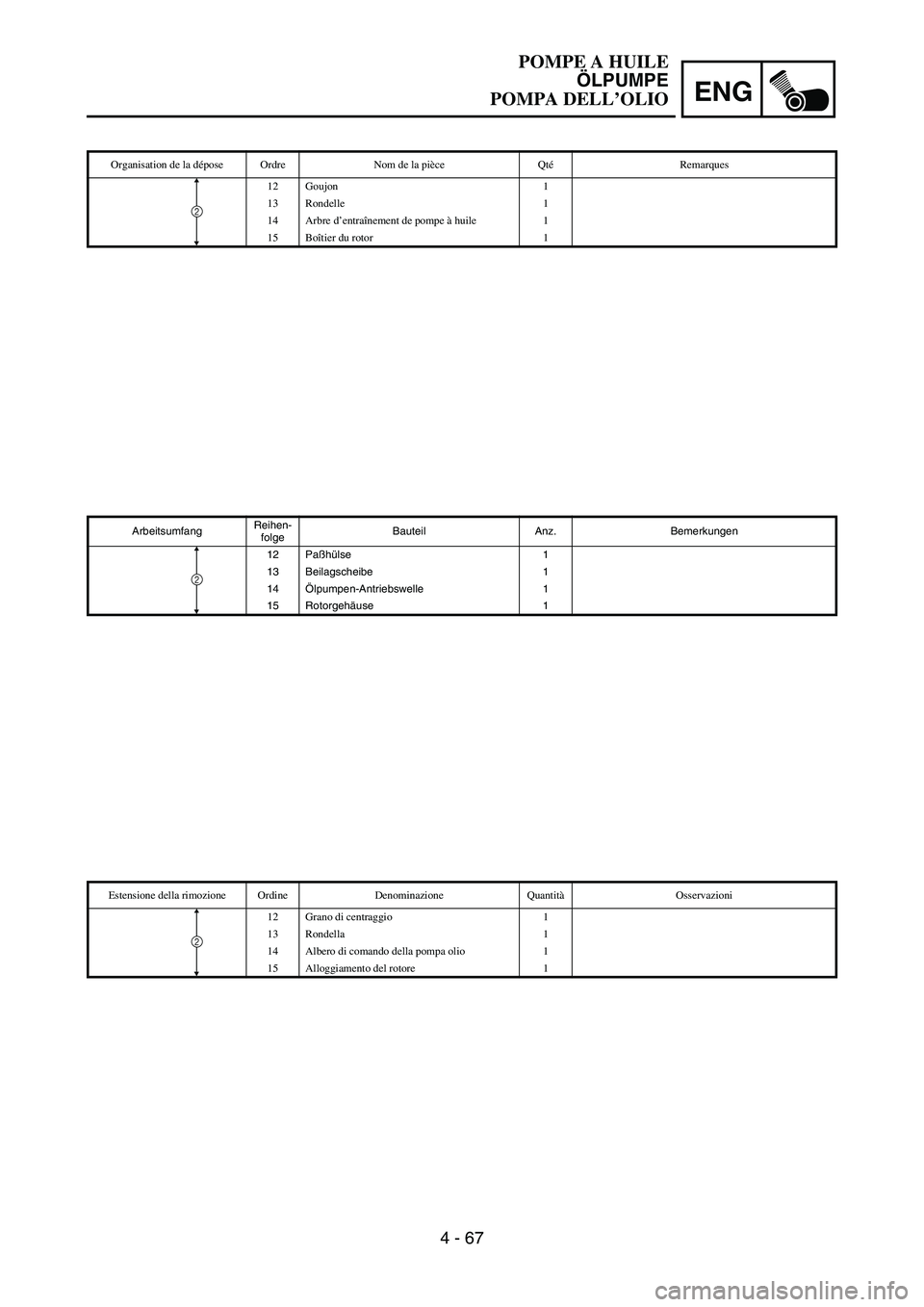

POMPE A HUILE
ÖLPUMPE
POMPA DELL’OLIO

4 - 68
ENGOIL PUMP

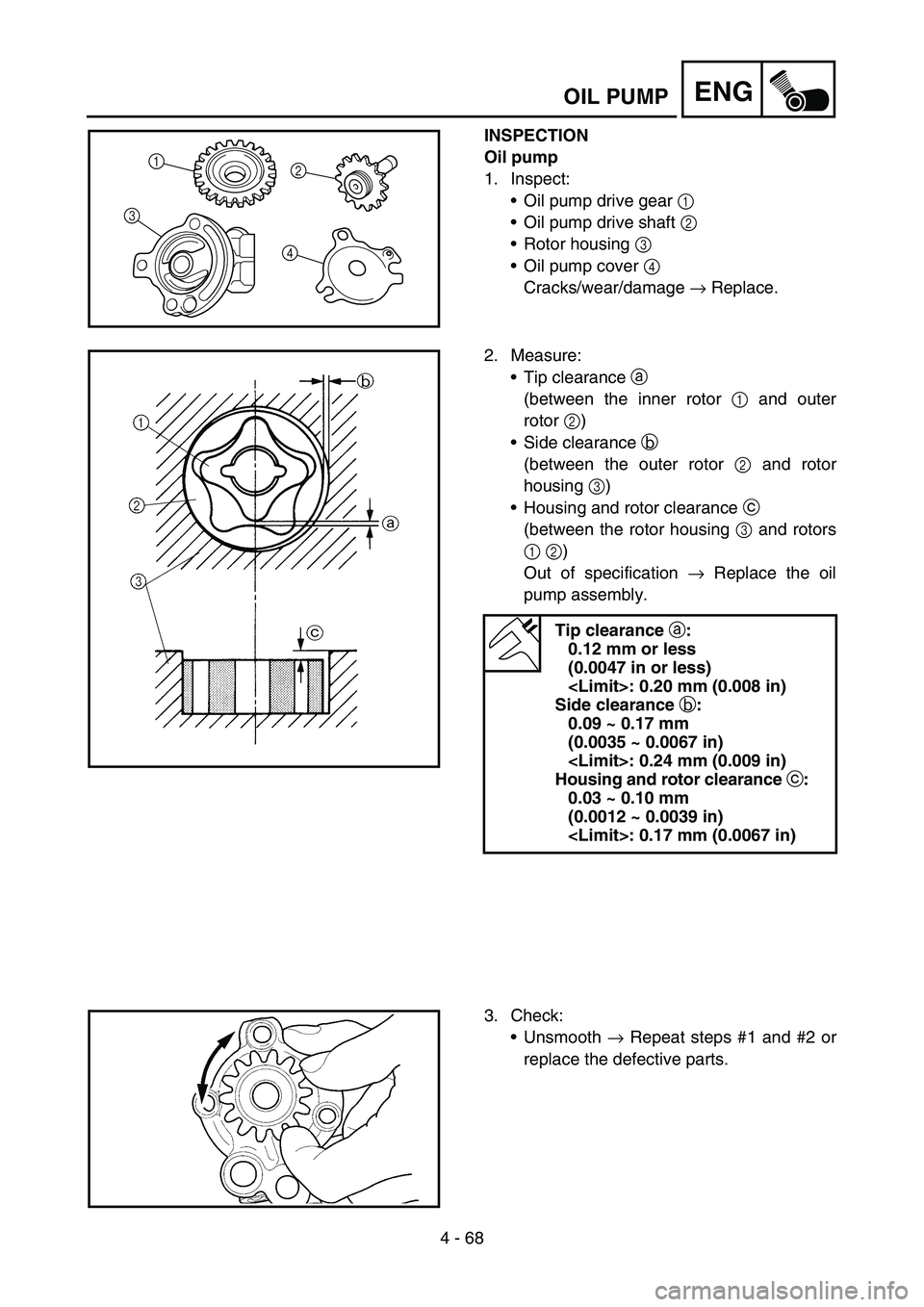

INSPECTION
Oil pump
1. Inspect:
Oil pump drive gear 1
Oil pump drive shaft 2
Rotor housing 3
Oil pump cover 4
Cracks/wear/damage → Replace.
1
32
4
2. Measure:
Tip clearance a
(between the inner rotor 1 and outer
rotor 2)
Side clearance b
(between the outer rotor 2 and rotor
housing 3)
Housing and rotor clearance c
(between the rotor housing 3 and rotors
1 2)
Out of specification → Replace the oil
pump assembly.
Tip clearance a:
0.12 mm or less
(0.0047 in or less)
: 0.20 mm (0.008 in)
Side clearance b:
0.09 ~ 0.17 mm
(0.0035 ~ 0.0067 in)
: 0.24 mm (0.009 in)
Housing and rotor clearance c:
0.03 ~ 0.10 mm
(0.0012 ~ 0.0039 in)
: 0.17 mm (0.0067 in)
3. Check:
Unsmooth → Repeat steps #1 and #2 or
replace the defective parts.
