YAMAHA YZ250F 2006 Owners Manual
Manufacturer: YAMAHA, Model Year: 2006, Model line: YZ250F, Model: YAMAHA YZ250F 2006Pages: 674, PDF Size: 21.07 MB
Page 191 of 674

INSP
ADJ

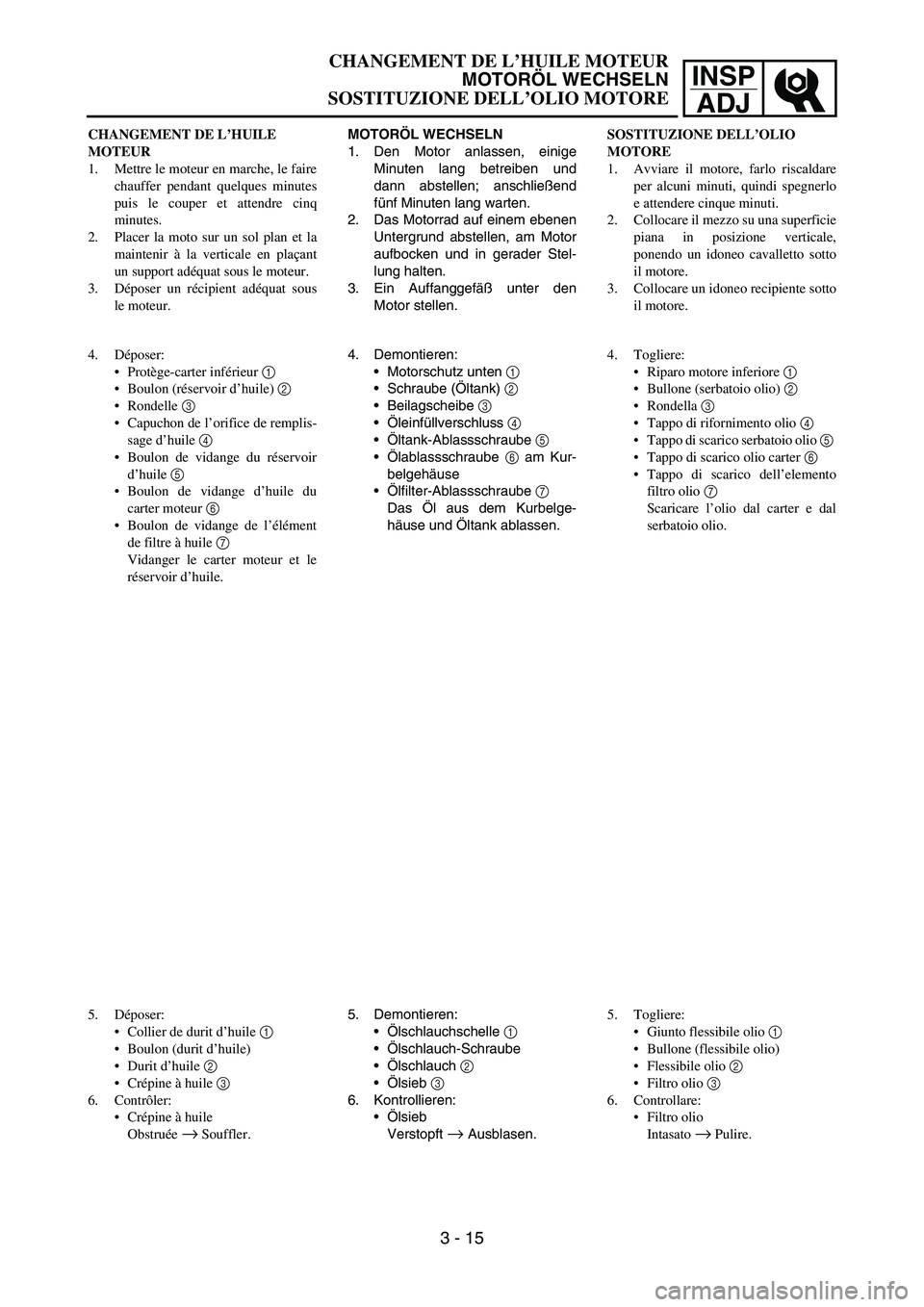

MOTORÖL WECHSELN
1. Den Motor anlassen, einige
Minuten lang betreiben und
dann abstellen; anschließend
fünf Minuten lang warten.
2. Das Motorrad auf einem ebenen
Untergrund abstellen, am Motor
aufbocken und in gerader Stel-
lung halten.
3. Ein Auffanggefäß unter den
Motor stellen.
4. Demontieren:
Motorschutz unten 1
Schraube (Öltank) 2
Beilagscheibe 3
Öleinfüllverschluss 4
Öltank-Ablassschraube 5
Ölablassschraube 6 am Kur-
belgehäuse
Ölfilter-Ablassschraube 7
Das Öl aus dem Kurbelge-
häuse und Öltank ablassen.
5. Demontieren:
Ölschlauchschelle 1
Ölschlauch-Schraube
Ölschlauch 2
Ölsieb 3
6. Kontrollieren:
Ölsieb
Verstopft
→ Ausblasen. CHANGEMENT DE L’HUILE
MOTEUR
1. Mettre le moteur en marche, le faire
chauffer pendant quelques minutes
puis le couper et attendre cinq
minutes.
2. Placer la moto sur un sol plan et la
maintenir à la verticale en plaçant
un support adéquat sous le moteur.
3. Déposer un récipient adéquat sous
le moteur.
4. Déposer:
Protège-carter inférieur 1
Boulon (réservoir d’huile) 2
Rondelle 3
Capuchon de l’orifice de remplis-
sage d’huile 4
Boulon de vidange du réservoir
d’huile 5
Boulon de vidange d’huile du
carter moteur 6
Boulon de vidange de l’élément
de filtre à huile 7
Vidanger le carter moteur et le
réservoir d’huile.
5. Déposer:
Collier de durit d’huile 1
Boulon (durit d’huile)
Durit d’huile 2
Crépine à huile 3
6. Contrôler:
Crépine à huile
Obstruée → Souffler.SOSTITUZIONE DELL’OLIO
MOTORE
1. Avviare il motore, farlo riscaldare
per alcuni minuti, quindi spegnerlo
e attendere cinque minuti.
2. Collocare il mezzo su una superficie
piana in posizione verticale,
ponendo un idoneo cavalletto sotto
il motore.
3. Collocare un idoneo recipiente sotto
il motore.
4. Togliere:
Riparo motore inferiore 1
Bullone (serbatoio olio) 2
Rondella 3
Tappo di rifornimento olio 4
Tappo di scarico serbatoio olio 5
Tappo di scarico olio carter 6
Tappo di scarico dell’elemento
filtro olio 7
Scaricare l’olio dal carter e dal
serbatoio olio.
5. Togliere:
Giunto flessibile olio 1
Bullone (flessibile olio)
Flessibile olio 2
Filtro olio 3
6. Controllare:
Filtro olio
Intasato → Pulire.
CHANGEMENT DE L’HUILE MOTEUR
MOTORÖL WECHSELN
SOSTITUZIONE DELL’OLIO MOTORE
3 - 15
Page 192 of 674

3 - 16
INSP
ADJ

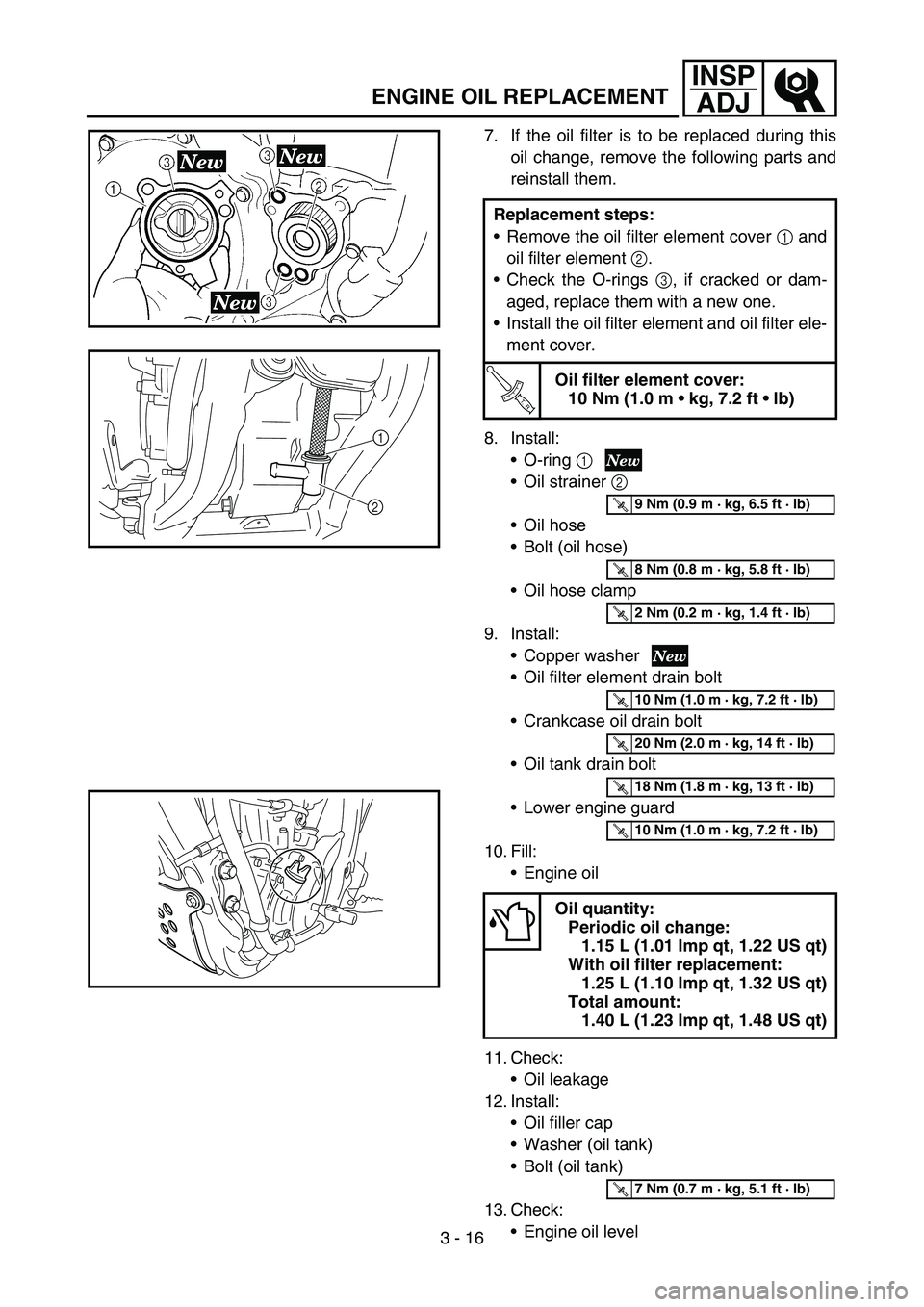

ENGINE OIL REPLACEMENT
7. If the oil filter is to be replaced during this
oil change, remove the following parts and
reinstall them.
8. Install:
O-ring 1
Oil strainer 2
Oil hose
Bolt (oil hose)
Oil hose clamp
9. Install:
Copper washer
Oil filter element drain bolt
Crankcase oil drain bolt
Oil tank drain bolt
Lower engine guard
10. Fill:
Engine oil
11. Check:
Oil leakage
12. Install:
Oil filler cap
Washer (oil tank)
Bolt (oil tank)
13. Check:
Engine oil level Replacement steps:
Remove the oil filter element cover 1 and
oil filter element 2.
Check the O-rings 3, if cracked or dam-
aged, replace them with a new one.
Install the oil filter element and oil filter ele-
ment cover.
T R..
Oil filter element cover:
10 Nm (1.0 m kg, 7.2 ft lb)
Oil quantity:
Periodic oil change:
1.15 L (1.01 Imp qt, 1.22 US qt)
With oil filter replacement:
1.25 L (1.10 Imp qt, 1.32 US qt)
Total amount:
1.40 L (1.23 Imp qt, 1.48 US qt)
1
2
T R..9 Nm (0.9 m · kg, 6.5 ft · lb)
T R..8 Nm (0.8 m · kg, 5.8 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..20 Nm (2.0 m · kg, 14 ft · lb)
T R..18 Nm (1.8 m · kg, 13 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
Page 193 of 674

INSP
ADJ

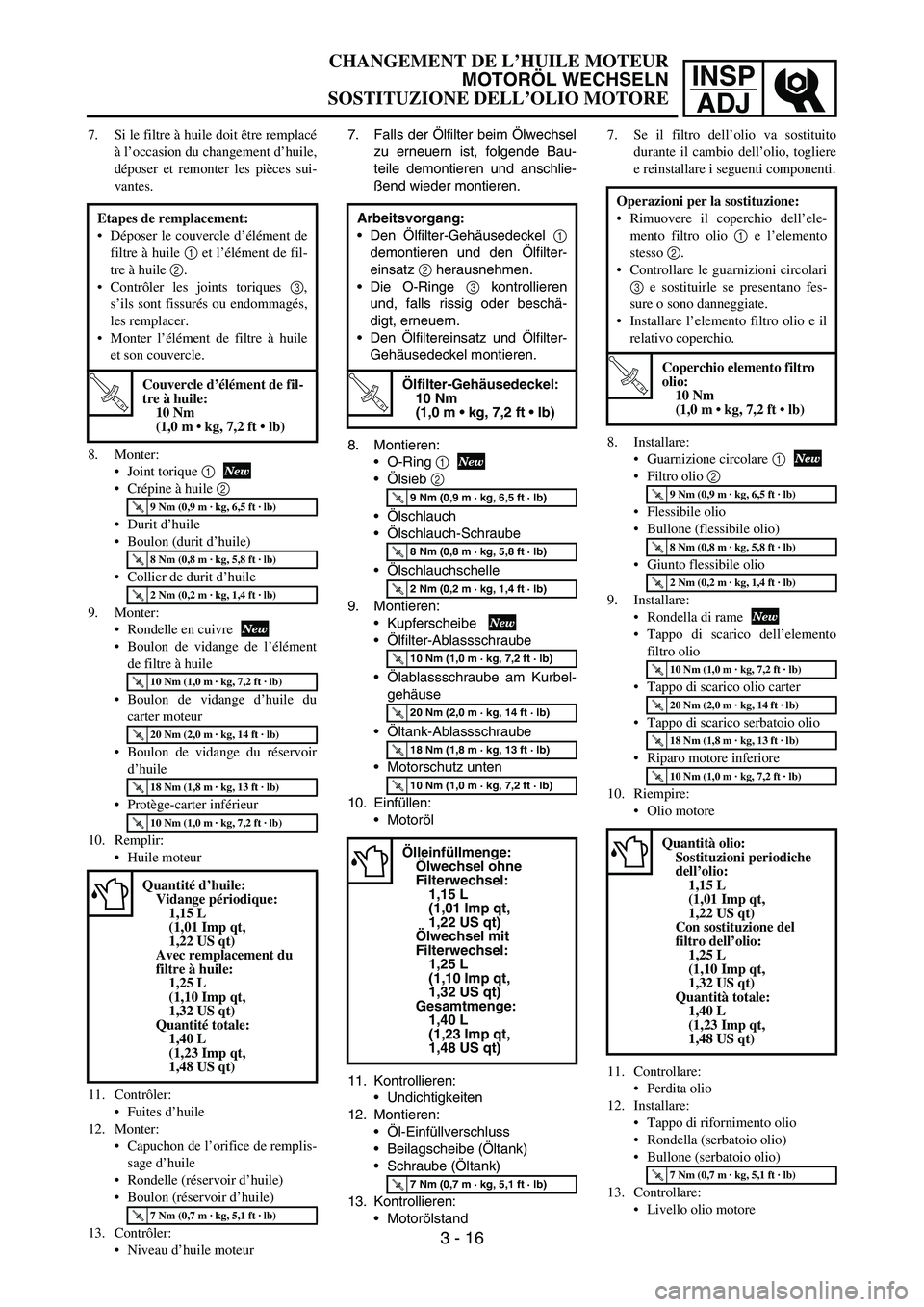

7. Falls der Ölfilter beim Ölwechsel
zu erneuern ist, folgende Bau-
teile demontieren und anschlie-
ßend wieder montieren.
8. Montieren:
O-Ring 1
Ölsieb 2
Ölschlauch
Ölschlauch-Schraube
Ölschlauchschelle
9. Montieren:
Kupferscheibe
Ölfilter-Ablassschraube
Ölablassschraube am Kurbel-
gehäuse
Öltank-Ablassschraube
Motorschutz unten
10. Einfüllen:
Motoröl
11. Kontrollieren:
Undichtigkeiten
12. Montieren:
Öl-Einfüllverschluss
Beilagscheibe (Öltank)
Schraube (Öltank)
13. Kontrollieren:
Motorölstand Arbeitsvorgang:
Den Ölfilter-Gehäusedeckel 1
demontieren und den Ölfilter-
einsatz 2 herausnehmen.
Die O-Ringe 3 kontrollieren
und, falls rissig oder beschä-
digt, erneuern.
Den Ölfiltereinsatz und Ölfilter-
Gehäusedeckel montieren.
T R..
Ölfilter-Gehäusedeckel:
10 Nm
(1,0 m kg, 7,2 ft lb)
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Ölleinfüllmenge:
Ölwechsel ohne
Filterwechsel:
1,15 L
(1,01 Imp qt,
1,22 US qt)
Ölwechsel mit
Filterwechsel:
1,25 L
(1,10 Imp qt,
1,32 US qt)
Gesamtmenge:
1,40 L
(1,23 Imp qt,
1,48 US qt)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
7. Si le filtre à huile doit être remplacé
à l’occasion du changement d’huile,
déposer et remonter les pièces sui-
vantes.
8. Monter:
Joint torique 1
Crépine à huile 2
Durit d’huile
Boulon (durit d’huile)
Collier de durit d’huile
9. Monter:
Rondelle en cuivre
Boulon de vidange de l’élément
de filtre à huile
Boulon de vidange d’huile du
carter moteur
Boulon de vidange du réservoir
d’huile
Protège-carter inférieur
10. Remplir:
Huile moteur
11. Contrôler:
Fuites d’huile
12. Monter:
Capuchon de l’orifice de remplis-
sage d’huile
Rondelle (réservoir d’huile)
Boulon (réservoir d’huile)
13. Contrôler:
Niveau d’huile moteur Etapes de remplacement:
Déposer le couvercle d’élément de
filtre à huile 1 et l’élément de fil-
tre à huile 2.
Contrôler les joints toriques 3,
s’ils sont fissurés ou endommagés,
les remplacer.
Monter l’élément de filtre à huile
et son couvercle.
T R..
Couvercle d’élément de fil-
tre à huile:
10 Nm
(1,0 m kg, 7,2 ft lb)
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Quantité d’huile:
Vidange périodique:
1,15 L
(1,01 Imp qt,
1,22 US qt)
Avec remplacement du
filtre à huile:
1,25 L
(1,10 Imp qt,
1,32 US qt)
Quantité totale:
1,40 L
(1,23 Imp qt,
1,48 US qt)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
7. Se il filtro dell’olio va sostituito
durante il cambio dell’olio, togliere
e reinstallare i seguenti componenti.
8. Installare:
Guarnizione circolare 1
Filtro olio 2
Flessibile olio
Bullone (flessibile olio)
Giunto flessibile olio
9. Installare:
Rondella di rame
Tappo di scarico dell’elemento
filtro olio
Tappo di scarico olio carter
Tappo di scarico serbatoio olio
Riparo motore inferiore
10. Riempire:
Olio motore
11. Controllare:
Perdita olio
12. Installare:
Tappo di rifornimento olio
Rondella (serbatoio olio)
Bullone (serbatoio olio)
13. Controllare:
Livello olio motore Operazioni per la sostituzione:
Rimuovere il coperchio dell’ele-
mento filtro olio 1 e l’elemento
stesso 2.
Controllare le guarnizioni circolari
3 e sostituirle se presentano fes-
sure o sono danneggiate.
Installare l’elemento filtro olio e il
relativo coperchio.
T R..
Coperchio elemento filtro
olio:
10 Nm
(1,0 m kg, 7,2 ft lb)
T R..9 Nm (0,9 m · kg, 6,5 ft · lb)
T R..8 Nm (0,8 m · kg, 5,8 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..20 Nm (2,0 m · kg, 14 ft · lb)
T R..18 Nm (1,8 m · kg, 13 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Quantità olio:
Sostituzioni periodiche
dell’olio:
1,15 L
(1,01 Imp qt,
1,22 US qt)
Con sostituzione del
filtro dell’olio:
1,25 L
(1,10 Imp qt,
1,32 US qt)
Quantità totale:
1,40 L
(1,23 Imp qt,
1,48 US qt)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
CHANGEMENT DE L’HUILE MOTEUR
MOTORÖL WECHSELN
SOSTITUZIONE DELL’OLIO MOTORE
3 - 16
Page 194 of 674

3 - 17
INSP
ADJ
OIL PRESSURE INSPECTION
1. Check:
Oil pressure
Checking steps:
Slightly loosen the oil pressure check bolt
1.
Start the engine and keep it idling until oil
starts to seep from the oil pressure check
bolt. If no oil comes out after one minute,
turn the engine off so it will not seize.
Check oil passages and oil pump for dam-
age or leakage.
Start the engine after solving the prob-
lem(s) and recheck the oil pressure.
Tighten the oil pressure check bolt.
T R..
Oil pressure check bolt:
10 Nm (1.0 m kg, 7.2 ft lb)
PILOT SCREW ADJUSTMENT
1. Adjust:
Pilot screw 1
* Except for USA and CDNAdjustment steps:
NOTE:
To optimize the fuel flow at a smaller throttle
opening, each machine’s pilot screw has
been individually set at the factory. Before
adjusting the pilot screw, turn it in fully and
count the number of turns. Record this num-
ber as the factory-set number of turns out.
Turn in the pilot screw until it is lightly
seated.
Turn out the pilot screw by the factory-set
number of turns.
Pilot screw (example):
2-1/2 turns out
* 2-1/4 turns out
OIL PRESSURE INSPECTION/
PILOT SCREW ADJUSTMENT
Page 195 of 674

INSP
ADJ

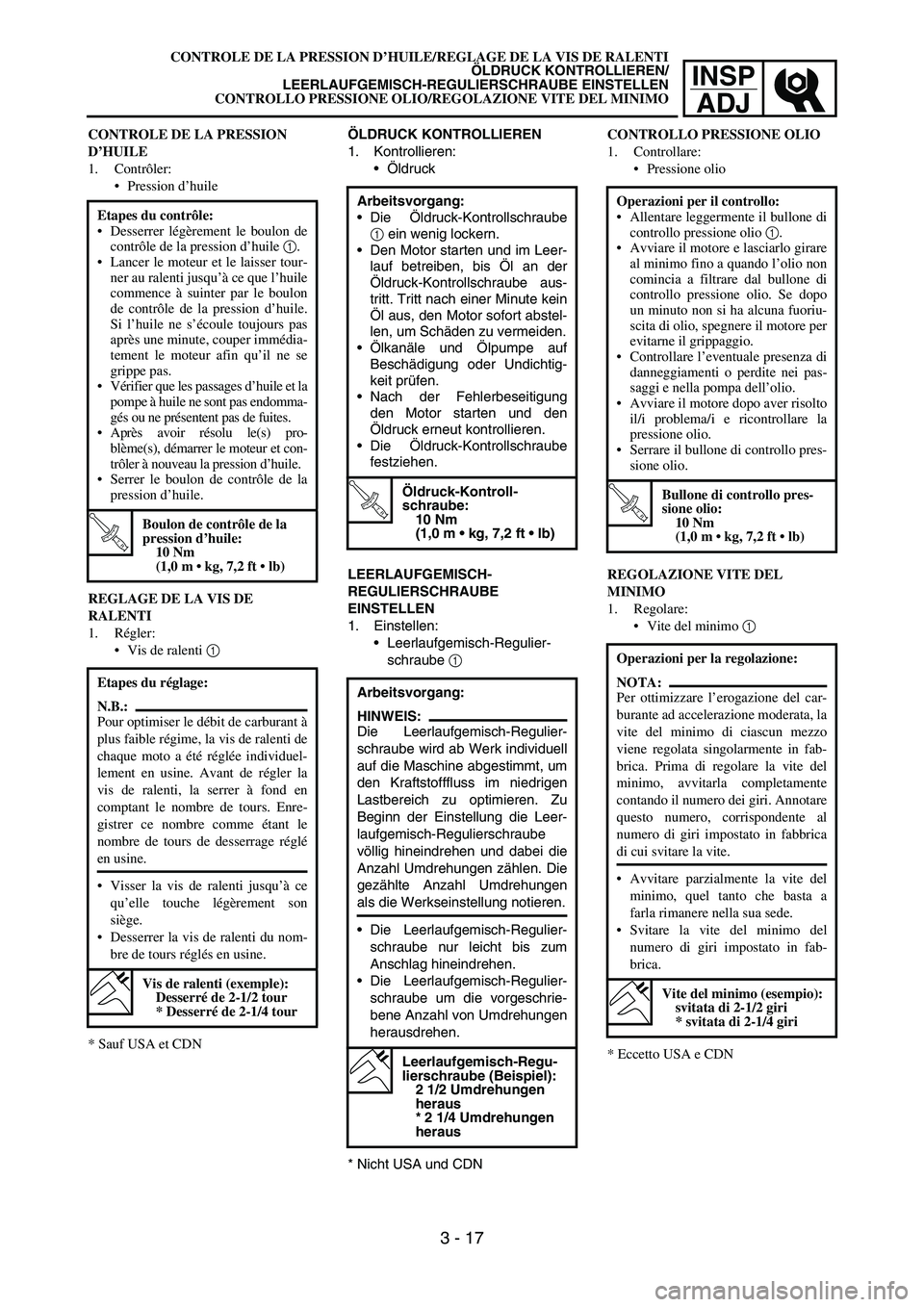

ÖLDRUCK KONTROLLIEREN
1. Kontrollieren:
Öldruck
Arbeitsvorgang:
Die Öldruck-Kontrollschraube
1 ein wenig lockern.
Den Motor starten und im Leer-
lauf betreiben, bis Öl an der
Öldruck-Kontrollschraube aus-
tritt. Tritt nach einer Minute kein
Öl aus, den Motor sofort abstel-
len, um Schäden zu vermeiden.
Ölkanäle und Ölpumpe auf
Beschädigung oder Undichtig-
keit prüfen.
Nach der Fehlerbeseitigung
den Motor starten und den
Öldruck erneut kontrollieren.
Die Öldruck-Kontrollschraube
festziehen.
T R..
Öldruck-Kontroll-
schraube:
10 Nm
(1,0 m kg, 7,2 ft lb)
LEERLAUFGEMISCH-
REGULIERSCHRAUBE
EINSTELLEN
1. Einstellen:
Leerlaufgemisch-Regulier-
schraube 1
* Nicht USA und CDNArbeitsvorgang:
HINWEIS:
Die Leerlaufgemisch-Regulier-
schraube wird ab Werk individuell
auf die Maschine abgestimmt, um
den Kraftstofffluss im niedrigen
Lastbereich zu optimieren. Zu
Beginn der Einstellung die Leer-
laufgemisch-Regulierschraube
völlig hineindrehen und dabei die
Anzahl Umdrehungen zählen. Die
gezählte Anzahl Umdrehungen
als die Werkseinstellung notieren.
Die Leerlaufgemisch-Regulier-
schraube nur leicht bis zum
Anschlag hineindrehen.
Die Leerlaufgemisch-Regulier-
schraube um die vorgeschrie-
bene Anzahl von Umdrehungen
herausdrehen.
Leerlaufgemisch-Regu-
lierschraube (Beispiel):
2 1/2 Umdrehungen
heraus
* 2 1/4 Umdrehungen
heraus
CONTROLE DE LA PRESSION
D’HUILE
1. Contrôler:
Pression d’huile
REGLAGE DE LA VIS DE
RALENTI
1. Régler:
Vis de ralenti 1
* Sauf USA et CDNEtapes du contrôle:
Desserrer légèrement le boulon de
contrôle de la pression d’huile 1.
Lancer le moteur et le laisser tour-
ner au ralenti jusqu’à ce que l’huile
commence à suinter par le boulon
de contrôle de la pression d’huile.
Si l’huile ne s’écoule toujours pas
après une minute, couper immédia-
tement le moteur afin qu’il ne se
grippe pas.
Vérifier que les passages d’huile et la
pompe à huile ne sont pas endomma-
gés ou ne présentent pas de fuites.
Après avoir résolu le(s) pro-
blème(s), démarrer le moteur et con-
trôler à nouveau la pression d’huile.
Serrer le boulon de contrôle de la
pression d’huile.
T R..
Boulon de contrôle de la
pression d’huile:
10 Nm
(1,0 m kg, 7,2 ft lb)
Etapes du réglage:
N.B.:
Pour optimiser le débit de carburant à
plus faible régime, la vis de ralenti de
chaque moto a été réglée individuel-
lement en usine. Avant de régler la
vis de ralenti, la serrer à fond en
comptant le nombre de tours. Enre-
gistrer ce nombre comme étant le
nombre de tours de desserrage réglé
en usine.
Visser la vis de ralenti jusqu’à ce
qu’elle touche légèrement son
siège.
Desserrer la vis de ralenti du nom-
bre de tours réglés en usine.
Vis de ralenti (exemple):
Desserré de 2-1/2 tour
* Desserré de 2-1/4 tour
CONTROLLO PRESSIONE OLIO
1. Controllare:
Pressione olio
Operazioni per il controllo:
Allentare leggermente il bullone di
controllo pressione olio 1.
Avviare il motore e lasciarlo girare
al minimo fino a quando l’olio non
comincia a filtrare dal bullone di
controllo pressione olio. Se dopo
un minuto non si ha alcuna fuoriu-
scita di olio, spegnere il motore per
evitarne il grippaggio.
Controllare l’eventuale presenza di
danneggiamenti o perdite nei pas-
saggi e nella pompa dell’olio.
Avviare il motore dopo aver risolto
il/i problema/i e ricontrollare la
pressione olio.
Serrare il bullone di controllo pres-
sione olio.
T R..
Bullone di controllo pres-
sione olio:
10 Nm
(1,0 m kg, 7,2 ft lb)
REGOLAZIONE VITE DEL
MINIMO
1. Regolare:
Vite del minimo 1
* Eccetto USA e CDNOperazioni per la regolazione:
NOTA:
Per ottimizzare l’erogazione del car-
burante ad accelerazione moderata, la
vite del minimo di ciascun mezzo
viene regolata singolarmente in fab-
brica. Prima di regolare la vite del
minimo, avvitarla completamente
contando il numero dei giri. Annotare
questo numero, corrispondente al
numero di giri impostato in fabbrica
di cui svitare la vite.
Avvitare parzialmente la vite del
minimo, quel tanto che basta a
farla rimanere nella sua sede.
Svitare la vite del minimo del
numero di giri impostato in fab-
brica.
Vite del minimo (esempio):
svitata di 2-1/2 giri
* svitata di 2-1/4 giri
CONTROLE DE LA PRESSION D’HUILE/REGLAGE DE LA VIS DE RALENTI
ÖLDRUCK KONTROLLIEREN/
LEERLAUFGEMISCH-REGULIERSCHRAUBE EINSTELLEN
CONTROLLO PRESSIONE OLIO/REGOLAZIONE VITE DEL MINIMO
3 - 17
Page 196 of 674

3 - 18
INSP
ADJ

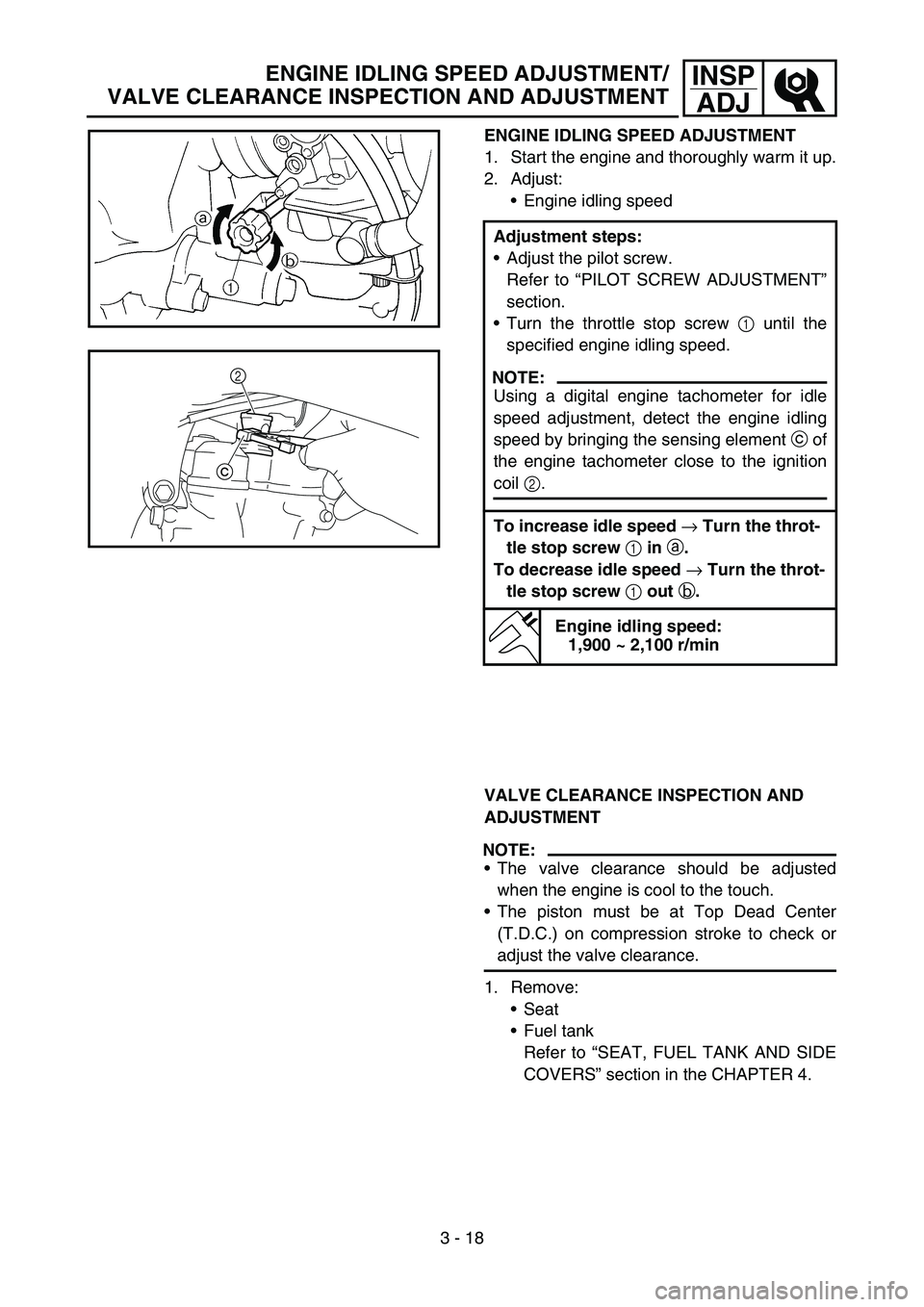

ENGINE IDLING SPEED ADJUSTMENT
1. Start the engine and thoroughly warm it up.
2. Adjust:
Engine idling speed
Adjustment steps:
Adjust the pilot screw.
Refer to “PILOT SCREW ADJUSTMENT”
section.
Turn the throttle stop screw 1 until the
specified engine idling speed.
NOTE:
Using a digital engine tachometer for idle
speed adjustment, detect the engine idling
speed by bringing the sensing element c of
the engine tachometer close to the ignition
coil 2.
To increase idle speed → Turn the throt-
tle stop screw 1 in a.
To decrease idle speed → Turn the throt-
tle stop screw 1 out b.
Engine idling speed:
1,900 ~ 2,100 r/min
c2
VALVE CLEARANCE INSPECTION AND
ADJUSTMENT
NOTE:
The valve clearance should be adjusted
when the engine is cool to the touch.
The piston must be at Top Dead Center
(T.D.C.) on compression stroke to check or
adjust the valve clearance.
1. Remove:
Seat
Fuel tank
Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section in the CHAPTER 4.
ENGINE IDLING SPEED ADJUSTMENT/
VALVE CLEARANCE INSPECTION AND ADJUSTMENT
Page 197 of 674

INSP
ADJ
LEERLAUFDREHZAHL
EINSTELLEN
1. Den Motor anlassen und gründ-
lich warmlaufen lassen.
2. Einstellen:
Leerlaufdrehzahl
Arbeitsvorgang:
Die Leerlaufgemisch-Regulier-
schraube einstellen.
Siehe unter “LEERLAUFGE-
MISCH-REGULIER-
SCHRAUBE EINSTELLEN”.
Die Leerlaufeinstellschraube 1
verdrehen, bis die vorgeschrie-
bene Leerlaufdrehzahl erreicht
ist.
HINWEIS:
Mit dem digitalen Drehzahlmesser
die Drehzahl ermitteln, indem der
Sensor c des Drehzahlmessers
in der Nähe die Zündspule 2.
gebracht wird.
Leerlaufdrehzahl höher → Leer-
laufeinstellschraube 1 nach
a drehen.
Leerlaufdrehzahl niedriger →
Leerlaufeinstellschraube 1
nach b drehen.
Leerlaufdrehzahl:
1.900–2.100 U/min
VENTILSPIEL KONTROLLIEREN
UND EINSTELLEN
HINWEIS:
Das Ventilspiel sollte bei abgekühl-
tem Motor eingestellt werden.
Bei der Messung oder Einstellung
des Ventilspiels muss der Kolben
im oberen Totpunkt (OT) des Ver-
dichtungstaktes stehen.
1. Demontieren:
Sitzbank
Kraftstofftank
Siehe unter “SITZBANK,
KRAFTSTOFFTANK UND
SEITENABDECKUNGEN” in
KAPITEL 4. REGLAGE DU REGIME DE
RALENTI DU MOTEUR
1. Mettre le moteur en marche et bien
le laisser chauffer.
2. Régler:
Régime de ralenti du moteur
Etapes du réglage:
Régler la vis de ralenti.
Se reporter à la section
“REGLAGE DE LA VIS DE
RALENTI”.
Tourner la vis de butée de papillon
des gaz 1 jusqu’à obtention de la
vitesse de ralenti spécifiée.
N.B.:
A l’aide d’un compte-tours moteur
numérique pour réglage du ralenti,
déterminer le régime de ralenti en
approchant le capteur c du compte-
tours de la bobine d’allumage 2.
Pour augmenter le régime de
ralenti → Serrer la vis de butée
de papillon des gaz 1 dans le
sens a.
Pour diminuer le régime de ralenti
→ Tourner la vis de butée de
papillon des gaz 1 dans le sens
b.
Régime de ralenti:
1.900 à 2.100 tr/mn
INSPECTION ET REGLAGE DU
JEU AUX SOUPAPES
N.B.:
Le jeu aux soupapes doit être réglé
quand le moteur est froid au toucher.
Le piston doit être au point mort haut
(PMH) de la course de compression
pour permettre le contrôle ou le
réglage du jeu aux soupapes.
1. Déposer:
Selle
Réservoir de carburant
Se reporter à la section “SELLE,
RESERVOIR DE CARBURANT
ET CACHES LATERAUX” au
CHAPITRE 4.REGOLAZIONE REGIME DEL
MINIMO
1. Avviare il motore e farlo riscaldare
bene.
2. Regolare:
Regime del minimo
Operazioni per la regolazione:
Regolare la vite del minimo.
Fare riferimento al paragrafo
“REGOLAZIONE VITE DEL
MINIMO”.
Avvitare la vite di arresto valvola a
farfalla 1 fino a raggiungere il
regime del minimo indicato.
NOTA:
Utilizzare un contagiri digitale per la
regolazione del regime del minimo e
rilevare il regime del minimo avvici-
nando l’elemento sensore c del con-
tagiri alla bobina di accensione 2.
Per aumentare il regime del
minimo → Avvitare la vite di
arresto valvola a farfalla 1 a.
Per diminuire il regime del minimo
→ Svitare la vite di arresto val-
vola a farfalla 1 b.
Regime del minimo:
1.900 ~ 2.100 giri/min
CONTROLLO E REGOLAZIONE
GIOCO VALVOLE
NOTA:
Regolare il gioco valvole quando il
motore è freddo al tatto.
Per controllare o regolare il gioco val-
vole, il pistone deve trovarsi nel punto
morto superiore (PMS) durante la fase
di compressione.
1. Togliere:
Sella
Serbatoio del carburante
Fare riferimento al paragrafo
“SELLA, SERBATOIO CAR-
BURANTE E FIANCHETTI” nel
CAPITOLO 4. REGLAGE DU REGIME DE RALENTI DU MOTEUR/
INSPECTION ET REGLAGE DU JEU AUX SOUPAPES
LEERLAUFDREHZAHL EINSTELLEN/VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
REGOLAZIONE REGIME DEL MINIMO/
CONTROLLO E REGOLAZIONE GIOCO VALVOLE
3 - 18
Page 198 of 674

3 - 19
INSP
ADJ

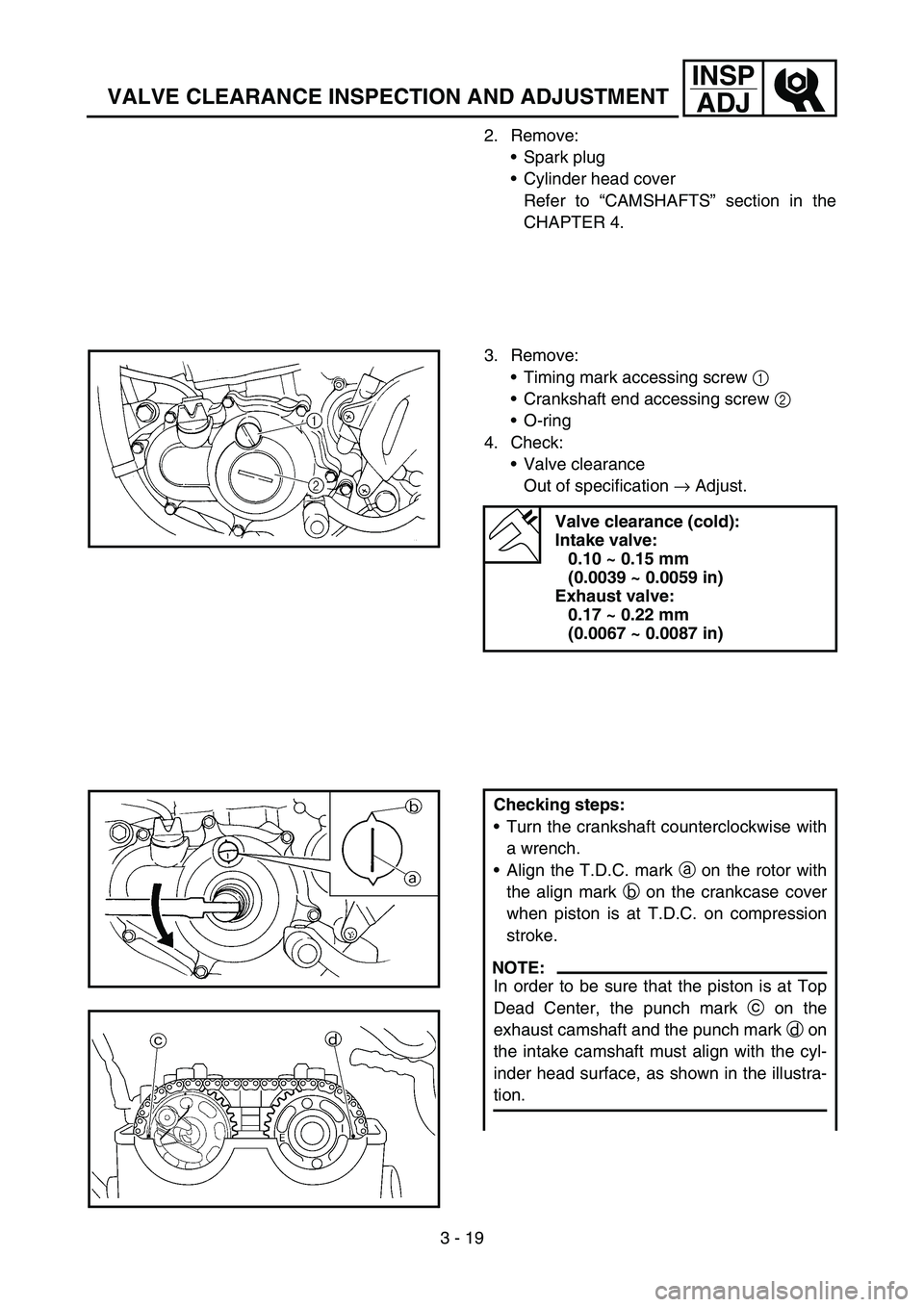

VALVE CLEARANCE INSPECTION AND ADJUSTMENT
2. Remove:
Spark plug
Cylinder head cover
Refer to “CAMSHAFTS” section in the
CHAPTER 4.
3. Remove:
Timing mark accessing screw 1
Crankshaft end accessing screw 2
O-ring
4. Check:
Valve clearance
Out of specification → Adjust.
Valve clearance (cold):
Intake valve:
0.10 ~ 0.15 mm
(0.0039 ~ 0.0059 in)
Exhaust valve:
0.17 ~ 0.22 mm
(0.0067 ~ 0.0087 in)
Checking steps:
Turn the crankshaft counterclockwise with
a wrench.
Align the T.D.C. mark a on the rotor with
the align mark b on the crankcase cover
when piston is at T.D.C. on compression
stroke.
NOTE:
In order to be sure that the piston is at Top
Dead Center, the punch mark c on the
exhaust camshaft and the punch mark d on
the intake camshaft must align with the cyl-
inder head surface, as shown in the illustra-
tion.
Page 199 of 674

INSP
ADJ

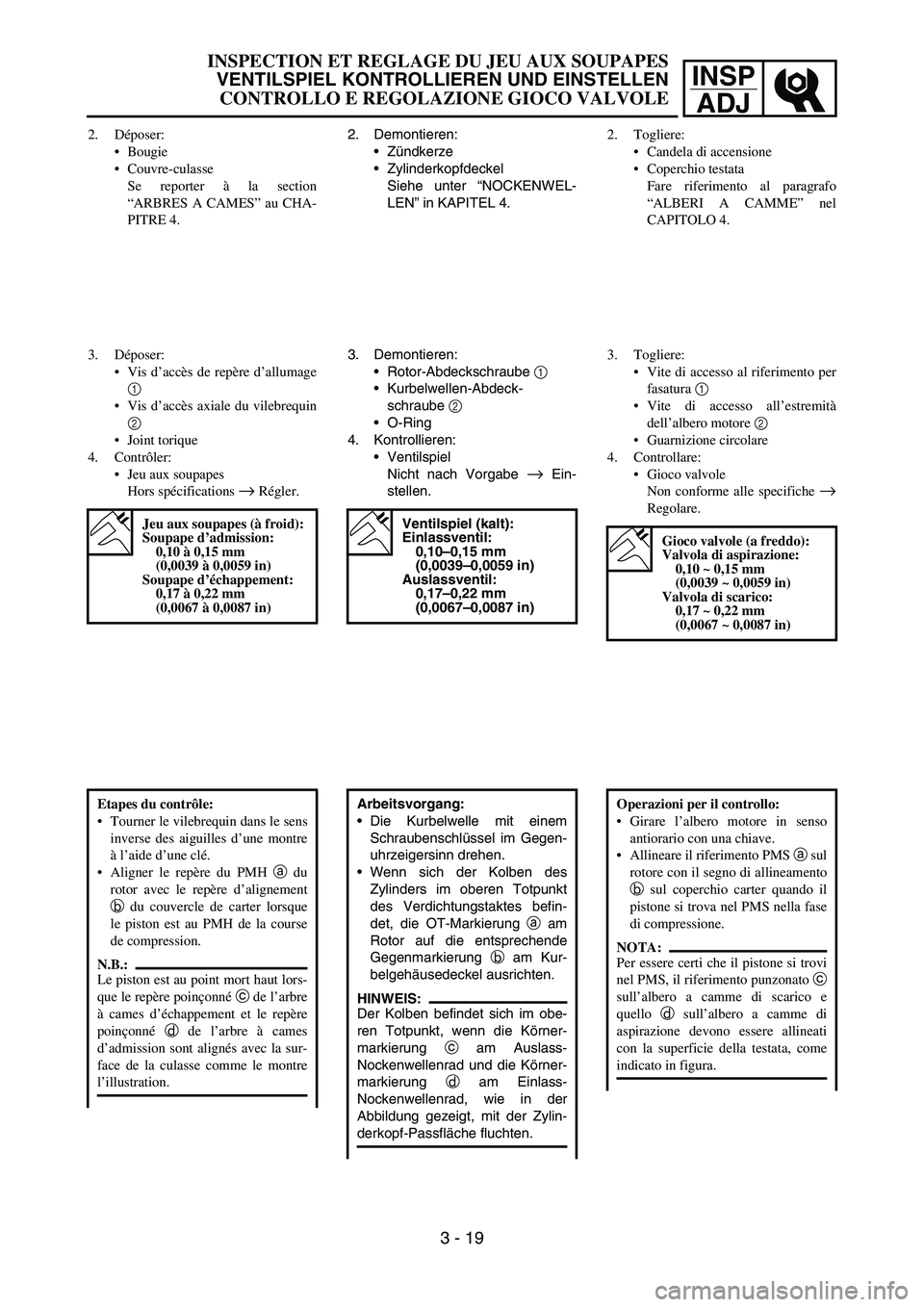

2. Demontieren:
Zündkerze
Zylinderkopfdeckel
Siehe unter “NOCKENWEL-
LEN” in KAPITEL 4.
3. Demontieren:
Rotor-Abdeckschraube 1
Kurbelwellen-Abdeck-
schraube 2
O-Ring
4. Kontrollieren:
Ventilspiel
Nicht nach Vorgabe
→ Ein-
stellen.
Ventilspiel (kalt):
Einlassventil:
0,10–0,15 mm
(0,0039–0,0059 in)
Auslassventil:
0,17–0,22 mm
(0,0067–0,0087 in)
Arbeitsvorgang:
Die Kurbelwelle mit einem
Schraubenschlüssel im Gegen-
uhrzeigersinn drehen.
Wenn sich der Kolben des
Zylinders im oberen Totpunkt
des Verdichtungstaktes befin-
det, die OT-Markierung a am
Rotor auf die entsprechende
Gegenmarkierung b am Kur-
belgehäusedeckel ausrichten.
HINWEIS:
Der Kolben befindet sich im obe-
ren Totpunkt, wenn die Körner-
markierung c am Auslass-
Nockenwellenrad und die Körner-
markierung d am Einlass-
Nockenwellenrad, wie in der
Abbildung gezeigt, mit der Zylin-
derkopf-Passfläche fluchten.
2. Déposer:
Bougie
Couvre-culasse
Se reporter à la section
“ARBRES A CAMES” au CHA-
PITRE 4.
3. Déposer:
Vis d’accès de repère d’allumage
1
Vis d’accès axiale du vilebrequin
2
Joint torique
4. Contrôler:
Jeu aux soupapes
Hors spécifications
→ Régler.
Jeu aux soupapes (à froid):
Soupape d’admission:
0,10 à 0,15 mm
(0,0039 à 0,0059 in)
Soupape d’échappement:
0,17 à 0,22 mm
(0,0067 à 0,0087 in)
Etapes du contrôle:
Tourner le vilebrequin dans le sens
inverse des aiguilles d’une montre
à l’aide d’une clé.
Aligner le repère du PMH a du
rotor avec le repère d’alignement
b du couvercle de carter lorsque
le piston est au PMH de la course
de compression.
N.B.:
Le piston est au point mort haut lors-
que le repère poinçonné c de l’arbre
à cames d’échappement et le repère
poinçonné d de l’arbre à cames
d’admission sont alignés avec la sur-
face de la culasse comme le montre
l’illustration.
2. Togliere:
Candela di accensione
Coperchio testata
Fare riferimento al paragrafo
“ALBERI A CAMME” nel
CAPITOLO 4.
3. Togliere:
Vite di accesso al riferimento per
fasatura 1
Vite di accesso all’estremità
dell’albero motore 2
Guarnizione circolare
4. Controllare:
Gioco valvole
Non conforme alle specifiche
→
Regolare.
Gioco valvole (a freddo):
Valvola di aspirazione:
0,10 ~ 0,15 mm
(0,0039 ~ 0,0059 in)
Valvola di scarico:
0,17 ~ 0,22 mm
(0,0067 ~ 0,0087 in)
Operazioni per il controllo:
Girare l’albero motore in senso
antiorario con una chiave.
Allineare il riferimento PMS a sul
rotore con il segno di allineamento
b sul coperchio carter quando il
pistone si trova nel PMS nella fase
di compressione.
NOTA:
Per essere certi che il pistone si trovi
nel PMS, il riferimento punzonato c
sull’albero a camme di scarico e
quello d sull’albero a camme di
aspirazione devono essere allineati
con la superficie della testata, come
indicato in figura.
INSPECTION ET REGLAGE DU JEU AUX SOUPAPES
VENTILSPIEL KONTROLLIEREN UND EINSTELLEN
CONTROLLO E REGOLAZIONE GIOCO VALVOLE
3 - 19
Page 200 of 674

3 - 20
INSP
ADJ

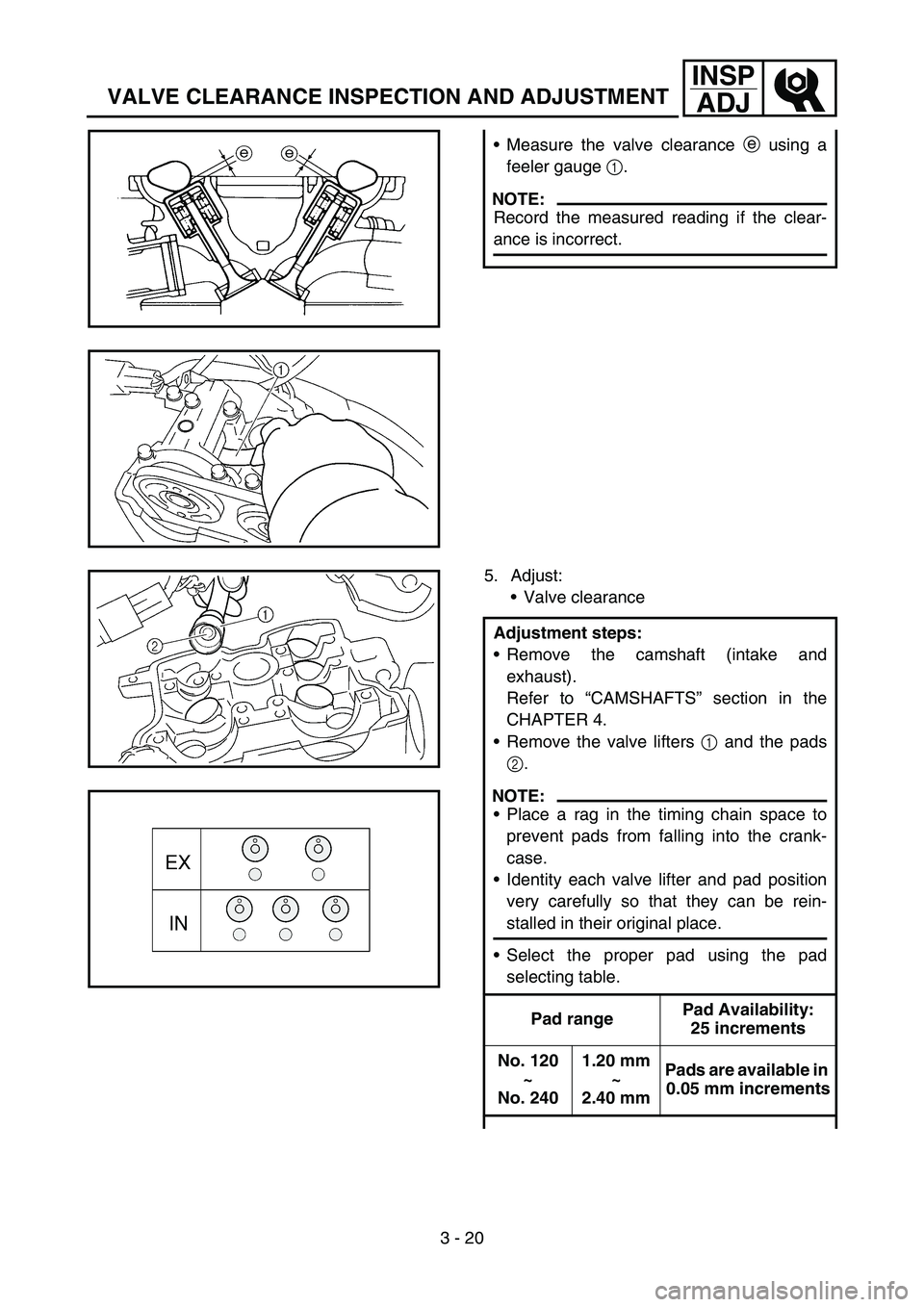

VALVE CLEARANCE INSPECTION AND ADJUSTMENT
Measure the valve clearance e using a
feeler gauge 1.
NOTE:
Record the measured reading if the clear-
ance is incorrect.
5. Adjust:
Valve clearance
Adjustment steps:
Remove the camshaft (intake and
exhaust).
Refer to “CAMSHAFTS” section in the
CHAPTER 4.
Remove the valve lifters 1 and the pads
2.
NOTE:
Place a rag in the timing chain space to
prevent pads from falling into the crank-
case.
Identity each valve lifter and pad position
very carefully so that they can be rein-
stalled in their original place.
Select the proper pad using the pad
selecting table.
Pad rangePad Availability:
25 increments
No. 120
~
No. 2401.20 mm
~
2.40 mmPads are available in
0.05 mm increments
