YAMAHA YZ250F 2006 Owners Manual

INSP
ADJ
MOTOR
KÜHLFLÜSSIGKEITSSTAND
KONTROLLIEREN
WARNUNG
Der Kühlerverschlussdeckel 1,
die Ablassschraube und die
Schläuche dürfen niemals bei hei-
ßem Motor abgenommen werden.
Austretender Dampf und heiße
Kühlflüssigkeit können ernsthafte
Verbrühungen verursachen.
Den Kühlerverschlussdeckel erst
nach Abkühlen des Motors öffnen.
Dazu einen dicken Lappen über
den Kühlerverschlussdeckel legen
und dann den Deckel langsam im
Gegenuhrzeigersinn bis zum
Anschlag drehen. Dadurch kann
der restliche Druck entweichen.
Erst wenn kein Zischen mehr zu
vernehmen ist, den Verschlussde-
ckel eindrücken und im Gegenuhr-
zeigersinn abschrauben.
ACHTUNG:
Hartes Wasser oder Salzwasser
sind für den Motor schädlich. Spe-
zielle Kühlflüssigkeit verwenden.
1. Das Motorrad auf einem ebenen
Untergrund abstellen und in
gerader Stellung halten.
2. Demontieren:
Kühlerverschlussdeckel
3. Kontrollieren:
Kühlflüssigkeitsstand a
Niedrig
→ Korrigieren.
1Kühler

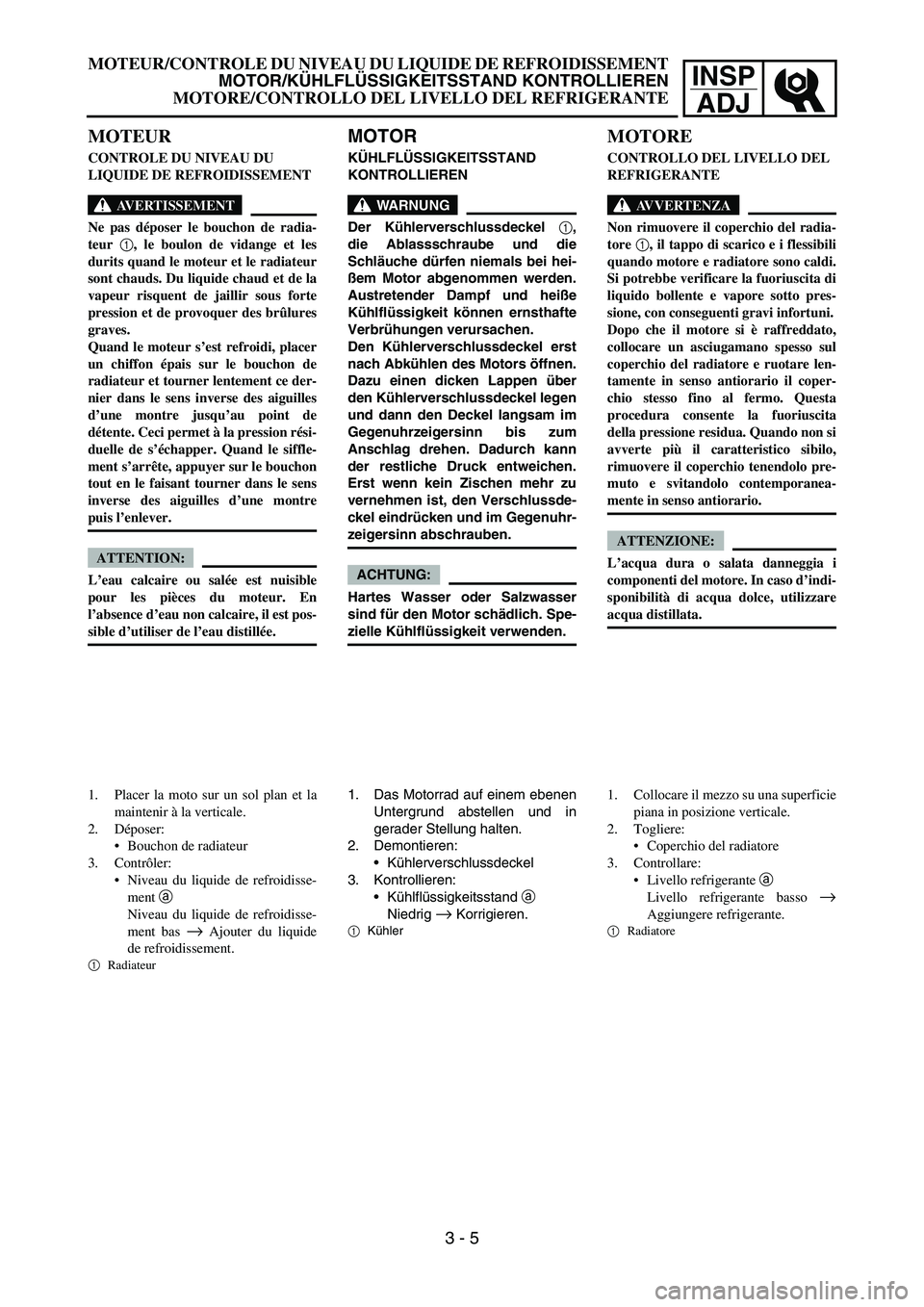

MOTEUR
CONTROLE DU NIVEAU DU
LIQUIDE DE REFROIDISSEMENT
AVERTISSEMENT
Ne pas déposer le bouchon de radia-
teur 1
, le boulon de vidange et les
durits quand le moteur et le radiateur
sont chauds. Du liquide chaud et de la
vapeur risquent de jaillir sous forte
pression et de provoquer des brûlures
graves.
Quand le moteur s’est refroidi, placer
un chiffon épais sur le bouchon de
radiateur et tourner lentement ce der-
nier dans le sens inverse des aiguilles
d’une montre jusqu’au point de
détente. Ceci permet à la pression rési-
duelle de s’échapper. Quand le siffle-
ment s’arrête, appuyer sur le bouchon
tout en le faisant tourner dans le sens
inverse des aiguilles d’une montre
puis l’enlever.
ATTENTION:
L’eau calcaire ou salée est nuisible
pour les pièces du moteur. En
l’absence d’eau non calcaire, il est pos-
sible d’utiliser de l’eau distillée.
1. Placer la moto sur un sol plan et la
maintenir à la verticale.
2. Déposer:
Bouchon de radiateur
3. Contrôler:
Niveau du liquide de refroidisse-
ment a
Niveau du liquide de refroidisse-
ment bas
→ Ajouter du liquide
de refroidissement.
1
Radiateur
MOTORE
CONTROLLO DEL LIVELLO DEL
REFRIGERANTE
AVVERTENZA
Non rimuovere il coperchio del radia-
tore 1
, il tappo di scarico e i flessibili
quando motore e radiatore sono caldi.
Si potrebbe verificare la fuoriuscita di
liquido bollente e vapore sotto pres-
sione, con conseguenti gravi infortuni.
Dopo che il motore si è raffreddato,
collocare un asciugamano spesso sul
coperchio del radiatore e ruotare len-
tamente in senso antiorario il coper-
chio stesso fino al fermo. Questa
procedura consente la fuoriuscita
della pressione residua. Quando non si
avverte più il caratteristico sibilo,
rimuovere il coperchio tenendolo pre-
muto e svitandolo contemporanea-
mente in senso antiorario.
ATTENZIONE:
L’acqua dura o salata danneggia i
componenti del motore. In caso d’indi-
sponibilità di acqua dolce, utilizzare
acqua distillata.
1. Collocare il mezzo su una superficie
piana in posizione verticale.
2. Togliere:
Coperchio del radiatore
3. Controllare:
Livello refrigerante a
Livello refrigerante basso
→
Aggiungere refrigerante.
1
Radiatore
MOTEUR/CONTROLE DU NIVEAU DU LIQUIDE DE REFROIDISSEMENT
MOTOR/KÜHLFLÜSSIGKEITSSTAND KONTROLLIEREN
MOTORE/CONTROLLO DEL LIVELLO DEL REFRIGERANTE
3 - 5

3 - 6
INSP
ADJ

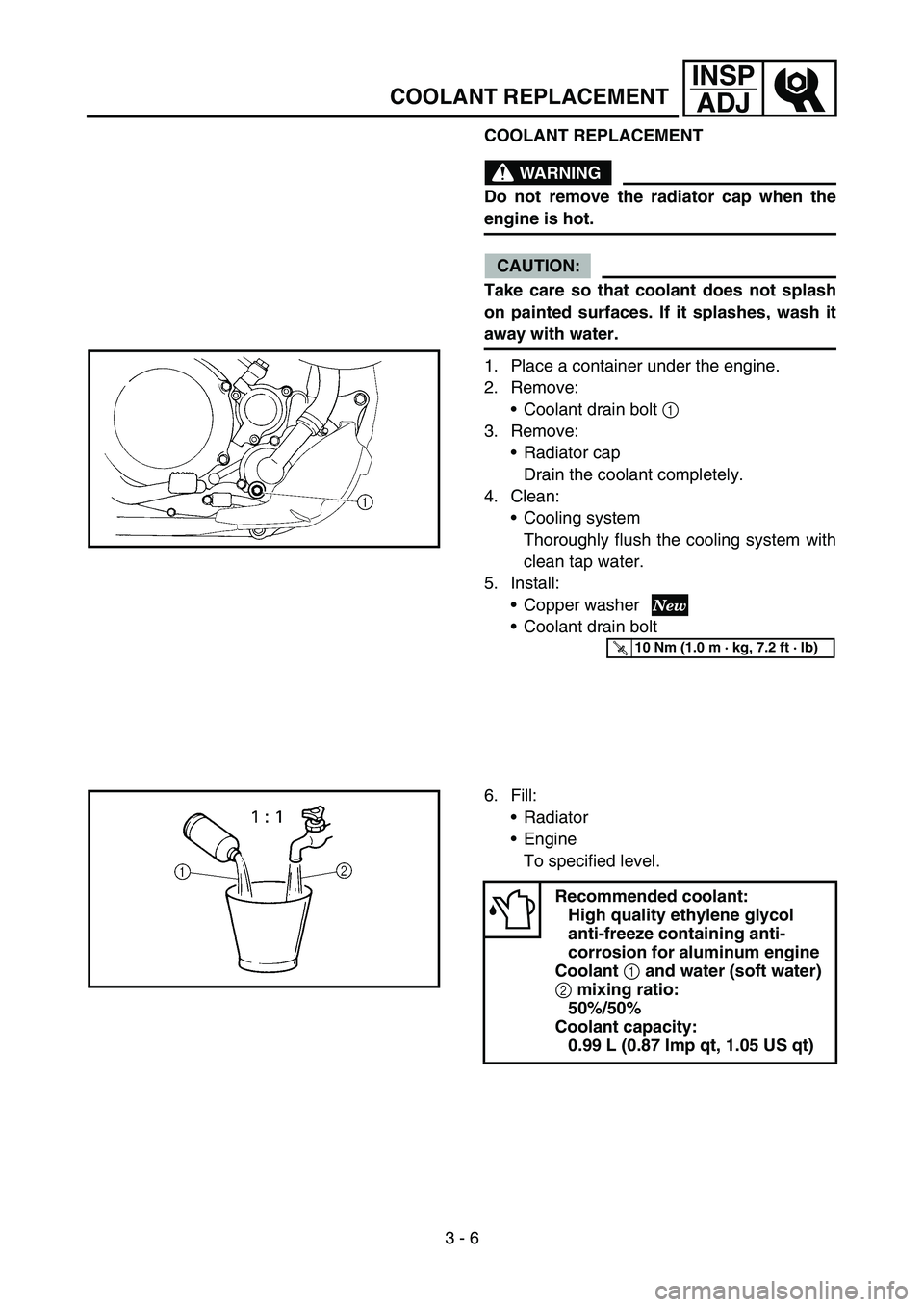

COOLANT REPLACEMENT
COOLANT REPLACEMENT
WARNING
Do not remove the radiator cap when the
engine is hot.
CAUTION:
Take care so that coolant does not splash
on painted surfaces. If it splashes, wash it
away with water.
1. Place a container under the engine.
2. Remove:
Coolant drain bolt 1
3. Remove:
Radiator cap
Drain the coolant completely.
4. Clean:
Cooling system
Thoroughly flush the cooling system with
clean tap water.
5. Install:
Copper washer
Coolant drain bolt
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
6. Fill:
Radiator
Engine
To specified level.
Recommended coolant:
High quality ethylene glycol
anti-freeze containing anti-
corrosion for aluminum engine
Coolant
1 and water (soft water)
2 mixing ratio:
50%/50%
Coolant capacity:
0.99 L (0.87 Imp qt, 1.05 US qt)

INSP
ADJ
KÜHLFLÜSSIGKEIT WECHSELN
WARNUNG
Der Kühlerverschlussdeckel darf
niemals bei heißem Motor abge-
nommen werden.
ACHTUNG:
Keine Kühlflüssigkeit an lackierte
Flächen lassen. Spritzer sofort mit
Wasser abwaschen.
1. Ein Auffanggefäß unter den
Motor stellen.
2. Demontieren:
Kühlflüssigkeits-Ablass-
schraube 1
3. Demontieren:
Kühlerverschlussdeckel
Die Kühlflüssigkeit vollständig
ablaufen lassen.
4. Reinigen:
Kühlsystem
Das Kühlsystem gründlich mit
sauberem Leitungswasser
spülen.
5. Montieren:
Kupferscheibe
Kühlflüssigkeits-Ablass-
schraube
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Einfüllen:
Kühler
Motor
(bis zum vorgeschriebenen
Stand)
Empfohlene Kühlflüssig-
keit:
Hochwertiges
Frostschutzmittel auf
Äthylenglykolbasis mit
Korrosionsschutz-
Additiv für
Aluminiummotoren
Mischverhältnis Wasser
2/Frostschutzmittel 1:
50%/50%
Kühlmittel-Füllmenge:
0,99 L
(0,87 Imp qt, 1,05 US qt)

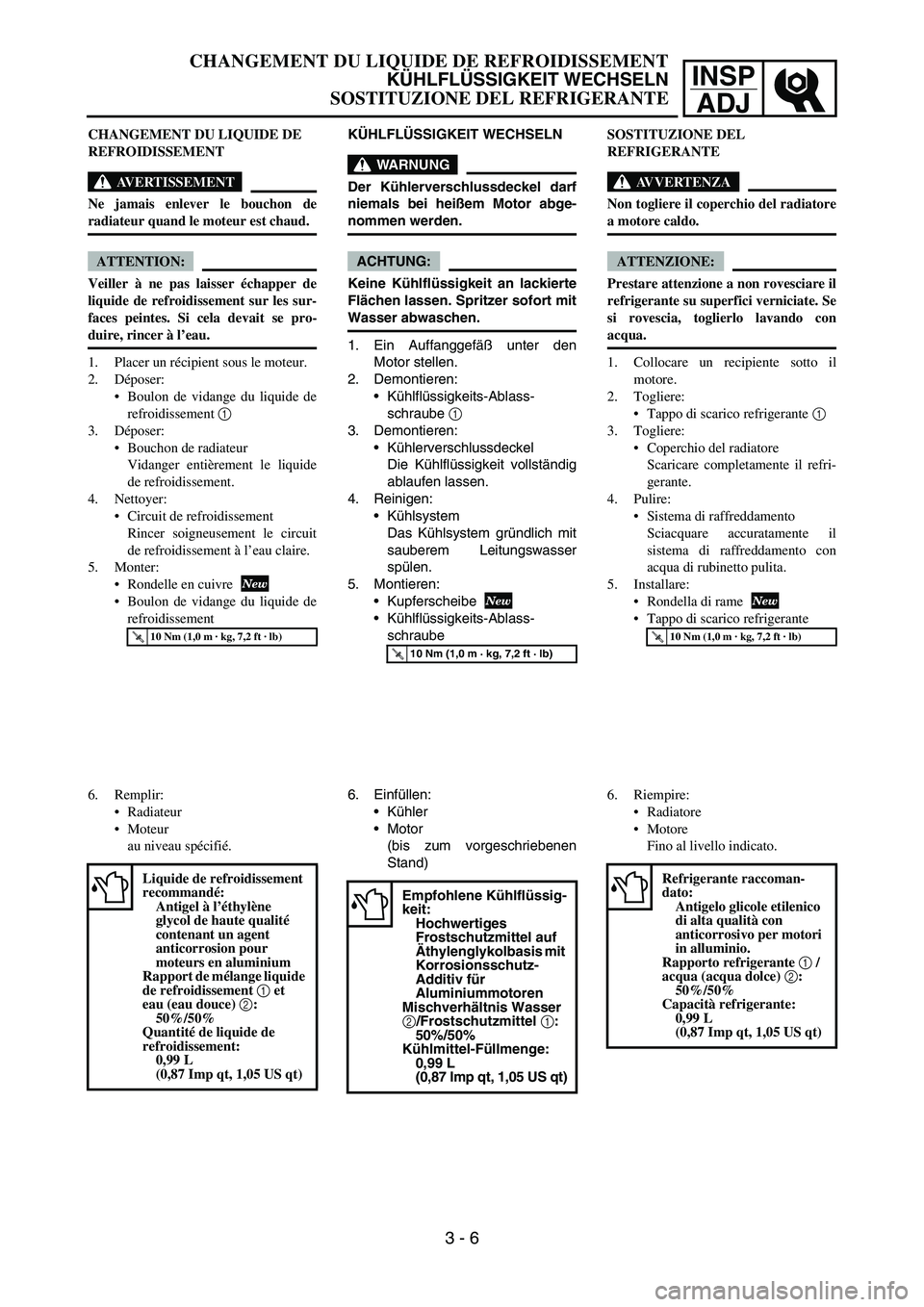

CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT
AVERTISSEMENT
Ne jamais enlever le bouchon de
radiateur quand le moteur est chaud.
ATTENTION:
Veiller à ne pas laisser échapper de
liquide de refroidissement sur les sur-
faces peintes. Si cela devait se pro-
duire, rincer à l’eau.
1. Placer un récipient sous le moteur.
2. Déposer:
Boulon de vidange du liquide de
refroidissement 1
3. Déposer:
Bouchon de radiateur
Vidanger entièrement le liquide
de refroidissement.
4. Nettoyer:
Circuit de refroidissement
Rincer soigneusement le circuit
de refroidissement à l’eau claire.
5. Monter:
Rondelle en cuivre
Boulon de vidange du liquide de
refroidissement
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Remplir:
Radiateur
Moteur
au niveau spécifié.
Liquide de refroidissement
recommandé:
Antigel à l’éthylène
glycol de haute qualité
contenant un agent
anticorrosion pour
moteurs en aluminium
Rapport de mélange liquide
de refroidissement 1 et
eau (eau douce) 2:
50%/50%
Quantité de liquide de
refroidissement:
0,99 L
(0,87 Imp qt, 1,05 US qt)
SOSTITUZIONE DEL
REFRIGERANTE
AVVERTENZA
Non togliere il coperchio del radiatore
a motore caldo.
ATTENZIONE:
Prestare attenzione a non rovesciare il
refrigerante su superfici verniciate. Se
si rovescia, toglierlo lavando con
acqua.
1. Collocare un recipiente sotto il
motore.
2. Togliere:
Tappo di scarico refrigerante 1
3. Togliere:
Coperchio del radiatore
Scaricare completamente il refri-
gerante.
4. Pulire:
Sistema di raffreddamento
Sciacquare accuratamente il
sistema di raffreddamento con
acqua di rubinetto pulita.
5. Installare:
Rondella di rame
Tappo di scarico refrigerante
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
6. Riempire:
Radiatore
Motore
Fino al livello indicato.
Refrigerante raccoman-
dato:
Antigelo glicole etilenico
di alta qualità con
anticorrosivo per motori
in alluminio.
Rapporto refrigerante 1 /
acqua (acqua dolce) 2:
50%/50%
Capacità refrigerante:
0,99 L
(0,87 Imp qt, 1,05 US qt)
CHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
KÜHLFLÜSSIGKEIT WECHSELN
SOSTITUZIONE DEL REFRIGERANTE
3 - 6

3 - 7
INSP
ADJ

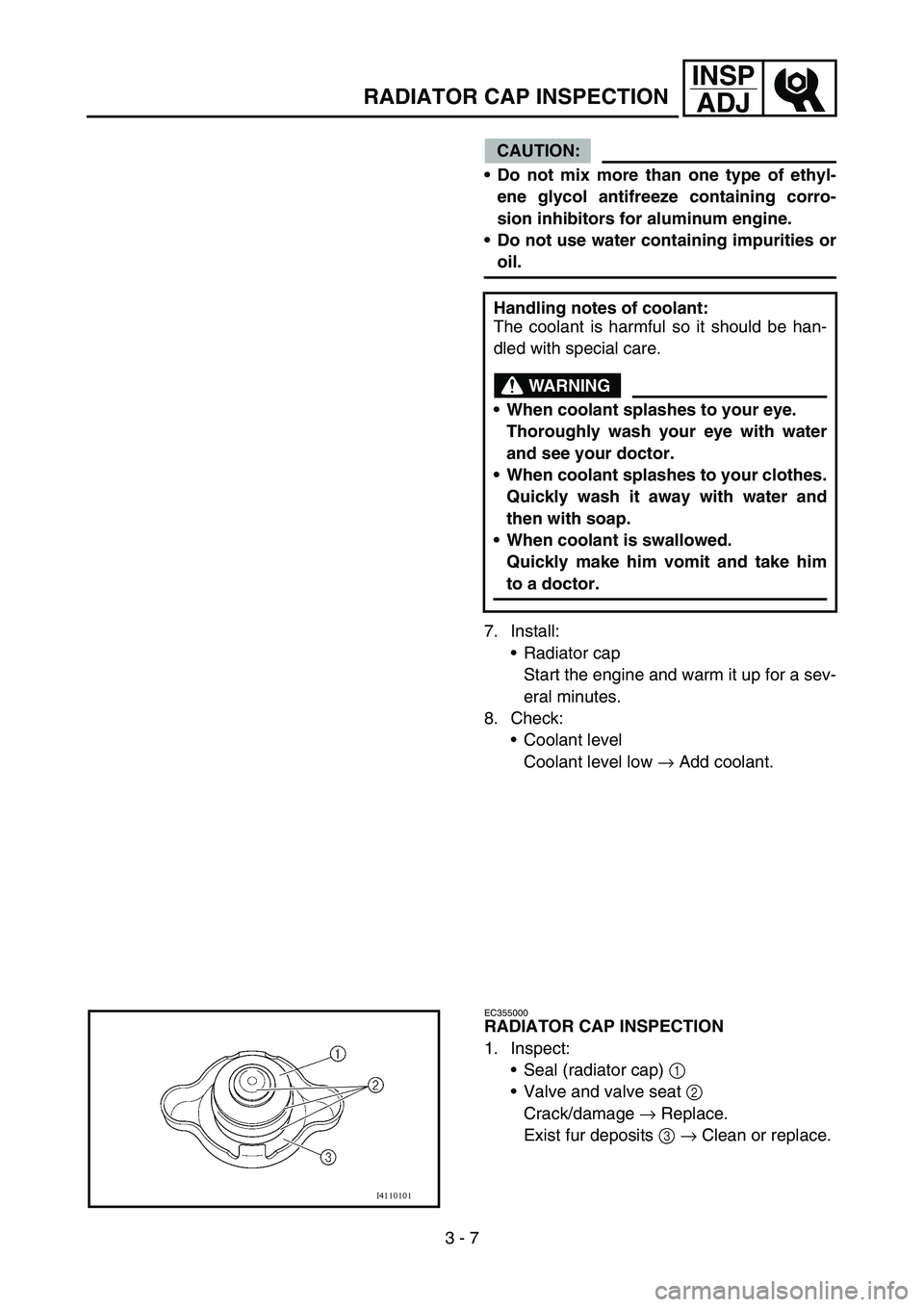

RADIATOR CAP INSPECTION
CAUTION:
Do not mix more than one type of ethyl-
ene glycol antifreeze containing corro-
sion inhibitors for aluminum engine.
Do not use water containing impurities or
oil.
7. Install:
Radiator cap
Start the engine and warm it up for a sev-
eral minutes.
8. Check:
Coolant level
Coolant level low → Add coolant. Handling notes of coolant:
The coolant is harmful so it should be han-
dled with special care.
WARNING
When coolant splashes to your eye.
Thoroughly wash your eye with water
and see your doctor.
When coolant splashes to your clothes.
Quickly wash it away with water and
then with soap.
When coolant is swallowed.
Quickly make him vomit and take him
to a doctor.
EC355000
RADIATOR CAP INSPECTION
1. Inspect:
Seal (radiator cap) 1
Valve and valve seat 2
Crack/damage → Replace.
Exist fur deposits 3 → Clean or replace.

INSP
ADJ
ACHTUNG:
Niemals verschiedene Sorten
Frostschutzmittel miteinander
vermischen.
Nur destilliertes Wasser verwen-
den.
7. Montieren:
Kühlerverschlussdeckel
Den Motor anlassen und
einige Minuten lang betreiben.
8. Kontrollieren:
Kühlflüssigkeitsstand
Niedrig → Korrigieren. Hinweise zum Umgang mit
Kühlflüssigkeit:
Kühlflüssigkeit ist schädlich und
sollte deshalb mit besonderer
Vorsicht behandelt werden.
WARNUNG
Wenn Kühlflüssigkeit in die
Augen gelangt:
diese gründlich mit Wasser
ausspülen und einen Arzt
aufsuchen.
Wenn Kühlflüssigkeit auf die
Kleidung gelangt:
diese sofort mit Wasser, dann
mit Seife waschen.
Wenn Kühlflüssigkeit
geschluckt wurde:
die Person schnell zum
Erbrechen bringen und sofort
einen Arzt aufsuchen.

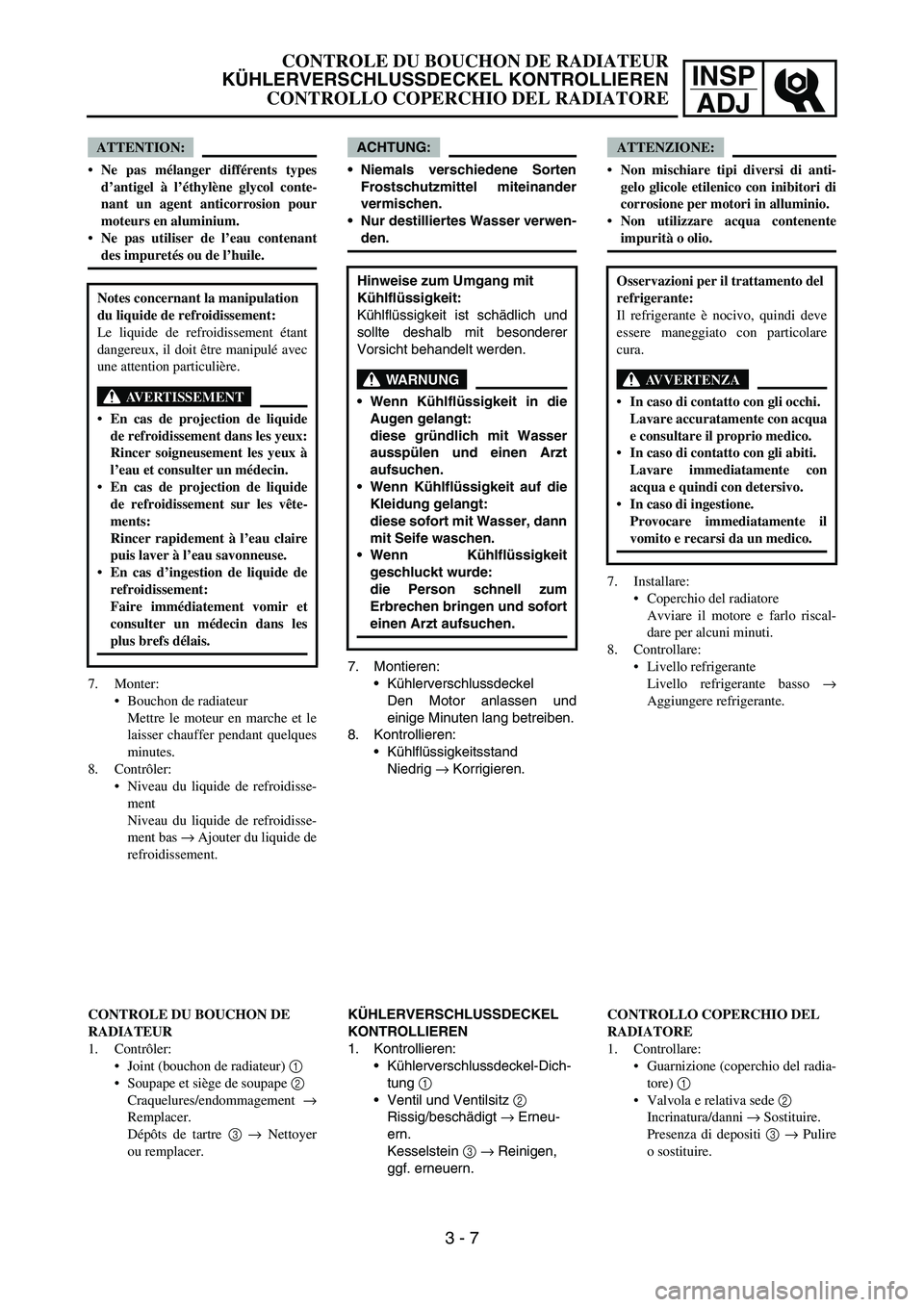

KÜHLERVERSCHLUSSDECKEL
KONTROLLIEREN
1. Kontrollieren:
Kühlerverschlussdeckel-Dich-
tung 1
Ventil und Ventilsitz 2
Rissig/beschädigt → Erneu-
ern.
Kesselstein 3 → Reinigen,
ggf. erneuern.
ATTENTION:
Ne pas mélanger différents types
d’antigel à l’éthylène glycol conte-
nant un agent anticorrosion pour
moteurs en aluminium.
Ne pas utiliser de l’eau contenant
des impuretés ou de l’huile.
7. Monter:
Bouchon de radiateur
Mettre le moteur en marche et le
laisser chauffer pendant quelques
minutes.
8. Contrôler:
Niveau du liquide de refroidisse-
ment
Niveau du liquide de refroidisse-
ment bas → Ajouter du liquide de
refroidissement. Notes concernant la manipulation
du liquide de refroidissement:
Le liquide de refroidissement étant
dangereux, il doit être manipulé avec
une attention particulière.
AVERTISSEMENT
En cas de projection de liquide
de refroidissement dans les yeux:
Rincer soigneusement les yeux à
l’eau et consulter un médecin.
En cas de projection de liquide
de refroidissement sur les vête-
ments:
Rincer rapidement à l’eau claire
puis laver à l’eau savonneuse.
En cas d’ingestion de liquide de
refroidissement:
Faire immédiatement vomir et
consulter un médecin dans les
plus brefs délais.
CONTROLE DU BOUCHON DE
RADIATEUR
1. Contrôler:
Joint (bouchon de radiateur) 1
Soupape et siège de soupape 2
Craquelures/endommagement →
Remplacer.
Dépôts de tartre 3 → Nettoyer
ou remplacer.
ATTENZIONE:
Non mischiare tipi diversi di anti-
gelo glicole etilenico con inibitori di
corrosione per motori in alluminio.
Non utilizzare acqua contenente
impurità o olio.
7. Installare:
Coperchio del radiatore
Avviare il motore e farlo riscal-
dare per alcuni minuti.
8. Controllare:
Livello refrigerante
Livello refrigerante basso →
Aggiungere refrigerante. Osservazioni per il trattamento del
refrigerante:
Il refrigerante è nocivo, quindi deve
essere maneggiato con particolare
cura.
AVVERTENZA
In caso di contatto con gli occhi.
Lavare accuratamente con acqua
e consultare il proprio medico.
In caso di contatto con gli abiti.
Lavare immediatamente con
acqua e quindi con detersivo.
In caso di ingestione.
Provocare immediatamente il
vomito e recarsi da un medico.
CONTROLLO COPERCHIO DEL
RADIATORE
1. Controllare:
Guarnizione (coperchio del radia-
tore) 1
Valvola e relativa sede 2
Incrinatura/danni → Sostituire.
Presenza di depositi 3 → Pulire
o sostituire.
CONTROLE DU BOUCHON DE RADIATEUR
KÜHLERVERSCHLUSSDECKEL KONTROLLIEREN
CONTROLLO COPERCHIO DEL RADIATORE
3 - 7

3 - 8
INSP

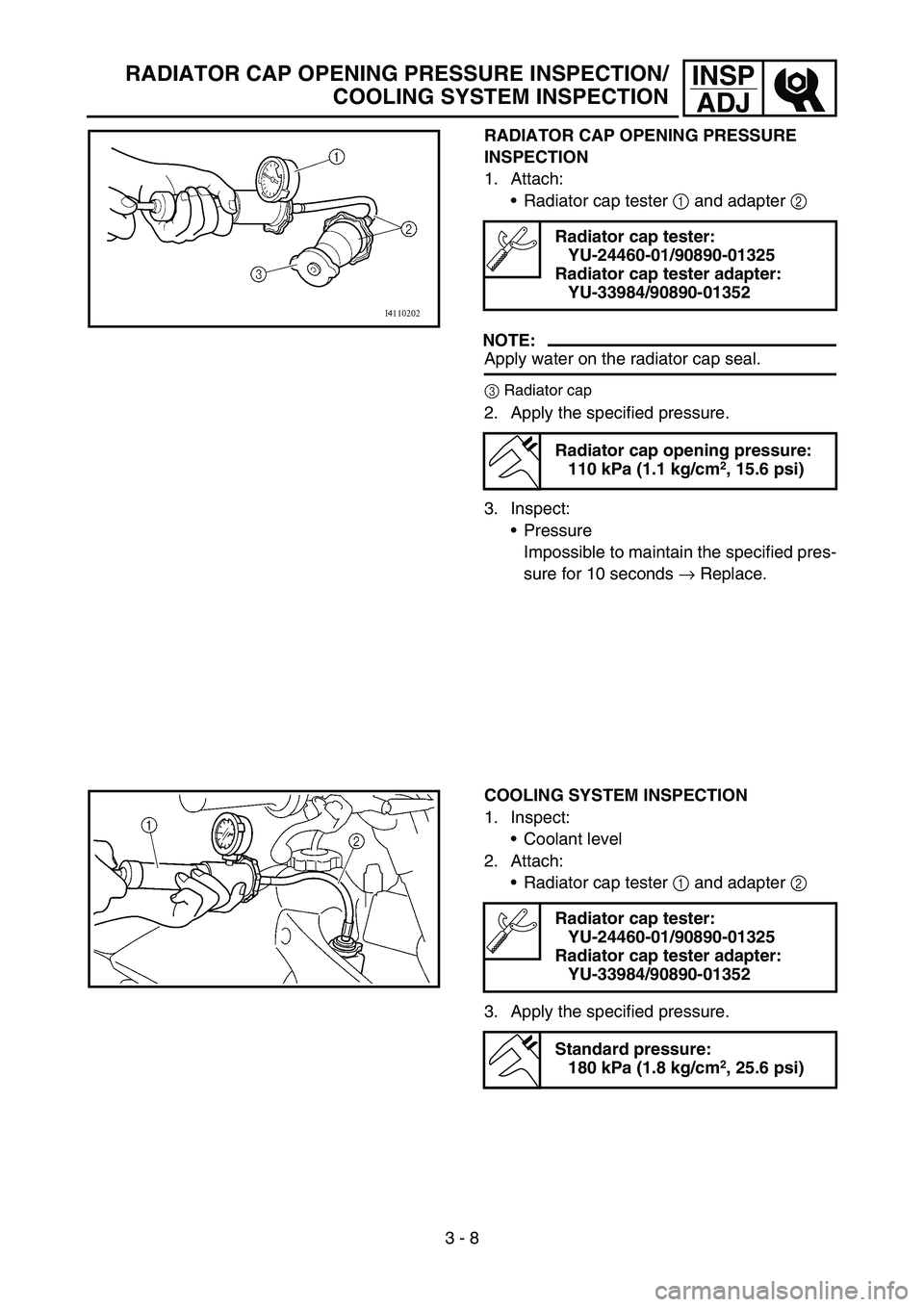

ADJRADIATOR CAP OPENING PRESSURE INSPECTION/
COOLING SYSTEM INSPECTION
RADIATOR CAP OPENING PRESSURE
INSPECTION
1. Attach:
Radiator cap tester 1 and adapter 2
NOTE:
Apply water on the radiator cap seal.
3Radiator cap
2. Apply the specified pressure.
3. Inspect:
Pressure
Impossible to maintain the specified pres-
sure for 10 seconds → Replace.
Radiator cap tester:
YU-24460-01/90890-01325
Radiator cap tester adapter:
YU-33984/90890-01352
Radiator cap opening pressure:
110 kPa (1.1 kg/cm2, 15.6 psi)
COOLING SYSTEM INSPECTION
1. Inspect:
Coolant level
2. Attach:
Radiator cap tester 1 and adapter 2
3. Apply the specified pressure.
Radiator cap tester:
YU-24460-01/90890-01325
Radiator cap tester adapter:
YU-33984/90890-01352
Standard pressure:
180 kPa (1.8 kg/cm2, 25.6 psi)

INSP
ADJ
ÖFFNUNGSDRUCK DES
KÜHLERVERSCHLUSSDECKELS
KONTROLLIEREN
1. Anschließen:
Kühlerverschlussdeckel-Prüf-
gerät 1 und Adapter 2
HINWEIS:
Wasser auf die Dichtung des Kühler-
verschlussdeckels auftragen.
3Kühlerverschlussdeckel
2. Mit dem vorgeschriebenen
Druck beaufschlagen.
3. Kontrollieren:
Druck
Druck hält nicht mindestens 10
Sekunden lang an → Erneu-
ern.
Kühlerverschlussdeckel-
Prüfgerät:
YU-24460-01/
90890-01325
Kühlerverschussdeckel-
Adapter:
YU-33984/90890-01352
Öffnungsdruck des Küh-
lerverschlussdeckels:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
KÜHLSYSTEM KONTROLLIEREN
1. Kontrollieren:
Kühlflüssigkeitsstand
2. Anschließen:
Kühlerverschlussdeckel-Prüf-
gerät 1 und Adapter 2
3. Mit dem vorgeschriebenen
Druck beaufschlagen.
Kühlerverschlussde-
ckel-Prüfgerät:
YU-24460-01/
90890-01325
Kühlerverschussdeckel-
Adapter:
YU-33984/90890-01352
Standard-Druck:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DE
RADIATEUR
1. Fixer:
Testeur de bouchon de radiateur
1 et adaptateur 2
N.B.:
Mouiller le joint du bouchon de radiateur
à l’aide d’eau.
3
Bouchon de radiateur
2. Appliquer la pression spécifiée.
3. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Remplacer.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur du testeur de
bouchon de radiateur:
YU-33984/90890-01352
Pression d’ouverture du
bouchon de radiateur:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
CONTROLE DU CIRCUIT DE
REFROIDISSEMENT
1. Contrôler:
Niveau du liquide de refroidisse-
ment
2. Fixer:
Testeur de bouchon de radiateur
1 et adaptateur 2
3. Appliquer la pression spécifiée.
Testeur de bouchon de
radiateur:
YU-24460-01/
90890-01325
Adaptateur du testeur de
bouchon de radiateur:
YU-33984/90890-01352
Pression standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)
CONTROLLO PRESSIONE DI
APERTURA COPERCHIO
RADIATORE
1. Fissare:
Tester del coperchio radiatore 1
e adattatore 2
NOTA:
Inumidire la guarnizione del coperchio
radiatore.
3
Coperchio del radiatore
2. Applicare la pressione indicata.
3. Controllare:
Pressione
Impossibile mantenere la pres-
sione indicata per 10 secondi →
Sostituire.
Tester del coperchio radia-
tore:
YU-24460-01/
90890-01325
Adattatore del tester del
coperchio radiatore:
YU-33984/90890-01352
Pressione di apertura
coperchio del radiatore:
110 kPa
(1,1 kg/cm
2, 15,6 psi)
CONTROLLO SISTEMA DI
RAFFREDDAMENTO
1. Controllare:
Livello refrigerante
2. Fissare:
Tester del coperchio radiatore 1
e adattatore 2
3. Applicare la pressione indicata.
Tester del coperchio radia-
tore:
YU-24460-01/
90890-01325
Adattatore del tester del
coperchio radiatore:
YU-33984/90890-01352
Pressione standard:
180 kPa
(1,8 kg/cm
2, 25,6 psi)

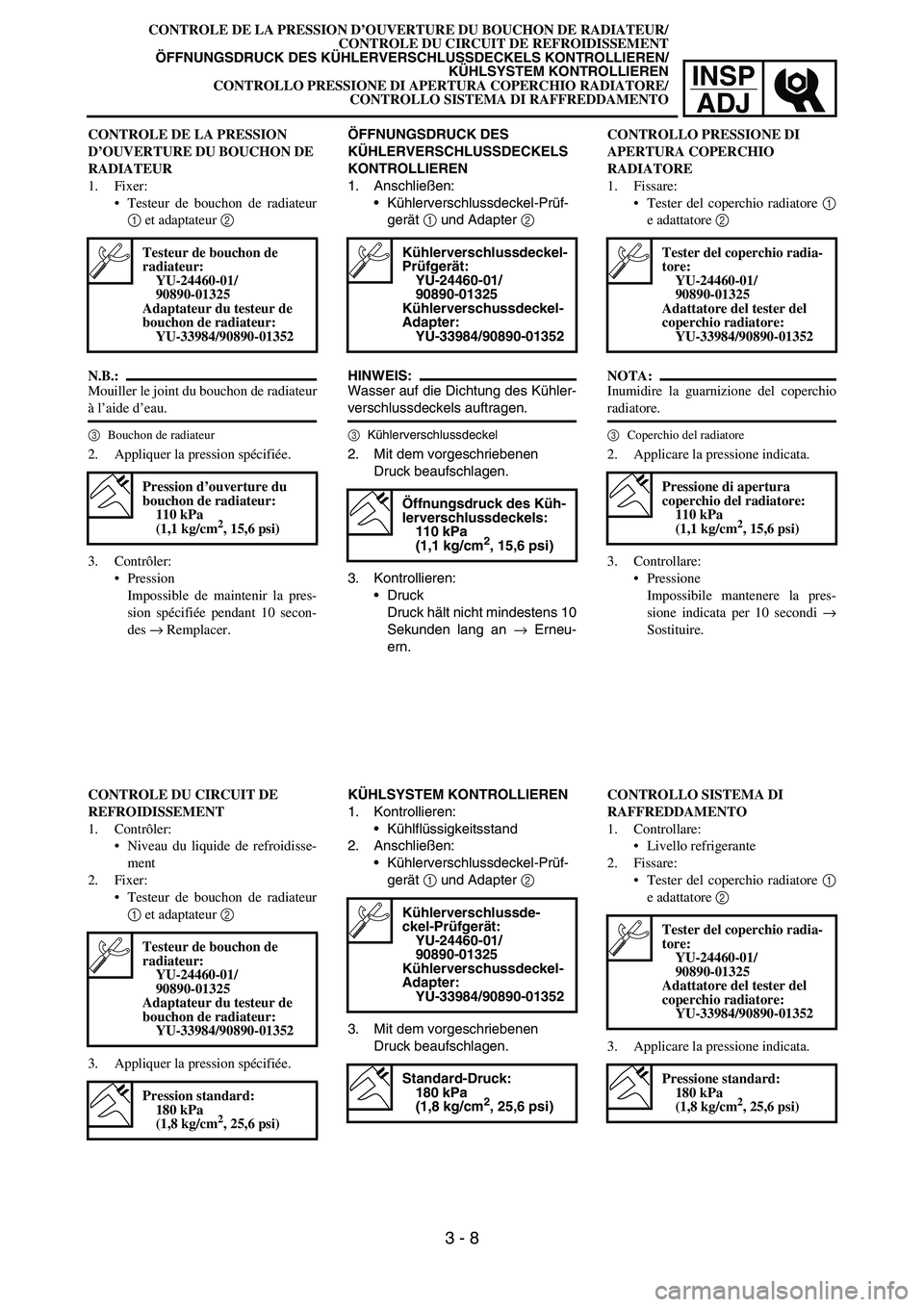

CONTROLE DE LA PRESSION D’OUVERTURE DU BOUCHON DE RADIATEUR/
CONTROLE DU CIRCUIT DE REFROIDISSEMENT
ÖFFNUNGSDRUCK DES KÜHLERVERSCHLUSSDECKELS KONTROLLIEREN/
KÜHLSYSTEM KONTROLLIEREN
CONTROLLO PRESSIONE DI APERTURA COPERCHIO RADIATORE/
CONTROLLO SISTEMA DI RAFFREDDAMENTO
3 - 8

3 - 9
INSP
ADJ

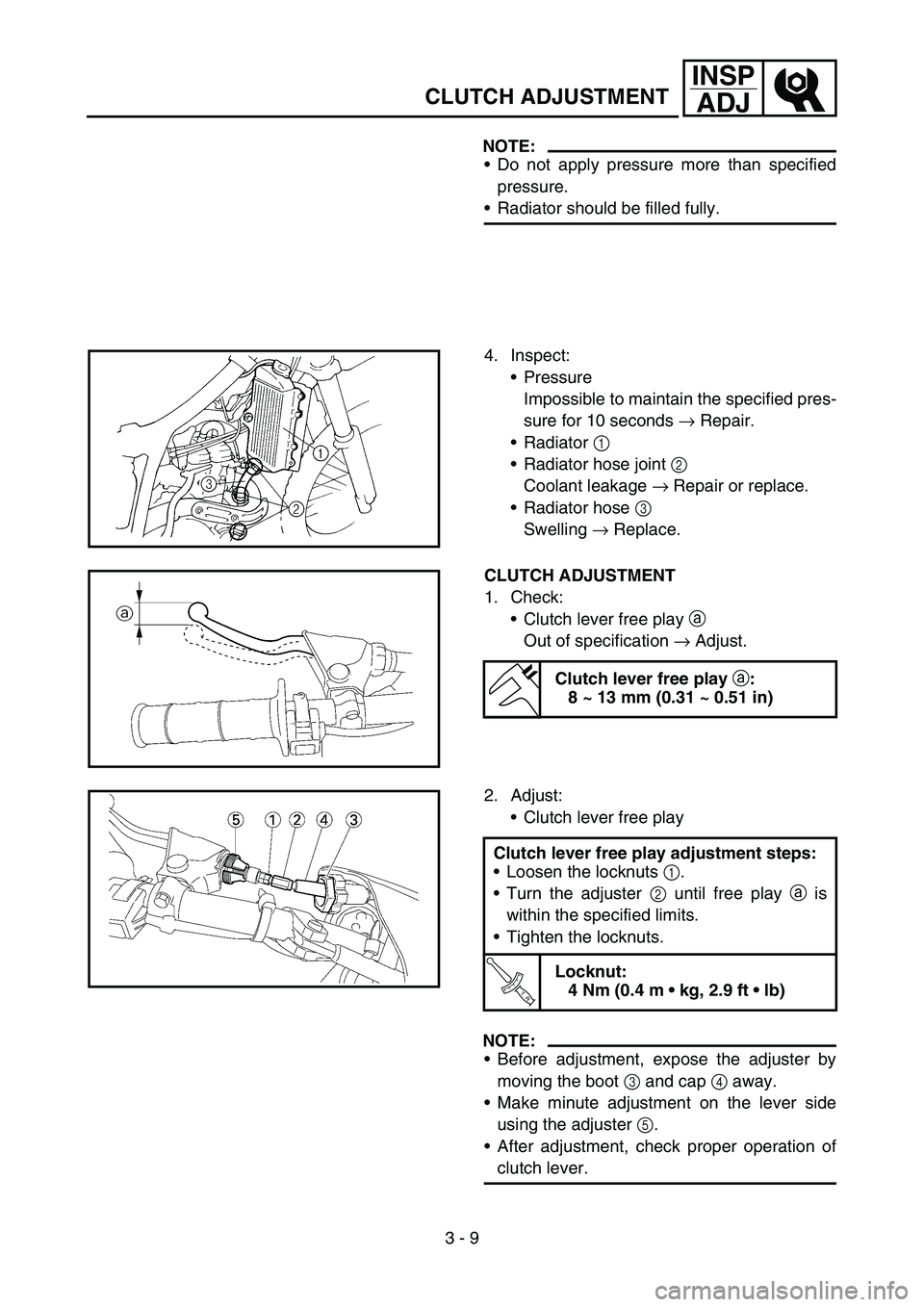

CLUTCH ADJUSTMENT
NOTE:
Do not apply pressure more than specified
pressure.
Radiator should be filled fully.
4. Inspect:
Pressure
Impossible to maintain the specified pres-
sure for 10 seconds → Repair.
Radiator 1
Radiator hose joint 2
Coolant leakage → Repair or replace.
Radiator hose 3
Swelling → Replace.
CLUTCH ADJUSTMENT
1. Check:
Clutch lever free play a
Out of specification → Adjust.
Clutch lever free play
a:
8 ~ 13 mm (0.31 ~ 0.51 in)
2. Adjust:
Clutch lever free play
NOTE:
Before adjustment, expose the adjuster by
moving the boot 3 and cap 4 away.
Make minute adjustment on the lever side
using the adjuster 5.
After adjustment, check proper operation of
clutch lever. Clutch lever free play adjustment steps:
Loosen the locknuts 1.
Turn the adjuster 2 until free play a is
within the specified limits.
Tighten the locknuts.
T R..
Locknut:
4 Nm (0.4 m  kg, 2.9 ft  lb)

INSP
ADJ
HINWEIS:
Den vorgeschriebenen Druck nicht
überschreiten.
Den Kühler bis zum Rand befüllen.
4. Kontrollieren:
Druck
Druck hält nicht mindestens 10
Sekunden lang an → Instand
setzen.
Kühler 1
Kühler-Schlauchkupplung 2
Undicht → Instand setzen, ggf.
erneuern.
Kühler-Schlauch 3
Aufgequollen → Erneuern.
KUPPLUNG EINSTELLEN
1. Kontrollieren:
Kupplungshebel-Spiel a
Nicht nach Vorgabe → Einstel-
len.
Kupplungshebel-Spiel a:
8–13 mm (0,31–0,51 in)
2. Einstellen:
Kupplungshebel-Spiel
HINWEIS:
Vor der Einstellung die Manschette
3 und Schutzkappe 4 von der
Einstellmutter entfernen.
Die Feineinstellung hebelseitig 5
vornehmen.
Nach der Einstellung sollte die
Funktion des Kupplungshebels
überprüft werden. Kupplungshebel-Spiel einstel-
len:
Die Muttern 1 lockern.
Die Einstellmutter 2 verdrehen,
bis das vorgeschriebene Spiel
a erreicht ist.
Die Sicherungsmuttern festzie-
hen.
T R..
Sicherungsmutter:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
N.B.:
Ne pas appliquer de pression supé-
rieure à la pression spécifiée.
Le radiateur doit être entièrement rem-
pli.
4. Contrôler:
Pression
Impossible de maintenir la pres-
sion spécifiée pendant 10 secon-
des → Réparer.
Radiateur 1
Raccord de la durit de radiateur 2
Fuite de liquide de refroidisse-
ment → Réparer ou remplacer.
Durit de radiateur 3
Gonflement → Remplacer.
REGLAGE DE L’EMBRAYAGE
1. Contrôler:
Jeu du levier d’embrayage a
Hors spécifications → Régler.
Jeu du levier d’embrayage
a:
8 à 13 mm (0,31 à 0,51 in)
2. Régler:
Jeu du levier d’embrayage
N.B.:
Avant de procéder au réglage, décou-
vrir le dispositif de réglage en retirant
le bouchon 3 et le manchon 4.
Pour un réglage ponctuel, utiliser le
dispositif de réglage 5 du côté du
levier.
Après le réglage, contrôler le fonction-
nement du levier d’embrayage. Etapes du réglage du jeu du levier
d’embrayage:
Desserrer les contre-écrous 1.
Faire tourner le dispositif de
réglage 2 jusqu’à ce que le jeu a
se situe dans les limites spécifiées.
Serrer les contre-écrous.
T R..
Contre-écrou:
4 Nm
(0,4 m  kg, 2,9 ft  lb)
NOTA:
Non applicare una pressione superiore
a quella indicata.
Il radiatore deve essere completa-
mente pieno.
4. Controllare:
Pressione
Impossibile mantenere la pres-
sione indicata per 10 secondi →
Riparare.
Radiatore 1
Giunto flessibile radiatore 2
Perdita di refrigerante → Ripa-
rare o sostituire.
Flessibile radiatore 3
Rigonfiamento → Sostituire.
REGOLAZIONE FRIZIONE
1. Controllare:
Gioco leva della frizione a
Non conforme alle specifiche →
Regolare.
Gioco leva della frizione a:
8 ~ 13 mm (0,31 ~ 0,51 in)
2. Regolare:
Gioco della leva della frizione
NOTA:
Prima della regolazione, esporre il
dispositivo di regolazione allonta-
nando il parapolvere 3 e il coperchio
4.
Eseguire una regolazione minuziosa
sul lato della leva utilizzando il dispo-
sitivo di regolazione 5.
Dopo la regolazione, controllare il
corretto funzionamento della leva
della frizione. Operazioni per la regolazione del
gioco leva della frizione:
Allentare i controdadi 1.
Ruotare il dispositivo di regola-
zione 2 finché il gioco a rientri
nei limiti indicati.
Serrare i controdadi.
T R..
Controdado:
4 Nm
(0,4 m  kg, 2,9 ft  lb)

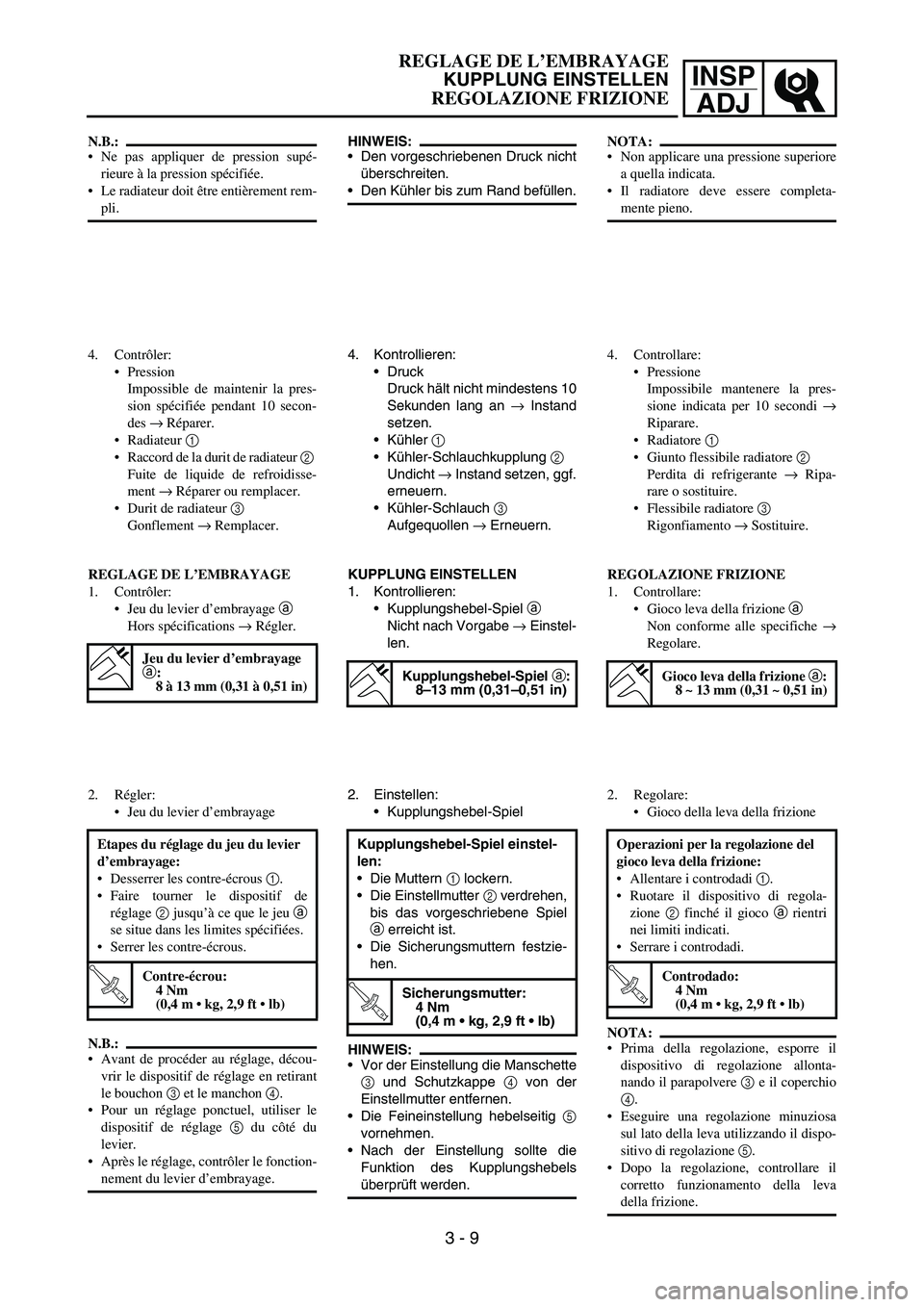

REGLAGE DE L’EMBRAYAGE
KUPPLUNG EINSTELLEN
REGOLAZIONE FRIZIONE
3 - 9

3 - 10
INSP

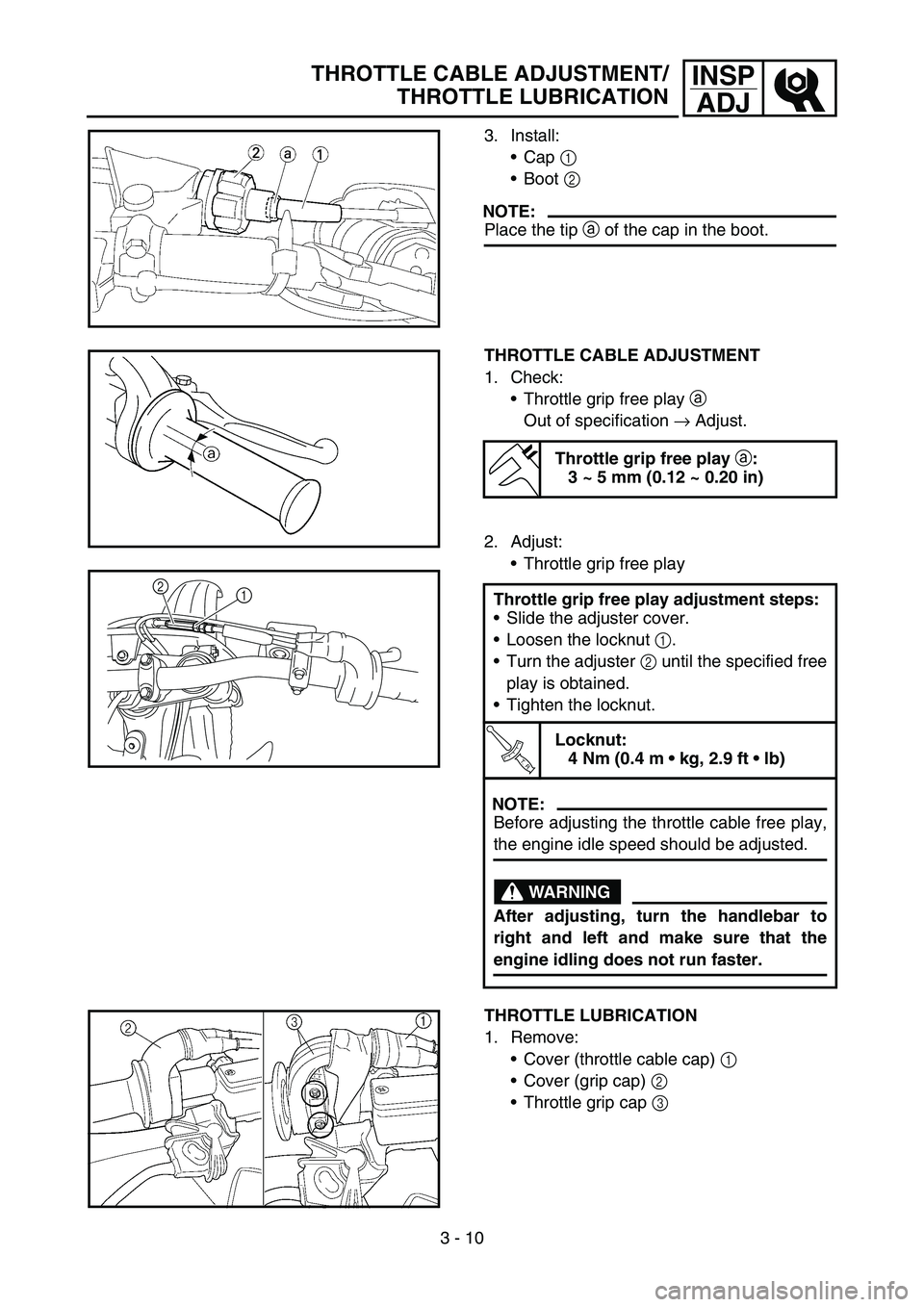

ADJTHROTTLE CABLE ADJUSTMENT/
THROTTLE LUBRICATION
3. Install:
Cap 1
Boot 2
NOTE:
Place the tip a of the cap in the boot.
THROTTLE CABLE ADJUSTMENT
1. Check:
Throttle grip free play a
Out of specification → Adjust.
2. Adjust:
Throttle grip free play
Throttle grip free play
a:
3 ~ 5 mm (0.12 ~ 0.20 in)
Throttle grip free play adjustment steps:
Slide the adjuster cover.
Loosen the locknut 1.
Turn the adjuster 2 until the specified free
play is obtained.
Tighten the locknut.
T R..
Locknut:
4 Nm (0.4 m  kg, 2.9 ft  lb)
NOTE:
Before adjusting the throttle cable free play,
the engine idle speed should be adjusted.
WARNING
After adjusting, turn the handlebar to
right and left and make sure that the
engine idling does not run faster.
1 2
THROTTLE LUBRICATION
1. Remove:
Cover (throttle cable cap) 1
Cover (grip cap) 2
Throttle grip cap 3
