ENG
4 - 73
KICKHEBELWELLE UND SCHALTWELLE
Arbeitsumfang:
1 Kickhebelwelle demontieren
2 Kickhebelwelle zerlegen
3 Schaltwelle demontieren
4 Zahnsegment demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
KICKHEBELWELLE UND SCHALT-
WELLE DEMONTIEREN
VorbereitungsarbeitenÖlpumpe Siehe unter “ÖLPUMPE”.
1 Kickstarter-Zwischenrad 1
2 Kickhebelwelle 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
3 Federführung 1
4 Torsionsfeder 1
5 Klinkenrad 1
6 Kickstarter-Ritzel 1
7 Kickhebelwelle 1
8 Beilagscheibe 1
9Fußschalthebel 1
10 Schaltwelle 1
11 Distanzhülse 1
2
1
1
34
ARBRE DE KICK ET AXE DE SELECTEUR
Organisation de la dépose:1 Dépose de l’arbre de kick2 Démontage de l’arbre de kick.
3 Dépose de l’axe de sélecteur4 Dépose des segments
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DE L’ARBRE DE KICK ET DE
L’AXE DE SELECTEUR
Préparation à la dépose Pompe à huile Se reporter à la section “POMPE A HUILE”.
1 Pignon fou de kick 1
2 Arbre de kick complet 1 Se reporter à “POINTS DE DEPOSE”.
3 Guide de ressort 1
4 Ressort de torsion 1
5 Roue à rochet 1
6 Pignon de kick 1
7 Arbre de kick 1
8 Rondelle 1
9Sélecteur 1
10 Axe de sélecteur 1
11 Entretoise épaulée1
2
1
1
34
ALBERO PEDALE E ALBERO DEL CAMBIO
Estensione della rimozione:1 Rimozione dell’albero pedale2 Disassemblaggio dell’albero pedale
3 Rimozione dell’albero del cambio4 Rimozione del segmento
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE DI ALBERO PEDALE E
ALBERO DEL CAMBIO
Preparazione per la rimozione Pompa dell’olio Fare riferimento al paragrafo “POMPA DELL’OLIO”.
1 Ingranaggio folle pedale 1
2 Gruppo albero pedale 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
3 Guida molla 1
4 Molla di torsione 1
5 Ruota con cricchetto 1
6 Ingranaggio pedale 1
7 Albero pedale 1
8 Rondella 1
9 Pedale del cambio 1
10 Albero del cambio 1
11 Collarino 1
2
1
1
34

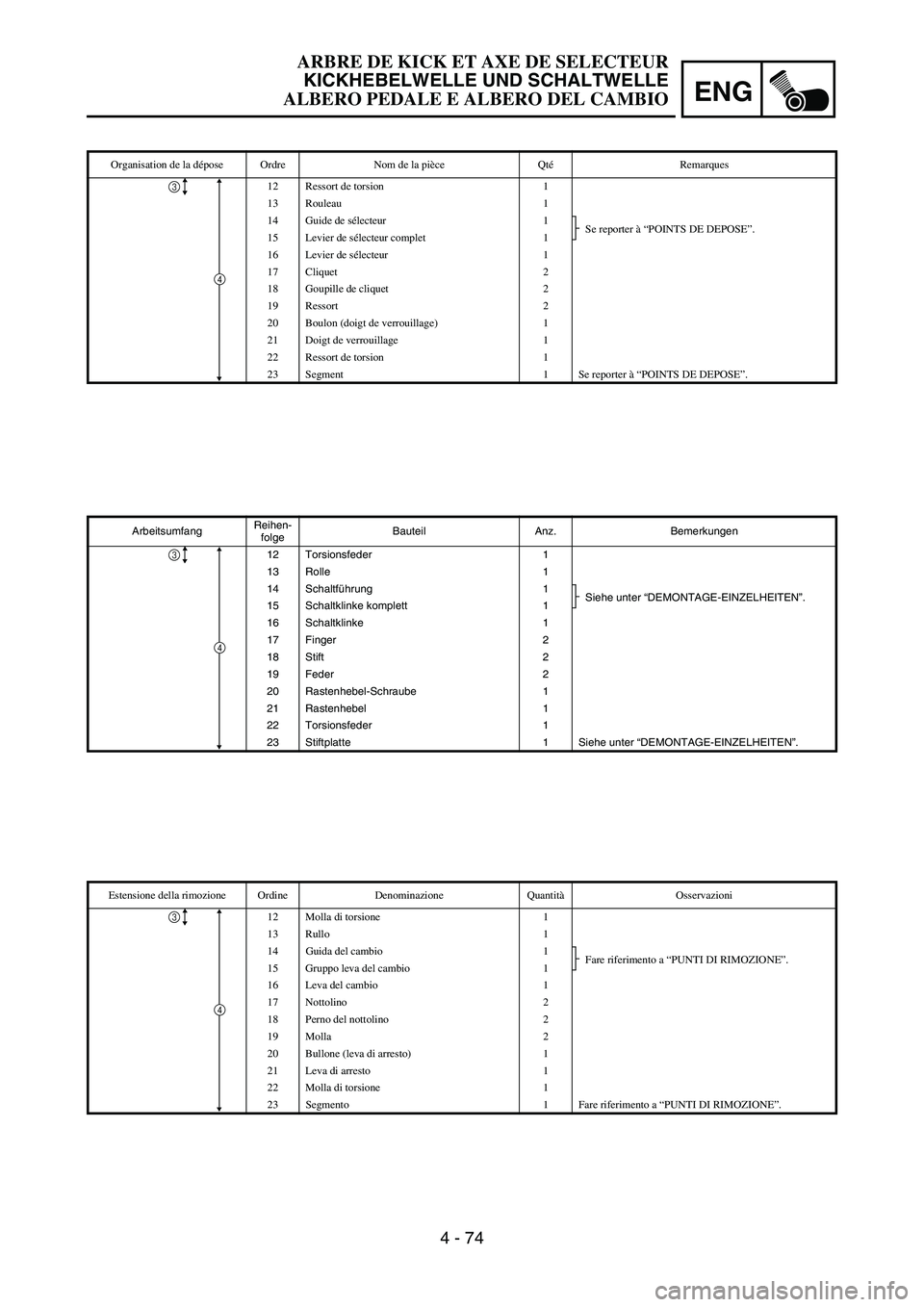

ARBRE DE KICK ET AXE DE SELECTEUR
KICKHEBELWELLE UND SCHALTWELLE
ALBERO PEDALE E ALBERO DEL CAMBIO
Page 402 of 674
4 - 74
ENGKICK SHAFT AND SHIFT SHAFT

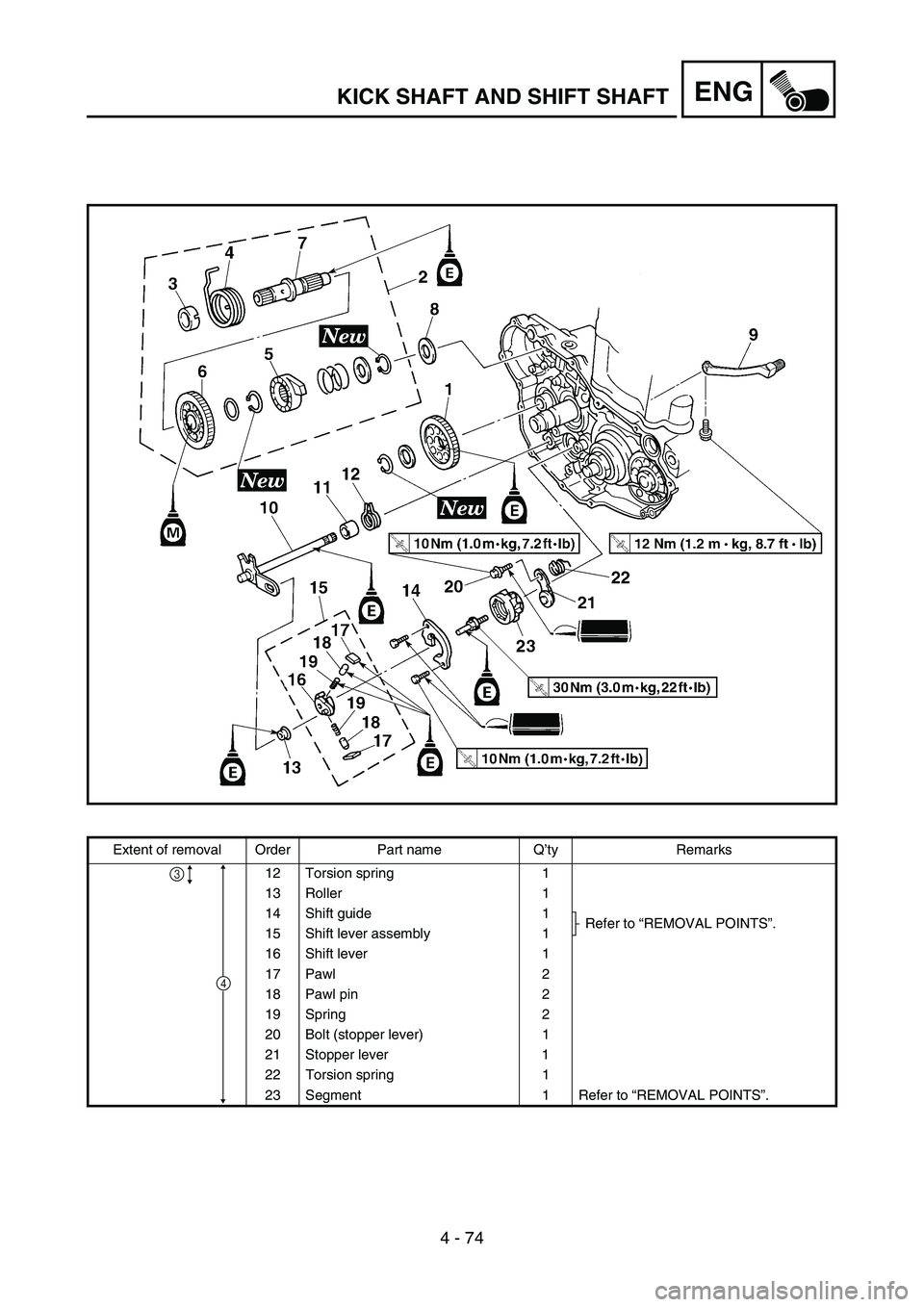

Extent of removal Order Part name Q’ty Remarks
12 Torsion spring 1
13 Roller 1
14 Shift guide 1
Refer to “REMOVAL POINTS”.
15 Shift lever assembly 1
16 Shift lever 1
17 Pawl 2
18 Pawl pin 2
19 Spring 2
20 Bolt (stopper lever) 1
21 Stopper lever 1
22 Torsion spring 1
23 Segment 1 Refer to “REMOVAL POINTS”.
4
3
Page 403 of 674
ENG
4 - 74
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
12 Torsionsfeder 1
13 Rolle 1
14 Schaltführung 1
Siehe unter “DEMONTAGE-EINZELHEITEN”.
15 Schaltklinke komplett 1
16 Schaltklinke 1
17 Finger 2
18 Stift 2
19 Feder 2
20 Rastenhebel-Schraube 1
21 Rastenhebel 1
22 Torsionsfeder 1
23 Stiftplatte 1 Siehe unter “DEMONTAGE-EINZELHEITEN”.
4
3
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
12 Ressort de torsion 1
13 Rouleau 1
14 Guide de sélecteur 1
Se reporter à “POINTS DE DEPOSE”.
15 Levier de sélecteur complet 1
16 Levier de sélecteur 1
17 Cliquet 2
18 Goupille de cliquet 2
19 Ressort 2
20 Boulon (doigt de verrouillage) 1
21 Doigt de verrouillage 1
22 Ressort de torsion 1
23 Segment 1 Se reporter à “POINTS DE DEPOSE”.
4
3
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
12 Molla di torsione 1
13 Rullo 1
14 Guida del cambio 1
Fare riferimento a “PUNTI DI RIMOZIONE”.
15 Gruppo leva del cambio 1
16 Leva del cambio 1
17 Nottolino 2
18 Perno del nottolino 2
19 Molla 2
20 Bullone (leva di arresto) 1
21 Leva di arresto 1
22 Molla di torsione 1
23 Segmento 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
4
3
ARBRE DE KICK ET AXE DE SELECTEUR
KICKHEBELWELLE UND SCHALTWELLE
ALBERO PEDALE E ALBERO DEL CAMBIO
Page 404 of 674
4 - 75
ENGKICK SHAFT AND SHIFT SHAFT

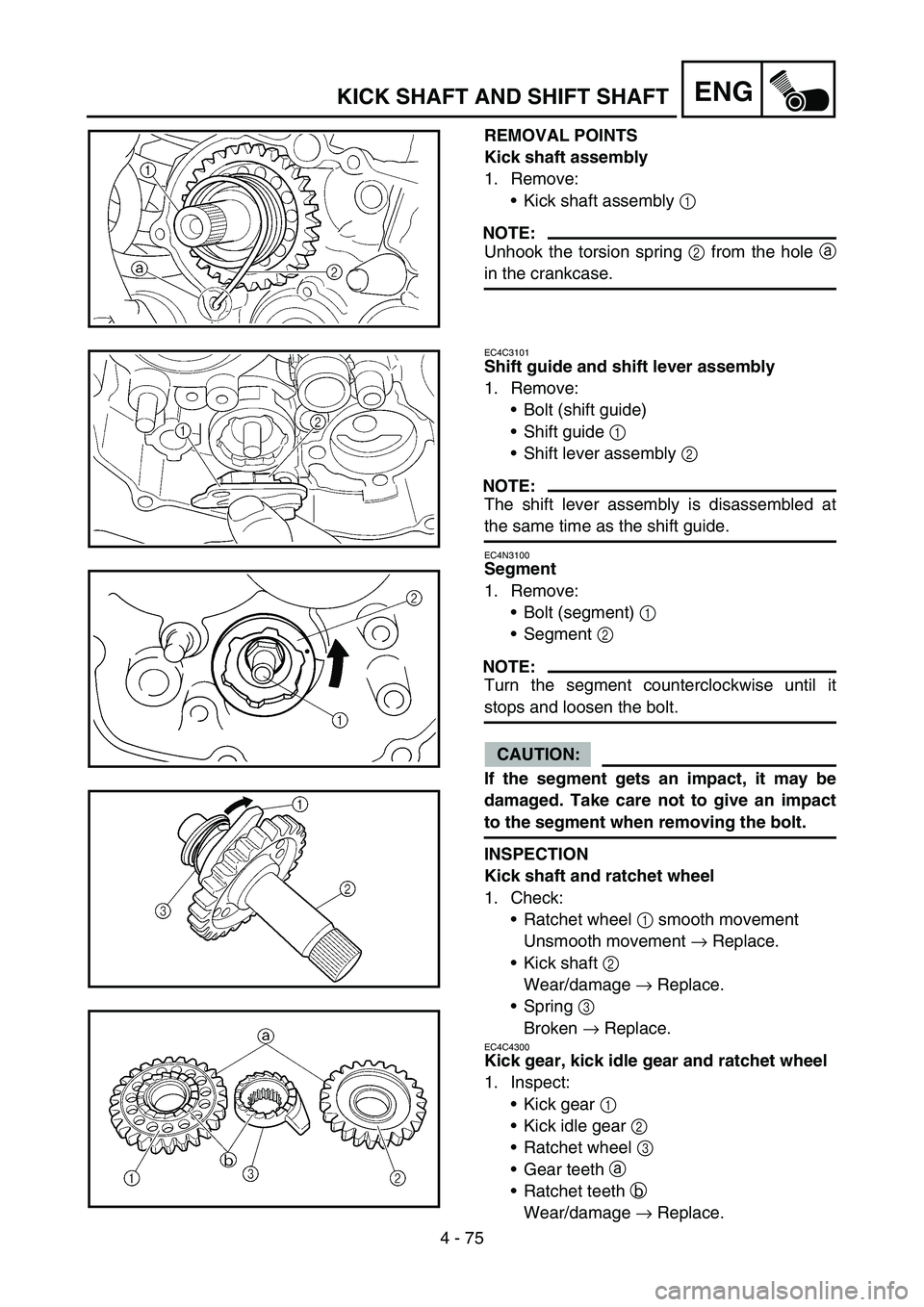

REMOVAL POINTS
Kick shaft assembly
1. Remove:
Kick shaft assembly 1
NOTE:
Unhook the torsion spring 2 from the hole a
in the crankcase.
EC4C3101
Shift guide and shift lever assembly
1. Remove:
Bolt (shift guide)
Shift guide 1
Shift lever assembly 2
NOTE:
The shift lever assembly is disassembled at
the same time as the shift guide.
EC4N3100
Segment
1. Remove:
Bolt (segment) 1
Segment 2
NOTE:
Turn the segment counterclockwise until it
stops and loosen the bolt.
CAUTION:
If the segment gets an impact, it may be
damaged. Take care not to give an impact
to the segment when removing the bolt.
INSPECTION
Kick shaft and ratchet wheel
1. Check:
Ratchet wheel 1 smooth movement
Unsmooth movement → Replace.
Kick shaft 2
Wear/damage → Replace.
Spring 3
Broken → Replace.
EC4C4300
Kick gear, kick idle gear and ratchet wheel
1. Inspect:
Kick gear 1
Kick idle gear 2
Ratchet wheel 3
Gear teeth a
Ratchet teeth b
Wear/damage → Replace.
Page 405 of 674
ENG
4 - 75
DEMONTAGE-EINZELHEITEN
Kickhebelwelle
1. Demontieren:
Kickhebelwelle
1
HINWEIS:
Die Torsionsfeder
2 aus der Boh-
rung
a im Kurbelgehäuse lösen.
Schaltführung und Schaltklinke
1. Demontieren:
Schaltführungs-Schraube
Schaltführung
1
Schaltklinke komplett
2
HINWEIS:
Schaltklinke und Schaltführung wer-
den gemeinsam zerlegt.
Stiftplatte
1. Demontieren:
Stiftplatten-Schraube
1
Stiftplatte
2
HINWEIS:
Die Stiftplatte bis zum Anschlag im
Gegenuhrzeigersinn drehen und die
Schraube lockern.
ACHTUNG:
Das Zahnsegment kann durch
einen Stoß beschädigt werden.
Beim Demontieren der Schraube
darauf achten, das Zahnsegment
vor Stößen zu schützen.
KONTROLLE
Kickhebelwelle und Klinkenrad
1. Kontrollieren:
Leichtgängigkeit des Klinken-
rads
1
Stockend
→ Erneuern.
Kickhebelwelle
2
Verschlissen/beschädigt
→
Erneuern.
Feder
3
Gebrochen
→ Erneuern.
Kickstarter-Ritzel, -Zwischenrad
und -Klinkenrad
1. Kontrollieren:
Kickstarter-Ritzel
1
Kickstarter-Zwischenrad
2
Klinkenrad
3
Verzahnung
a
Klinkenverzahnung
b
Verschlissen/beschädigt
→
Erneuern. POINTS DE DEPOSE
Arbre de kick complet
1. Déposer:
Arbre de kick complet 1
N.B.:
Décrocher le ressort de torsion 2 de
l’orifice a du carter.
Guide de sélecteur et levier de sélec-
teur complet
1. Déposer:
Boulon (guide de sélecteur)
Guide de sélecteur 1
Levier de sélecteur complet 2
N.B.:
Le levier de sélecteur complet se
démonte en même temps que le guide de
sélecteur.
Segment
1. Déposer:
Boulon (segment) 1
Segment 2
N.B.:
Tourner le segment dans le sens inverse
des aiguilles d’une montre jusqu’à la
butée et desserrer le boulon.
ATTENTION:
Si le segment reçoit un impact, il ris-
que d’être endommagé. Veiller à ne
pas heurter le segment lors de la
dépose du boulon.
CONTROLE
Arbre de kick et roue à rochet
1. Contrôler:
Mouvement libre de la roue à
rochet 1
Mouvement irrégulier → Rem-
placer.
Arbre de kick 2
Usure/endommagement → Rem-
placer.
Ressort 3
Cassé → Remplacer.
Pignon de kick, pignon fou de kick et
roue à rochet
1. Contrôler:
Pignon de kick 1
Pignon fou de kick 2
Roue à rochet 3
Dents du pignon a
Dents du rochet b
Usure/endommagement → Rem-
placer.PUNTI DI RIMOZIONE
Gruppo albero pedale
1. Togliere:
Gruppo albero pedale 1
NOTA:
Sganciare la molla di torsione 2 dal
foro a nel carter.
Gruppo guida del cambio e leva del
cambio
1. Togliere:
Bullone (guida del cambio)
Guida del cambio 1
Gruppo leva del cambio 2
NOTA:
Il gruppo leva del cambio viene disas-
semblato contemporaneamente alla
guida del cambio.
Segmento
1. Togliere:
Bullone (segmento) 1
Segmento 2
NOTA:
Ruotare il segmento in senso antiorario
finché non si blocca, quindi allentare il
bullone.
ATTENZIONE:
Se il segmento subisce un urto,
potrebbe danneggiarsi. Prestare atten-
zione a non urtare il segmento quando
si rimuove il bullone.
CONTROLLO
Albero pedale e ruota con cricchetto
1. Controllare:
Movimento uniforme ruota con
cricchetto 1
Movimento non uniforme →
Sostituire.
Albero pedale 2
Usura/danni → Sostituire.
Molla 3
Rotto → Sostituire.
Ingranaggio pedale, ingranaggio folle
pedale e ruota con cricchetto
1. Controllare:
Ingranaggio pedale 1
Ingranaggio folle pedale 2
Ruota con cricchetto 3
Denti dell’ingranaggio a
Denti del cricchetto b
Usura/danni → Sostituire.
ARBRE DE KICK ET AXE DE SELECTEUR
KICKHEBELWELLE UND SCHALTWELLE
ALBERO PEDALE E ALBERO DEL CAMBIO
Page 406 of 674
4 - 76

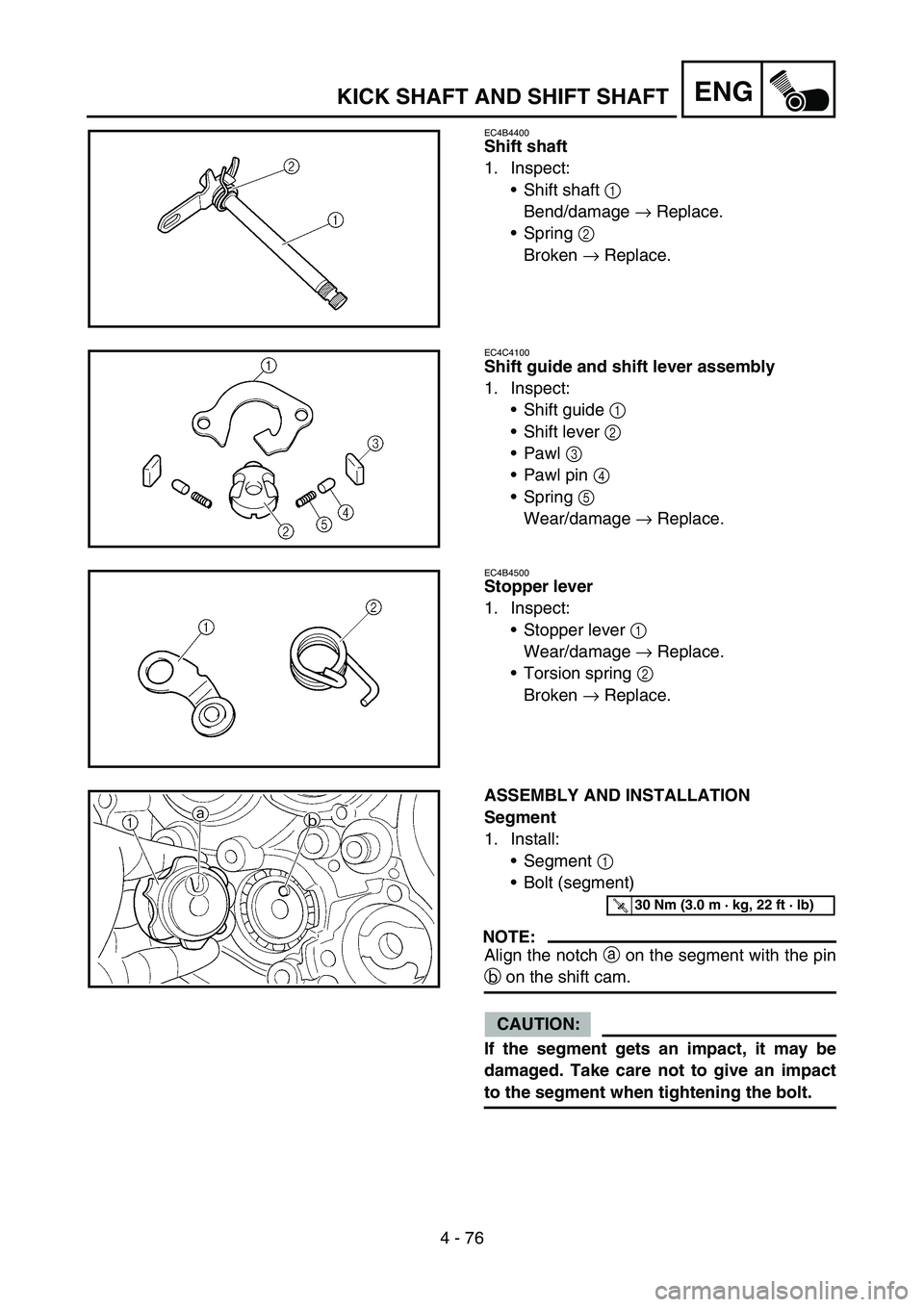

ENGKICK SHAFT AND SHIFT SHAFT
EC4B4400
Shift shaft
1. Inspect:
Shift shaft 1
Bend/damage → Replace.
Spring 2
Broken → Replace.
EC4C4100
Shift guide and shift lever assembly
1. Inspect:
Shift guide 1
Shift lever 2
Pawl 3
Pawl pin 4
Spring 5
Wear/damage → Replace.
EC4B4500
Stopper lever
1. Inspect:
Stopper lever 1
Wear/damage → Replace.
Torsion spring 2
Broken → Replace.
ASSEMBLY AND INSTALLATION
Segment
1. Install:
Segment 1
Bolt (segment)
NOTE:
Align the notch a on the segment with the pin
b on the shift cam.
CAUTION:
If the segment gets an impact, it may be
damaged. Take care not to give an impact
to the segment when tightening the bolt.
T R..30 Nm (3.0 m · kg, 22 ft · lb)
Page 407 of 674
ENG
4 - 76
Schaltwelle
1. Kontrollieren:
Schaltwelle
1
Verbogen/beschädigt
→
Erneuern.
Feder
2
Gebrochen
→ Erneuern.
Schaltführung und Schaltklinke
1. Kontrollieren:
Schaltführung
1
Schaltklinke
2
Finger
3
Stift
4
Feder
5
Verschlissen/beschädigt
→
Erneuern.
Rastenhebel
1. Kontrollieren:
Rastenhebel
1
Verschlissen/beschädigt
→
Erneuern.
Torsionsfeder
2
Gebrochen
→ Erneuern.
ZUSAMMENBAU UND MONTAGE
Stiftplatte
1. Montieren:
Stiftplatte
1
Stiftplatten-Schraube
HINWEIS:
Der Stift
b an der Schaltwalze muss
in der Kerbe
a in der Stiftplatte sit-
zen.
ACHTUNG:
Das Zahnsegment kann durch
einen Stoß beschädigt werden.
Beim Festziehen der Schraube
darauf achten, das Zahnsegment
vor Stößen zu schützen.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
Axe de sélecteur
1. Contrôler:
Axe de sélecteur 1
Déformation/endommagement →
Remplacer.
Ressort 2
Cassé → Remplacer.
Guide de sélecteur et levier de sélec-
teur complet
1. Contrôler:
Guide de sélecteur 1
Levier de sélecteur 2
Cliquet 3
Goupille de cliquet 4
Ressort 5
Usure/endommagement → Rem-
placer.
Doigt de verrouillage
1. Contrôler:
Doigt de verrouillage 1
Usure/endommagement → Rem-
placer.
Ressort de torsion 2
Cassé → Remplacer.
ASSEMBLAGE ET MONTAGE
Segment
1. Monter:
Segment 1
Boulon (segment)
N.B.:
Aligner l’encoche a du segment avec la
goupille b du tambour.
ATTENTION:
Si le segment reçoit un impact, il ris-
que d’être endommagé. Veiller à ne
pas heurter le segment lors du serrage
du boulon.
T R..30 Nm (3,0 m · kg, 22 ft · lb)

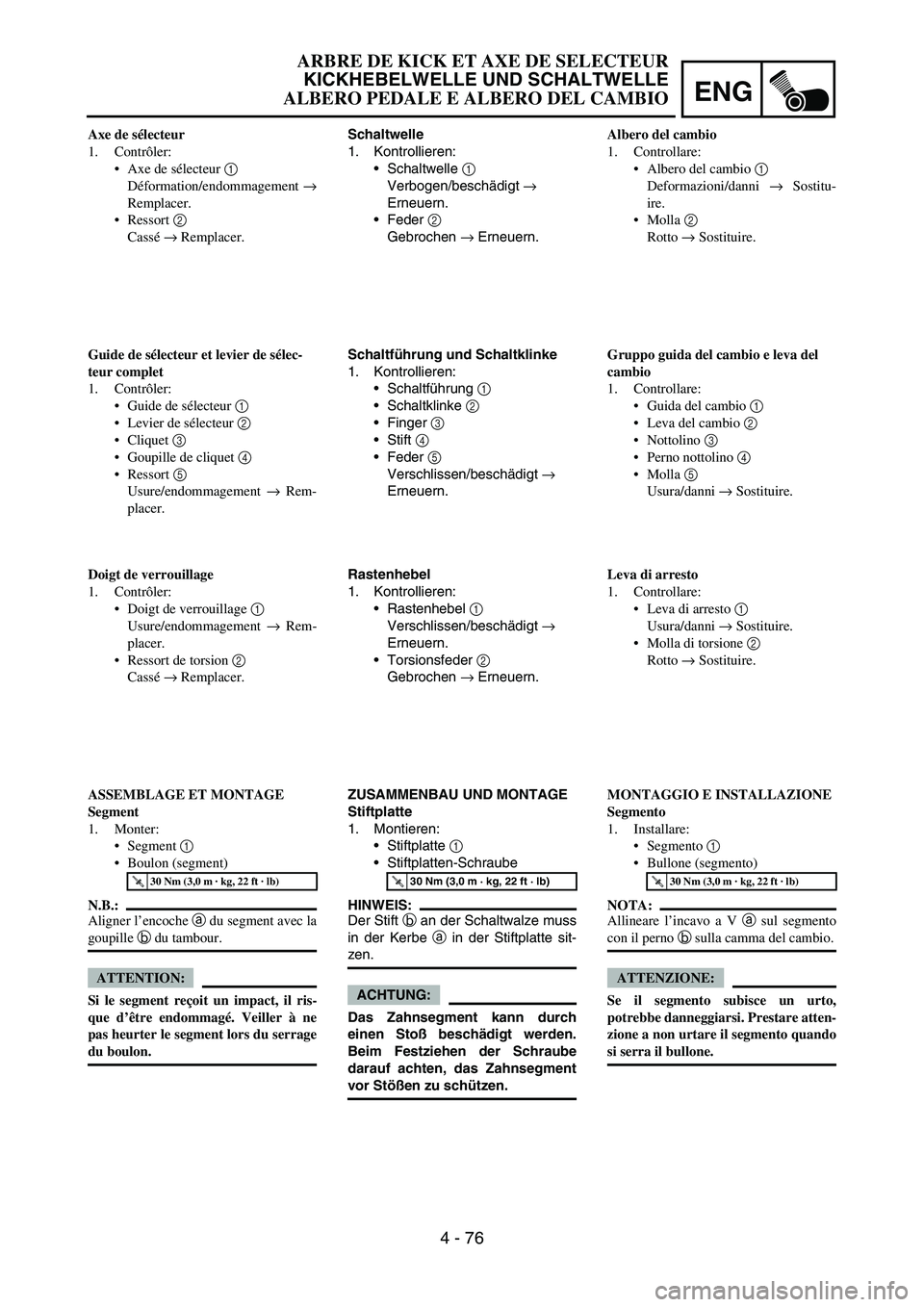

Albero del cambio
1. Controllare:
Albero del cambio 1
Deformazioni/danni → Sostitu-
ire.
Molla 2
Rotto → Sostituire.
Gruppo guida del cambio e leva del
cambio
1. Controllare:
Guida del cambio 1
Leva del cambio 2
Nottolino 3
Perno nottolino 4
Molla 5
Usura/danni → Sostituire.
Leva di arresto
1. Controllare:
Leva di arresto 1
Usura/danni → Sostituire.
Molla di torsione 2
Rotto → Sostituire.
MONTAGGIO E INSTALLAZIONE
Segmento
1. Installare:
Segmento 1
Bullone (segmento)
NOTA:
Allineare l’incavo a V a sul segmento
con il perno b sulla camma del cambio.
ATTENZIONE:
Se il segmento subisce un urto,
potrebbe danneggiarsi. Prestare atten-
zione a non urtare il segmento quando
si serra il bullone.
T R..30 Nm (3,0 m · kg, 22 ft · lb)
ARBRE DE KICK ET AXE DE SELECTEUR
KICKHEBELWELLE UND SCHALTWELLE
ALBERO PEDALE E ALBERO DEL CAMBIO
Page 408 of 674
4 - 77
ENGKICK SHAFT AND SHIFT SHAFT
EC4B5111

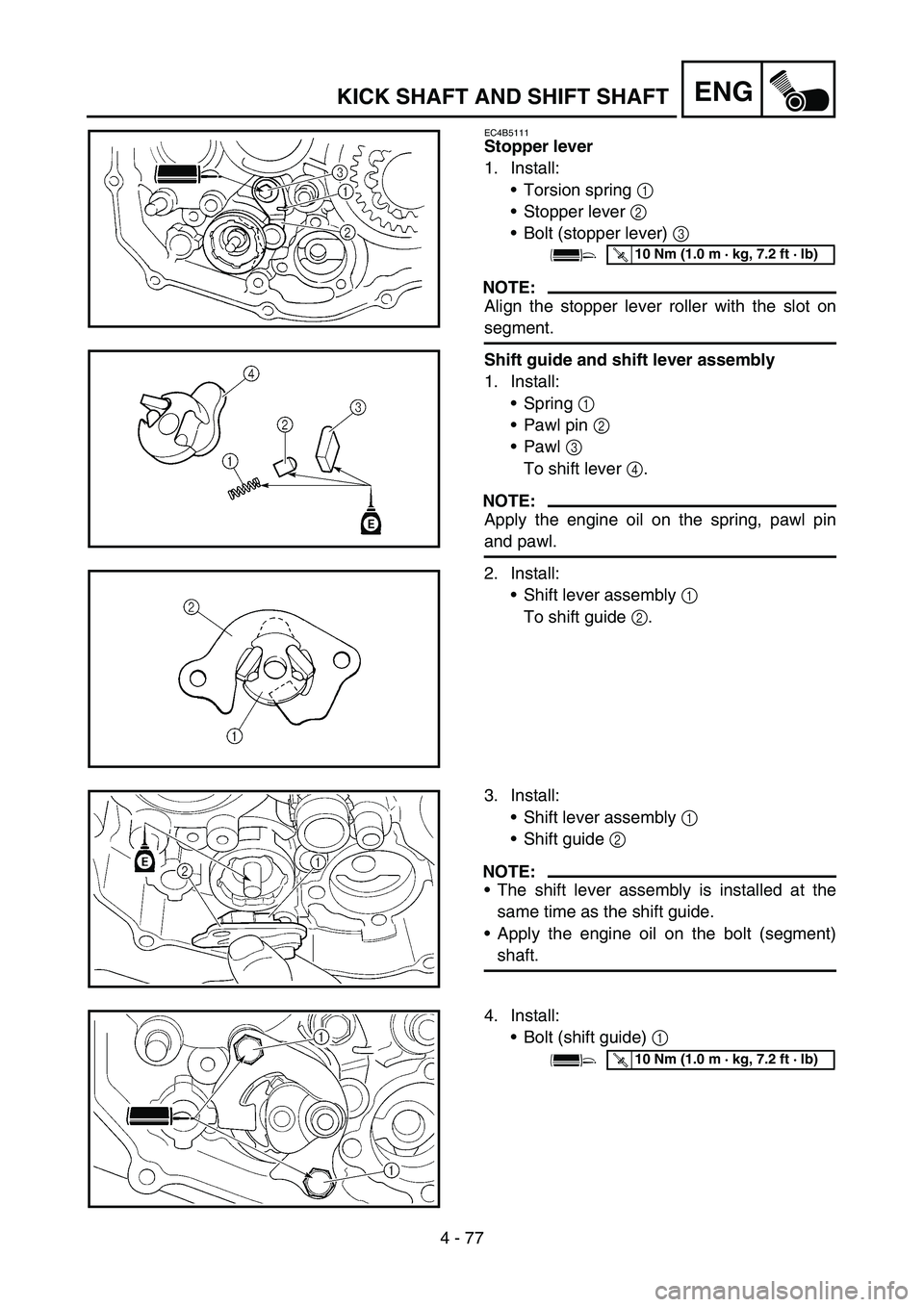

Stopper lever
1. Install:
Torsion spring 1
Stopper lever 2
Bolt (stopper lever) 3
NOTE:
Align the stopper lever roller with the slot on
segment.
Shift guide and shift lever assembly
1. Install:
Spring 1
Pawl pin 2
Pawl 3
To shift lever 4.
NOTE:
Apply the engine oil on the spring, pawl pin
and pawl.
2. Install:
Shift lever assembly 1
To shift guide 2.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
3. Install:
Shift lever assembly 1
Shift guide 2
NOTE:
The shift lever assembly is installed at the
same time as the shift guide.
Apply the engine oil on the bolt (segment)
shaft.
4. Install:
Bolt (shift guide) 1
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
Page 409 of 674
ENG
4 - 77
Rastenhebel
1. Montieren:
Torsionsfeder
1
Rastenhebel
2
Rastenhebel-Schraube
3
HINWEIS:
Die Rastenhebel-Rolle muss auf den
Schlitz in der Stiftplatte ausgerichtet
werden.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Schaltführung und Schaltklinke
1. Montieren:
Feder
1
Stift
2
Finger
3
(an der Schaltklinke
4)
HINWEIS:
Motoröl auf die Feder, den Stift und
den Finger auftragen.
2. Montieren:
Schaltklinke komplett
1
(an der Schaltführung
2)
3. Montieren:
Schaltklinke komplett
1
Schaltführung
2
HINWEIS:
Schaltklinke und Schaltführung
werden gemeinsam montiert.
Den Schaft der Stiftplatten-
Schraube mit Motoröl bestreichen.
4. Montieren:
Schaltführungs-Schraube
1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

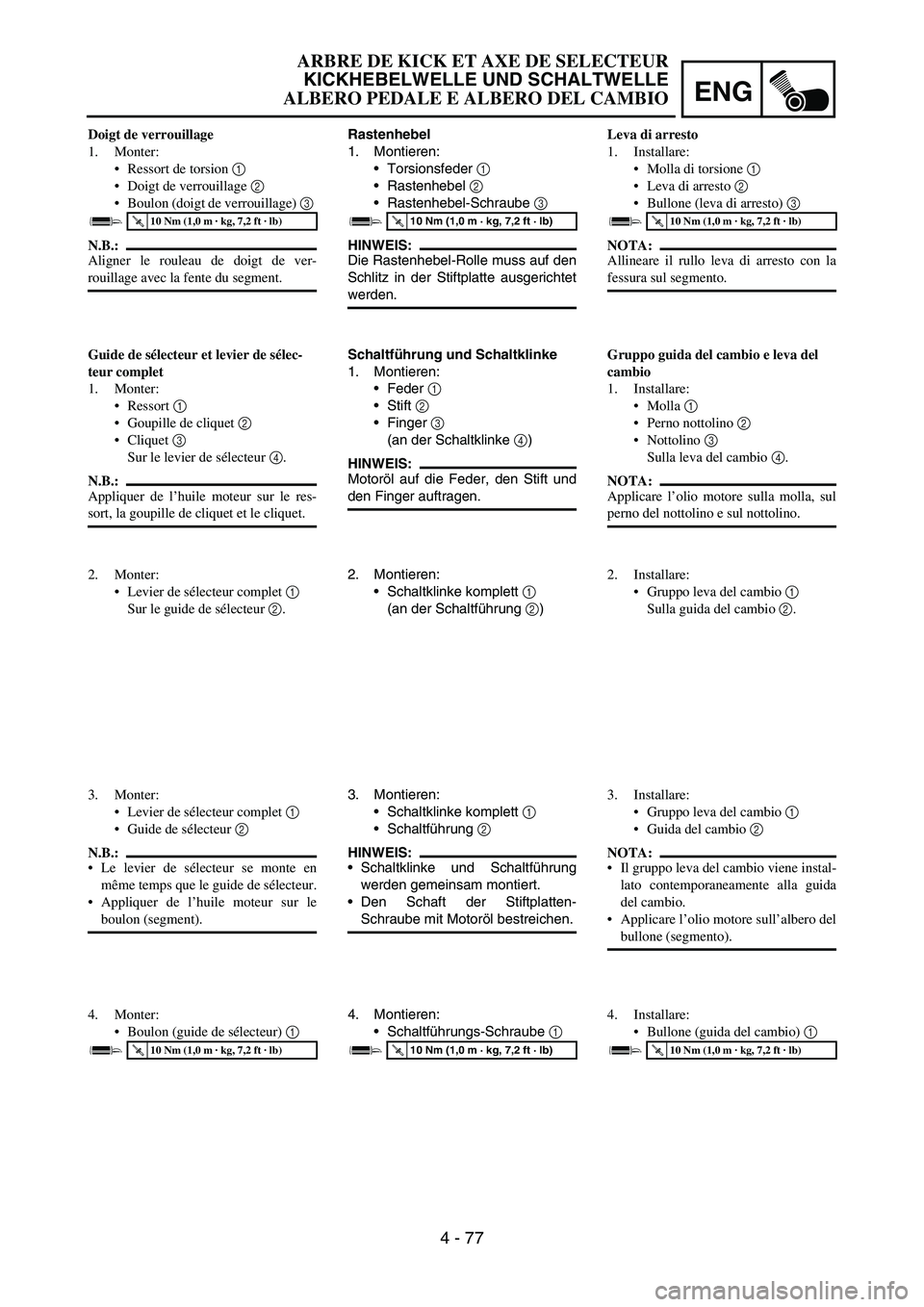

Doigt de verrouillage
1. Monter:
Ressort de torsion 1
Doigt de verrouillage 2
Boulon (doigt de verrouillage) 3
N.B.:
Aligner le rouleau de doigt de ver-
rouillage avec la fente du segment.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Guide de sélecteur et levier de sélec-
teur complet
1. Monter:
Ressort 1
Goupille de cliquet 2
Cliquet 3
Sur le levier de sélecteur 4.
N.B.:
Appliquer de l’huile moteur sur le res-
sort, la goupille de cliquet et le cliquet.
2. Monter:
Levier de sélecteur complet 1
Sur le guide de sélecteur 2.
3. Monter:
Levier de sélecteur complet 1
Guide de sélecteur 2
N.B.:
Le levier de sélecteur se monte en
même temps que le guide de sélecteur.
Appliquer de l’huile moteur sur le
boulon (segment).
4. Monter:
Boulon (guide de sélecteur) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Leva di arresto
1. Installare:
Molla di torsione 1
Leva di arresto 2
Bullone (leva di arresto) 3
NOTA:
Allineare il rullo leva di arresto con la
fessura sul segmento.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Gruppo guida del cambio e leva del
cambio
1. Installare:
Molla 1
Perno nottolino 2
Nottolino 3
Sulla leva del cambio 4.
NOTA:
Applicare l’olio motore sulla molla, sul
perno del nottolino e sul nottolino.
2. Installare:
Gruppo leva del cambio 1
Sulla guida del cambio 2.
3. Installare:
Gruppo leva del cambio 1
Guida del cambio 2
NOTA:
Il gruppo leva del cambio viene instal-
lato contemporaneamente alla guida
del cambio.
Applicare l’olio motore sull’albero del
bullone (segmento).
4. Installare:
Bullone (guida del cambio) 1
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
ARBRE DE KICK ET AXE DE SELECTEUR
KICKHEBELWELLE UND SCHALTWELLE
ALBERO PEDALE E ALBERO DEL CAMBIO
Page 410 of 674
4 - 78
ENGKICK SHAFT AND SHIFT SHAFT

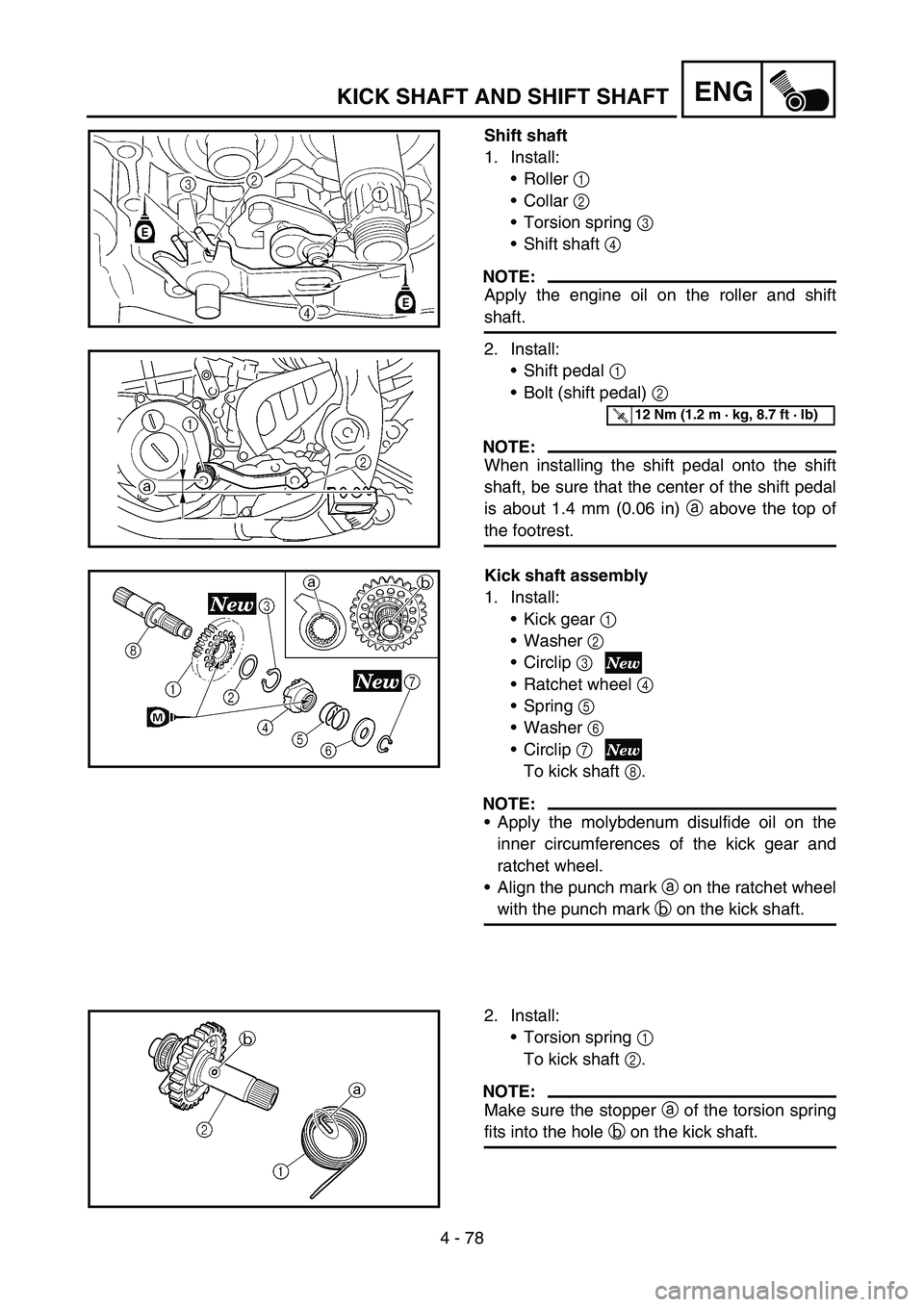

Shift shaft
1. Install:
Roller 1
Collar 2
Torsion spring 3
Shift shaft 4
NOTE:
Apply the engine oil on the roller and shift
shaft.
2. Install:
Shift pedal 1
Bolt (shift pedal) 2
NOTE:
When installing the shift pedal onto the shift
shaft, be sure that the center of the shift pedal
is about 1.4 mm (0.06 in) a above the top of
the footrest.
T R..12 Nm (1.2 m · kg, 8.7 ft · lb)
Kick shaft assembly
1. Install:
Kick gear 1
Washer 2
Circlip 3
Ratchet wheel 4
Spring 5
Washer 6
Circlip 7
To kick shaft 8.
NOTE:
Apply the molybdenum disulfide oil on the
inner circumferences of the kick gear and
ratchet wheel.
Align the punch mark a on the ratchet wheel
with the punch mark b on the kick shaft.
2. Install:
Torsion spring 1
To kick shaft 2.
NOTE:
Make sure the stopper a of the torsion spring
fits into the hole b on the kick shaft.
