YAMAHA YZ250F 2006 Owners Manual

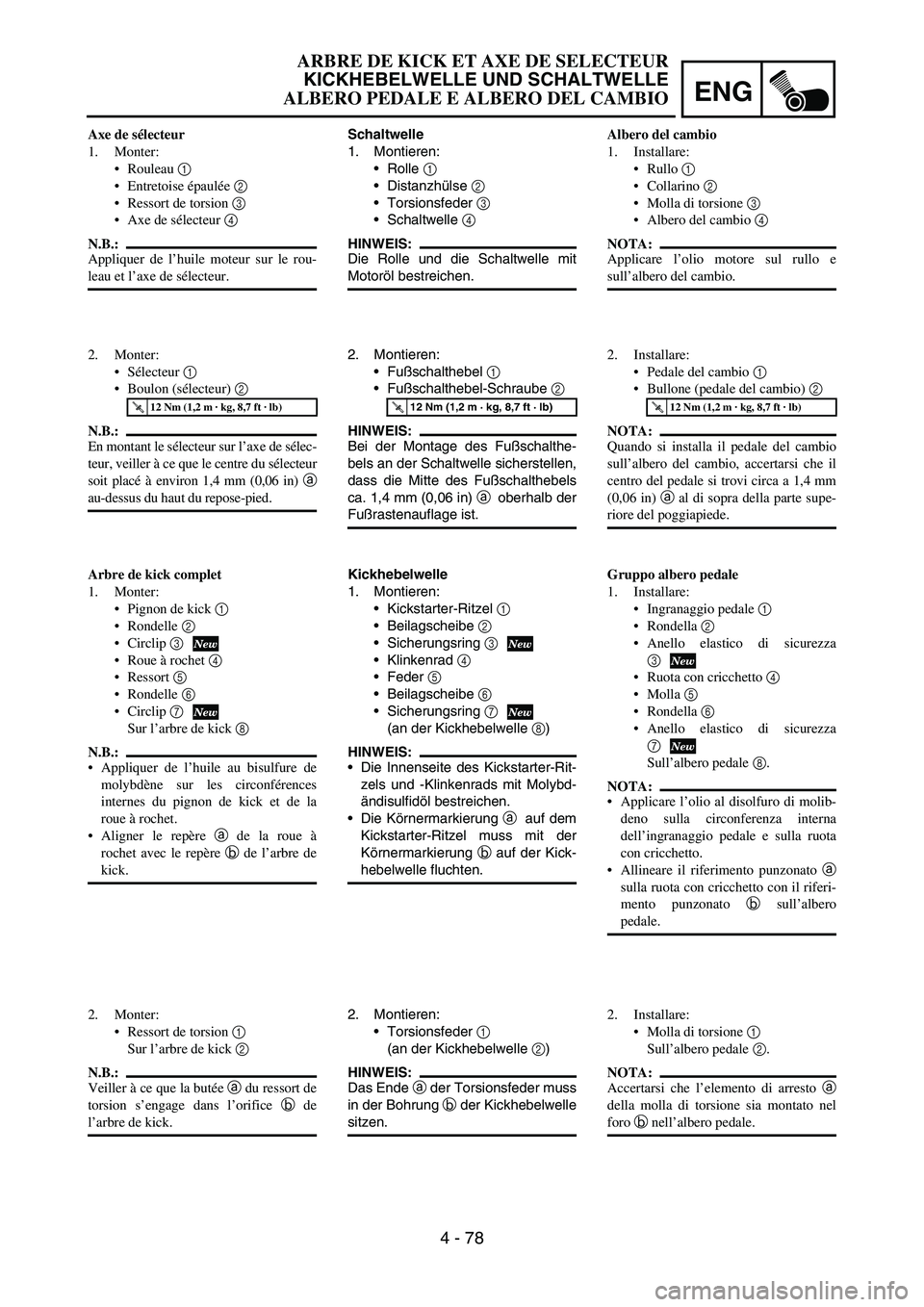

ENG
4 - 78
Schaltwelle
1. Montieren:
Rolle
1
Distanzhülse
2
Torsionsfeder
3
Schaltwelle
4
HINWEIS:
Die Rolle und die Schaltwelle mit
Motoröl bestreichen.
2. Montieren:
Fußschalthebel
1
Fußschalthebel-Schraube
2
HINWEIS:
Bei der Montage des Fußschalthe-
bels an der Schaltwelle sicherstellen,
dass die Mitte des Fußschalthebels
ca. 1,4 mm (0,06 in)
a oberhalb der
Fußrastenauflage ist.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
Kickhebelwelle
1. Montieren:
Kickstarter-Ritzel
1
Beilagscheibe
2
Sicherungsring
3
Klinkenrad
4
Feder
5
Beilagscheibe
6
Sicherungsring
7
(an der Kickhebelwelle
8)
HINWEIS:
Die Innenseite des Kickstarter-Rit-
zels und -Klinkenrads mit Molybd-
ändisulfidöl bestreichen.
Die Körnermarkierung
a auf dem
Kickstarter-Ritzel muss mit der
Körnermarkierung
b auf der Kick-
hebelwelle fluchten.
2. Montieren:
Torsionsfeder
1
(an der Kickhebelwelle
2)
HINWEIS:
Das Ende
a der Torsionsfeder muss
in der Bohrung
b der Kickhebelwelle
sitzen. Axe de sélecteur
1. Monter:
Rouleau 1
Entretoise épaulée 2
Ressort de torsion 3
Axe de sélecteur 4
N.B.:
Appliquer de l’huile moteur sur le rou-
leau et l’axe de sélecteur.
2. Monter:
Sélecteur 1
Boulon (sélecteur) 2
N.B.:
En montant le sélecteur sur l’axe de sélec-
teur, veiller à ce que le centre du sélecteur
soit placé à environ 1,4 mm (0,06 in) a
au-dessus du haut du repose-pied.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
Arbre de kick complet
1. Monter:
Pignon de kick 1
Rondelle 2
Circlip 3
Roue à rochet 4
Ressort 5
Rondelle 6
Circlip 7
Sur l’arbre de kick 8
N.B.:
Appliquer de l’huile au bisulfure de
molybdène sur les circonférences
internes du pignon de kick et de la
roue à rochet.
Aligner le repère a de la roue à
rochet avec le repère b de l’arbre de
kick.
2. Monter:
Ressort de torsion 1
Sur l’arbre de kick 2
N.B.:
Veiller à ce que la butée a du ressort de
torsion s’engage dans l’orifice b de
l’arbre de kick.Albero del cambio
1. Installare:
Rullo 1
Collarino 2
Molla di torsione 3
Albero del cambio 4
NOTA:
Applicare l’olio motore sul rullo e
sull’albero del cambio.
2. Installare:
Pedale del cambio 1
Bullone (pedale del cambio) 2
NOTA:
Quando si installa il pedale del cambio
sull’albero del cambio, accertarsi che il
centro del pedale si trovi circa a 1,4 mm
(0,06 in) a al di sopra della parte supe-
riore del poggiapiede.
T R..12 Nm (1,2 m · kg, 8,7 ft · lb)
Gruppo albero pedale
1. Installare:
Ingranaggio pedale 1
Rondella 2
Anello elastico di sicurezza
3
Ruota con cricchetto 4
Molla 5
Rondella 6
Anello elastico di sicurezza
7
Sull’albero pedale 8.
NOTA:
Applicare l’olio al disolfuro di molib-
deno sulla circonferenza interna
dell’ingranaggio pedale e sulla ruota
con cricchetto.
Allineare il riferimento punzonato a
sulla ruota con cricchetto con il riferi-
mento punzonato b sull’albero
pedale.
2. Installare:
Molla di torsione 1
Sull’albero pedale 2.
NOTA:
Accertarsi che l’elemento di arresto a
della molla di torsione sia montato nel
foro b nell’albero pedale.
ARBRE DE KICK ET AXE DE SELECTEUR
KICKHEBELWELLE UND SCHALTWELLE
ALBERO PEDALE E ALBERO DEL CAMBIO

4 - 79

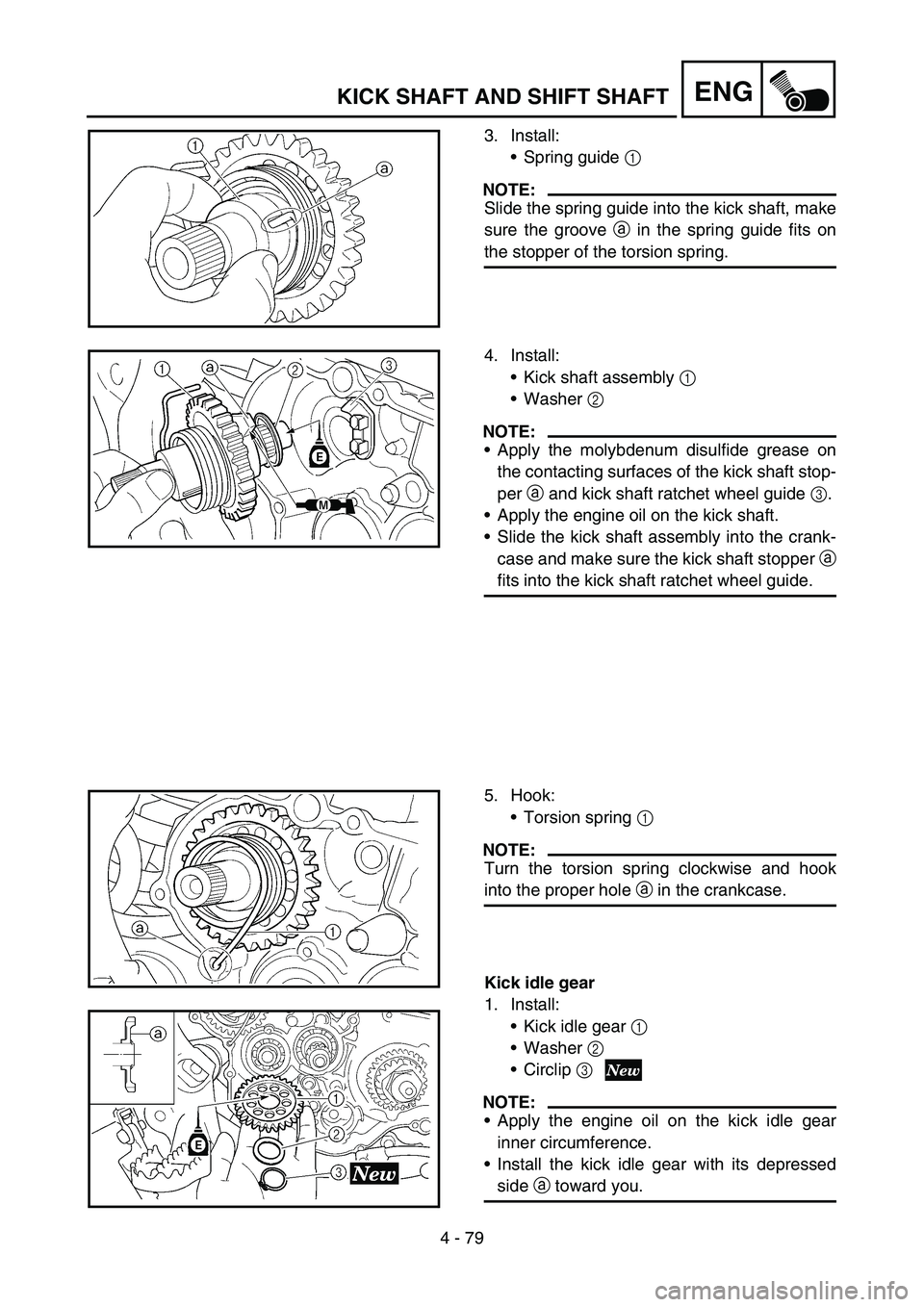

ENGKICK SHAFT AND SHIFT SHAFT
3. Install:
Spring guide 1
NOTE:
Slide the spring guide into the kick shaft, make
sure the groove a in the spring guide fits on
the stopper of the torsion spring.
4. Install:
Kick shaft assembly 1
Washer 2
NOTE:
Apply the molybdenum disulfide grease on
the contacting surfaces of the kick shaft stop-
per a and kick shaft ratchet wheel guide 3.
Apply the engine oil on the kick shaft.
Slide the kick shaft assembly into the crank-
case and make sure the kick shaft stopper a
fits into the kick shaft ratchet wheel guide.
5. Hook:
Torsion spring 1
NOTE:
Turn the torsion spring clockwise and hook
into the proper hole a in the crankcase.
Kick idle gear
1. Install:
Kick idle gear 1
Washer 2
Circlip 3
NOTE:
Apply the engine oil on the kick idle gear
inner circumference.
Install the kick idle gear with its depressed
side a toward you.

ENG

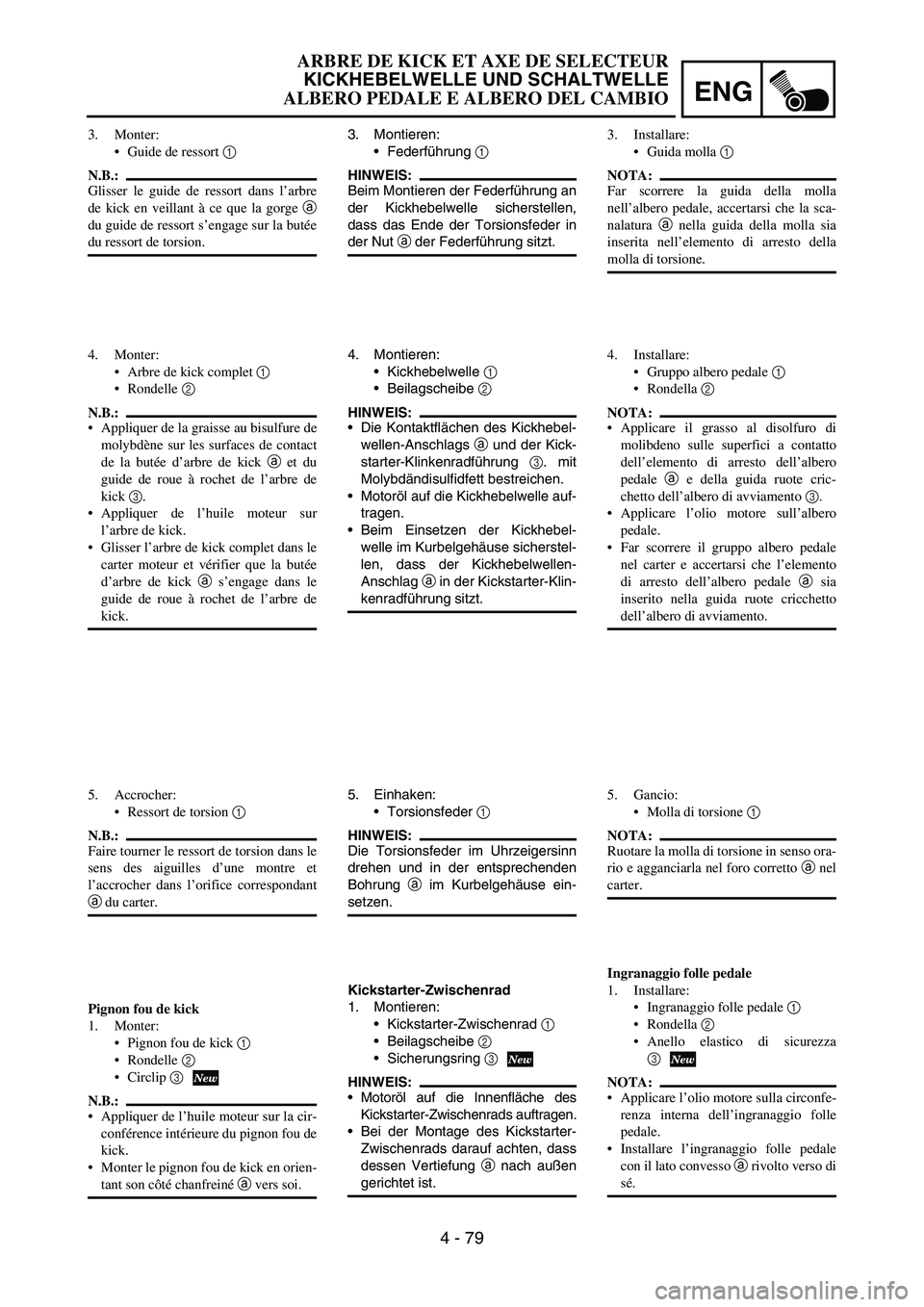

4 - 79
3. Montieren:
Federführung
1
HINWEIS:
Beim Montieren der Federführung an
der Kickhebelwelle sicherstellen,
dass das Ende der Torsionsfeder in
der Nut
a der Federführung sitzt.
4. Montieren:
Kickhebelwelle
1
Beilagscheibe
2
HINWEIS:
Die Kontaktflächen des Kickhebel-
wellen-Anschlags
a und der Kick-
starter-Klinkenradführung
3. mit
Molybdändisulfidfett bestreichen.
Motoröl auf die Kickhebelwelle auf-
tragen.
Beim Einsetzen der Kickhebel-
welle im Kurbelgehäuse sicherstel-
len, dass der Kickhebelwellen-
Anschlag
a in der Kickstarter-Klin-
kenradführung sitzt.
5. Einhaken:
Torsionsfeder
1
HINWEIS:
Die Torsionsfeder im Uhrzeigersinn
drehen und in der entsprechenden
Bohrung
a im Kurbelgehäuse ein-
setzen.
Kickstarter-Zwischenrad
1. Montieren:
Kickstarter-Zwischenrad
1
Beilagscheibe
2
Sicherungsring
3
HINWEIS:
Motoröl auf die Innenfläche des
Kickstarter-Zwischenrads auftragen.
Bei der Montage des Kickstarter-
Zwischenrads darauf achten, dass
dessen Vertiefung
a nach außen
gerichtet ist.
3. Monter:
Guide de ressort 1
N.B.:
Glisser le guide de ressort dans l’arbre
de kick en veillant à ce que la gorge a
du guide de ressort s’engage sur la butée
du ressort de torsion.
4. Monter:
Arbre de kick complet 1
Rondelle 2
N.B.:
Appliquer de la graisse au bisulfure de
molybdène sur les surfaces de contact
de la butée d’arbre de kick a et du
guide de roue à rochet de l’arbre de
kick 3.
Appliquer de l’huile moteur sur
l’arbre de kick.
Glisser l’arbre de kick complet dans le
carter moteur et vérifier que la butée
d’arbre de kick a s’engage dans le
guide de roue à rochet de l’arbre de
kick.
5. Accrocher:
Ressort de torsion 1
N.B.:
Faire tourner le ressort de torsion dans le
sens des aiguilles d’une montre et
l’accrocher dans l’orifice correspondant
a du carter.
Pignon fou de kick
1. Monter:
Pignon fou de kick 1
Rondelle 2
Circlip 3
N.B.:
Appliquer de l’huile moteur sur la cir-
conférence intérieure du pignon fou de
kick.
Monter le pignon fou de kick en orien-
tant son côté chanfreiné a vers soi.
3. Installare:
Guida molla 1
NOTA:
Far scorrere la guida della molla
nell’albero pedale, accertarsi che la sca-
nalatura a nella guida della molla sia
inserita nell’elemento di arresto della
molla di torsione.
4. Installare:
Gruppo albero pedale 1
Rondella 2
NOTA:
Applicare il grasso al disolfuro di
molibdeno sulle superfici a contatto
dell’elemento di arresto dell’albero
pedale a e della guida ruote cric-
chetto dell’albero di avviamento 3.
Applicare l’olio motore sull’albero
pedale.
Far scorrere il gruppo albero pedale
nel carter e accertarsi che l’elemento
di arresto dell’albero pedale a sia
inserito nella guida ruote cricchetto
dell’albero di avviamento.
5. Gancio:
Molla di torsione 1
NOTA:
Ruotare la molla di torsione in senso ora-
rio e agganciarla nel foro corretto a nel
carter.
Ingranaggio folle pedale
1. Installare:
Ingranaggio folle pedale 1
Rondella 2
Anello elastico di sicurezza
3
NOTA:
Applicare l’olio motore sulla circonfe-
renza interna dell’ingranaggio folle
pedale.
Installare l’ingranaggio folle pedale
con il lato convesso a rivolto verso di
sé.
ARBRE DE KICK ET AXE DE SELECTEUR
KICKHEBELWELLE UND SCHALTWELLE
ALBERO PEDALE E ALBERO DEL CAMBIO

4 - 80

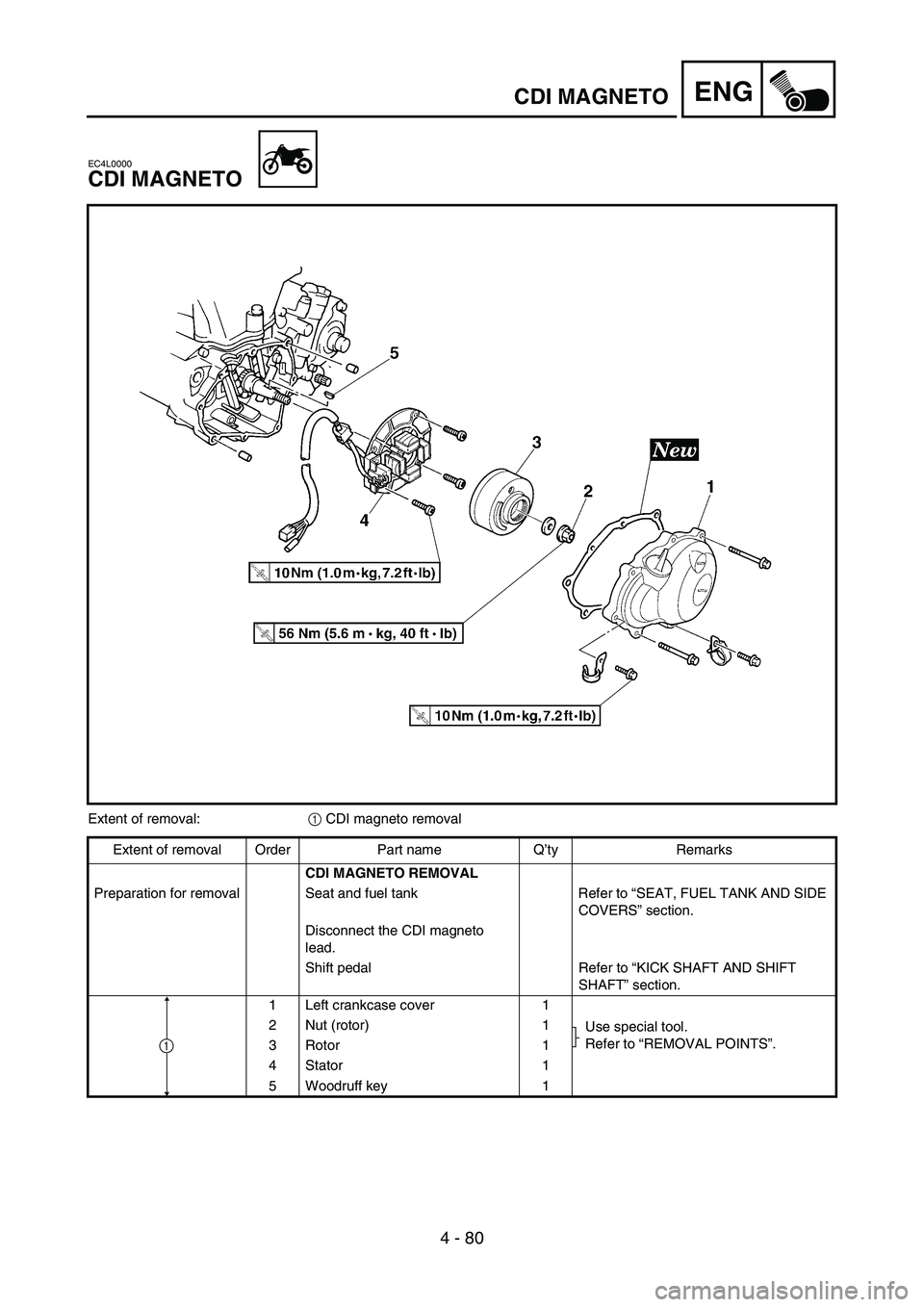

ENGCDI MAGNETO
EC4L0000
CDI MAGNETO
Extent of removal:
1 CDI magneto removal
Extent of removal Order Part name Q’ty Remarks
CDI MAGNETO REMOVAL
Preparation for removal Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Disconnect the CDI magneto
lead.
Shift pedal Refer to “KICK SHAFT AND SHIFT
SHAFT” section.
1 Left crankcase cover 1
2 Nut (rotor) 1
Use special tool.
Refer to “REMOVAL POINTS”.
3 Rotor 1
4 Stator 1
5 Woodruff key 1
1

ENG

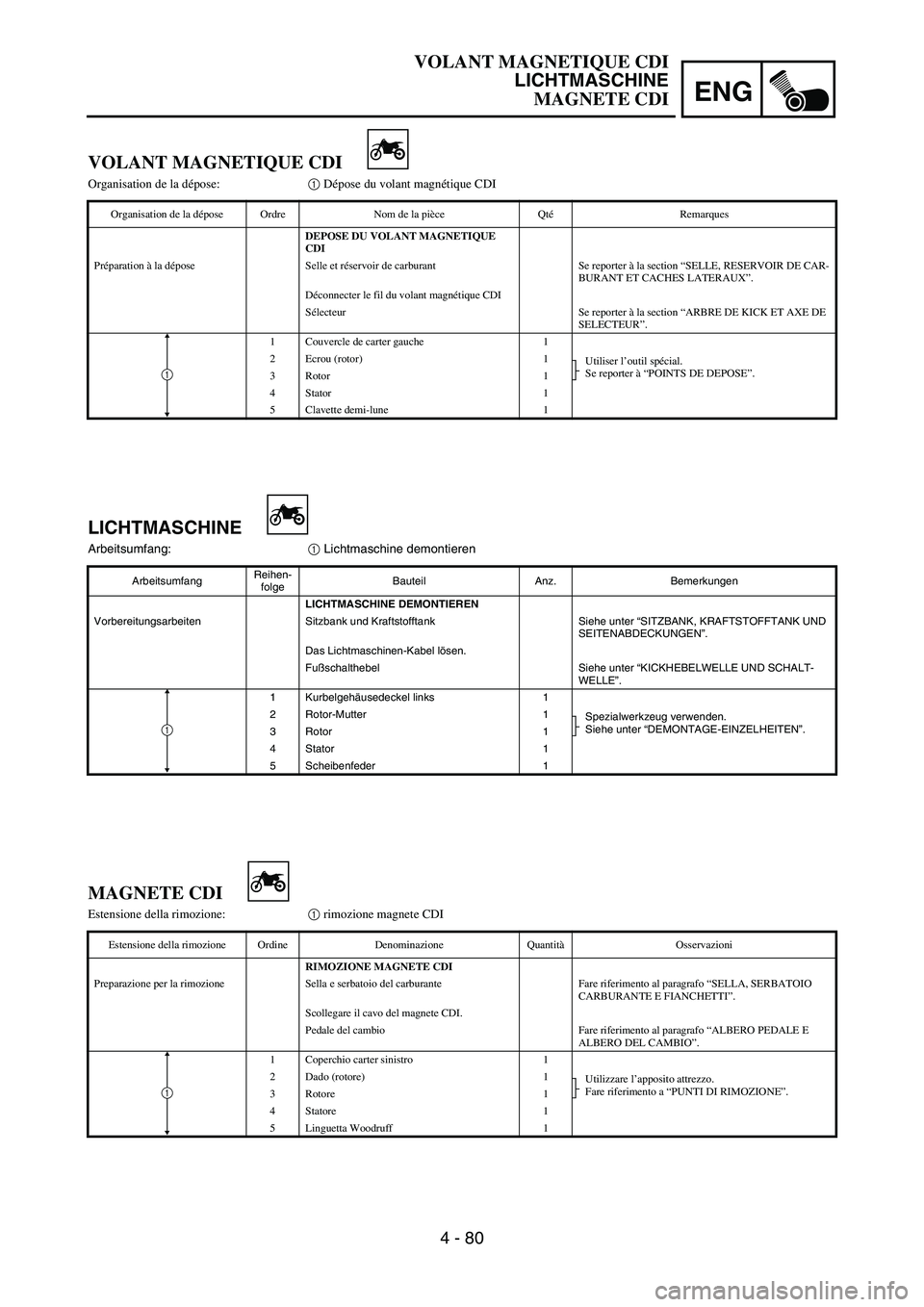

4 - 80
LICHTMASCHINE
Arbeitsumfang:
1 Lichtmaschine demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
LICHTMASCHINE DEMONTIEREN
Vorbereitungsarbeiten Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFFTANK UND
SEITENABDECKUNGEN”.
Das Lichtmaschinen-Kabel lösen.
Fußschalthebel Siehe unter “KICKHEBELWELLE UND SCHALT-
WELLE”.
1 Kurbelgehäusedeckel links 1
2 Rotor-Mutter 1
Spezialwerkzeug verwenden.
Siehe unter “DEMONTAGE-EINZELHEITEN”.
3 Rotor 1
4 Stator 1
5 Scheibenfeder 1
1
VOLANT MAGNETIQUE CDI
Organisation de la dépose:1 Dépose du volant magnétique CDI
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU VOLANT MAGNETIQUE
CDI
Préparation à la dépose Selle et réservoir de carburant Se reporter à la section “SELLE, RESERVOIR DE CAR-
BURANT ET CACHES LATERAUX”.
Déconnecter le fil du volant magnétique CDI
Sélecteur Se reporter à la section “ARBRE DE KICK ET AXE DE
SELECTEUR”.
1 Couvercle de carter gauche 1
2 Ecrou (rotor) 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
3 Rotor 1
4 Stator 1
5 Clavette demi-lune 1
1
MAGNETE CDI
Estensione della rimozione:1 rimozione magnete CDI
Estensione della rimozione Ordine Denominazione QuantitàOsservazioni
RIMOZIONE MAGNETE CDI
Preparazione per la rimozione Sella e serbatoio del carburante Fare riferimento al paragrafo “SELLA, SERBATOIO
CARBURANTE E FIANCHETTI”.
Scollegare il cavo del magnete CDI.
Pedale del cambio Fare riferimento al paragrafo “ALBERO PEDALE E
ALBERO DEL CAMBIO”.
1 Coperchio carter sinistro 1
2 Dado (rotore) 1
Utilizzare l’apposito attrezzo.
Fare riferimento a “PUNTI DI RIMOZIONE”.
3Rotore 1
4 Statore 1
5 Linguetta Woodruff 1
1
VOLANT MAGNETIQUE CDI
LICHTMASCHINE
MAGNETE CDI

4 - 81

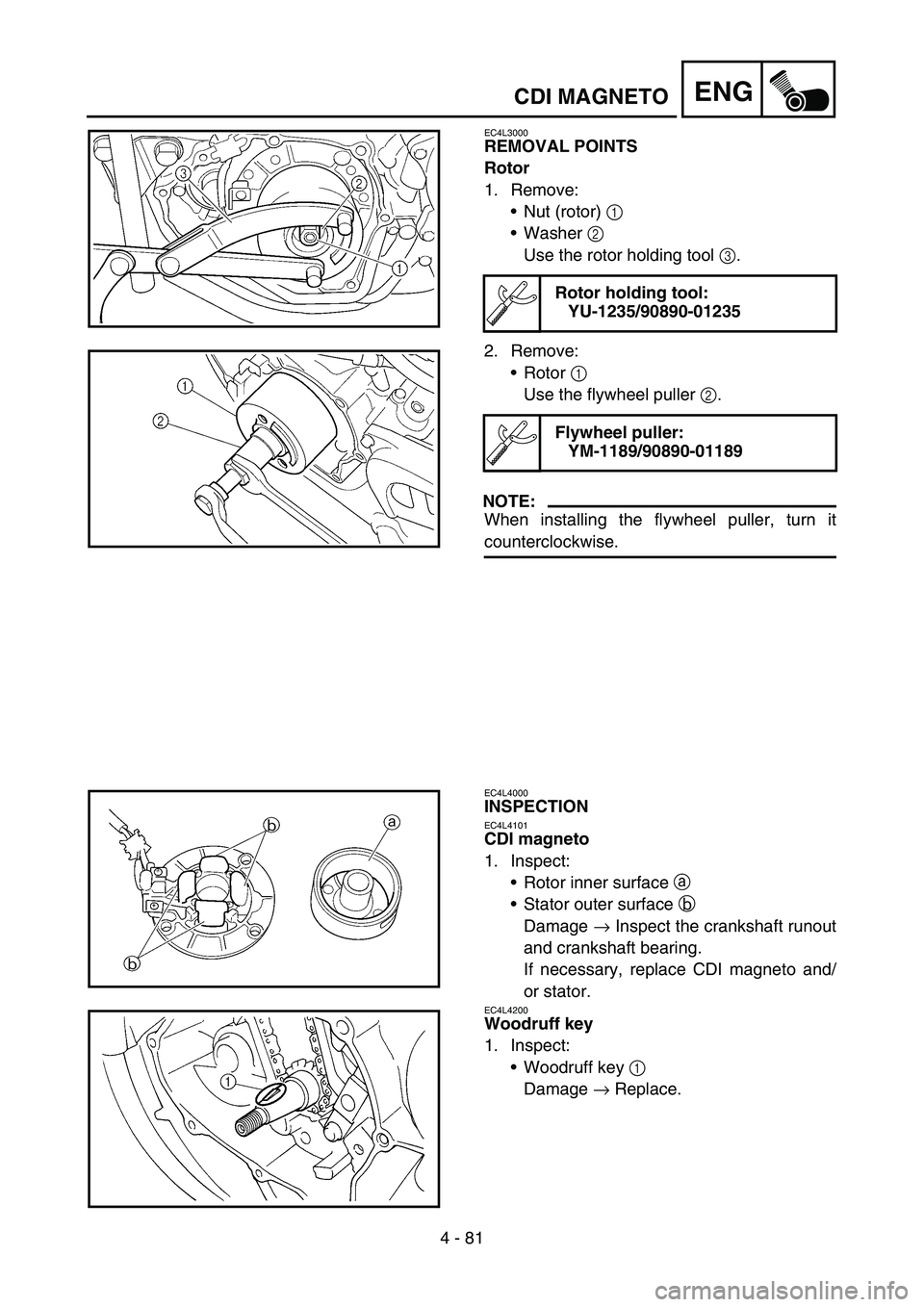

ENGCDI MAGNETO
EC4L3000
REMOVAL POINTS
Rotor
1. Remove:
Nut (rotor) 1
Washer 2
Use the rotor holding tool 3.
2. Remove:
Rotor 1
Use the flywheel puller 2.
NOTE:
When installing the flywheel puller, turn it
counterclockwise.
Rotor holding tool:
YU-1235/90890-01235
Flywheel puller:
YM-1189/90890-01189
EC4L4000
INSPECTION
EC4L4101
CDI magneto
1. Inspect:
Rotor inner surface a
Stator outer surface b
Damage → Inspect the crankshaft runout
and crankshaft bearing.
If necessary, replace CDI magneto and/
or stator.
EC4L4200
Woodruff key
1. Inspect:
Woodruff key 1
Damage → Replace.

ENG
4 - 81

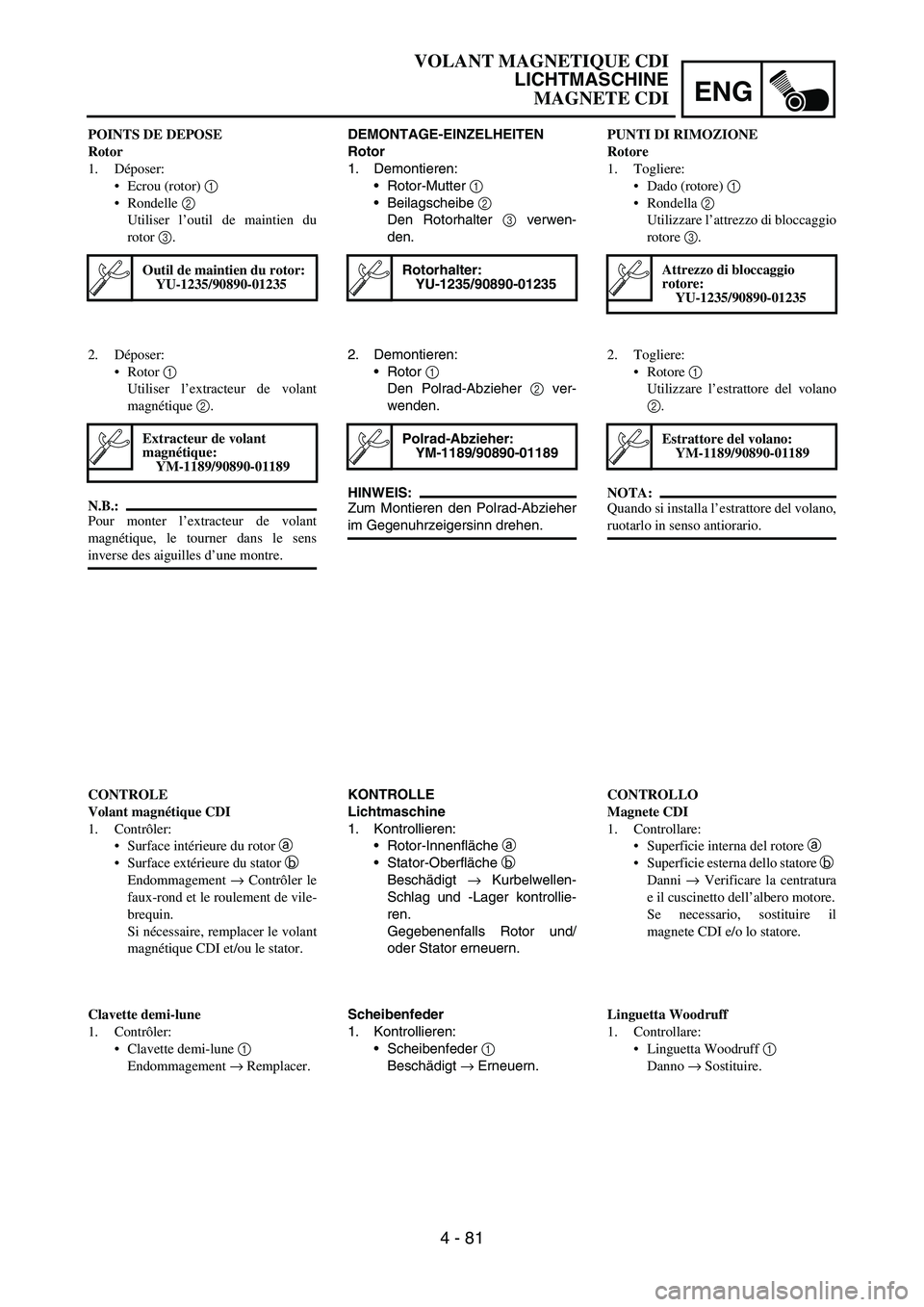

DEMONTAGE-EINZELHEITEN
Rotor
1. Demontieren:
Rotor-Mutter
1
Beilagscheibe
2
Den Rotorhalter
3 verwen-
den.
Rotorhalter:
YU-1235/90890-01235
2. Demontieren:
Rotor
1
Den Polrad-Abzieher
2 ver-
wenden.
HINWEIS:
Zum Montieren den Polrad-Abzieher
im Gegenuhrzeigersinn drehen.
Polrad-Abzieher:
YM-1189/90890-01189
KONTROLLE
Lichtmaschine
1. Kontrollieren:
Rotor-Innenfläche
a
Stator-Oberfläche
b
Beschädigt
→ Kurbelwellen-
Schlag und -Lager kontrollie-
ren.
Gegebenenfalls Rotor und/
oder Stator erneuern.
Scheibenfeder
1. Kontrollieren:
Scheibenfeder
1
Beschädigt
→ Erneuern. POINTS DE DEPOSE
Rotor
1. Déposer:
Ecrou (rotor) 1
Rondelle 2
Utiliser l’outil de maintien du
rotor 3.
Outil de maintien du rotor:
YU-1235/90890-01235
2. Déposer:
Rotor 1
Utiliser l’extracteur de volant
magnétique 2.
N.B.:
Pour monter l’extracteur de volant
magnétique, le tourner dans le sens
inverse des aiguilles d’une montre.
Extracteur de volant
magnétique:
YM-1189/90890-01189
CONTROLE
Volant magnétique CDI
1. Contrôler:
Surface intérieure du rotor a
Surface extérieure du stator b
Endommagement → Contrôler le
faux-rond et le roulement de vile-
brequin.
Si nécessaire, remplacer le volant
magnétique CDI et/ou le stator.
Clavette demi-lune
1. Contrôler:
Clavette demi-lune 1
Endommagement → Remplacer.PUNTI DI RIMOZIONE
Rotore
1. Togliere:
Dado (rotore) 1
Rondella 2
Utilizzare l’attrezzo di bloccaggio
rotore 3.
Attrezzo di bloccaggio
rotore:
YU-1235/90890-01235
2. Togliere:
Rotore 1
Utilizzare l’estrattore del volano
2.
NOTA:
Quando si installa l’estrattore del volano,
ruotarlo in senso antiorario.
Estrattore del volano:
YM-1189/90890-01189
CONTROLLO
Magnete CDI
1. Controllare:
Superficie interna del rotore a
Superficie esterna dello statore b
Danni → Verificare la centratura
e il cuscinetto dell’albero motore.
Se necessario, sostituire il
magnete CDI e/o lo statore.
Linguetta Woodruff
1. Controllare:
Linguetta Woodruff 1
Danno → Sostituire.
VOLANT MAGNETIQUE CDI
LICHTMASCHINE
MAGNETE CDI

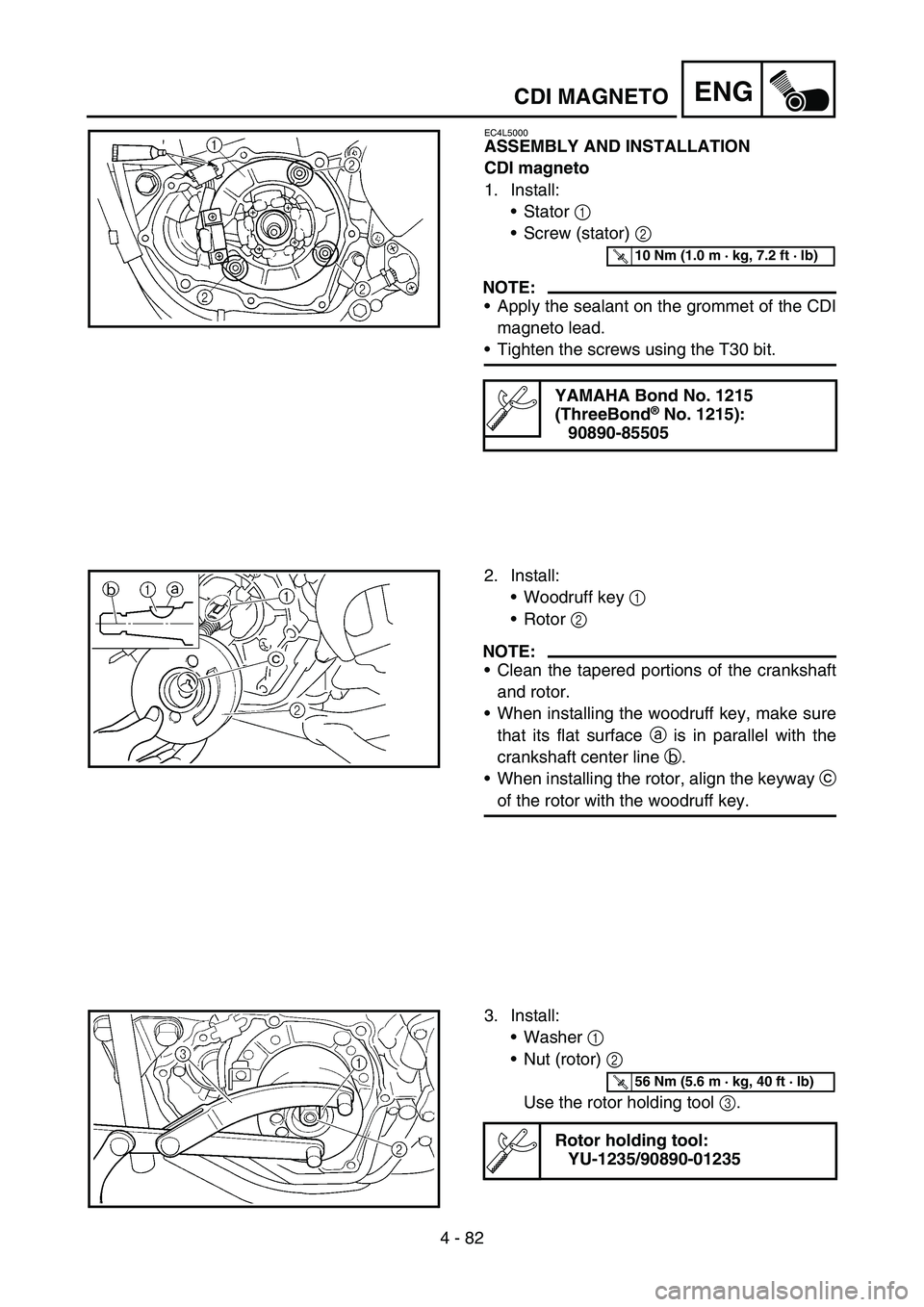

4 - 82
ENGCDI MAGNETO
EC4L5000
ASSEMBLY AND INSTALLATION
CDI magneto
1. Install:
Stator 1
Screw (stator) 2
NOTE:
Apply the sealant on the grommet of the CDI
magneto lead.
Tighten the screws using the T30 bit.
YAMAHA Bond No. 1215
(ThreeBond® No. 1215):
90890-85505
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
2. Install:
Woodruff key 1
Rotor 2
NOTE:
Clean the tapered portions of the crankshaft
and rotor.
When installing the woodruff key, make sure
that its flat surface a is in parallel with the
crankshaft center line b.
When installing the rotor, align the keyway c
of the rotor with the woodruff key.
3. Install:
Washer 1
Nut (rotor) 2
Use the rotor holding tool 3.
Rotor holding tool:
YU-1235/90890-01235
T R..56 Nm (5.6 m · kg, 40 ft · lb)

ENG

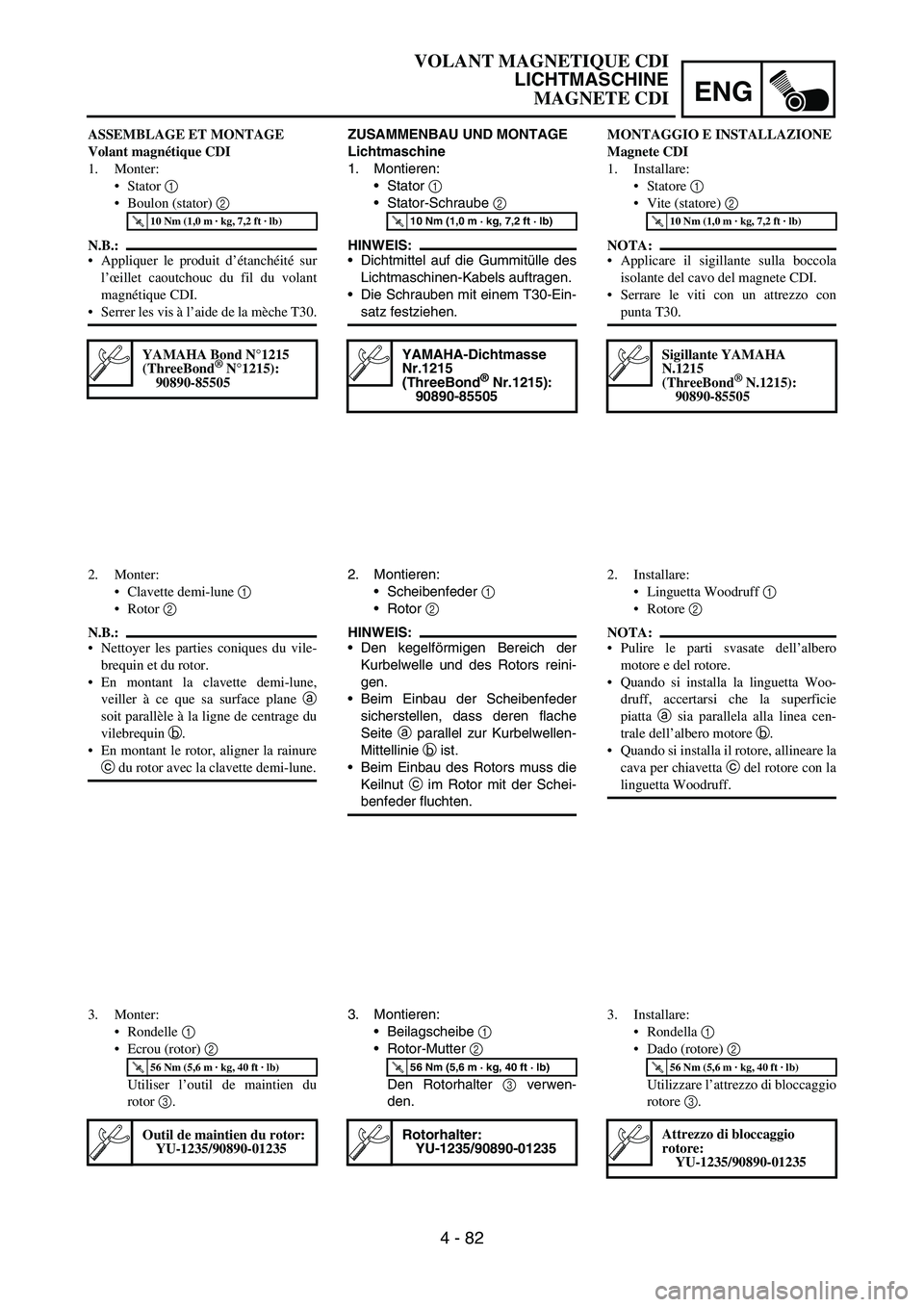

4 - 82
ZUSAMMENBAU UND MONTAGE
Lichtmaschine
1. Montieren:
Stator
1
Stator-Schraube
2
HINWEIS:
Dichtmittel auf die Gummitülle des
Lichtmaschinen-Kabels auftragen.
Die Schrauben mit einem T30-Ein-
satz festziehen.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
YAMAHA-Dichtmasse
Nr.1215
(ThreeBond
® Nr.1215):
90890-85505
2. Montieren:
Scheibenfeder
1
Rotor
2
HINWEIS:
Den kegelförmigen Bereich der
Kurbelwelle und des Rotors reini-
gen.
Beim Einbau der Scheibenfeder
sicherstellen, dass deren flache
Seite
a parallel zur Kurbelwellen-
Mittellinie
b ist.
Beim Einbau des Rotors muss die
Keilnut
c im Rotor mit der Schei-
benfeder fluchten.
3. Montieren:
Beilagscheibe
1
Rotor-Mutter
2
Den Rotorhalter
3 verwen-
den.
T R..56 Nm (5,6 m · kg, 40 ft · lb)
Rotorhalter:
YU-1235/90890-01235
ASSEMBLAGE ET MONTAGE
Volant magnétique CDI
1. Monter:
Stator 1
Boulon (stator) 2
N.B.:
Appliquer le produit d’étanchéité sur
l’œillet caoutchouc du fil du volant
magnétique CDI.
Serrer les vis à l’aide de la mèche T30.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
YAMAHA Bond N°1215
(ThreeBond® N°1215):
90890-85505
2. Monter:
Clavette demi-lune 1
Rotor 2
N.B.:
Nettoyer les parties coniques du vile-
brequin et du rotor.
En montant la clavette demi-lune,
veiller à ce que sa surface plane a
soit parallèle à la ligne de centrage du
vilebrequin b.
En montant le rotor, aligner la rainure
c du rotor avec la clavette demi-lune.
3. Monter:
Rondelle 1
Ecrou (rotor) 2
Utiliser l’outil de maintien du
rotor 3.
T R..56 Nm (5,6 m · kg, 40 ft · lb)
Outil de maintien du rotor:
YU-1235/90890-01235
MONTAGGIO E INSTALLAZIONE
Magnete CDI
1. Installare:
Statore 1
Vite (statore) 2
NOTA:
Applicare il sigillante sulla boccola
isolante del cavo del magnete CDI.
Serrare le viti con un attrezzo con
punta T30.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
Sigillante YAMAHA
N.1215
(ThreeBond
® N.1215):
90890-85505
2. Installare:
Linguetta Woodruff 1
Rotore 2
NOTA:
Pulire le parti svasate dell’albero
motore e del rotore.
Quando si installa la linguetta Woo-
druff, accertarsi che la superficie
piatta a sia parallela alla linea cen-
trale dell’albero motore b.
Quando si installa il rotore, allineare la
cava per chiavetta c del rotore con la
linguetta Woodruff.
3. Installare:
Rondella 1
Dado (rotore) 2
Utilizzare l’attrezzo di bloccaggio
rotore 3.
T R..56 Nm (5,6 m · kg, 40 ft · lb)
Attrezzo di bloccaggio
rotore:
YU-1235/90890-01235
VOLANT MAGNETIQUE CDI
LICHTMASCHINE
MAGNETE CDI

4 - 83
ENGCDI MAGNETO
4. Connect:
CDI magneto lead
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
5. Install:
Dowel pin
Gasket (left crankcase cover)
Left crankcase cover 1
Hose guide (cylinder head breather hose)
2
Bolt (left crankcase cover)
NOTE:
Tighten the bolts in stage, using a crisscross
pattern.
2
1
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
