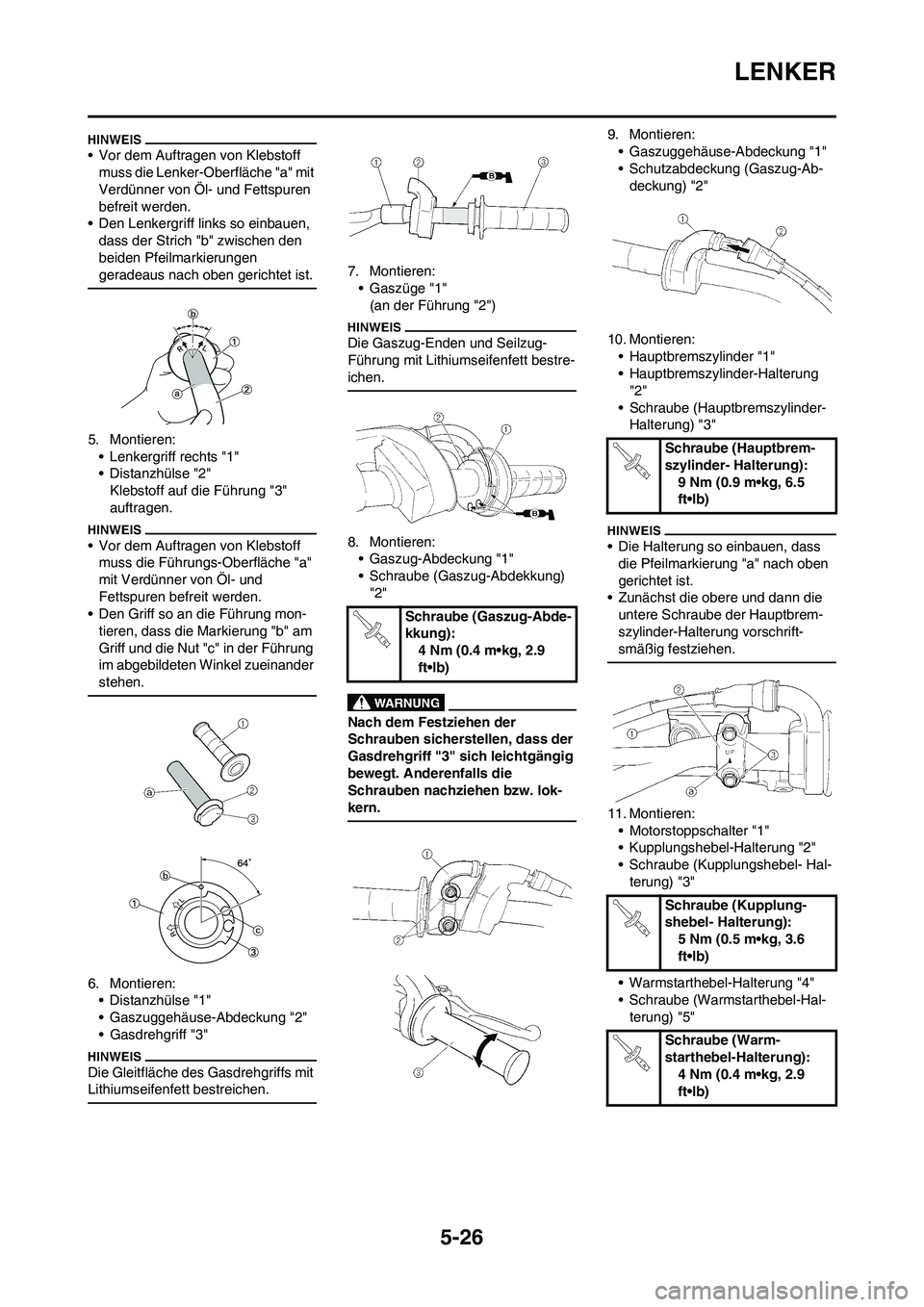

LENKER
• Vor dem Auftragen von Klebstoff
muss die Lenker-Oberfläche "a" mit
Verdünner von Öl- und Fettspuren
befreit werden.
• Den Lenkergriff links so einbauen,
dass der Strich "b" zwischen den
beiden Pfeilmarkierungen
geradeaus nach oben gerichtet ist.
5. Montieren:
• Lenkergriff rechts "1"
• Distanzhülse "2"
Klebstoff auf die Führung "3"
auftragen.
• Vor dem Auftragen von Klebstoff
muss die Führungs-Oberfläche "a"
mit Verdünner von Öl- und
Fettspuren befreit werden.
• Den Griff so an die Führung mon-
tieren, dass die Markierung "b" am
Griff und die Nut "c" in der Führung
im abgebildeten Winkel zueinander
stehen.
6. Montieren:
• Distanzhülse "1"
• Gaszuggehäuse-Abdeckung "2"
• Gasdrehgriff "3"
Die Gleitfläche des Gasdrehgriffs mit
Lithiumseifenfett bestreichen.
7. Montieren:
•Gaszüge "1"
(an der Führung "2")
Die Gaszug-Enden und Seilzug-
Führung mit Lithiumseifenfett bestre-
ichen.
8. Montieren:
• Gaszug-Abdeckung "1"
• Schraube (Gaszug-Abdekkung)
"2"
Nach dem Festziehen der
Schrauben sicherstellen, dass der
Gasdrehgriff "3" sich leichtgängig
bewegt. Anderenfalls die
Schrauben nachziehen bzw. lok-
kern.
9. Montieren:
• Gaszuggehäuse-Abdeckung "1"
• Schutzabdeckung (Gaszug-Ab-
deckung) "2"
10. Montieren:
• Hauptbremszylinder "1"
• Hauptbremszylinder-Halterung
"2"
• Schraube (Hauptbremszylinder-
Halterung) "3"
• Die Halterung so einbauen, dass
die Pfeilmarkierung "a" nach oben
gerichtet ist.
• Zunächst die obere und dann die
untere Schraube der Hauptbrem-
szylinder-Halterung vorschrift-
smäßig festziehen.
11. Montieren:
• Motorstoppschalter "1"
• Kupplungshebel-Halterung "2"
• Schraube (Kupplungshebel- Hal-
terung) "3"
• Warmstarthebel-Halterung "4"
• Schraube (Warmstarthebel-Hal-
terung) "5"
Schraube (Gaszug-Abde-
kkung):
4 Nm (0.4 m•kg, 2.9
ft•lb)
Schraube (Hauptbrem-
szylinder- Halterung):
9 Nm (0.9 m•kg, 6.5
ft•lb)
Schraube (Kupplung-
shebel- Halterung):
5 Nm (0.5 m•kg, 3.6
ft•lb)
Schraube (Warm-
starthebel-Halterung):
4 Nm (0.4 m•kg, 2.9
ft•lb)

5-27

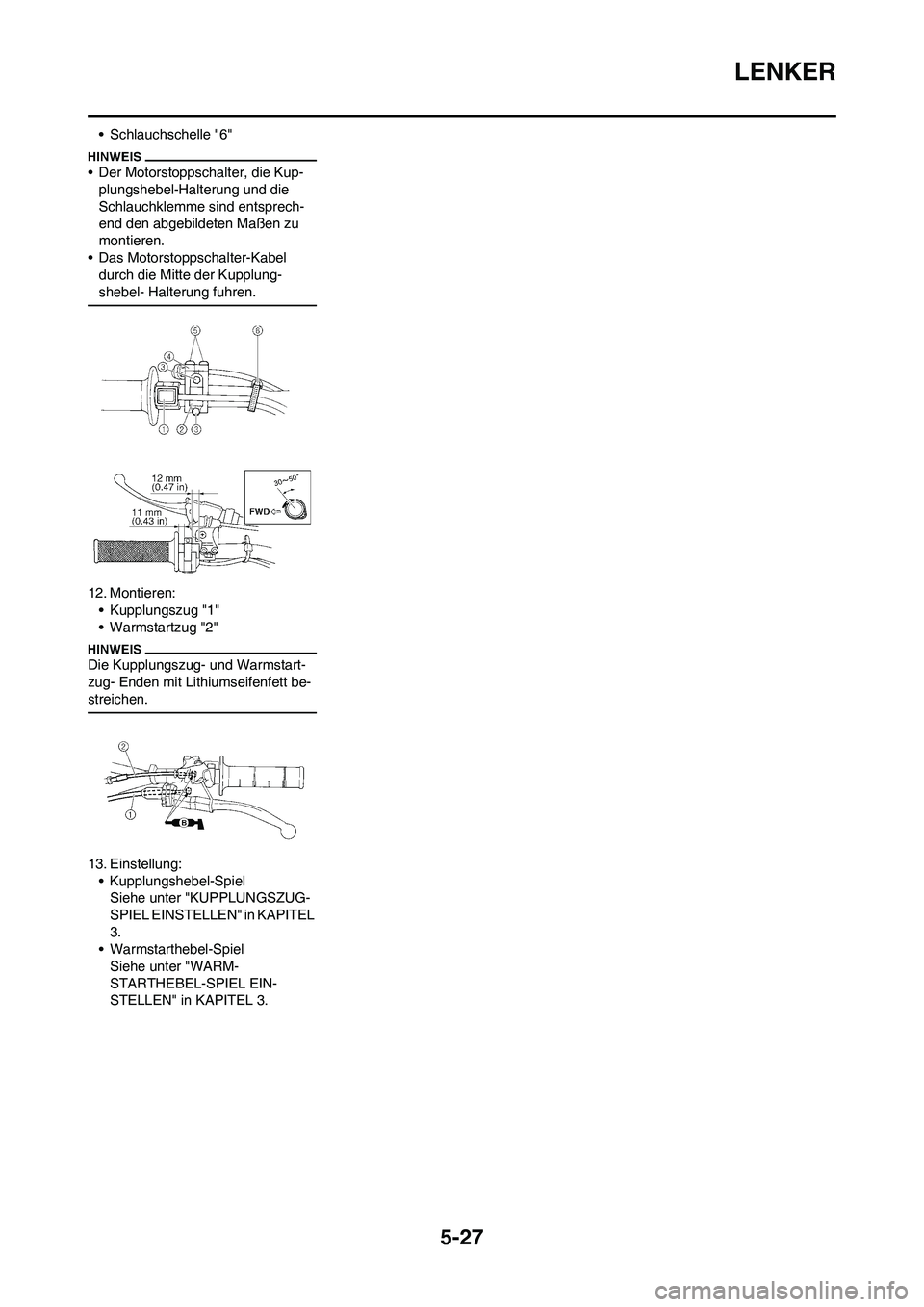

LENKER
• Schlauchschelle "6"
• Der Motorstoppschalter, die Kup-
plungshebel-Halterung und die
Schlauchklemme sind entsprech-
end den abgebildeten Maßen zu
montieren.
• Das Motorstoppschalter-Kabel
durch die Mitte der Kupplung-
shebel- Halterung fuhren.
12. Montieren:
• Kupplungszug "1"
•Warmstartzug "2"
Die Kupplungszug- und Warmstart-
zug- Enden mit Lithiumseifenfett be-
streichen.
13. Einstellung:
• Kupplungshebel-Spiel
Siehe unter "KUPPLUNGSZUG-
SPIEL EINSTELLEN" in KAPITEL
3.
• Warmstarthebel-Spiel
Siehe unter "WARM-
STARTHEBEL-SPIEL EIN-
STELLEN" in KAPITEL 3.

5-28

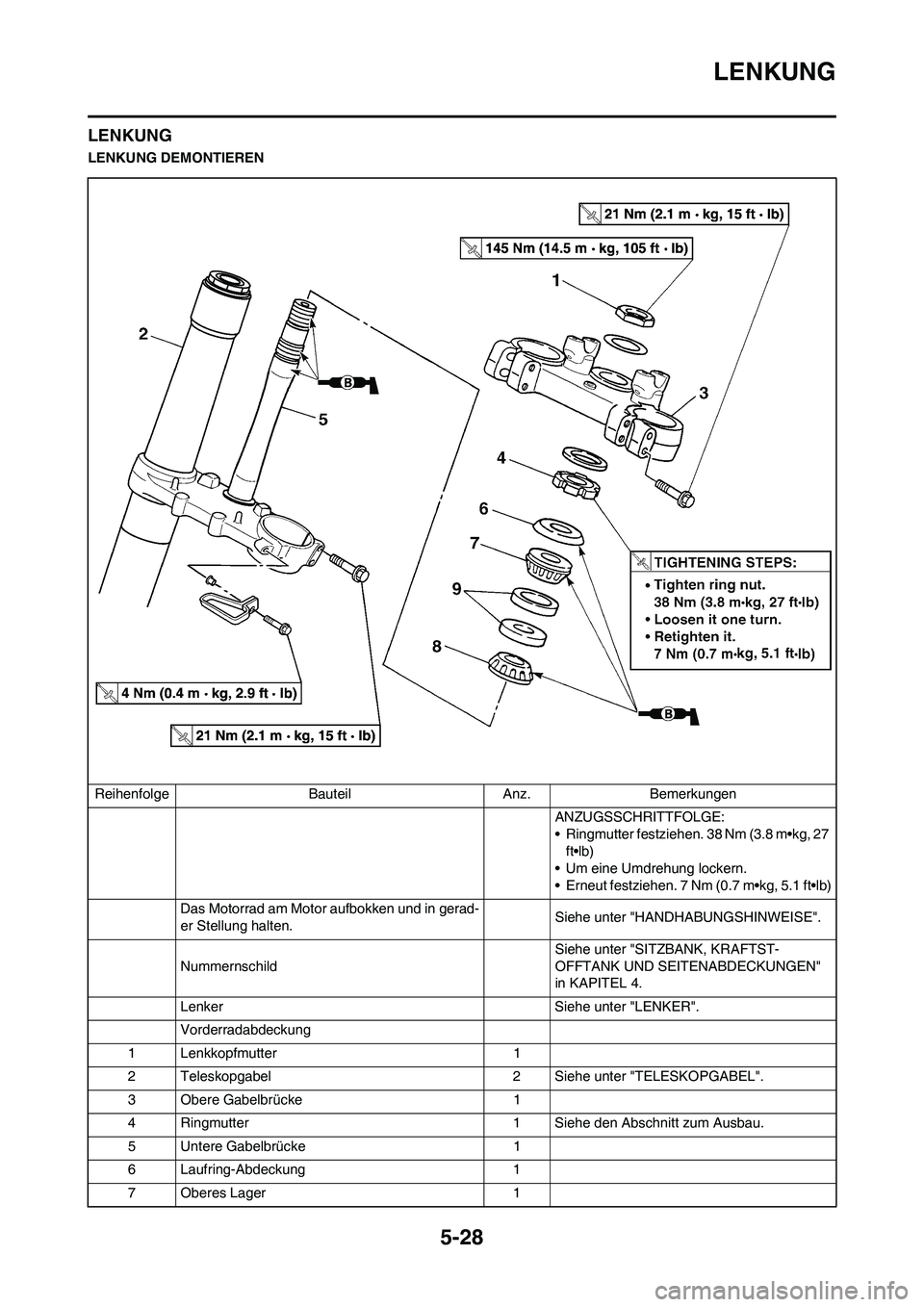

LENKUNG
LENKUNG
LENKUNG DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
ANZUGSSCHRITTFOLGE:
• Ringmutter festziehen. 38 Nm (3.8 m•kg, 27
ft•lb)
• Um eine Umdrehung lockern.
• Erneut festziehen. 7 Nm (0.7 m•kg, 5.1 ft•lb)
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
NummernschildSiehe unter "SITZBANK, KRAFTST-
OFFTANK UND SEITENABDECKUNGEN"
in KAPITEL 4.
Lenker Siehe unter "LENKER".
Vorderradabdeckung
1 Lenkkopfmutter 1
2 Teleskopgabel 2 Siehe unter "TELESKOPGABEL".
3 Obere Gabelbrücke 1
4 Ringmutter 1 Siehe den Abschnitt zum Ausbau.
5 Untere Gabelbrücke 1
6 Laufring-Abdeckung 1
7 Oberes Lager 1

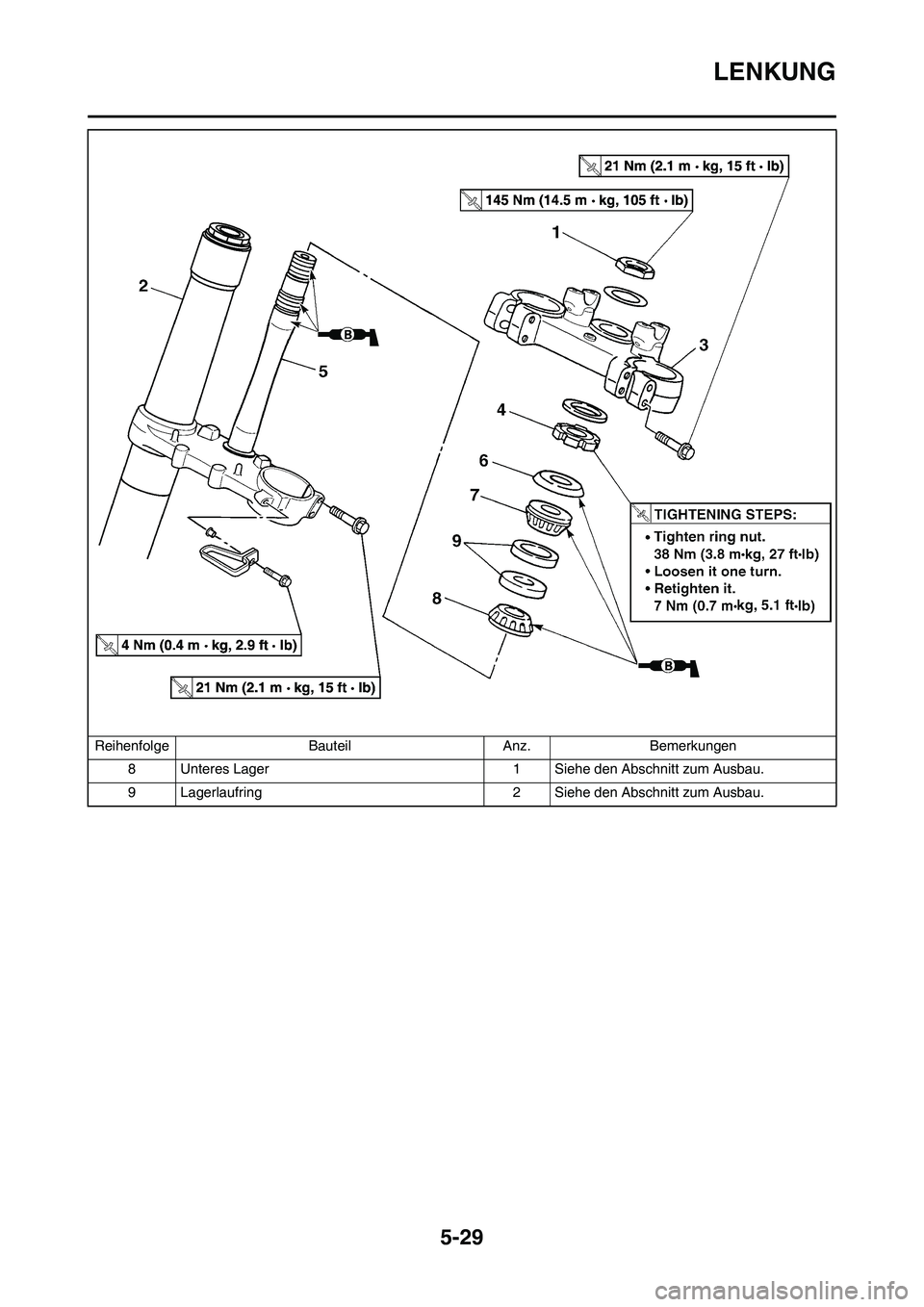

5-29
LENKUNG
8 Unteres Lager 1 Siehe den Abschnitt zum Ausbau.
9 Lagerlaufring 2 Siehe den Abschnitt zum Ausbau. Reihenfolge Bauteil Anz. Bemerkungen

5-30
LENKUNG

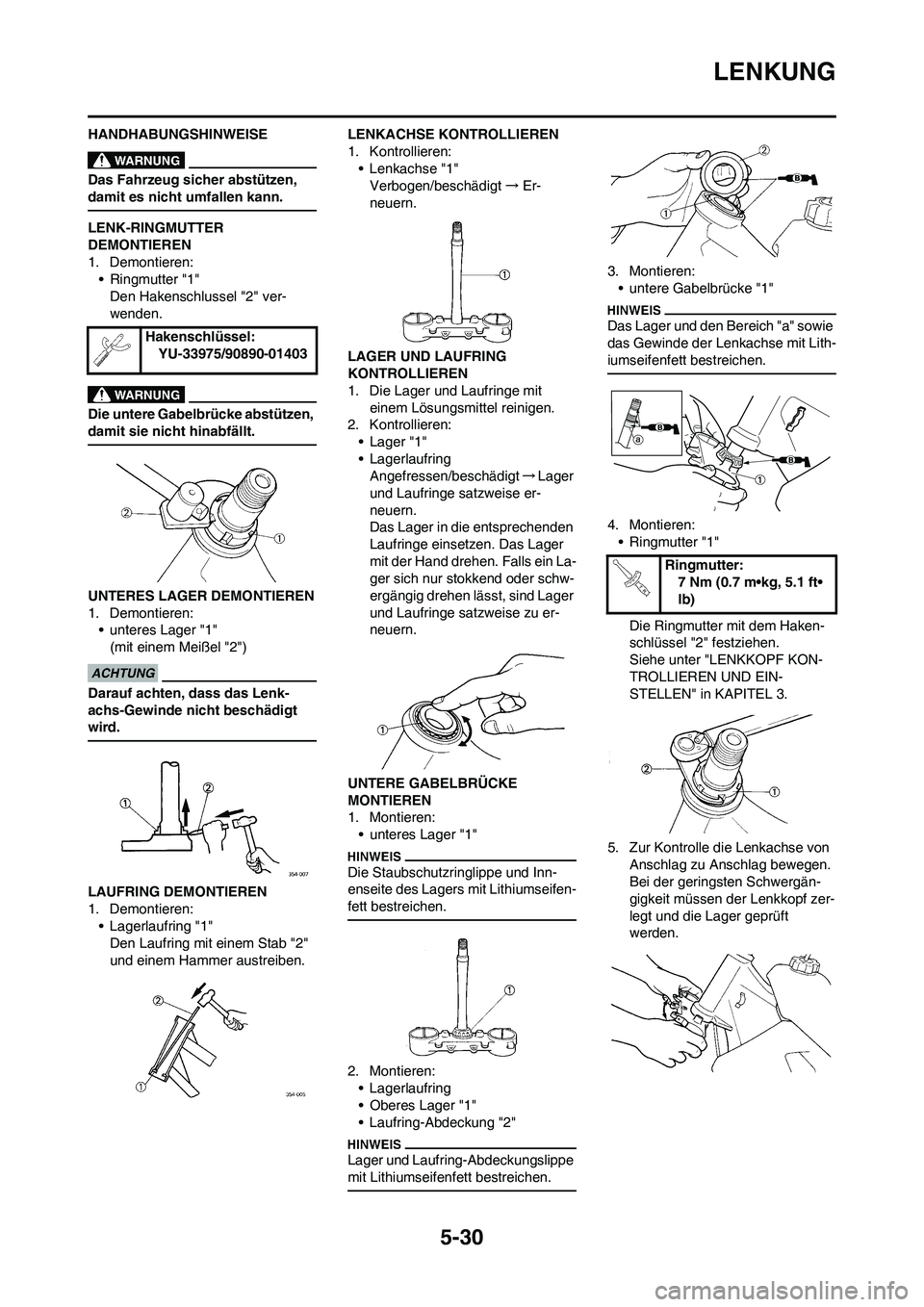

HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
LENK-RINGMUTTER
DEMONTIEREN
1. Demontieren:
• Ringmutter "1"
Den Hakenschlussel "2" ver-
wenden.
Die untere Gabelbrücke abstützen,
damit sie nicht hinabfällt.
UNTERES LAGER DEMONTIEREN
1. Demontieren:
• unteres Lager "1"
(mit einem Meißel "2")
Darauf achten, dass das Lenk-
achs-Gewinde nicht beschädigt
wird.
LAUFRING DEMONTIEREN
1. Demontieren:
• Lagerlaufring "1"
Den Laufring mit einem Stab "2"
und einem Hammer austreiben.LENKACHSE KONTROLLIEREN
1. Kontrollieren:
• Lenkachse "1"
Verbogen/beschädigt→Er-
neuern.
LAGER UND LAUFRING
KONTROLLIEREN
1. Die Lager und Laufringe mit
einem Lösungsmittel reinigen.
2. Kontrollieren:
• Lager "1"
• Lagerlaufring
Angefressen/beschädigt→Lager
und Laufringe satzweise er-
neuern.
Das Lager in die entsprechenden
Laufringe einsetzen. Das Lager
mit der Hand drehen. Falls ein La-
ger sich nur stokkend oder schw-
ergängig drehen lässt, sind Lager
und Laufringe satzweise zu er-
neuern.
UNTERE GABELBRÜCKE
MONTIEREN
1. Montieren:
• unteres Lager "1"
Die Staubschutzringlippe und Inn-
enseite des Lagers mit Lithiumseifen-
fett bestreichen.
2. Montieren:
• Lagerlaufring
• Oberes Lager "1"
• Laufring-Abdeckung "2"
Lager und Laufring-Abdeckungslippe
mit Lithiumseifenfett bestreichen.
3. Montieren:
• untere Gabelbrücke "1"
Das Lager und den Bereich "a" sowie
das Gewinde der Lenkachse mit Lith-
iumseifenfett bestreichen.
4. Montieren:
• Ringmutter "1"
Die Ringmutter mit dem Haken-
schlüssel "2" festziehen.
Siehe unter "LENKKOPF KON-
TROLLIEREN UND EIN-
STELLEN" in KAPITEL 3.
5. Zur Kontrolle die Lenkachse von
Anschlag zu Anschlag bewegen.
Bei der geringsten Schwergän-
gigkeit müssen der Lenkkopf zer-
legt und die Lager geprüft
werden. Hakenschlüssel:
YU-33975/90890-01403
Ringmutter:
7 Nm (0.7 m•kg, 5.1 ft•
lb)

5-31
LENKUNG

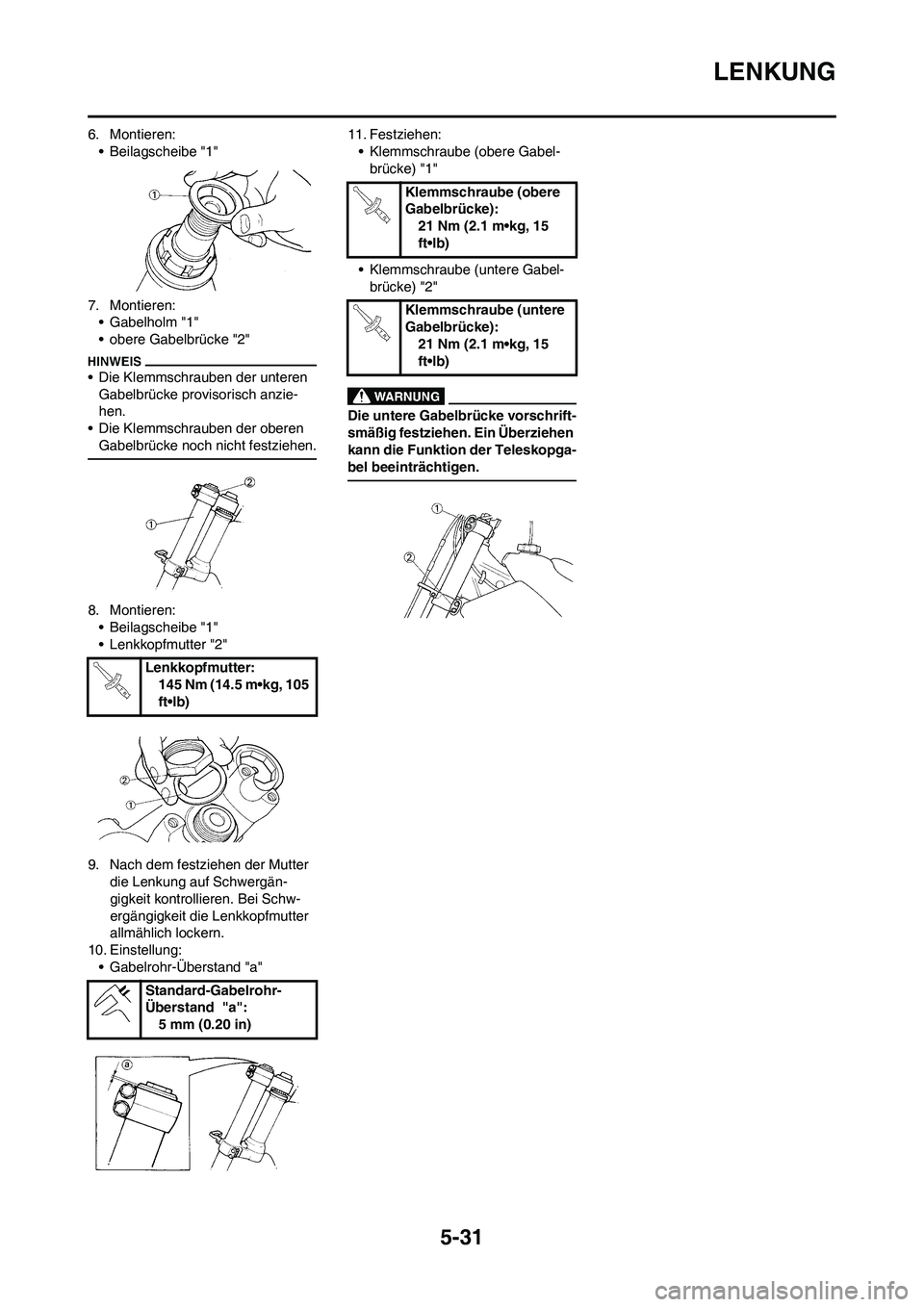

6. Montieren:
• Beilagscheibe "1"
7. Montieren:
• Gabelholm "1"
• obere Gabelbrücke "2"
• Die Klemmschrauben der unteren
Gabelbrücke provisorisch anzie-
hen.
• Die Klemmschrauben der oberen
Gabelbrücke noch nicht festziehen.
8. Montieren:
• Beilagscheibe "1"
• Lenkkopfmutter "2"
9. Nach dem festziehen der Mutter
die Lenkung auf Schwergän-
gigkeit kontrollieren. Bei Schw-
ergängigkeit die Lenkkopfmutter
allmählich lockern.
10. Einstellung:
• Gabelrohr-Überstand "a"11. Festziehen:
• Klemmschraube (obere Gabel-
brücke) "1"
• Klemmschraube (untere Gabel-
brücke) "2"
Die untere Gabelbrücke vorschrift-
smäßig festziehen. Ein Überziehen
kann die Funktion der Teleskopga-
bel beeinträchtigen.
Lenkkopfmutter:
145 Nm (14.5 m•kg, 105
ft•lb)
Standard-Gabelrohr-
Überstand "a":
5 mm (0.20 in)
Klemmschraube (obere
Gabelbrücke):
21 Nm (2.1 m•kg, 15
ft•lb)
Klemmschraube (untere
Gabelbrücke):
21 Nm (2.1 m•kg, 15
ft•lb)

5-32

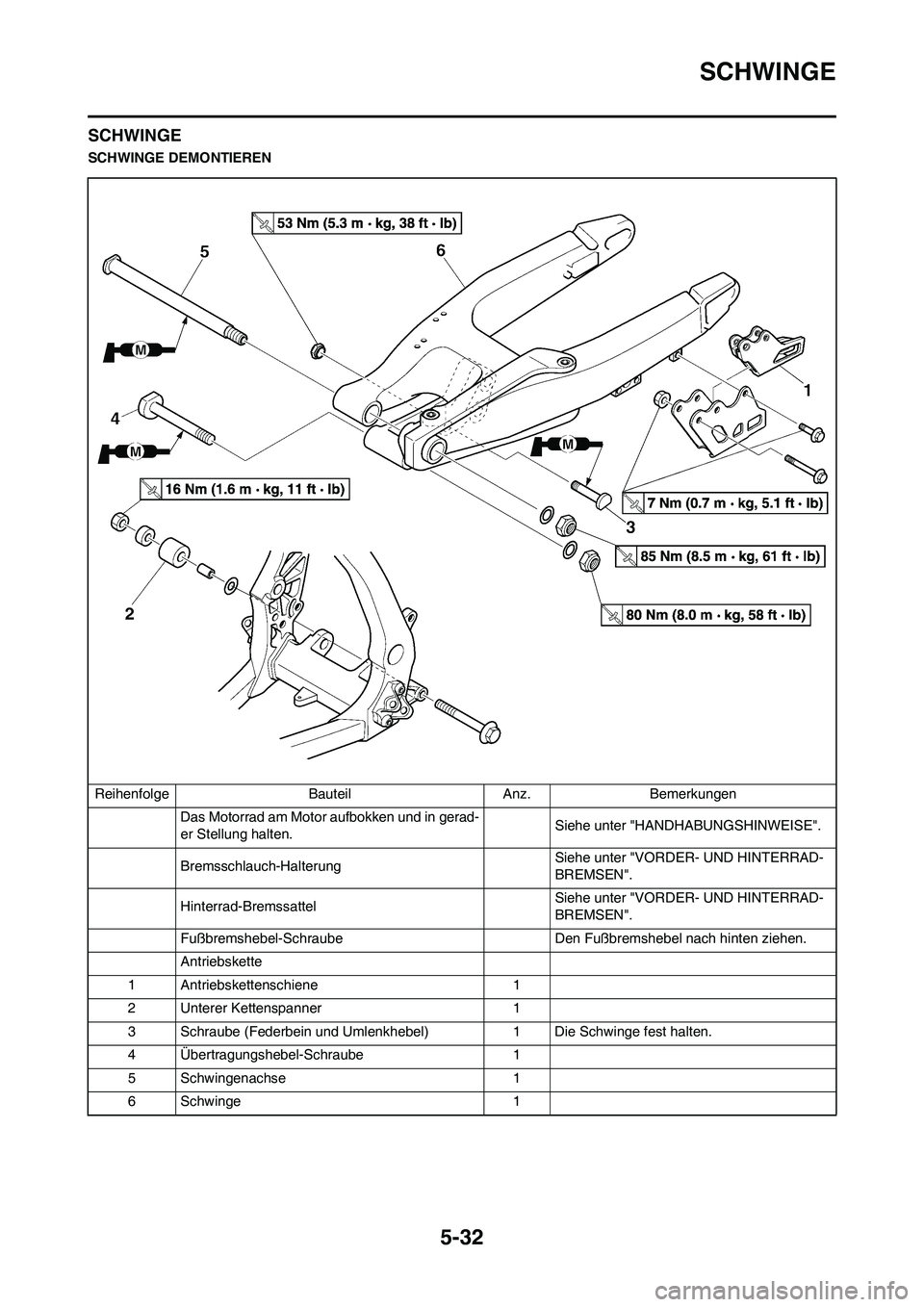

SCHWINGE
SCHWINGE
SCHWINGE DEMONTIEREN
Reihenfolge Bauteil Anz. Bemerkungen
Das Motorrad am Motor aufbokken und in gerad-
er Stellung halten.Siehe unter "HANDHABUNGSHINWEISE".
Bremsschlauch-Halterung Siehe unter "VORDER- UND HINTERRAD-
BREMSEN".
Hinterrad-BremssattelSiehe unter "VORDER- UND HINTERRAD-
BREMSEN".
Fußbremshebel-Schraube Den Fußbremshebel nach hinten ziehen.
Antriebskette
1 Antriebskettenschiene 1
2 Unterer Kettenspanner 1
3 Schraube (Federbein und Umlenkhebel) 1 Die Schwinge fest halten.
4 Übertragungshebel-Schraube 1
5 Schwingenachse 1
6Schwinge 1

5-33
SCHWINGE

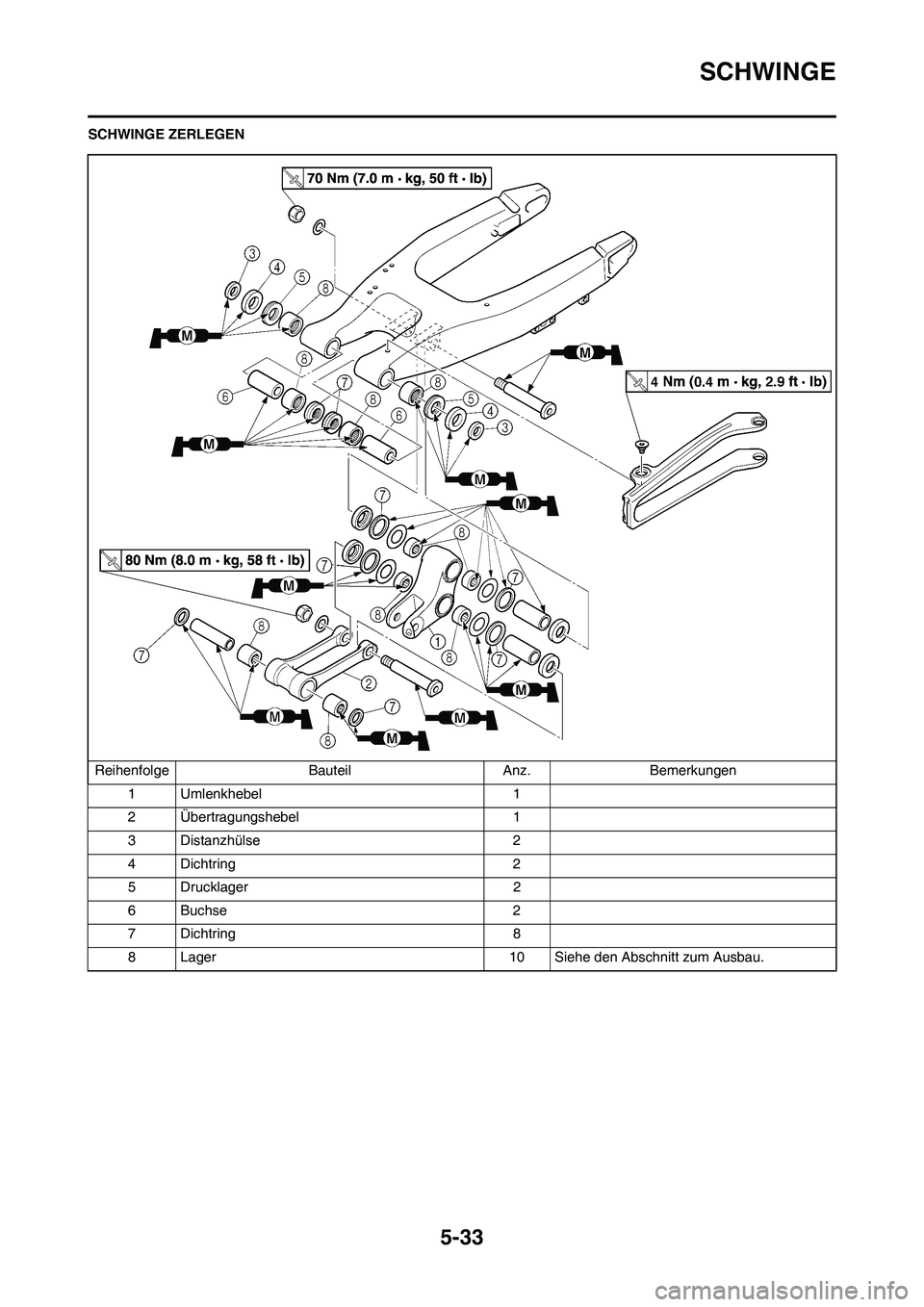

SCHWINGE ZERLEGEN
Reihenfolge Bauteil Anz. Bemerkungen
1 Umlenkhebel 1
2 Übertragungshebel 1
3 Distanzhülse 2
4 Dichtring 2
5 Drucklager 2
6 Buchse 2
7 Dichtring 8
8 Lager 10 Siehe den Abschnitt zum Ausbau.

5-34
SCHWINGE

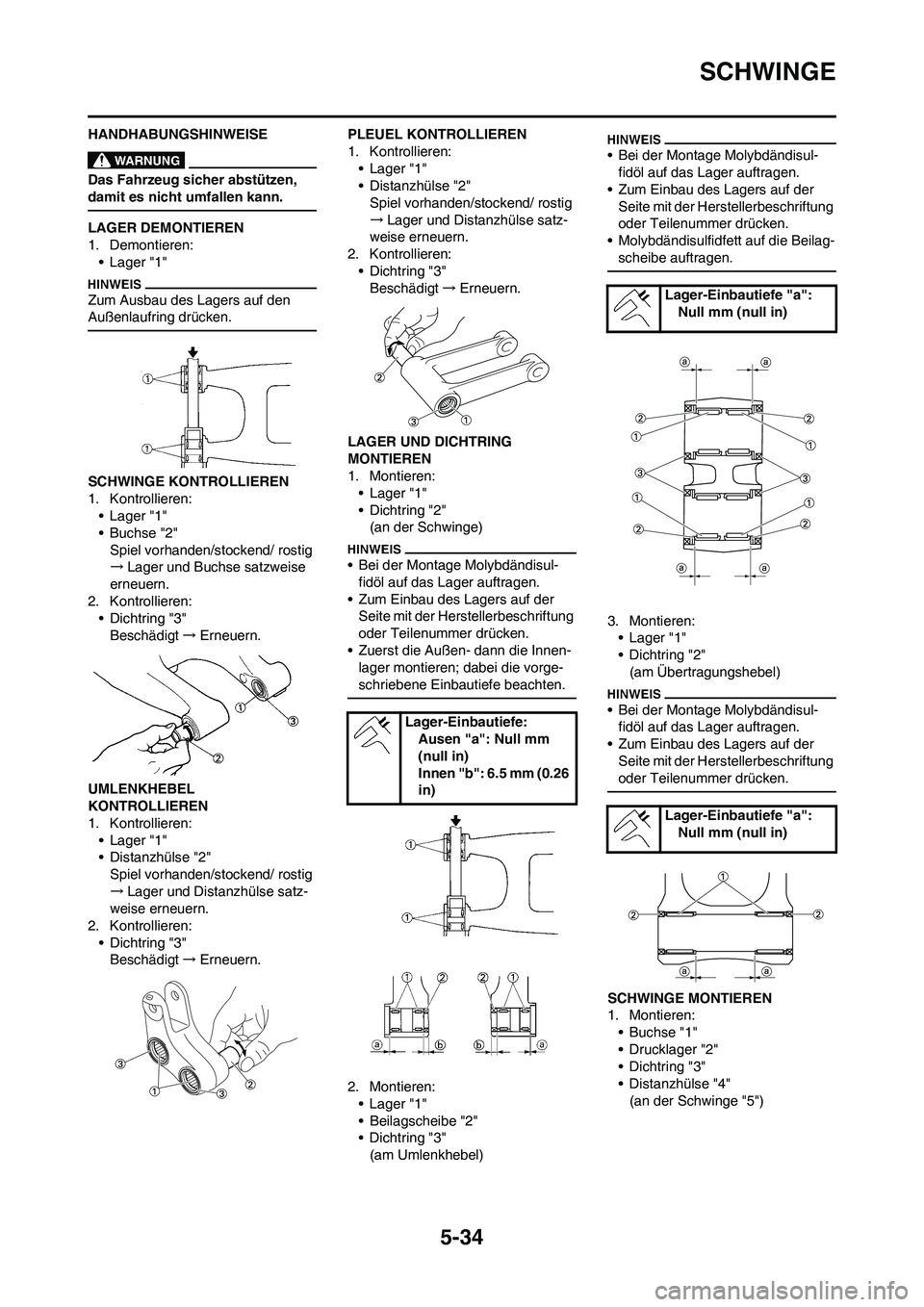

HANDHABUNGSHINWEISE
Das Fahrzeug sicher abstützen,
damit es nicht umfallen kann.
LAGER DEMONTIEREN
1. Demontieren:
• Lager "1"
Zum Ausbau des Lagers auf den
Außenlaufring drücken.
SCHWINGE KONTROLLIEREN
1. Kontrollieren:
• Lager "1"
• Buchse "2"
Spiel vorhanden/stockend/ rostig
→Lager und Buchse satzweise
erneuern.
2. Kontrollieren:
• Dichtring "3"
Beschädigt→Erneuern.
UMLENKHEBEL
KONTROLLIEREN
1. Kontrollieren:
• Lager "1"
• Distanzhülse "2"
Spiel vorhanden/stockend/ rostig
→Lager und Distanzhülse satz-
weise erneuern.
2. Kontrollieren:
• Dichtring "3"
Beschädigt→Erneuern.PLEUEL KONTROLLIEREN
1. Kontrollieren:
• Lager "1"
• Distanzhülse "2"
Spiel vorhanden/stockend/ rostig
→Lager und Distanzhülse satz-
weise erneuern.
2. Kontrollieren:
• Dichtring "3"
Beschädigt→Erneuern.
LAGER UND DICHTRING
MONTIEREN
1. Montieren:
• Lager "1"
• Dichtring "2"
(an der Schwinge)
• Bei der Montage Molybdändisul-
fidöl auf das Lager auftragen.
• Zum Einbau des Lagers auf der
Seite mit der Herstellerbeschriftung
oder Teilenummer drücken.
• Zuerst die Außen- dann die Innen-
lager montieren; dabei die vorge-
schriebene Einbautiefe beachten.
2. Montieren:
• Lager "1"
• Beilagscheibe "2"
• Dichtring "3"
(am Umlenkhebel)
• Bei der Montage Molybdändisul-
fidöl auf das Lager auftragen.
• Zum Einbau des Lagers auf der
Seite mit der Herstellerbeschriftung
oder Teilenummer drücken.
• Molybdändisulfidfett auf die Beilag-
scheibe auftragen.
3. Montieren:
• Lager "1"
• Dichtring "2"
(am Übertragungshebel)
• Bei der Montage Molybdändisul-
fidöl auf das Lager auftragen.
• Zum Einbau des Lagers auf der
Seite mit der Herstellerbeschriftung
oder Teilenummer drücken.
SCHWINGE MONTIEREN
1. Montieren:
• Buchse "1"
• Drucklager "2"
• Dichtring "3"
• Distanzhülse "4"
(an der Schwinge "5")
Lager-Einbautiefe:
Ausen "a": Null mm
(null in)
Innen "b": 6.5 mm (0.26
in)
Lager-Einbautiefe "a":
Null mm (null in)
Lager-Einbautiefe "a":

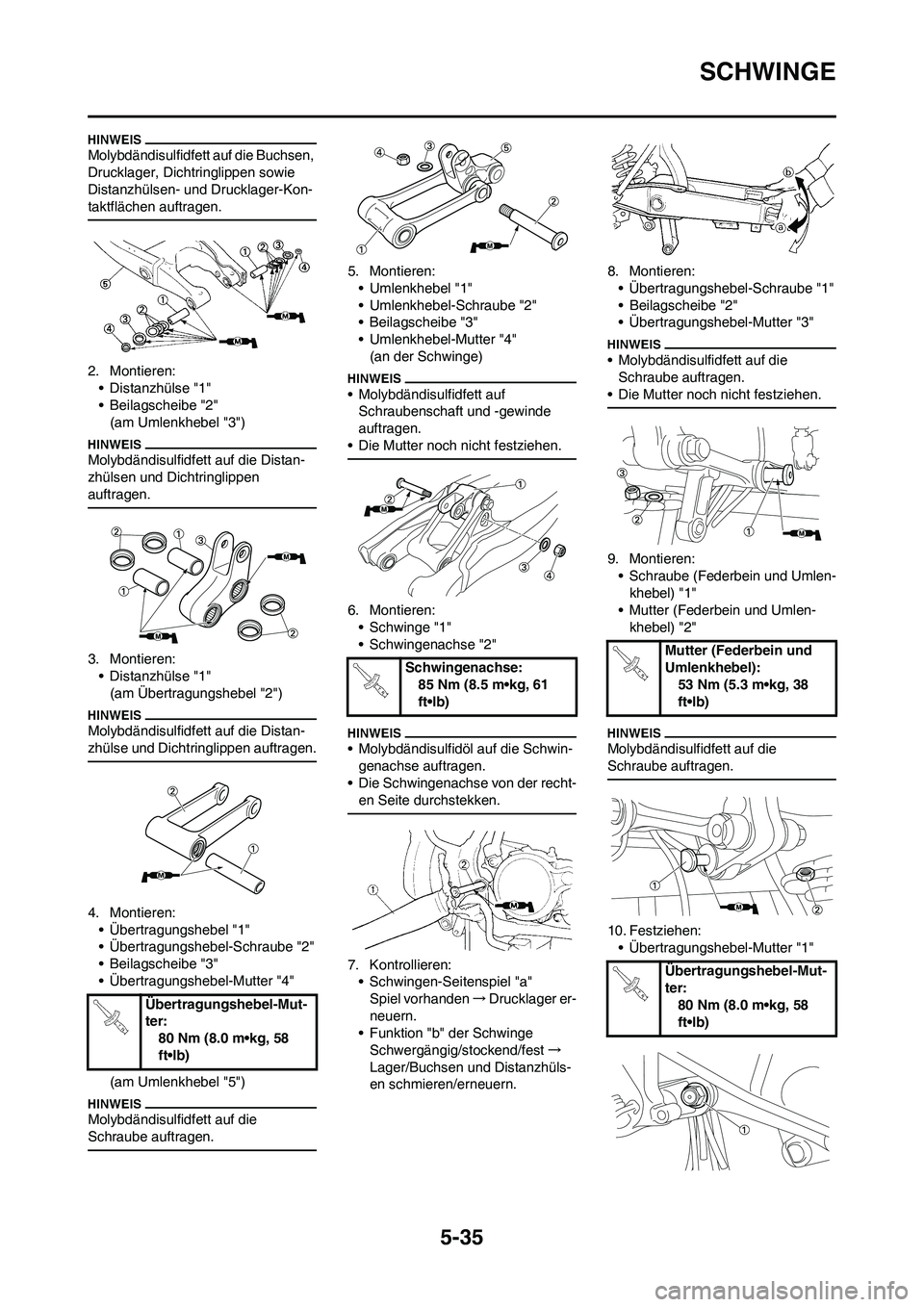

Null mm (null in)

5-35
SCHWINGE
Molybdändisulfidfett auf die Buchsen,
Drucklager, Dichtringlippen sowie
Distanzhülsen- und Drucklager-Kon-
taktflächen auftragen.
2. Montieren:
• Distanzhülse "1"
• Beilagscheibe "2"
(am Umlenkhebel "3")
Molybdändisulfidfett auf die Distan-
zhülsen und Dichtringlippen
auftragen.
3. Montieren:
• Distanzhülse "1"
(am Übertragungshebel "2")
Molybdändisulfidfett auf die Distan-
zhülse und Dichtringlippen auftragen.
4. Montieren:
• Übertragungshebel "1"
• Übertragungshebel-Schraube "2"
• Beilagscheibe "3"
• Übertragungshebel-Mutter "4"
(am Umlenkhebel "5")
Molybdändisulfidfett auf die
Schraube auftragen.
5. Montieren:
• Umlenkhebel "1"
• Umlenkhebel-Schraube "2"
• Beilagscheibe "3"
• Umlenkhebel-Mutter "4"
(an der Schwinge)
• Molybdändisulfidfett auf
Schraubenschaft und -gewinde
auftragen.
• Die Mutter noch nicht festziehen.
6. Montieren:
• Schwinge "1"
• Schwingenachse "2"
• Molybdändisulfidöl auf die Schwin-
genachse auftragen.
• Die Schwingenachse von der recht-
en Seite durchstekken.
7. Kontrollieren:
• Schwingen-Seitenspiel "a"
Spiel vorhanden→Drucklager er-
neuern.
• Funktion "b" der Schwinge
Schwergängig/stockend/fest→
Lager/Buchsen und Distanzhüls-
en schmieren/erneuern.8. Montieren:
• Übertragungshebel-Schraube "1"
• Beilagscheibe "2"
• Übertragungshebel-Mutter "3"
• Molybdändisulfidfett auf die
Schraube auftragen.
• Die Mutter noch nicht festziehen.
9. Montieren:
• Schraube (Federbein und Umlen-
khebel) "1"
• Mutter (Federbein und Umlen-
khebel) "2"
Molybdändisulfidfett auf die
Schraube auftragen.
10. Festziehen:
• Übertragungshebel-Mutter "1"
Übertragungshebel-Mut-
ter:
80 Nm (8.0 m•kg, 58
ft•lb)
Schwingenachse:
85 Nm (8.5 m•kg, 61
ft•lb)
Mutter (Federbein und
Umlenkhebel):
53 Nm (5.3 m•kg, 38
ft•lb)
Übertragungshebel-Mut-
ter:
80 Nm (8.0 m•kg, 58
ft•lb)
