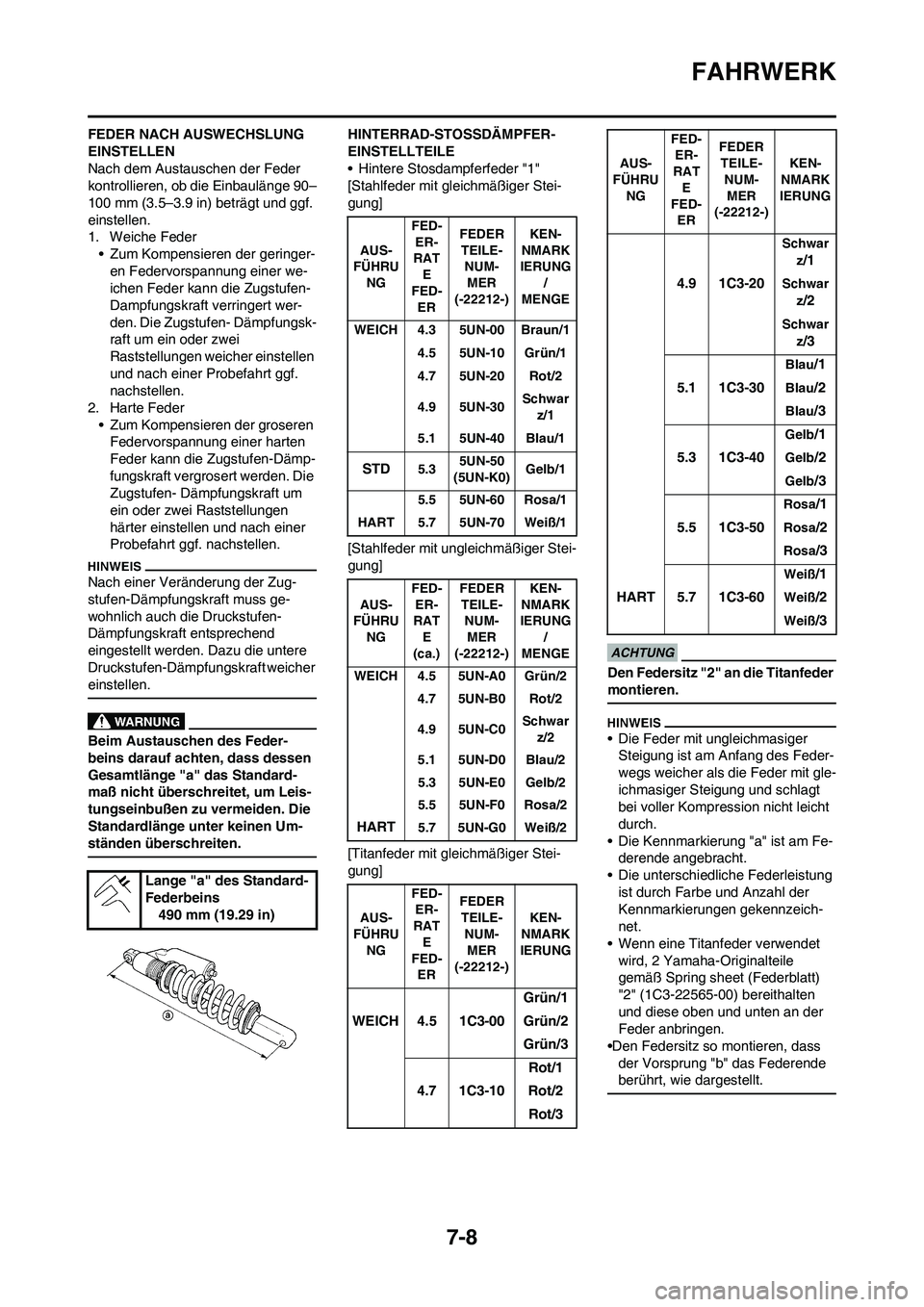

FAHRWERK
FEDER NACH AUSWECHSLUNG
EINSTELLEN
Nach dem Austauschen der Feder
kontrollieren, ob die Einbaulänge 90–
100 mm (3.5–3.9 in) beträgt und ggf.
einstellen.
1. Weiche Feder
• Zum Kompensieren der geringer-
en Federvorspannung einer we-
ichen Feder kann die Zugstufen-
Dampfungskraft verringert wer-
den. Die Zugstufen- Dämpfungsk-
raft um ein oder zwei
Raststellungen weicher einstellen
und nach einer Probefahrt ggf.
nachstellen.
2. Harte Feder
• Zum Kompensieren der groseren
Federvorspannung einer harten
Feder kann die Zugstufen-Dämp-
fungskraft vergrosert werden. Die
Zugstufen- Dämpfungskraft um
ein oder zwei Raststellungen
härter einstellen und nach einer
Probefahrt ggf. nachstellen.
Nach einer Veränderung der Zug-
stufen-Dämpfungskraft muss ge-
wohnlich auch die Druckstufen-
Dämpfungskraft entsprechend
eingestellt werden. Dazu die untere
Druckstufen-Dämpfungskraft weicher
einstellen.
Beim Austauschen des Feder-
beins darauf achten, dass dessen
Gesamtlänge "a" das Standard-
maß nicht überschreitet, um Leis-
tungseinbußen zu vermeiden. Die
Standardlänge unter keinen Um-
ständen überschreiten.
HINTERRAD-STOSSDÄMPFER-
EINSTELLTEILE
• Hintere Stosdampferfeder "1"
[Stahlfeder mit gleichmäßiger Stei-
gung]
[Stahlfeder mit ungleichmäßiger Stei-
gung]
[Titanfeder mit gleichmäßiger Stei-
gung]
Den Federsitz "2" an die Titanfeder
montieren.
• Die Feder mit ungleichmasiger
Steigung ist am Anfang des Feder-
wegs weicher als die Feder mit gle-
ichmasiger Steigung und schlagt
bei voller Kompression nicht leicht
durch.
• Die Kennmarkierung "a" ist am Fe-
derende angebracht.
• Die unterschiedliche Federleistung
ist durch Farbe und Anzahl der
Kennmarkierungen gekennzeich-
net.
• Wenn eine Titanfeder verwendet
wird, 2 Yamaha-Originalteile
gemäß Spring sheet (Federblatt)
"2" (1C3-22565-00) bereithalten
und diese oben und unten an der
Feder anbringen.
•Den Federsitz so montieren, dass
der Vorsprung "b" das Federende
berührt, wie dargestellt.
Lange "a" des Standard-
Federbeins
490 mm (19.29 in)
AUS-
FÃœHRU
NGFED-
ER-
RAT
E
FED-
ERFEDER
TEILE-
NUM-
M E R
(-22212-)KEN-
NMARK
IERUNG
/
MENGE
WEICH 4.3 5UN-00 Braun/1
4.5 5UN-10 Grün/1
4.7 5UN-20 Rot/2
4.9 5UN-30Schwar
z/1
5.1 5UN-40 Blau/1
STD5.35UN-50
(5UN-K0)Gelb/1
HART5.5 5UN-60 Rosa/1
5.7 5UN-70 Weiß/1
AUS-
FÃœHRU
NGFED-
ER-
RAT
E
(ca.)FEDER
TEILE-
NUM-
M E R
(-22212-)KEN-
NMARK
IERUNG
/
MENGE
WEICH 4.5 5UN-A0 Grün/2
4.7 5UN-B0 Rot/2
4.9 5UN-C0Schwar
z/2
5.1 5UN-D0 Blau/2
HART
5.3 5UN-E0 Gelb/2
5.5 5UN-F0 Rosa/2
5.7 5UN-G0 Weiß/2
AUS-
FÃœHRU
NGFED-
ER-
RAT
E
FED-
ERFEDER
TEILE-
NUM-
M E R
(-22212-)KEN-
NMARK
IERUNG
Grün/1
WEICH 4.5 1C3-00 Grün/2
Grün/3
Rot/1
4.7 1C3-10 Rot/2
Rot/3
Schwar
z
/1
4.9 1C3-20
Schwar
z
/2
Schwar
z
/3
Blau/1
5.1 1C3-30
Blau/2
Blau/3
Gelb/1
5.3 1C3-40
Gelb/2
Gelb/3
Rosa/1
5.5 1C3-50
Rosa/2
Rosa/3
Weiß/1
HART 5.7 1C3-60
Weiß/2
Weiß/3
AUS-
FÃœHRU
NGFED-
ER-
RAT
E
FED-
ERFEDER
TEILE-
NUM-
M E R
(-22212-)KEN-
NMARK
IERUNG

7-9
FAHRWERK

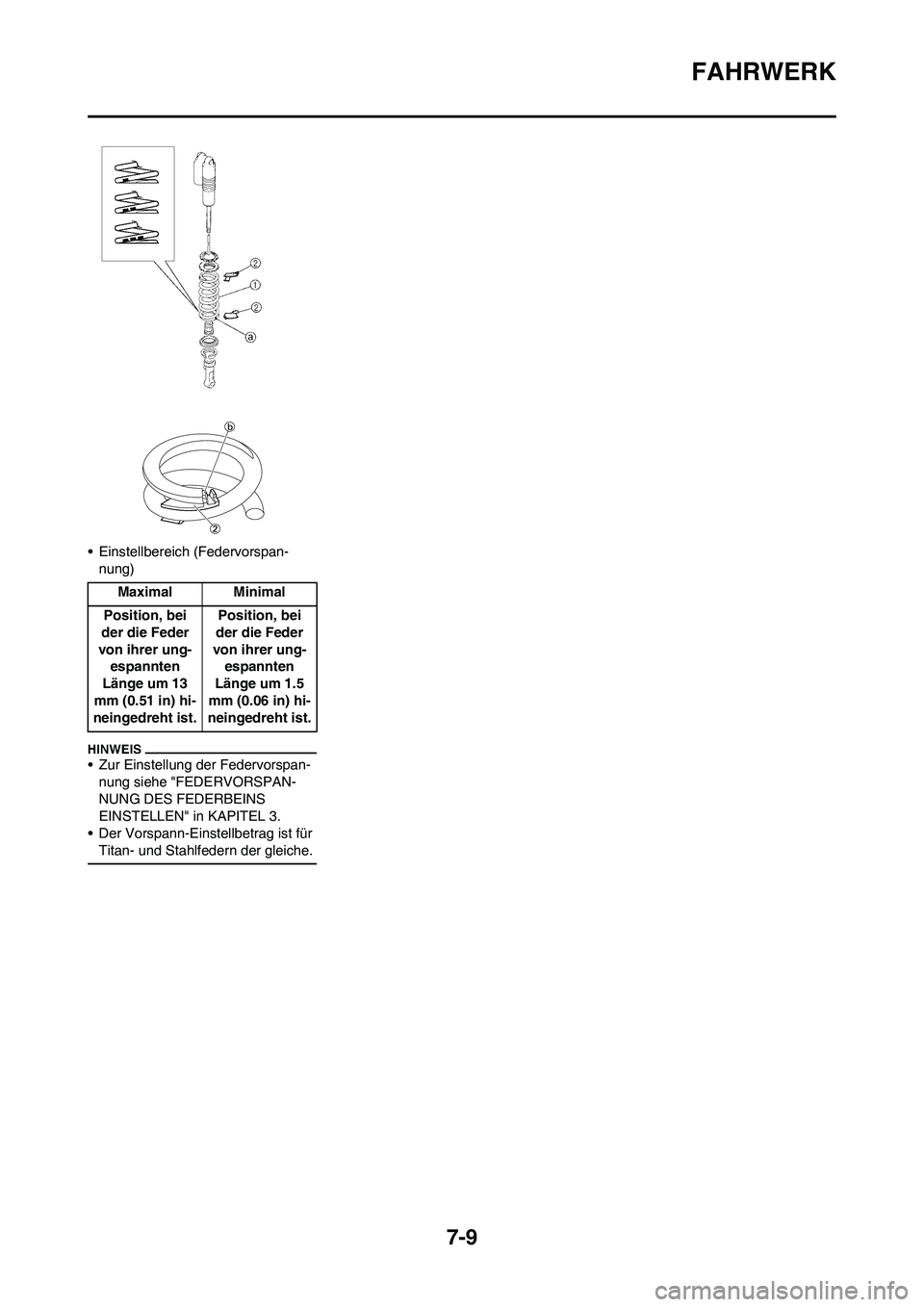

• Einstellbereich (Federvorspan-
nung)
• Zur Einstellung der Federvorspan-
nung siehe "FEDERVORSPAN-
NUNG DES FEDERBEINS
EINSTELLEN" in KAPITEL 3.
• Der Vorspann-Einstellbetrag ist für
Titan- und Stahlfedern der gleiche.
Maximal Minimal
Position, bei
der die Feder
von ihrer ung-
espannten
Länge um 13
mm (0.51 in) hi-
neingedreht ist.Position, bei
der die Feder
von ihrer ung-
espannten
Länge um 1.5
mm (0.06 in) hi-
neingedreht ist.

7-10
FAHRWERK

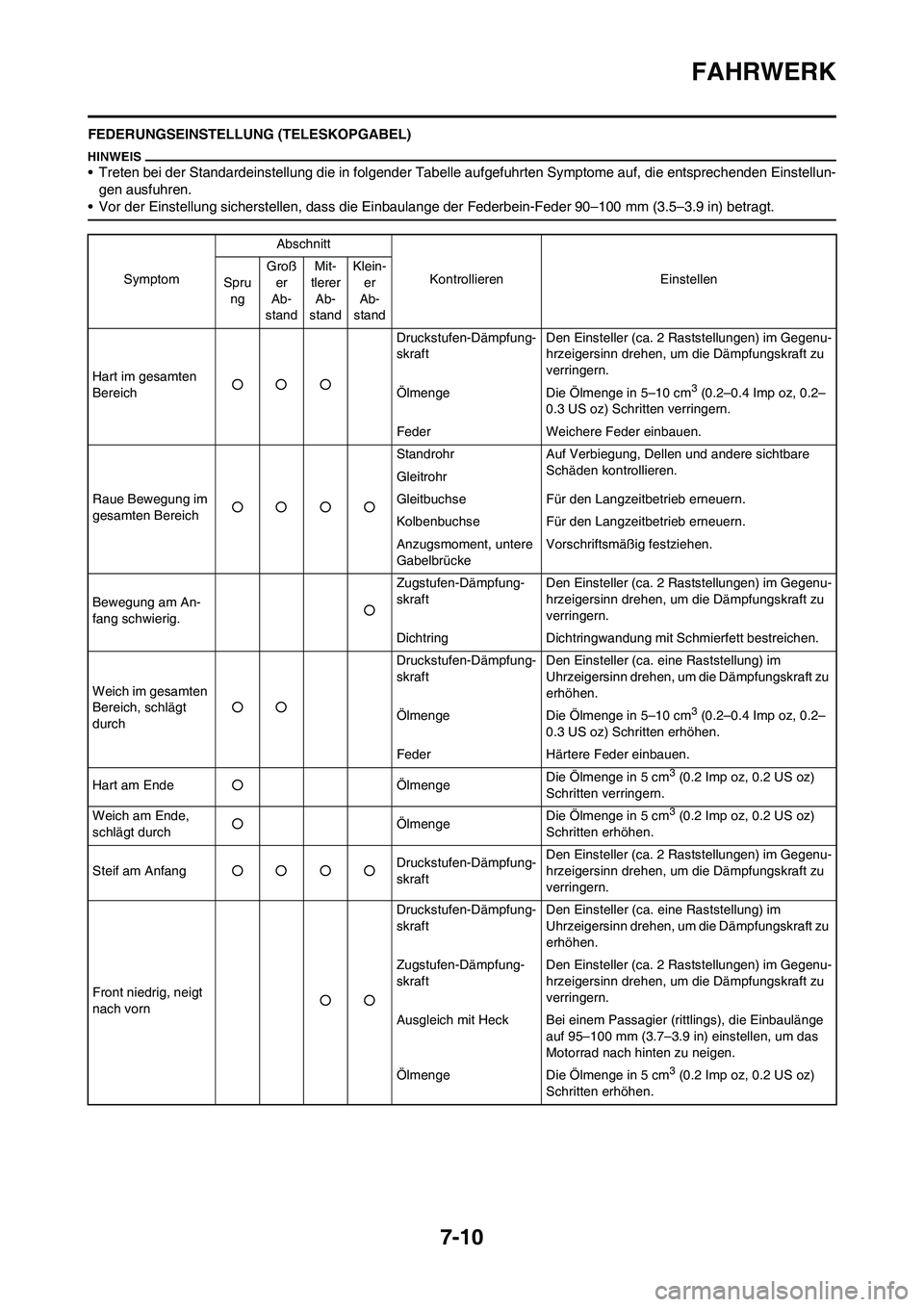

FEDERUNGSEINSTELLUNG (TELESKOPGABEL)
• Treten bei der Standardeinstellung die in folgender Tabelle aufgefuhrten Symptome auf, die entsprechenden Einstellun-
gen ausfuhren.
• Vor der Einstellung sicherstellen, dass die Einbaulange der Federbein-Feder 90–100 mm (3.5–3.9 in) betragt.
SymptomAbschnitt
Kontrollieren Einstellen
Spru
ngGroß
er
Ab-
standMit-
tlerer
Ab-
standKlein-
er
Ab-
stand
Hart im gesamten
Bereich○○○Druckstufen-Dämpfung-
skraftDen Einsteller (ca. 2 Raststellungen) im Gegenu-
hrzeigersinn drehen, um die Dämpfungskraft zu
verringern.
Ölmenge Die Ölmenge in 5–10 cm
3 (0.2–0.4 Imp oz, 0.2–
0.3 US oz) Schritten verringern.
Feder Weichere Feder einbauen.
Raue Bewegung im
gesamten Bereichâ—‹â—‹â—‹â—‹Standrohr Auf Verbiegung, Dellen und andere sichtbare
Schäden kontrollieren.
Gleitrohr
Gleitbuchse Für den Langzeitbetrieb erneuern.
Kolbenbuchse Für den Langzeitbetrieb erneuern.
Anzugsmoment, untere
GabelbrückeVorschriftsmäßig festziehen.
Bewegung am An-
fang schwierig.○Zugstufen-Dämpfung-
skraftDen Einsteller (ca. 2 Raststellungen) im Gegenu-
hrzeigersinn drehen, um die Dämpfungskraft zu
verringern.
Dichtring Dichtringwandung mit Schmierfett bestreichen.
Weich im gesamten
Bereich, schlägt
durch○○Druckstufen-Dämpfung-
skraftDen Einsteller (ca. eine Raststellung) im
Uhrzeigersinn drehen, um die Dämpfungskraft zu
erhöhen.
Ölmenge Die Ölmenge in 5–10 cm
3 (0.2–0.4 Imp oz, 0.2–
0.3 US oz) Schritten erhöhen.
Feder Härtere Feder einbauen.
Hart am Ende○ÖlmengeDie Ölmenge in 5 cm
3 (0.2 Imp oz, 0.2 US oz)
Schritten verringern.
Weich am Ende,
schlägt durch○ÖlmengeDie Ölmenge in 5 cm
3 (0.2 Imp oz, 0.2 US oz)
Schritten erhöhen.
Steif am Anfang○○○○Druckstufen-Dämpfung-
skraftDen Einsteller (ca. 2 Raststellungen) im Gegenu-
hrzeigersinn drehen, um die Dämpfungskraft zu
verringern.
Front niedrig, neigt
nach vorn○○Druckstufen-Dämpfung-
skraftDen Einsteller (ca. eine Raststellung) im
Uhrzeigersinn drehen, um die Dämpfungskraft zu
erhöhen.
Zugstufen-Dämpfung-
skraftDen Einsteller (ca. 2 Raststellungen) im Gegenu-
hrzeigersinn drehen, um die Dämpfungskraft zu
verringern.
Ausgleich mit Heck Bei einem Passagier (rittlings), die Einbaulänge
auf 95–100 mm (3.7–3.9 in) einstellen, um das
Motorrad nach hinten zu neigen.
Ölmenge Die Ölmenge in 5 cm
3 (0.2 Imp oz, 0.2 US oz)
Schritten erhöhen.

7-11
FAHRWERK
Front hoch, neigt
nach hinten○○Druckstufen-Dämpfung-
skraftDen Einsteller (ca. 2 Raststellungen) im Gegenu-
hrzeigersinn drehen, um die Dämpfungskraft zu
verringern.
Ausgleich mit Heck Die Einbaulänge auf 90–95 mm (3.5–3.7 in) ein-
stellen, um das Motorrad nach vorn zu neigen.
Feder Weichere Feder einbauen.
Ölmenge Die Ölmenge in 5–10 cm
3 (0.2–0.4 Imp oz, 0.2–
0.3 US oz) Schritten verringern. SymptomAbschnitt
Kontrollieren Einstellen
Spru
ngGroß
er
Ab-
standMit-
tlerer
Ab-
standKlein-
er
Ab-
stand

7-12
FAHRWERK

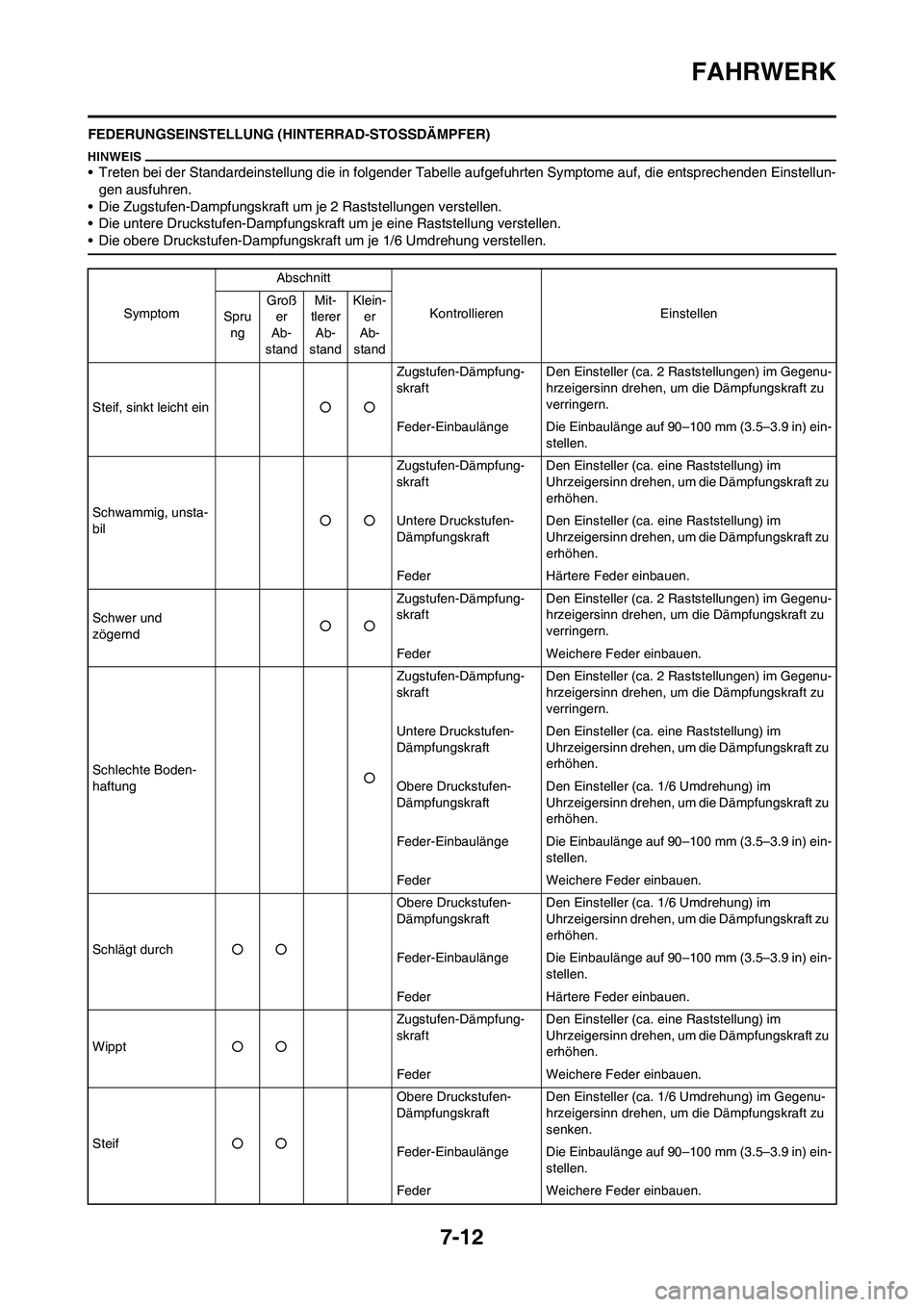

FEDERUNGSEINSTELLUNG (HINTERRAD-STOSSDÄMPFER)
• Treten bei der Standardeinstellung die in folgender Tabelle aufgefuhrten Symptome auf, die entsprechenden Einstellun-
gen ausfuhren.
• Die Zugstufen-Dampfungskraft um je 2 Raststellungen verstellen.
• Die untere Druckstufen-Dampfungskraft um je eine Raststellung verstellen.
• Die obere Druckstufen-Dampfungskraft um je 1/6 Umdrehung verstellen.
SymptomAbschnitt
Kontrollieren Einstellen
Spru
ngGroß
er
Ab-
standMit-
tlerer
Ab-
standKlein-
er
Ab-
stand
Steif, sinkt leicht ein○○Zugstufen-Dämpfung-
skraftDen Einsteller (ca. 2 Raststellungen) im Gegenu-
hrzeigersinn drehen, um die Dämpfungskraft zu
verringern.
Feder-Einbaulänge Die Einbaulänge auf 90–100 mm (3.5–3.9 in) ein-
stellen.
Schwammig, unsta-
bil○○Zugstufen-Dämpfung-
skraftDen Einsteller (ca. eine Raststellung) im
Uhrzeigersinn drehen, um die Dämpfungskraft zu
erhöhen.
Untere Druckstufen-
DämpfungskraftDen Einsteller (ca. eine Raststellung) im
Uhrzeigersinn drehen, um die Dämpfungskraft zu
erhöhen.
Feder Härtere Feder einbauen.
Schwer und
zögernd○○Zugstufen-Dämpfung-
skraftDen Einsteller (ca. 2 Raststellungen) im Gegenu-
hrzeigersinn drehen, um die Dämpfungskraft zu
verringern.
Feder Weichere Feder einbauen.
Schlechte Boden-
haftung○Zugstufen-Dämpfung-
skraftDen Einsteller (ca. 2 Raststellungen) im Gegenu-
hrzeigersinn drehen, um die Dämpfungskraft zu
verringern.
Untere Druckstufen-
DämpfungskraftDen Einsteller (ca. eine Raststellung) im
Uhrzeigersinn drehen, um die Dämpfungskraft zu
erhöhen.
Obere Druckstufen-
DämpfungskraftDen Einsteller (ca. 1/6 Umdrehung) im
Uhrzeigersinn drehen, um die Dämpfungskraft zu
erhöhen.
Feder-Einbaulänge Die Einbaulänge auf 90–100 mm (3.5–3.9 in) ein-
stellen.
Feder Weichere Feder einbauen.
Schlägt durch○○Obere Druckstufen-
DämpfungskraftDen Einsteller (ca. 1/6 Umdrehung) im
Uhrzeigersinn drehen, um die Dämpfungskraft zu
erhöhen.
Feder-Einbaulänge Die Einbaulänge auf 90–100 mm (3.5–3.9 in) ein-
stellen.
Feder Härtere Feder einbauen.
Wippt○○Zugstufen-Dämpfung-
skraftDen Einsteller (ca. eine Raststellung) im
Uhrzeigersinn drehen, um die Dämpfungskraft zu
erhöhen.
Feder Weichere Feder einbauen.
Steifâ—‹â—‹Obere Druckstufen-
DämpfungskraftDen Einsteller (ca. 1/6 Umdrehung) im Gegenu-
hrzeigersinn drehen, um die Dämpfungskraft zu
senken.
Feder-Einbaulänge Die Einbaulänge auf 90–100 mm (3.5–3.9 in) ein-
stellen.
Feder Weichere Feder einbauen.
