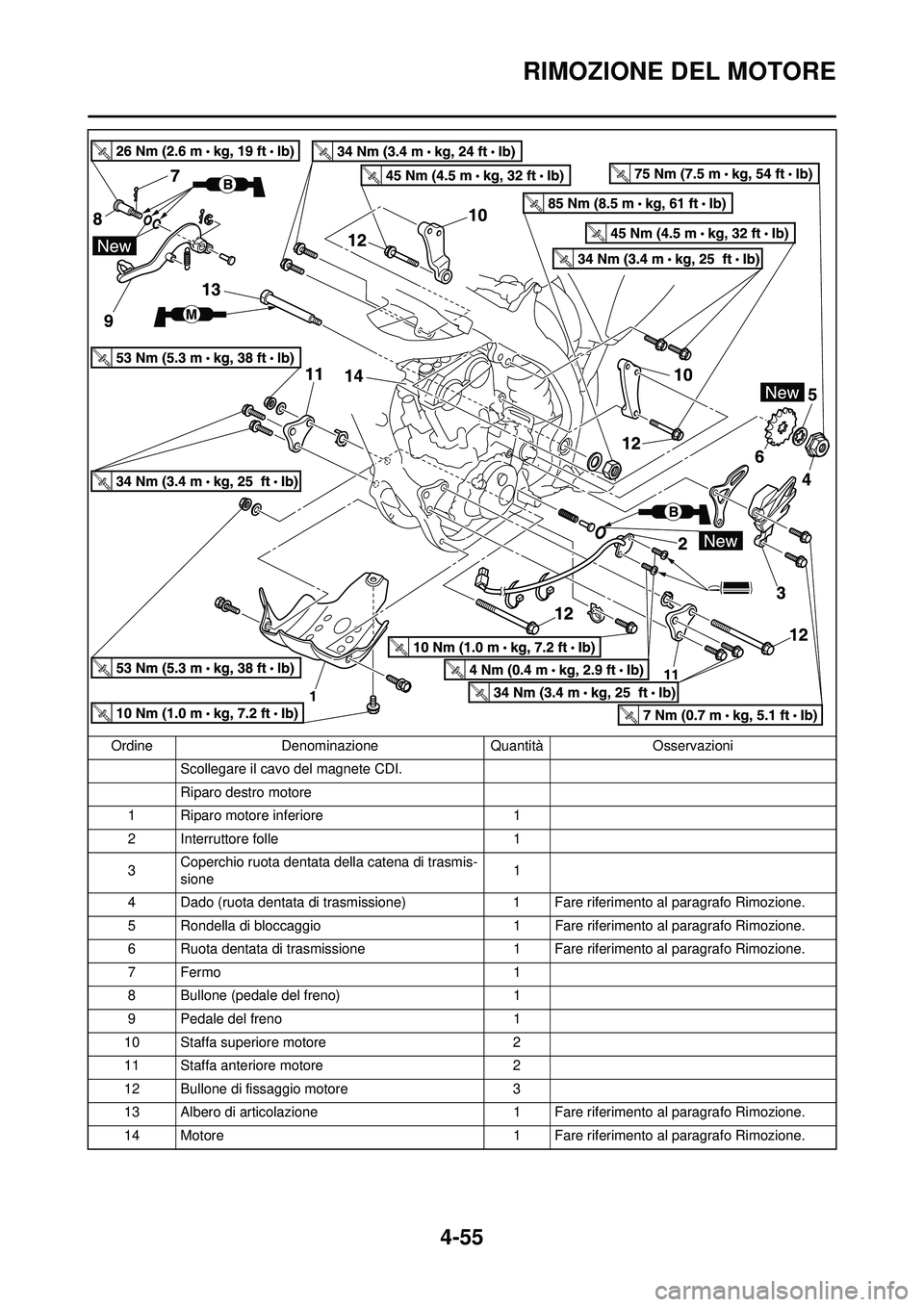

4-55
RIMOZIONE DEL MOTORE
Scollegare il cavo del magnete CDI.
Riparo destro motore
1 Riparo motore inferiore 1
2 Interruttore folle 1
3 Coperchio ruota dentata della catena di trasmis-
sione
1
4 Dado (ruota dentata di trasmissione) 1 Fare riferimento al paragrafo Rimozione.
5 Rondella di bloccaggio 1 Fare riferimento al paragrafo Rimozione.
6 Ruota dentata di trasmissione 1 Fare riferimento al paragrafo Rimozione.
7 Fermo 1
8 Bullone (pedale del freno) 1
9 Pedale del freno 1
10 Staffa superiore motore 2
11 Staffa anteriore motore 2
12 Bullone di fissaggio motore 3
13 Albero di articolazione 1 Fare riferimento al paragrafo Rimozione.
14 Motore 1 Fare riferimento al paragrafo Rimozione.
Ordine
Denominazione QuantitàOsservazioni

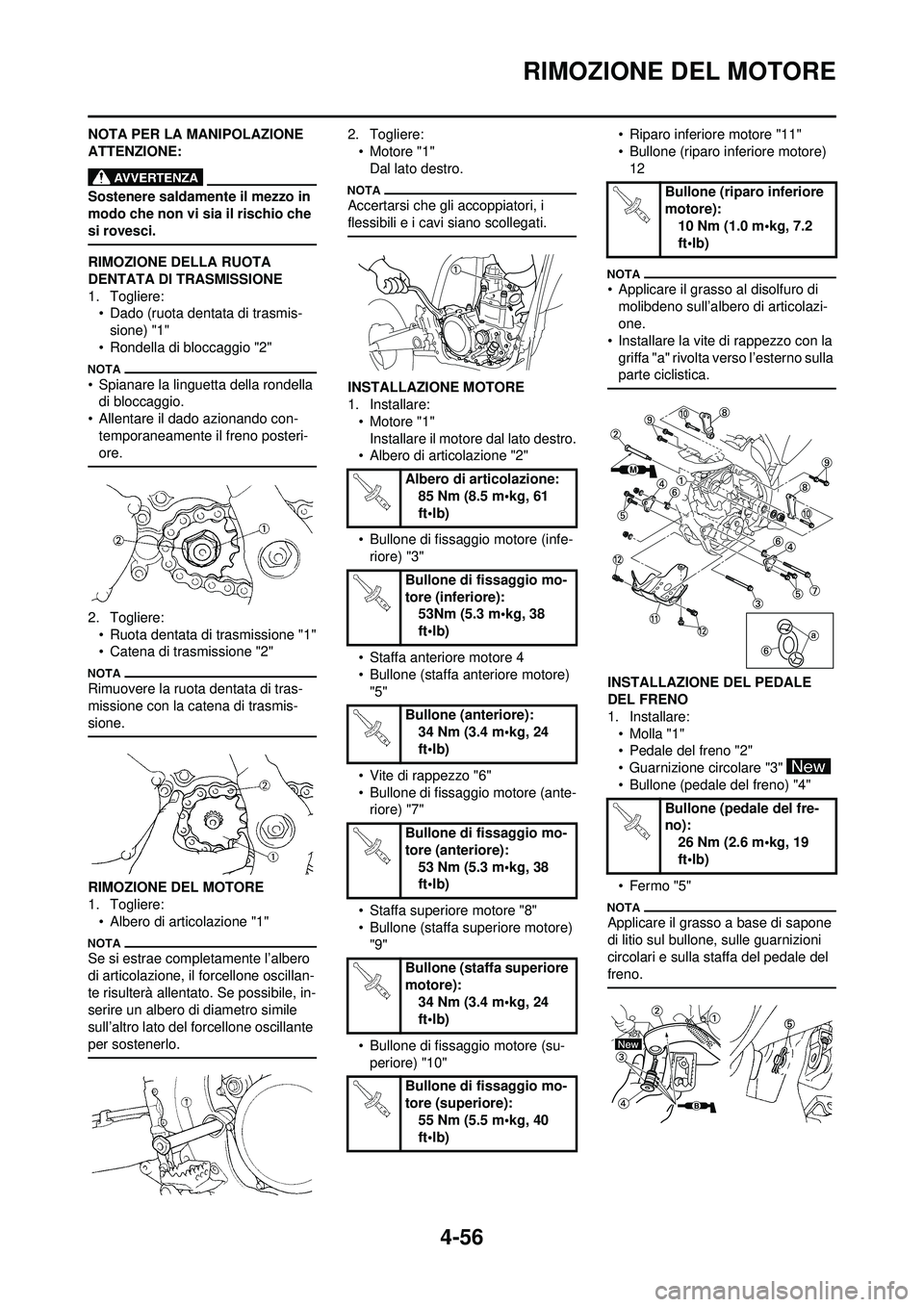

4-56
RIMOZIONE DEL MOTORE
NOTA PER LA MANIPOLAZIONE
ATTENZIONE:
Sostenere saldamente il mezzo in
modo che non vi sia il rischio che
si rovesci.
RIMOZIONE DELLA RUOTA
DENTATA DI TRASMISSIONE
1. Togliere:• Dado (ruota dentata di trasmis-sione) "1"
• Rondella di bloccaggio "2"
• Spianare la linguetta della rondella di bloccaggio.
• Allentare il dado azionando con-
temporaneamente il freno posteri-
ore.
2. Togliere:• Ruota dentata di trasmissione "1"
• Catena di trasmissione "2"
Rimuovere la ruota dentata di tras-
missione con la catena di trasmis-
sione.
RIMOZIONE DEL MOTORE
1. Togliere:• Albero di articolazione "1"
Se si estrae completamente l’albero
di articolazione, il forcellone oscillan-
te risulterà allentato. Se possibile, in-
serire un albero di diametro simile
sull’altro lato del forcellone oscillante
per sostenerlo.
2. Togliere:• Motore "1"Dal lato destro.
Accertarsi che gli accoppiatori, i
flessibili e i cavi siano scollegati.
INSTALLAZIONE MOTORE
1. Installare:• Motore "1"
Installare il motore dal lato destro.
• Albero di articolazione "2"
• Bullone di fissaggio motore (infe- riore) "3"
• Staffa anteriore motore 4
• Bullone (staffa anteriore motore) "5"
• Vite di rappezzo "6"
• Bullone di fissaggio motore (ante- riore) "7"
• Staffa superiore motore "8"
• Bullone (staffa superiore motore) "9"
• Bullone di fissaggio motore (su- periore) "10" • Riparo inferiore motore "11"
• Bullone (riparo inferiore motore)
12
• Applicare il grasso al disolfuro di molibdeno sull’albero di articolazi-
one.
• Installare la vite di rappezzo con la griffa "a" rivolta verso l’esterno sulla
parte ciclistica.
INSTALLAZIONE DEL PEDALE
DEL FRENO
1. Installare:
•Molla "1"
• Pedale del freno "2"
• Guarnizione circolare "3"
• Bullone (pedale del freno) "4"
•Fermo "5"
Applicare il grasso a base di sapone
di litio sul bullone, sulle guarnizioni
circolari e sulla staffa del pedale del
freno.
Albero di articolazione: 85 Nm (8.5 m•kg, 61
ft•lb)
Bullone di fissaggio mo-
tore (inferiore): 53Nm (5.3 m•kg, 38
ft•lb)
Bullone (anteriore): 34 Nm (3.4 m•kg, 24
ft•lb)
Bullone di fissaggio mo-
tore (anteriore): 53 Nm (5.3 m•kg, 38
ft•lb)
Bullone (staffa superiore
motore): 34 Nm (3.4 m•kg, 24
ft•lb)
Bullone di fissaggio mo-
tore (superiore): 55 Nm (5.5 m•kg, 40
ft•lb)
Bullone (riparo inferiore
motore):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Bullone (pedale del fre-
no): 26 Nm (2.6 m•kg, 19
ft•lb)
M

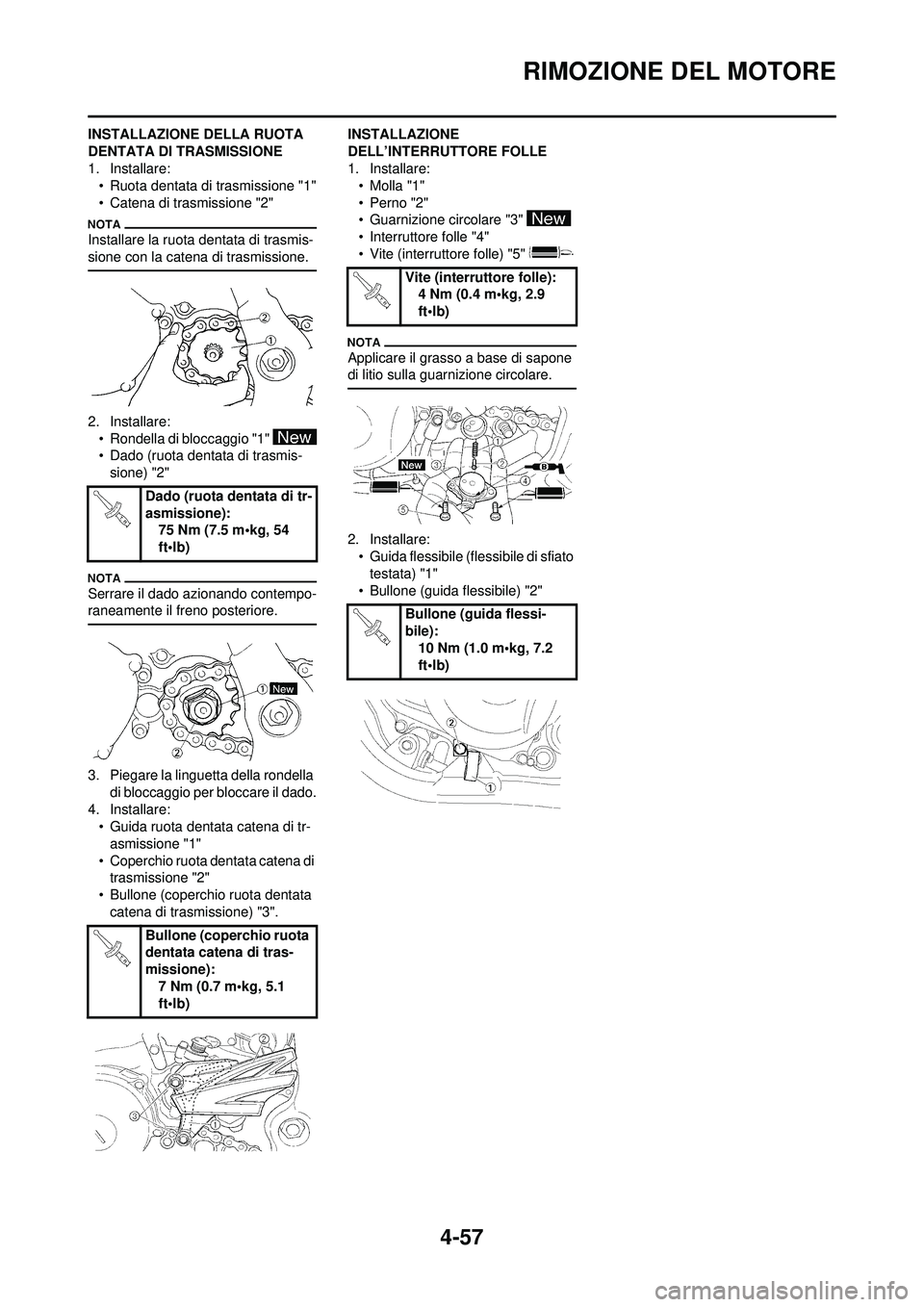

4-57
RIMOZIONE DEL MOTORE
INSTALLAZIONE DELLA RUOTA
DENTATA DI TRASMISSIONE
1. Installare:• Ruota dentata di trasmissione "1"
• Catena di trasmissione "2"
Installare la ruota dentata di trasmis-
sione con la catena di trasmissione.
2. Installare:
• Rondella di bloccaggio "1"
• Dado (ruota dentata di trasmis-sione) "2"
Serrare il dado azionando contempo-
raneamente il freno posteriore.
3. Piegare la linguetta della rondella di bloccaggio per bloccare il dado.
4. Installare: • Guida ruota dentata catena di tr-asmissione "1"
• Coperchio ruota dentata catena di trasmissione "2"
• Bullone (coperchio ruota dentata
catena di trasmissione) "3". INSTALLAZIONE
DELL’INTERRUTTORE FOLLE
1. Installare:
• Molla "1"
• Perno "2"
• Guarnizione circolare "3"
• Interruttore folle "4"
• Vite (interruttore folle) "5"
Applicare il grasso a base di sapone
di litio sulla guarnizione circolare.
2. Installare:• Guida flessibile (flessibile di sfiato
testata) "1"
• Bullone (guida flessibile) "2"
Dado (ruota dentata di tr-
asmissione):
75 Nm (7.5 m•kg, 54
ft•lb)
Bullone (coperchio ruota
dentata catena di tras-
missione): 7 Nm (0.7 m•kg, 5.1
ft•lb)
Vite (interru ttore folle):
4 Nm (0.4 m•kg, 2.9
ft•lb)
Bullone (guida flessi-
bile): 10 Nm (1.0 m•kg, 7.2
ft•lb)

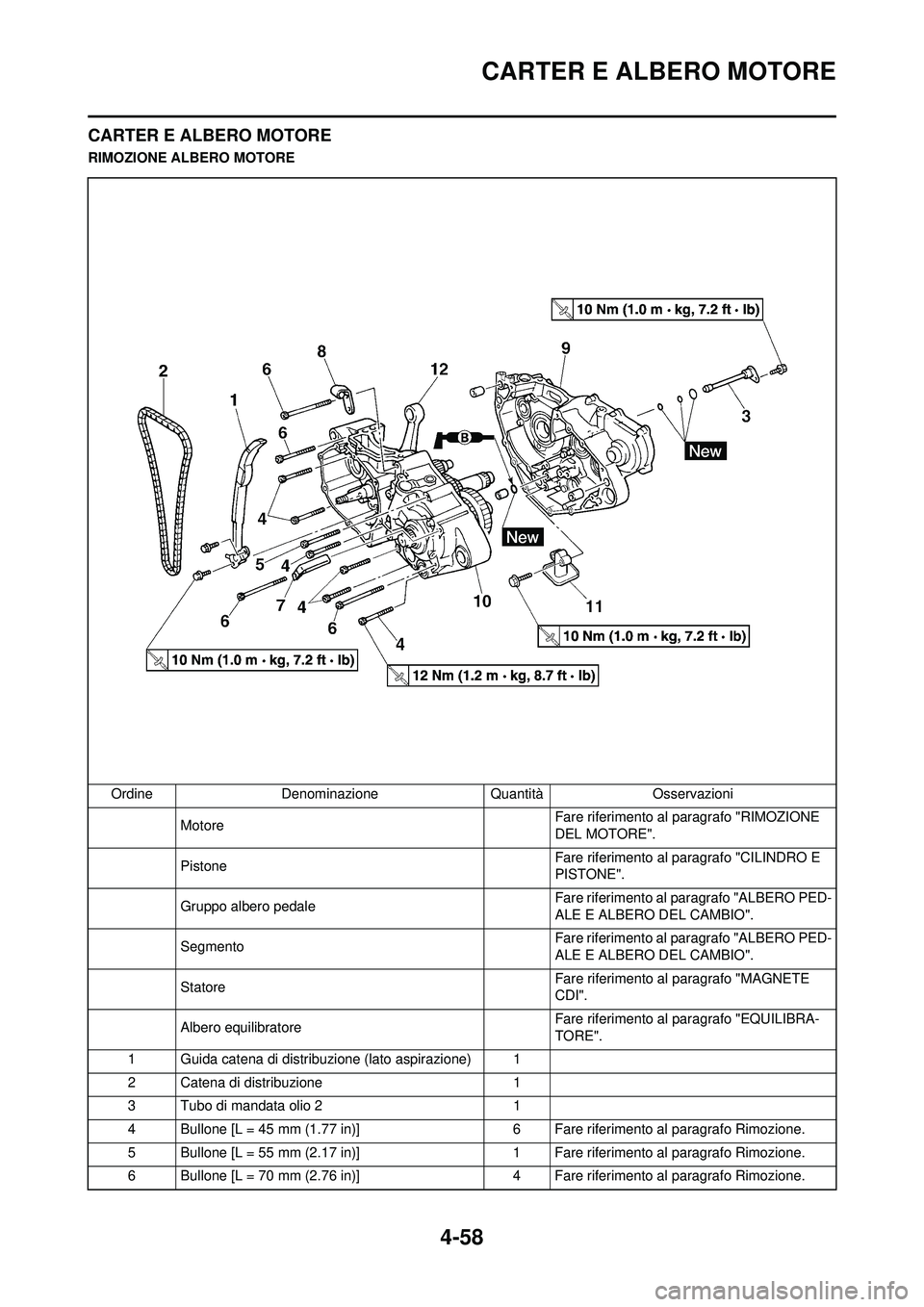

4-58
CARTER E ALBERO MOTORE
CARTER E ALBERO MOTORE
RIMOZIONE ALBERO MOTOREOrdine Denominazione Quantità Osservazioni Motore Fare riferimento al
paragrafo "RIMOZIONE
DEL MOTORE".
Pistone Fare riferimento al paragrafo "CILINDRO E
PISTONE".
Gruppo albero pedale Fare riferimento al paragrafo "ALBERO PED-
ALE E ALBERO DEL CAMBIO".
Segmento Fare riferimento al paragrafo "ALBERO PED-
ALE E ALBERO DEL CAMBIO".
Statore Fare riferimento al paragrafo "MAGNETE
CDI".
Albero equilibratore Fare riferimento al paragrafo "EQUILIBRA-
TORE".
1 Guida catena di distribuzione (lato aspirazione) 1
2 Catena di distribuzione 1
3 Tubo di mandata olio 2 1
4 Bullone [L = 45 mm (1.77 in)] 6 Fare riferimento al paragrafo Rimozione.
5 Bullone [L = 55 mm (2.17 in)] 1 Fare riferimento al paragrafo Rimozione.
6 Bullone [L = 70 mm (2.76 in)] 4 Fare riferimento al paragrafo Rimozione.

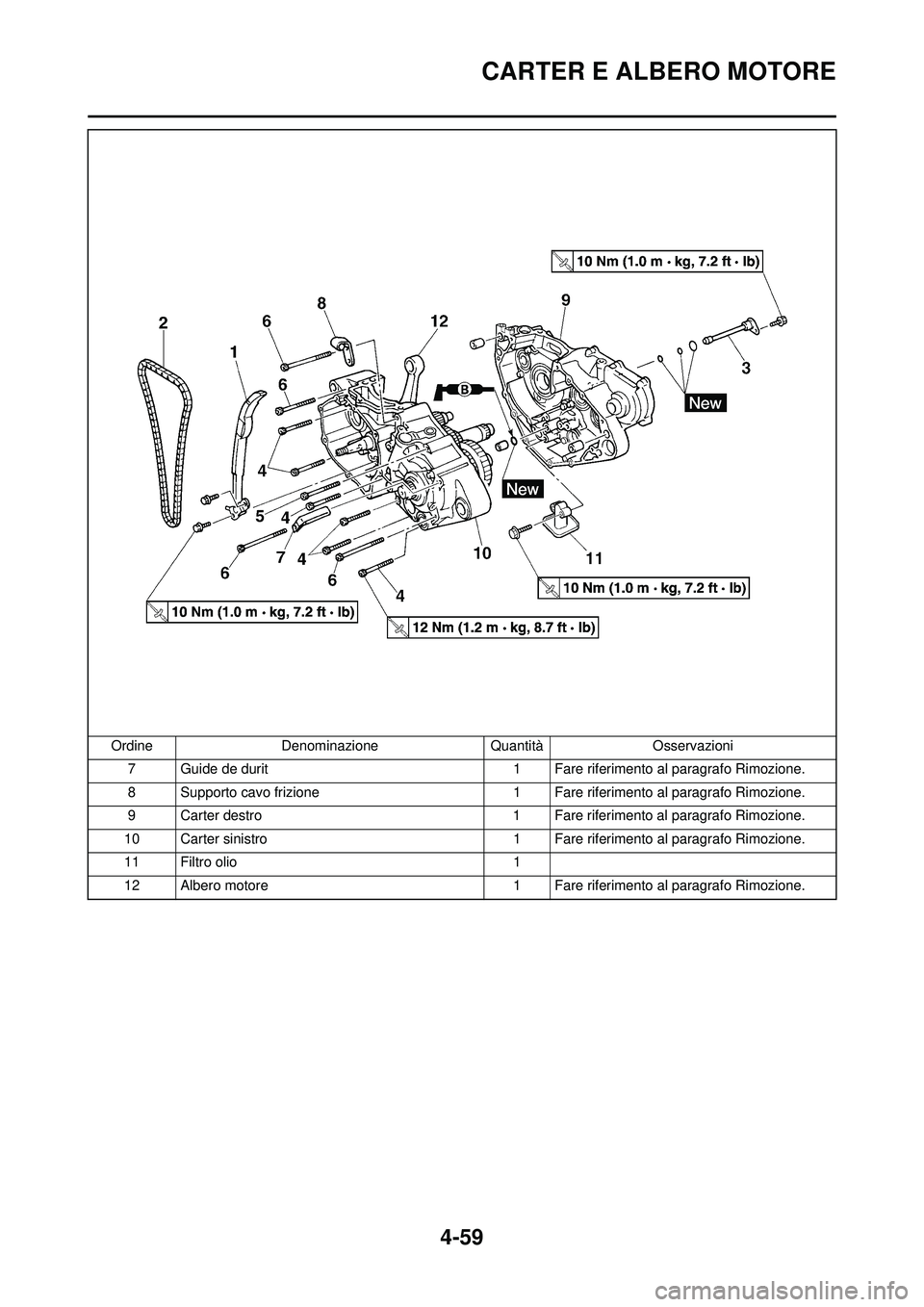

4-59
CARTER E ALBERO MOTORE
7 Guide de durit1 Fare riferimento al paragrafo Rimozione.
8 Supporto cavo frizione 1 Fare riferimento al paragrafo Rimozione.
9 Carter destro 1 Fare riferimento al paragrafo Rimozione.
10 Carter sinistro 1 Fare riferimento al paragrafo Rimozione.
11 Filtro olio 1
12 Albero motore 1 Fare riferimento al paragrafo Rimozione.
Ordine
Denominazione QuantitàOsservazioni

4-60
CARTER E ALBERO MOTORE
RIMOZIONE DEL CUSCINETTO DEL CARTEROrdine Denominazione Quantità Osservazioni Trasmissione Fare riferimento al paragrafo "TRASMIS-
SIONE, CAMMA DEL
CAMBIO E FORCEL-
LA DEL CAMBIO".
Camma e forcella del cambio Fare riferimento al paragrafo "TRASMIS-
SIONE, CAMMA DEL
CAMBIO E FORCEL-
LA DEL CAMBIO".
1 Paraolio 2
2 Cuscinetto 10 Fare riferimento al paragrafo Rimozione.

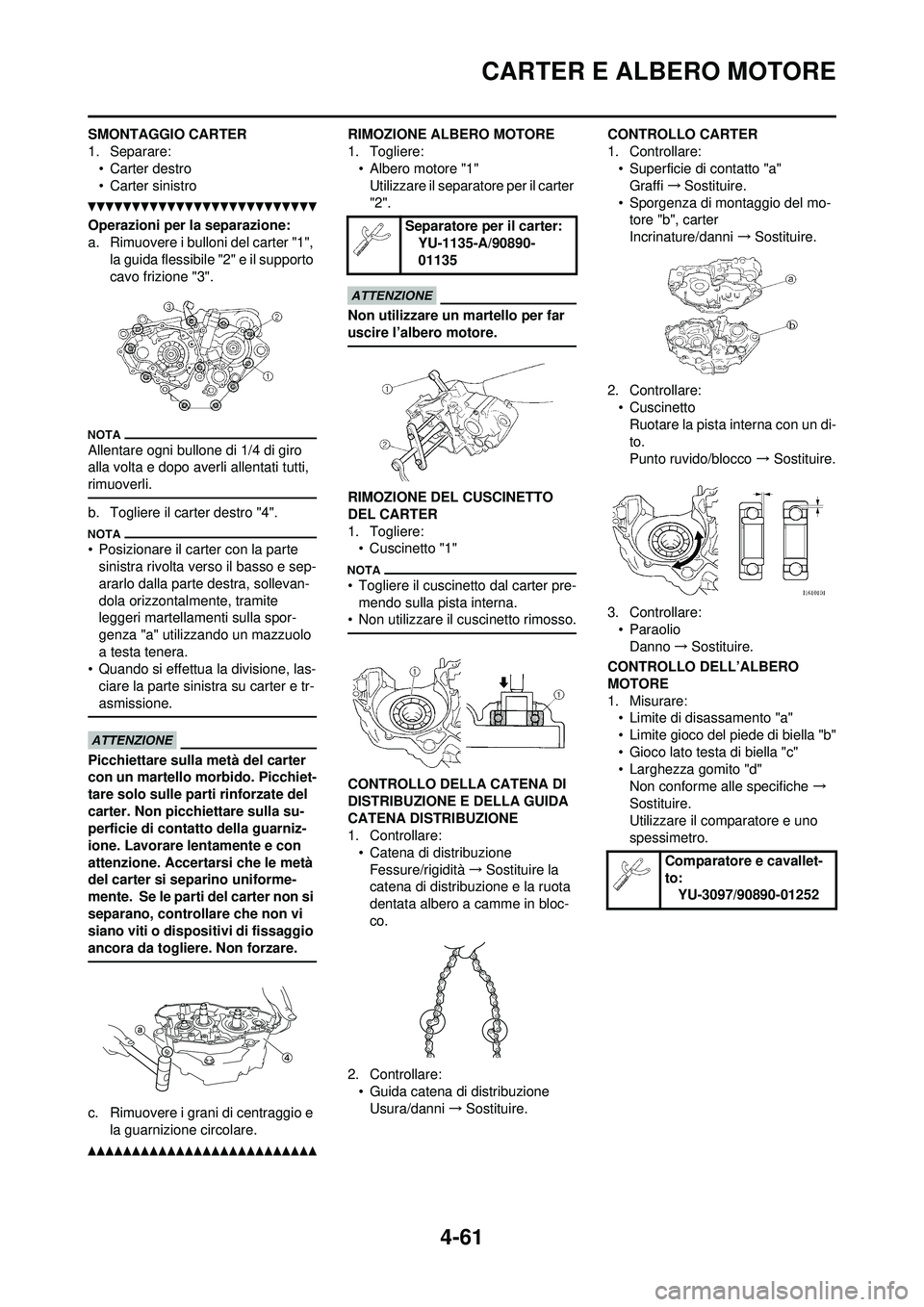

4-61
CARTER E ALBERO MOTORE
SMONTAGGIO CARTER
1. Separare:• Carter destro
• Carter sinistro
Operazioni per la separazione:
a. Rimuovere i bulloni del carter "1",
la guida flessibile "2" e il supporto
cavo frizione "3".
Allentare ogni bullone di 1/4 di giro
alla volta e dopo averli allentati tutti,
rimuoverli.
b. Togliere il carter destro "4".
• Posizionare il carter con la parte sinistra rivolta verso il basso e sep-
ararlo dalla parte destra, sollevan-
dola orizzontalmente, tramite
leggeri martellamenti sulla spor-
genza "a" utilizzando un mazzuolo
a testa tenera.
• Quando si effettua la divisione, las- ciare la parte sinistra su carter e tr-
asmissione.
Picchiettare sulla metà del carter
con un martello morbido. Picchiet-
tare solo sulle parti rinforzate del
carter. Non picchiettare sulla su-
perficie di contatto della guarniz-
ione. Lavorare lentamente e con
attenzione. Accertarsi che le metà
del carter si separino uniforme-
mente. Se le parti del carter non si
separano, controllare che non vi
siano viti o dispos itivi di fissaggio
ancora da togliere. Non forzare.
c. Rimuovere i grani di centraggio e la guarnizione circolare.
RIMOZIONE ALBERO MOTORE
1. Togliere:• Albero motore "1"Utilizzare il separatore per il carter
"2".
Non utilizzare un martello per far
uscire l’albero motore.
RIMOZIONE DEL CUSCINETTO
DEL CARTER
1. Togliere:• Cuscinetto "1"
• Togliere il cuscinetto dal carter pre-mendo sulla pista interna.
• Non utilizzare il cuscinetto rimosso.
CONTROLLO DELLA CATENA DI
DISTRIBUZIONE E DELLA GUIDA
CATENA DISTRIBUZIONE
1. Controllare:
• Catena di distribuzione
Fessure/rigidità →Sostituire la
catena di distribuzione e la ruota
dentata albero a camme in bloc-
co.
2. Controllare: • Guida catena di distribuzioneUsura/danni →Sostituire. CONTROLLO CARTER
1. Controllare:
• Superficie di contatto "a"Graffi →Sostituire.
• Sporgenza di montaggio del mo- tore "b", carter
Incrinature/danni →Sostituire.
2. Controllare: • CuscinettoRuotare la pista interna con un di-
to.
Punto ruvido/blocco → Sostituire.
3. Controllare: • Paraolio
Danno →Sostituire.
CONTROLLO DELL’ALBERO
MOTORE
1. Misurare: • Limite di disassamento "a"
• Limite gioco del piede di biella "b"
• Gioco lato test a di biella "c"
• Larghezza gomito "d"
Non conforme alle specifiche →
Sostituire.
Utilizzare il comparatore e uno
spessimetro.
Separatore per il carter: YU-1135-A/90890-
01135
Comparatore e cavallet-
to: YU-3097/90890-01252

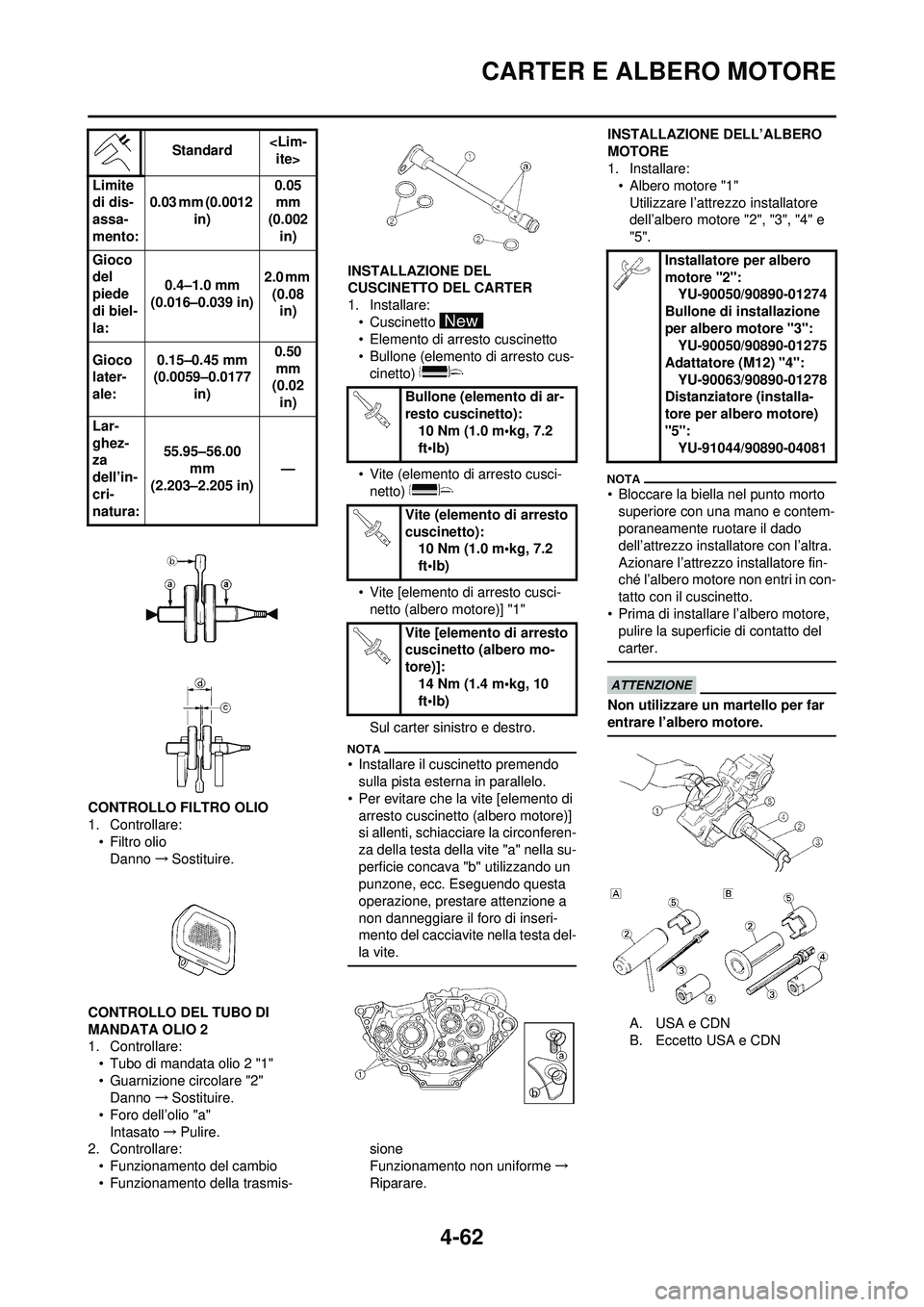

4-62
CARTER E ALBERO MOTORE
CONTROLLO FILTRO OLIO
1. Controllare:• Filtro olio
Danno →Sostituire.
CONTROLLO DEL TUBO DI
MANDATA OLIO 2
1. Controllare: • Tubo di mandata olio 2 "1"
• Guarnizione circolare "2"Danno →Sostituire.
• Foro dell’olio "a" Intasato →Pulire. INSTALLAZIONE DEL
CUSCINETTO DEL CARTER
1. Installare:
• Cuscinetto
• Elemento di arresto cuscinetto
• Bullone (elemento di arresto cus-cinetto)
• Vite (elemento di arresto cusci- netto)
• Vite [elemento di arresto cusci- netto (albero motore)] "1"
Sul carter sinistro e destro.
• Installare il cuscinetto premendo sulla pista esterna in parallelo.
• Per evitare che la vite [elemento di arresto cuscinetto (albero motore)]
si allenti, schiacciare la circonferen-
za della testa della vite "a" nella su-
perficie concava "b" utilizzando un
punzone, ecc. Eseguendo questa
operazione, prestare attenzione a
non danneggiare il foro di inseri-
mento del cacciavite nella testa del-
la vite.
INSTALLAZIONE DELL’ALBERO
MOTORE
1. Installare: • Albero motore "1"
Utilizzare l’attrezzo installatore
dell’albero motore "2", "3", "4" e
"5".
• Bloccare la biella nel punto morto superiore con una mano e contem-
poraneamente ruotare il dado
dell’attrezzo installatore con l’altra.
Azionare l’attrezzo installatore fin-
ché l’albero motore non entri in con-
tatto con il cuscinetto.
• Prima di installa re l’albero motore,
pulire la superficie di contatto del
carter.
Non utilizzare un martello per far
entrare l’albero motore.
A. USA e CDN
B. Eccetto USA e CDN
2. Controllare: • Funzionamento del cambio
• Funzionamento della trasmis- sione
Funzionamento non uniforme
→
Riparare.
Standard
ite>
Limite
di dis-
assa-
mento: 0.03 mm (0.0012
in) 0.05
mm
(0.002 in)
Gioco
del
piede
di biel-
la: 0.4–1.0 mm
(0.016–0.039 in) 2.0 mm
(0.08 in)
Gioco
later-
ale: 0.15–0.45 mm
(0.0059–0.0177
in) 0.50
mm
(0.02 in)
Lar-
ghez-
za
dell’in-
cri-
natura: 55.95–56.00
mm
(2.203–2.205 in) —
Bullone (elemento di ar-
resto cuscinetto):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Vite (elemento di arresto
cuscinetto): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Vite [elemento di arresto
cuscinetto (albero mo-
tore)]: 14 Nm (1.4 m•kg, 10
ft•lb)
Installatore per albero
motore "2": YU-90050/90890-01274
Bullone di installazione
per albero motore "3": YU-90050/90890-01275
Adattatore (M12) "4":
YU-90063/90890-01278
Distanziatore (installa-
tore per albero motore)
"5": YU-91044/90890-04081

4-63

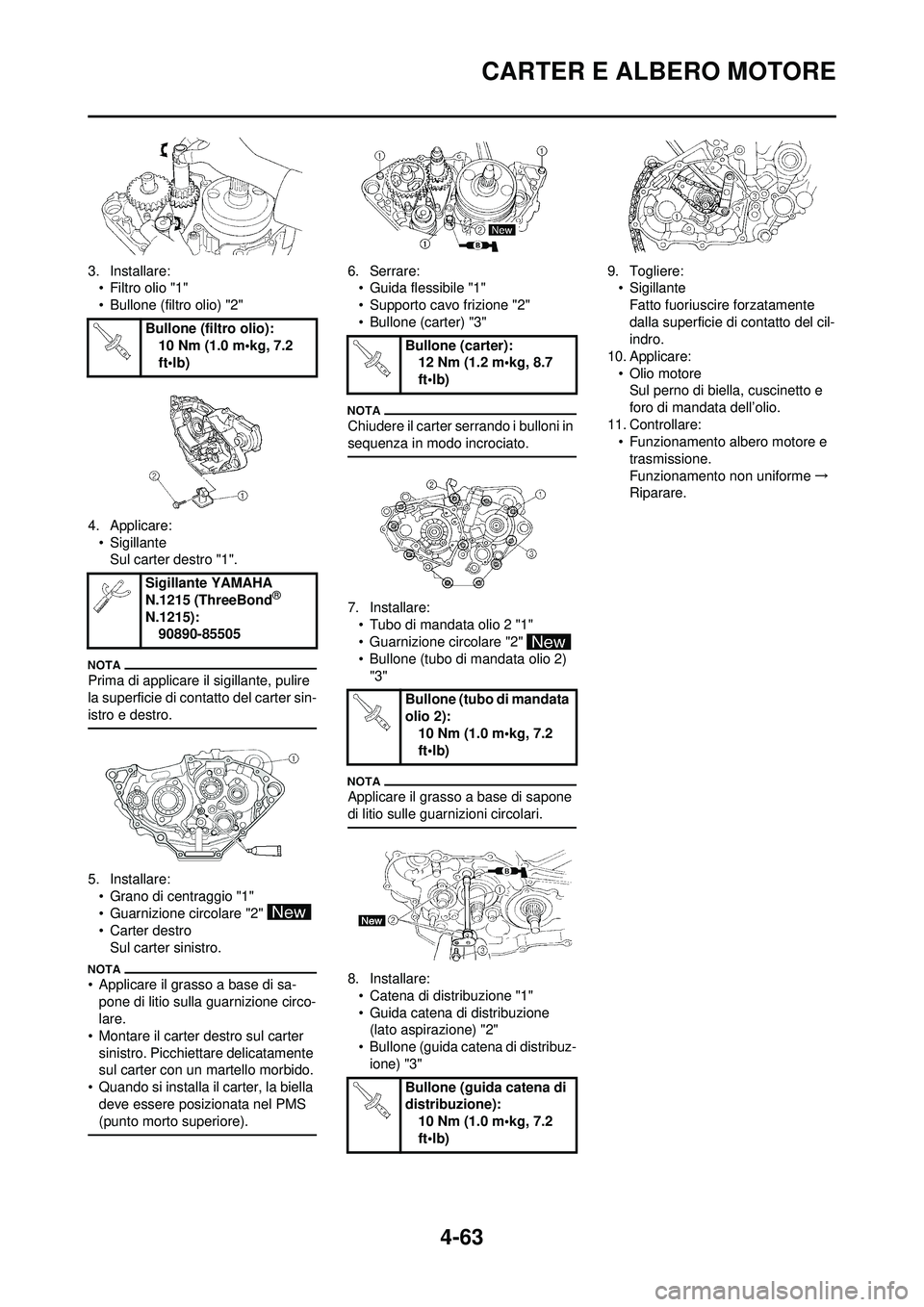

CARTER E ALBERO MOTORE
3. Installare:• Filtro olio "1"
• Bullone (filtro olio) "2"
4. Applicare: • SigillanteSul carter destro "1".
Prima di applicare il sigillante, pulire
la superficie di contatto del carter sin-
istro e destro.
5. Installare:
• Grano di centraggio "1"
• Guarnizione circolare "2"
• Carter destroSul carter sinistro.
• Applicare il grasso a base di sa-pone di litio sulla guarnizione circo-
lare.
• Montare il carter destro sul carter
sinistro. Picchiettare delicatamente
sul carter con un martello morbido.
• Quando si installa il carter, la biella
deve essere posizionata nel PMS
(punto morto superiore).
6. Serrare:• Guida flessibile "1"
• Supporto cavo frizione "2"
• Bullone (carter) "3"
Chiudere il carter serrando i bulloni in
sequenza in modo incrociato.
7. Installare:
• Tubo di mandata olio 2 "1"
• Guarnizione circolare "2"
• Bullone (tubo di mandata olio 2) "3"
Applicare il grasso a base di sapone
di litio sulle guarnizioni circolari.
8. Installare:• Catena di distribuzione "1"
• Guida catena di distribuzione (lato aspirazione) "2"
• Bullone (guida catena di distribuz- ione) "3" 9. Togliere:
• Sigillante
Fatto fuoriuscire forzatamente
dalla superficie di contatto del cil-
indro.
10. Applicare: • Olio motoreSul perno di biella, cuscinetto e
foro di mandata dell’olio.
11. Controllare: • Funzionamento albero motore e
trasmissione.
Funzionamento non uniforme →
Riparare.
Bullone (filtro olio):
10 Nm (1.0 m•kg, 7.2
ft•lb)
Sigillante YAMAHA
N.1215 (ThreeBond
®
N.1215): 90890-85505
Bullone (carter):12 Nm (1.2 m•kg, 8.7
ft•lb)
Bullone (tubo di mandata
olio 2): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Bullone (guida catena di
distribuzione): 10 Nm (1.0 m•kg, 7.2
ft•lb)

4-64

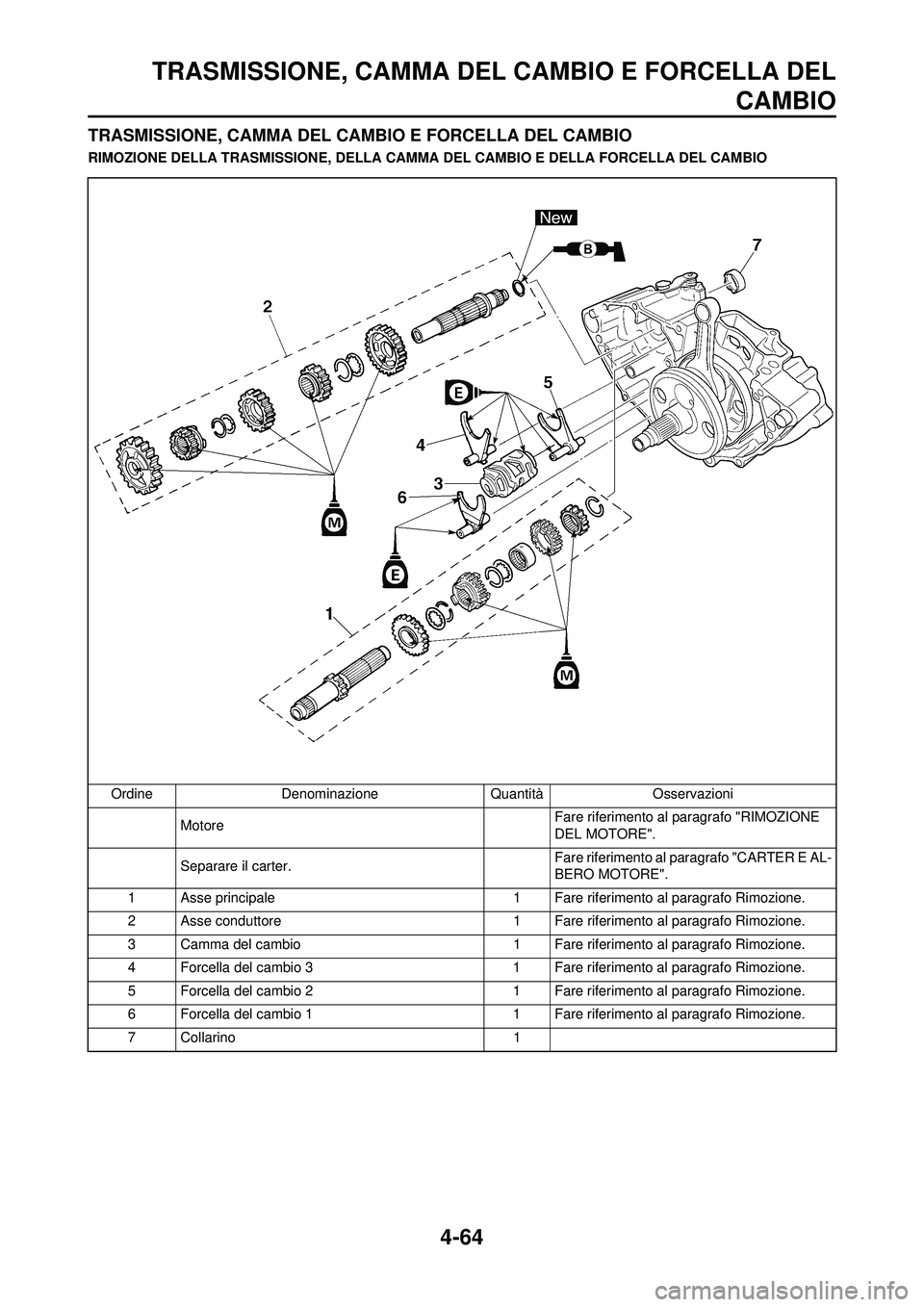

TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DELCAMBIO
TRASMISSIONE, CAMMA DEL CAMBIO E FORCELLA DEL CAMBIO
RIMOZIONE DELLA TRASMISSIONE, DELLA CAMMA DEL CAMBIO E DELLA FORCELLA DEL CAMBIO
Ordine Denominazione QuantitàOsservazioni
Motore Fare riferimento al
paragrafo "RIMOZIONE
DEL MOTORE".
Separare il carter. Fare riferimento al par
agrafo "CARTER E AL-
BERO MOTORE".
1 Asse principale 1 Fare riferimento al paragrafo Rimozione.
2 Asse conduttore 1 Fare riferimento al paragrafo Rimozione.
3 Camma del cambio 1 Fare riferimento al paragrafo Rimozione.
4 Forcella del cambio 3 1 Fare riferimento al paragrafo Rimozione.
5 Forcella del cambio 2 1 Fare riferimento al paragrafo Rimozione.
6 Forcella del cambio 1 1 Fare riferimento al paragrafo Rimozione.
7 Collarino 1
