YAMAHA YZ250F 2010 Manuale duso (in Italian)

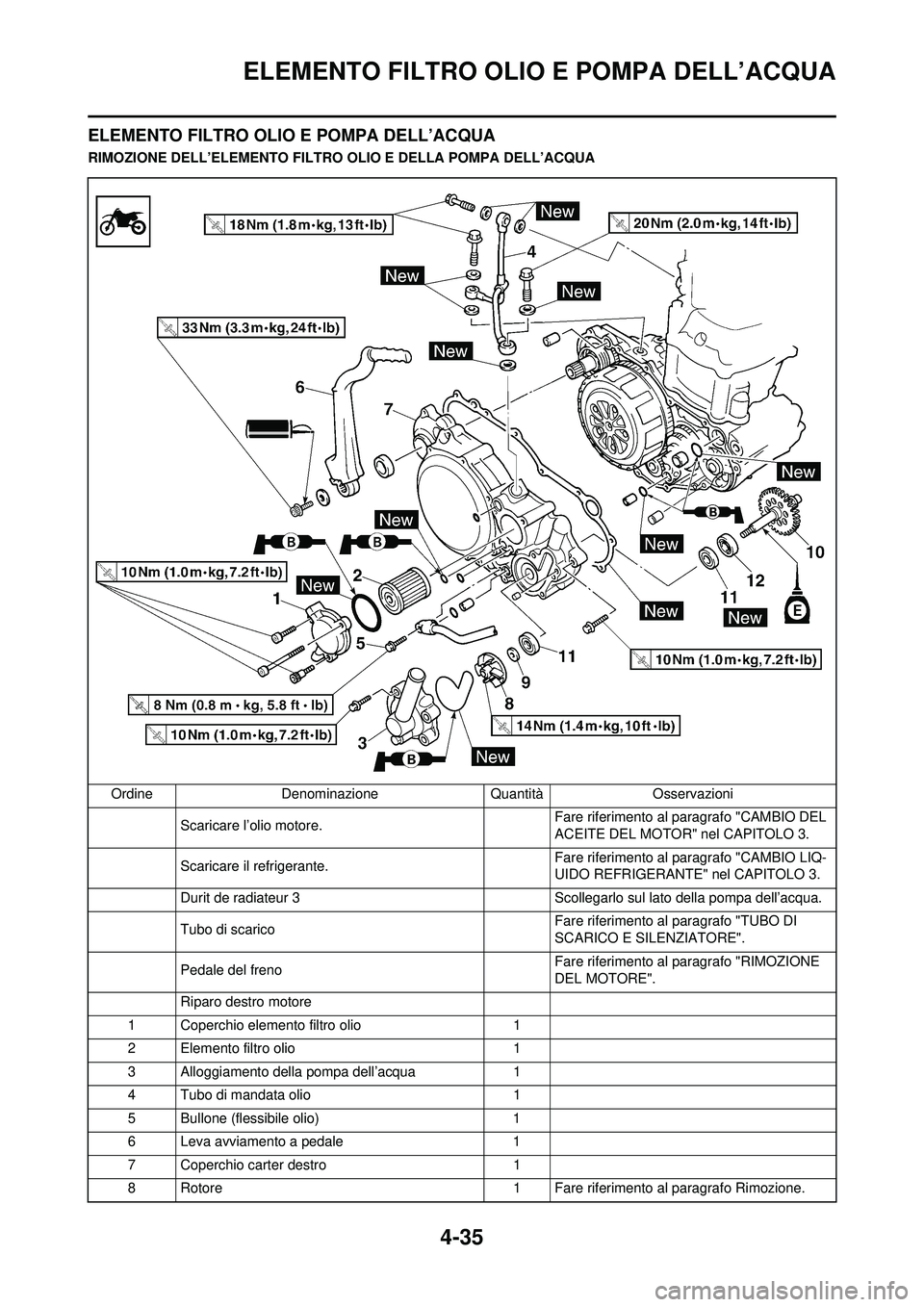

4-35
ELEMENTO FILTRO OLIO E POMPA DELL’ACQUA
ELEMENTO FILTRO OLIO E POMPA DELL’ACQUA
RIMOZIONE DELL’ELEMENTO FILTRO OLIO E DELLA POMPA DELL’ACQUA
Ordine Denominazione QuantitàOsservazioni
Scaricare l’olio motore. Fare riferimento al paragrafo "CAMBIO DEL
ACEITE DEL MOTOR" nel CAPITOLO 3.
Scaricare il refrigerante. Fare riferimento al
paragrafo "CAMBIO LIQ-
UIDO REFRIGERANTE" nel CAPITOLO 3.
Durit de radiateur 3 Scollegarlo sul lato della pompa dell’acqua.
Tubo di scarico Fare riferimento al paragrafo "TUBO DI
SCARICO E SILENZIATORE".
Pedale del freno Fare riferimento al
paragrafo "RIMOZIONE
DEL MOTORE".
Riparo destro motore
1 Coperchio elemento filtro olio 1
2 Elemento filtro olio 1
3 Alloggiamento della pompa dell’acqua 1
4 Tubo di mandata olio 1
5 Bullone (flessibile olio) 1
6 Leva avviamento a pedale 1
7 Coperchio carter destro 1
8 Rotore 1 Fare riferimento al paragrafo Rimozione.

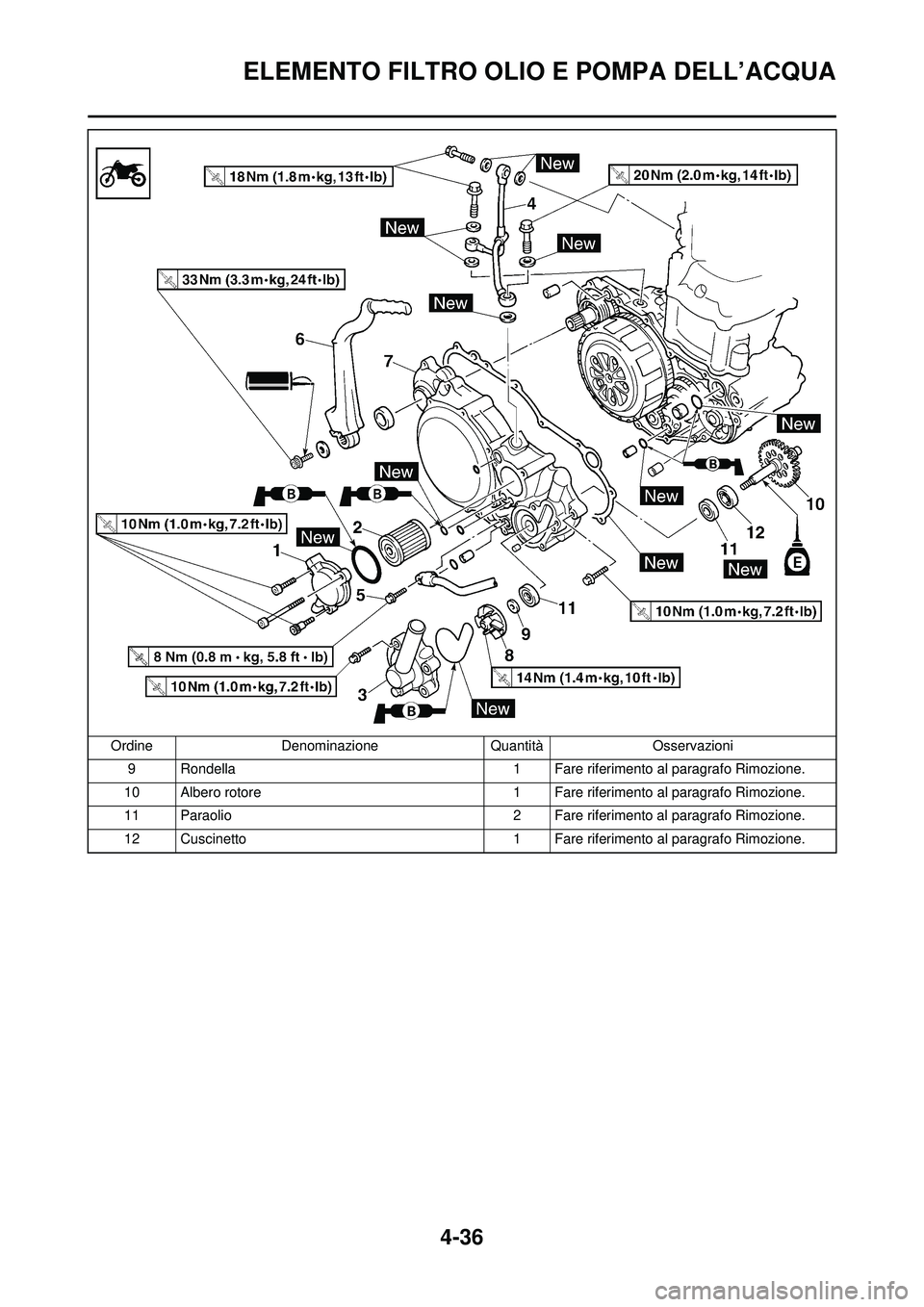

4-36
ELEMENTO FILTRO OLIO E POMPA DELL’ACQUA
9 Rondella1 Fare riferimento al paragrafo Rimozione.
10 Albero rotore 1 Fare riferimento al paragrafo Rimozione.
11 Paraolio 2 Fare riferimento al paragrafo Rimozione.
12 Cuscinetto 1 Fare riferimento al paragrafo Rimozione.
Ordine
Denominazione QuantitàOsservazioni

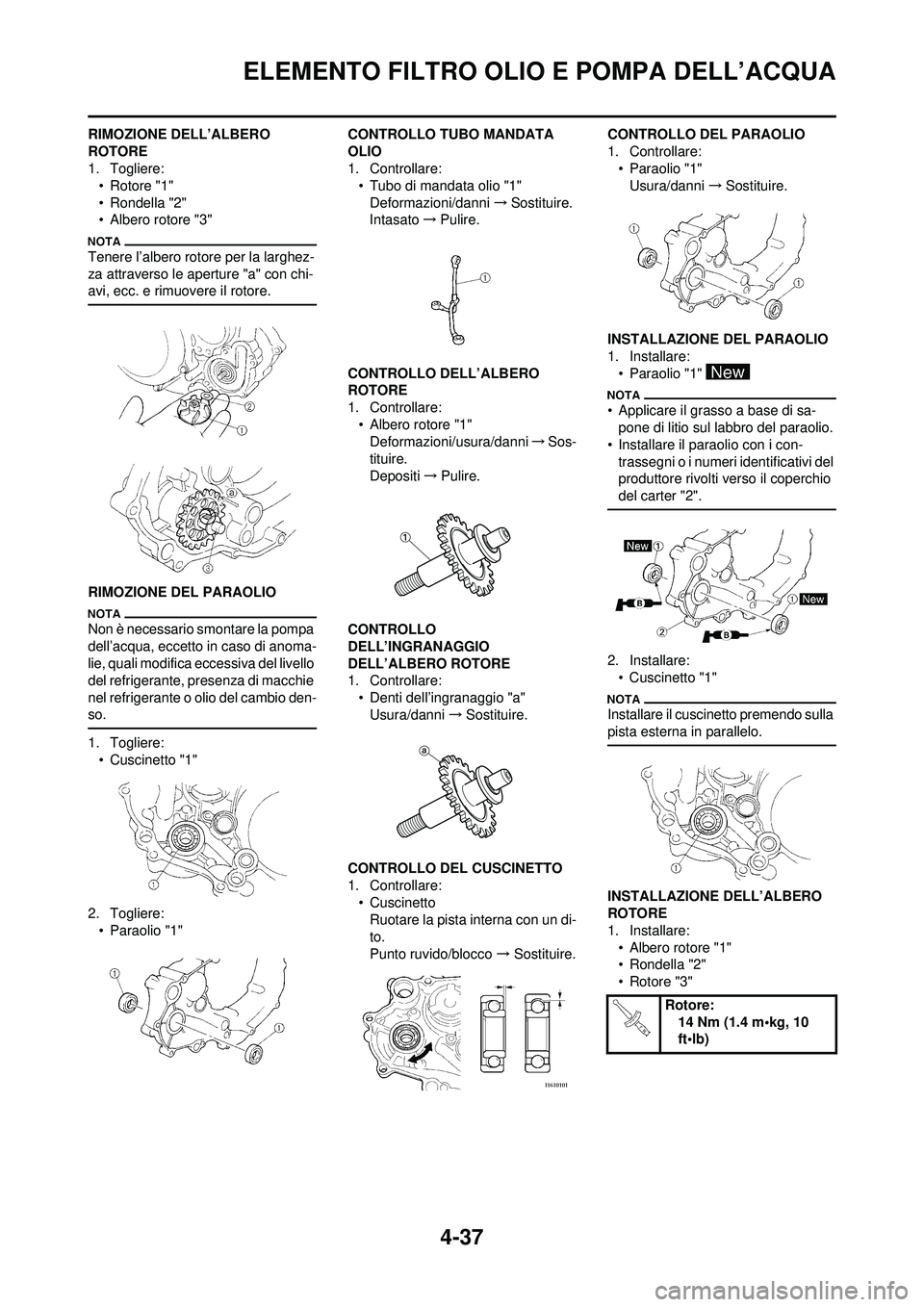

4-37
ELEMENTO FILTRO OLIO E POMPA DELL’ACQUA
RIMOZIONE DELL’ALBERO
ROTORE
1. Togliere:• Rotore "1"
• Rondella "2"
• Albero rotore "3"
Tenere l’albero rotore per la larghez-
za attraverso le aperture "a" con chi-
avi, ecc. e rimuovere il rotore.
RIMOZIONE DEL PARAOLIO
Non è necessario smontare la pompa
dell’acqua, eccetto in caso di anoma-
lie, quali modifica e ccessiva del livello
del refrigerante, presenza di macchie
nel refrigerante o olio del cambio den-
so.
1. Togliere: • Cuscinetto "1"
2. Togliere: • Paraolio "1" CONTROLLO TUBO MANDATA
OLIO
1. Controllare:
• Tubo di mandata olio "1"
Deformazioni/danni →Sostituire.
Intasato →Pulire.
CONTROLLO DELL’ALBERO
ROTORE
1. Controllare: • Albero rotore "1"Deformazioni/usura/danni →Sos-
tituire.
Depositi →Pulire.
CONTROLLO
DELL’INGRANAGGIO
DELL’ALBERO ROTORE
1. Controllare: • Denti dell’ingranaggio "a"Usura/danni →Sostituire.
CONTROLLO DEL CUSCINETTO
1. Controllare: • CuscinettoRuotare la pista interna con un di-
to.
Punto ruvido/blocco → Sostituire.CONTROLLO DEL PARAOLIO
1. Controllare:
• Paraolio "1"Usura/danni →Sostituire.
INSTALLAZIONE DEL PARAOLIO
1. Installare: • Paraolio "1"
• Applicare il grasso a base di sa-pone di litio sul labbro del paraolio.
• Installare il paraolio con i con-
trassegni o i numeri identificativi del
produttore rivolti verso il coperchio
del carter "2".
2. Installare:• Cuscinetto "1"
Installare il cuscinetto premendo sulla
pista esterna in parallelo.
INSTALLAZIONE DELL’ALBERO
ROTORE
1. Installare:• Albero rotore "1"
• Rondella "2"
• Rotore "3"
Rotore: 14 Nm (1.4 m•kg, 10
ft•lb)

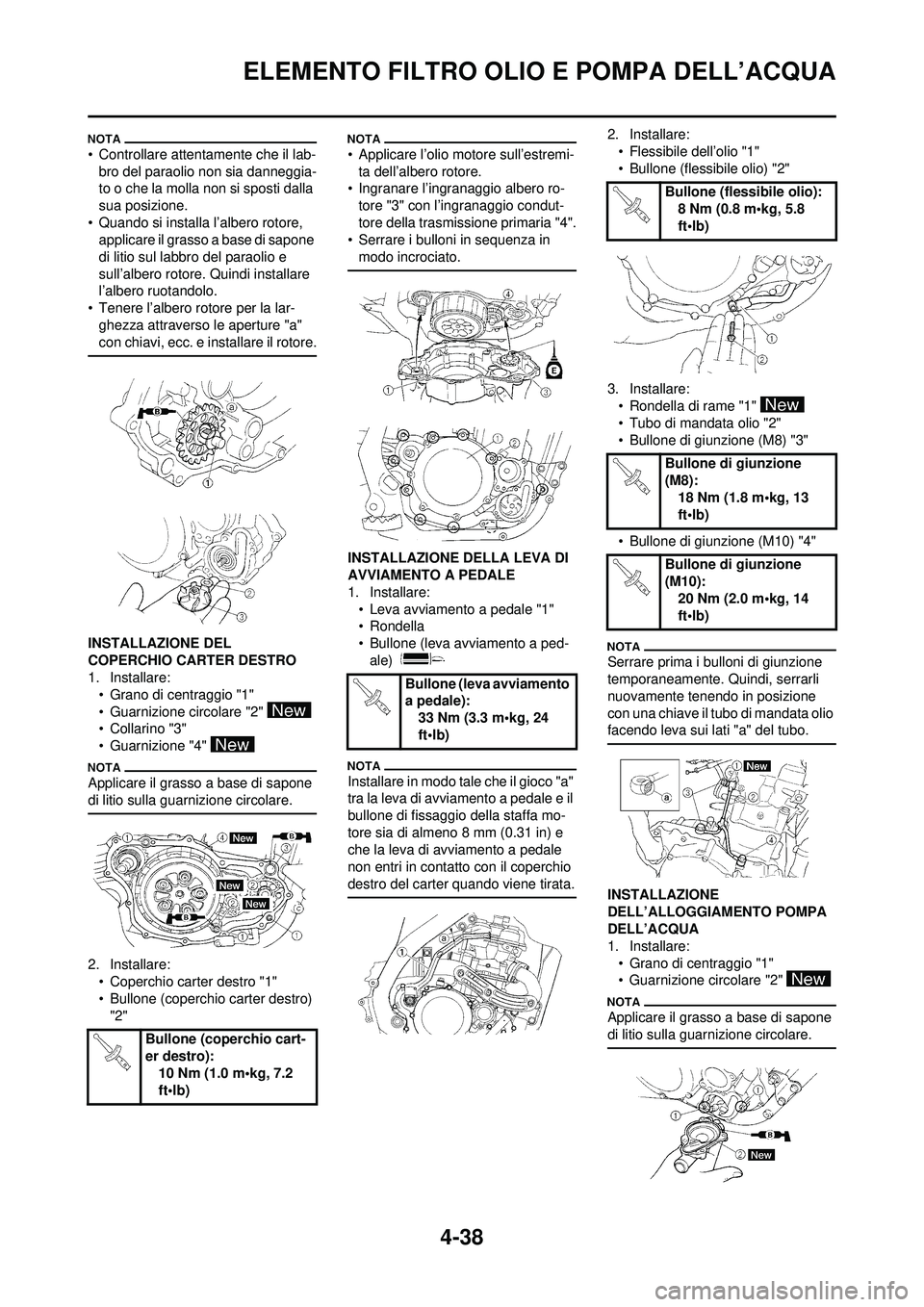

4-38
ELEMENTO FILTRO OLIO E POMPA DELL’ACQUA
• Controllare attentamente che il lab-bro del paraolio non sia danneggia-
to o che la molla non si sposti dalla
sua posizione.
• Quando si installa l’albero rotore, applicare il grasso a base di sapone
di litio sul labbro del paraolio e
sull’albero rotore. Quindi installare
l’albero ruotandolo.
• Tenere l’albero rotore per la lar- ghezza attraverso le aperture "a"
con chiavi, ecc. e in stallare il rotore.
INSTALLAZIONE DEL
COPERCHIO CARTER DESTRO
1. Installare:
• Grano di centraggio "1"
• Guarnizione circolare "2"
•Collarino "3"
• Guarnizione "4"
Applicare il grasso a base di sapone
di litio sulla guarnizione circolare.
2. Installare:• Coperchio carter destro "1"
• Bullone (coperchio carter destro) "2"
• Applicare l’olio motore sull’estremi-ta dell’albero rotore.
• Ingranare l’ingranaggio albero ro-
tore "3" con l’ingranaggio condut-
tore della trasmissione primaria "4".
• Serrare i bulloni in sequenza in
modo incrociato.
INSTALLAZIONE DELLA LEVA DI
AVVIAMENTO A PEDALE
1. Installare:• Leva avviamento a pedale "1"
• Rondella
• Bullone (leva avviamento a ped-ale)
Installare in modo tale che il gioco "a"
tra la leva di avviamento a pedale e il
bullone di fissaggio della staffa mo-
tore sia di almeno 8 mm (0.31 in) e
che la leva di avviamento a pedale
non entri in contatto con il coperchio
destro del carter quando viene tirata.
2. Installare:
• Flessibile dell’olio "1"
• Bullone (flessibile olio) "2"
3. Installare: • Rondella di rame "1"
• Tubo di mandata olio "2"
• Bullone di giunzione (M8) "3"
• Bullone di giunzione (M10) "4"
Serrare prima i bulloni di giunzione
temporaneamente. Quindi, serrarli
nuovamente tenendo in posizione
con una chiave il tubo di mandata olio
facendo leva sui lati "a" del tubo.
INSTALLAZIONE
DELL’ALLOGGIAMENTO POMPA
DELL’ACQUA
1. Installare:• Grano di centraggio "1"
• Guarnizione circolare "2"
Applicare il grasso a base di sapone
di litio sulla guarnizione circolare.
Bullone (coperchio cart-
er destro): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Bullone (leva avviamento
a pedale):
33 Nm (3.3 m•kg, 24
ft•lb)
Bullone (flessibile olio): 8 Nm (0.8 m•kg, 5.8
ft•lb)
Bullone di giunzione
(M8): 18 Nm (1.8 m•kg, 13
ft•lb)
Bullone di giunzione
(M10): 20 Nm (2.0 m•kg, 14
ft•lb)

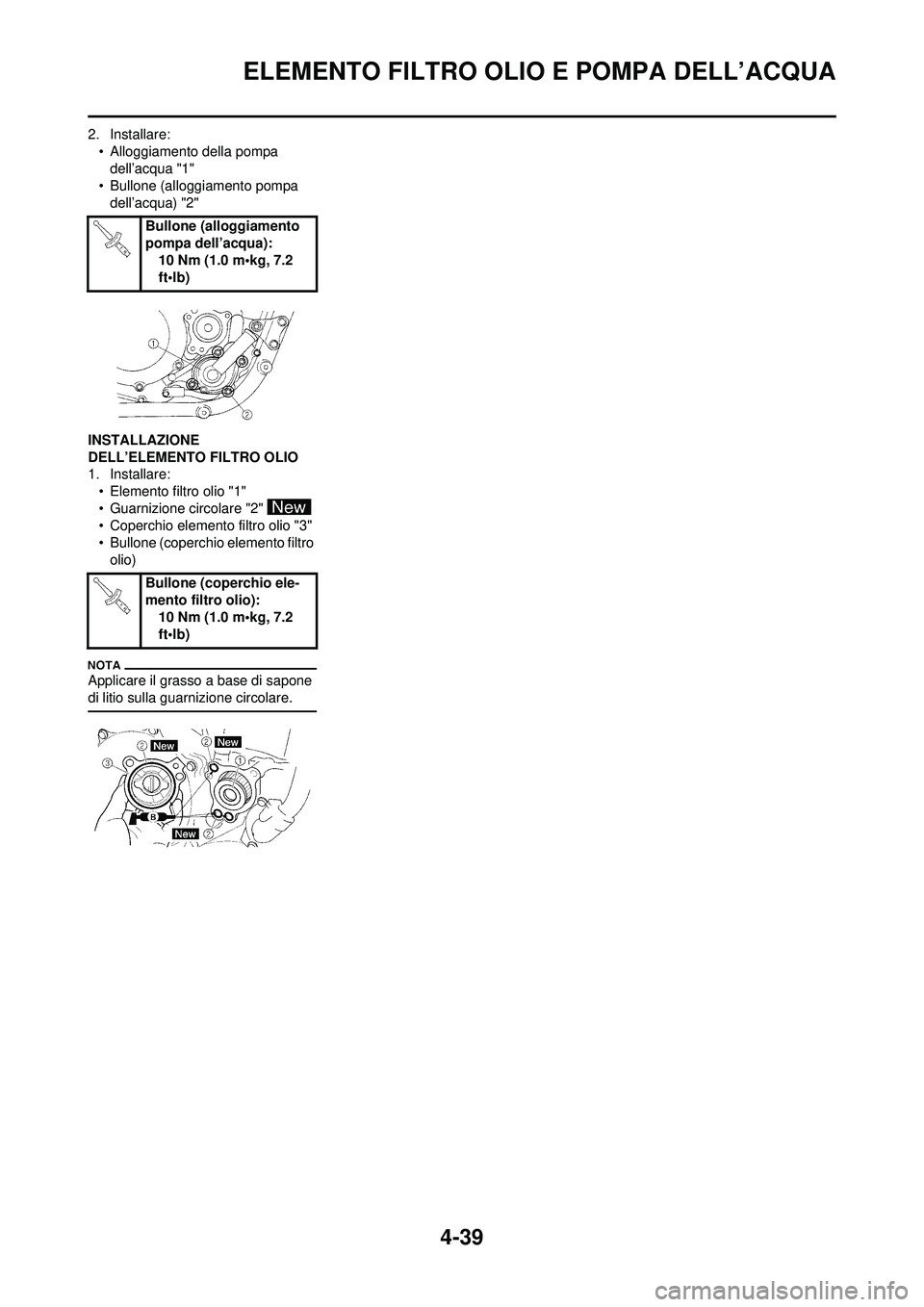

4-39
ELEMENTO FILTRO OLIO E POMPA DELL’ACQUA
2. Installare:• Alloggiamento della pompa dell’acqua "1"
• Bullone (alloggiamento pompa
dell’acqua) "2"
INSTALLAZIONE
DELL’ELEMENTO FILTRO OLIO
1. Installare: • Elemento filtro olio "1"
• Guarnizione circolare "2"
• Coperchio elemento filtro olio "3"
• Bullone (coperchio elemento filtro olio)
Applicare il grasso a base di sapone
di litio sulla guarnizione circolare.
Bullone (alloggiamento
pompa dell’acqua): 10 Nm (1.0 m•kg, 7.2
ft•lb)
Bullone (coperchio ele-
mento filtro olio): 10 Nm (1.0 m•kg, 7.2
ft•lb)

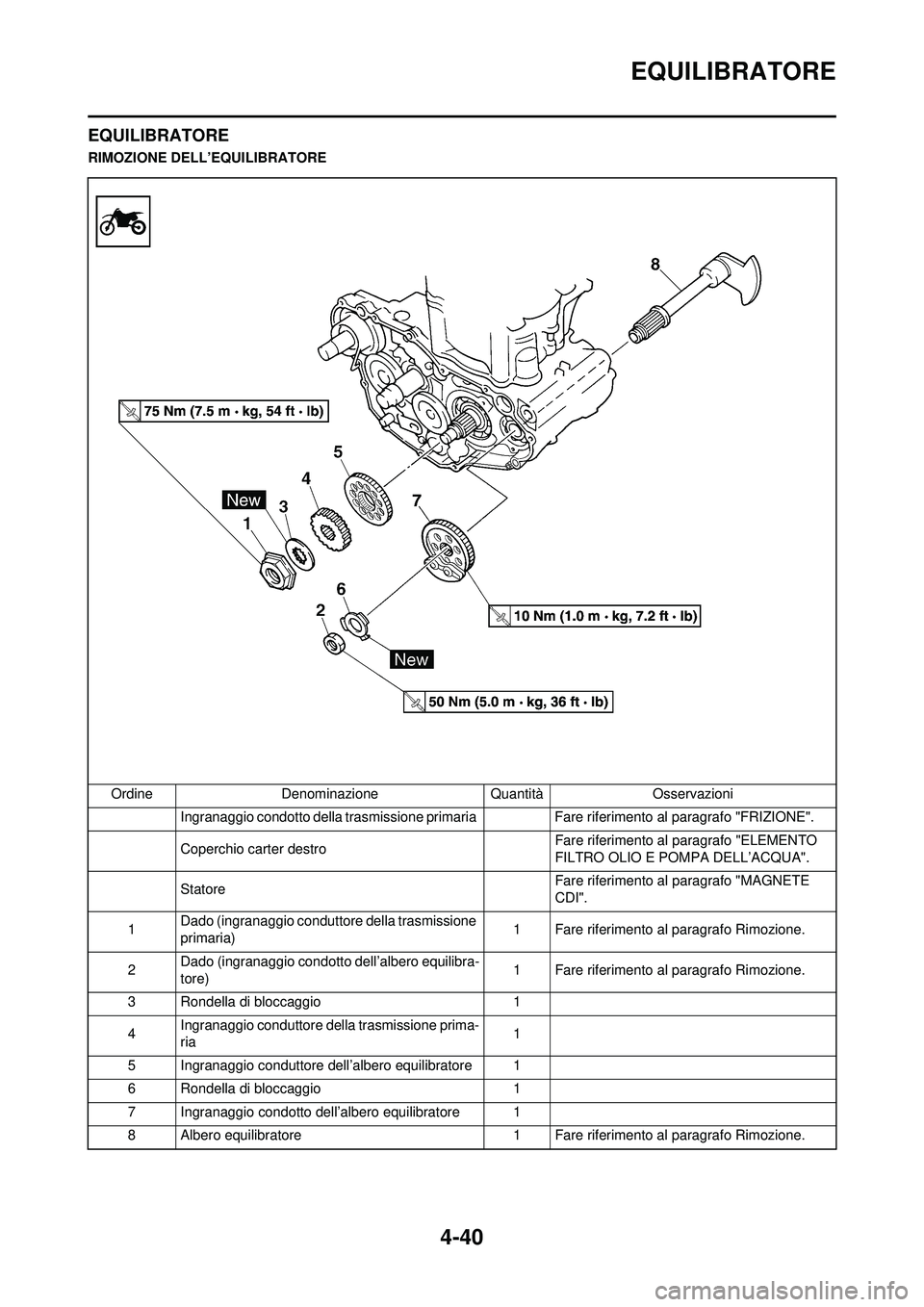

4-40
EQUILIBRATORE
EQUILIBRATORE
RIMOZIONE DELL’EQUILIBRATOREOrdine Denominazione Quantità Osservazioni Ingranaggio condotto della tras missione primaria Fare riferimento al paragrafo "FRIZIONE".
Coperchio carter destro Fare riferimento al paragrafo "ELEMENTO
FILTRO OLIO E POMPA DELL’ACQUA".
Statore Fare riferimento al paragrafo "MAGNETE
CDI".
1 Dado (ingranaggio conduttore della trasmissione
primaria) 1 Fare riferimento al paragrafo Rimozione.
2 Dado (ingranaggio condotto dell’albero equilibra-
tore) 1 Fare riferimento al paragrafo Rimozione.
3 Rondella di bloccaggio 1
4 Ingranaggio conduttore
della trasmissione prima-
ria 1
5 Ingranaggio conduttore dell’albero equilibratore 1
6 Rondella di bloccaggio 1
7 Ingranaggio condotto dell’albero equilibratore 1
8 Albero equilibratore 1 Fare riferimento al paragrafo Rimozione.

4-41
EQUILIBRATORE

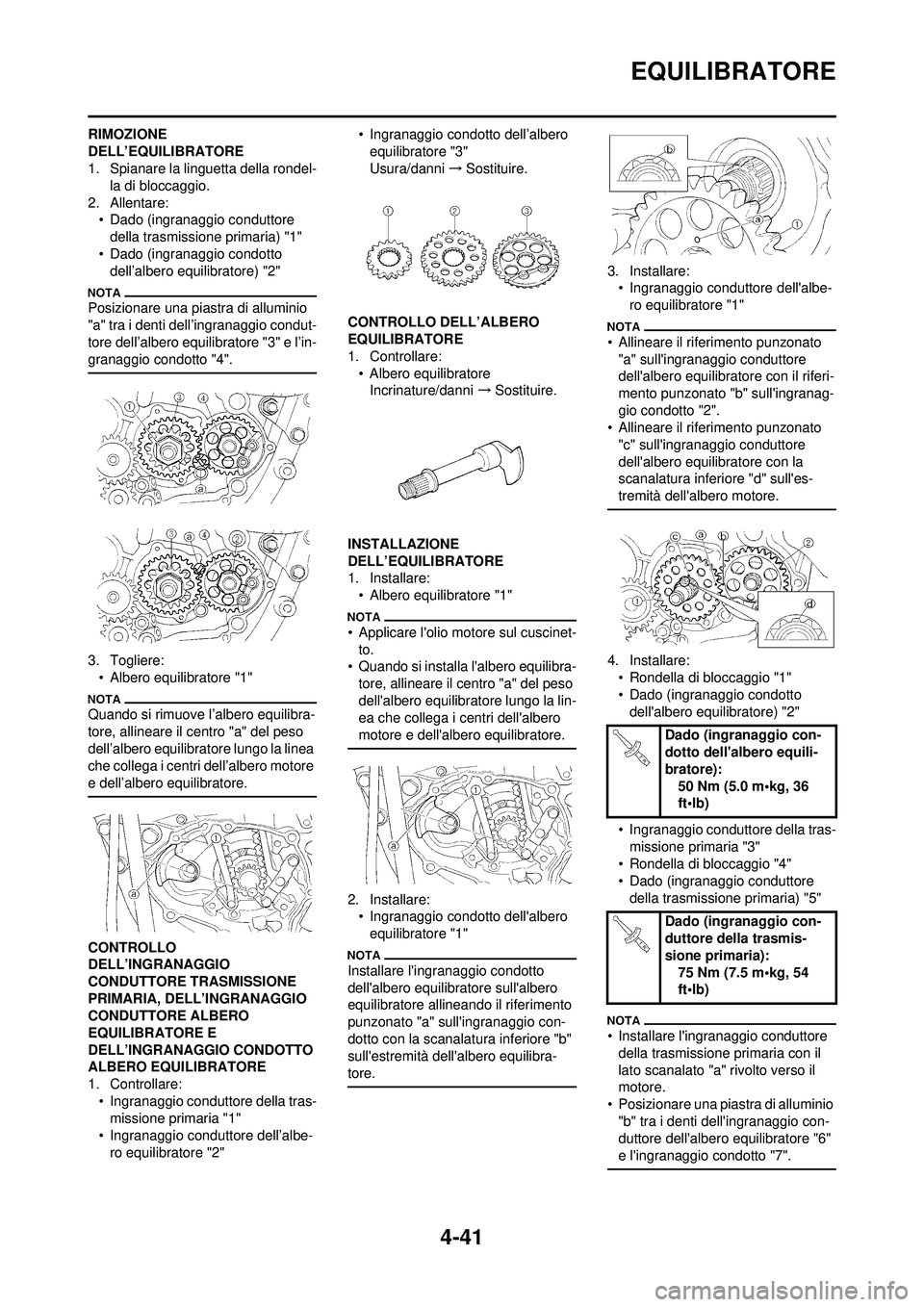

RIMOZIONE
DELL’EQUILIBRATORE
1. Spianare la linguetta della rondel-la di bloccaggio.
2. Allentare: • Dado (ingranaggio conduttore della trasmissione primaria) "1"
• Dado (ingranaggio condotto dell’albero equilibratore) "2"
Posizionare una piastra di alluminio
"a" tra i denti dell’ingranaggio condut-
tore dell’albero equilibratore "3" e l’in-
granaggio condotto "4".
3. Togliere:• Albero equilibratore "1"
Quando si rimuove l’albero equilibra-
tore, allineare il centro "a" del peso
dell’albero equilibratore lungo la linea
che collega i centri dell’albero motore
e dell’albero equilibratore.
CONTROLLO
DELL’INGRANAGGIO
CONDUTTORE TRASMISSIONE
PRIMARIA, DELL’INGRANAGGIO
CONDUTTORE ALBERO
EQUILIBRATORE E
DELL’INGRANAGGIO CONDOTTO
ALBERO EQUILIBRATORE
1. Controllare:• Ingranaggio conduttore della tras-missione primaria "1"
• Ingranaggio conduttore dell’albe- ro equilibratore "2" • Ingranaggio condotto dell’albero
equilibrato re "3"
Usura/danni →Sostituire.
CONTROLLO DELL’ALBERO
EQUILIBRATORE
1. Controllare: • Albero equilibratoreIncrinature/danni →Sostituire.
INSTALLAZIONE
DELL’EQUILIBRATORE
1. Installare: • Albero equilibratore "1"
• Applicare l'olio mo tore sul cuscinet-
to.
• Quando si installa l'albero equilibra- tore, allineare il centro "a" del peso
dell'albero equilibratore lungo la lin-
ea che collega i centri dell'albero
motore e dell'albero equilibratore.
2. Installare:• Ingranaggio condotto dell'albero
equilibrato re "1"
Installare l'ingranaggio condotto
dell'albero equilibratore sull'albero
equilibratore allineando il riferimento
punzonato "a" sull'ingranaggio con-
dotto con la scanalatura inferiore "b"
sull'estremità dell'albero equilibra-
tore.
3. Installare:
• Ingranaggio conduttore dell'albe-
ro equilibratore "1"
• Allineare il riferimento punzonato "a" sull'ingranaggio conduttore
dell'albero equilibratore con il riferi-
mento punzonato "b" sull'ingranag-
gio condotto "2".
• Allineare il riferimento punzonato "c" sull'ingranaggio conduttore
dell'albero equilibratore con la
scanalatura inferiore "d" sull'es-
tremità dell'albero motore.
4. Installare:• Rondella di bloccaggio "1"
• Dado (ingranaggio condotto dell'albero equilibratore) "2"
• Ingranaggio conduttore della tras- missione primaria "3"
• Rondella di bloccaggio "4"
• Dado (ingranaggio conduttore della trasmissione primaria) "5"
• Installare l'ingranaggio conduttore
della trasmissione primaria con il
lato scanalato "a" rivolto verso il
motore.
• Posizionare una piastra di alluminio "b" tra i denti dell'ingranaggio con-
duttore dell'albero equilibratore "6"
e l'ingranaggio condotto "7".
Dado (ingranaggio con-
dotto dell'albero equili-
bratore): 50 Nm (5.0 m•kg, 36
ft•lb)
Dado (ingranaggio con-
duttore della trasmis-
sione primaria): 75 Nm (7.5 m•kg, 54
ft•lb)

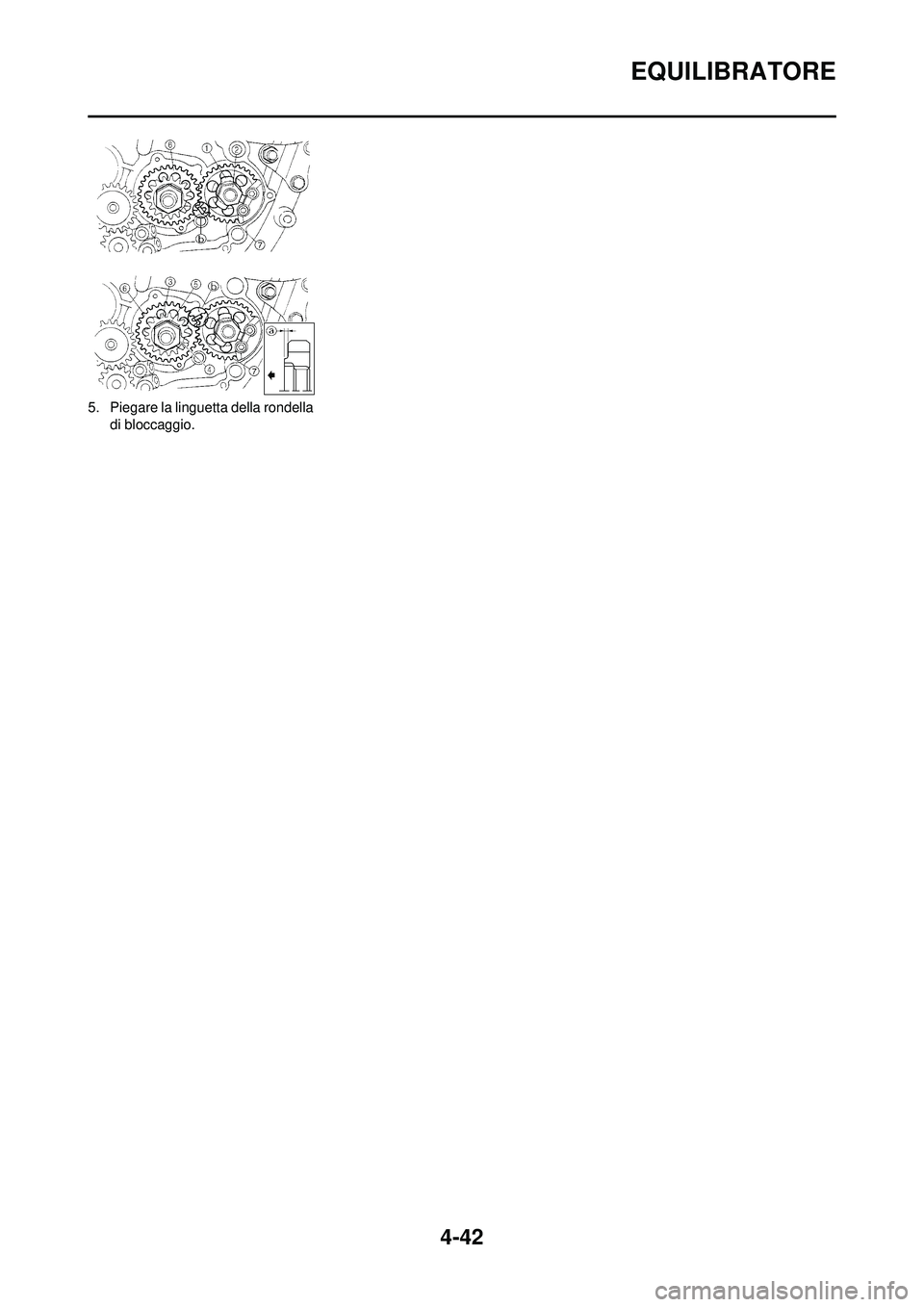

4-42
EQUILIBRATORE
5. Piegare la linguetta della rondella di bloccaggio.

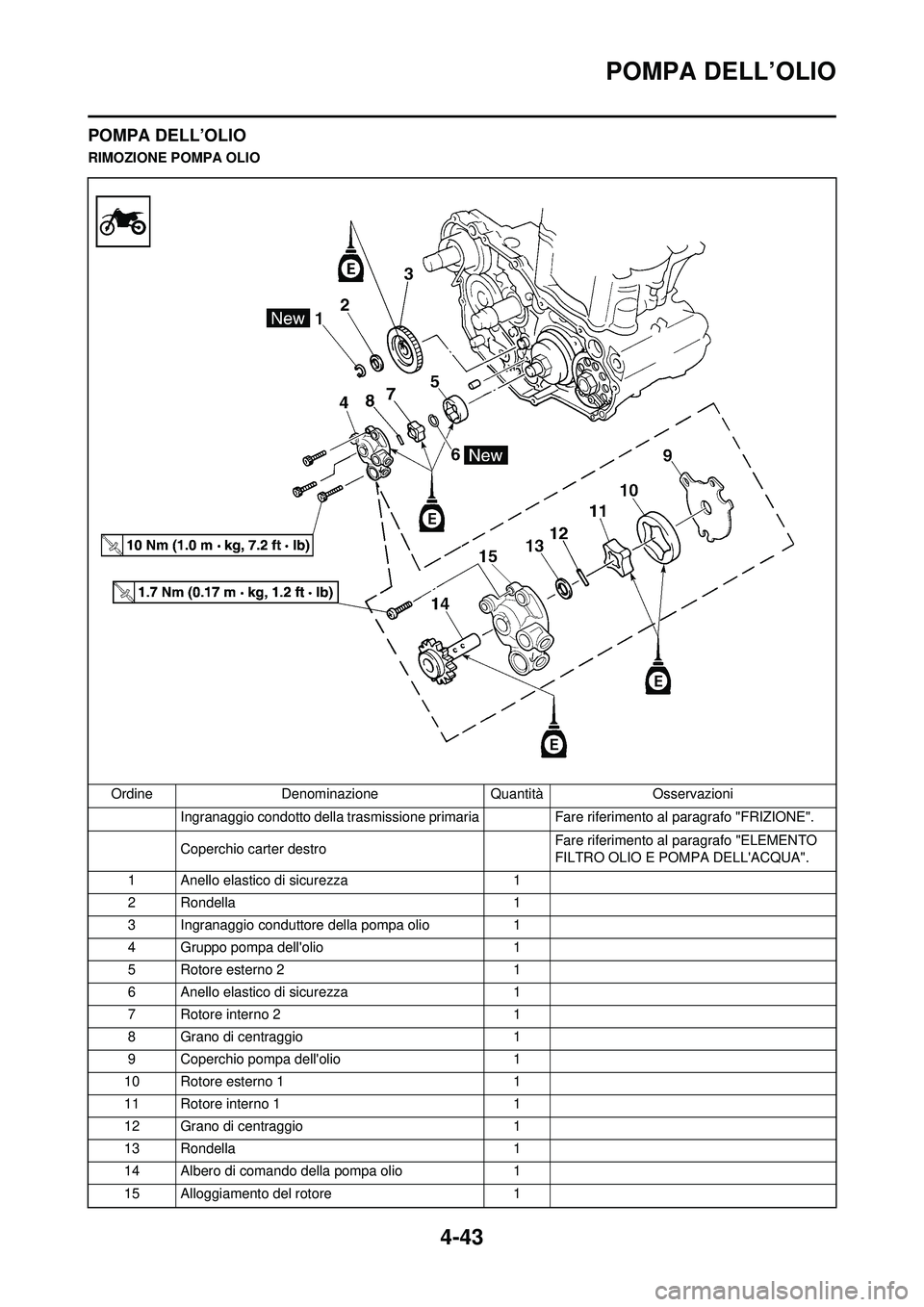

4-43
POMPA DELL’OLIO
POMPA DELL’OLIO
RIMOZIONE POMPA OLIOOrdine Denominazione Quantità Osservazioni Ingranaggio condotto della trasmissione primar ia Fare riferimento al paragrafo "FRIZIONE".
Coperchio carter destro Fare riferimento al paragrafo "ELEMENTO
FILTRO OLIO E POMPA DELL'ACQUA".
1 Anello elastico di sicurezza 1
2 Rondella 1
3 Ingranaggio conduttore della pompa olio 1
4 Gruppo pompa dell'olio 1
5 Rotore esterno 2 1
6 Anello elastico di sicurezza 1
7 Rotore interno 2 1
8 Grano di centraggio 1
9 Coperchio pompa dell'olio 1
10 Rotore esterno 1 1
11 Rotore interno 1 1
12 Grano di centraggio 1
13 Rondella 1
14 Albero di comando della pompa olio 1
15 Alloggiamento del rotore 1

4-44
POMPA DELL’OLIO

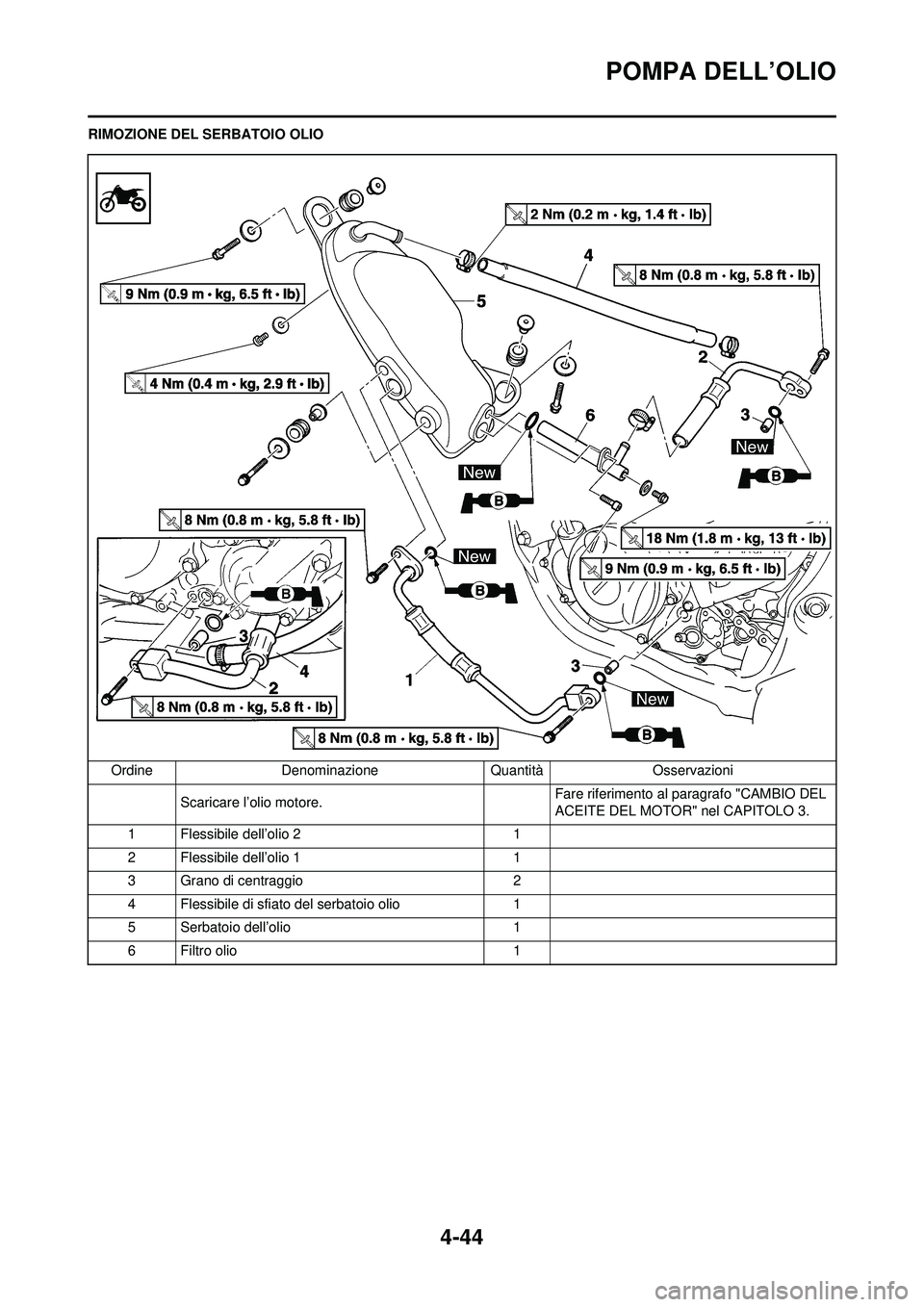

RIMOZIONE DEL SERBATOIO OLIOOrdine Denominazione Quantità Osservazioni Scaricare l’olio motore. Fare riferimento al paragrafo "CAMBIO DEL
ACEITE DEL MOTOR" nel CAPITOLO 3.
1 Flessibile dell’olio 2 1
2 Flessibile dell’olio 1 1
3 Grano di centraggio 2
4 Flessibile di sfiato del serbatoio olio 1
5 Serbatoio dell’olio 1
6 Filtro olio 1
