Page 391 of 626

YAMAHA YZ426F 2001  Owners Manual ENG
4 - 77
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
MOTOR DEMONTIEREN
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
Vorbereitung für den
AusbauMOTOR DEMONTIEREN
Das Motorrad am Rahmen auf-
bocke

Page 392 of 626

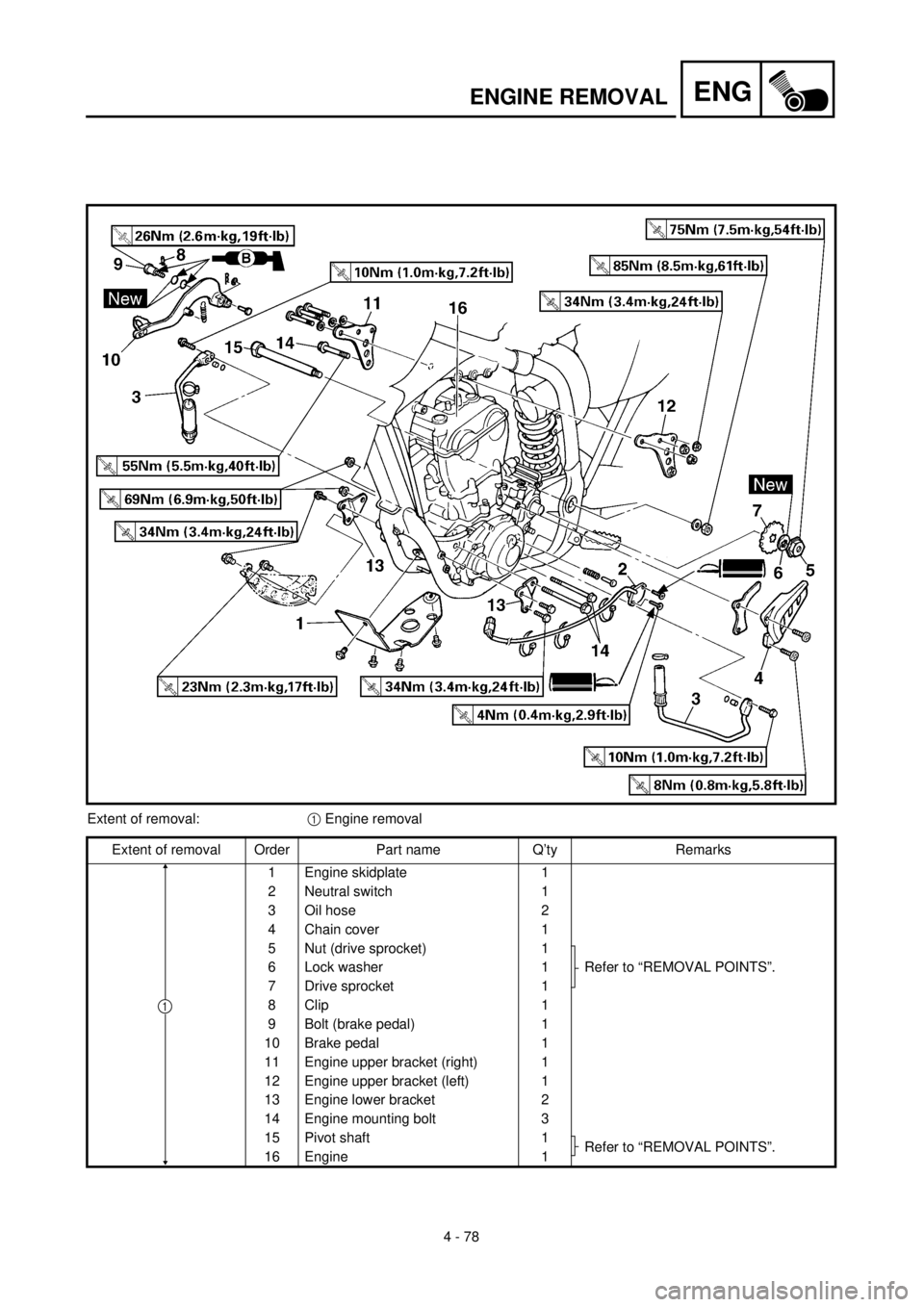

YAMAHA YZ426F 2001  Owners Manual 4 - 78
ENGENGINE REMOVAL
Extent of removal:1 Engine removal
Extent of removal Order Part name Q’ty Remarks
1 Engine skidplate 1
2 Neutral switch 1
3 Oil hose 2
4 Chain cover 1
5 Nut (drive sprocket)

Page 393 of 626

YAMAHA YZ426F 2001  Owners Manual ENG
4 - 78
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
Demontage-Arbeiten:1 Motor demontieren
Demontage-ArbeitenReihen-
folgeBauteil Anz. Bemerkungen
1 Motorschutzblech 1
2 Leerlaufschalter 1
3 Ölschlauch 2
4

Page 394 of 626

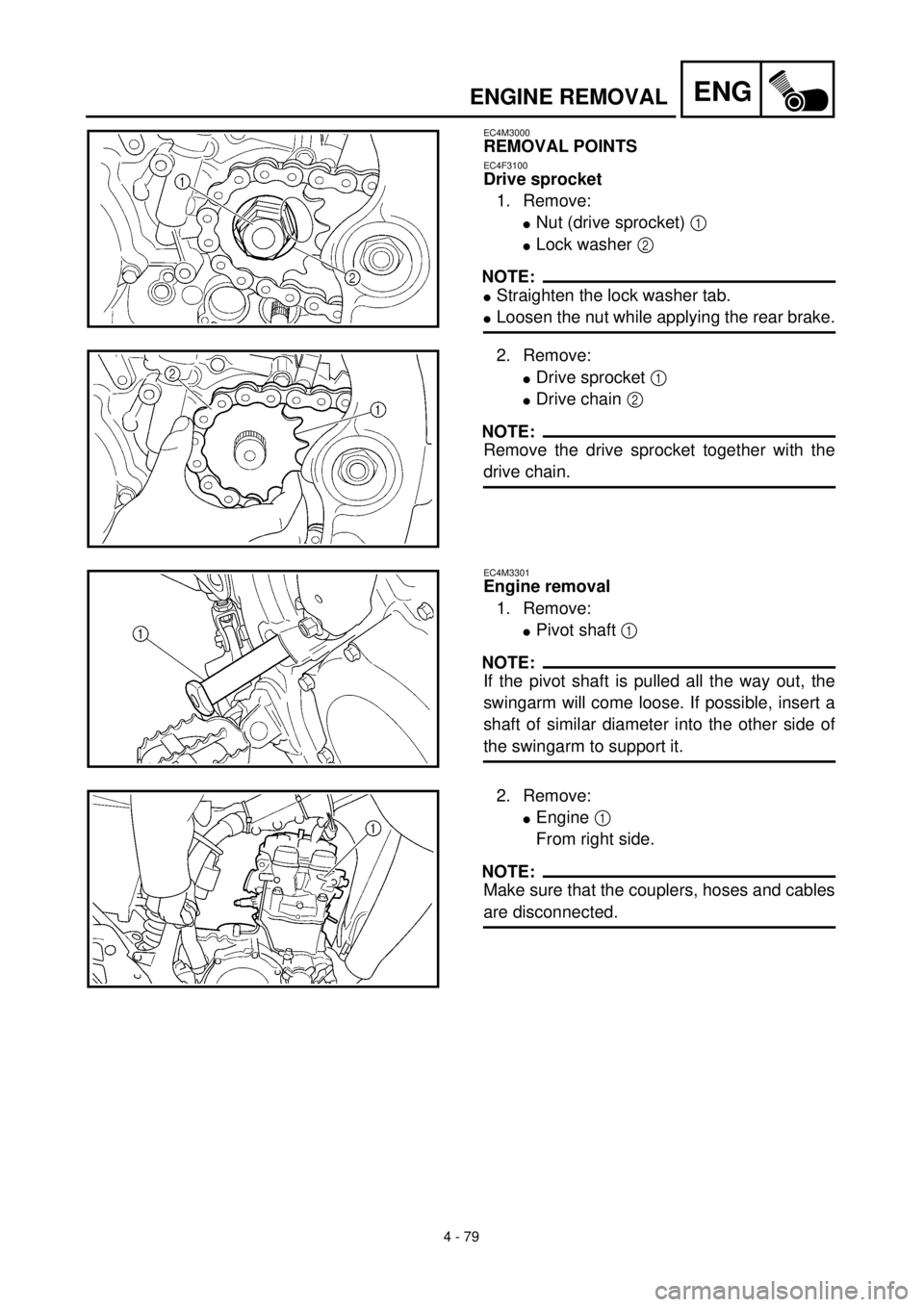

YAMAHA YZ426F 2001  Owners Manual 4 - 79
ENGENGINE REMOVAL
EC4M3000
REMOVAL POINTS
EC4F3100
Drive sprocket
1. Remove:
lNut (drive sprocket) 1
lLock washer 2
NOTE:
lStraighten the lock washer tab.
lLoosen the nut while applying the r

Page 395 of 626

YAMAHA YZ426F 2001  Owners Manual 4 - 79
ENG
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
AUSBAU
Antriebsritzel
1. Demontieren:
lMutter (Antriebsritzel) 1
lSicherungsscheibe 2
HINWEIS:
lDie Lasche der Sicherungsscheibe umbiegen.
lBeim Lockern

Page 396 of 626

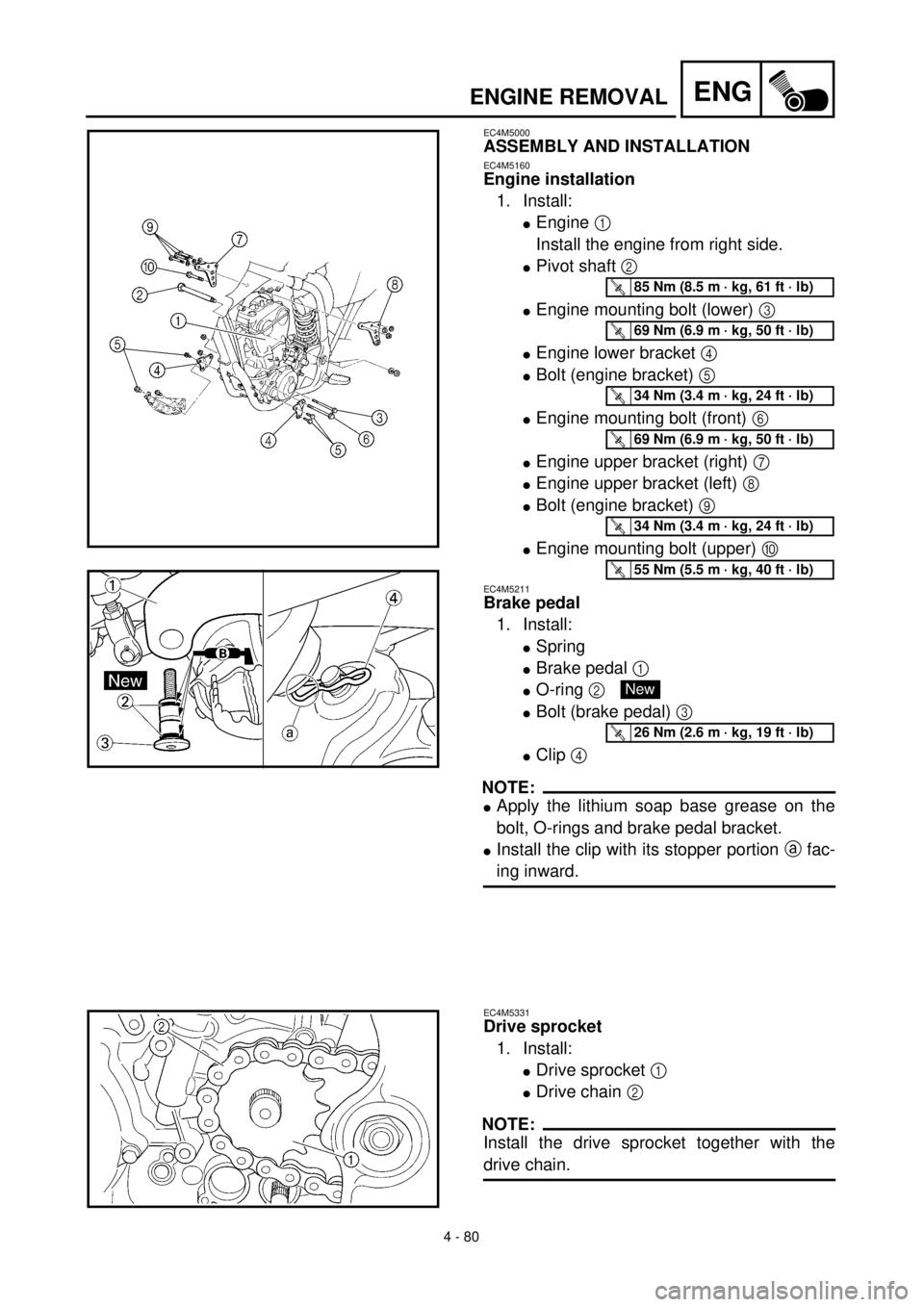

YAMAHA YZ426F 2001  Owners Manual 4 - 80
ENGENGINE REMOVAL
EC4M5000
ASSEMBLY AND INSTALLATION
EC4M5160
Engine installation
1. Install:
lEngine 1
Install the engine from right side.
lPivot shaft 2
lEngine mounting bolt (lower) 3
lEn

Page 397 of 626

YAMAHA YZ426F 2001  Owners Manual 4 - 80
ENG
DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
ZUSAMMENBAU UND MONTAGE
Motor montieren
1. Montieren:
lMotor 1
Von der rechten Seite.
lSchwingenachse 2
lSchraube (unten) 3
lMotorhalterung (unten) 4
l

Page 398 of 626

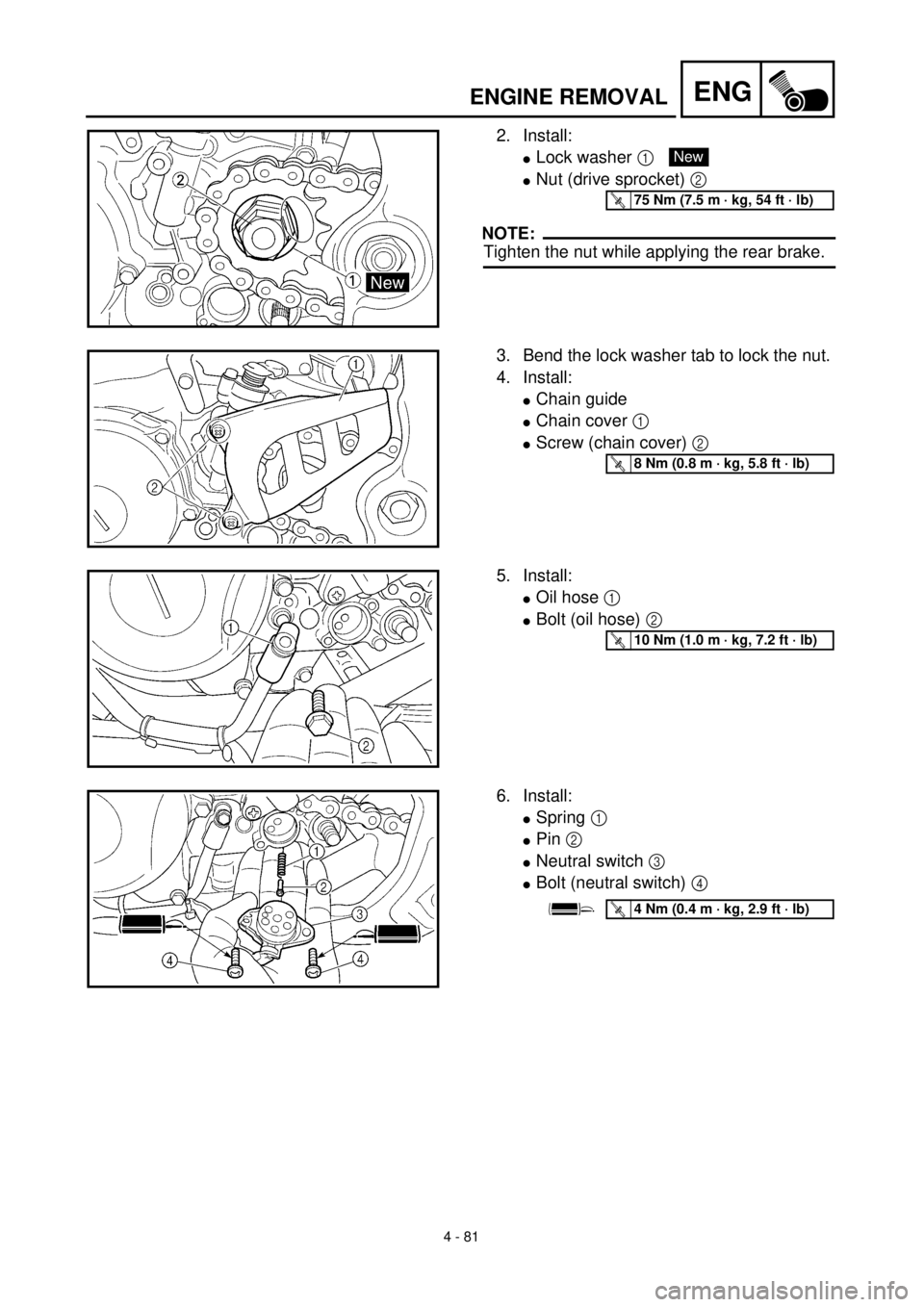

YAMAHA YZ426F 2001  Owners Manual 4 - 81
ENGENGINE REMOVAL
2. Install:
lLock washer 1
lNut (drive sprocket) 2
NOTE:
Tighten the nut while applying the rear brake.
New
T R..75 Nm (7.5 m · kg, 54 ft · lb)
3. Bend the lock washer tab

Page 399 of 626

YAMAHA YZ426F 2001  Owners Manual
4 - 81
ENG

DEPOSE DU MOTEUR
MOTOR DEMONTIEREN
2. Montieren:
l
Sicherungsscheibe
1

l
Mutter (Antriebsritzel)
2

HINWEIS:

Beim Festziehen der Mutter die Hinterrad-
bremse bet

Page 400 of 626

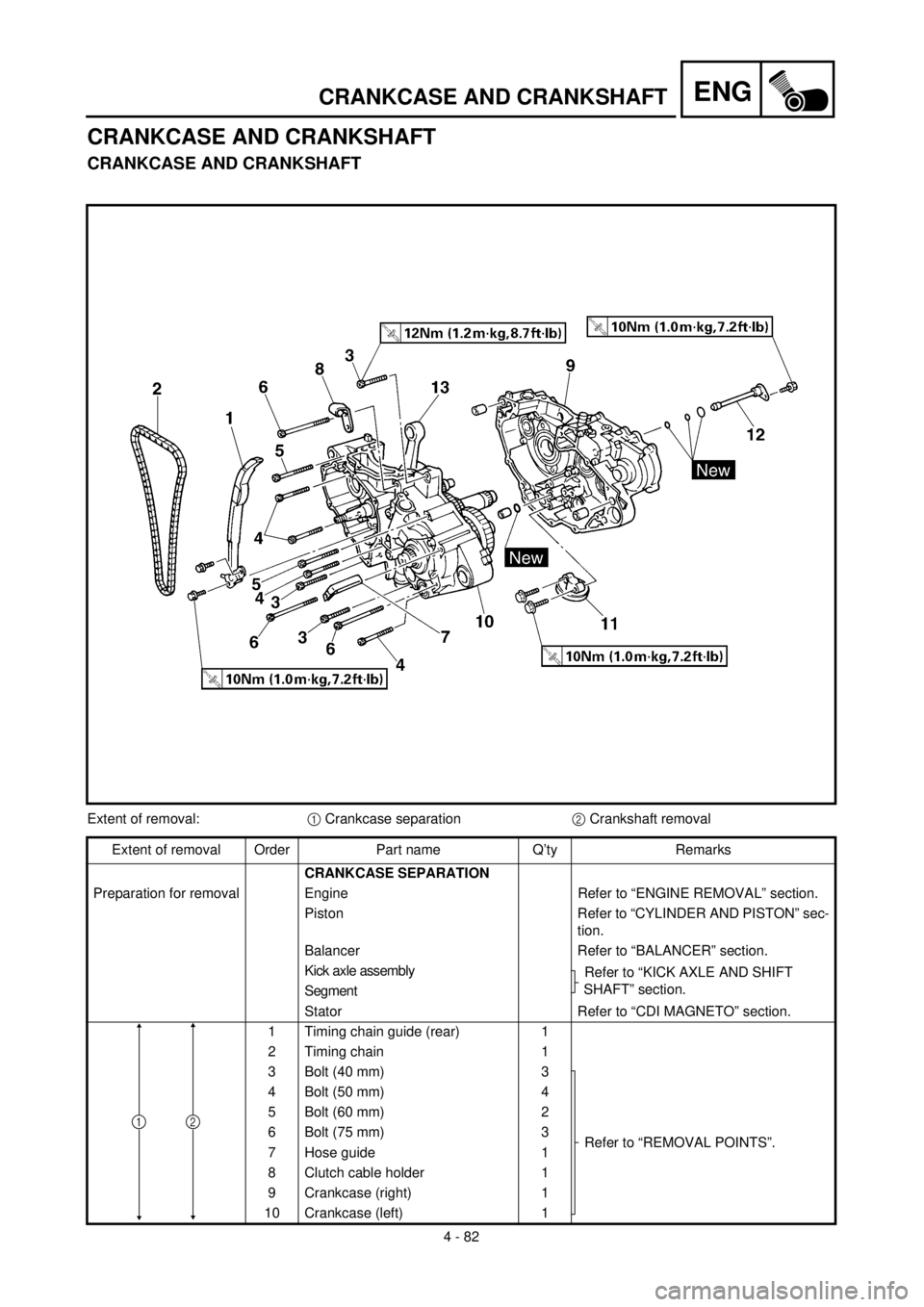

YAMAHA YZ426F 2001  Owners Manual 4 - 82
ENGCRANKCASE AND CRANKSHAFT
CRANKCASE AND CRANKSHAFT
CRANKCASE AND CRANKSHAFT
Extent of removal:1 Crankcase separation2 Crankshaft removal
Extent of removal Order Part name Q’ty Remarks
CRANK
