YAMAHA YZ426F 2002 Betriebsanleitungen (in German)

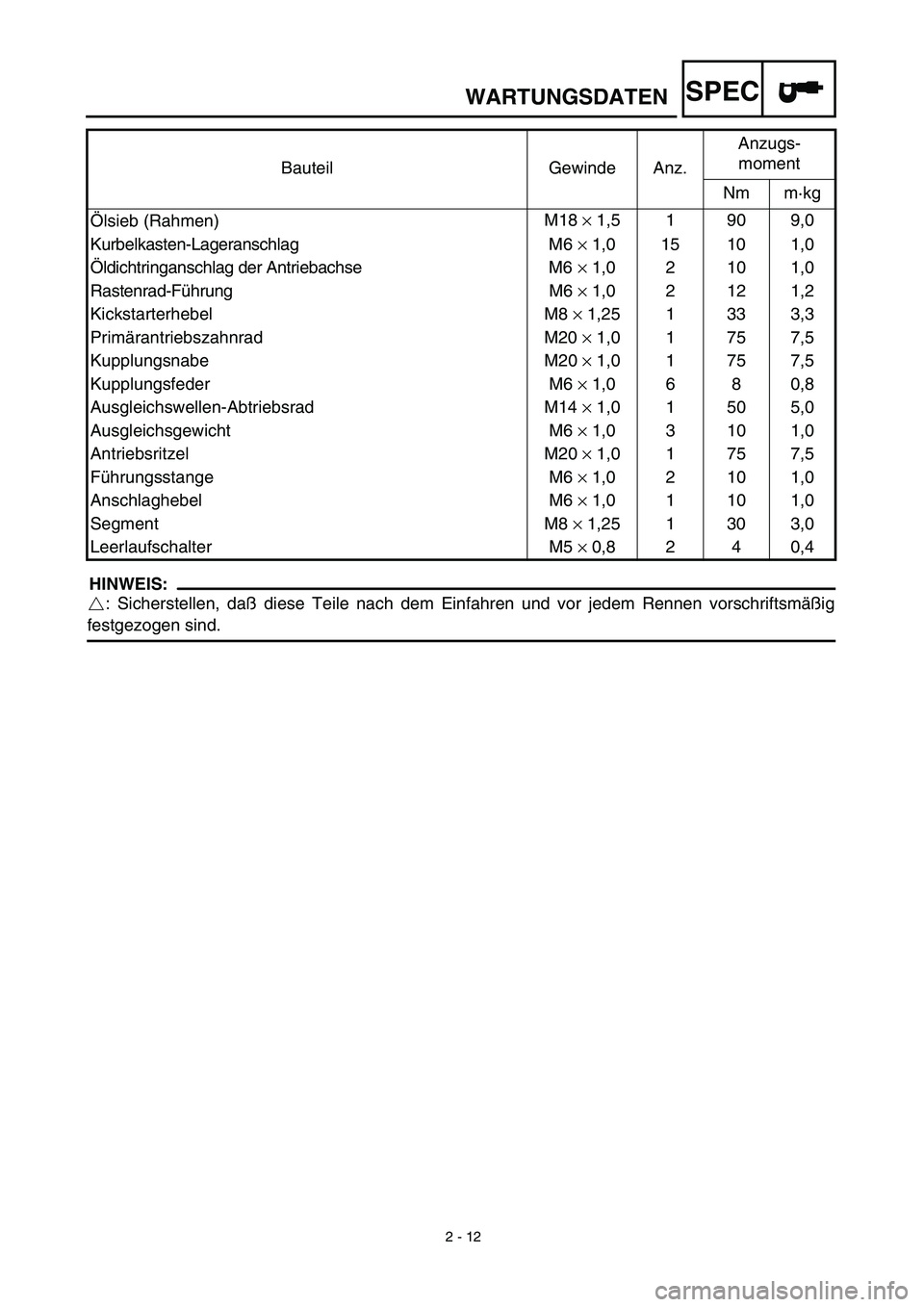

2 - 12
WARTUNGSDATEN
SPEC
HINWEIS:

: Sicherstellen, daß diese Teile nach dem Einfahren und vor jedem Rennen vorschriftsmäßig
festgezogen sind.Ölsieb (Rahmen)M18
×
1,5 1 90 9,0
Kurbelkasten-Lageranschlag M6
×
1,0 15 10 1,0
Öldichtringanschlag der Antriebachse M6
×
1,0 2 10 1,0
Rastenrad-Führung M6
×
1,0 2 12 1,2
Kickstarterhebel M8
×
1,25 1 33 3,3
Primärantriebszahnrad M20
×
1,0 1 75 7,5
Kupplungsnabe M20
×
1,0 1 75 7,5
Kupplungsfeder M6
×
1,0 6 8 0,8
Ausgleichswellen-Abtriebsrad M14
×
1,0 1 50 5,0
Ausgleichsgewicht M6
×
1,0 3 10 1,0
Antriebsritzel M20
×
1,0 1 75 7,5
Führungsstange M6
×
1,0 2 10 1,0
Anschlaghebel M6
×
1,0 1 10 1,0
Segment M8 × 1,25 1 30 3,0
Leerlaufschalter M5 × 0,8 2 4 0,4 Bauteil Gewinde Anz.Anzugs-
moment
Nm m·kg

2 - 13
WARTUNGSDATENSPEC
FAHRWERKL
Bauteil Spezifikation Grenzwert
Lenkung
Lenkkopflager Kegelrollenlager ----
Federelement vorn
Federweg 300 mm ----
Gabelfeder, ungespannte Länge 460 mm 455 mm
Standard-Federrate K = 4,41 N/mm (0,45 kg/mm) ----
Umrüstmöglichkeiten ja ----
Ölmenge 568 cm
3 ----
Füllhöhe 135 mm ----

(gemessen von der Oberkante des
Standrohres, Gabel und Dämpfer-
rohr vollständig eingefedert, ohne
Gabelfeder)80–150 mm ----
Ölsorte Teleskopgabelöl “01”----
Standrohr-Durchmesser 46 mm ----
Position der oberen Gabelbrücke 0 mm ----
Federelement hinten
Federweg 132 mm ----
Feder, ungespannte Länge 275 mm ----
Einbaulänge 262 mm ----
255,5–273,5 mm----
Standard-Federrate K = ca. 53,0 N/mm (5,40 kg/mm)----
Umrüstmöglichkeiten ja ----
Gasdruck 1.000 kPa (10 bar) ----
Schwinge
Max. Spiel
Axial ---- 1,0 mm

2 - 14
WARTUNGSDATENSPEC
Räder
Bauart: Vorderrad Speichenrad ----
Hinterrad Speichenrad ----
Felgendimension/-material ----
Vorderrad 21 × 1,60/Aluminium ----
Hinterrad 19 × 2,15/Aluminium ----
Max. Felgenschlag
Höhenschlag ---- 2,0 mm
Seitenschlag ---- 2,0 mm
Antriebskette
Typ (Hersteller) DID520DMA2 SDH (DAIDO) ----
Anzahl der Kettenglieder 113 + Kettenschloß----
Kettendurchhang 40–50 mm ----
Länge von 10 Antriebsketten-
gliedern----152,5 mm
Vorderradbremse
Bremsscheibe: Durchmesser ×
Stärke250 × 3,0 mm 250 × 2,5 mm
Bremsbelagstärke 4,4 mm 1 mm
Hauptbremszylinder-Durchmesser 11,0 mm ----
Bremszylinder-Durchmesser 27,0 mm × 2 ----
Bremsflüssigkeit DOT 4 ----
Hinterradbremse:
Bremsscheibe: Durchmesser ×
Stärke245 × 4,0 mm 245 × 3,5 mm
Max. Bremsscheibenverzug ----0,15 mm
Bremsbelagstärke 6,4 mm 1,0 mm
Hauptbremszylinder-Durchmesser 12,7 mm ----
Bremszylinder-Durchmesser 27,0 mm × 1 ----
Bremsflüssigkeit DOT 4 ----
Hand- und Fußbremshebel
Handbremshebelposition 95 mm ----
Fußbremshebelposition
(Abstand zur Fußrasten-Oberkante)5 mm ----
Kupplungszugspiel (Hebelende) 8–13 mm ----
Gaszugspiel am Drehgriff 3–5 mm ---- Bauteil Spezifikation Grenzwert

2 - 15
WARTUNGSDATENSPEC
HINWEIS:
1. Die Ringmutter mit ca. 38 Nm (3,8 m • kg) festziehen, dann um eine Drehung lösen.
2. Die Ringmutter schließlich mit 7 Nm (0,7 m • kg) festziehen. Bauteil Gewinde Anz.Anzugsmoment
Nm m·kg
Obere Gabelbrücke und Standrohr M8 × 1,25 4 23 2,3
Untere Gabelbrücke und Standrohr M8 × 1,25 4 20 2,0
Obere Gabelbrücke und Lenkkopf M24 × 1,0 1 145 14,5
Lenkerhalterung (oben) M8 × 1,25 4 28 2,8
Ringmutter M28 × 1,0 1 Siehe HINWEIS.
Teleskopgabel und Verschlußschraube M48 × 1,0 2 30 3,0
Teleskopgabel und Luftventil M30 × 1,0 2 55 5,5
Verschlußschraube und Dämpferrohr (Teleskopgabel) M12 × 1,25 2 29 2,9
Entlüftungsschraube (Teleskopgabel) und Verschluß-
schraubeM5 × 0,8 2 1 0,1
Teleskopgabel und Protektor M6 × 1,0 6 10 1,0
Teleskopgabel und Bremsschlauchhalterung M6 × 1,0 2 10 1,0
Teleskopgabel und Schlauchabdeckung M8 × 1,25 1 16 1,6
Teleskopgabel und Schlauchabdeckung M6 × 1,0 1 7 0,7
Gasseilzugkappe M5 × 0,8 2 4 0,4
Kupplungshebel-Halterung M5 × 0,8 2 4 0,4
Kupplungshebel M6 × 1,0 1 2 0,2
Dekompressionshebel-Halferung M5 × 0,8 2 4 0,4
Hauptbremszylinder vorn und Halterung M6 × 1,0 2 9 0,9
Bremsflüssigkeitsbehälterdeckel vorn M4 × 0,7 2 2 0,2
Handbremshebel-Halterung (Schraube) M6 × 1,0 1 6 0,6
Handbremshebel-Halterung (Mutter) M6 × 1,0 1 6 0,6
Handbremshebelpositions-Sicherungsmutter M6 × 1,0 1 5 0,5
Kabelführung (Bremsschlauch vorn) und Halterung M5 × 0,8 1 4 0,4
Hohlschraube (Hauptbremszylinder vorn) M10 × 1,25 1 30 3,0
Hohlschraube (Bremssattel vorn) M10 × 1,25 1 30 3,0
Bremssattel vorn und Teleskopgabel M8 × 1,25 2 23 2,3
Bremssattel (vorne und hinten) und Bremsklotzstiftstop-
fenM10 × 1,0 1 3 0,3
Bremssattel (vorn und hinten) und Bremsklotzstift M10 × 1,0 1 18 1,8
Entlüftungsschraube (Bremssattel vorn und hinten) M8 × 1,25 1 6 0,6
Vorderachse und Mutter M16 × 1,5 1 105 10,5
Vorderachs-Halterung M8 × 1,25 4 23 2,3
Bremsscheibe vorn und Radnabe M6 × 1,0 6 12 1,2
Bremsscheibe hinten und Radnabe M6 × 1,0 6 14 1,4
Fußbremshebel M8 × 1,25 1 26 2,6
Hauptbremszylinder hinten und Rahmen M6 × 1,0 2 10 1,0

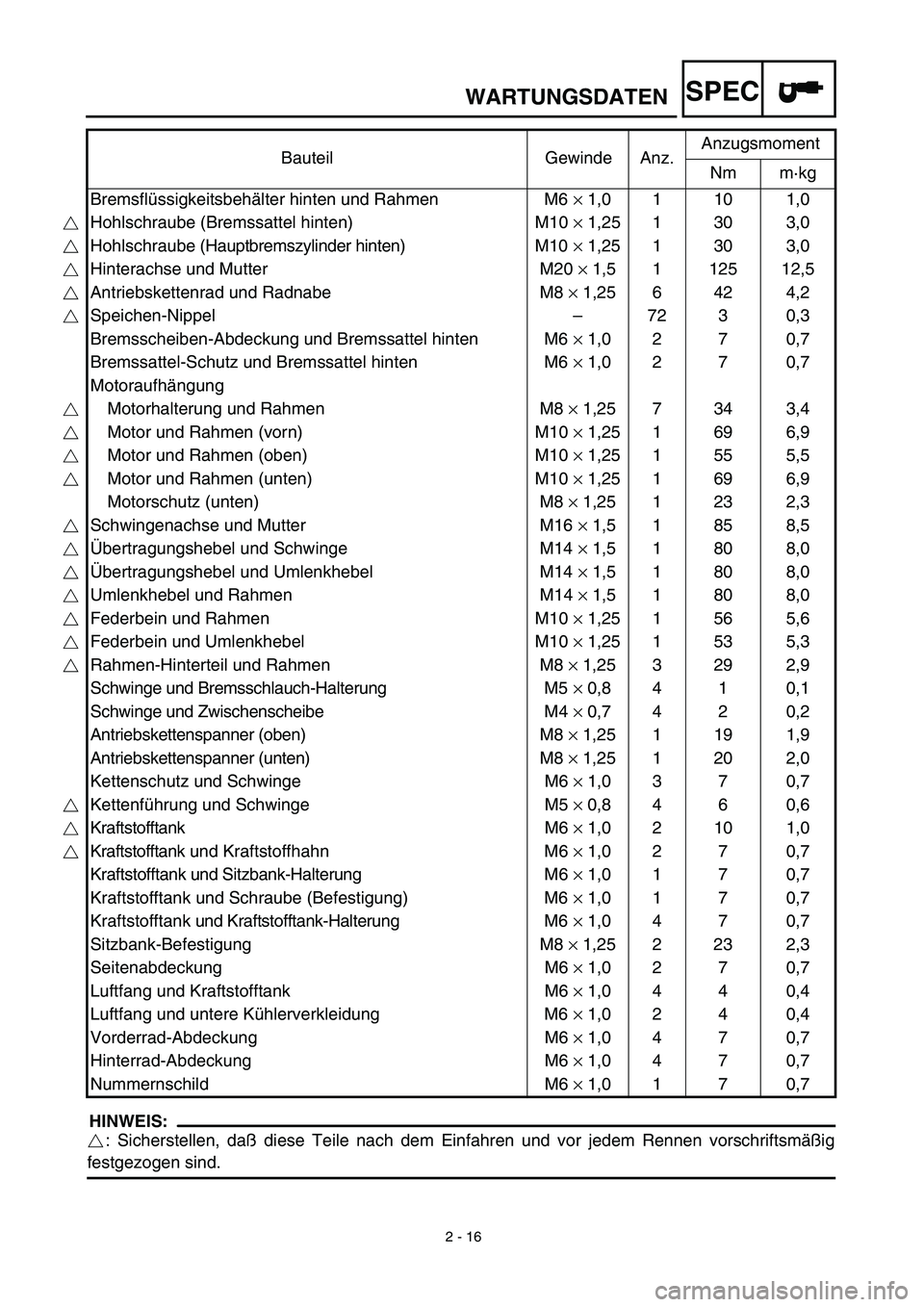

2 - 16
WARTUNGSDATENSPEC
HINWEIS:
: Sicherstellen, daß diese Teile nach dem Einfahren und vor jedem Rennen vorschriftsmäßig
festgezogen sind.Bauteil Gewinde Anz.Anzugsmoment
Nm m·kg
Bremsflüssigkeitsbehälter hinten und Rahmen M6 × 1,0 1 10 1,0
Hohlschraube (Bremssattel hinten) M10 × 1,25 1 30 3,0
Hohlschraube (Hauptbremszylinder hinten) M10 × 1,25 1 30 3,0
Hinterachse und Mutter M20 × 1,5 1 125 12,5
Antriebskettenrad und Radnabe M8 × 1,25 6 42 4,2
Speichen-Nippel–72 3 0,3
Bremsscheiben-Abdeckung und Bremssattel hinten M6 × 1,0 2 7 0,7
Bremssattel-Schutz und Bremssattel hinten M6 × 1,0 2 7 0,7
Motoraufhängung
Motorhalterung und Rahmen M8 × 1,25 7 34 3,4
Motor und Rahmen (vorn) M10 × 1,25 1 69 6,9
Motor und Rahmen (oben) M10 × 1,25 1 55 5,5
Motor und Rahmen (unten) M10 × 1,25 1 69 6,9
Motorschutz (unten) M8 × 1,25 1 23 2,3
Schwingenachse und Mutter M16 × 1,5 1 85 8,5
Übertragungshebel und Schwinge M14 × 1,5 1 80 8,0
Übertragungshebel und Umlenkhebel M14 × 1,5 1 80 8,0
Umlenkhebel und Rahmen M14 × 1,5 1 80 8,0
Federbein und Rahmen M10 × 1,25 1 56 5,6
Federbein und Umlenkhebel M10 × 1,25 1 53 5,3
Rahmen-Hinterteil und Rahmen M8 × 1,25 3 29 2,9
Schwinge und Bremsschlauch-Halterung M5 × 0,8 4 1 0,1
Schwinge und Zwischenscheibe M4 × 0,7 4 2 0,2
Antriebskettenspanner (oben) M8 × 1,25 1 19 1,9
Antriebskettenspanner (unten) M8 × 1,25 1 20 2,0
Kettenschutz und Schwinge M6 × 1,0 3 7 0,7
Kettenführung und Schwinge M5 × 0,8 4 6 0,6
Kraftstofftank M6 × 1,0 2 10 1,0
Kraftstofftank und Kraftstoffhahn M6 × 1,0 2 7 0,7
Kraftstofftank und Sitzbank-Halterung M6 × 1,0 1 7 0,7
Kraftstofftank und Schraube (Befestigung) M6 × 1,0 1 7 0,7
Kraftstofftank und Kraftstofftank-Halterung M6 × 1,0 4 7 0,7
Sitzbank-Befestigung M8 × 1,25 2 23 2,3
Seitenabdeckung M6 × 1,0 2 7 0,7
Luftfang und Kraftstofftank M6 × 1,0 4 4 0,4
Luftfang und untere Kühlerverkleidung M6 × 1,0 2 4 0,4
Vorderrad-Abdeckung M6 × 1,0 4 7 0,7
Hinterrad-Abdeckung M6 × 1,0 4 7 0,7
Nummernschild M6 × 1,0 1 7 0,7

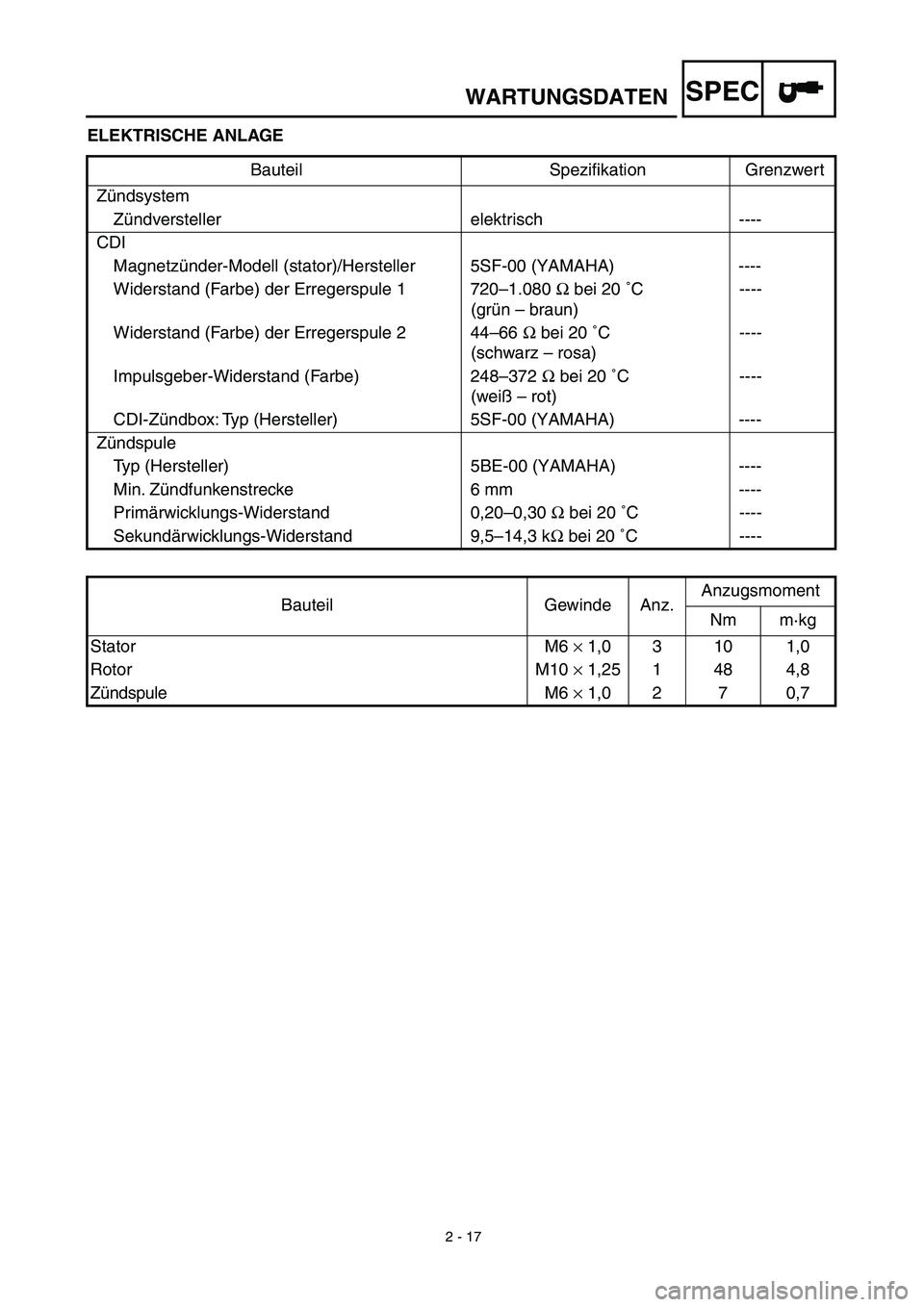

2 - 17
WARTUNGSDATENSPEC
ELEKTRISCHE ANLAGE
Bauteil Spezifikation Grenzwert
Zündsystem
Zündversteller elektrisch ----
CDI
Magnetzünder-Modell (stator)/Hersteller 5SF-00 (YAMAHA) ----
Widerstand (Farbe) der Erregerspule 1 720–1.080 Ω bei 20 ˚C
(grün – braun)----
Widerstand (Farbe) der Erregerspule 2 44–66 Ω bei 20 ˚C
(schwarz – rosa)----
Impulsgeber-Widerstand (Farbe) 248–372 Ω bei 20 ˚C
(weiß – rot)----
CDI-Zündbox: Typ (Hersteller) 5SF-00 (YAMAHA) ----
Zündspule
Typ (Hersteller) 5BE-00 (YAMAHA) ----
Min. Zündfunkenstrecke 6 mm ----
Primärwicklungs-Widerstand 0,20–0,30 Ω bei 20 ˚C ----
Sekundärwicklungs-Widerstand 9,5–14,3 kΩ bei 20 ˚C ----
Bauteil Gewinde Anz.Anzugsmoment
Nm m·kg
Stator M6 × 1,0 3 10 1,0
Rotor M10 × 1,25 1 48 4,8
Zündspule M6 × 1,0 2 7 0,7

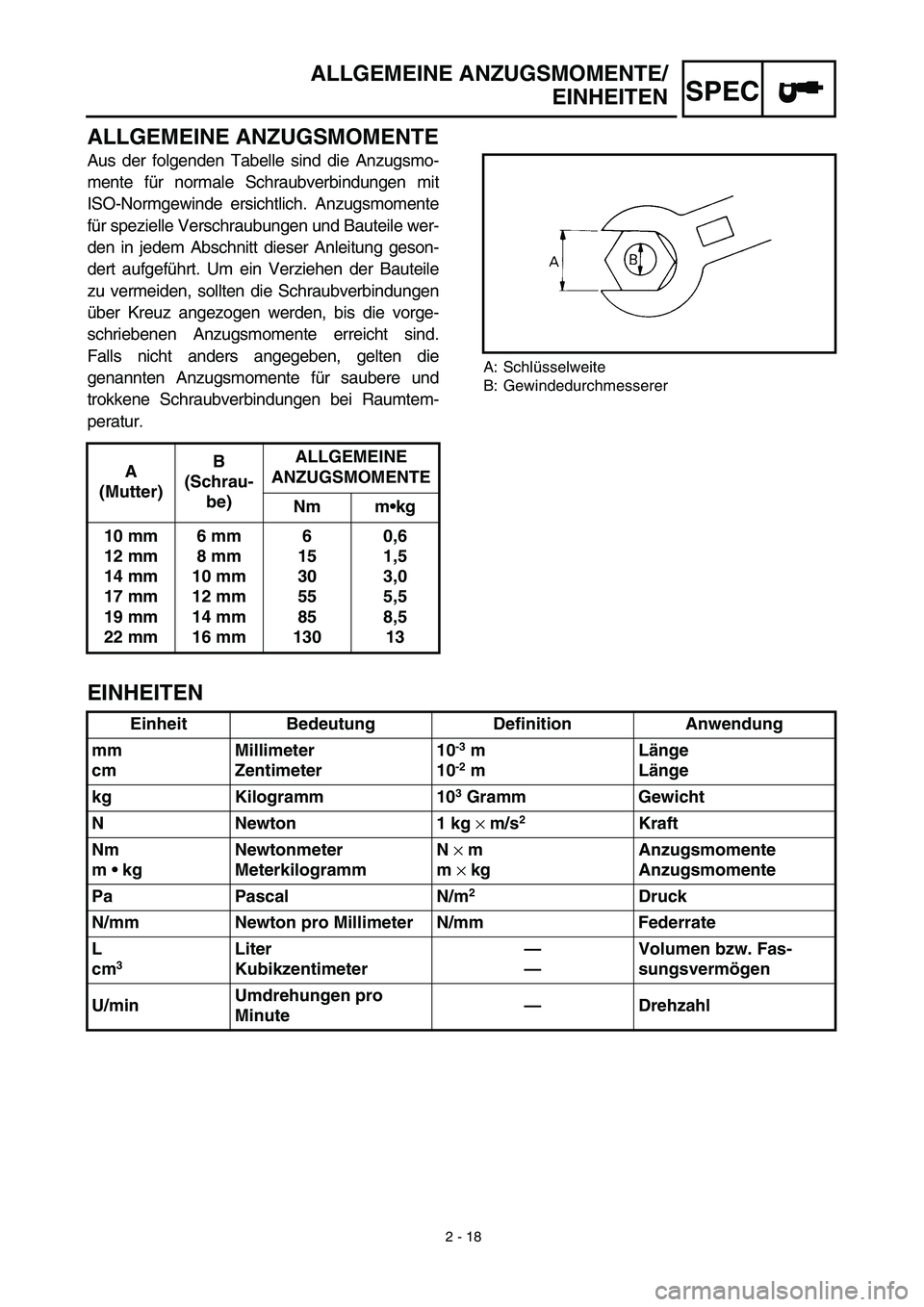

2 - 18
SPEC
ALLGEMEINE ANZUGSMOMENTE
Aus der folgenden Tabelle sind die Anzugsmo-
mente für normale Schraubverbindungen mit
ISO-Normgewinde ersichtlich. Anzugsmomente
für spezielle Verschraubungen und Bauteile wer-
den in jedem Abschnitt dieser Anleitung geson-
dert aufgeführt. Um ein Verziehen der Bauteile
zu vermeiden, sollten die Schraubverbindungen
über Kreuz angezogen werden, bis die vorge-
schriebenen Anzugsmomente erreicht sind.
Falls nicht anders angegeben, gelten die
genannten Anzugsmomente für saubere und
trokkene Schraubverbindungen bei Raumtem-
peratur.
A: Schlüsselweite
B: Gewindedurchmesserer
EINHEITEN
A
(Mutter)B
(Schrau-
be)ALLGEMEINE
ANZUGSMOMENTE
Nm m•kg
10 mm
12 mm
14 mm
17 mm
19 mm
22 mm6 mm
8 mm
10 mm
12 mm
14 mm
16 mm6
15
30
55
85
1300,6
1,5
3,0
5,5
8,5
13
Einheit Bedeutung Definition Anwendung
mm
cmMillimeter
Zentimeter10
-3 m
10-2 mLänge
Länge
kg Kilogramm 10
3 Gramm Gewicht
N Newton 1 kg × m/s
2 Kraft
Nm
m • kgNewtonmeter
MeterkilogrammN × m
m × kgAnzugsmomente
Anzugsmomente
Pa Pascal N/m
2Druck
N/mm Newton pro Millimeter N/mm Federrate
L
cm
3 Liter
Kubikzentimeter—
—Volumen bzw. Fas-
sungsvermögen
U/minUmdrehungen pro
Minute—Drehzahl
ALLGEMEINE ANZUGSMOMENTE/
EINHEITEN

2 - 19
SPEC

LUBRICATION DIAGRAMS
LUBRICATION DIAGRAMS
1
Oil delivery pipe
2
Intake camshaft
3
Exhaust camshaft
4
Oil cleaner element
5
Oil pump
6
Main axle
7
Drive axle

SPEC

2 - 19
SCHEMAS DE GRAISSAGE
SCHMIERSYSTEM-SCHAUBILDER
SCHMIERSYSTEM-SCHAUBIL-
DER
1
Ölzufuhrleitung
2
Einlaß-Nockenwelle
3
Auslaß-Nockenwelle
4
Ölfiltereinsatz
5
Ölpumpe
6
Getriebe-Eingangswelle
7
Getriebe-Ausgangswelle
SCHEMAS DE GRAISSAGE
1
Tuyau d’arrivée d’huile
2
Arbre à cames d’admission
3
Arbre à cames d’échappement
4
Element du filtre à air
5
Pompe à huile
6
Arbre primaire
7
Arbre secondaire

2 - 20
SPEC

LUBRICATION DIAGRAMS
1
Camshaft
2
Connecting rod
3
Oil cleaner element
4
Crankshaft
5
Main axle
6
Drive axle
7
Oil delivery pipe
