YAMAHA YZ426F 2002 Betriebsanleitungen (in German)

INSP
ADJ
CONTROLE DE LA PRESSION D’OUVERTURE DU BOUCHON DU
RADIATEUR/CONTROLE DU SYSTEME DE REFROIDISSEMENT
KÜHLERVERSCHLUSSDECKEL-ÖFFNUNGSDRUCK KONTROLLIEREN/
KÜHLSYSTEM KONTROLLIEREN
KÜHLERVERSCHLUSSDECKEL-
ÖFFNUNGSDRUCK KONTROLLIEREN
1. Anschließen:
Kühlerverschlußdeckel-Prüfgerät 1
und Adapter 2
HINWEIS:
Wasser auf die Kühlerverschlußdeckel-Dich-
tung auftragen.
3Kühlerverschlußdeckel
2. Vorgeschriebenen Druck anlegen.
3. Kontrollieren:
Druck
Druckverlust innerhalb 10 Sekunden →
Erneuern.
Kühlerverschlußdeckel-Prüfgerät
YU-24460-01/90890-01325
Adapter
YU-33984/90890-01352
Kühlerverschlußdeckel-Öff-
nungsdruck
110 kPa (1,1 bar)
KÜHLSYSTEM KONTROLLIEREN
1. Kontrollieren:
Kühlflüssigkeitstand
2. Anschließen:
Kühlerverschlußdeckel-Prüfgerät 1
und Adapter 2
3. Vorgeschriebenen Druck anlegen.
Kühlerverschlußdeckel-Prüfgerät
YU-24460-01/90890-01325
Adapter
YU-33984/90890-01352
Standard-Druck
180 kPa (1,8 bar)

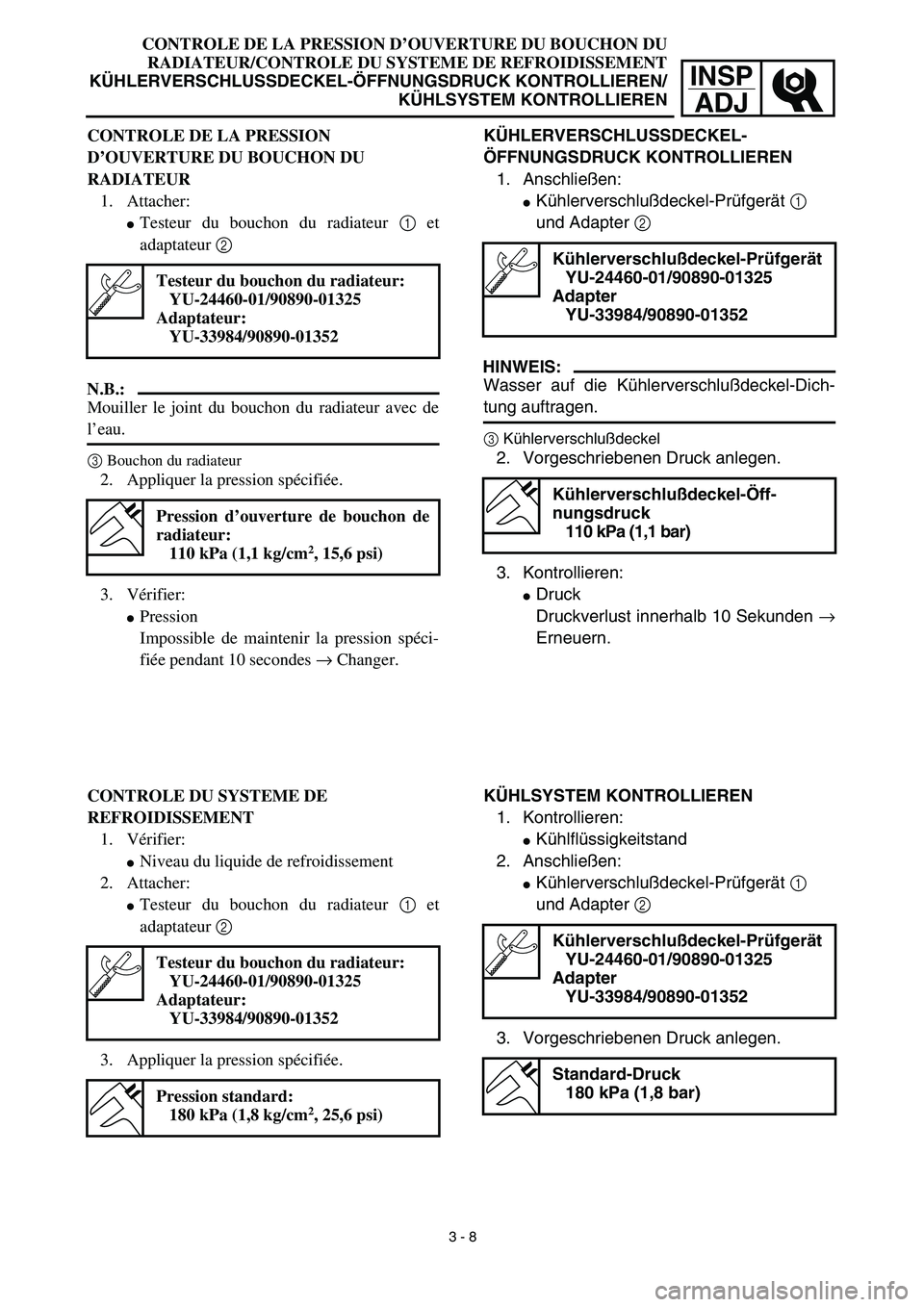

CONTROLE DE LA PRESSION
D’OUVERTURE DU BOUCHON DU
RADIATEUR
1. Attacher:
Testeur du bouchon du radiateur 1 et
adaptateur 2
N.B.:
Mouiller le joint du bouchon du radiateur avec de
l’eau.
3Bouchon du radiateur
2. Appliquer la pression spécifiée.
3. Vérifier:
Pression
Impossible de maintenir la pression spéci-
fiée pendant 10 secondes → Changer.
Testeur du bouchon du radiateur:
YU-24460-01/90890-01325
Adaptateur:
YU-33984/90890-01352
Pression d’ouverture de bouchon de
radiateur:
110 kPa (1,1 kg/cm
2, 15,6 psi)
CONTROLE DU SYSTEME DE
REFROIDISSEMENT
1. Vérifier:
Niveau du liquide de refroidissement
2. Attacher:
Testeur du bouchon du radiateur 1 et
adaptateur 2
3. Appliquer la pression spécifiée.
Testeur du bouchon du radiateur:
YU-24460-01/90890-01325
Adaptateur:
YU-33984/90890-01352
Pression standard:
180 kPa (1,8 kg/cm2, 25,6 psi)
3 - 8

3 - 9
INSP
ADJ

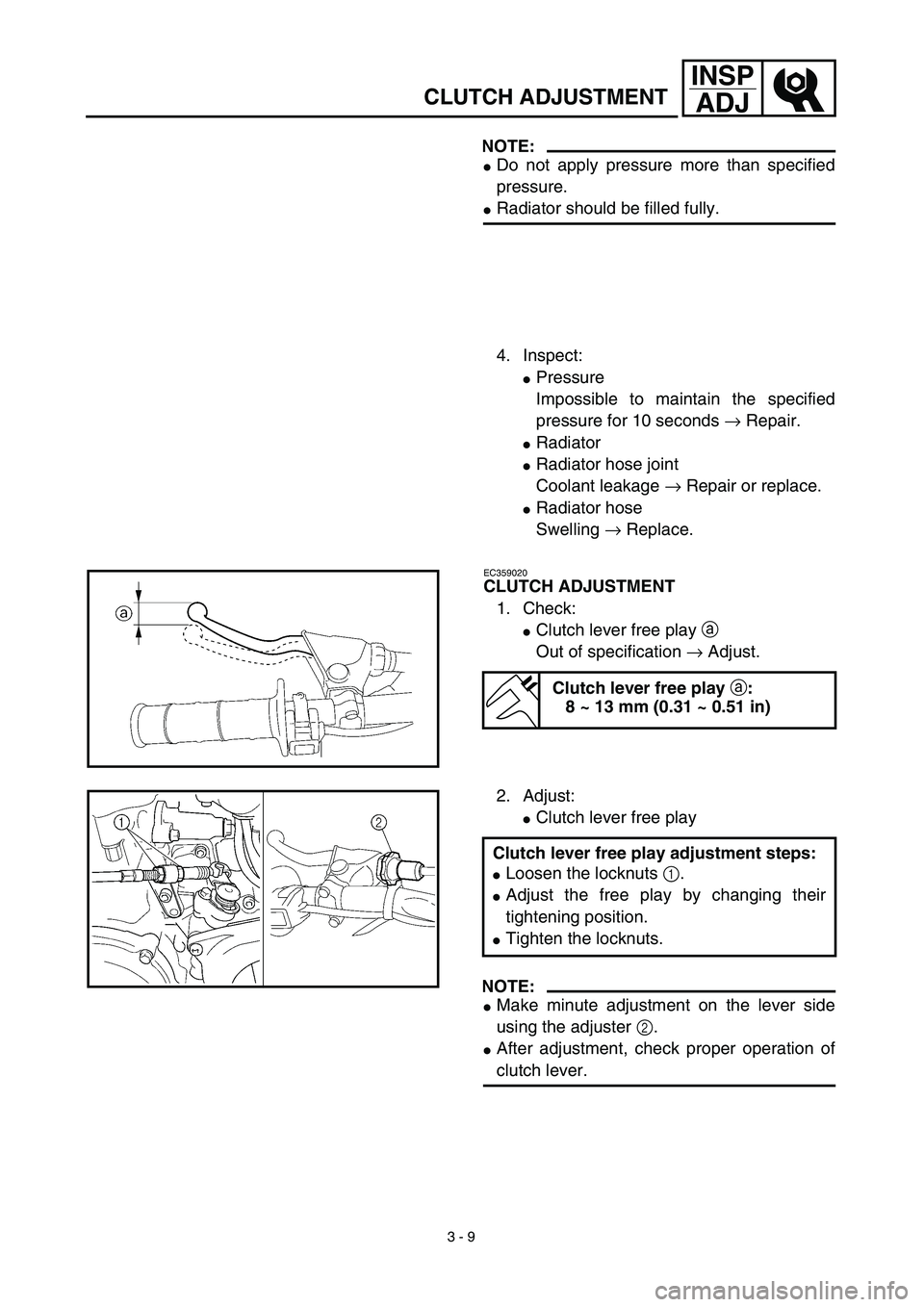

CLUTCH ADJUSTMENT
NOTE:
Do not apply pressure more than specified
pressure.
Radiator should be filled fully.
4. Inspect:
Pressure
Impossible to maintain the specified
pressure for 10 seconds → Repair.
Radiator
Radiator hose joint
Coolant leakage → Repair or replace.
Radiator hose
Swelling → Replace.
EC359020
CLUTCH ADJUSTMENT
1. Check:
Clutch lever free play a
Out of specification → Adjust.
Clutch lever free play a:
8 ~ 13 mm (0.31 ~ 0.51 in)
2. Adjust:
Clutch lever free play
NOTE:
Make minute adjustment on the lever side
using the adjuster 2.
After adjustment, check proper operation of
clutch lever. Clutch lever free play adjustment steps:
Loosen the locknuts 1.
Adjust the free play by changing their
tightening position.
Tighten the locknuts.

INSP
ADJREGLAGE DE L’EMBRAYAGE
KUPPLUNG EINSTELLEN
HINWEIS:
Den vorgeschriebenen Druck nicht Über-
schreiten.
Der Kühler muß bis zum Rand gefüllt sein.
4. Kontrollieren:
Druck
Druckverlust innerhalb 10 Sekunden →
Instand setzen.
Kühler
Schlauchanschlüsse
Undichtigkeit → Instand setzen oder
erneuern.
Kühlerschläuche
Quellung → Erneuern.
KUPPLUNG EINSTELLEN
1. Kontrollieren:
Kupplungszugspiel a
Unvorschriftsmäßig → Einstellen.
Kupplungszugspiel am
Hebeldrehpunkt a
8–13 mm
2. Einstellen:
Kupplungszugspiel
HINWEIS:
Das Kupplungszugspiel mit der vor dem
Hebel liegenden Einstellschraube 2 feinein-
stellen.
Nach der Einstellung des Seilzugspiels die
Funktion des Kupplungshebels prüfen. Arbeitsschritte
Sicherungsmuttern 1 lockern.
Das Spiel durch Veränderung der Befesti-
gungsposition einstellen.
Sicherungsmuttern festziehen.

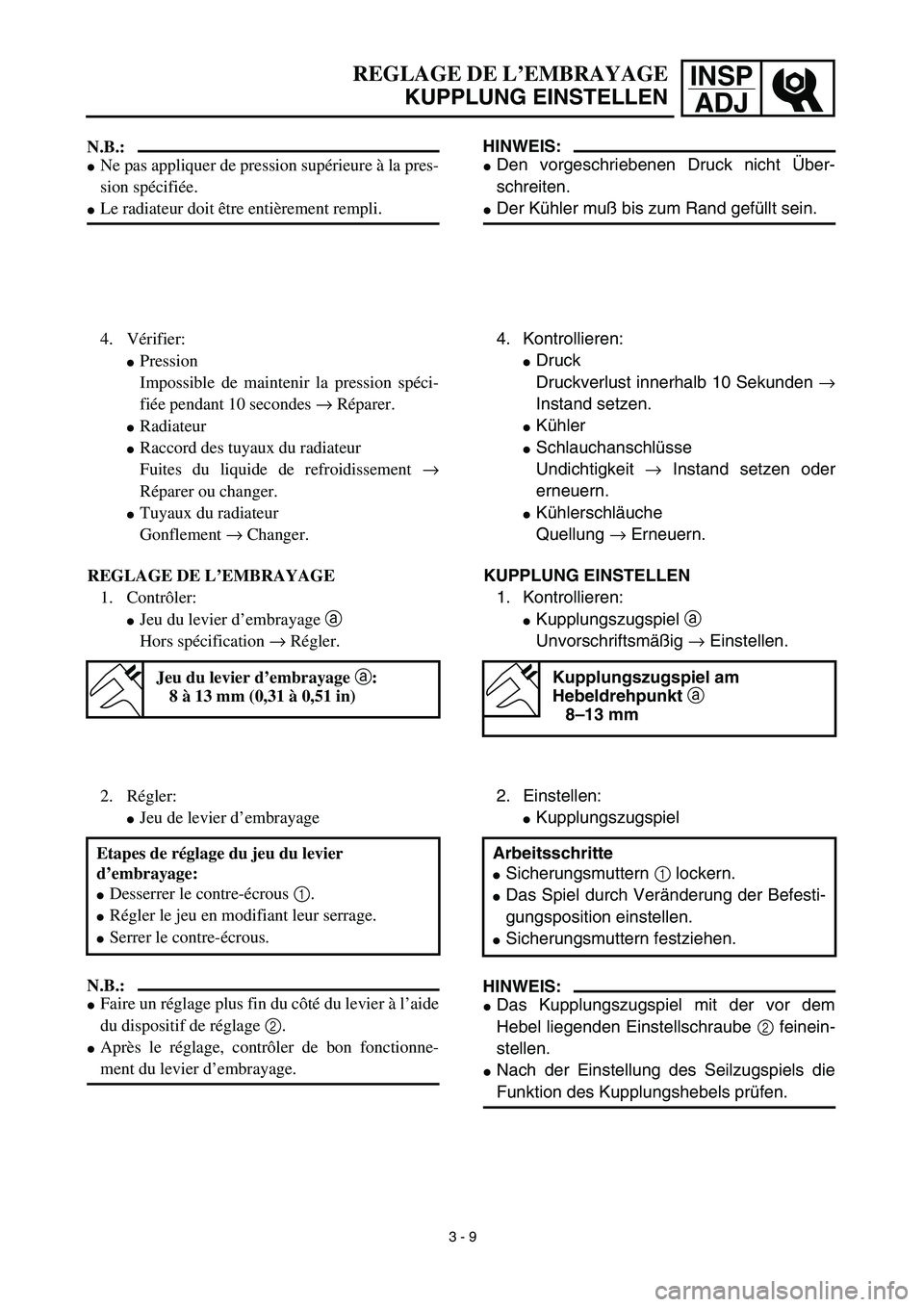

N.B.:
Ne pas appliquer de pression supérieure à la pres-
sion spécifiée.
Le radiateur doit être entièrement rempli.
4. Vérifier:
Pression
Impossible de maintenir la pression spéci-
fiée pendant 10 secondes → Réparer.
Radiateur
Raccord des tuyaux du radiateur
Fuites du liquide de refroidissement →
Réparer ou changer.
Tuyaux du radiateur
Gonflement → Changer.
REGLAGE DE L’EMBRAYAGE
1. Contrôler:
Jeu du levier d’embrayage a
Hors spécification → Régler.
Jeu du levier d’embrayage a:
8 à 13 mm (0,31 à 0,51 in)
2. Régler:
Jeu de levier d’embrayage
N.B.:
Faire un réglage plus fin du côté du levier à l’aide
du dispositif de réglage 2.
Après le réglage, contrôler de bon fonctionne-
ment du levier d’embrayage. Etapes de réglage du jeu du levier
d’embrayage:
Desserrer le contre-écrous 1.
Régler le jeu en modifiant leur serrage.
Serrer le contre-écrous.
3 - 9

3 - 10
INSP
ADJ
THROTTLE CABLE ADJUSTMENT
EC35A001
THROTTLE CABLE ADJUSTMENT
1. Check:
Throttle grip free play a
Out of specification → Adjust.
Throttle grip free play a:
3 ~ 5 mm (0.12 ~ 0.20 in)
2. Adjust:
Throttle grip free play
Throttle grip free play adjustment steps:
Remove the throttle cable cap 1 and
throttle cable cover 2.
NOTE:
Before adjusting the throttle cable free
play, the engine idle speed should be
adjusted.
When the motorcycle is accelerating,
throttle cable #1 3 is pulled and throttle
cable #2 4 is pushed.
1st step:
Loosen the locknuts 5 on throttle cable #2.
Adjust the free play by changing their
tightening position.
2nd step:
Loosen the locknuts 6 on throttle cable #1.
Adjust the free play by changing their
tightening position.
Tighten the locknuts.
WARNING
After adjusting, turn the handlebar to
right and left and make sure that the
engine idling does not run faster.
Install the throttle cable cover and throttle
cable cap.
1
2

INSP
ADJREGLAGE DES CABLES D’ACCELERATION
GASZUGSPIEL EINSTELLEN
GASZUGSPIEL EINSTELLEN
1. Kontrollieren:
Gaszugspiel a
Unvorschriftsmäßig → Einstellen.
Gaszugspiel am Gasdrehgriff a
3–5 mm
2. Einstellen:
Gaszugspiel
Arbeitsschritte
Die Gaszugkappe 1 und die Gaszugab-
deckung 2 demontieren.
HINWEIS:
Vor dem Einstellen des Gaszugspiels
sollte die Leerlaufdrehzahl dem Sollwert
entsprechen.
Bei geöffneter Drosselklappe wird Gaszug
1 3 gezogen und Gaszug 2 4 gescho-
ben.
1. Schritt
Sicherungsmuttern 5 an Gaszug 2 lok-
kern.
Das Spiel durch Veränderung der Befesti-
gungsposition einstellen.
2. Schritt
Sicherungsmuttern 6 an Gaszug 1 lok-
kern.
Das Spiel durch Veränderung der Befesti-
gungsposition einstellen.
Sicherungsmuttern festziehen.
WARNUNG
Nach der Einstellung den Lenker bei lau-
fendem Motor beidseitig bis zum
Anschlag drehen. Dabei darf sich die
Leerlaufdrehzahl nicht verändern.
Die Gaszugabdeckung und die Gaszug-
kappe einbauen.

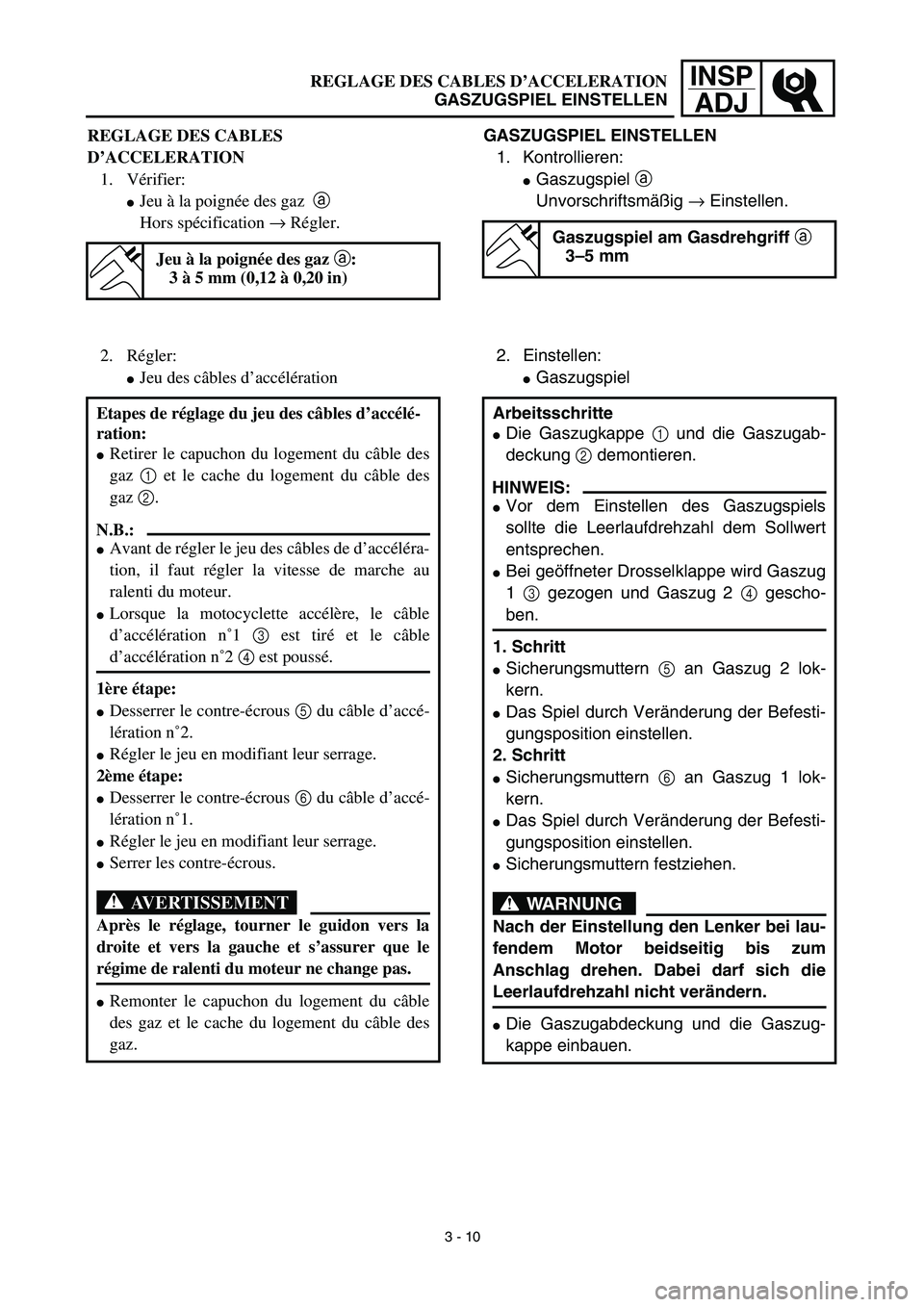

REGLAGE DES CABLES
D’ACCELERATION
1. Vérifier:
Jeu à la poignée des gaz a
Hors spécification → Régler.
Jeu à la poignée des gaz a:
3 à 5 mm (0,12 à 0,20 in)
2. Régler:
Jeu des câbles d’accélération
Etapes de réglage du jeu des câbles d’accélé-
ration:
Retirer le capuchon du logement du câble des
gaz 1 et le cache du logement du câble des
gaz 2.
N.B.:
Avant de régler le jeu des câbles de d’accéléra-
tion, il faut régler la vitesse de marche au
ralenti du moteur.
Lorsque la motocyclette accélère, le câble
d’accélération n˚1 3 est tiré et le câble
d’accélération n˚2 4 est poussé.
1ère étape:
Desserrer le contre-écrous 5 du câble d’accé-
lération n˚2.
Régler le jeu en modifiant leur serrage.
2ème étape:
Desserrer le contre-écrous 6 du câble d’accé-
lération n˚1.
Régler le jeu en modifiant leur serrage.
Serrer les contre-écrous.
AVERTISSEMENT
Après le réglage, tourner le guidon vers la
droite et vers la gauche et s’assurer que le
régime de ralenti du moteur ne change pas.
Remonter le capuchon du logement du câble
des gaz et le cache du logement du câble des
gaz.
3 - 10

3 - 11
INSP
ADJTHROTTLE LUBRICATION/
DECOMPRESSION LEVER ADJUSTMENT
THROTTLE LUBRICATION
1. Remove:
Cover (throttle cable cap) 1
Cover (grip cap) 2
Throttle cable cap 3
2. Apply:
Lithium soap base grease
On the throttle cable end a.
3. Install:
Throttle cable cap
Screw (throttle cable cap)
Cover (grip cap)
Cover (throttle cable cap)
DECOMPRESSION LEVER ADJUSTMENT
1. Check:
Decompression lever free play
2. Adjust:
Decompression lever free play Checking steps:
Remove the timing plug.
Turn the crankshaft counterclockwise to
align the T.D.C. mark a on the rotor with
the align mark b on the crankcase cover
when piston is at T.D.C. on compression
stroke.
Check the free play c.
Free play:
5 ~ 9 mm (0.20 ~ 0.35 in)
Adjustment steps:
Loosen the locknut 1.
Turn the adjuster 2 in or out until the
adjustment is suitable.
Tighten the locknut.
CAUTION:
After the adjustment, start the engine
and make sure that the engine does not
stop when the handlebars are turned
fully both ways. If the decompression
cable is too tense, the engine will stop by
the decompression system.
T R..4 Nm (0.4 m · kg, 2.9 ft · lb)

INSP
ADJGRAISSAGE DE L’ACCELERATEUR/REGLAGE DU LEVIER DE
DECOMPRESSION
GASZUG SCHMIEREN/EINSTELLUNG DES DEKOMPRESSIONSHEBELS
GASZUG SCHMIEREN
1. Demontieren:
Abdeckung (Gaszugkappe) 1
Abdeckung (Griffkappe) 2
Gaszug-Abdeckung 3
2. Auftragen:
Lithiumfett
(am Gaszugende a)
3. Montieren:
Gaszug-Abdeckung
Schraube (Gaszug-Abdeckung)
Abdeckung (Griffkappe)
Abdeckung (Gaszugkappe)
T R..4 Nm (0,4 m · kg)
EINSTELLUNG DES
DEKOMPRESSIONSHEBELS
1. Prüfen:
Dekompressionszugspiel am
Hebeldrehpunkt
2. Einstellen:
Dekompressionszugspiel am
Hebeldrehpunkt Arbeitsschritte
Die Schwungrad-Abdeckschraube demon-
tieren.
Die Kurbelwelle gegen den Uhrzeigersinn
drehen, bis sich der Kolben des Zylinders
im oberen Totpunkt (OT) befindet und die
Markierung a des Rotors mit der Kurbel-
gehäuse-Markierung b fluchtet.
Das Spiel c kontrollieren.
Dekompressionszugspiel am
Hebeldrehpunkt
5–9 mm
Arbeitsschritte
Die Sicherungsmutter 1 lockern.
Die Einstellmutter 2 verdrehen, bis das
vorgeschriebene Spiel erreicht ist.
Die Sicherungsmutter festziehen.
ACHTUNG:
Nach der Einstellung den Lenker bei laufen-
dem Motor beidseitig bis zum Anschlag
drehen. Dabei darf der Motor nicht abster-
ben. Der Motor stirbt ab, wenn der Dekom-
pressionszug zuviel Spiel aufweist.

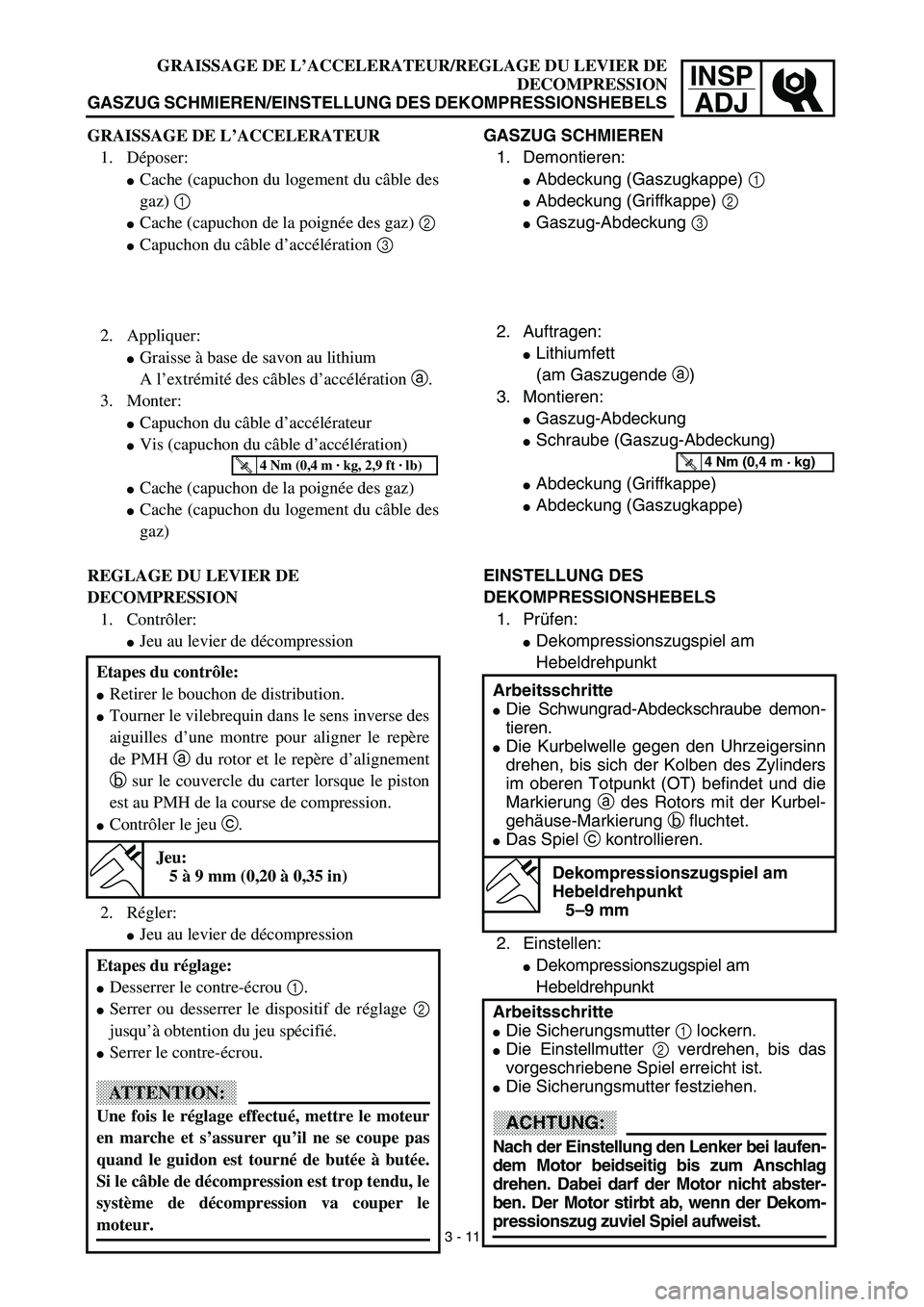

GRAISSAGE DE L’ACCELERATEUR
1. Déposer:
Cache (capuchon du logement du câble des
gaz) 1
Cache (capuchon de la poignée des gaz) 2
Capuchon du câble d’accélération 3
2. Appliquer:
Graisse à base de savon au lithium
A l’extrémité des câbles d’accélération a.
3. Monter:
Capuchon du câble d’accélérateur
Vis (capuchon du câble d’accélération)
Cache (capuchon de la poignée des gaz)
Cache (capuchon du logement du câble des
gaz)
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
REGLAGE DU LEVIER DE
DECOMPRESSION
1. Contrôler:
Jeu au levier de décompression
2. Régler:
Jeu au levier de décompression Etapes du contrôle:
Retirer le bouchon de distribution.
Tourner le vilebrequin dans le sens inverse des
aiguilles d’une montre pour aligner le repère
de PMH a du rotor et le repère d’alignement
b sur le couvercle du carter lorsque le piston
est au PMH de la course de compression.
Contrôler le jeu c.
Jeu:
5 à 9 mm (0,20 à 0,35 in)
Etapes du réglage:
Desserrer le contre-écrou 1.
Serrer ou desserrer le dispositif de réglage 2
jusqu’à obtention du jeu spécifié.
Serrer le contre-écrou.
ATTENTION:
Une fois le réglage effectué, mettre le moteur
en marche et s’assurer qu’il ne se coupe pas
quand le guidon est tourné de butée à butée.
Si le câble de décompression est trop tendu, le
système de décompression va couper le
moteur.3 - 11

3 - 12
INSP
ADJ
AIR FILTER CLEANING
EC35G040
AIR FILTER CLEANING
NOTE:
Proper air filter maintenance is the biggest key
to preventing premature engine wear and
damage.
CAUTION:
Never run the engine without the air filter
element in place; this would allow dirt and
dust to enter the engine and cause rapid
wear and possible engine damage.
1. Remove:
Seat
Fitting bolt 1
Washer 2
Air filter element 3
Filter guide 4
2. Clean:
Air filter element
Clean them with solvent.
NOTE:
After cleaning, remove the remaining solvent
by squeezing the element.
CAUTION:
Do not twist the element when squeezing
the element.
Leaving too much of solvent in the ele-
ment may result in poor starting.
3. Inspect:
Air filter element
Damage → Replace.
4. Apply:
Foam-air-filter oil or engine oil to the ele-
ment.
NOTE:
Squeeze out the excess oil. Element should
be wet but not dripping.
5. Install:
Filter guide 1
NOTE:
Align the projection a on filter guide with the
hole b in air filter element.

INSP

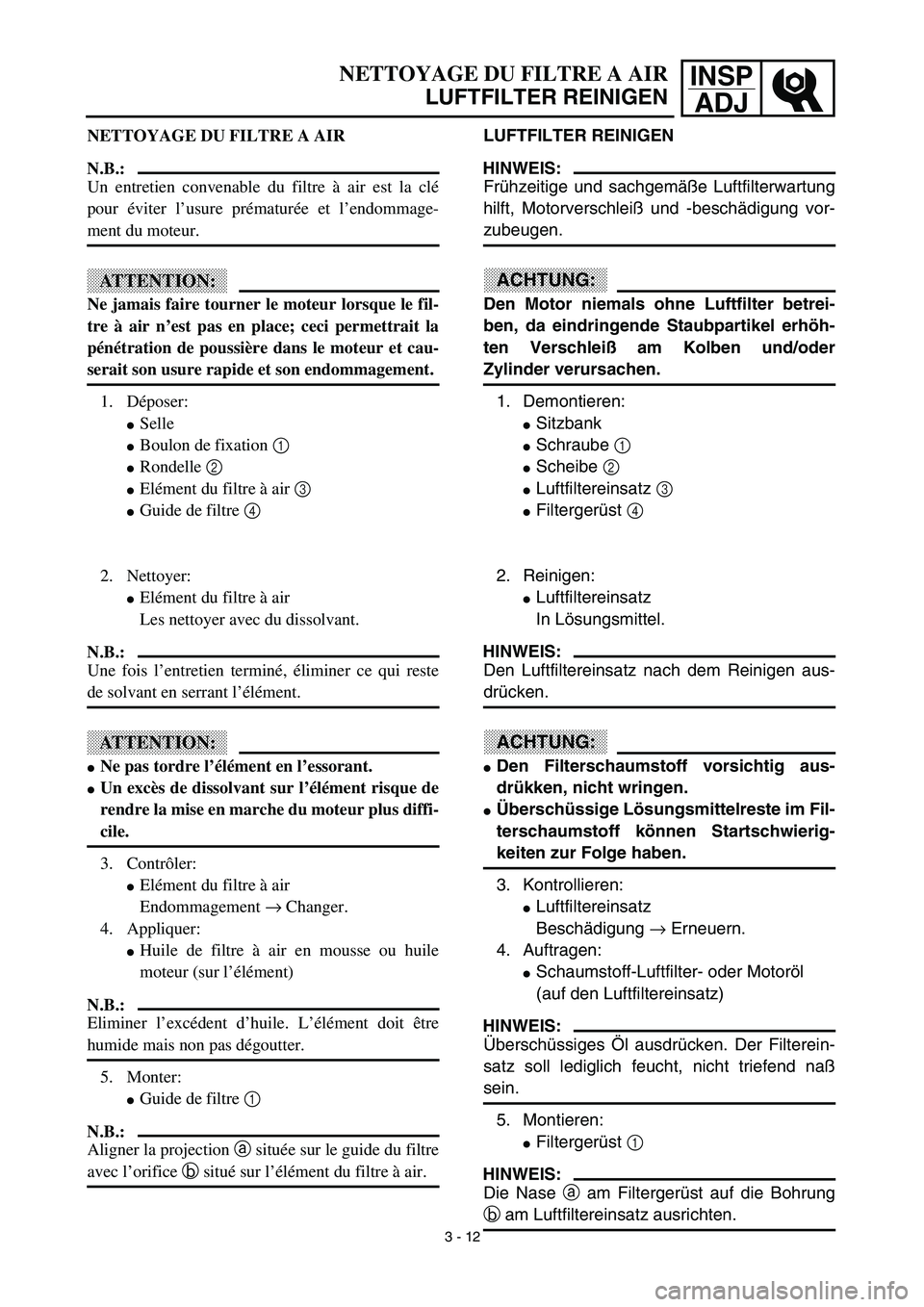

ADJNETTOYAGE DU FILTRE A AIR
LUFTFILTER REINIGEN
LUFTFILTER REINIGEN
HINWEIS:
Frühzeitige und sachgemäße Luftfilterwartung
hilft, Motorverschleiß und -beschädigung vor-
zubeugen.
ACHTUNG:
Den Motor niemals ohne Luftfilter betrei-
ben, da eindringende Staubpartikel erhöh-
ten Verschleiß am Kolben und/oder
Zylinder verursachen.
1. Demontieren:
Sitzbank
Schraube 1
Scheibe 2
Luftfiltereinsatz 3
Filtergerüst 4
2. Reinigen:
Luftfiltereinsatz
In Lösungsmittel.
HINWEIS:
Den Luftfiltereinsatz nach dem Reinigen aus-
drücken.
ACHTUNG:
Den Filterschaumstoff vorsichtig aus-
drükken, nicht wringen.
Überschüssige Lösungsmittelreste im Fil-
terschaumstoff können Startschwierig-
keiten zur Folge haben.
3. Kontrollieren:
Luftfiltereinsatz
Beschädigung → Erneuern.
4. Auftragen:
Schaumstoff-Luftfilter- oder Motoröl
(auf den Luftfiltereinsatz)
HINWEIS:
Überschüssiges Öl ausdrücken. Der Filterein-
satz soll lediglich feucht, nicht triefend naß
sein.
5. Montieren:
Filtergerüst 1
HINWEIS:
Die Nase a am Filtergerüst auf die Bohrung
b am Luftfiltereinsatz ausrichten. NETTOYAGE DU FILTRE A AIR
N.B.:
Un entretien convenable du filtre à air est la clé
pour éviter l’usure prématurée et l’endommage-
ment du moteur.
ATTENTION:
Ne jamais faire tourner le moteur lorsque le fil-
tre à air n’est pas en place; ceci permettrait la
pénétration de poussière dans le moteur et cau-
serait son usure rapide et son endommagement.
1. Déposer:
Selle
Boulon de fixation 1
Rondelle 2
Elément du filtre à air 3
Guide de filtre 4
2. Nettoyer:
Elément du filtre à air
Les nettoyer avec du dissolvant.
N.B.:
Une fois l’entretien terminé, éliminer ce qui reste
de solvant en serrant l’élément.
ATTENTION:
Ne pas tordre l’élément en l’essorant.
Un excès de dissolvant sur l’élément risque de
rendre la mise en marche du moteur plus diffi-
cile.
3. Contrôler:
Elément du filtre à air
Endommagement → Changer.
4. Appliquer:
Huile de filtre à air en mousse ou huile
moteur (sur l’élément)
N.B.:
Eliminer l’excédent d’huile. L’élément doit être
humide mais non pas dégoutter.
5. Monter:
Guide de filtre 1
N.B.:
Aligner la projection a située sur le guide du filtre
avec l’orifice b situé sur l’élément du filtre à air.
3 - 12

3 - 13
INSP
ADJ
ENGINE OIL LEVEL INSPECTION
6. Apply:
Lithium soap base grease
On the matching surface a on air filter
element.
7. Install:
Air filter element 1
Washer
Fitting bolt
NOTE:
Align the projection a on filter guide with the
hole b in air filter case.
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
ENGINE OIL LEVEL INSPECTION
1. Stand the motorcycle on a level surface.
NOTE:
When checking the oil level make sure that
the motorcycle is upright.
Place the motorcycle on a suitable stand.
WARNING
Never remove the oil tank cap just after
high speed operation. The heated oil could
spurt out. causing danger. Wait until the oil
cools down to approximately 70 ˚C (158 ˚F).
2. Idle the engine more than 3 minutes
while keeping the motorcycle upright.
Then stop the engine and inspect the oil
level.
3. Remove:
Oil tank cap 1
