PRE-OPERATION INSPECTION AND MAINTENANCE
EC320000
PRE-OPERATION INSPECTION AND MAINTENANCE
Before riding for break-in operation, practice or a race, make sure the machine is in good operating
condition.
Before using this machine, check the following points.
GENERAL INSPECTION AND MAINTENANCE
Item Routine Page
CoolantCheck that coolant is filled up to the radiator filler cap.
Check the cooling system for leakage.P.3-5 ~ 9
FuelCheck that a fresh gasoline is filled in the fuel tank. Check the
fuel line for leakage.P.1-14
Engine oilCheck that the oil level is correct. Check the crankcase and
frame oil line for leakage.P.3-13 ~ 17
Gear shifter and clutchCheck that gears can be shifted correctly in order and that the
clutch operates smoothly.P.3-9
Throttle grip/HousingCheck that the throttle grip operation and free play are correctly
adjusted. Lubricate the throttle grip and housing, if necessary.P.3-10 ~ 11
Brakes Check the play of front brake and effect of front and rear brake. P.3-24 ~ 30
ChainCheck chain slack and alignment. Check that the chain is lubri-
cated properly.P.3-31 ~ 33
WheelsCheck for excessive wear and tire pressure. Check for loose
spokes and have no excessive play.P.3-41 ~ 42
SteeringCheck that the handlebar can be turned smoothly and have no
excessive play.P.3-42 ~ 43
Front forks and rear shock
absorberCheck that they operate smoothly and there is no oil leakage. P.3-33 ~ 40
Cables (wires)Check that the clutch and throttle cables move smoothly. Check
that they are not caught when the handlebars are turned or
when the front forks travel up and down.—
Muffler Check that the muffler is tightly mounted and has no cracks.—
Sprocket Check that the driven sprocket tightening bolt is not loose. P.3-31
Lubrication Check for smooth operation. Lubricate if necessary. P.3-44
Bolts and nuts Check the chassis and engine for loose bolts and nuts. P.1-19
Lead connectorsCheck that the CDI magneto, CDI unit, and ignition coil are con-
nected tightly.P.1-6
SettingsIs the machine set suitably for the condition of the racing course
and weather or by taking into account the results of test runs
before racing? Are inspection and maintenance completely
done?P.7-1 ~ 21

INSP
ADJ

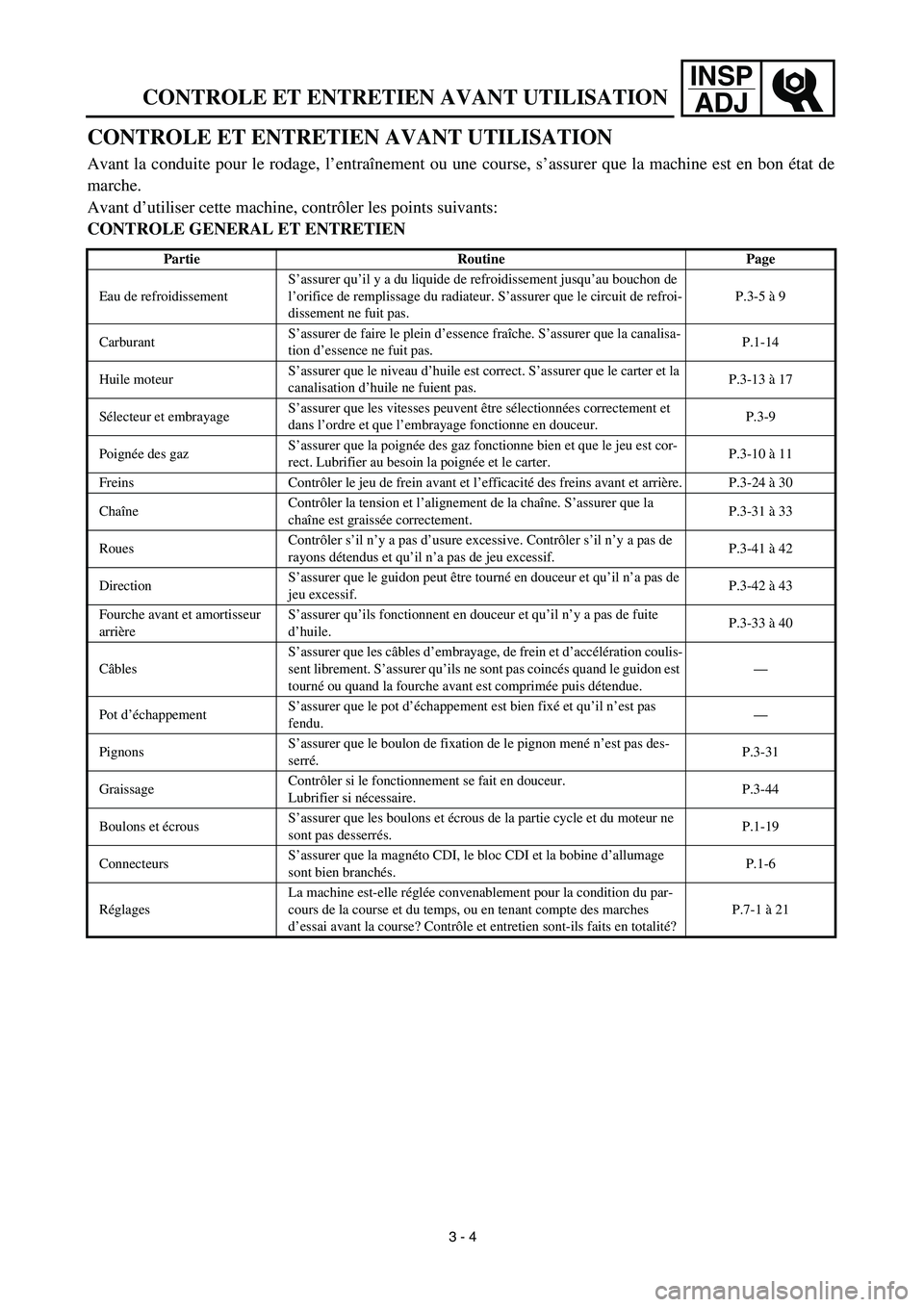

CONTROLE ET ENTRETIEN AVANT UTILISATION
CONTROLE ET ENTRETIEN AVANT UTILISATION
Avant la conduite pour le rodage, l’entraînement ou une course, s’assurer que la machine est en bon état de
marche.
Avant d’utiliser cette machine, contrôler les points suivants:
CONTROLE GENERAL ET ENTRETIEN
Partie Routine Page
Eau de refroidissementS’assurer qu’il y a du liquide de refroidissement jusqu’au bouchon de
l’orifice de remplissage du radiateur. S’assurer que le circuit de refroi-
dissement ne fuit pas.P.3-5 à 9
CarburantS’assurer de faire le plein d’essence fraîche. S’assurer que la canalisa-
tion d’essence ne fuit pas.P.1-14
Huile moteurS’assurer que le niveau d’huile est correct. S’assurer que le carter et la
canalisation d’huile ne fuient pas.P.3-13 à 17
Sélecteur et embrayageS’assurer que les vitesses peuvent être sélectionnées correctement et
dans l’ordre et que l’embrayage fonctionne en douceur.P.3-9
Poignée des gazS’assurer que la poignée des gaz fonctionne bien et que le jeu est cor-
rect. Lubrifier au besoin la poignée et le carter.P.3-10 à 11
Freins Contrôler le jeu de frein avant et l’efficacité des freins avant et arrière. P.3-24 à 30
ChaîneContrôler la tension et l’alignement de la chaîne. S’assurer que la
chaîne est graissée correctement.P.3-31 à 33
RouesContrôler s’il n’y a pas d’usure excessive. Contrôler s’il n’y a pas de
rayons détendus et qu’il n’a pas de jeu excessif.P.3-41 à 42
DirectionS’assurer que le guidon peut être tourné en douceur et qu’il n’a pas de
jeu excessif.P.3-42 à 43
Fourche avant et amortisseur
arrièreS’assurer qu’ils fonctionnent en douceur et qu’il n’y a pas de fuite
d’huile.P.3-33 à 40
CâblesS’assurer que les câbles d’embrayage, de frein et d’accélération coulis-
sent librement. S’assurer qu’ils ne sont pas coincés quand le guidon est
tourné ou quand la fourche avant est comprimée puis détendue.—
Pot d’échappementS’assurer que le pot d’échappement est bien fixé et qu’il n’est pas
fendu.—
PignonsS’assurer que le boulon de fixation de le pignon mené n’est pas des-
serré.P.3-31
GraissageContrôler si le fonctionnement se fait en douceur.
Lubrifier si nécessaire.P.3-44
Boulons et écrousS’assurer que les boulons et écrous de la partie cycle et du moteur ne
sont pas desserrés.P.1-19
ConnecteursS’assurer que la magnéto CDI, le bloc CDI et la bobine d’allumage
sont bien branchés.P.1-6
RéglagesLa machine est-elle réglée convenablement pour la condition du par-
cours de la course et du temps, ou en tenant compte des marches
d’essai avant la course? Contrôle et entretien sont-ils faits en totalité?P.7-1 à 21
3 - 4

INSP
ADJ

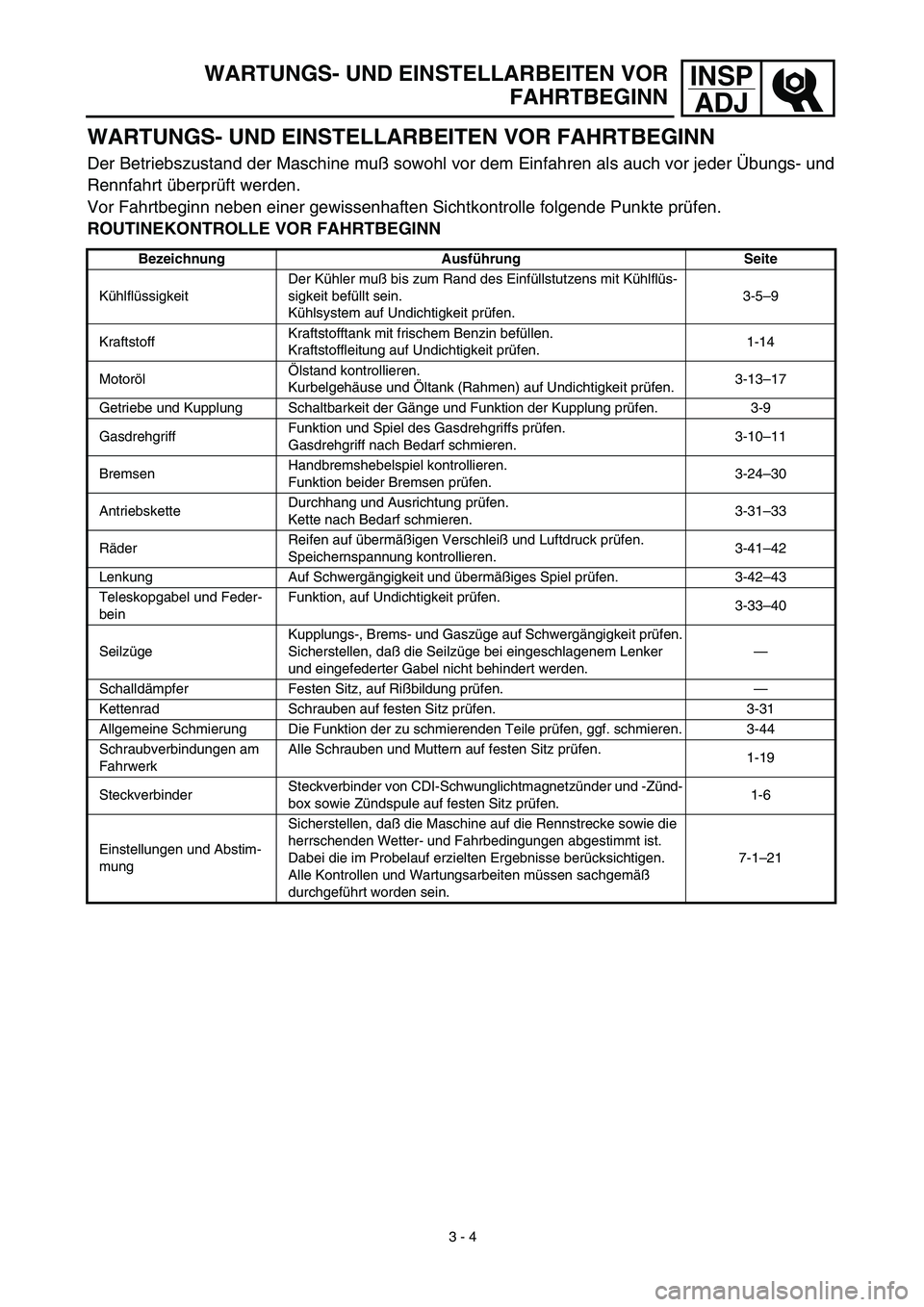

WARTUNGS- UND EINSTELLARBEITEN VOR
FAHRTBEGINN
WARTUNGS- UND EINSTELLARBEITEN VOR FAHRTBEGINN
Der Betriebszustand der Maschine muß sowohl vor dem Einfahren als auch vor jeder Übungs- und
Rennfahrt überprüft werden.
Vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle folgende Punkte prüfen.
ROUTINEKONTROLLE VOR FAHRTBEGINN
Bezeichnung Ausführung Seite
KühlflüssigkeitDer Kühler muß bis zum Rand des Einfüllstutzens mit Kühlflüs-
sigkeit befüllt sein.
Kühlsystem auf Undichtigkeit prüfen.3-5–9
KraftstoffKraftstofftank mit frischem Benzin befüllen.
Kraftstoffleitung auf Undichtigkeit prüfen.1-14
MotorölÖlstand kontrollieren.
Kurbelgehäuse und Öltank (Rahmen) auf Undichtigkeit prüfen.3-13–17
Getriebe und Kupplung Schaltbarkeit der Gänge und Funktion der Kupplung prüfen. 3-9
GasdrehgriffFunktion und Spiel des Gasdrehgriffs prüfen.
Gasdrehgriff nach Bedarf schmieren.3-10–11
BremsenHandbremshebelspiel kontrollieren.
Funktion beider Bremsen prüfen.3-24–30
AntriebsketteDurchhang und Ausrichtung prüfen.
Kette nach Bedarf schmieren.3-31–33
RäderReifen auf übermäßigen Verschleiß und Luftdruck prüfen.
Speichernspannung kontrollieren.3-41–42
Lenkung Auf Schwergängigkeit und übermäßiges Spiel prüfen. 3-42–43
Teleskopgabel und Feder-
beinFunktion, auf Undichtigkeit prüfen.
3-33–40
SeilzügeKupplungs-, Brems- und Gaszüge auf Schwergängigkeit prüfen.
Sicherstellen, daß die Seilzüge bei eingeschlagenem Lenker
und eingefederter Gabel nicht behindert werden.—
Schalldämpfer Festen Sitz, auf Rißbildung prüfen.—
Kettenrad Schrauben auf festen Sitz prüfen. 3-31
Allgemeine Schmierung Die Funktion der zu schmierenden Teile prüfen, ggf. schmieren. 3-44
Schraubverbindungen am
FahrwerkAlle Schrauben und Muttern auf festen Sitz prüfen.
1-19
SteckverbinderSteckverbinder von CDI-Schwunglichtmagnetzünder und -Zünd-
box sowie Zündspule auf festen Sitz prüfen.1-6
Einstellungen und Abstim-
mungSicherstellen, daß die Maschine auf die Rennstrecke sowie die
herrschenden Wetter- und Fahrbedingungen abgestimmt ist.
Dabei die im Probelauf erzielten Ergebnisse berücksichtigen.
Alle Kontrollen und Wartungsarbeiten müssen sachgemäß
durchgeführt worden sein.7-1–21
3 - 4

3 - 5
INSP
ADJ
EC350000
ENGINE
EC351011

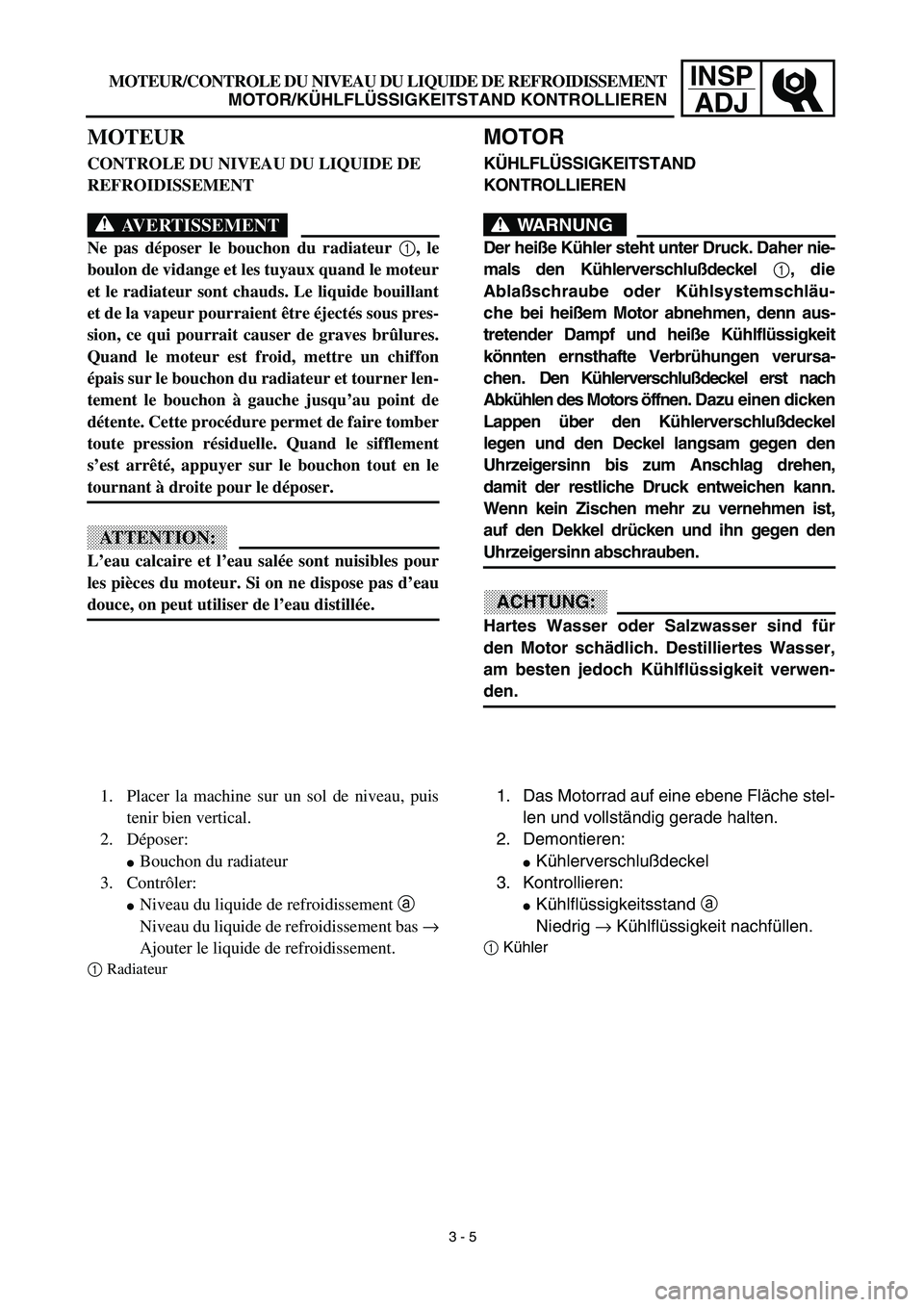

COOLANT LEVEL INSPECTION
WARNING
Do not remove the radiator cap 1, drain
bolt and hoses when the engine and radia-
tor are hot. Scalding hot fluid and steam
may be blown out under pressure, which
could cause serious injury.
When the engine has cooled, place a thick
towel over the radiator cap, slowly rotate
the cap counterclockwise to the detent.
This procedure allows any residual pres-
sure to escape. When the hissing sound
has stopped, press down on the cap while
turning counterclockwise and remove it.
CAUTION:
Hard water or salt water is harmful to the
engine parts. You may use distilled water, if
you can’t get soft water.
1. Place the machine on a level place, and
hold it in an upright position.
2. Remove:
Radiator cap
3. Check:
Coolant level a
Coolant level low → Add coolant.
1Radiator
ENGINE/COOLANT LEVEL INSPECTION

INSP
ADJ
MOTOR
KÜHLFLÜSSIGKEITSTAND
KONTROLLIEREN
WARNUNG
Der heiße Kühler steht unter Druck. Daher nie-
mals den Kühlerverschlußdeckel 1, die
Ablaßschraube oder Kühlsystemschläu-
che bei heißem Motor abnehmen, denn aus-
tretender Dampf und heiße Kühlflüssigkeit
könnten ernsthafte Verbrühungen verursa-
chen. Den Kühlerverschlußdeckel erst nach
Abkühlen des Motors öffnen. Dazu einen dicken
Lappen über den Kühlerverschlußdeckel
legen und den Deckel langsam gegen den
Uhrzeigersinn bis zum Anschlag drehen,
damit der restliche Druck entweichen kann.
Wenn kein Zischen mehr zu vernehmen ist,
auf den Dekkel drücken und ihn gegen den
Uhrzeigersinn abschrauben.
ACHTUNG:
Hartes Wasser oder Salzwasser sind für
den Motor schädlich. Destilliertes Wasser,
am besten jedoch Kühlflüssigkeit verwen-
den.
1. Das Motorrad auf eine ebene Fläche stel-
len und vollständig gerade halten.
2. Demontieren:
Kühlerverschlußdeckel
3. Kontrollieren:
Kühlflüssigkeitsstand a
Niedrig → Kühlflüssigkeit nachfüllen.
1Kühler
MOTEUR/CONTROLE DU NIVEAU DU LIQUIDE DE REFROIDISSEMENT
MOTOR/KÜHLFLÜSSIGKEITSTAND KONTROLLIEREN
MOTEUR
CONTROLE DU NIVEAU DU LIQUIDE DE
REFROIDISSEMENT
AVERTISSEMENT
Ne pas déposer le bouchon du radiateur 1, le
boulon de vidange et les tuyaux quand le moteur
et le radiateur sont chauds. Le liquide bouillant
et de la vapeur pourraient être éjectés sous pres-
sion, ce qui pourrait causer de graves brûlures.
Quand le moteur est froid, mettre un chiffon
épais sur le bouchon du radiateur et tourner len-
tement le bouchon à gauche jusqu’au point de
détente. Cette procédure permet de faire tomber
toute pression résiduelle. Quand le sifflement
s’est arrêté, appuyer sur le bouchon tout en le
tournant à droite pour le déposer.
ATTENTION:
L’eau calcaire et l’eau salée sont nuisibles pour
les pièces du moteur. Si on ne dispose pas d’eau
douce, on peut utiliser de l’eau distillée.
1. Placer la machine sur un sol de niveau, puis
tenir bien vertical.
2. Déposer:
Bouchon du radiateur
3. Contrôler:
Niveau du liquide de refroidissement a
Niveau du liquide de refroidissement bas →
Ajouter le liquide de refroidissement.
1Radiateur
3 - 5

3 - 6
INSP
ADJ

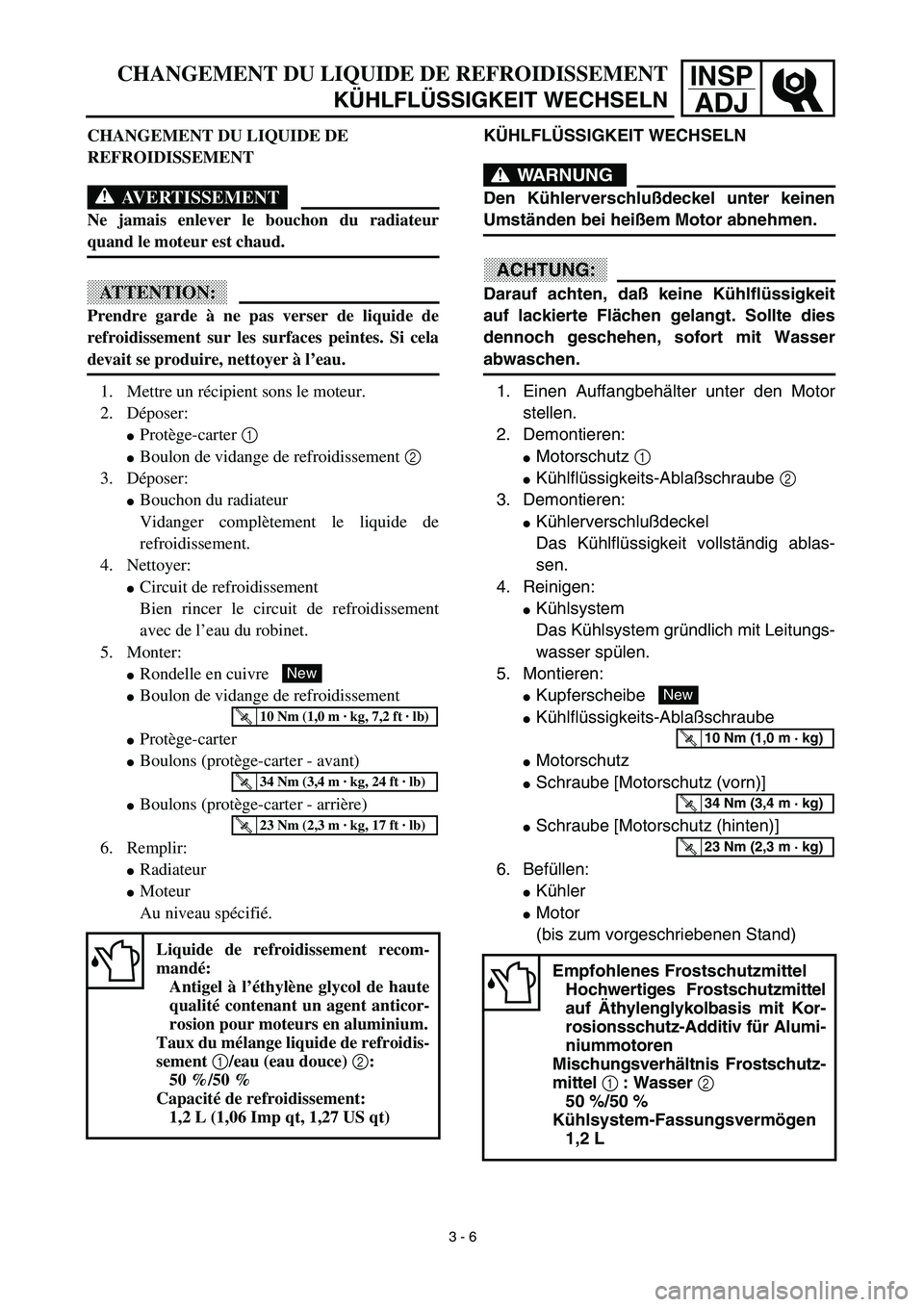

COOLANT REPLACEMENT
EC353011
COOLANT REPLACEMENT
WARNING
Do not remove the radiator cap when the
engine is hot.
CAUTION:
Take care so that coolant does not splash
on painted surfaces. If it splashes, wash it
away with water.
1. Place a container under the engine.
2. Remove:
Engine guard 1
Coolant drain bolt 2
3. Remove:
Radiator cap
Drain the coolant completely.
4. Clean:
Cooling system
Thoroughly flush the cooling system
with clean tap water.
5. Install:
Copper washer
Coolant drain bolt
Engine guard
Bolt [engine guard (front)]
Bolt [engine guard (rear)]
6. Fill:
Radiator
Engine
To specified level.
Recommended coolant:
High quality ethylene glycol
anti-freeze containing anti-
corrosion for aluminum engine
Coolant 1 and water (soft water) 2
mixing ratio:
50 %/50 %
Coolant capacity:
1.2 L (1.06 Imp qt, 1.27 US qt)
New
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..34 Nm (3.4 m · kg, 24 ft · lb)
T R..23 Nm (2.3 m · kg, 17 ft · lb)

INSP
ADJCHANGEMENT DU LIQUIDE DE REFROIDISSEMENT
KÜHLFLÜSSIGKEIT WECHSELN
KÜHLFLÜSSIGKEIT WECHSELN
WARNUNG
Den Kühlerverschlußdeckel unter keinen
Umständen bei heißem Motor abnehmen.
ACHTUNG:
Darauf achten, daß keine Kühlflüssigkeit
auf lackierte Flächen gelangt. Sollte dies
dennoch geschehen, sofort mit Wasser
abwaschen.
1. Einen Auffangbehälter unter den Motor
stellen.
2. Demontieren:
Motorschutz 1
Kühlflüssigkeits-Ablaßschraube 2
3. Demontieren:
Kühlerverschlußdeckel
Das Kühlflüssigkeit vollständig ablas-
sen.
4. Reinigen:
Kühlsystem
Das Kühlsystem gründlich mit Leitungs-
wasser spülen.
5. Montieren:
Kupferscheibe
Kühlflüssigkeits-Ablaßschraube
Motorschutz
Schraube [Motorschutz (vorn)]
Schraube [Motorschutz (hinten)]
6. Befüllen:
Kühler
Motor
(bis zum vorgeschriebenen Stand)
Empfohlenes Frostschutzmittel
Hochwertiges Frostschutzmittel
auf Äthylenglykolbasis mit Kor-
rosionsschutz-Additiv für Alumi-
niummotoren
Mischungsverhältnis Frostschutz-
mittel 1 : Wasser 2
50 %/50 %
Kühlsystem-Fassungsvermögen
1,2 L
New
T R..10 Nm (1,0 m · kg)
T R..34 Nm (3,4 m · kg)
T R..23 Nm (2,3 m · kg)
CHANGEMENT DU LIQUIDE DE
REFROIDISSEMENT
AVERTISSEMENT
Ne jamais enlever le bouchon du radiateur
quand le moteur est chaud.
ATTENTION:
Prendre garde à ne pas verser de liquide de
refroidissement sur les surfaces peintes. Si cela
devait se produire, nettoyer à l’eau.
1. Mettre un récipient sons le moteur.
2. Déposer:
Protège-carter 1
Boulon de vidange de refroidissement 2
3. Déposer:
Bouchon du radiateur
Vidanger complètement le liquide de
refroidissement.
4. Nettoyer:
Circuit de refroidissement
Bien rincer le circuit de refroidissement
avec de l’eau du robinet.
5. Monter:
Rondelle en cuivre
Boulon de vidange de refroidissement
Protège-carter
Boulons (protège-carter - avant)
Boulons (protège-carter - arrière)
6. Remplir:
Radiateur
Moteur
Au niveau spécifié.
Liquide de refroidissement recom-
mandé:
Antigel à l’éthylène glycol de haute
qualité contenant un agent anticor-
rosion pour moteurs en aluminium.
Taux du mélange liquide de refroidis-
sement 1/eau (eau douce) 2:
50 %/50 %
Capacité de refroidissement:
1,2 L (1,06 Imp qt, 1,27 US qt)
New
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..34 Nm (3,4 m · kg, 24 ft · lb)
T R..23 Nm (2,3 m · kg, 17 ft · lb)
3 - 6

3 - 7
INSP
ADJ
RADIATOR CAP INSPECTION
CAUTION:
Do not mix more than one type of ethyl-
ene glycol antifreeze containing corro-
sion inhibitors for aluminum engine.
Do not use water containing impurities or
oil.
7. Install:
Radiator cap
Start the engine and warm it up for a
several minutes.
8. Check:
Coolant level
Coolant level low → Add coolant. Handling notes of coolant:
The coolant is harmful so it should be han-
dled with special care.
WARNING
When coolant splashes to your eye.
Thoroughly wash your eye with water
and see your doctor.
When coolant splashes to your clothes.
Quickly wash it away with water and
then with soap.
When coolant is swallowed.
Quickly make him vomit and take him
to a doctor.
EC355000
RADIATOR CAP INSPECTION
1. Inspect:
Seal (radiator cap) 1
Valve and valve seat 2
Crack/damage → Replace.
Exist fur deposits 3 → Clean or
replace.

INSP

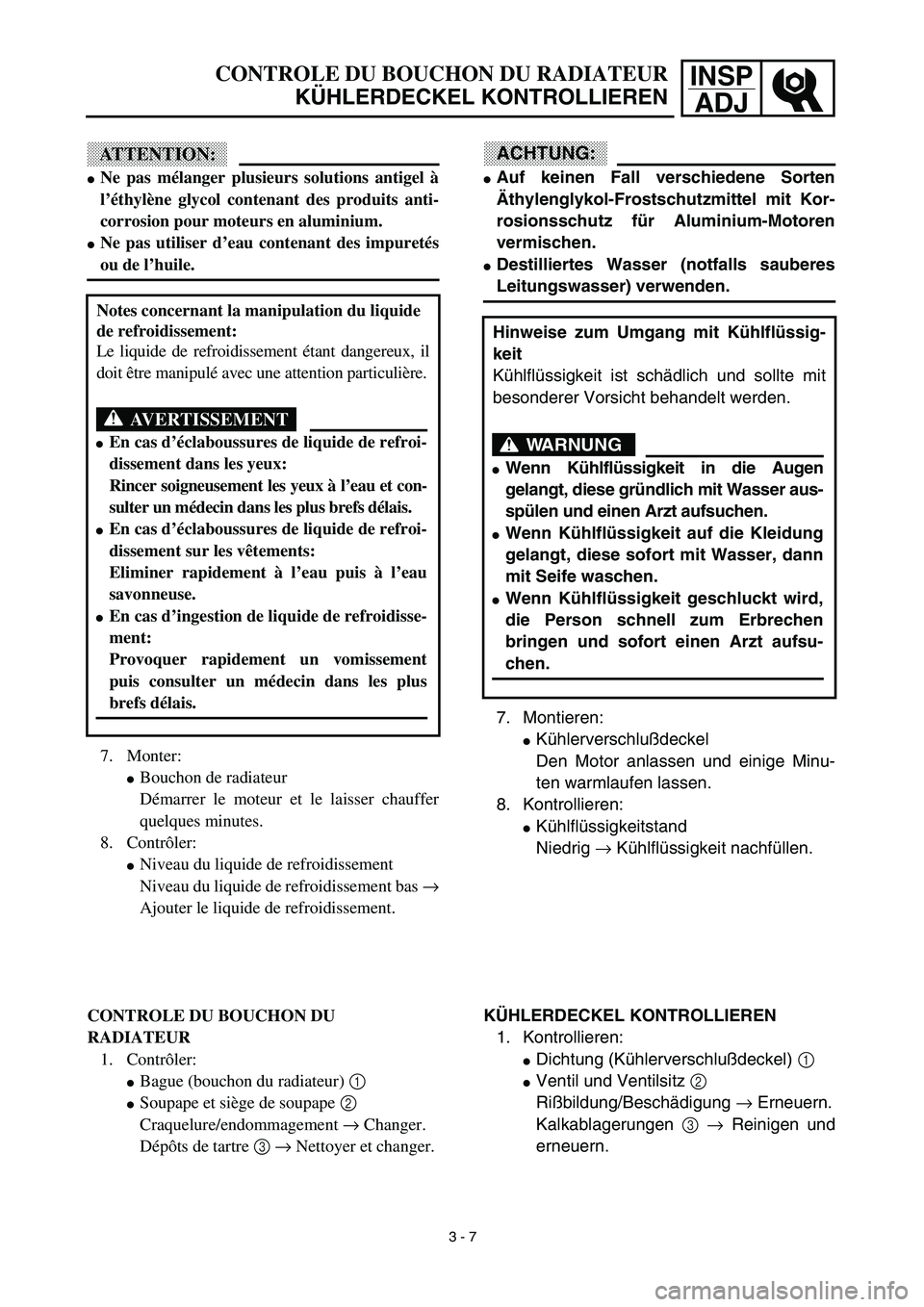

ADJCONTROLE DU BOUCHON DU RADIATEUR
KÜHLERDECKEL KONTROLLIEREN
ACHTUNG:
Auf keinen Fall verschiedene Sorten
Äthylenglykol-Frostschutzmittel mit Kor-
rosionsschutz für Aluminium-Motoren
vermischen.
Destilliertes Wasser (notfalls sauberes
Leitungswasser) verwenden.
7. Montieren:
Kühlerverschlußdeckel
Den Motor anlassen und einige Minu-
ten warmlaufen lassen.
8. Kontrollieren:
Kühlflüssigkeitstand
Niedrig → Kühlflüssigkeit nachfüllen. Hinweise zum Umgang mit Kühlflüssig-
keit
Kühlflüssigkeit ist schädlich und sollte mit
besonderer Vorsicht behandelt werden.
WARNUNG
Wenn Kühlflüssigkeit in die Augen
gelangt, diese gründlich mit Wasser aus-
spülen und einen Arzt aufsuchen.
Wenn Kühlflüssigkeit auf die Kleidung
gelangt, diese sofort mit Wasser, dann
mit Seife waschen.
Wenn Kühlflüssigkeit geschluckt wird,
die Person schnell zum Erbrechen
bringen und sofort einen Arzt aufsu-
chen.
KÜHLERDECKEL KONTROLLIEREN
1. Kontrollieren:
Dichtung (Kühlerverschlußdeckel) 1
Ventil und Ventilsitz 2
Rißbildung/Beschädigung → Erneuern.
Kalkablagerungen 3 → Reinigen und
erneuern.
ATTENTION:
Ne pas mélanger plusieurs solutions antigel à
l’éthylène glycol contenant des produits anti-
corrosion pour moteurs en aluminium.
Ne pas utiliser d’eau contenant des impuretés
ou de l’huile.
7. Monter:
Bouchon de radiateur
Démarrer le moteur et le laisser chauffer
quelques minutes.
8. Contrôler:
Niveau du liquide de refroidissement
Niveau du liquide de refroidissement bas →
Ajouter le liquide de refroidissement. Notes concernant la manipulation du liquide
de refroidissement:
Le liquide de refroidissement étant dangereux, il
doit être manipulé avec une attention particulière.
AVERTISSEMENT
En cas d’éclaboussures de liquide de refroi-
dissement dans les yeux:
Rincer soigneusement les yeux à l’eau et con-
sulter un médecin dans les plus brefs délais.
En cas d’éclaboussures de liquide de refroi-
dissement sur les vêtements:
Eliminer rapidement à l’eau puis à l’eau
savonneuse.
En cas d’ingestion de liquide de refroidisse-
ment:
Provoquer rapidement un vomissement
puis consulter un médecin dans les plus
brefs délais.
CONTROLE DU BOUCHON DU
RADIATEUR
1. Contrôler:
Bague (bouchon du radiateur) 1
Soupape et siège de soupape 2
Craquelure/endommagement → Changer.
Dépôts de tartre 3 → Nettoyer et changer.
3 - 7

3 - 8
INSP
ADJRADIATOR CAP OPENING PRESSURE INSPECTION/
COOLING SYSTEM INSPECTION
EC356001
RADIATOR CAP OPENING PRESSURE
INSPECTION
1. Attach:
Radiator cap tester 1 and adapter 2
NOTE:
Apply water on the radiator cap seal.
3Radiator cap
2. Apply the specified pressure.
3. Inspect:
Pressure
Impossible to maintain the specified
pressure for 10 seconds → Replace.
Radiator cap tester:
YU-24460-01/90890-01325
Adapter:
YU-33984/90890-01352
Radiator cap opening pressure:
110 kPa (1.1 kg/cm2, 15.6 psi)
EC357002
COOLING SYSTEM INSPECTION
1. Inspect:
Coolant level
2. Attach:
Radiator cap tester 1 and adapter 2
3. Apply the specified pressure.
Radiator cap tester:
YU-24460-01/90890-01325
Adapter:
YU-33984/90890-01352
Standard pressure:
180 kPa (1.8 kg/cm2, 25.6 psi)
