2 - 6
WARTUNGSDATEN
SPEC

Ventilfeder
Ungespannte Länge Einlaß37,03 mm 35,17 mm
Auslaß37,68 mm 35,79 mm
Einbaulänge
(Ventil geschlossen) Einlaß27,87 mm ----
Auslaß27,38 mm ----
Druckkraft (eingebaut) Einlaß111,3–127,9 N bei 27,87 mm ----
Auslaß127,4–146,4 N bei 27,38 mm ----
Rechtwinkligkeitsgrenze Einlaß---- 2,5˚/1,61 mm
Auslaß---- 2,5˚/1,65 mm
Wicklungsrichtung
(Draufsicht) EinlaßIm Uhrzeigersinn ----
AuslaßIm Uhrzeigersinn ----
Kolben
Kolbenlaufspiel 0,040–0,065 mm 0,1 mm
Kolbendurchmesser “D”94,945–94,960 mm ----
Meßpunkt “H”8 mm ----
Kolbenbolzenversatz 1 mm ----
Kolbenbolzenaugen-Durchmesser18,004–18,015 mm18,045 mm
Kolbenbolzen-Durchmesser17,991–18,000 mm17,971 mm Bezeichnung Spezifikation Grenzwert
*
H
D

2 - 7

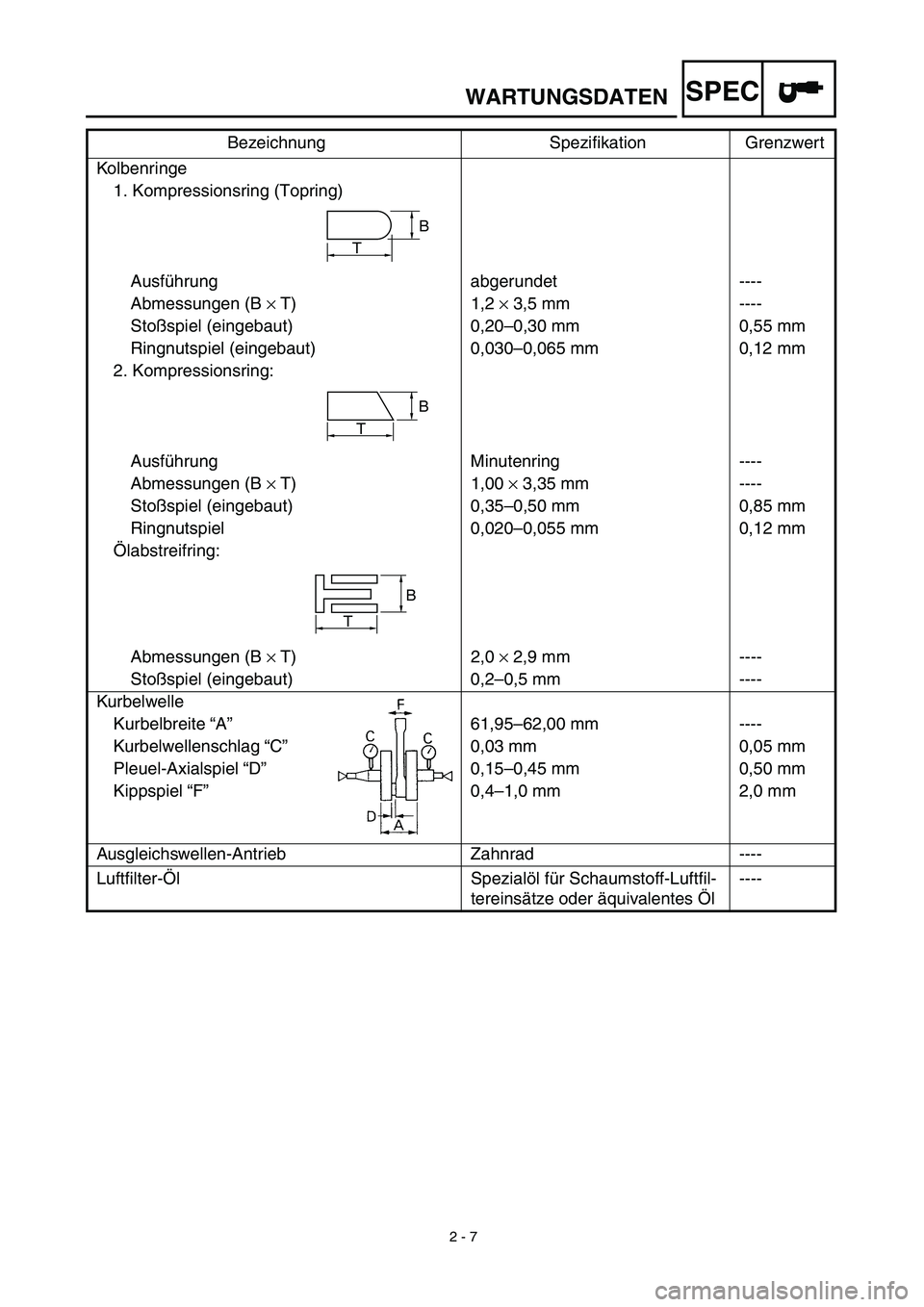

WARTUNGSDATEN
SPEC

Kolbenringe
1. Kompressionsring (Topring)
Ausführung abgerundet ----
Abmessungen (B
×
T) 1,2
×
3,5 mm ----
Stoßspiel (eingebaut) 0,20–0,30 mm 0,55 mm
Ringnutspiel (eingebaut) 0,030–0,065 mm 0,12 mm
2. Kompressionsring:
Ausführung Minutenring ----
Abmessungen (B
×
T) 1,00
×
3,35 mm ----
Stoßspiel (eingebaut) 0,35–0,50 mm 0,85 mm
Ringnutspiel 0,020–0,055 mm 0,12 mm
Ölabstreifring:
Abmessungen (B
×
T) 2,0
×
2,9 mm ----
Stoßspiel (eingebaut) 0,2–0,5 mm ----
Kurbelwelle
Kurbelbreite “A”61,95–62,00 mm ----
Kurbelwellenschlag “C”0,03 mm 0,05 mm
Pleuel-Axialspiel “D”0,15–0,45 mm 0,50 mm
Kippspiel “F”0,4–1,0 mm 2,0 mm
Ausgleichswellen-Antrieb Zahnrad ----
Luftfilter-Öl Spezialöl für Schaumstoff-Luftfil-
tereinsätze oder äquivalentes Öl---- Bezeichnung Spezifikation Grenzwert
T
B
B
T
B
T

2 - 8
WARTUNGSDATEN
SPEC

Kupplung
Reibscheiben Stärke 2,92–3,08 mm 2,8 mm
Anzahl 9 ----
Kupplungsscheiben Stärke 1,1–1,3 mm ----
Anzahl 8 ----
Verzug ---- 0,1 mm
Kupplungsfeder ungesp.
Länge 50 mm 49 mm
Anzahl 6 ----
Kupplungsgehäuse Axialspiel 0,10–0,35 mm ----
Radialspiel0,010–0,044 mm ----
Kupplungs-Ausrückmechanismus Schraubenspindel/Druckstange ----
Schaltung
Schaltmechanismus Schaltwalze/Führungsstange ----
Max. Führungsstangenschlag ---- 0,05 mm
Kickstarter
Bauart Rastenmechanismus ----
Vergaser
Kennzeichnung 5TA1 00 ----
Hauptdüse (M.J) 165 ----
Hauptluftdüse (M.A.J) 200 ----
Düsennadel - Klemmenposition (J.N) NCVQ-4 ----
Konus (C.A) 1,5 ----
Leerlaufdüse (P.J) 42 ----
Leerlaufluftdüse (P.A.J) 100 ----
Leerlaufauslaß(P.O)ø0,9 ----
Leerlaufgemisch-Regulierschraube
(Beispiel) (P.S) 2 ----
Teillastbohrung (B.P)ø1,0 ----
Ventilsitzgröße(V.S)ø3,8 ----
Kaltstartdüse (G.S) 72 ----
Schwimmerhöhe (F.H) 8 mm ----
Laufdrehzahl 1.900–2.100 U/min ----
Ansaugunterdruck28,0–33,3 kPa (210–250 mmHg)----
Spiel des Heißstarter-Hebels 3–6 mm ---- Bezeichnung Spezifikation Grenzwert

2 - 9

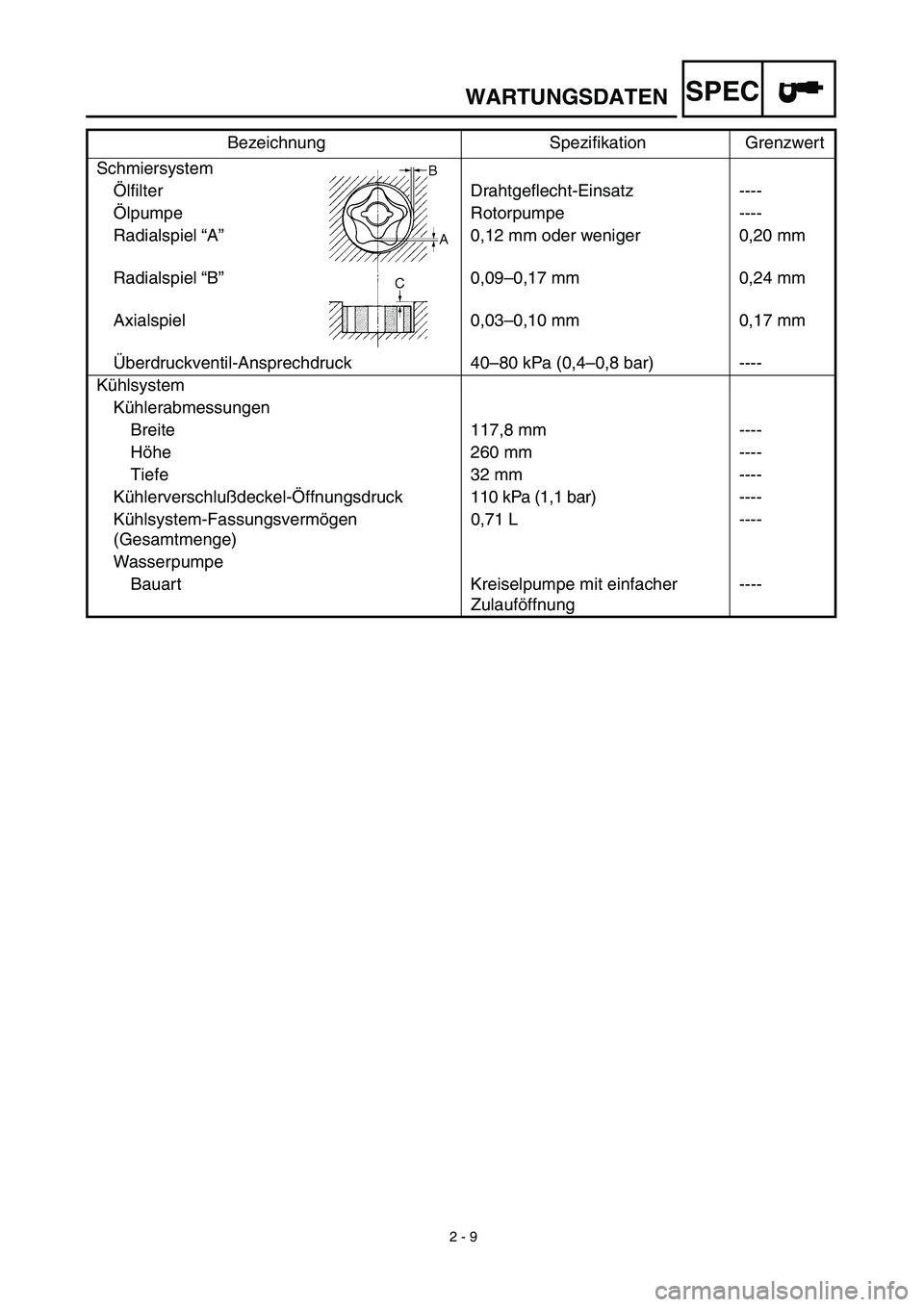

WARTUNGSDATEN
SPEC

Schmiersystem
Ölfilter Drahtgeflecht-Einsatz ----
Ölpumpe Rotorpumpe ----
Radialspiel “A”0,12 mm oder weniger 0,20 mm
Radialspiel “B”0,09–0,17 mm 0,24 mm
Axialspiel 0,03–0,10 mm 0,17 mm
Überdruckventil-Ansprechdruck 40–80 kPa (0,4–0,8 bar) ----
Kühlsystem
Kühlerabmessungen
Breite 117,8 mm ----
Höhe 260 mm ----
Tiefe 32 mm ----
Kühlerverschlußdeckel-Öffnungsdruck110 kPa (1,1 bar)----
Kühlsystem-Fassungsvermögen
(Gesamtmenge)0,71 L ----
Wasserpumpe
Bauart Kreiselpumpe mit einfacher
Zulauföffnung---- Bezeichnung Spezifikation Grenzwert

2 - 10
WARTUNGSDATEN
SPEC

Bezeichnung Spezifikation

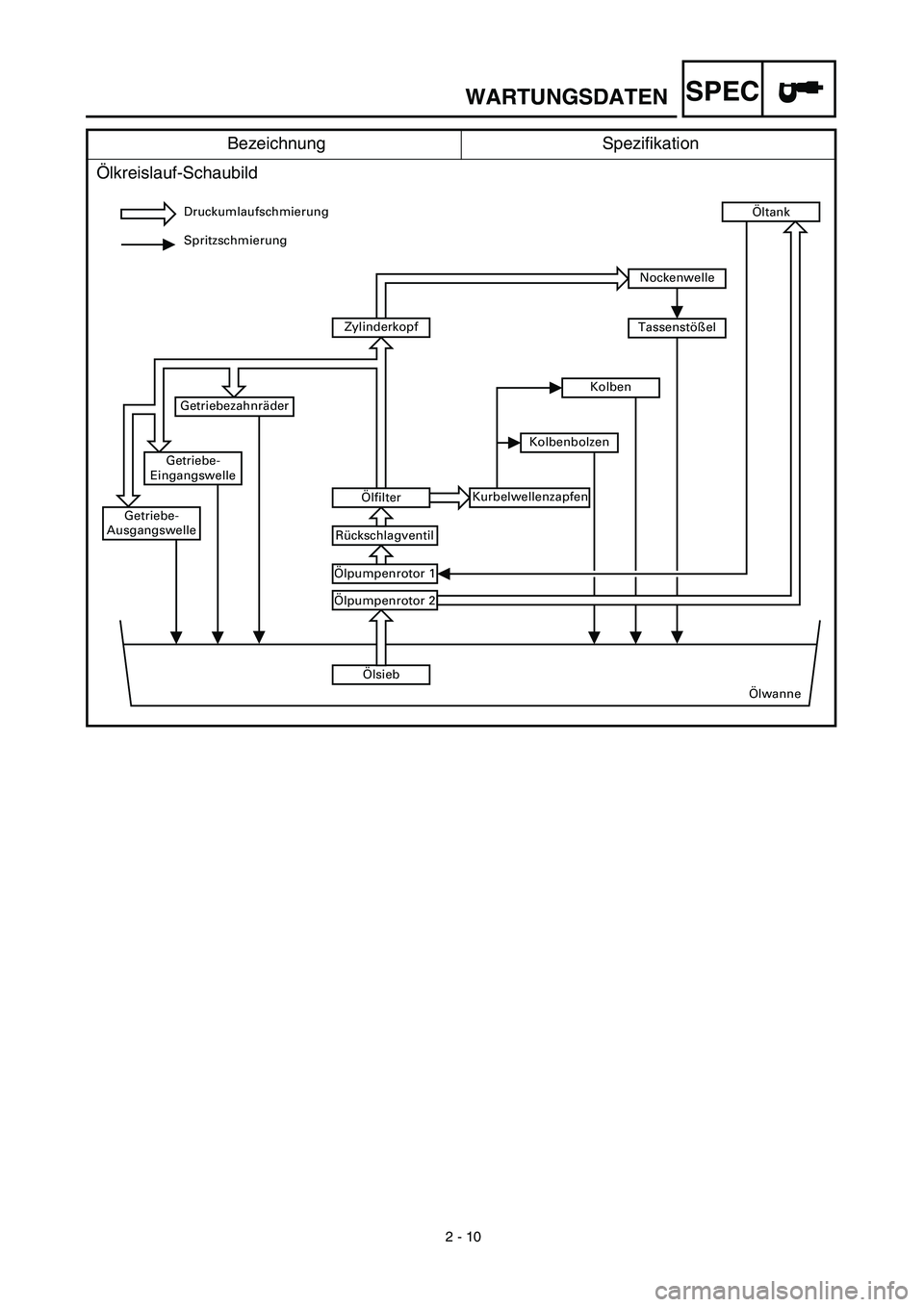

Ölkreislauf-Schaubild
Druckumlaufschmierung
Spritzschmierung
Ölsieb
Ölwanne
Ölpumpenrotor 1
Ölpumpenrotor 2
Öltank
Ölfilter
Rückschlagventil
Zylinderkopf
KurbelwellenzapfenKolbenbolzenKolben
Getriebe-
AusgangswelleGetriebe-
EingangswelleGetriebezahnräder
Nockenwelle
Tassenstößel

2 - 11

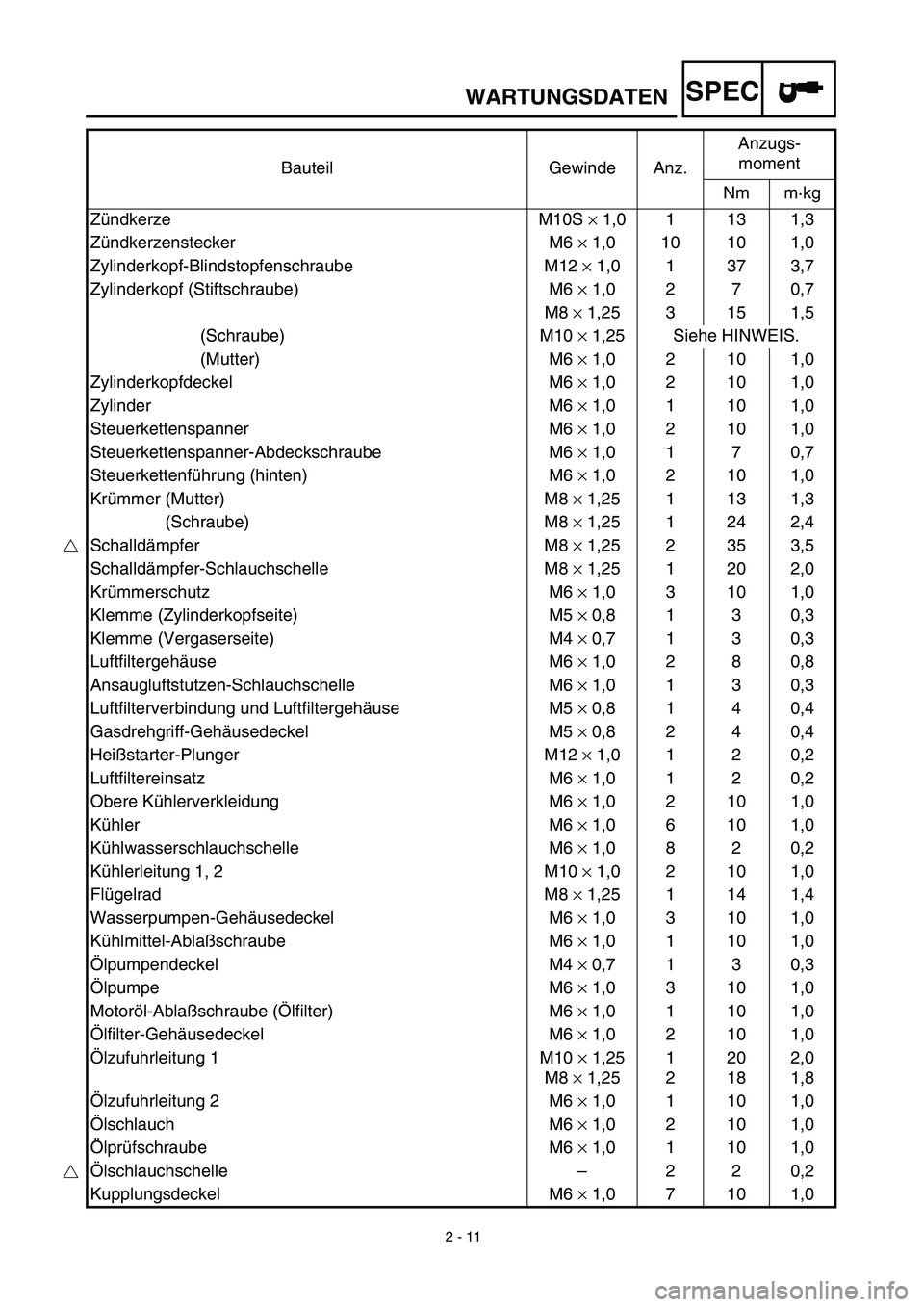

WARTUNGSDATEN
SPEC

Bauteil Gewinde Anz.Anzugs-
moment
Nm m·kg
Zündkerze M10S
×
1,0 1 13 1,3
Zündkerzenstecker M6
×
1,0 10 10 1,0
Zylinderkopf-Blindstopfenschraube M12
×
1,0 1 37 3,7
Zylinderkopf (Stiftschraube) M6
×
1,0 2 7 0,7
M8
×
1,25 3 15 1,5
(Schraube) M10
×
1,25 Siehe HINWEIS.
(Mutter) M6
×
1,0 2 10 1,0
Zylinderkopfdeckel M6
×
1,0 2 10 1,0
Zylinder M6
×
1,0 1 10 1,0
Steuerkettenspanner M6
×
1,0 2 10 1,0
Steuerkettenspanner-Abdeckschraube M6
×
1,0 1 7 0,7
Steuerkettenführung (hinten) M6
×
1,0 2 10 1,0
Krümmer (Mutter) M8
×
1,25 1 13 1,3
(Schraube) M8
×
1,25 1 24 2,4
Schalldämpfer M8
×
1,25 2 35 3,5
Schalldämpfer-Schlauchschelle M8
×
1,25 1 20 2,0
Krümmerschutz M6
×
1,0 3 10 1,0
Klemme (Zylinderkopfseite) M5
×
0,8 1 3 0,3
Klemme (Vergaserseite) M4
×
0,7 1 3 0,3
Luftfiltergehäuse M6
×
1,0 2 8 0,8
Ansaugluftstutzen-Schlauchschelle M6
×
1,0 1 3 0,3
Luftfilterverbindung und Luftfiltergehäuse M5
×
0,8 1 4 0,4
Gasdrehgriff-Gehäusedeckel M5
×
0,8 2 4 0,4
Heißstarter-Plunger M12
×
1,0 1 2 0,2
Luftfiltereinsatz M6
×
1,0 1 2 0,2
Obere Kühlerverkleidung M6
×
1,0 2 10 1,0
Kühler M6
×
1,0 6 10 1,0
Kühlwasserschlauchschelle M6
×
1,0 8 2 0,2
Kühlerleitung 1, 2 M10
×
1,0 2 10 1,0
Flügelrad M8
×
1,25 1 14 1,4
Wasserpumpen-Gehäusedeckel M6
×
1,0 3 10 1,0
Kühlmittel-Ablaßschraube M6
×
1,0 1 10 1,0
Ölpumpendeckel M4
×
0,7 1 3 0,3
Ölpumpe M6
×
1,0 3 10 1,0
Motoröl-Ablaßschraube (Ölfilter) M6
×
1,0 1 10 1,0
Ölfilter-Gehäusedeckel M6
×
1,0 2 10 1,0
Ölzufuhrleitung 1 M10
×
1,25
M8
×
1,251
220
182,0
1,8
Ölzufuhrleitung 2 M6
×
1,0 1 10 1,0
Ölschlauch M6
×
1,0 2 10 1,0
Ölprüfschraube M6
×
1,0 1 10 1,0
Ölschlauchschelle–2 2 0,2
Kupplungsdeckel M6
×
1,0 7 10 1,0

2 - 12

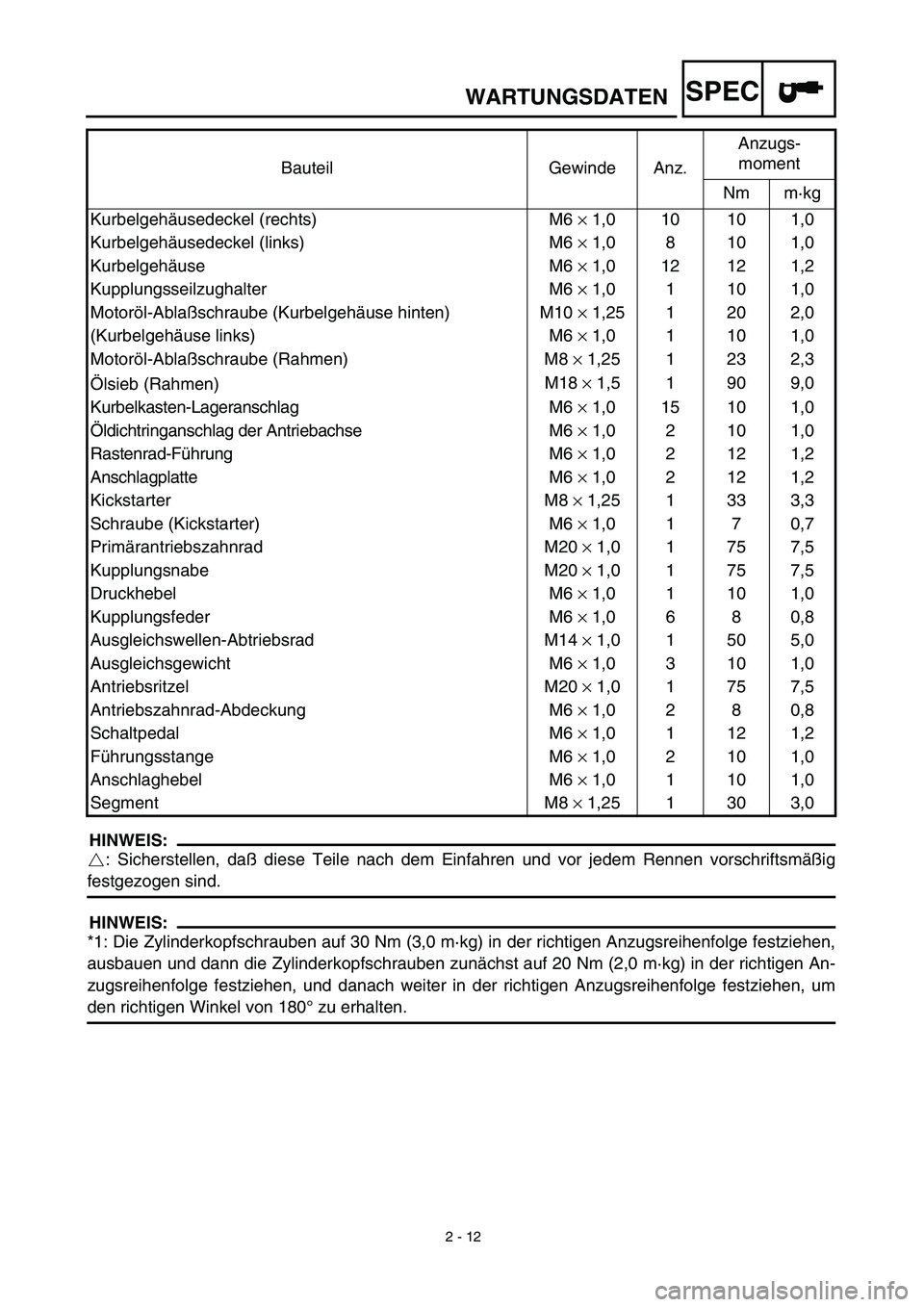

WARTUNGSDATEN
SPEC
HINWEIS:

: Sicherstellen, daß diese Teile nach dem Einfahren und vor jedem Rennen vorschriftsmäßig
festgezogen sind.
HINWEIS:

*1: Die Zylinderkopfschrauben auf 30 Nm (3,0 m·kg) in der richtigen Anzugsreihenfolge festziehen,
ausbauen und dann die Zylinderkopfschrauben zunächst auf 20 Nm (2,0 m·kg) in der richtigen An-
zugsreihenfolge festziehen, und danach weiter in der richtigen Anzugsreihenfolge festziehen, um
den richtigen Winkel von 180° zu erhalten. Kurbelgehäusedeckel (rechts) M6
×
1,0 10 10 1,0
Kurbelgehäusedeckel (links) M6
×
1,0 8 10 1,0
Kurbelgehäuse M6
×
1,0 12 12 1,2
Kupplungsseilzughalter M6
×
1,0 1 10 1,0
Motoröl-Ablaßschraube (Kurbelgehäuse hinten) M10
×
1,25 1 20 2,0
(Kurbelgehäuse links) M6
×
1,0 1 10 1,0
Motoröl-Ablaßschraube (Rahmen) M8
×
1,25 1 23 2,3
Ölsieb (Rahmen)M18
×
1,5 1 90 9,0
Kurbelkasten-Lageranschlag M6
×
1,0 15 10 1,0
Öldichtringanschlag der Antriebachse M6
×
1,0 2 10 1,0
Rastenrad-Führung M6
×
1,0 2 12 1,2
Anschlagplatte M6
×
1,0 2 12 1,2
Kickstarter M8 × 1,25 1 33 3,3
Schraube (Kickstarter) M6 × 1,0 1 7 0,7
Primärantriebszahnrad M20 × 1,0 1 75 7,5
Kupplungsnabe M20 × 1,0 1 75 7,5
Druckhebel M6 × 1,0 1 10 1,0
Kupplungsfeder M6 × 1,0 6 8 0,8
Ausgleichswellen-Abtriebsrad M14 × 1,0 1 50 5,0
Ausgleichsgewicht M6 × 1,0 3 10 1,0
Antriebsritzel M20 × 1,0 1 75 7,5
Antriebszahnrad-Abdeckung M6 × 1,0 2 8 0,8
Schaltpedal M6 × 1,0 1 12 1,2
Führungsstange M6 × 1,0 2 10 1,0
Anschlaghebel M6 × 1,0 1 10 1,0
Segment M8 × 1,25 1 30 3,0 Bauteil Gewinde Anz.Anzugs-
moment
Nm m·kg

2 - 13
WARTUNGSDATENSPEC
FAHRWERKL
Bauteil Spezifikation Grenzwert
Lenkung
Lenkkopflager Kegelrollenlager ----
Federelement vorn
Federweg 300 mm ----
Gabelfeder, ungespannte Länge 460 mm 455 mm
Standard-Federrate K = 4,51 N/mm (0,46 kg/mm) ----
Umrüstmöglichkeiten ja ----
Ölmenge 568 cm
3 ----
Füllhöhe 135 mm ----

(gemessen von der Oberkante des
Standrohres, Gabel und Dämpfer-
rohr vollständig eingefedert, ohne
Gabelfeder)80–150 mm ----
Ölsorte Teleskopgabelöl “01”----
Standrohr-Durchmesser 46 mm ----
Position der oberen Gabelbrücke 0 mm ----
Federelement hinten
Federweg 132 mm ----
Feder, ungespannte Länge 275 mm ----
Einbaulänge 264 mm ----
255,5–273,5 mm----
Standard-Federrate K = ca. 52,0 N/mm (5,30 kg/mm)----
Umrüstmöglichkeiten ja ----
Gasdruck 1.000 kPa (10 bar) ----
Schwinge
Max. Spiel
Axial ---- 1,0 mm

2 - 14

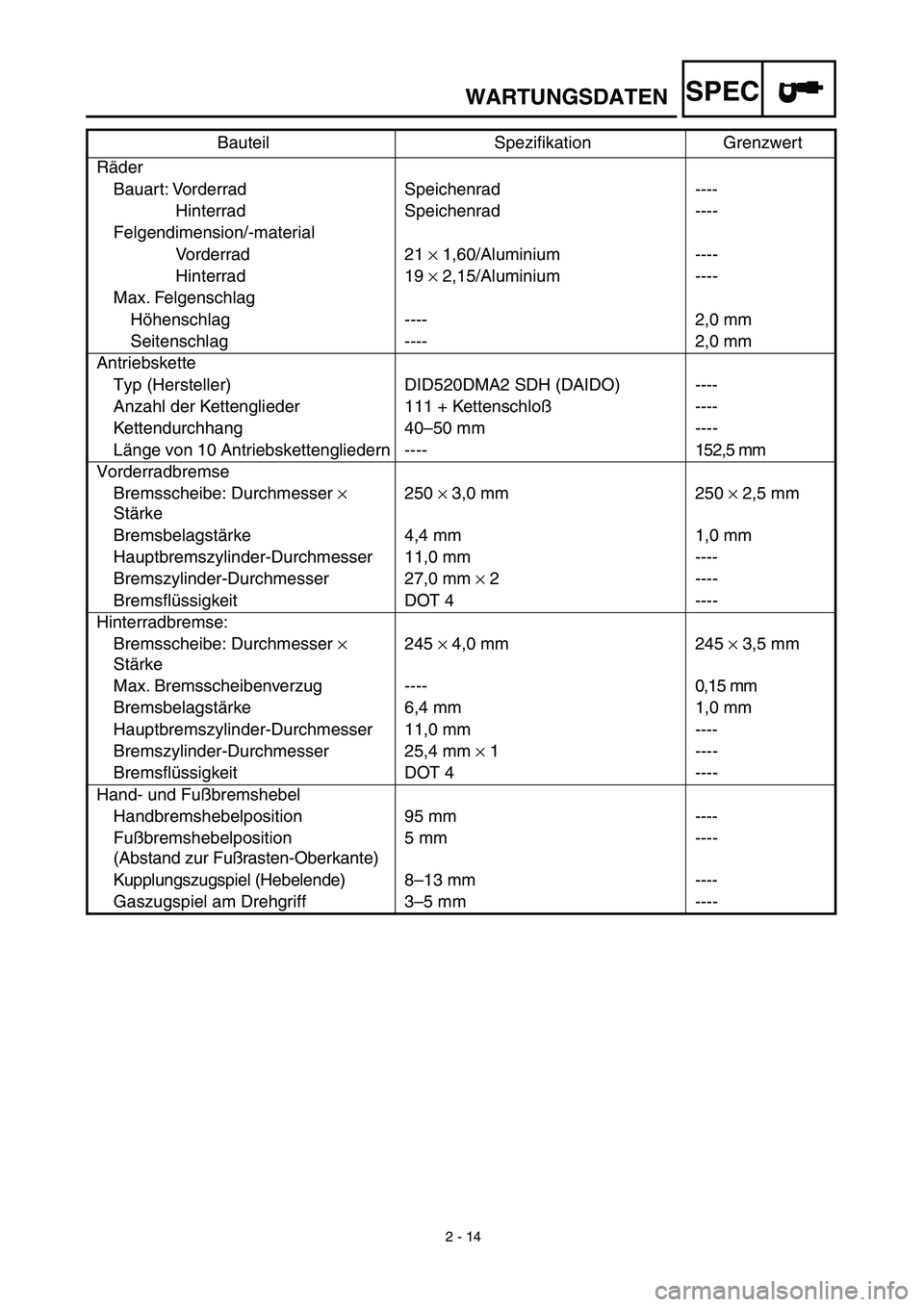

WARTUNGSDATENSPEC
Räder
Bauart: Vorderrad Speichenrad ----
Hinterrad Speichenrad ----
Felgendimension/-material
Vorderrad 21 × 1,60/Aluminium ----
Hinterrad 19 × 2,15/Aluminium ----
Max. Felgenschlag
Höhenschlag ---- 2,0 mm
Seitenschlag ---- 2,0 mm
Antriebskette
Typ (Hersteller) DID520DMA2 SDH (DAIDO) ----
Anzahl der Kettenglieder 111 + Kettenschloß----
Kettendurchhang 40–50 mm ----
Länge von 10 Antriebskettengliedern ----152,5 mm
Vorderradbremse
Bremsscheibe: Durchmesser ×
Stärke250 × 3,0 mm 250 × 2,5 mm
Bremsbelagstärke 4,4 mm 1,0 mm
Hauptbremszylinder-Durchmesser 11,0 mm ----
Bremszylinder-Durchmesser 27,0 mm × 2 ----
Bremsflüssigkeit DOT 4 ----
Hinterradbremse:
Bremsscheibe: Durchmesser ×
Stärke245 × 4,0 mm 245 × 3,5 mm
Max. Bremsscheibenverzug ----0,15 mm
Bremsbelagstärke 6,4 mm 1,0 mm
Hauptbremszylinder-Durchmesser 11,0 mm ----
Bremszylinder-Durchmesser 25,4 mm × 1 ----
Bremsflüssigkeit DOT 4 ----
Hand- und Fußbremshebel
Handbremshebelposition 95 mm ----
Fußbremshebelposition
(Abstand zur Fußrasten-Oberkante) 5 mm ----
Kupplungszugspiel (Hebelende) 8–13 mm ----
Gaszugspiel am Drehgriff 3–5 mm ---- Bauteil Spezifikation Grenzwert

2 - 15

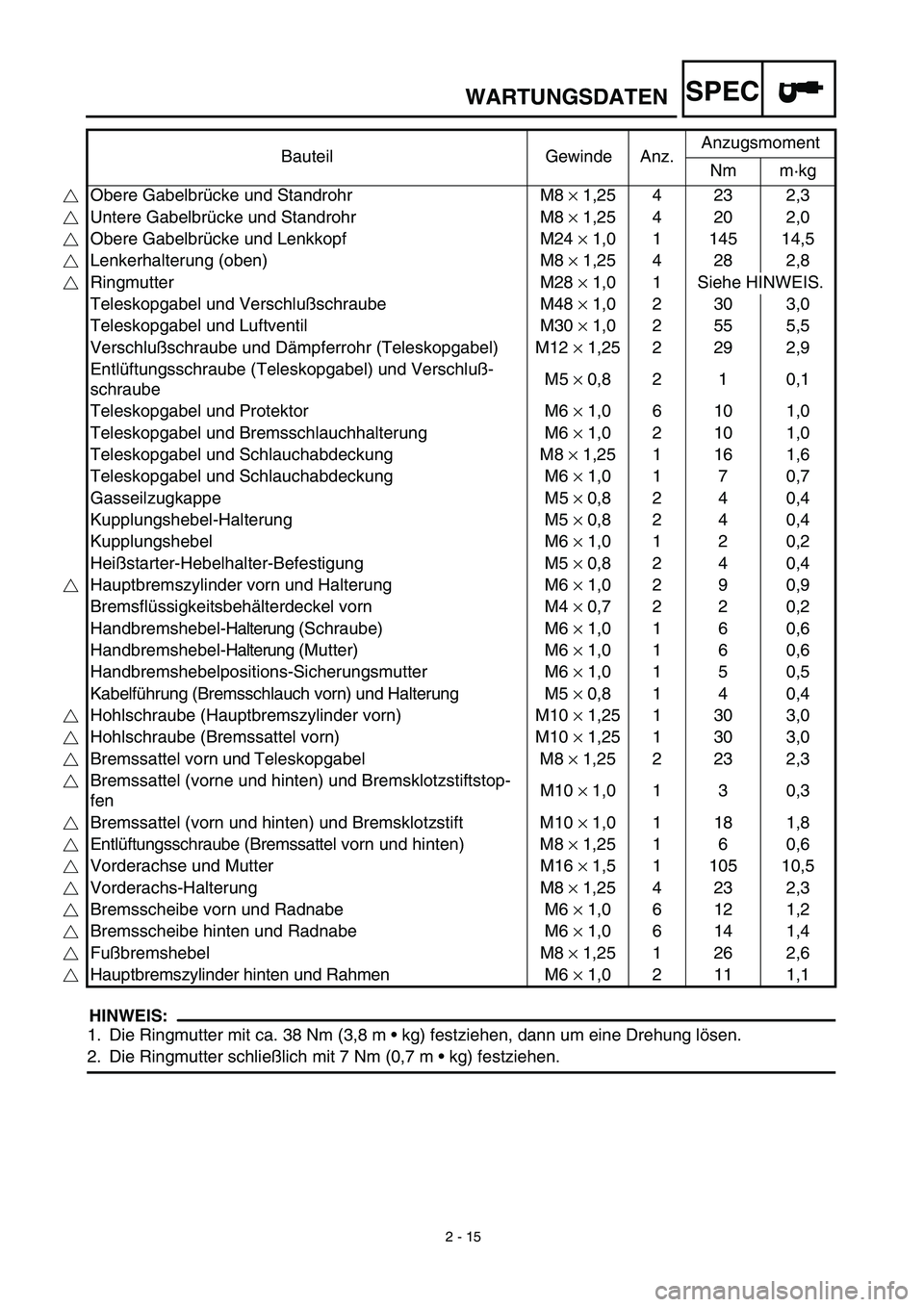

WARTUNGSDATENSPEC
HINWEIS:
1. Die Ringmutter mit ca. 38 Nm (3,8 m • kg) festziehen, dann um eine Drehung lösen.
2. Die Ringmutter schließlich mit 7 Nm (0,7 m • kg) festziehen. Bauteil Gewinde Anz.Anzugsmoment
Nm m·kg
Obere Gabelbrücke und Standrohr M8 × 1,25 4 23 2,3
Untere Gabelbrücke und Standrohr M8 × 1,25 4 20 2,0
Obere Gabelbrücke und Lenkkopf M24 × 1,0 1 145 14,5
Lenkerhalterung (oben) M8 × 1,25 4 28 2,8
Ringmutter M28 × 1,0 1 Siehe HINWEIS.
Teleskopgabel und Verschlußschraube M48 × 1,0 2 30 3,0
Teleskopgabel und Luftventil M30 × 1,0 2 55 5,5
Verschlußschraube und Dämpferrohr (Teleskopgabel) M12 × 1,25 2 29 2,9
Entlüftungsschraube (Teleskopgabel) und Verschluß-
schraubeM5 × 0,8 2 1 0,1
Teleskopgabel und Protektor M6 × 1,0 6 10 1,0
Teleskopgabel und Bremsschlauchhalterung M6 × 1,0 2 10 1,0
Teleskopgabel und Schlauchabdeckung M8 × 1,25 1 16 1,6
Teleskopgabel und Schlauchabdeckung M6 × 1,0 1 7 0,7
Gasseilzugkappe M5 × 0,8 2 4 0,4
Kupplungshebel-Halterung M5 × 0,8 2 4 0,4
Kupplungshebel M6 × 1,0 1 2 0,2
Heißstarter-Hebelhalter-Befestigung M5 × 0,8 2 4 0,4
Hauptbremszylinder vorn und Halterung M6 × 1,0 2 9 0,9
Bremsflüssigkeitsbehälterdeckel vorn M4 × 0,7 2 2 0,2
Handbremshebel-Halterung (Schraube) M6 × 1,0 1 6 0,6
Handbremshebel-Halterung (Mutter) M6 × 1,0 1 6 0,6
Handbremshebelpositions-Sicherungsmutter M6 × 1,0 1 5 0,5
Kabelführung (Bremsschlauch vorn) und Halterung M5 × 0,8 1 4 0,4
Hohlschraube (Hauptbremszylinder vorn) M10 × 1,25 1 30 3,0
Hohlschraube (Bremssattel vorn) M10 × 1,25 1 30 3,0
Bremssattel vorn und Teleskopgabel M8 × 1,25 2 23 2,3
Bremssattel (vorne und hinten) und Bremsklotzstiftstop-
fenM10 × 1,0 1 3 0,3
Bremssattel (vorn und hinten) und Bremsklotzstift M10 × 1,0 1 18 1,8
Entlüftungsschraube (Bremssattel vorn und hinten) M8 × 1,25 1 6 0,6
Vorderachse und Mutter M16 × 1,5 1 105 10,5
Vorderachs-Halterung M8 × 1,25 4 23 2,3
Bremsscheibe vorn und Radnabe M6 × 1,0 6 12 1,2
Bremsscheibe hinten und Radnabe M6 × 1,0 6 14 1,4
Fußbremshebel M8 × 1,25 1 26 2,6
Hauptbremszylinder hinten und Rahmen M6 × 1,0 2 11 1,1
