INSP
ADJ
REGLAGE DES CABLES D’ACCELERATION/GRAISSAGE DE
L’ACCELERATEUR
GASZUGSPIEL EINSTELLEN/GASZUG SCHMIEREN
GASZUGSPIEL EINSTELLEN
1. Kontrollieren:
Gaszugspiel a
Unvorschriftsmäßig → Einstellen.
Gaszugspiel am Gasdrehgriff a
3–5 mm
2. Einstellen:
Gaszugspiel
GASZUG SCHMIEREN
1. Demontieren:
Abdeckung (Gaszugkappe) 1
Abdeckung (Griffkappe) 2
Gaszugkappe 3
2. Auftragen:
Lithiumfett
(am Gaszugende a)
3. Montieren:
Gaszugkappe
Schraube (Gaszugkappe)
Abdeckung (Griffkappe)
Abdeckung (Gaszugkappe) Arbeitsschritte
Die Einstellerabdeckung schieben.
Die Gegenmutter 1 lösen.
Den Einsteller 2 drehen, bis das vorge-
schriebene Spiel erzielt wird.
Die Gegenmutter festziehen.
HINWEIS:
Vor dem Einstellen des Gaszugspiels sollte
die Leerlaufdrehzahl dem Sollwert entspre-
chen.
WARNUNG
Nach der Einstellung den Lenker bei lau-
fendem Motor beidseitig bis zum
Anschlag drehen. Dabei darf sich die
Leerlaufdrehzahl nicht verändern.
T R..4 Nm (0,4 m · kg)

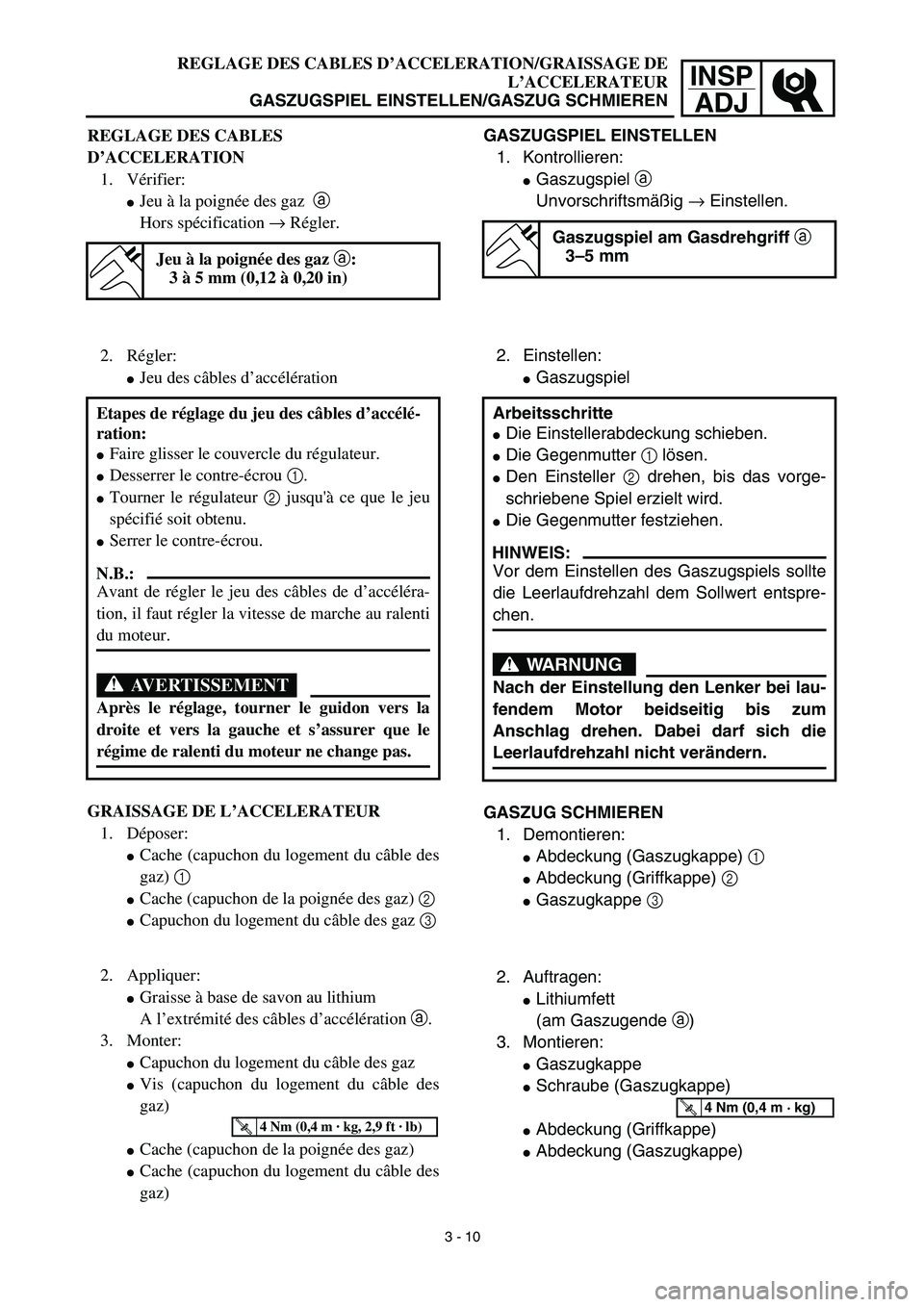

REGLAGE DES CABLES
D’ACCELERATION
1. Vérifier:
Jeu à la poignée des gaz a
Hors spécification → Régler.
Jeu à la poignée des gaz a:
3 à 5 mm (0,12 à 0,20 in)
2. Régler:
Jeu des câbles d’accélération
GRAISSAGE DE L’ACCELERATEUR
1. Déposer:
Cache (capuchon du logement du câble des
gaz) 1
Cache (capuchon de la poignée des gaz) 2
Capuchon du logement du câble des gaz 3
2. Appliquer:
Graisse à base de savon au lithium
A l’extrémité des câbles d’accélération a.
3. Monter:
Capuchon du logement du câble des gaz
Vis (capuchon du logement du câble des
gaz)
Cache (capuchon de la poignée des gaz)
Cache (capuchon du logement du câble des
gaz) Etapes de réglage du jeu des câbles d’accélé-
ration:
Faire glisser le couvercle du régulateur.
Desserrer le contre-écrou 1.
Tourner le régulateur 2 jusqu'à ce que le jeu
spécifié soit obtenu.
Serrer le contre-écrou.
N.B.:
Avant de régler le jeu des câbles de d’accéléra-
tion, il faut régler la vitesse de marche au ralenti
du moteur.
AVERTISSEMENT
Après le réglage, tourner le guidon vers la
droite et vers la gauche et s’assurer que le
régime de ralenti du moteur ne change pas.
T R..4 Nm (0,4 m · kg, 2,9 ft · lb)
3 - 10

3 - 11
INSP
ADJHOT STARTER LEVER ADJUSTMENT/
AIR FILTER CLEANING
HOT STARTER LEVER ADJUSTMENT
1. Check:
Hot starter lever free play a
Out of specification → Adjust.
2. Adjust:
Hot starter lever free play
NOTE:
After adjustment, check proper operation of
hot starter.
Hot starter lever free play a:
3 ~ 6 mm (0.12 ~ 0.24 in)
Hot starter lever free play adjustment
steps:
Loosen the locknut 1.
Turn the adjuster 2 until free play a is
within the specified limits.
Tighten the locknut.
EC35G040
AIR FILTER CLEANING
NOTE:
Proper air filter maintenance is the biggest key
to preventing premature engine wear and
damage.
CAUTION:
Never run the engine without the air filter
element in place; this would allow dirt and
dust to enter the engine and cause rapid
wear and possible engine damage.
1. Remove:
Seat
Fitting bolt 1
Washer 2
Air filter element 3
Filter guide 4

INSP
ADJ

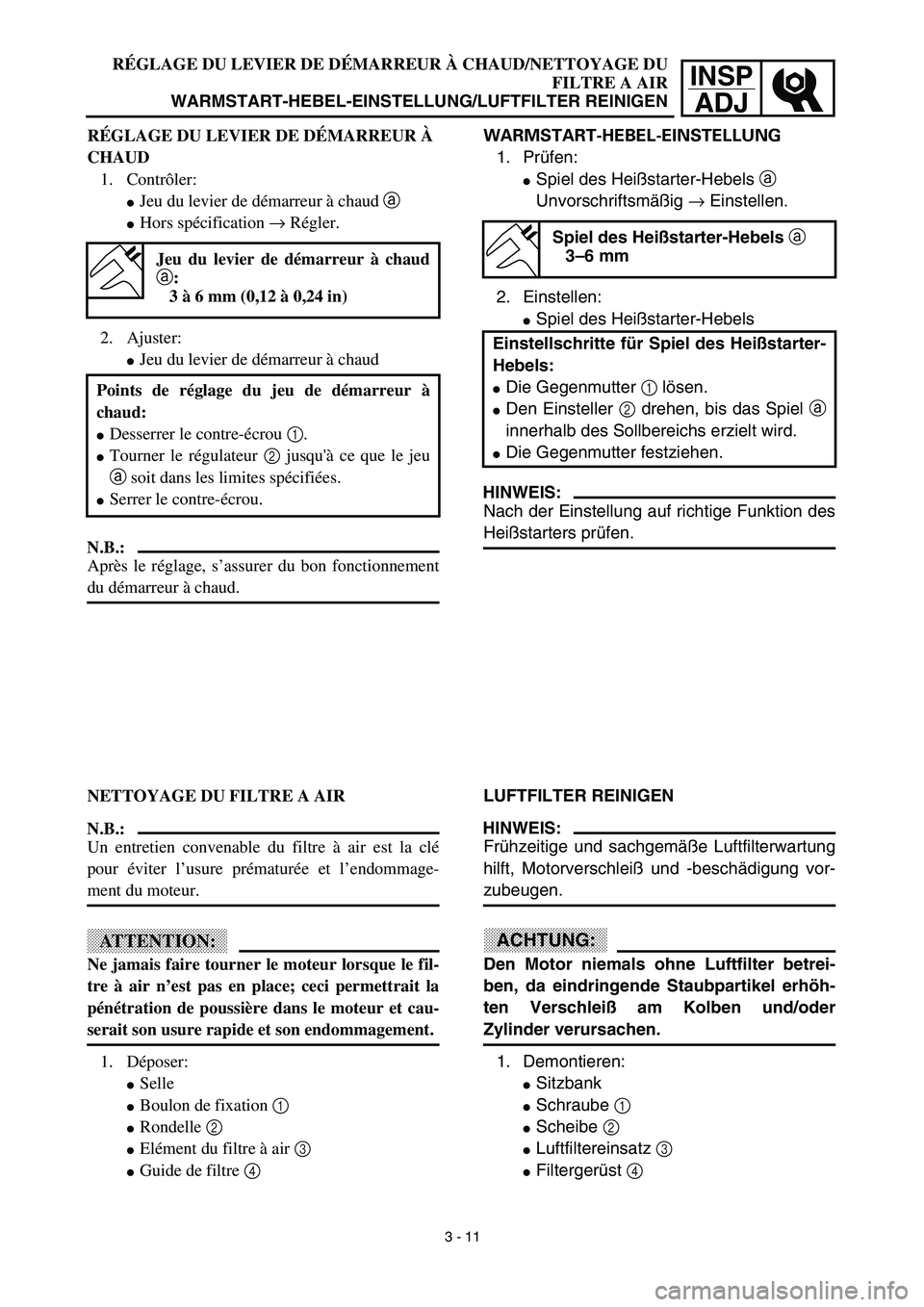

RÉGLAGE DU LEVIER DE DÉMARREUR À CHAUD/NETTOYAGE DU
FILTRE A AIR
WARMSTART-HEBEL-EINSTELLUNG/LUFTFILTER REINIGEN
WARMSTART-HEBEL-EINSTELLUNG
1. Prüfen:
Spiel des Heißstarter-Hebels a
Unvorschriftsmäßig → Einstellen.
2. Einstellen:
Spiel des Heißstarter-Hebels
HINWEIS:
Nach der Einstellung auf richtige Funktion des
Heißstarters prüfen.
Spiel des Heißstarter-Hebels a
3–6 mm
Einstellschritte für Spiel des Heißstarter-
Hebels:
Die Gegenmutter 1 lösen.
Den Einsteller 2 drehen, bis das Spiel a
innerhalb des Sollbereichs erzielt wird.
Die Gegenmutter festziehen.
LUFTFILTER REINIGEN
HINWEIS:
Frühzeitige und sachgemäße Luftfilterwartung
hilft, Motorverschleiß und -beschädigung vor-
zubeugen.
ACHTUNG:
Den Motor niemals ohne Luftfilter betrei-
ben, da eindringende Staubpartikel erhöh-
ten Verschleiß am Kolben und/oder
Zylinder verursachen.
1. Demontieren:
Sitzbank
Schraube 1
Scheibe 2
Luftfiltereinsatz 3
Filtergerüst 4 RÉGLAGE DU LEVIER DE DÉMARREUR À
CHAUD
1. Contrôler:
Jeu du levier de démarreur à chaud a
Hors spécification → Régler.
2. Ajuster:
Jeu du levier de démarreur à chaud
N.B.:
Après le réglage, s’assurer du bon fonctionnement
du démarreur à chaud.
Jeu du levier de démarreur à chaud
a:
3 à 6 mm (0,12 à 0,24 in)
Points de réglage du jeu de démarreur à
chaud:
Desserrer le contre-écrou 1.
Tourner le régulateur 2 jusqu'à ce que le jeu
a soit dans les limites spécifiées.
Serrer le contre-écrou.
NETTOYAGE DU FILTRE A AIR
N.B.:
Un entretien convenable du filtre à air est la clé
pour éviter l’usure prématurée et l’endommage-
ment du moteur.
ATTENTION:
Ne jamais faire tourner le moteur lorsque le fil-
tre à air n’est pas en place; ceci permettrait la
pénétration de poussière dans le moteur et cau-
serait son usure rapide et son endommagement.
1. Déposer:
Selle
Boulon de fixation 1
Rondelle 2
Elément du filtre à air 3
Guide de filtre 4
3 - 11

3 - 12
INSP
ADJ

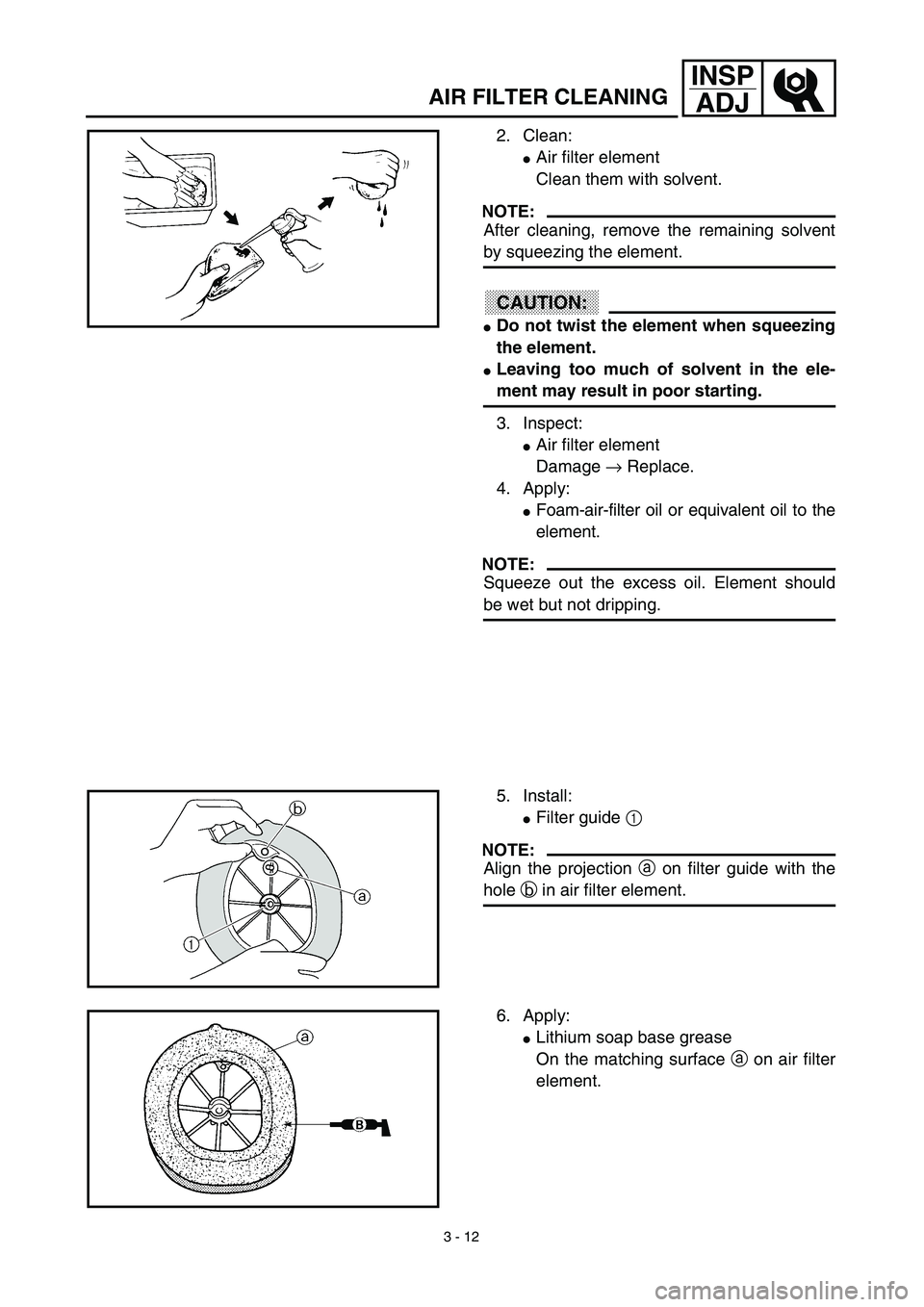

AIR FILTER CLEANING
2. Clean:
Air filter element
Clean them with solvent.
NOTE:
After cleaning, remove the remaining solvent
by squeezing the element.
CAUTION:
Do not twist the element when squeezing
the element.
Leaving too much of solvent in the ele-
ment may result in poor starting.
3. Inspect:
Air filter element
Damage → Replace.
4. Apply:
Foam-air-filter oil or equivalent oil to the
element.
NOTE:
Squeeze out the excess oil. Element should
be wet but not dripping.
5. Install:
Filter guide 1
NOTE:
Align the projection a on filter guide with the
hole b in air filter element.
6. Apply:
Lithium soap base grease
On the matching surface a on air filter
element.

INSP

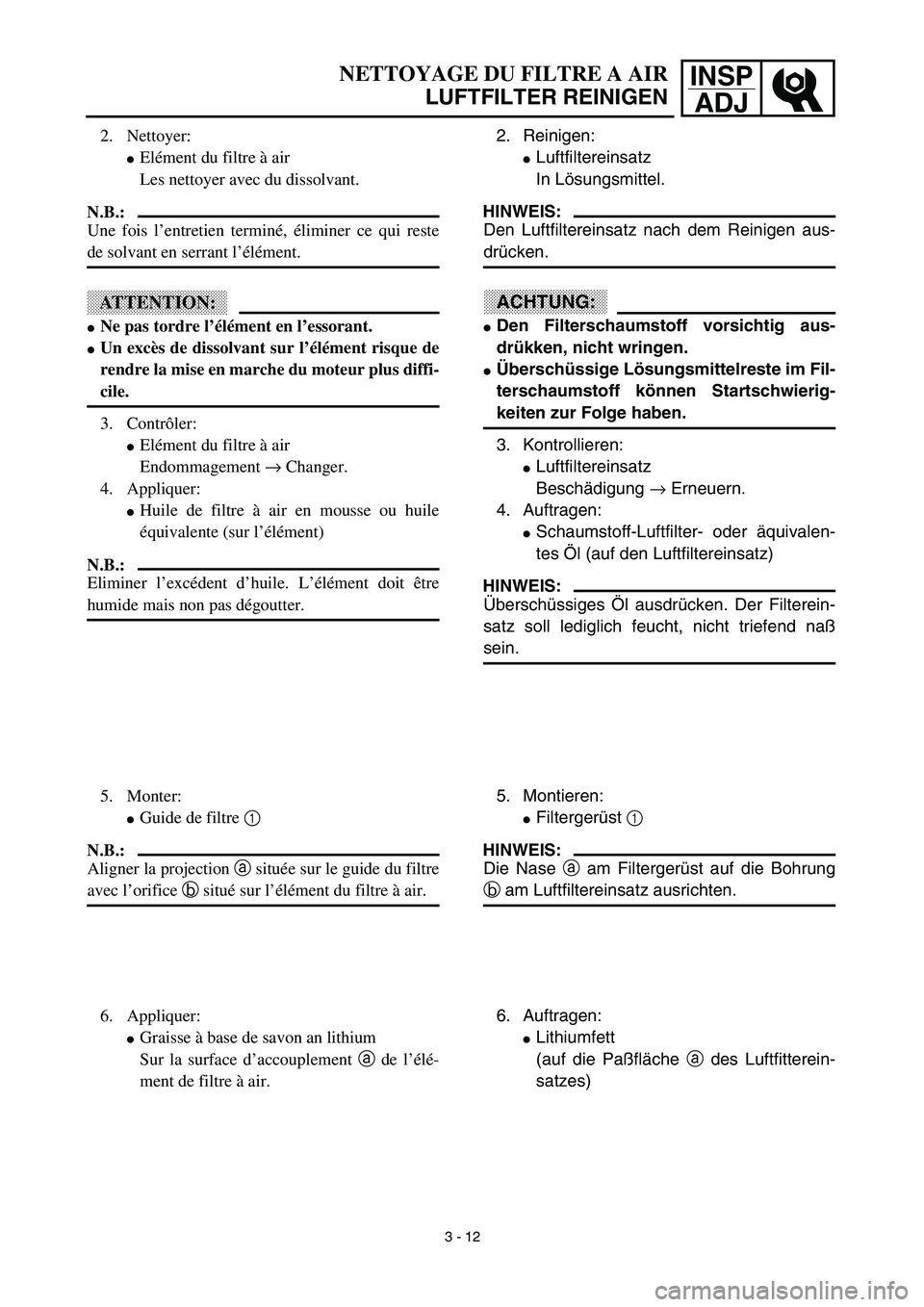

ADJNETTOYAGE DU FILTRE A AIR
LUFTFILTER REINIGEN
2. Reinigen:
Luftfiltereinsatz
In Lösungsmittel.
HINWEIS:
Den Luftfiltereinsatz nach dem Reinigen aus-
drücken.
ACHTUNG:
Den Filterschaumstoff vorsichtig aus-
drükken, nicht wringen.
Überschüssige Lösungsmittelreste im Fil-
terschaumstoff können Startschwierig-
keiten zur Folge haben.
3. Kontrollieren:
Luftfiltereinsatz
Beschädigung → Erneuern.
4. Auftragen:
Schaumstoff-Luftfilter- oder äquivalen-
tes Öl (auf den Luftfiltereinsatz)
HINWEIS:
Überschüssiges Öl ausdrücken. Der Filterein-
satz soll lediglich feucht, nicht triefend naß
sein.
5. Montieren:
Filtergerüst 1
HINWEIS:
Die Nase a am Filtergerüst auf die Bohrung
b am Luftfiltereinsatz ausrichten.
6. Auftragen:
Lithiumfett
(auf die Paßfläche a des Luftfitterein-
satzes) 2. Nettoyer:
Elément du filtre à air
Les nettoyer avec du dissolvant.
N.B.:
Une fois l’entretien terminé, éliminer ce qui reste
de solvant en serrant l’élément.
ATTENTION:
Ne pas tordre l’élément en l’essorant.
Un excès de dissolvant sur l’élément risque de
rendre la mise en marche du moteur plus diffi-
cile.
3. Contrôler:
Elément du filtre à air
Endommagement → Changer.
4. Appliquer:
Huile de filtre à air en mousse ou huile
équivalente (sur l’élément)
N.B.:
Eliminer l’excédent d’huile. L’élément doit être
humide mais non pas dégoutter.
5. Monter:
Guide de filtre 1
N.B.:
Aligner la projection a située sur le guide du filtre
avec l’orifice b situé sur l’élément du filtre à air.
6. Appliquer:
Graisse à base de savon an lithium
Sur la surface d’accouplement a de l’élé-
ment de filtre à air.
3 - 12

3 - 13
INSP
ADJ
7. Install:
Air filter element 1
Washer
Fitting bolt
NOTE:
Align the projection a on filter guide with the
hole b in air filter case.
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
ENGINE OIL LEVEL INSPECTION
1. Stand the motorcycle on a level surface.
NOTE:
When checking the oil level make sure that
the motorcycle is upright.
Place the motorcycle on a suitable stand.
WARNING
Never remove the oil tank cap just after
high speed operation. The heated oil could
spurt out. causing danger. Wait until the oil
cools down to approximately 70 ˚C (158 ˚F).
2. Idle the engine more than 3 minutes
while keeping the motorcycle upright.
Then stop the engine and inspect the oil
level.
3. Remove:
Oil tank cap 1
1
ENGINE OIL LEVEL INSPECTION

INSP

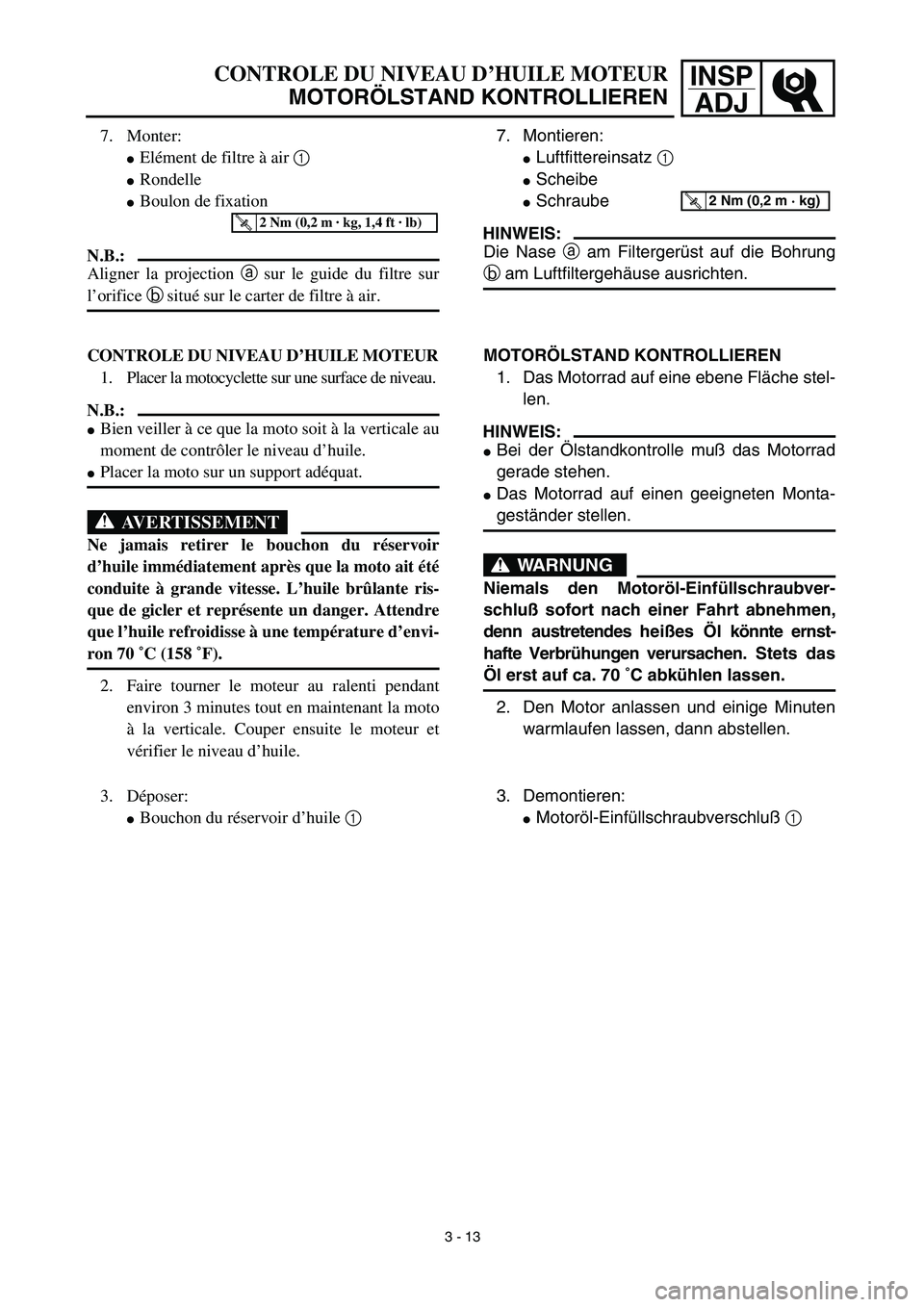

ADJCONTROLE DU NIVEAU D’HUILE MOTEUR
MOTORÖLSTAND KONTROLLIEREN
7. Montieren:
Luftfittereinsatz 1
Scheibe
Schraube
HINWEIS:
Die Nase a am Filtergerüst auf die Bohrung
b am Luftfiltergehäuse ausrichten.
T R..2 Nm (0,2 m · kg)
MOTORÖLSTAND KONTROLLIEREN
1. Das Motorrad auf eine ebene Fläche stel-
len.
HINWEIS:
Bei der Ölstandkontrolle muß das Motorrad
gerade stehen.
Das Motorrad auf einen geeigneten Monta-
geständer stellen.
WARNUNG
Niemals den Motoröl-Einfüllschraubver-
schluß sofort nach einer Fahrt abnehmen,
denn austretendes heißes Öl könnte ernst-
hafte Verbrühungen verursachen. Stets das
Öl erst auf ca. 70 ˚C abkühlen lassen.
2. Den Motor anlassen und einige Minuten
warmlaufen lassen, dann abstellen.
3. Demontieren:
Motoröl-Einfüllschraubverschluß 1 7. Monter:
Elément de filtre à air 1
Rondelle
Boulon de fixation
N.B.:
Aligner la projection a sur le guide du filtre sur
l’orifice b situé sur le carter de filtre à air.
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)

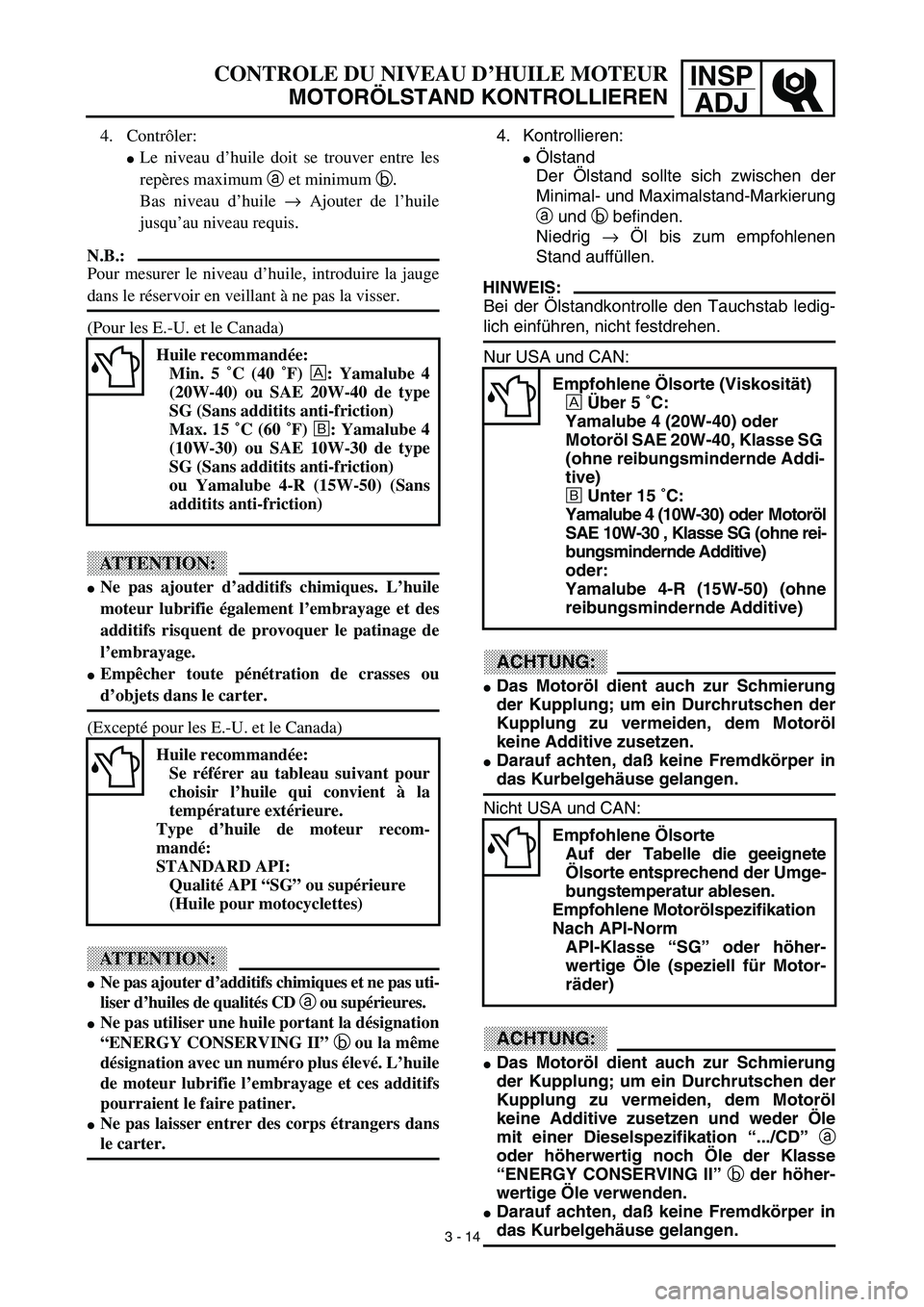

CONTROLE DU NIVEAU D’HUILE MOTEUR
1. Placer la motocyclette sur une surface de niveau.
N.B.:
Bien veiller à ce que la moto soit à la verticale au
moment de contrôler le niveau d’huile.
Placer la moto sur un support adéquat.
AVERTISSEMENT
Ne jamais retirer le bouchon du réservoir
d’huile immédiatement après que la moto ait été
conduite à grande vitesse. L’huile brûlante ris-
que de gicler et représente un danger. Attendre
que l’huile refroidisse à une température d’envi-
ron 70 ˚C (158 ˚F).
2. Faire tourner le moteur au ralenti pendant
environ 3 minutes tout en maintenant la moto
à la verticale. Couper ensuite le moteur et
vérifier le niveau d’huile.
3. Déposer:
Bouchon du réservoir d’huile 1
3 - 13

3 - 14
INSP
ADJ

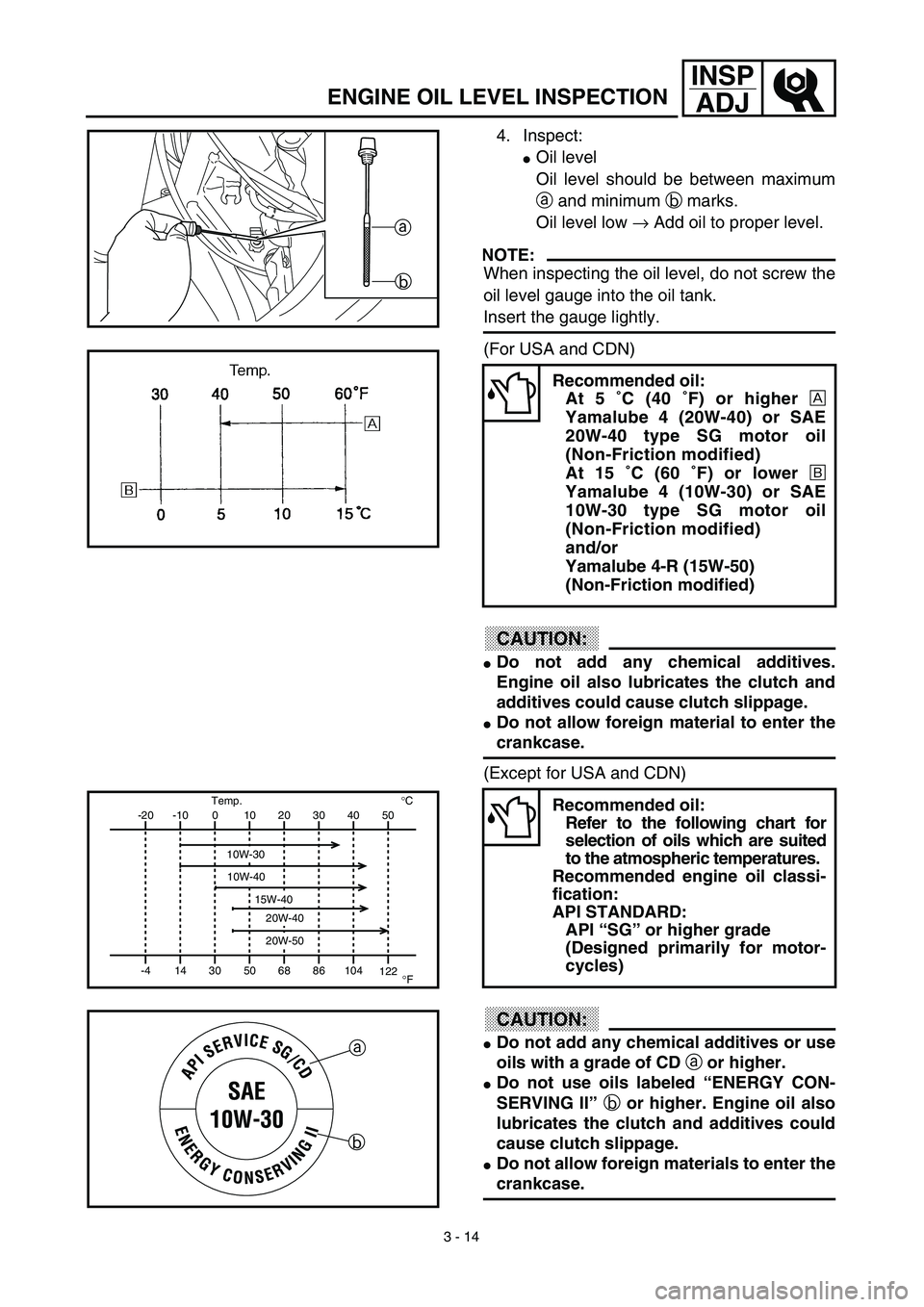

ENGINE OIL LEVEL INSPECTION
4. Inspect:
Oil level
Oil level should be between maximum
a and minimum b marks.
Oil level low → Add oil to proper level.
NOTE:
When inspecting the oil level, do not screw the
oil level gauge into the oil tank.
Insert the gauge lightly.
(For USA and CDN)
CAUTION:
Do not add any chemical additives.
Engine oil also lubricates the clutch and
additives could cause clutch slippage.
Do not allow foreign material to enter the
crankcase.
(Except for USA and CDN)
CAUTION:
Do not add any chemical additives or use
oils with a grade of CD a or higher.
Do not use oils labeled “ENERGY CON-
SERVING II” b or higher. Engine oil also
lubricates the clutch and additives could
cause clutch slippage.
Do not allow foreign materials to enter the
crankcase.
Recommended oil:
At 5 ˚C (40 ˚F) or higher Å
Yamalube 4 (20W-40) or SAE
20W-40 type SG motor oil
(Non-Friction modified)
At 15 ˚C (60 ˚F) or lower ı
Yamalube 4 (10W-30) or SAE
10W-30 type SG motor oil
(Non-Friction modified)
and/or
Yamalube 4-R (15W-50)
(Non-Friction modified)
Recommended oil:
Refer to the following chart for
selection of oils which are suited
to the atmospheric temperatures.
Recommended engine oil classi-
fication:
API STANDARD:
API “SG” or higher grade
(Designed primarily for motor-
cycles)
a
b
-20
-4-10
140
3010
5020
6830
8640 50
104
122°CTemp.
°F
10W-30
10W-40
20W-40
20W-50
15W-40
a
b

INSP
ADJ
4. Kontrollieren:
Ölstand
Der Ölstand sollte sich zwischen der
Minimal- und Maximalstand-Markierung
a und b befinden.
Niedrig → Öl bis zum empfohlenen
Stand auffüllen.
HINWEIS:
Bei der Ölstandkontrolle den Tauchstab ledig-
lich einführen, nicht festdrehen.
Nur USA und CAN:
ACHTUNG:
Das Motoröl dient auch zur Schmierung
der Kupplung; um ein Durchrutschen der
Kupplung zu vermeiden, dem Motoröl
keine Additive zusetzen.
Darauf achten, daß keine Fremdkörper in
das Kurbelgehäuse gelangen.
Nicht USA und CAN:
ACHTUNG:
Das Motoröl dient auch zur Schmierung
der Kupplung; um ein Durchrutschen der
Kupplung zu vermeiden, dem Motoröl
keine Additive zusetzen und weder Öle
mit einer Dieselspezifikation “.../CD” a
oder höherwertig noch Öle der Klasse
“ENERGY CONSERVING II” b der höher-
wertige Öle verwenden.
Darauf achten, daß keine Fremdkörper in
das Kurbelgehäuse gelangen.
Empfohlene Ölsorte (Viskosität)
Å Über 5 ˚C:
Yamalube 4 (20W-40) oder
Motoröl SAE 20W-40, Klasse SG
(ohne reibungsmindernde Addi-
tive)
ı Unter 15 ˚C:
Yamalube 4 (10W-30) oder Motoröl
SAE 10W-30 , Klasse SG (ohne rei-
bungsmindernde Additive)
oder:
Yamalube 4-R (15W-50) (ohne
reibungsmindernde Additive)
Empfohlene Ölsorte
Auf der Tabelle die geeignete
Ölsorte entsprechend der Umge-
bungstemperatur ablesen.
Empfohlene Motorölspezifikation
Nach API-Norm
API-Klasse “SG” oder höher-
wertige Öle (speziell für Motor-
räder)
CONTROLE DU NIVEAU D’HUILE MOTEUR
MOTORÖLSTAND KONTROLLIEREN
4. Contrôler:
Le niveau d’huile doit se trouver entre les
repères maximum a et minimum b
.
Bas niveau d’huile → Ajouter de l’huile
jusqu’au niveau requis
.
N.B.:
Pour mesurer le niveau d’huile, introduire la jauge
dans le réservoir en veillant à ne pas la visser.
(Pour les E.-U. et le Canada)
ATTENTION:
Ne pas ajouter d’additifs chimiques. L’huile
moteur lubrifie également l’embrayage et des
additifs risquent de provoquer le patinage de
l’embrayage.
Empêcher toute pénétration de crasses ou
d’objets dans le carter.
(Excepté pour les E.-U. et le Canada)
ATTENTION:
Ne pas ajouter d’additifs chimiques et ne pas uti-
liser d’huiles de qualités CD a ou supérieures.
Ne pas utiliser une huile portant la désignation
“ENERGY CONSERVING II” b ou la même
désignation avec un numéro plus élevé. L’huile
de moteur lubrifie l’embrayage et ces additifs
pourraient le faire patiner.
Ne pas laisser entrer des corps étrangers dans
le carter.
Huile recommandée:
Min. 5 ˚C (40 ˚F) Å: Yamalube 4
(20W-40) ou SAE 20W-40 de type
SG (Sans additits anti-friction)
Max. 15 ˚C (60 ˚F) ı: Yamalube 4
(10W-30) ou SAE 10W-30 de type
SG (Sans additits anti-friction)
ou Yamalube 4-R (15W-50) (Sans
additits anti-friction)
Huile recommandée:
Se référer au tableau suivant pour
choisir l’huile qui convient à la
température extérieure.
Type d’huile de moteur recom-
mandé:
STANDARD API:
Qualité API “SG” ou supérieure
(Huile pour motocyclettes)
3 - 14

3 - 15
INSP
ADJ

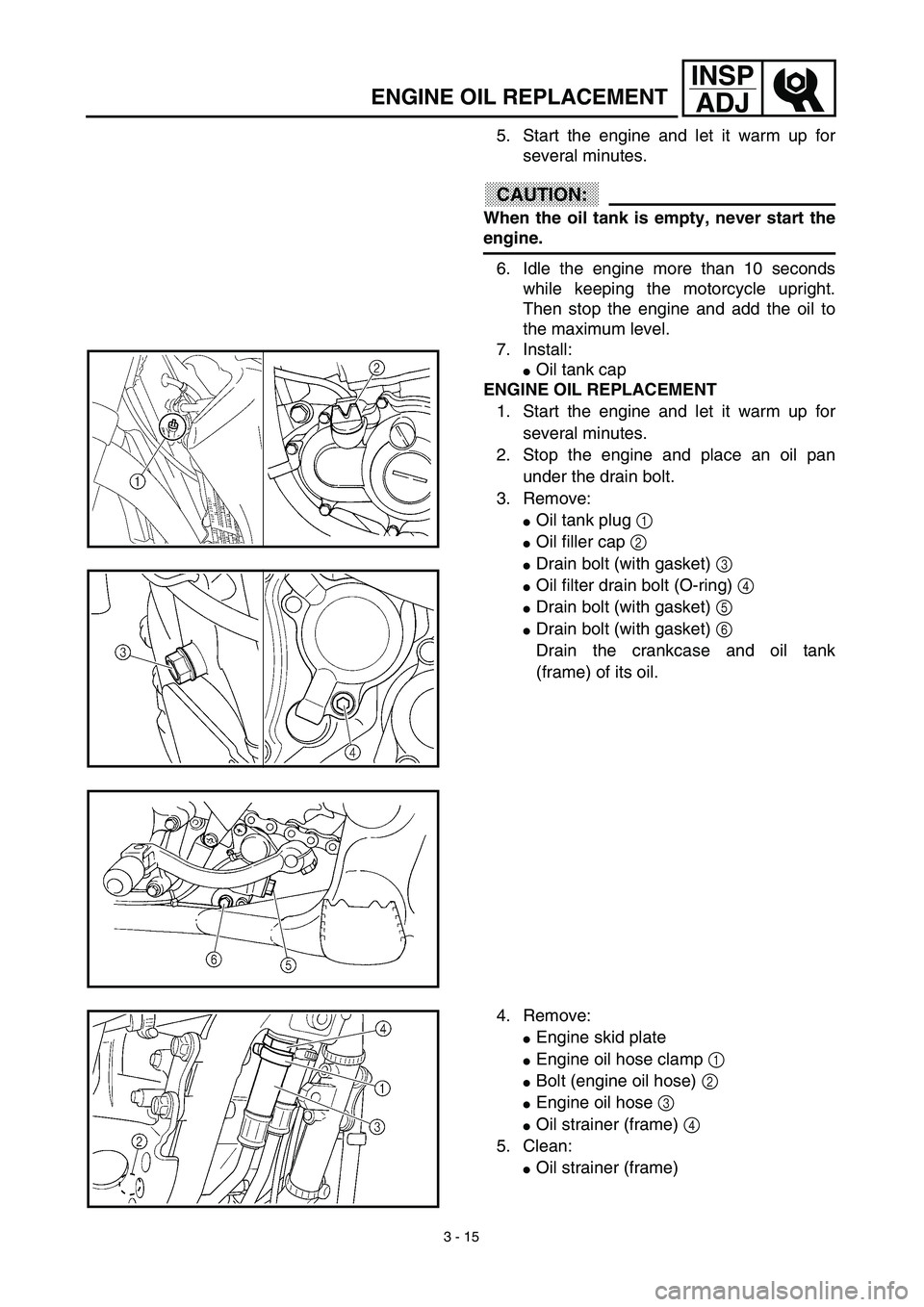

ENGINE OIL REPLACEMENT
5. Start the engine and let it warm up for
several minutes.
CAUTION:
When the oil tank is empty, never start the
engine.
6. Idle the engine more than 10 seconds
while keeping the motorcycle upright.
Then stop the engine and add the oil to
the maximum level.
7. Install:
Oil tank cap
ENGINE OIL REPLACEMENT
1. Start the engine and let it warm up for
several minutes.
2. Stop the engine and place an oil pan
under the drain bolt.
3. Remove:
Oil tank plug 1
Oil filler cap 2
Drain bolt (with gasket) 3
Oil filter drain bolt (O-ring) 4
Drain bolt (with gasket) 5
Drain bolt (with gasket) 6
Drain the crankcase and oil tank
(frame) of its oil.
4. Remove:
Engine skid plate
Engine oil hose clamp 1
Bolt (engine oil hose) 2
Engine oil hose 3
Oil strainer (frame) 4
5. Clean:
Oil strainer (frame)
