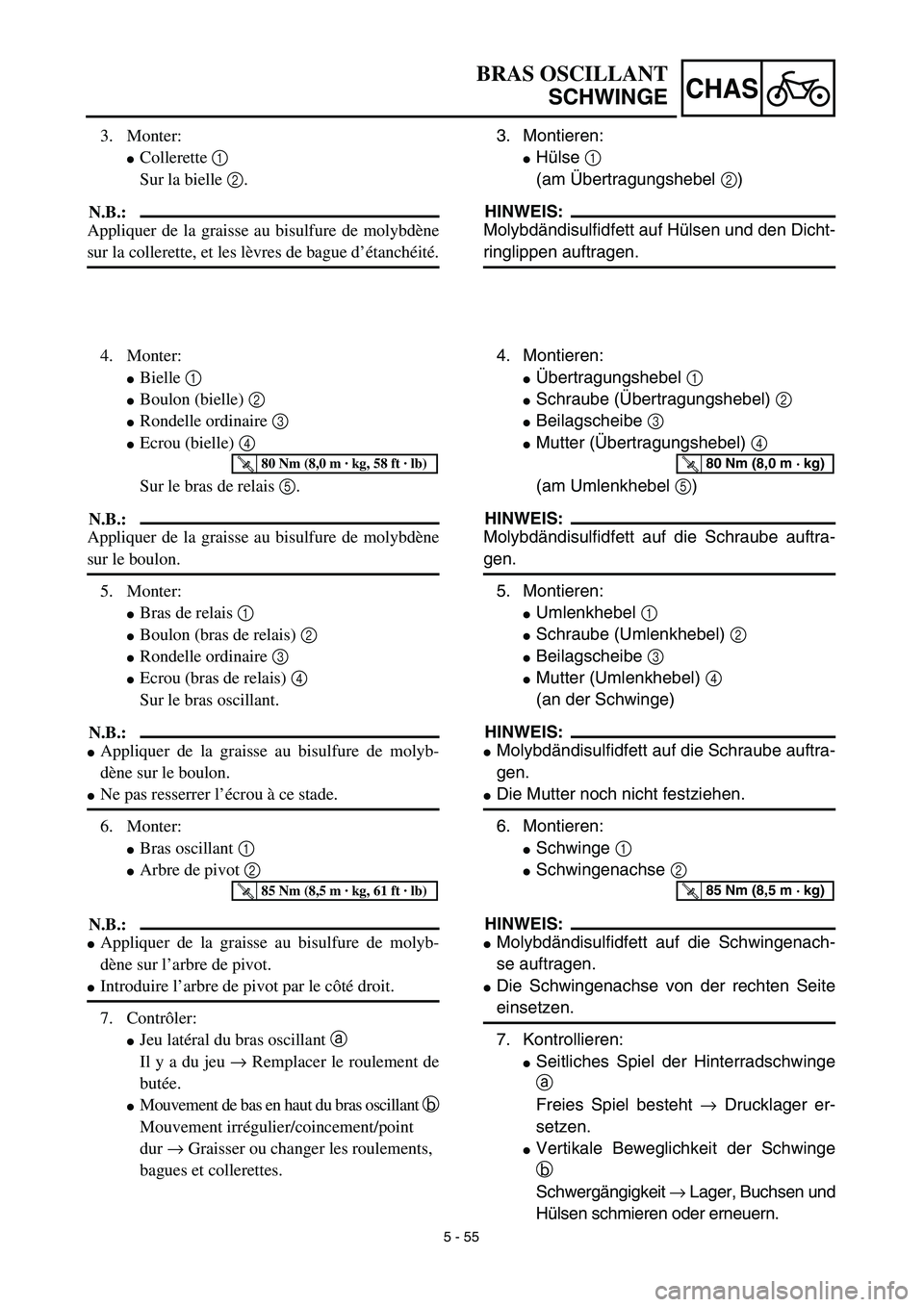

5 - 55
CHAS
BRAS OSCILLANT
SCHWINGE
3. Montieren:
Hülse 1
(am Übertragungshebel 2)
HINWEIS:
Molybdändisulfidfett auf Hülsen und den Dicht-
ringlippen auftragen.
4. Montieren:
Übertragungshebel 1
Schraube (Übertragungshebel) 2
Beilagscheibe 3
Mutter (Übertragungshebel) 4
(am Umlenkhebel 5)
HINWEIS:
Molybdändisulfidfett auf die Schraube auftra-
gen.
5. Montieren:
Umlenkhebel 1
Schraube (Umlenkhebel) 2
Beilagscheibe 3
Mutter (Umlenkhebel) 4
(an der Schwinge)
HINWEIS:
Molybdändisulfidfett auf die Schraube auftra-
gen.
Die Mutter noch nicht festziehen.
6. Montieren:
Schwinge 1
Schwingenachse 2
HINWEIS:
Molybdändisulfidfett auf die Schwingenach-
se auftragen.
Die Schwingenachse von der rechten Seite
einsetzen.
7. Kontrollieren:
Seitliches Spiel der Hinterradschwinge
a
Freies Spiel besteht → Drucklager er-
setzen.
Vertikale Beweglichkeit der Schwinge
b
Schwergängigkeit → Lager, Buchsen und
Hülsen schmieren oder erneuern.
T R..80 Nm (8,0 m · kg)
T R..85 Nm (8,5 m · kg)
3. Monter:
Collerette 1
Sur la bielle 2.
N.B.:
Appliquer de la graisse au bisulfure de molybdène
sur la collerette, et les lèvres de bague d’étanchéité.
4. Monter:
Bielle 1
Boulon (bielle) 2
Rondelle ordinaire 3
Ecrou (bielle) 4
Sur le bras de relais 5.
N.B.:
Appliquer de la graisse au bisulfure de molybdène
sur le boulon.
5. Monter:
Bras de relais 1
Boulon (bras de relais) 2
Rondelle ordinaire 3
Ecrou (bras de relais) 4
Sur le bras oscillant.
N.B.:
Appliquer de la graisse au bisulfure de molyb-
dène sur le boulon.
Ne pas resserrer l’écrou à ce stade.
6. Monter:
Bras oscillant 1
Arbre de pivot 2
N.B.:
Appliquer de la graisse au bisulfure de molyb-
dène sur l’arbre de pivot.
Introduire l’arbre de pivot par le côté droit.
7. Contrôler:
Jeu latéral du bras oscillant a
Il y a du jeu → Remplacer le roulement de
butée.
Mouvement de bas en haut du bras oscillant b
Mouvement irrégulier/coincement/point
dur → Graisser ou changer les roulements,
bagues et collerettes.
T R..80 Nm (8,0 m · kg, 58 ft · lb)
T R..85 Nm (8,5 m · kg, 61 ft · lb)

5 - 56
CHASSWINGARM
8. Install:
Bolt (connecting rod) 1
Plain washer 2
Nut (connecting rod) 3
NOTE:
Apply the molybdenum disulfide grease on
the bolt.
Do not tighten the nut yet.
9. Install:
Bolt (rear shock absorber-relay arm) 1
Nut (rear shock absorber-relay arm) 2
NOTE:
Apply the molybdenum disulfide grease on the
bolt.
T R..53 Nm (5.3 m · kg, 38 ft · lb)
10. Tighten:
Nut (connecting rod) 1
T R..80 Nm (8.0 m · kg, 58 ft · lb)
11. Tighten:
Nut (relay arm) 1
T R..80 Nm (8.0 m · kg, 58 ft · lb)
12. Install:
Cap 1
NOTE:
Install the cap (right) with its mark a facing
forward.

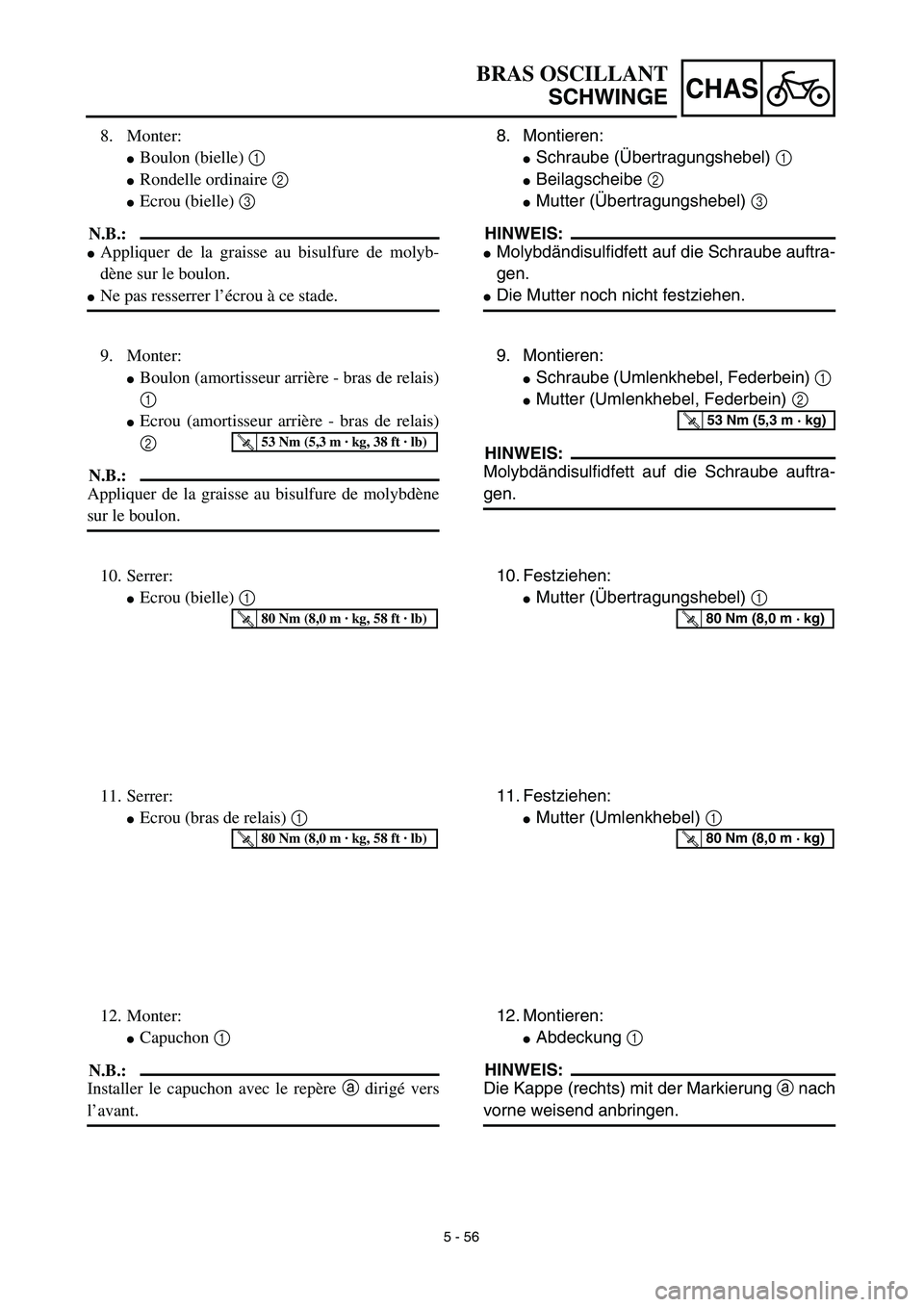

5 - 56
CHAS
BRAS OSCILLANT
SCHWINGE
8. Montieren:
Schraube (Übertragungshebel) 1
Beilagscheibe 2
Mutter (Übertragungshebel) 3
HINWEIS:
Molybdändisulfidfett auf die Schraube auftra-
gen.
Die Mutter noch nicht festziehen.
9. Montieren:
Schraube (Umlenkhebel, Federbein) 1
Mutter (Umlenkhebel, Federbein) 2
HINWEIS:
Molybdändisulfidfett auf die Schraube auftra-
gen.
T R..53 Nm (5,3 m · kg)
10. Festziehen:
Mutter (Übertragungshebel) 1
T R..80 Nm (8,0 m · kg)
11. Festziehen:
Mutter (Umlenkhebel) 1
T R..80 Nm (8,0 m · kg)
12. Montieren:
Abdeckung 1
HINWEIS:
Die Kappe (rechts) mit der Markierung a nach
vorne weisend anbringen. 8. Monter:
Boulon (bielle) 1
Rondelle ordinaire 2
Ecrou (bielle) 3
N.B.:
Appliquer de la graisse au bisulfure de molyb-
dène sur le boulon.
Ne pas resserrer l’écrou à ce stade.
9. Monter:
Boulon (amortisseur arrière - bras de relais)
1
Ecrou (amortisseur arrière - bras de relais)
2
N.B.:
Appliquer de la graisse au bisulfure de molybdène
sur le boulon.
T R..53 Nm (5,3 m · kg, 38 ft · lb)
10. Serrer:
Ecrou (bielle) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
11. Serrer:
Ecrou (bras de relais) 1
T R..80 Nm (8,0 m · kg, 58 ft · lb)
12. Monter:
Capuchon 1
N.B.:
Installer le capuchon avec le repère a dirigé vers
l’avant.

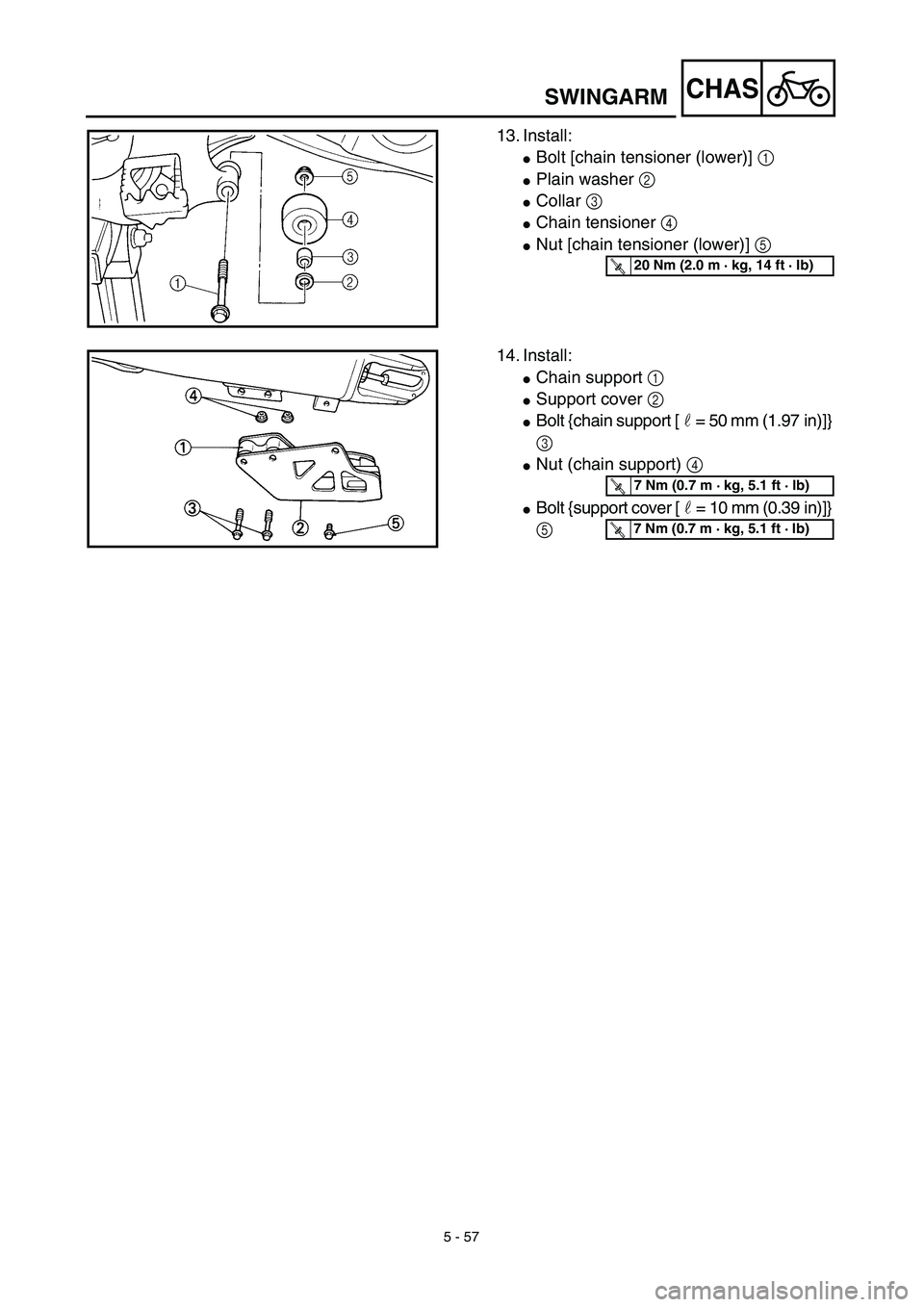

5 - 57
CHAS
13. Install:
Bolt [chain tensioner (lower)] 1
Plain washer 2
Collar 3
Chain tensioner 4
Nut [chain tensioner (lower)] 5
T R..20 Nm (2.0 m · kg, 14 ft · lb)
14. Install:
Chain support 1
Support cover 2
Bolt {chain support [r= 50 mm (1.97 in)]}
3
Nut (chain support) 4
Bolt {support cover [r= 10 mm (0.39 in)]}
5
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
T R..7 Nm (0.7 m · kg, 5.1 ft · lb)
SWINGARM

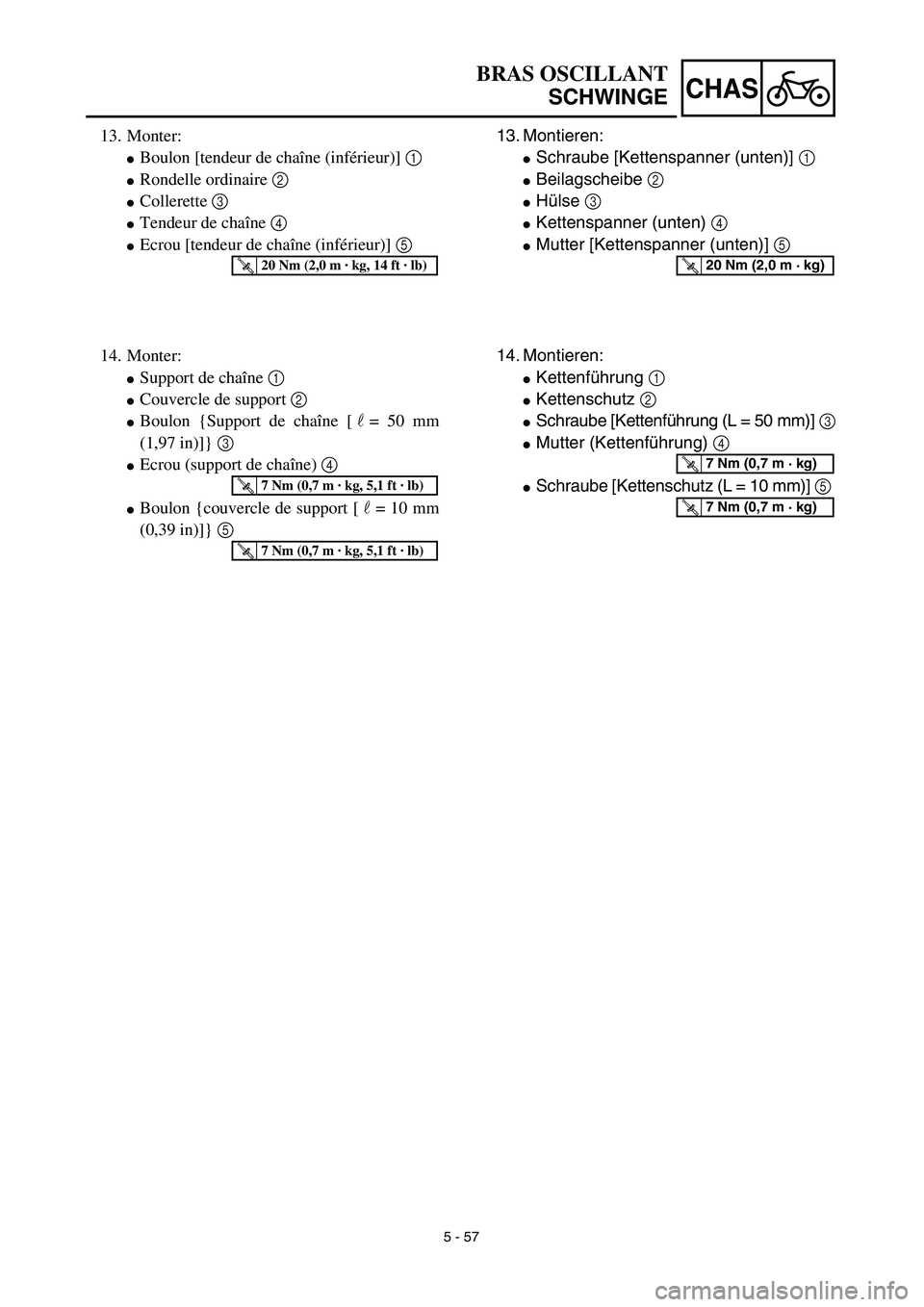

5 - 57
CHAS
13. Montieren:
Schraube [Kettenspanner (unten)] 1
Beilagscheibe 2
Hülse 3
Kettenspanner (unten) 4
Mutter [Kettenspanner (unten)] 5
T R..20 Nm (2,0 m · kg)
14. Montieren:
Kettenführung 1
Kettenschutz 2
Schraube [Kettenführung (L = 50 mm)] 3
Mutter (Kettenführung) 4
Schraube [Kettenschutz (L = 10 mm)] 5
T R..7 Nm (0,7 m · kg)
T R..7 Nm (0,7 m · kg)
BRAS OSCILLANT
SCHWINGE
13. Monter:
Boulon [tendeur de chaîne (inférieur)] 1
Rondelle ordinaire 2
Collerette 3
Tendeur de chaîne 4
Ecrou [tendeur de chaîne (inférieur)] 5
T R..20 Nm (2,0 m · kg, 14 ft · lb)
14. Monter:
Support de chaîne 1
Couvercle de support 2
Boulon {Support de chaîne [r= 50 mm
(1,97 in)]} 3
Ecrou (support de chaîne) 4
Boulon {couvercle de support [r= 10 mm
(0,39 in)]} 5
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)
T R..7 Nm (0,7 m · kg, 5,1 ft · lb)

5 - 58
CHASREAR SHOCK ABSORBER
EC580000
REAR SHOCK ABSORBER
Extent of removal:1 Rear shock absorber removal2 Rear shock absorber disassembly
Extent of removal Order Part name Q’ty Remarks
Preparation for removalREAR SHOCK ABSORBER
REMOVAL
Hold the machine by placing the
suitable stand under the engine.
WARNING
Support the machine securely so there is nodanger of it falling over.
Seat and fitting band Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section in the CHAPTER 4.
Silencer Refer to “EXHAUST PIPE AND
SILENCER” section in the CHAPTER 4.
1 Clamp (air filter joint) 1 Only loosening.
2 Rear frame 1
3 Bolt (rear shock absorber-relay
arm)1 Hold the swingarm.
4 Bolt (rear shock absorber-frame) 1
5 Rear shock absorber 1
6 Locknut 1 Only loosening.
7 Adjuster 1 Only loosening.
8 Spring guide (lower) 1
1
2

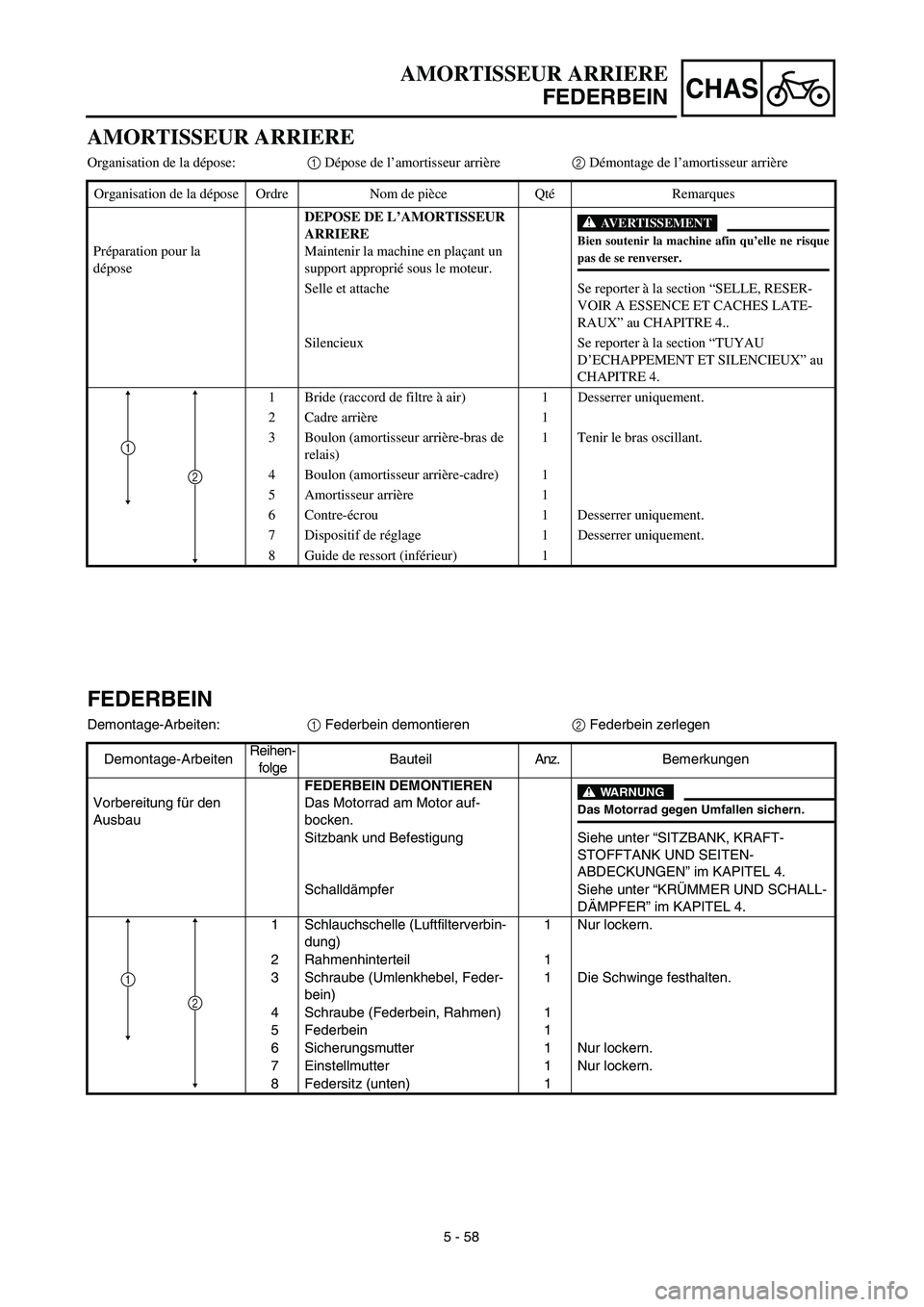

5 - 58
CHAS
AMORTISSEUR ARRIERE
FEDERBEIN
FEDERBEIN
Demontage-Arbeiten:1 Federbein demontieren2 Federbein zerlegen
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
Vorbereitung für den
AusbauFEDERBEIN DEMONTIEREN
Das Motorrad am Motor auf-
bocken.
WARNUNG
Das Motorrad gegen Umfallen sichern.
Sitzbank und Befestigung Siehe unter “SITZBANK, KRAFT-
STOFFTANK UND SEITEN-
ABDECKUNGEN” im KAPITEL 4.
Schalldämpfer Siehe unter “KRÜMMER UND SCHALL-
DÄMPFER” im KAPITEL 4.
1 Schlauchschelle (Luftfilterverbin-
dung)1 Nur lockern.
2 Rahmenhinterteil 1
3 Schraube (Umlenkhebel, Feder-
bein)1 Die Schwinge festhalten.
4 Schraube (Federbein, Rahmen) 1
5 Federbein 1
6 Sicherungsmutter 1 Nur lockern.
7 Einstellmutter 1 Nur lockern.
8 Federsitz (unten) 1
1
2
AMORTISSEUR ARRIERE
Organisation de la dépose:1 Dépose de l’amortisseur arrière2 Démontage de l’amortisseur arrière
Organisation de la dépose Ordre Nom de pièce QtéRemarques
Préparation pour la
déposeDEPOSE DE L’AMORTISSEUR
ARRIERE
Maintenir la machine en plaçant un
support approprié sous le moteur.
AVERTISSEMENT
Bien soutenir la machine afin qu’elle ne risque
pas de se renverser.
Selle et attache Se reporter à la section “SELLE, RESER-
VOIR A ESSENCE ET CACHES LATE-
RAUX” au CHAPITRE 4..
Silencieux Se reporter à la section “TUYAU
D’ECHAPPEMENT ET SILENCIEUX” au
CHAPITRE 4.
1 Bride (raccord de filtre à air) 1 Desserrer uniquement.
2 Cadre arrière 1
3 Boulon (amortisseur arrière-bras de
relais)1 Tenir le bras oscillant.
4 Boulon (amortisseur arrière-cadre) 1
5 Amortisseur arrière 1
6 Contre-écrou 1 Desserrer uniquement.
7 Dispositif de réglage 1 Desserrer uniquement.
8 Guide de ressort (inférieur) 1
1
2

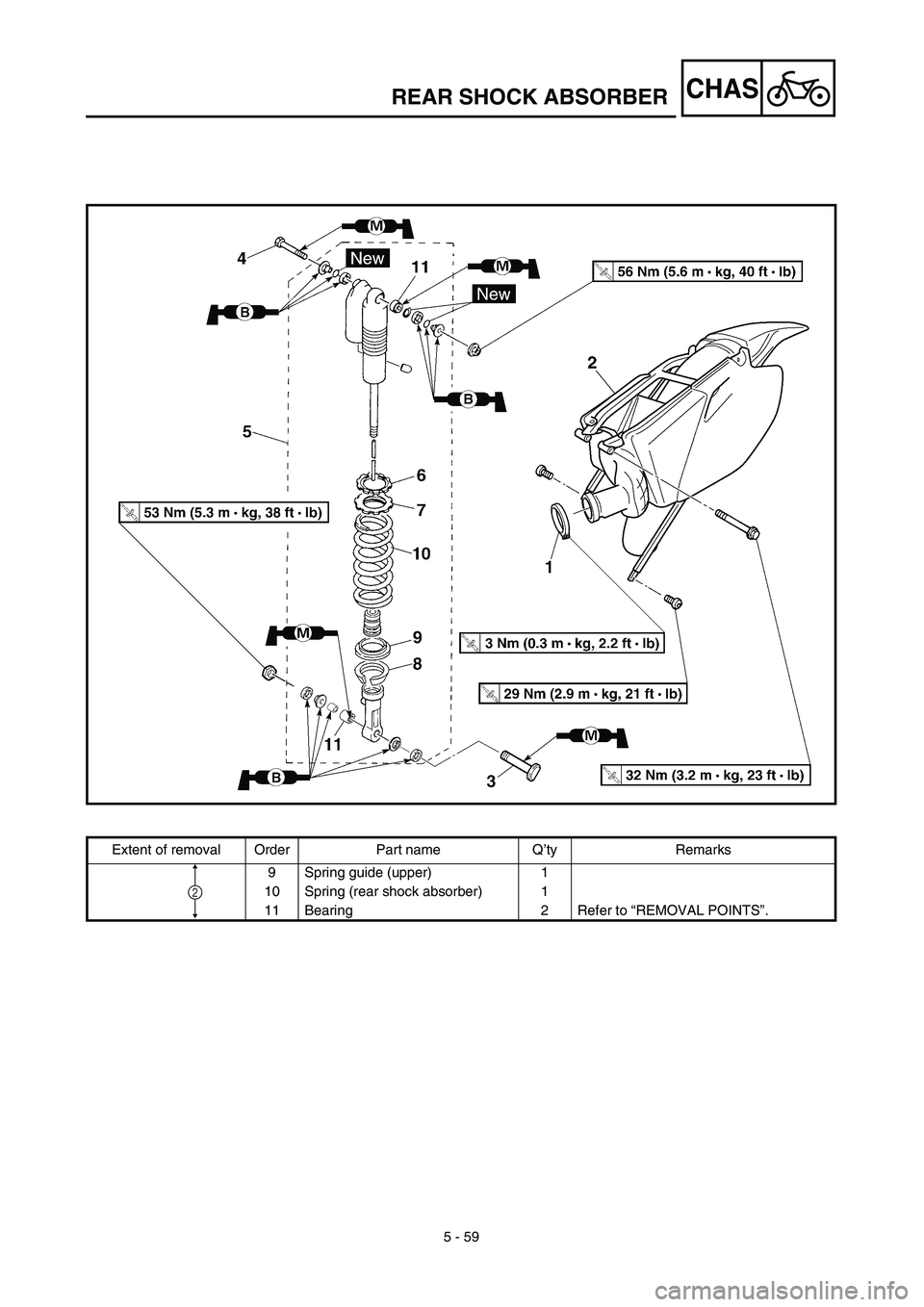

5 - 59
CHASREAR SHOCK ABSORBER
Extent of removal Order Part name Q’ty Remarks
9 Spring guide (upper) 1
10 Spring (rear shock absorber) 1
11 Bearing 2 Refer to “REMOVAL POINTS”.
2

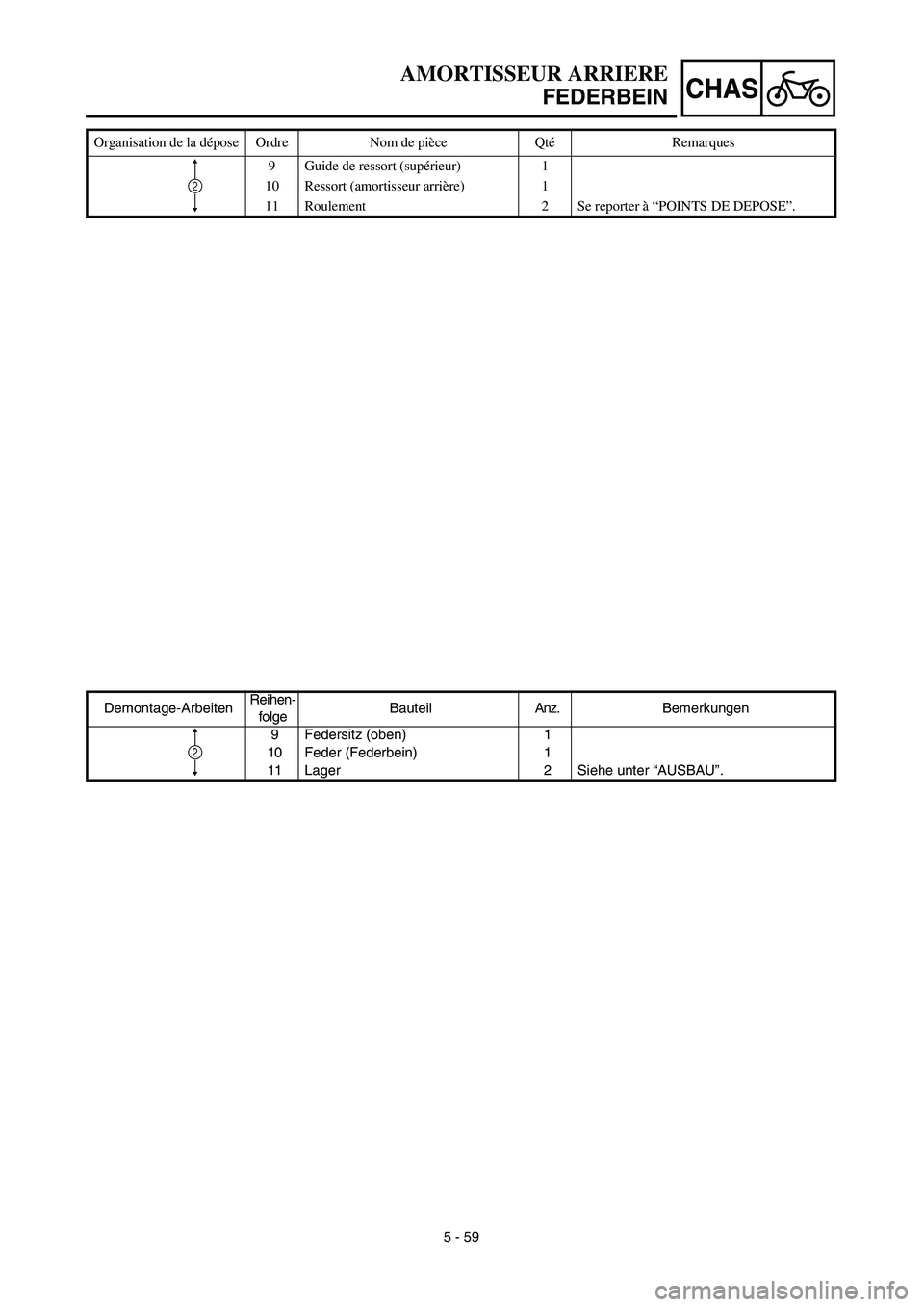

5 - 59
CHAS
Demontage-ArbeitenReihen-
folgeBauteilAnz.Bemerkungen
9 Federsitz (oben) 1
10 Feder (Federbein) 1
11 Lager 2 Siehe unter “AUSBAU”.
2
AMORTISSEUR ARRIERE
FEDERBEIN
Organisation de la dépose Ordre Nom de pièce QtéRemarques
9 Guide de ressort (supérieur) 1
10 Ressort (amortisseur arrière) 1
11 Roulement 2 Se reporter à “POINTS DE DEPOSE”.
2

5 - 60
CHAS
EC586000
HANDLING NOTE
WARNING
This shock absorber is provided with a
separate type tank filled with high-pressure
nitrogen gas. To prevent the danger of
explosion, read and understand the follow-
ing information before handling the shock
absorber.
The manufacturer can not be held respon-
sible for property damage or personal
injury that may result from improper han-
dling.
1. Never tamper or attempt to disassem-
ble the cylinder or the tank.
2. Never throw the shock absorber into
an open flame or other high heat. The
shock absorber may explode as a
result of nitrogen gas expansion and/
or damage to the hose.
3. Be careful not to damage any part of
the gas tank. A damaged gas tank will
impair the damping performance or
cause a malfunction.
4. Take care not to scratch the contact
surface of the piston rod with the cylin-
der; or oil could leak out.
5. Never attempt to remove the plug at
the bottom of the nitrogen gas tank. It
is very dangerous to remove the plug.
6. When scrapping the shock absorber,
follow the instructions on disposal.
EC587000
NOTES ON DISPOSAL (YAMAHA DEALERS
ONLY)
Before disposing the shock absorber, be sure
to extract the nitrogen gas from valve 1. Wear
eye protection to prevent eye damage from
escaping gas and/or metal chips.
WARNING
To dispose of a damaged or worn-out
shock absorber, take the unit to your
Yamaha dealer for this disposal procedure.
