4 - 5
ENG
ZUSAMMENBAU UND MONTAGE
Auspuffkrümmer und Schalldämpfer
1. Montieren:
Dichtung
Auspuffkrümmer 1
Auspuffkrümmer-Mutter 2
Auspuffkrümmer-Schraube 3
HINWEIS:
Die Auspuffkrümmer-Schraube zunächst vorü-
bergehend anziehen und dann mit 20 Nm
(2,0 mkg, 14 ftlb) festziehen. Daraufhin die
Auspuffkrümmer-Mutter mit 13 Nm (1,3 mkg,
9,4 ftlb) und dann die Auspuffkrümmer-
Schraube mit 24 Nm (2,4 mkg, 17 ftlb) fest-
ziehen.
New
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..24 Nm (2,4 m · kg, 17 ft · lb)
2. Montieren:
Schlauchklemme 1
Dichtung 2
Schalldämpfer 3
Beilagscheibe 4
Schalldämpfer-Schraube 5
HINWEIS:
Die Dichtung mit der Maschenseite a zum
Auspuffkrümmer einbauen.
Die Dichtung soll entsprechend den Abmes-
sungen eingebaut werden, wie in der Abbil-
dung gezeigt.
T R..16 Nm (1,6 m · kg, 11 ft · lb)
New
T R..35 Nm (3,5 m · kg, 25 ft · lb)

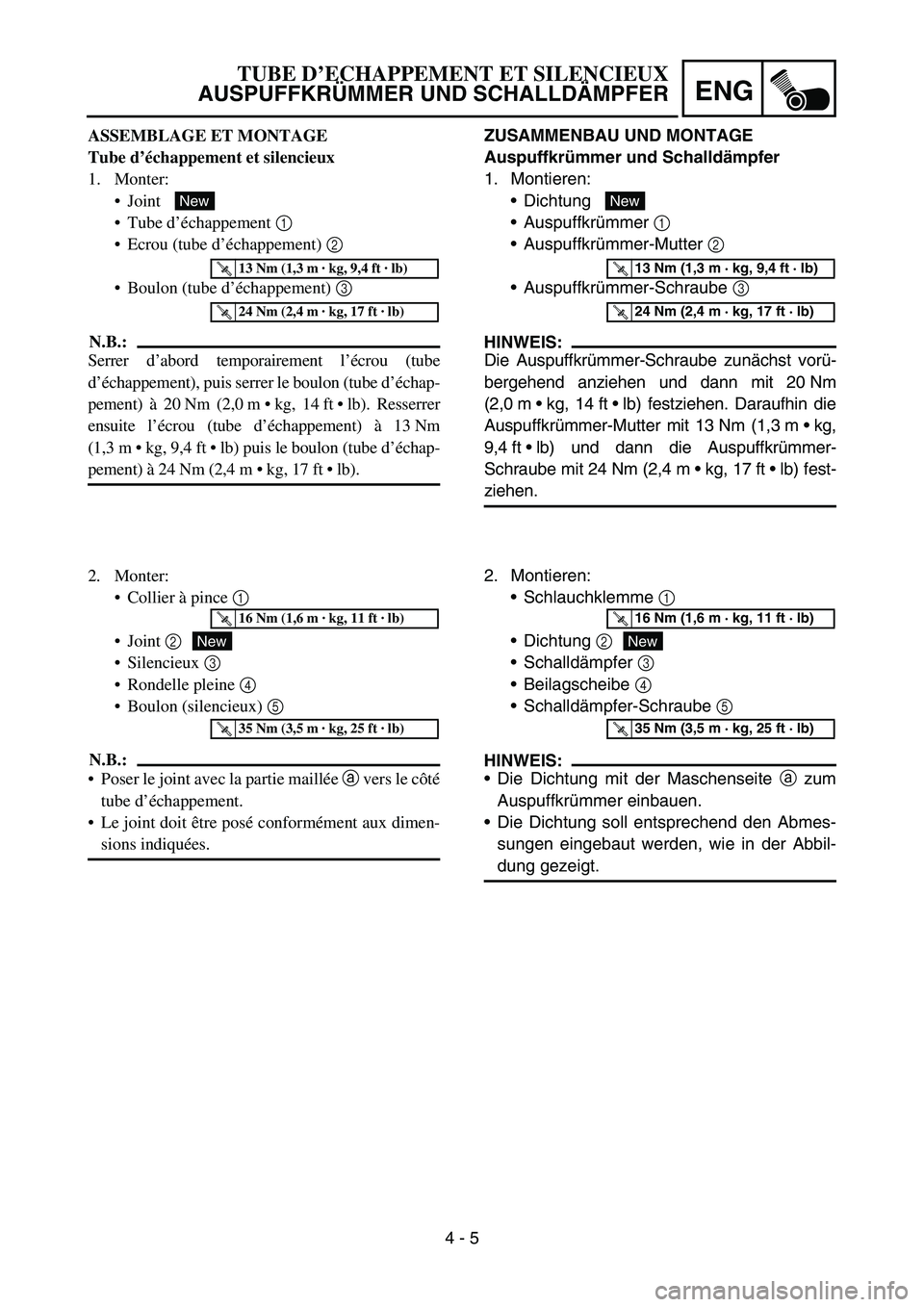

TUBE D’ECHAPPEMENT ET SILENCIEUX
AUSPUFFKRÜMMER UND SCHALLDÄMPFER
ASSEMBLAGE ET MONTAGE
Tube d’échappement et silencieux
1. Monter:
Joint
Tube d’échappement 1
Ecrou (tube d’échappement) 2
Boulon (tube d’échappement) 3
N.B.:
Serrer d’abord temporairement l’écrou (tube
d’échappement), puis serrer le boulon (tube d’échap-
pement) à 20 Nm (2,0 mkg, 14 ftlb). Resserrer
ensuite l’écrou (tube d’échappement) à 13 Nm
(1,3 mkg, 9,4 ftlb) puis le boulon (tube d’échap-
pement) à 24 Nm (2,4 mkg, 17 ftlb).
New
T R..13 Nm (1,3 m · kg, 9,4 ft · lb)
T R..24 Nm (2,4 m · kg, 17 ft · lb)
2. Monter:
Collier à pince 1
Joint 2
Silencieux 3
Rondelle pleine 4
Boulon (silencieux) 5
N.B.:
Poser le joint avec la partie maillée a vers le côté
tube d’échappement.
Le joint doit être posé conformément aux dimen-
sions indiquées.
T R..16 Nm (1,6 m · kg, 11 ft · lb)
New
T R..35 Nm (3,5 m · kg, 25 ft · lb)

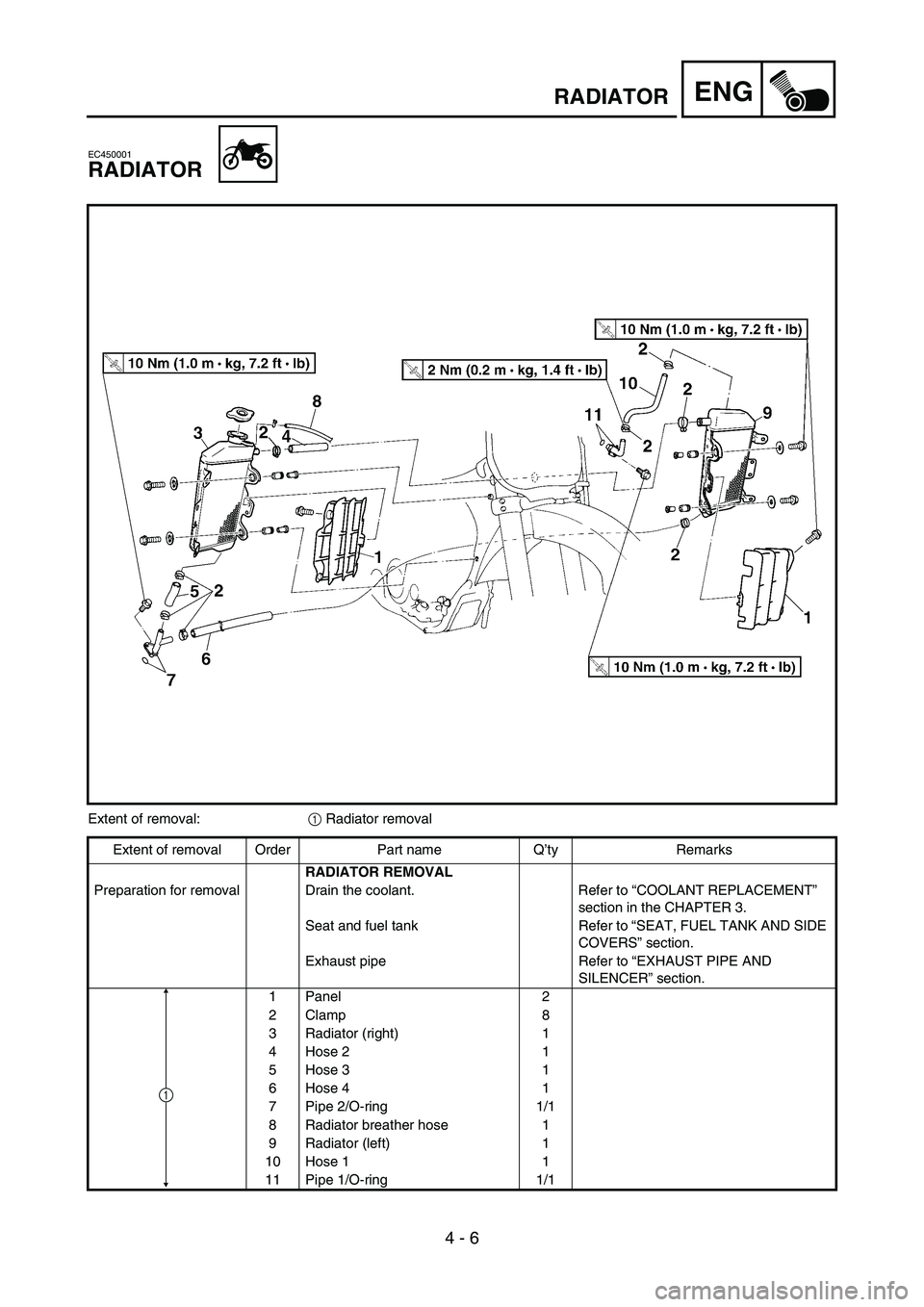

4 - 6
ENGRADIATOR
EC450001
RADIATOR
Extent of removal:
1 Radiator removal
Extent of removal Order Part name Q’ty Remarks
RADIATOR REMOVAL
Preparation for removal Drain the coolant. Refer to “COOLANT REPLACEMENT”
section in the CHAPTER 3.
Seat and fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Exhaust pipe Refer to “EXHAUST PIPE AND
SILENCER” section.
1 Panel 2
2Clamp 8
3 Radiator (right) 1
4 Hose 2 1
5 Hose 3 1
6 Hose 4 1
7 Pipe 2/O-ring 1/1
8 Radiator breather hose 1
9 Radiator (left) 1
10 Hose 1 1
11 Pipe 1/O-ring 1/1
1

ENG

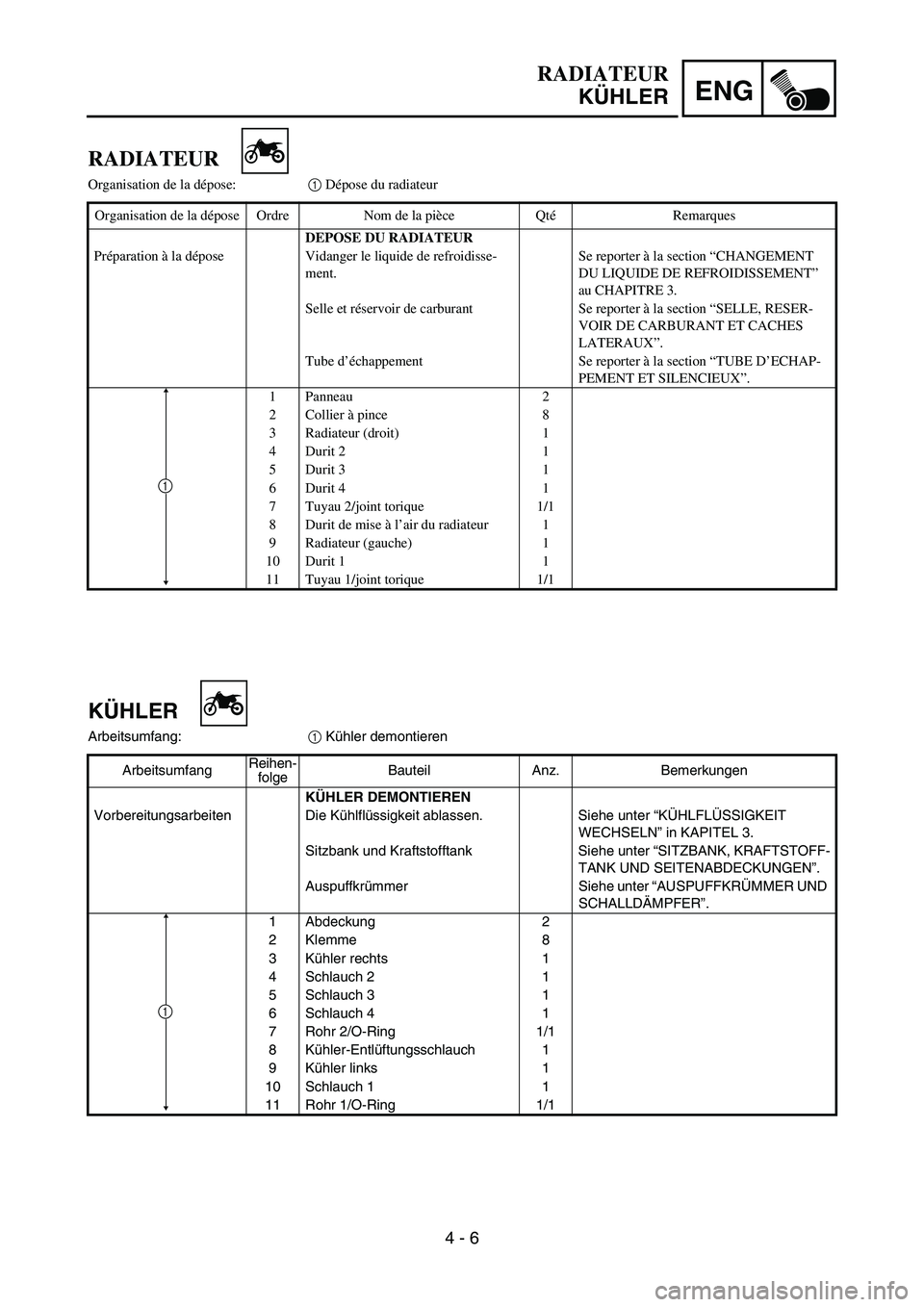

4 - 6
KÜHLER
Arbeitsumfang:
1 Kühler demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
KÜHLER DEMONTIEREN
Vorbereitungsarbeiten Die Kühlflüssigkeit ablassen. Siehe unter “KÜHLFLÜSSIGKEIT
WECHSELN” in KAPITEL 3.
Sitzbank und Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN”.
Auspuffkrümmer Siehe unter “AUSPUFFKRÜMMER UND
SCHALLDÄMPFER”.
1 Abdeckung 2
2Klemme 8
3Kühler rechts 1
4 Schlauch 2 1
5 Schlauch 3 1
6 Schlauch 4 1
7 Rohr 2/O-Ring 1/1
8Kühler-Entlüftungsschlauch 1
9Kühler links 1
10 Schlauch 1 1
11 Rohr 1/O-Ring 1/1
1
RADIATEUR
KÜHLER
RADIATEUR
Organisation de la dépose:1 Dépose du radiateur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU RADIATEUR
Préparation à la dépose Vidanger le liquide de refroidisse-
ment.Se reporter à la section “CHANGEMENT
DU LIQUIDE DE REFROIDISSEMENT”
au CHAPITRE 3.
Selle et réservoir de carburant Se reporter à la section “SELLE, RESER-
VOIR DE CARBURANT ET CACHES
LATERAUX”.
Tube d’échappement Se reporter à la section “TUBE D’ECHAP-
PEMENT ET SILENCIEUX”.
1 Panneau 2
2 Collier à pince 8
3 Radiateur (droit) 1
4Durit 2 1
5Durit 3 1
6Durit 4 1
7 Tuyau 2/joint torique 1/1
8 Durit de mise à l’air du radiateur 1
9 Radiateur (gauche) 1
10 Durit 1 1
11 Tuyau 1/joint torique 1/1
1

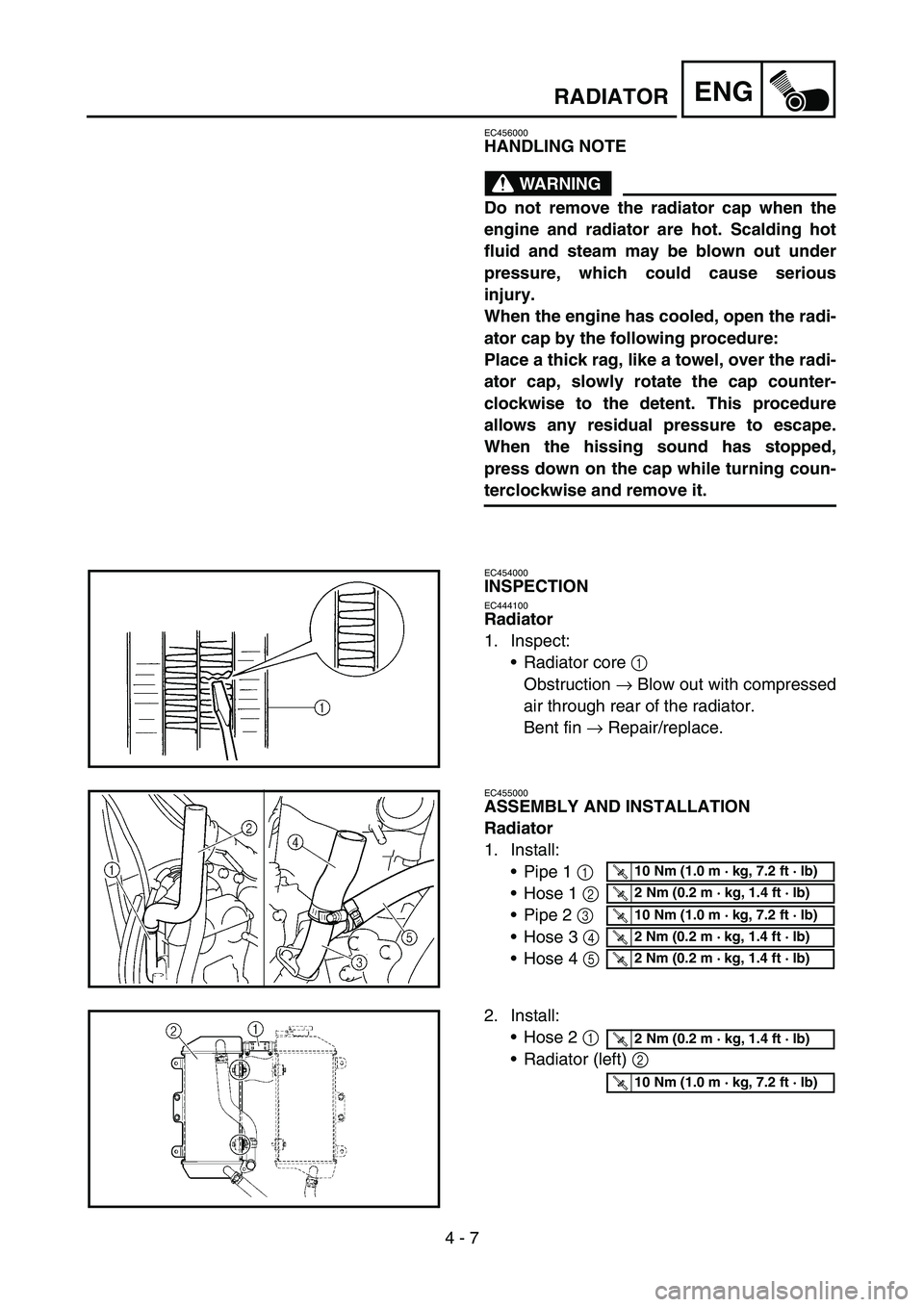

4 - 7
ENGRADIATOR
EC456000
HANDLING NOTE
WARNING
Do not remove the radiator cap when the
engine and radiator are hot. Scalding hot
fluid and steam may be blown out under
pressure, which could cause serious
injury.
When the engine has cooled, open the radi-
ator cap by the following procedure:
Place a thick rag, like a towel, over the radi-
ator cap, slowly rotate the cap counter-
clockwise to the detent. This procedure
allows any residual pressure to escape.
When the hissing sound has stopped,
press down on the cap while turning coun-
terclockwise and remove it.
EC454000
INSPECTION
EC444100
Radiator
1. Inspect:
Radiator core 1
Obstruction → Blow out with compressed
air through rear of the radiator.
Bent fin → Repair/replace.
EC455000
ASSEMBLY AND INSTALLATION
Radiator
1. Install:
Pipe 1 1
Hose 1 2
Pipe 2 3
Hose 3 4
Hose 4 5
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
2. Install:
Hose 2 1
Radiator (left) 2
T R..2 Nm (0.2 m · kg, 1.4 ft · lb)
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

4 - 7
ENG
HANDHABUNGSHINWEISE
WARNUNG
Der Kühlerverschlussdeckel darf niemals
bei heißem Motor abgenommen werden.
Austretender Dampf und heiße Kühlflüssig-
keit können ernsthafte Verbrühungen ver-
ursachen.
Den Kühlerverschlussdeckel immer erst
nach Abkühlen des Motors, wie nachfol-
gend beschrieben, öffnen.
Einen dicken Lappen über den Kühlerver-
schlussdeckel legen und dann den Deckel
langsam im Gegenuhrzeigersinn bis zum
Anschlag drehen. Dadurch kann der restli-
che Druck entweichen. Erst wenn kein
Zischen mehr zu vernehmen ist, den Ver-
schlussdeckel eindrücken und im Gegen-
uhrzeigersinn abschrauben.
KONTROLLE
Kühler
1. Kontrollieren:
Kühlerblock 1
Zugesetzt → Von der Rückseite mit
Druckluft ausblasen.
Kühlerlamellen verbogen → Instand set-
zen/erneuern.
ZUSAMMENBAU UND MONTAGE
Kühler
1. Montieren:
Rohr 1 1
Schlauch 1 2
Rohr 2 3
Schlauch 3 4
Schlauch 4 5
2. Montieren:
Schlauch 2 1
Kühler links 2
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

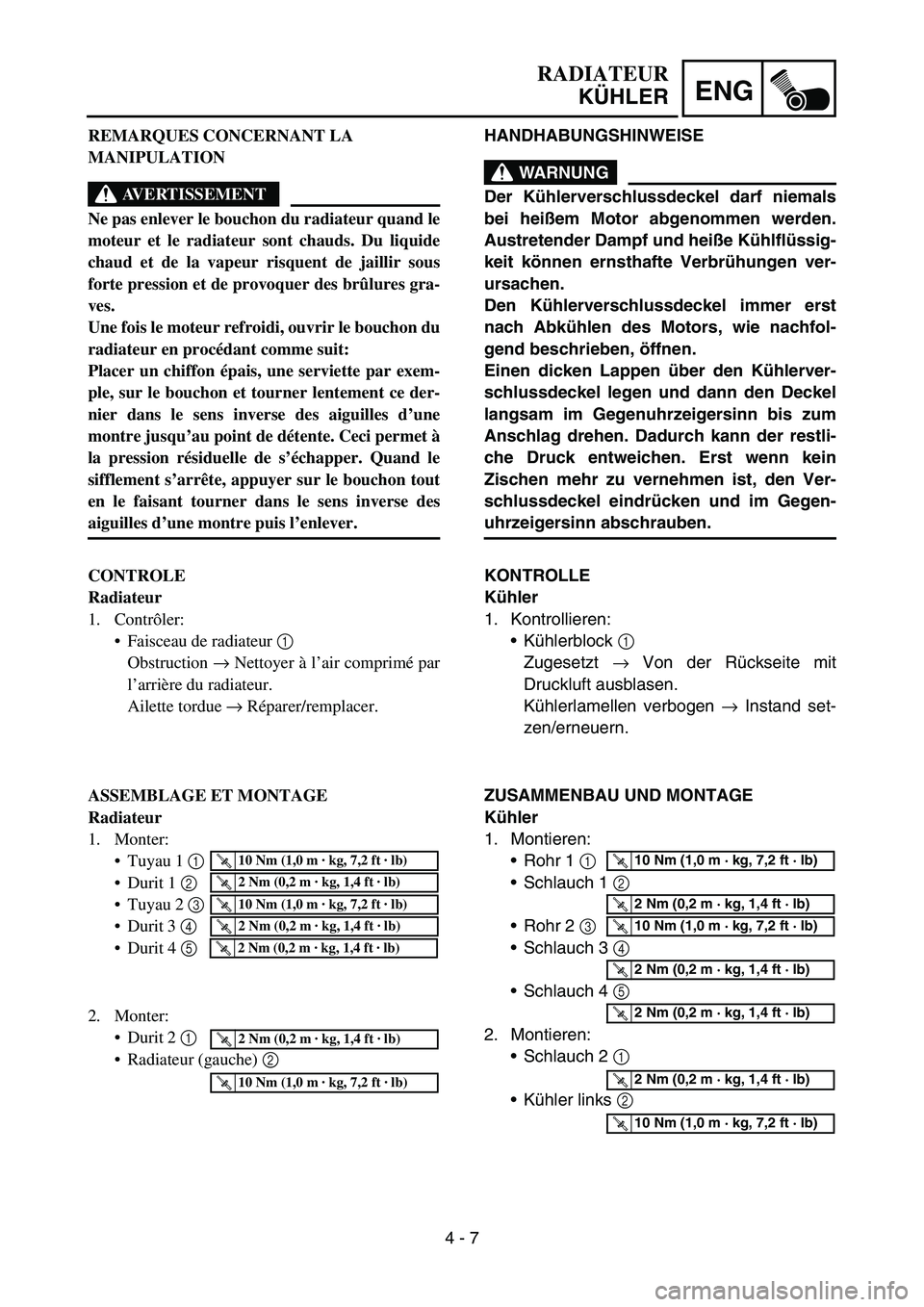

RADIATEUR
KÜHLER
REMARQUES CONCERNANT LA
MANIPULATION
AVERTISSEMENT
Ne pas enlever le bouchon du radiateur quand le
moteur et le radiateur sont chauds. Du liquide
chaud et de la vapeur risquent de jaillir sous
forte pression et de provoquer des brûlures gra-
ves.
Une fois le moteur refroidi, ouvrir le bouchon du
radiateur en procédant comme suit:
Placer un chiffon épais, une serviette par exem-
ple, sur le bouchon et tourner lentement ce der-
nier dans le sens inverse des aiguilles d’une
montre jusqu’au point de détente. Ceci permet à
la pression résiduelle de s’échapper. Quand le
sifflement s’arrête, appuyer sur le bouchon tout
en le faisant tourner dans le sens inverse des
aiguilles d’une montre puis l’enlever.
CONTROLE
Radiateur
1. Contrôler:
Faisceau de radiateur 1
Obstruction → Nettoyer à l’air comprimé par
l’arrière du radiateur.
Ailette tordue → Réparer/remplacer.
ASSEMBLAGE ET MONTAGE
Radiateur
1. Monter:
Tuyau 1 1
Durit 1 2
Tuyau 2 3
Durit 3 4
Durit 4 5
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
2. Monter:
Durit 2 1
Radiateur (gauche) 2
T R..2 Nm (0,2 m · kg, 1,4 ft · lb)
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

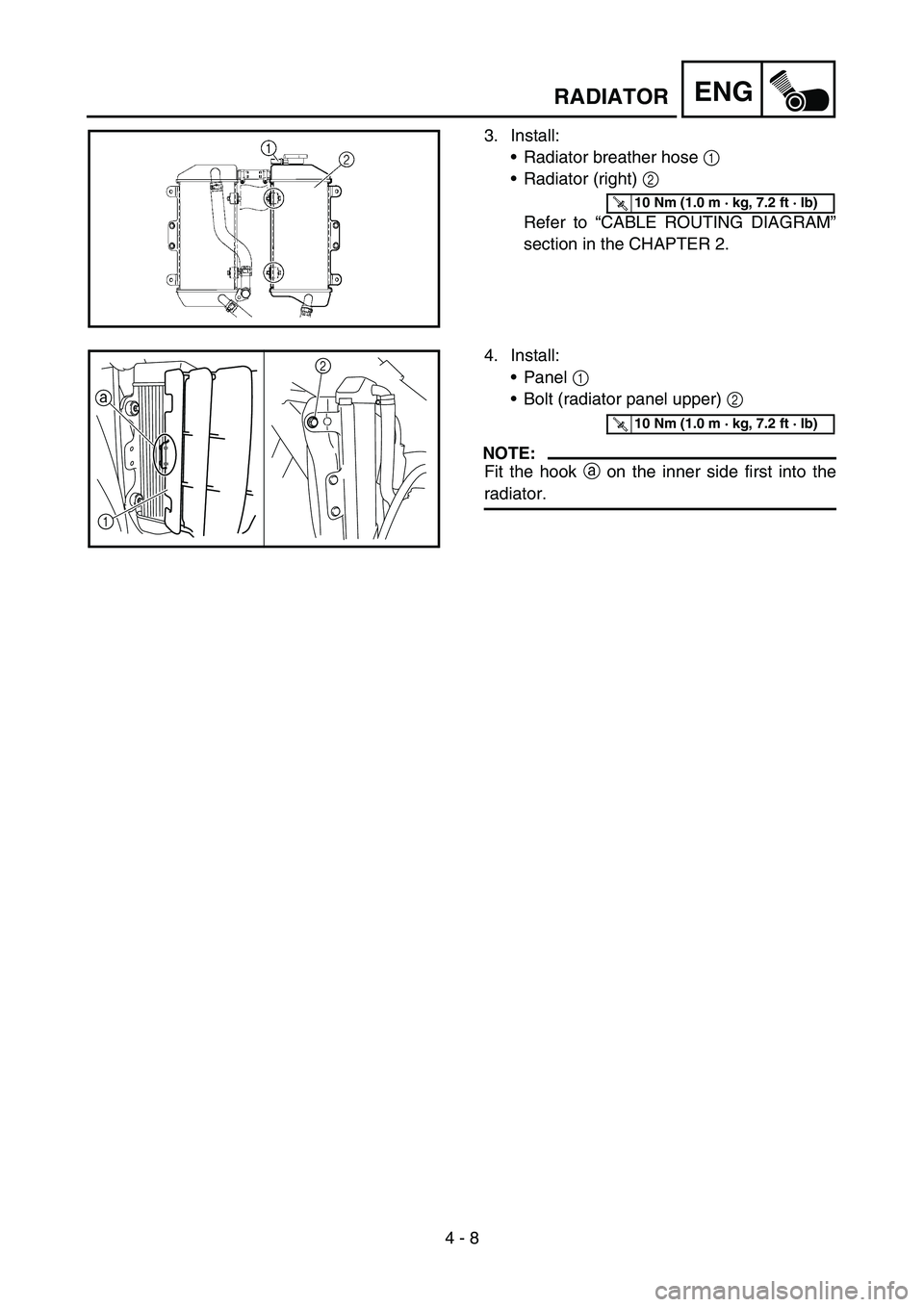

4 - 8
ENGRADIATOR
3. Install:
Radiator breather hose 1
Radiator (right) 2
Refer to “CABLE ROUTING DIAGRAM”
section in the CHAPTER 2.
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)
4. Install:
Panel 1
Bolt (radiator panel upper) 2
NOTE:
Fit the hook a on the inner side first into the
radiator.
1 a
2
T R..10 Nm (1.0 m · kg, 7.2 ft · lb)

4 - 8
ENG
3. Montieren:
Kühler-Entlüftungsschlauch 1
Kühler rechts 2
Siehe unter “KABELFÜHRUNGSDIA-
GRAMME” in KAPITEL 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Montieren:
Abdeckung 1
Schraube (Kühler-Abdeckung oben) 2
HINWEIS:
Zuerst den Haken a an der Innenseite des
Kühlers einhaken.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

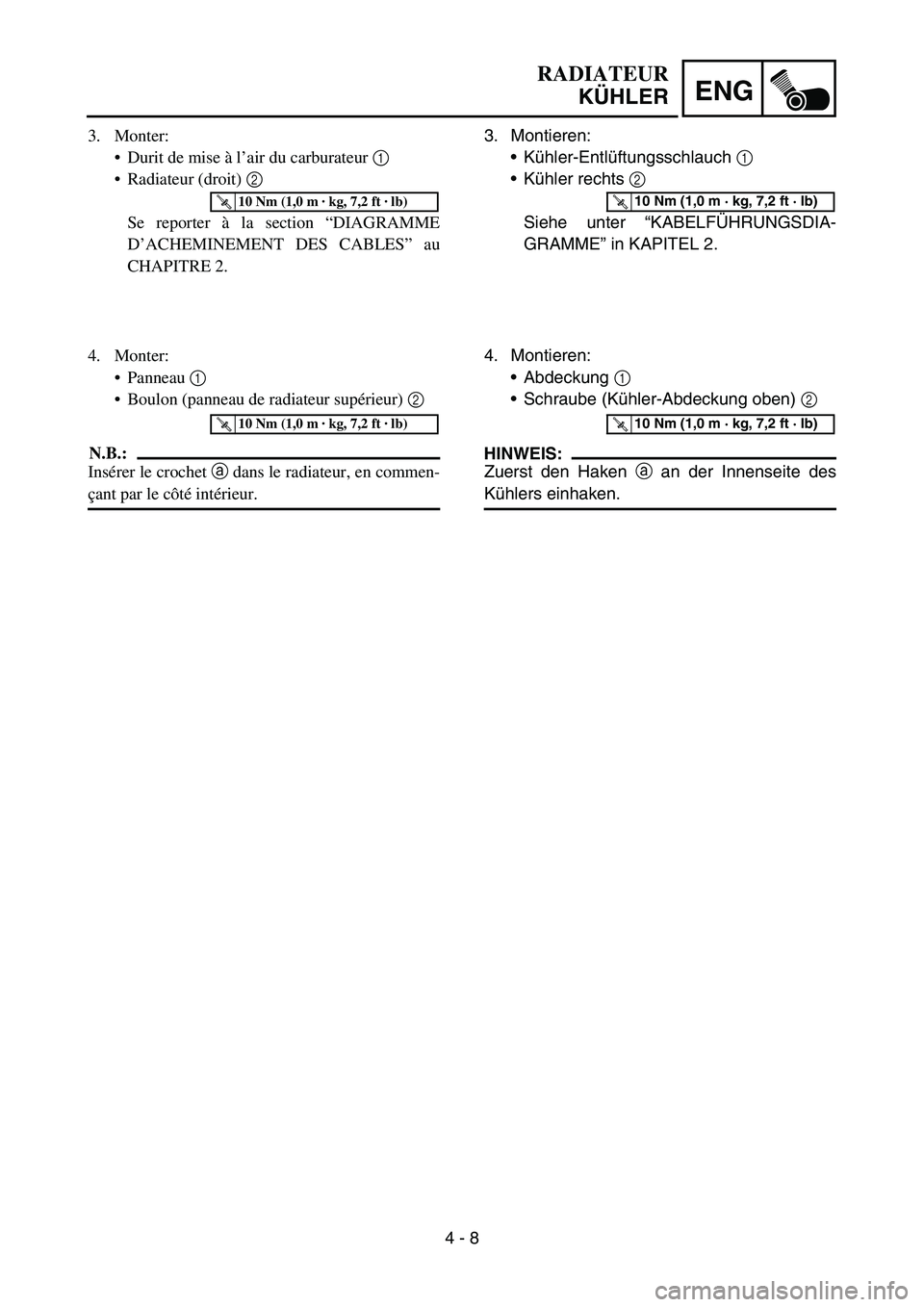

RADIATEUR
KÜHLER
3. Monter:
Durit de mise à l’air du carburateur 1
Radiateur (droit) 2
Se reporter à la section “DIAGRAMME
D’ACHEMINEMENT DES CABLES” au
CHAPITRE 2.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)
4. Monter:
Panneau 1
Boulon (panneau de radiateur supérieur) 2
N.B.:
Insérer le crochet a dans le radiateur, en commen-
çant par le côté intérieur.
T R..10 Nm (1,0 m · kg, 7,2 ft · lb)

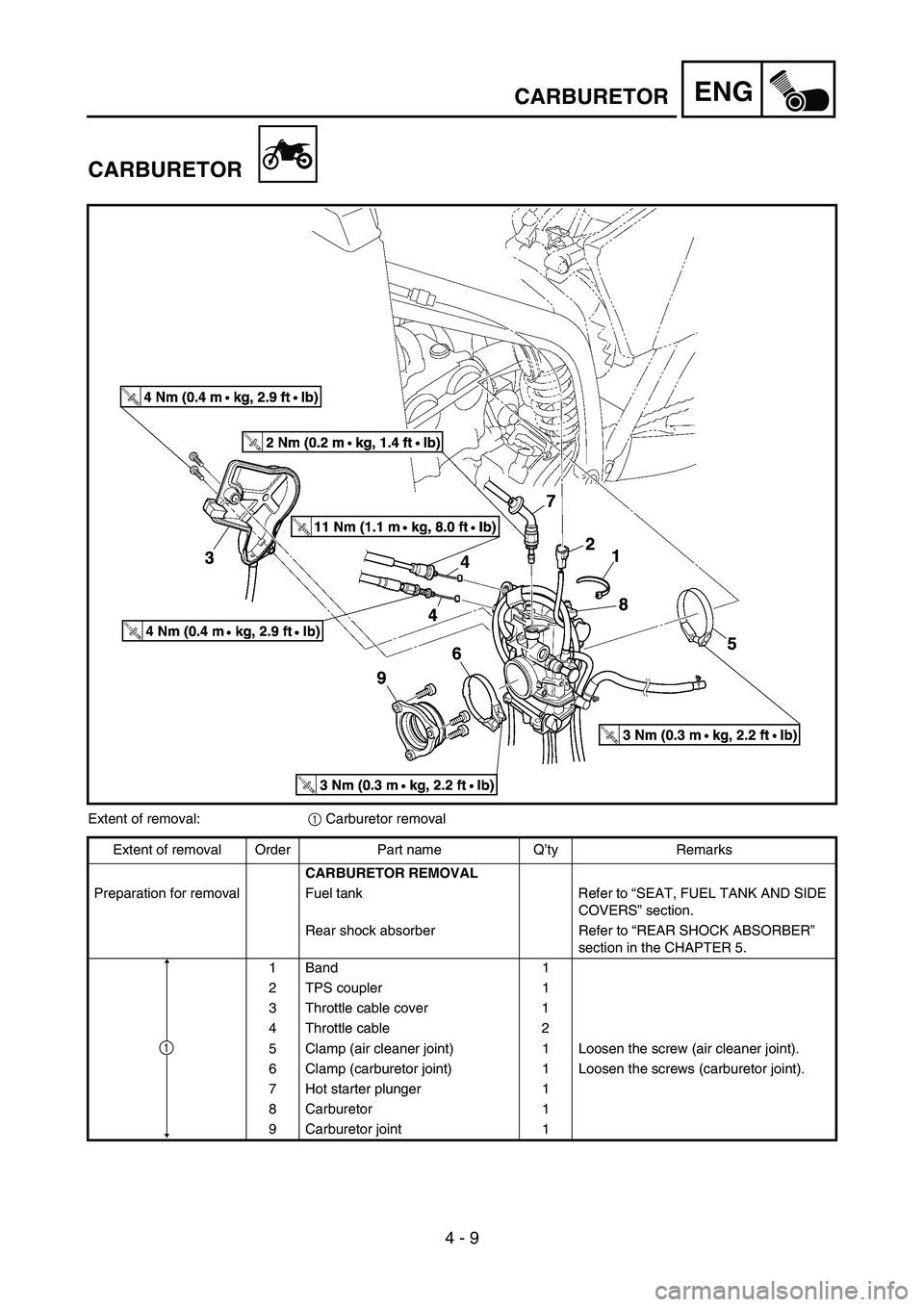

4 - 9
ENGCARBURETOR
CARBURETOR
Extent of removal:
1 Carburetor removal
Extent of removal Order Part name Q’ty Remarks
CARBURETOR REMOVAL
Preparation for removal Fuel tank Refer to “SEAT, FUEL TANK AND SIDE
COVERS” section.
Rear shock absorber Refer to “REAR SHOCK ABSORBER”
section in the CHAPTER 5.
1Band 1
2 TPS coupler 1
3 Throttle cable cover 1
4 Throttle cable 2
5 Clamp (air cleaner joint) 1 Loosen the screw (air cleaner joint).
6 Clamp (carburetor joint) 1 Loosen the screws (carburetor joint).
7 Hot starter plunger 1
8 Carburetor 1
9 Carburetor joint 1
1

ENG
4 - 9
VERGASER
Arbeitsumfang:
1 Vergaser demontieren
ArbeitsumfangReihen-
folgeBauteil Anz. Bemerkungen
VERGASER DEMONTIEREN
Vorbereitungsarbeiten Kraftstofftank Siehe unter “SITZBANK, KRAFTSTOFF-
TANK UND SEITENABDECKUNGEN”.
Federbein Siehe unter “FEDERBEIN” in KAPITEL
5.
1 Kunststoffbinder 1
2 Drosselklappensensor-Steckver-
binder1
3 Gaszug-Abdeckung 1
4 Gaszug 2
5 Schlauchschelle (Vergaserein-
lass-Anschluss)1 Die Schraube (Vergasereinlass-
Anschluss) lockern.
6 Schlauchschelle (Vergaseraus-
lass-Anschluss)1 Die Schrauben (Vergaserauslass-
Anschluss) lockern.
7 Warmstartkolben 1
8Vergaser 1
9 Vergaserauslass-Anschluss 1
1
CARBURATEUR
VERGASER
CARBURATEUR
Organisation de la dépose:1 Dépose du carburateur
Organisation de la dépose Ordre Nom de la pièce QtéRemarques
DEPOSE DU CARBURATEUR
Préparation à la dépose Réservoir de carburant Se reporter à la section “SELLE, RESER-
VOIR DE CARBURANT ET CACHES
LATERAUX”.
Amortisseur arriere Se reporter à la section “AMORTISSEUR
ARRIERE” au CHAPITRE 5
1 Bande 1
2 Fiche rapide du TPS 1
3 Couvercle du logement du câble des
gaz1
4Câble des gaz 2
5 Collier à pince (raccord du filtre à
air)1 Desserrer la vis (raccord du filtre à air).
6 Collier à pince (raccord du carbura-
teur)1 Desserrer les vis (raccord du carburateur).
7 Plongeur de démarrage à chaud 1
8 Carburateur 1
9 Raccord de carburateur 1
1

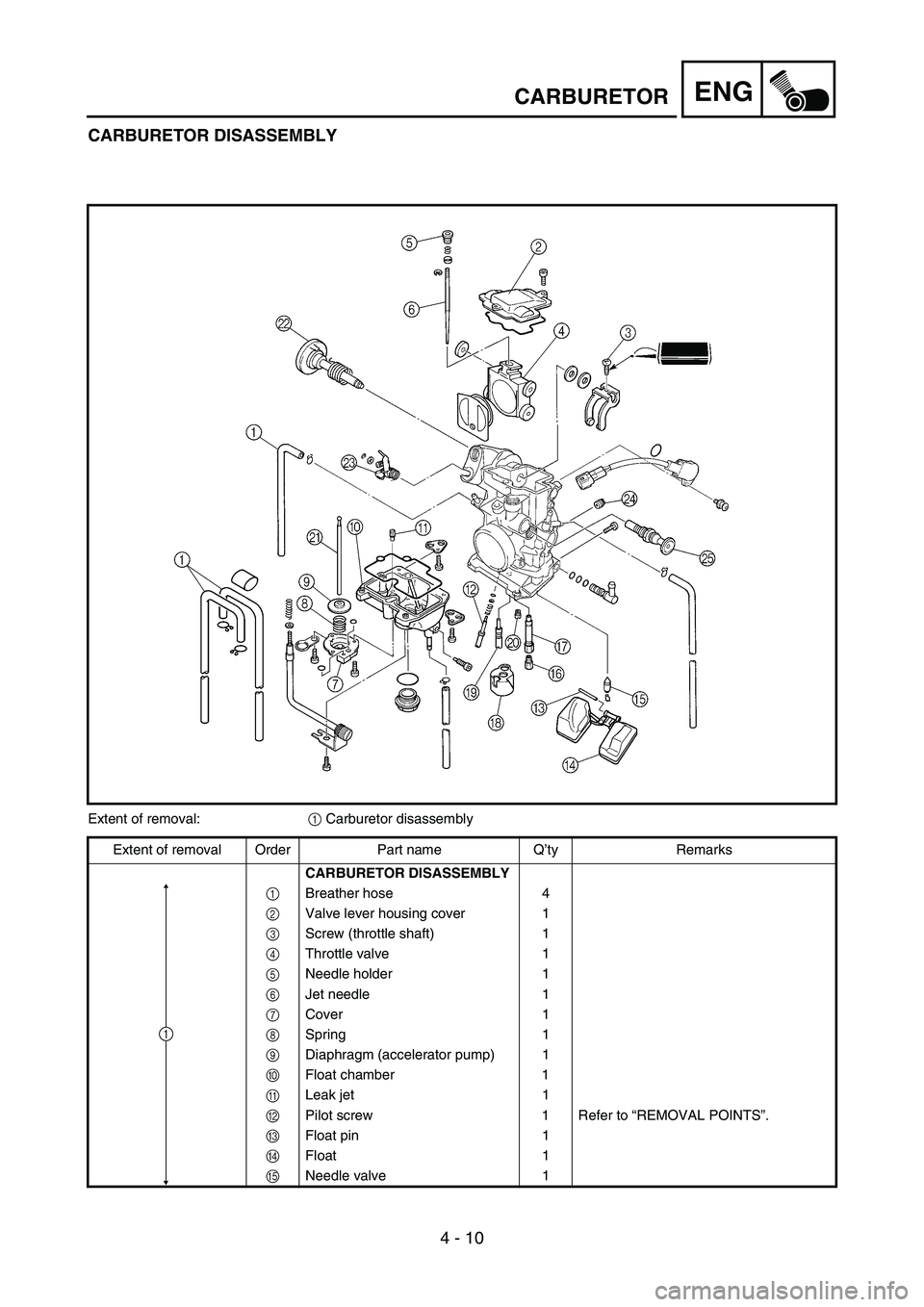

4 - 10
ENGCARBURETOR
CARBURETOR DISASSEMBLY
Extent of removal:
1 Carburetor disassembly
Extent of removal Order Part name Q’ty Remarks
CARBURETOR DISASSEMBLY
1Breather hose 4
2Valve lever housing cover 1
3Screw (throttle shaft) 1
4Throttle valve 1
5Needle holder 1
6Jet needle 1
7Cover 1
8Spring 1
9Diaphragm (accelerator pump) 1
0Float chamber 1
ALeak jet 1
BPilot screw 1 Refer to “REMOVAL POINTS”.
CFloat pin 1
DFloat 1
ENeedle valve 1
1
