4-50
VOLANT MAGNETIQUE CDI
VOLANT MAGNETIQUE CDI
DÉPOSE DU VOLANT MAGNÉTIQUE CDI
Ordre Nom de la pièce Qté Remarques
Selle et réservoir de carburant Se reporter à la section "SELLE, RESER-
VOIR DE CARBURANT ET CACHES LAT-
ERAUX".
Déconnecter le fil du volant magnétique CDI.
1 Couvercle de carter gauche 1
2 Joint 1
3Goujon 2
4 Ecrou (rotor) 1 Se reporter à la section de dépose.
5 Rotor 1 Se reporter à la section de dépose.
6 Stator 1
7 Clavette demi-lune 1

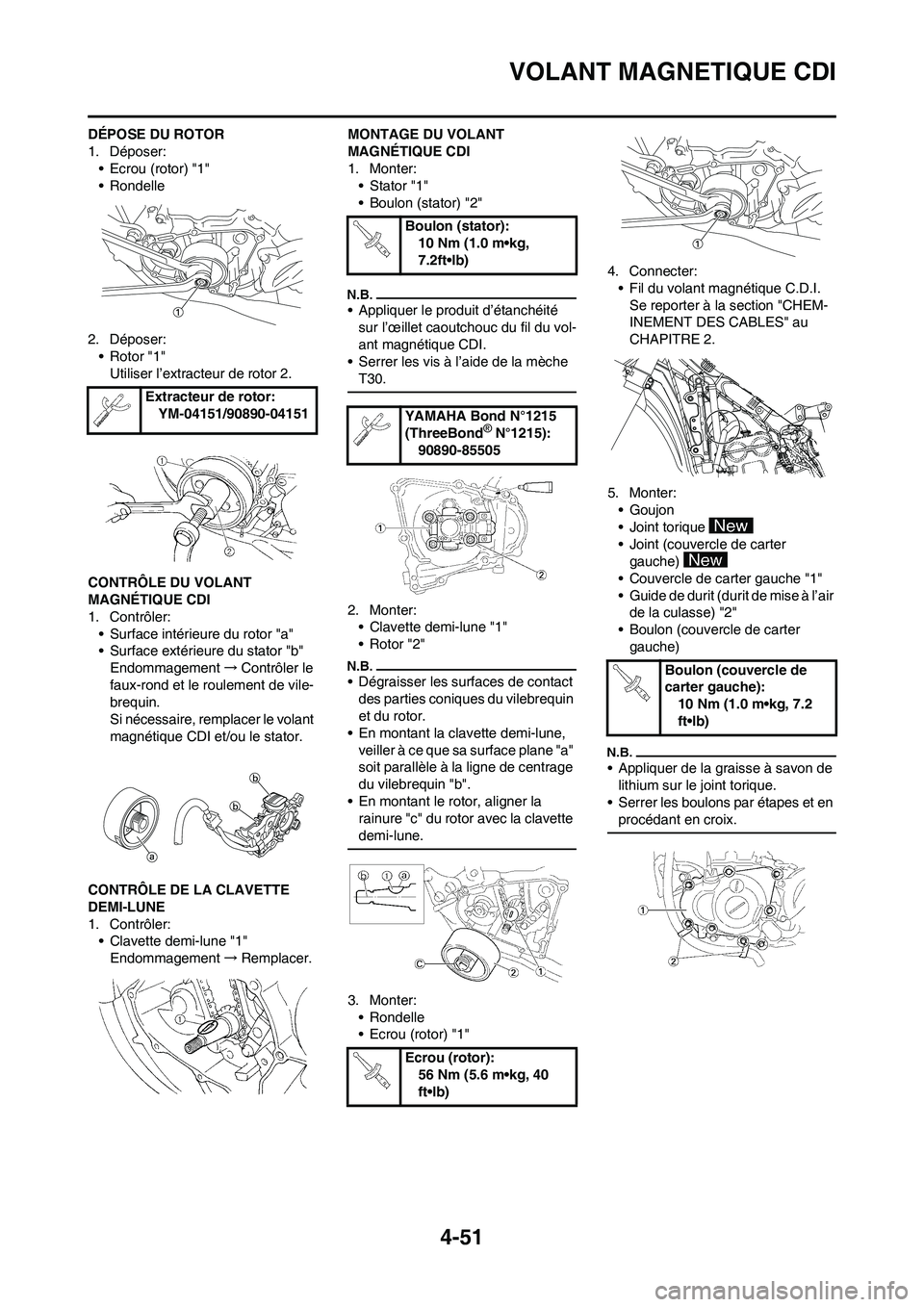

4-51
VOLANT MAGNETIQUE CDI
DÉPOSE DU ROTOR
1. Déposer:
• Ecrou (rotor) "1"
• Rondelle
2. Déposer:
• Rotor "1"
Utiliser l’extracteur de rotor 2.
CONTRÔLE DU VOLANT
MAGNÉTIQUE CDI
1. Contrôler:
• Surface intérieure du rotor "a"
• Surface extérieure du stator "b"
Endommagement→Contrôler le
faux-rond et le roulement de vile-
brequin.
Si nécessaire, remplacer le volant
magnétique CDI et/ou le stator.
CONTRÔLE DE LA CLAVETTE
DEMI-LUNE
1. Contrôler:
• Clavette demi-lune "1"
Endommagement→Remplacer.MONTAGE DU VOLANT
MAGNÉTIQUE CDI
1. Monter:
•Stator "1"
• Boulon (stator) "2"
• Appliquer le produit d’étanchéité
sur l’œillet caoutchouc du fil du vol-
ant magnétique CDI.
• Serrer les vis à l’aide de la mèche
T30.
2. Monter:
• Clavette demi-lune "1"
•Rotor "2"
• Dégraisser les surfaces de contact
des parties coniques du vilebrequin
et du rotor.
• En montant la clavette demi-lune,
veiller à ce que sa surface plane "a"
soit parallèle à la ligne de centrage
du vilebrequin "b".
• En montant le rotor, aligner la
rainure "c" du rotor avec la clavette
demi-lune.
3. Monter:
• Rondelle
• Ecrou (rotor) "1"4. Connecter:
• Fil du volant magnétique C.D.I.
Se reporter à la section "CHEM-
INEMENT DES CABLES" au
CHAPITRE 2.
5. Monter:
•Goujon
• Joint torique
• Joint (couvercle de carter
gauche)
• Couvercle de carter gauche "1"
• Guide de durit (durit de mise à l’air
de la culasse) "2"
• Boulon (couvercle de carter
gauche)
• Appliquer de la graisse à savon de
lithium sur le joint torique.
• Serrer les boulons par étapes et en
procédant en croix.
Extracteur de rotor:
YM-04151/90890-04151
Boulon (stator):
10 Nm (1.0 m•kg,
7.2ft•lb)
YAMAHA Bond N°1215
(ThreeBond
® N°1215):
90890-85505
Ecrou (rotor):
56 Nm (5.6 m•kg, 40
ft•lb)
Boulon (couvercle de
carter gauche):
10 Nm (1.0 m•kg, 7.2
ft•lb)

4-52
DEPOSE DU MOTEUR
DEPOSE DU MOTEUR
DÉPOSE DU MOTEUR
Ordre Nom de la pièce Qté Remarques
Caler la moto en plaçant un support adéquat
sous le cadre.Se reporter à "REMARQUES CONCER-
NANT LA MANIPULATION".
Selle et réservoir de carburant Se reporter à la section "SELLE, RESER-
VOIR DE CARBURANT ET CACHES LAT-
ERAUX".
Amortisseur arrière Se reporter à la section "AMORTISSEUR
ARRIERE" au CHAPITRE 5.
Carburateur Se reporter à la section "CARBURATEUR".
Tube d’échappement et silencieux Se reporter à la section "TUBE D’ECHAPPE-
MENT ET SILENCIEUX".
Câble d’embrayage Déconnecter du côté du moteur.
Radiateur Se reporter à la section "RADIATEUR".
SélecteurSe reporter à la section "ARBRE DE KICK ET
AXE DE SELECTEUR".
Durit de mise à l’air de la culasse Se reporter à la section "ARBRES A
CAMES".
Vidanger l’huile moteur.Se reporter à la section "CHANGEMENT DE
L’HUILE MOTEUR" du CHAPITRE 3.
Bobine d’allumage

4-53
DEPOSE DU MOTEUR
Déconnecter le fil du volant magnétique CDI.
Protège-carter
1 Contacteur de point mort 1
2 Couvercle de pignon de chaîne de transmission 1
3 Ecrou (couronne arrière) 1 Se reporter à la section de dépose.
4 Rondelle-frein 1 Se reporter à la section de dépose.
5 Couronne arrière 1 Se reporter à la section de dépose.
6 Clip 1
7 Boulon (pédale de frein) 1
8 Pédale de frein 1
9 Support de moteur supérieur 2
10 Support de moteur inférieur 2
11 Boulon d’ancrage du moteur 3
12 Boulon-pivot 1 Se reporter à la section de dépose.
13 Moteur 1 Se reporter à la section de dépose. Ordre Nom de la pièce Qté Remarques

4-54
DEPOSE DU MOTEUR
REMARQUES CONCERNANT LA
MANIPULATION
Bien caler la moto afin qu’elle ne
risque pas de basculer.
DÉPOSE DE LA COURONNE
ARRIÈRE
1. Déposer:
• Ecrou (couronne arrière) "1"
• Rondelle d’arrêt "2"
• Redresser l’onglet de la rondelle-
frein.
• Desserrer l’écrou tout en actionnant
le frein arrière.
2. Déposer:
• Couronne arrière "1"
• Chaîne de transmission "2"
Déposer la couronne arrière et la
chaîne de transmission.
DÉPOSE DU MOTEUR
1. Déposer:
• Boulon-pivot "1"
Si l’on extrait entièrement le boulon-
pivot, le bras oscillant n’est plus sup-
porté. Si possible, insérer un axe de
diamètre équivalent dans l’autre ex-
trémité du bras oscillant pour le sup-
porter.
2. Déposer:
•Moteur "1"
Du côté droit.
S’assurer que les fiches rapides, les
durits et les câbles sont déconnectés.
REPOSE DU MOTEUR
1. Monter:
• Moteur "1"
Monter le moteur par le côté droit.
• Boulon-pivot "2"
• Boulon d’ancrage du moteur (in-
férieur) "3"
• Support de moteur inférieur "4"
• Boulon (support de moteur in-
férieur) "5"
• Rondelle "6"
• Boulon d’ancrage du moteur
(avant) "7"
• Support de moteur supérieur "8"
• Boulon (support de moteur
supérieur) "9"
• Boulon d’ancrage du moteur
(supérieur) "10"
• Appliquer de la graisse au bisulfure
de molybdène sur le boulon-pivot.
• Monter la rondelle en orientant la
griffe "a" vers l’extérieur du châssis.
MONTAGE DE LA PÉDALE DE
FREIN
1. Monter:
• Ressort "1"
• Pédale de frein "2"
• Joint torique "3"
• Boulon (pédale de frein) "4"
•Clip "5"
Appliquer de la graisse à savon de
lithium sur le boulon, les joints
toriques et le support de pédale de
frein.
MONTAGE DE LA COURONNE
ARRIÈRE
1. Monter:
• Couronne arrière "1"
• Chaîne de transmission "2"
Monter en même temps la couronne
arrière et la chaîne de transmission.
Boulon-pivot:
85 Nm (8.5 m•kg, 61
ft•lb)
Boulon d’ancrage du mo-
teur (inférieur):
53Nm (5.3 m•kg, 38
ft•lb)
Boulon (support de mo-
teur inférieur):
34 Nm (3.4 m•kg, 24
ft•lb)
Boulon d’ancrage du mo-
teur (avant):
53 Nm (5.3 m•kg, 38
ft•lb)
Boulon (support de mo-
teur supérieur):
55 Nm (5.5 m•kg, 40
ft•lb)
Boulon d’ancrage du mo-
teur (supérieur):
55 Nm (5.5 m•kg, 40
ft•lb)
Boulon (pédale de frein):
26 Nm (2.6 m•kg, 19
ft•lb)

4-55
DEPOSE DU MOTEUR
2. Monter:
• Rondelle d’arrêt "1"
• Ecrou (couronne arrière) "2"
Serrer l’écrou tout en actionnant le
frein arrière.
Veiller à serrer au couple spécifié ;
sinon l'autre pièce risque d'être
endommagée.
3. Plier l’onglet de la rondelle-frein
pour bloquer l’écrou.
4. Monter:
• Patin de pignon de chaîne de
transmission
• Couvercle de pignon de chaîne
de transmission "1"
• Vis (couvercle de pignon de
chaîne de transmission) "2"MONTAGE DU CONTACTEUR DE
POINT MORT
1. Monter:
•Ressort "1"
• Goupille "2"
• Joint torique "3"
• Contacteur de point mort "4"
• Vis (contacteur de point mort) "5"
Appliquer de la graisse à savon de
lithium sur le joint torique.
Ecrou (couronne arrière):
75 Nm (7.5 m•kg, 54
ft•lb)
Vis (couvercle de pignon
de chaîne de transmis-
sion):
8 Nm (0.8 m•kg, 5.8
ft•lb)
Vis (contacteur de point
mort):
4 Nm (0.4 m•kg, 2.9
ft•lb)

4-56
CARTER MOTEUR ET VILEBREQUIN
CARTER MOTEUR ET VILEBREQUIN
DÉPOSE DU VILEBREQUIN
Ordre Nom de la pièce Qté Remarques
MoteurSe reporter à la section "DEPOSE DU MO-
TEUR".
PistonSe reporter à la section "CYLINDRE ET PIS-
TON".
Balancier Se reporter à la section "BALANCIER".
Arbre de kick completSe reporter à la section "ARBRE DE KICK ET
AXE DE SELECTEUR".
SegmentSe reporter à la section "ARBRE DE KICK ET
AXE DE SELECTEUR".
StatorSe reporter à la section "VOLANT MAGNET-
IQUE CDI".
1 Patin de chaîne de distribution (côté admission) 1
2 Chaîne de distribution 1
3 Boulon [L = 50 mm (1.97 in)] 7 Se reporter à la section de dépose.
4 Boulon [L = 60 mm (2.36 in)] 2 Se reporter à la section de dépose.
5 Boulon [L = 80 mm (3.15 in)] 3 Se reporter à la section de dépose.
6 Guide de durit 1 Se reporter à la section de dépose.
7 Carter moteur droit 1 Se reporter à la section de dépose.

4-57
CARTER MOTEUR ET VILEBREQUIN
8 Carter moteur gauche 1 Se reporter à la section de dépose.
9 Crépine à huile 1
10 Arbre de balancier 1 Se reporter à la section de dépose.
11 Vilebrequin 1 Se reporter à la section de dépose. Ordre Nom de la pièce Qté Remarques

4-58
CARTER MOTEUR ET VILEBREQUIN
DÉPOSE DU ROULEMENT DE CARTER MOTEUR
Ordre Nom de la pièce Qté Remarques
Boîte de vitessesSe reporter à la section "BOITE DE VITESS-
ES, TAMBOUR ET FOURCHETTES DE SE-
LECTION".
Tambour et fourchette de sélection Se reporter à la section "BOITE DE VITESS-
ES, TAMBOUR ET FOURCHETTES DE SE-
LECTION".
1 Bague d’étanchéité 3
2 Roulement 10 Se reporter à la section de dépose.

4-59
CARTER MOTEUR ET VILEBREQUIN
DÉMONTAGE DU CARTER
MOTEUR
1. Séparer:
• Carter moteur droit
• Carter moteur gauche
Etapes de la séparation:
a. Déposer les boulons du carter
moteur, le guide de durit et le sup-
port de câble d’embrayage.
Desserrer chaque boulon d’1/4 de
tour à la fois puis, lorsque tous les
boulons sont desserrés, les déposer.
b. Déposer le carter droit "1".
• Placer le côté gauche du carter mo-
teur vers le bas et séparez-le en in-
sérant une lame de tournevis dans
la fente de séparation "a" du carter
moteur.
• Soulevez le carter moteur droit hor-
izontalement tout en tapotant
légèrement la fente de séparation
du carter et la noix de montage du
moteur à l’aide d’un maillet en ca-
outchouc; laisser le vilebrequin et la
boîte de vitesses dans le carter mo-
teur gauche.
Taper sur le demi-carter à l’aide
d’un maillet en plastique. Ne taper
que sur portions renforcées du
carter. Ne pas taper sur la surface
de contact du joint. Travailler
lentement et avec précaution.
Veiller à séparer les deux demi-
carters symétriquement. Si les
deux demi-carters ne se séparent
pas, vérifier qu’une vis ou une fix-
ation n’a pas été oubliée. Ne ja-
mais forcer.
c. Déposer les goujons et le joint
torique.
DÉPOSE DE L'ARBRE
D'ÉQUILIBRAGE
1. Déposer:
• Arbre de balancier "1"
Déposer l’arbre de balancier en main-
tenant son côté plat "a" face au vile-
brequin.
DÉPOSE DU VILEBREQUIN
1. Déposer:
• Vilebrequin "1"
Utiliser l’outil de séparation de
carter moteur "2".
Installer l’outil de séparation de carter
moteur comme illustré.
Ne pas chasser le vilebrequin au
marteau.
DÉPOSE DU ROULEMENT DE
CARTER MOTEUR
1. Déposer:
•Roulement "1"
• Déposer le roulement en appuyant
sur sa cage externe.
• Ne pas réutiliser le roulement dé-
posé.
CONTRÔLE DE LA CHAÎNE DE
DISTRIBUTION ET DU PATIN DE
CHAÎNE DE DISTRIBUTION
1. Contrôler:
• Chaîne de distribution
Fissures/rigidité→Remplacer en-
semble la chaîne de distribution
et le pignon d’arbre à cames.
2. Contrôler:
• Patin de chaîne de distribution
Usure/endommagement→Rem-
placer.
CONTRÔLE DU CARTER MOTEUR
1. Contrôler:
• Surface de contact "a"
Rayures→Remplacer.
• Noix de montage du moteur "b",
carter
Craquelures/endommagement→
Remplacer.
2. Contrôler:
•Roulement
Faire tourner la cage interne avec
le doigt.
Rugosité/grippage→Remplacer.
Outil de séparation de
carter:
YU-A9642/90890-04152
