YAMAHA YZ450F 2013 Betriebsanleitungen (in German)

1-3

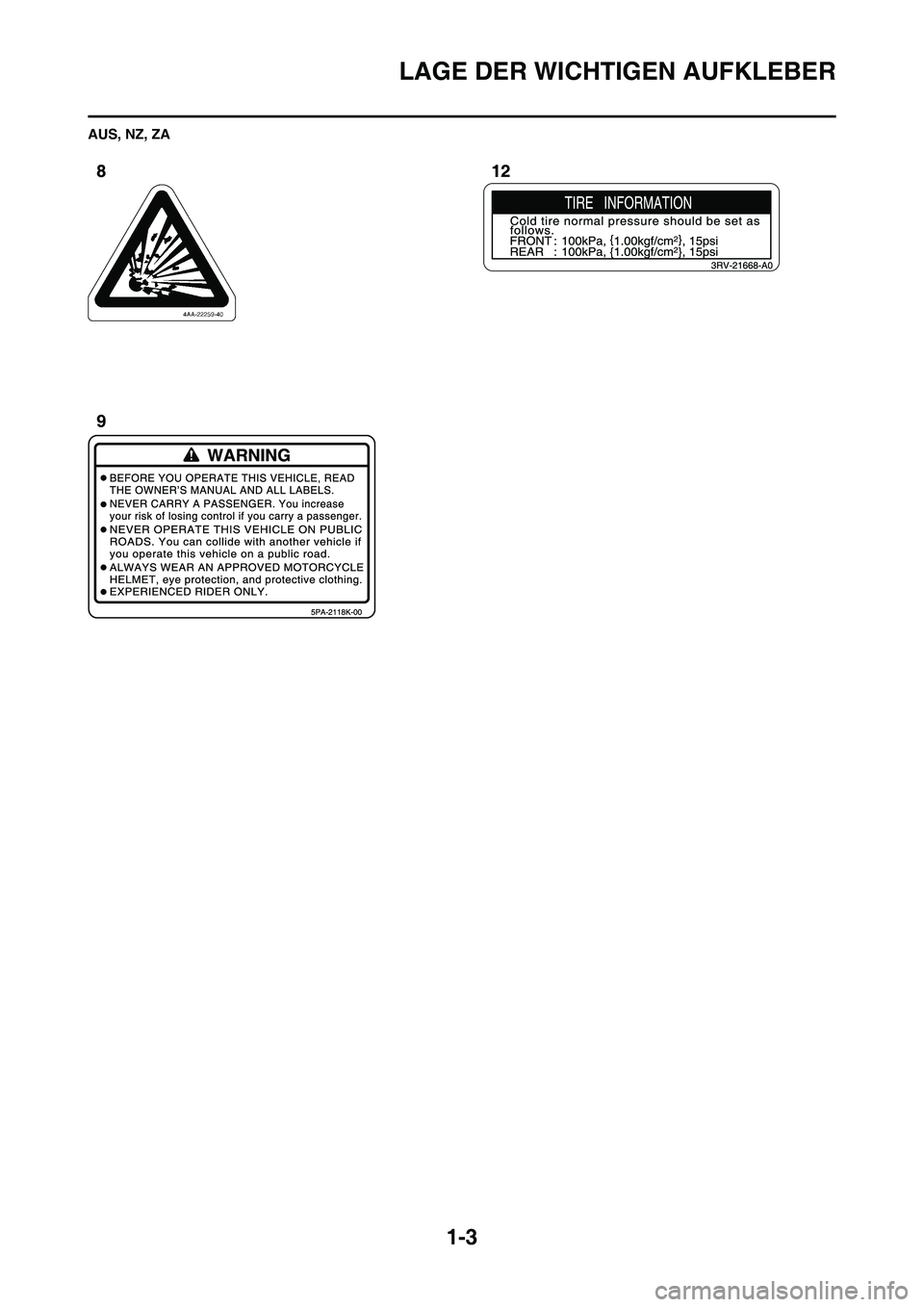

LAGE DER WICHTIGEN AUFKLEBER
AUS, NZ, ZA

1-4

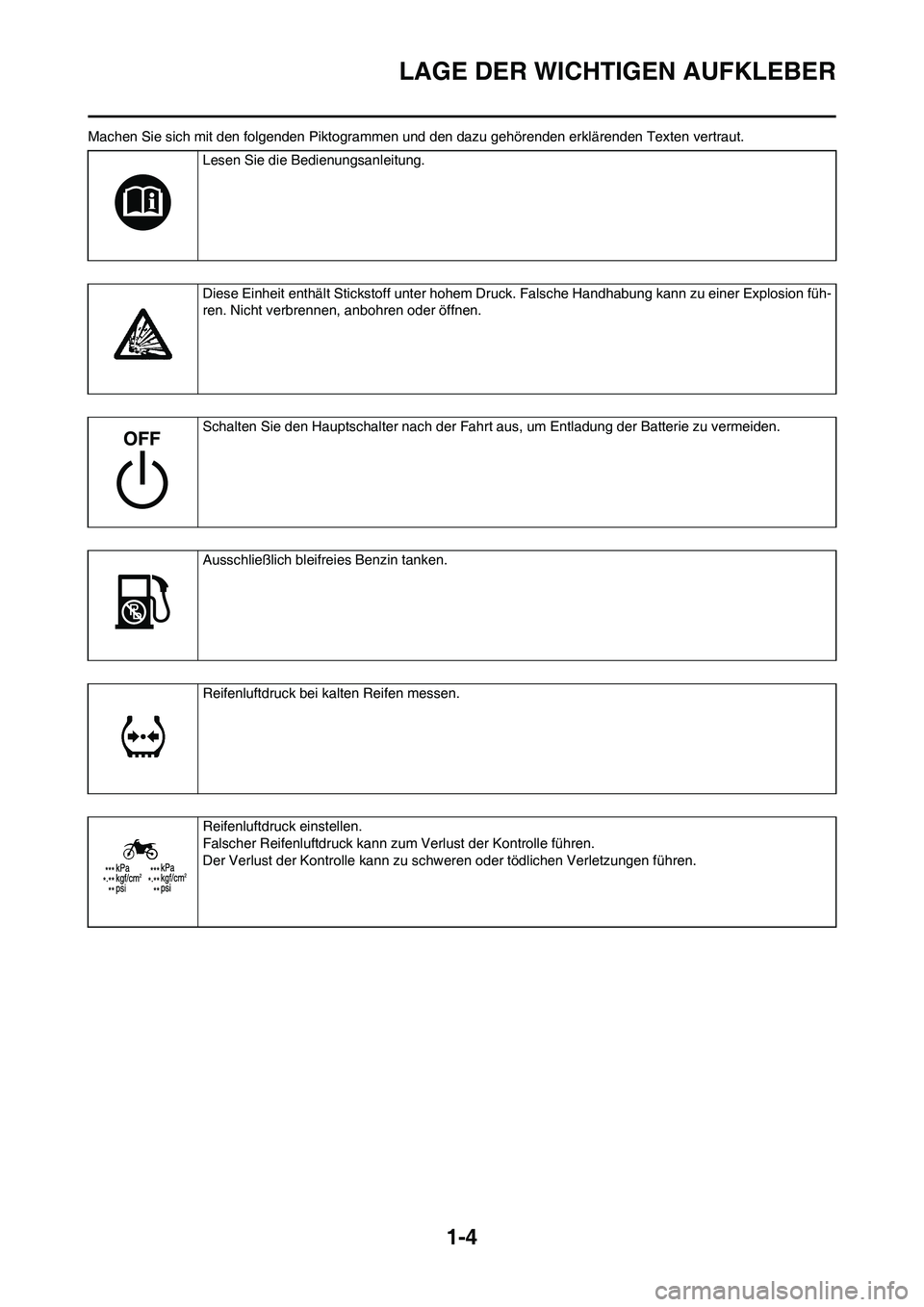

LAGE DER WICHTIGEN AUFKLEBER
Machen Sie sich mit den folgenden Piktogrammen und den dazu gehörenden erklärenden Texten vertraut.
Lesen Sie die Bedienungsanleitung.
Diese Einheit enthält Stickstoff unter hohem Druck. Falsche Handhabung kann zu einer Explosion füh-
ren. Nicht verbrennen, anbohren oder öffnen.
Schalten Sie den Hauptschalter nach der Fahrt aus, um Entladung der Batterie zu vermeiden.
Ausschließlich bleifreies Benzin tanken.
Reifenluftdruck bei kalten Reifen messen.
Reifenluftdruck einstellen.
Falscher Reifenluftdruck kann zum Verlust der Kontrolle führen.
Der Verlust der Kontrolle kann zu schweren oder tödlichen Verletzungen führen.

1-5

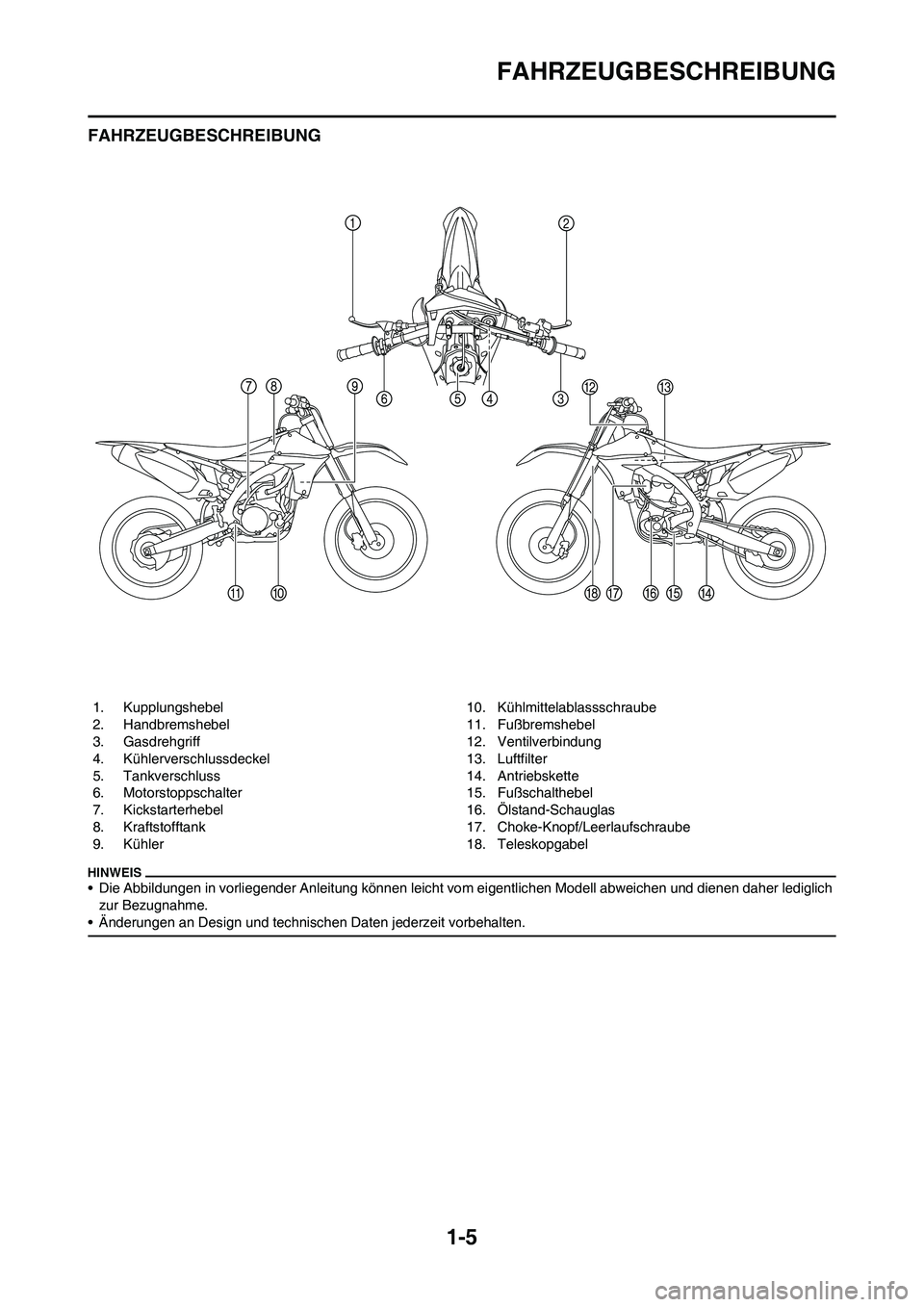

FAHRZEUGBESCHREIBUNG
FAHRZEUGBESCHREIBUNG
• Die Abbildungen in vorliegender Anleitung können leicht vom eigentlichen Modell abweichen und dienen daher lediglich
zur Bezugnahme.
• Änderungen an Design und technischen Daten jederzeit vorbehalten.
1. Kupplungshebel
2. Handbremshebel
3. Gasdrehgriff
4. Kühlerverschlussdeckel
5. Tankverschluss
6. Motorstoppschalter
7. Kickstarterhebel
8. Kraftstofftank
9. Kühler10. Kühlmittelablassschraube
11. Fußbremshebel
12. Ventilverbindung
13. Luftfilter
14. Antriebskette
15. Fußschalthebel
16. Ölstand-Schauglas
17. Choke-Knopf/Leerlaufschraube
18. Teleskopgabel

1-6

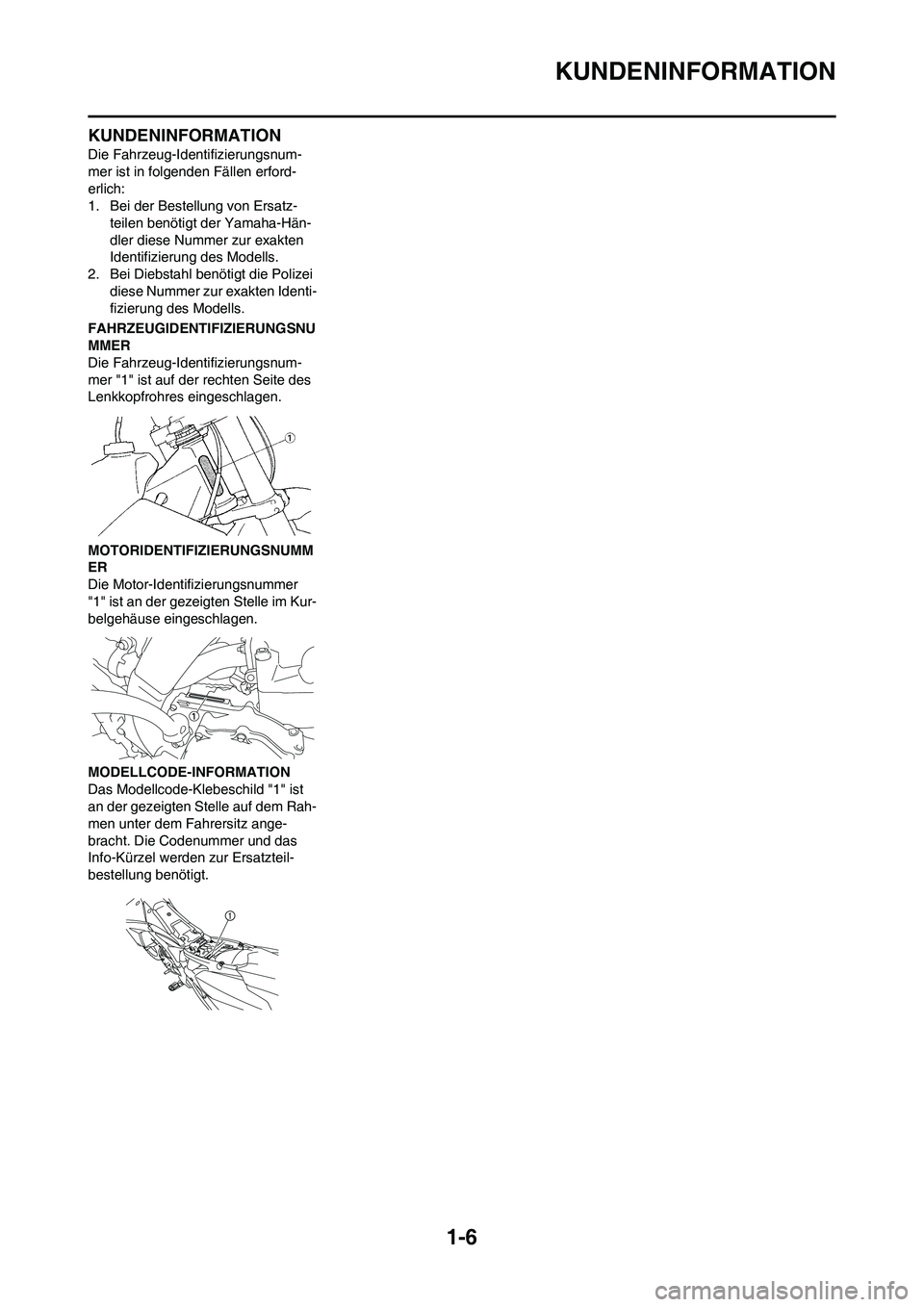

KUNDENINFORMATION
KUNDENINFORMATION
Die Fahrzeug-Identifizierungsnum-
mer ist in folgenden Fällen erford-
erlich:
1. Bei der Bestellung von Ersatz-
teilen benötigt der Yamaha-Hän-
dler diese Nummer zur exakten
Identifizierung des Modells.
2. Bei Diebstahl benötigt die Polizei
diese Nummer zur exakten Identi-
fizierung des Modells.
FAHRZEUGIDENTIFIZIERUNGSNU
MMER
Die Fahrzeug-Identifizierungsnum-
mer "1" ist auf der rechten Seite des
Lenkkopfrohres eingeschlagen.
MOTORIDENTIFIZIERUNGSNUMM
ER
Die Motor-Identifizierungsnummer
"1" ist an der gezeigten Stelle im Kur-
belgehäuse eingeschlagen.
MODELLCODE-INFORMATION
Das Modellcode-Klebeschild "1" ist
an der gezeigten Stelle auf dem Rah-
men unter dem Fahrersitz ange-
bracht. Die Codenummer und das
Info-Kürzel werden zur Ersatzteil-
bestellung benötigt.

1-7

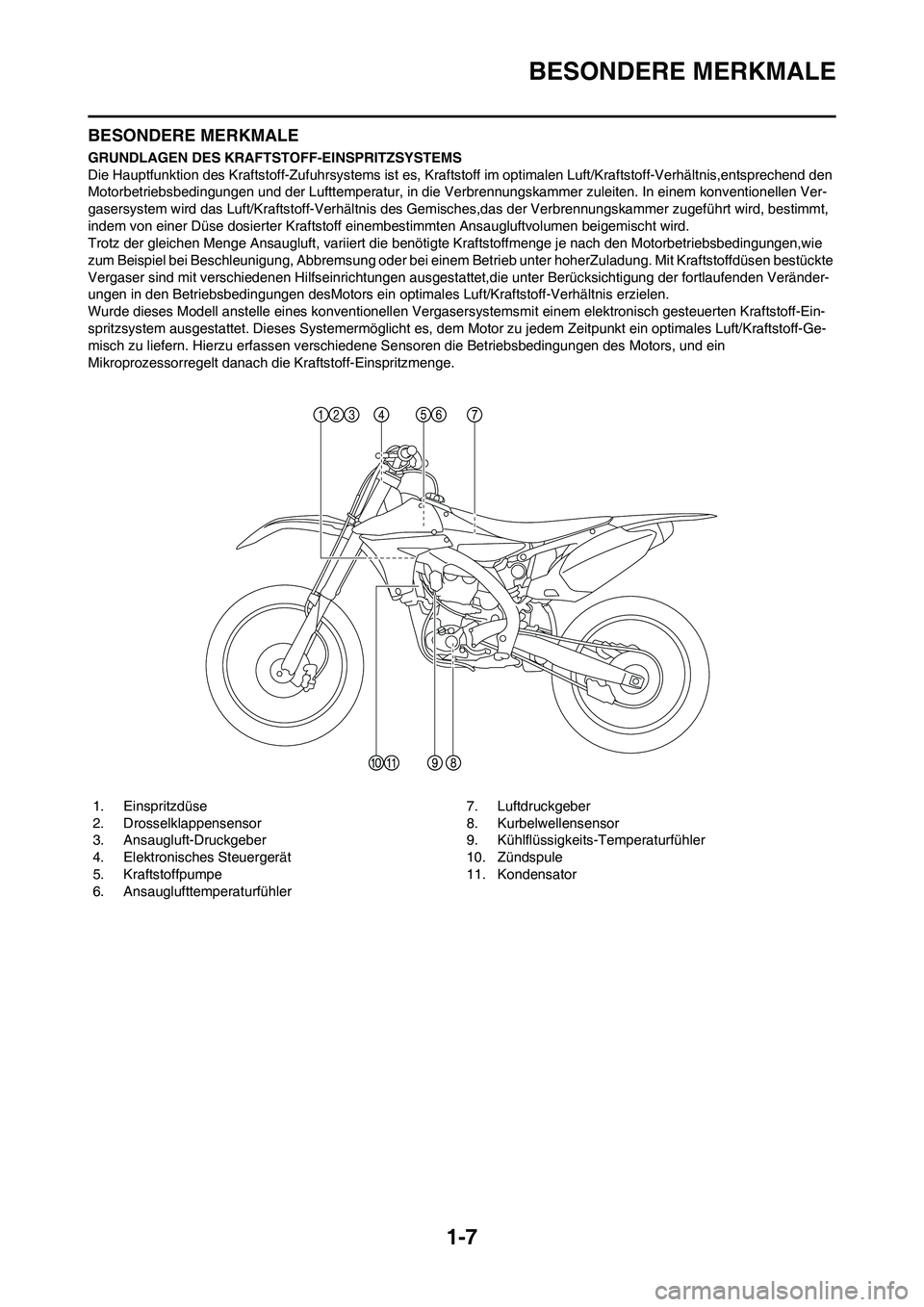

BESONDERE MERKMALE
BESONDERE MERKMALE
GRUNDLAGEN DES KRAFTSTOFF-EINSPRITZSYSTEMS
Die Hauptfunktion des Kraftstoff-Zufuhrsystems ist es, Kraftstoff im optimalen Luft/Kraftstoff-Verhältnis,entsprechend den
Motorbetriebsbedingungen und der Lufttemperatur, in die Verbrennungskammer zuleiten. In einem konventionellen Ver-
gasersystem wird das Luft/Kraftstoff-Verhältnis des Gemisches,das der Verbrennungskammer zugeführt wird, bestimmt,
indem von einer Düse dosierter Kraftstoff einembestimmten Ansaugluftvolumen beigemischt wird.
Trotz der gleichen Menge Ansaugluft, variiert die benötigte Kraftstoffmenge je nach den Motorbetriebsbedingungen,wie
zum Beispiel bei Beschleunigung, Abbremsung oder bei einem Betrieb unter hoherZuladung. Mit Kraftstoffdüsen bestückte
Vergaser sind mit verschiedenen Hilfseinrichtungen ausgestattet,die unter Berücksichtigung der fortlaufenden Veränder-
ungen in den Betriebsbedingungen desMotors ein optimales Luft/Kraftstoff-Verhältnis erzielen.
Wurde dieses Modell anstelle eines konventionellen Vergasersystemsmit einem elektronisch gesteuerten Kraftstoff-Ein-
spritzsystem ausgestattet. Dieses Systemermöglicht es, dem Motor zu jedem Zeitpunkt ein optimales Luft/Kraftstoff-Ge-
misch zu liefern. Hierzu erfassen verschiedene Sensoren die Betriebsbedingungen des Motors, und ein
Mikroprozessorregelt danach die Kraftstoff-Einspritzmenge.
1. Einspritzdüse
2. Drosselklappensensor
3. Ansaugluft-Druckgeber
4. Elektronisches Steuergerät
5. Kraftstoffpumpe
6. Ansauglufttemperaturfühler7. Luftdruckgeber
8. Kurbelwellensensor
9. Kühlflüssigkeits-Temperaturfühler
10. Zündspule
11. Kondensator

1-8
BESONDERE MERKMALE

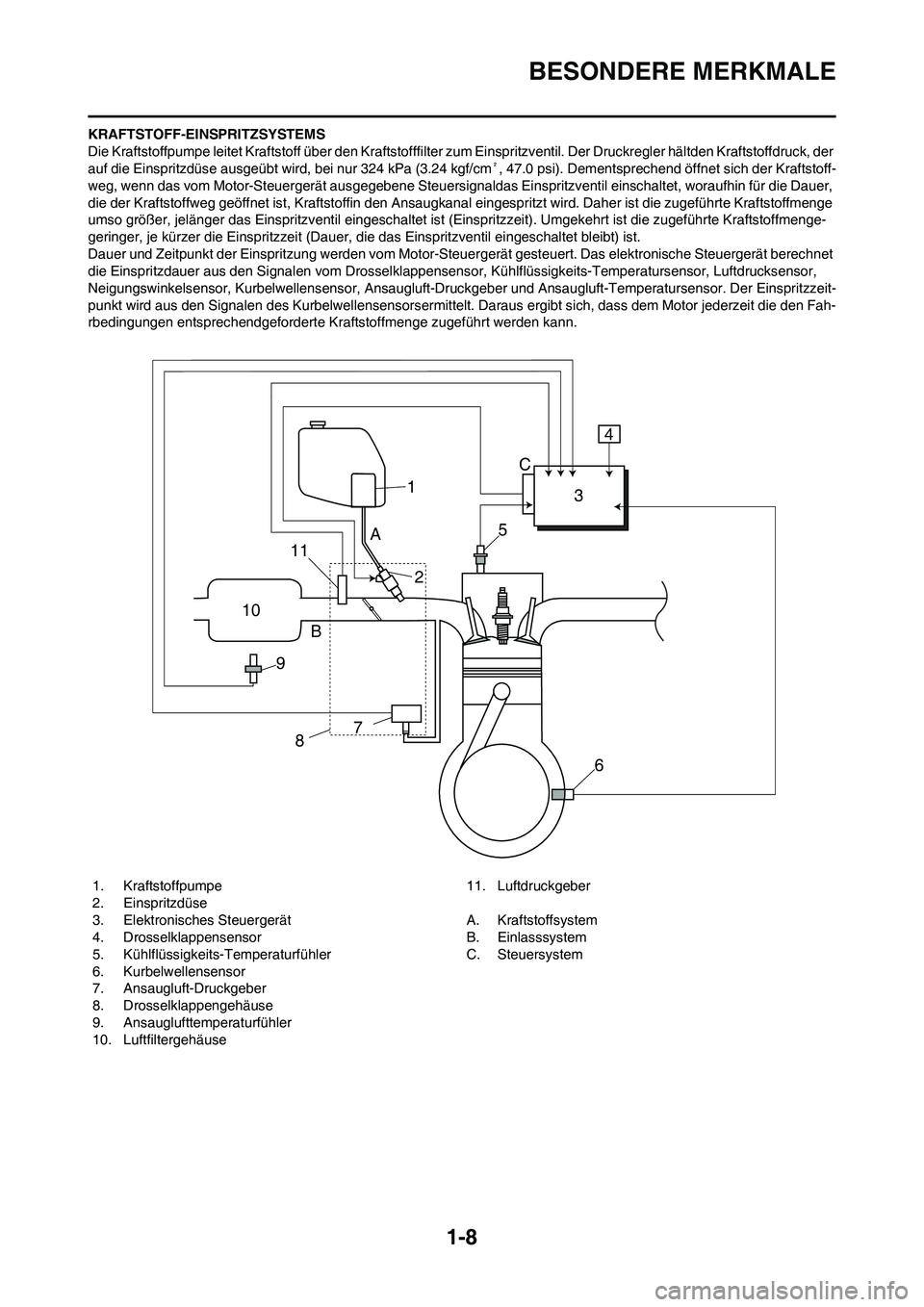

KRAFTSTOFF-EINSPRITZSYSTEMS
Die Kraftstoffpumpe leitet Kraftstoff über den Kraftstofffilter zum Einspritzventil. Der Druckregler hältden Kraftstoffdruck, der
auf die Einspritzdüse ausgeübt wird, bei nur 324 kPa (3.24 kgf/cm², 47.0 psi). Dementsprechend öffnet sich der Kraftstoff-
weg, wenn das vom Motor-Steuergerät ausgegebene Steuersignaldas Einspritzventil einschaltet, woraufhin für die Dauer,
die der Kraftstoffweg geöffnet ist, Kraftstoffin den Ansaugkanal eingespritzt wird. Daher ist die zugeführte Kraftstoffmenge
umso größer, jelänger das Einspritzventil eingeschaltet ist (Einspritzzeit). Umgekehrt ist die zugeführte Kraftstoffmenge-
geringer, je kürzer die Einspritzzeit (Dauer, die das Einspritzventil eingeschaltet bleibt) ist.
Dauer und Zeitpunkt der Einspritzung werden vom Motor-Steuergerät gesteuert. Das elektronische Steuergerät berechnet
die Einspritzdauer aus den Signalen vom Drosselklappensensor, Kühlflüssigkeits-Temperatursensor, Luftdrucksensor,
Neigungswinkelsensor, Kurbelwellensensor, Ansaugluft-Druckgeber und Ansaugluft-Temperatursensor. Der Einspritzzeit-
punkt wird aus den Signalen des Kurbelwellensensorsermittelt. Daraus ergibt sich, dass dem Motor jederzeit die den Fah-
rbedingungen entsprechendgeforderte Kraftstoffmenge zugeführt werden kann.
1. Kraftstoffpumpe
2. Einspritzdüse
3. Elektronisches Steuergerät
4. Drosselklappensensor
5. Kühlflüssigkeits-Temperaturfühler
6. Kurbelwellensensor
7. Ansaugluft-Druckgeber
8. Drosselklappengehäuse
9. Ansauglufttemperaturfühler
10. Luftfiltergehäuse11. Luftdruckgeber
A. Kraftstoffsystem
B. Einlasssystem
C. Steuersystem
1
10
9B
87
6 5
A
23 C4
11

1-9

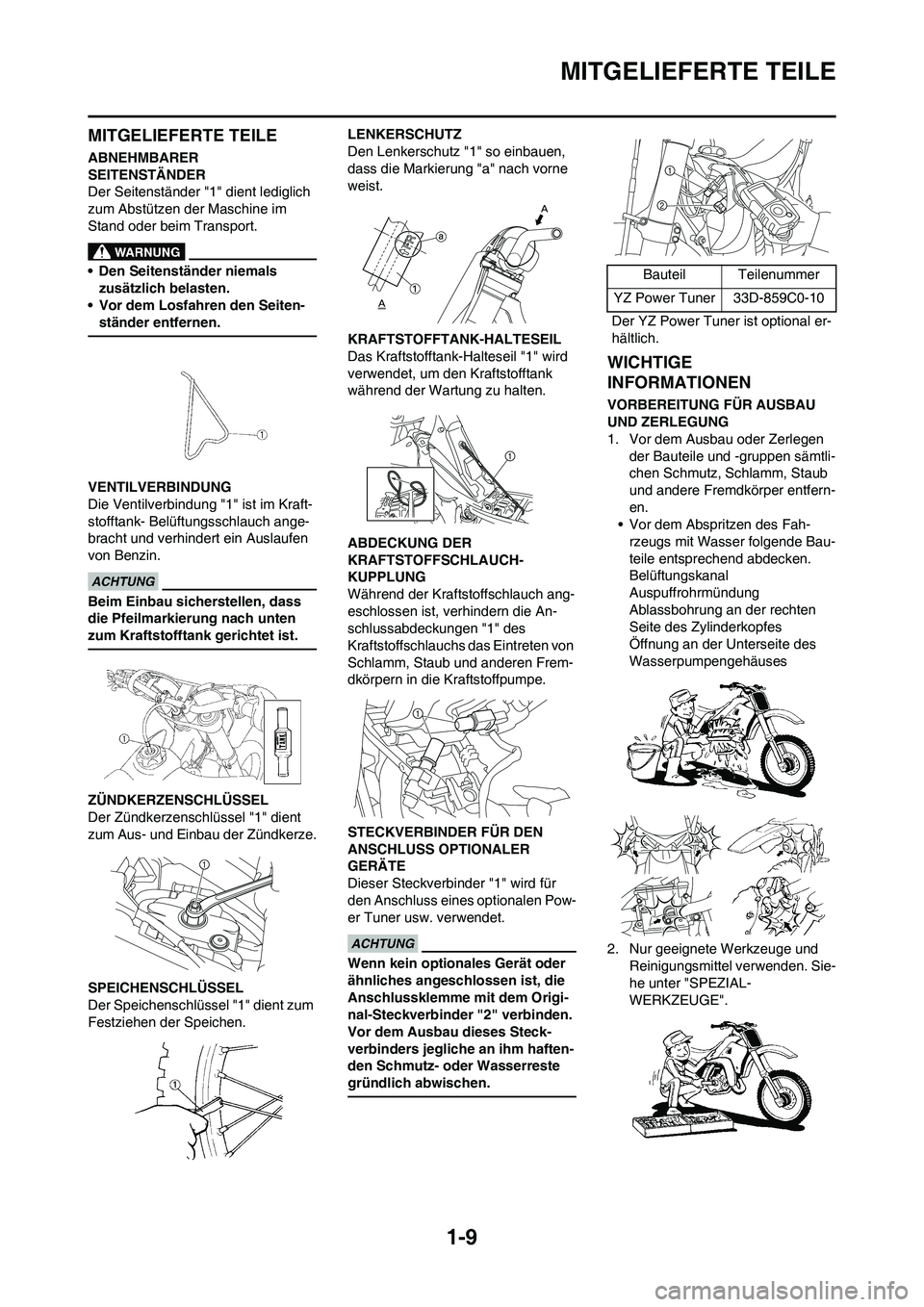

MITGELIEFERTE TEILE
MITGELIEFERTE TEILE
ABNEHMBARER
SEITENSTÄNDER
Der Seitenständer "1" dient lediglich
zum Abstützen der Maschine im
Stand oder beim Transport.
• Den Seitenständer niemals
zusätzlich belasten.
• Vor dem Losfahren den Seiten-
ständer entfernen.
VENTILVERBINDUNG
Die Ventilverbindung "1" ist im Kraft-
stofftank- Belüftungsschlauch ange-
bracht und verhindert ein Auslaufen
von Benzin.
Beim Einbau sicherstellen, dass
die Pfeilmarkierung nach unten
zum Kraftstofftank gerichtet ist.
ZÜNDKERZENSCHLÜSSEL
Der Zündkerzenschlüssel "1" dient
zum Aus- und Einbau der Zündkerze.
SPEICHENSCHLÜSSEL
Der Speichenschlüssel "1" dient zum
Festziehen der Speichen.LENKERSCHUTZ
Den Lenkerschutz "1" so einbauen,
dass die Markierung "a" nach vorne
weist.
KRAFTSTOFFTANK-HALTESEIL
Das Kraftstofftank-Halteseil "1" wird
verwendet, um den Kraftstofftank
während der Wartung zu halten.
ABDECKUNG DER
KRAFTSTOFFSCHLAUCH-
KUPPLUNG
Während der Kraftstoffschlauch ang-
eschlossen ist, verhindern die An-
schlussabdeckungen "1" des
Kraftstoffschlauchs das Eintreten von
Schlamm, Staub und anderen Frem-
dkörpern in die Kraftstoffpumpe.
STECKVERBINDER FÜR DEN
ANSCHLUSS OPTIONALER
GERÄTE
Dieser Steckverbinder "1" wird für
den Anschluss eines optionalen Pow-
er Tuner usw. verwendet.
Wenn kein optionales Gerät oder
ähnliches angeschlossen ist, die
Anschlussklemme mit dem Origi-
nal-Steckverbinder "2" verbinden.
Vor dem Ausbau dieses Steck-
verbinders jegliche an ihm haften-
den Schmutz- oder Wasserreste
gründlich abwischen.
WICHTIGE
INFORMATIONEN
VORBEREITUNG FÜR AUSBAU
UND ZERLEGUNG
1. Vor dem Ausbau oder Zerlegen
der Bauteile und -gruppen sämtli-
chen Schmutz, Schlamm, Staub
und andere Fremdkörper entfern-
en.
• Vor dem Abspritzen des Fah-
rzeugs mit Wasser folgende Bau-
teile entsprechend abdecken.
Belüftungskanal
Auspuffrohrmündung
Ablassbohrung an der rechten
Seite des Zylinderkopfes
Öffnung an der Unterseite des
Wasserpumpengehäuses
2. Nur geeignete Werkzeuge und
Reinigungsmittel verwenden. Sie-
he unter "SPEZIAL-
WERKZEUGE".
Bauteil Teilenummer
YZ Power Tuner 33D-859C0-10
Der YZ Power Tuner ist optional er-
hältlich.

1-10

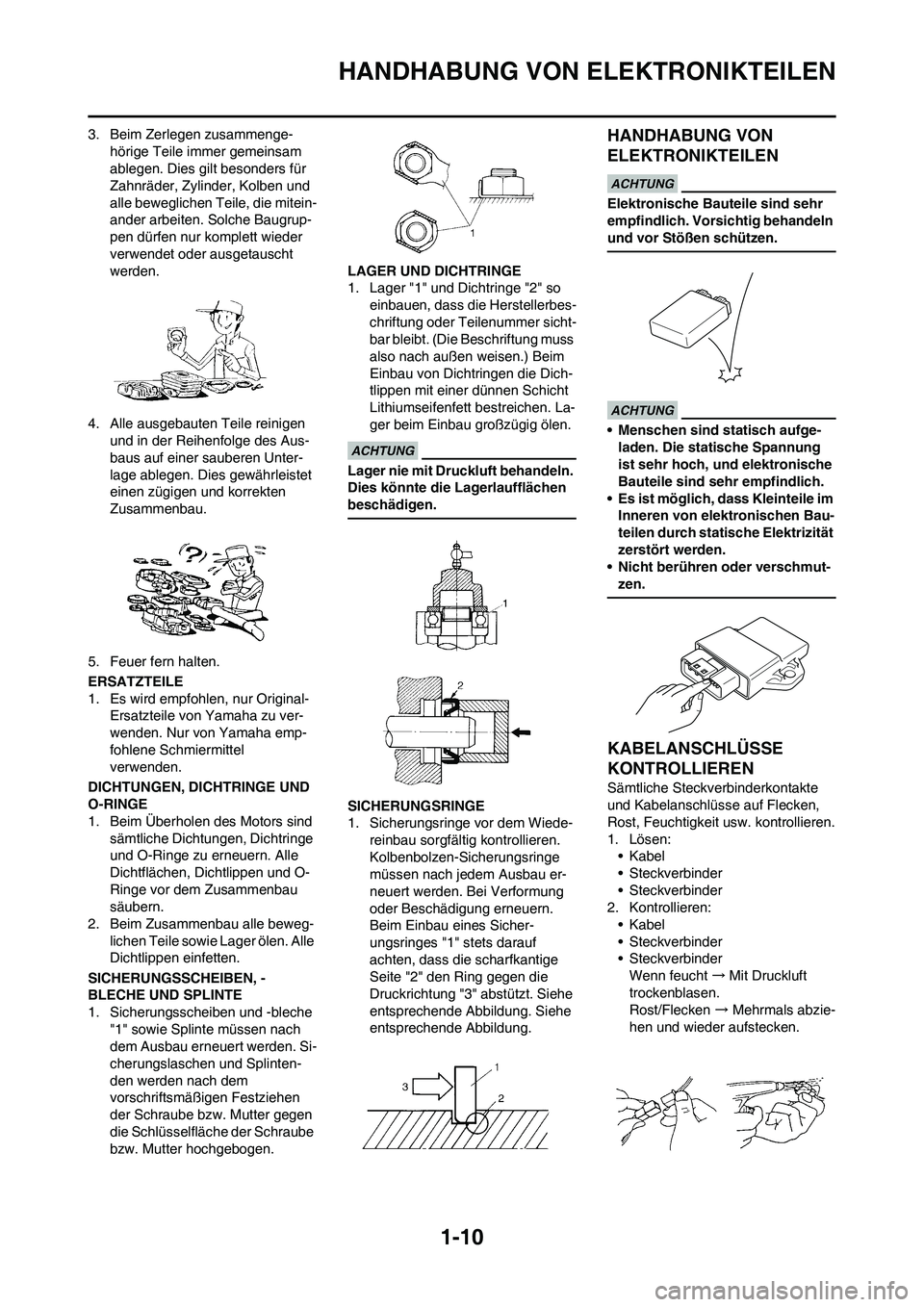

HANDHABUNG VON ELEKTRONIKTEILEN
3. Beim Zerlegen zusammenge-
hörige Teile immer gemeinsam
ablegen. Dies gilt besonders für
Zahnräder, Zylinder, Kolben und
alle beweglichen Teile, die mitein-
ander arbeiten. Solche Baugrup-
pen dürfen nur komplett wieder
verwendet oder ausgetauscht
werden.
4. Alle ausgebauten Teile reinigen
und in der Reihenfolge des Aus-
baus auf einer sauberen Unter-
lage ablegen. Dies gewährleistet
einen zügigen und korrekten
Zusammenbau.
5. Feuer fern halten.
ERSATZTEILE
1. Es wird empfohlen, nur Original-
Ersatzteile von Yamaha zu ver-
wenden. Nur von Yamaha emp-
fohlene Schmiermittel
verwenden.
DICHTUNGEN, DICHTRINGE UND
O-RINGE
1. Beim Überholen des Motors sind
sämtliche Dichtungen, Dichtringe
und O-Ringe zu erneuern. Alle
Dichtflächen, Dichtlippen und O-
Ringe vor dem Zusammenbau
säubern.
2. Beim Zusammenbau alle beweg-
lichen Teile sowie Lager ölen. Alle
Dichtlippen einfetten.
SICHERUNGSSCHEIBEN, -
BLECHE UND SPLINTE
1. Sicherungsscheiben und -bleche
"1" sowie Splinte müssen nach
dem Ausbau erneuert werden. Si-
cherungslaschen und Splinten-
den werden nach dem
vorschriftsmäßigen Festziehen
der Schraube bzw. Mutter gegen
die Schlüsselfläche der Schraube
bzw. Mutter hochgebogen.LAGER UND DICHTRINGE
1. Lager "1" und Dichtringe "2" so
einbauen, dass die Herstellerbes-
chriftung oder Teilenummer sicht-
bar bleibt. (Die Beschriftung muss
also nach außen weisen.) Beim
Einbau von Dichtringen die Dich-
tlippen mit einer dünnen Schicht
Lithiumseifenfett bestreichen. La-
ger beim Einbau großzügig ölen.
Lager nie mit Druckluft behandeln.
Dies könnte die Lagerlaufflächen
beschädigen.
SICHERUNGSRINGE
1. Sicherungsringe vor dem Wiede-
reinbau sorgfältig kontrollieren.
Kolbenbolzen-Sicherungsringe
müssen nach jedem Ausbau er-
neuert werden. Bei Verformung
oder Beschädigung erneuern.
Beim Einbau eines Sicher-
ungsringes "1" stets darauf
achten, dass die scharfkantige
Seite "2" den Ring gegen die
Druckrichtung "3" abstützt. Siehe
entsprechende Abbildung. Siehe
entsprechende Abbildung.
HANDHABUNG VON
ELEKTRONIKTEILEN
Elektronische Bauteile sind sehr
empfindlich. Vorsichtig behandeln
und vor Stößen schützen.
• Menschen sind statisch aufge-
laden. Die statische Spannung
ist sehr hoch, und elektronische
Bauteile sind sehr empfindlich.
• Es ist möglich, dass Kleinteile im
Inneren von elektronischen Bau-
teilen durch statische Elektrizität
zerstört werden.
• Nicht berühren oder verschmut-
zen.
KABELANSCHLÜSSE
KONTROLLIEREN
Sämtliche Steckverbinderkontakte
und Kabelanschlüsse auf Flecken,
Rost, Feuchtigkeit usw. kontrollieren.
1. Lösen:
• Kabel
• Steckverbinder
• Steckverbinder
2. Kontrollieren:
• Kabel
• Steckverbinder
• Steckverbinder
Wenn feucht → Mit Druckluft
trockenblasen.
Rost/Flecken → Mehrmals abzie-
hen und wieder aufstecken.

1-11

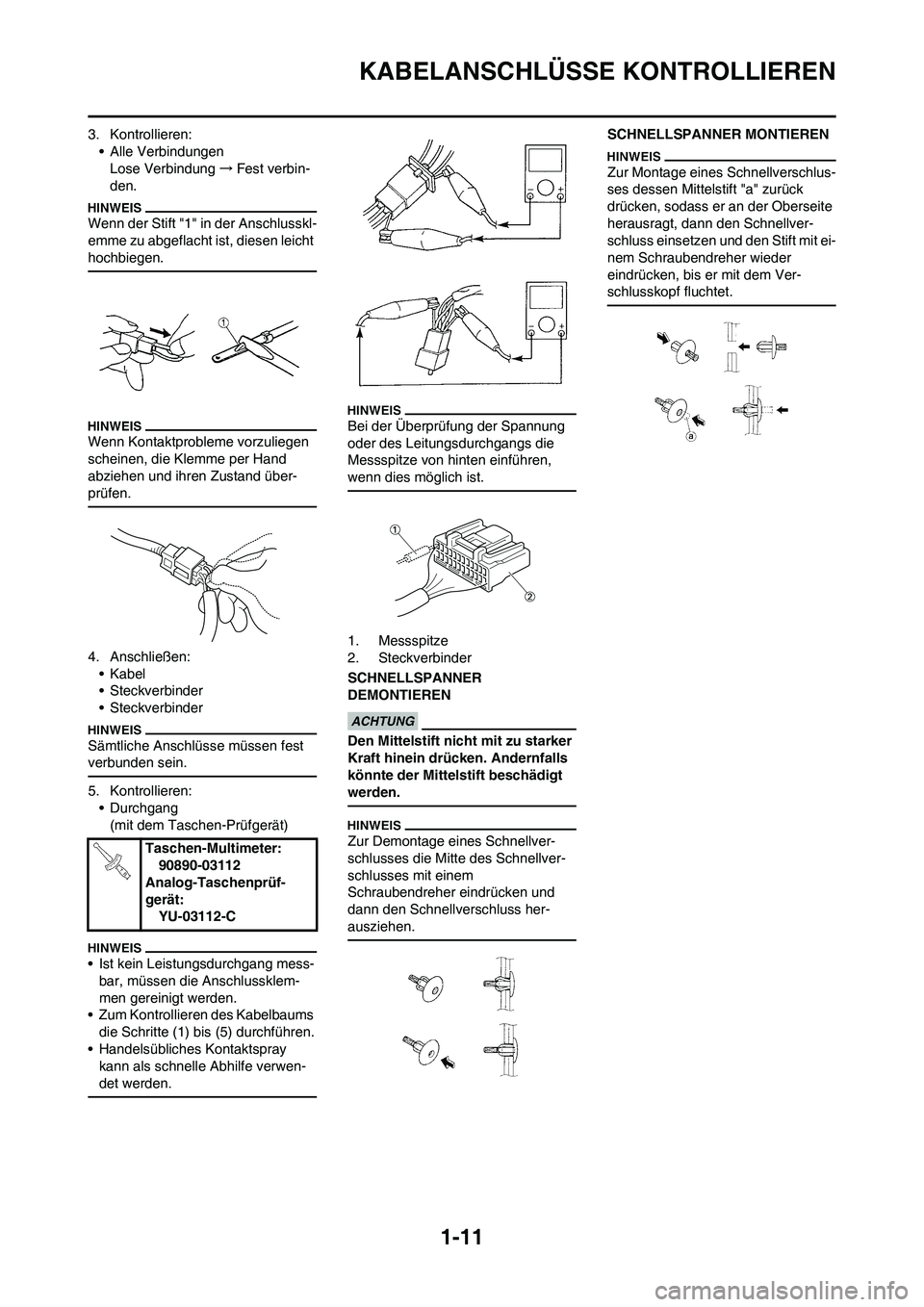

KABELANSCHLÜSSE KONTROLLIEREN
3. Kontrollieren:
• Alle Verbindungen
Lose Verbindung→Fest verbin-
den.
Wenn der Stift "1" in der Anschlusskl-
emme zu abgeflacht ist, diesen leicht
hochbiegen.
Wenn Kontaktprobleme vorzuliegen
scheinen, die Klemme per Hand
abziehen und ihren Zustand über-
prüfen.
4. Anschließen:
• Kabel
• Steckverbinder
• Steckverbinder
Sämtliche Anschlüsse müssen fest
verbunden sein.
5. Kontrollieren:
• Durchgang
(mit dem Taschen-Prüfgerät)
• Ist kein Leistungsdurchgang mess-
bar, müssen die Anschlussklem-
men gereinigt werden.
• Zum Kontrollieren des Kabelbaums
die Schritte (1) bis (5) durchführen.
• Handelsübliches Kontaktspray
kann als schnelle Abhilfe verwen-
det werden.
Bei der Überprüfung der Spannung
oder des Leitungsdurchgangs die
Messspitze von hinten einführen,
wenn dies möglich ist.
1. Messspitze
2. Steckverbinder
SCHNELLSPANNER
DEMONTIEREN
Den Mittelstift nicht mit zu starker
Kraft hinein drücken. Andernfalls
könnte der Mittelstift beschädigt
werden.
Zur Demontage eines Schnellver-
schlusses die Mitte des Schnellver-
schlusses mit einem
Schraubendreher eindrücken und
dann den Schnellverschluss her-
ausziehen.
SCHNELLSPANNER MONTIEREN
Zur Montage eines Schnellverschlus-
ses dessen Mittelstift "a" zurück
drücken, sodass er an der Oberseite
herausragt, dann den Schnellver-
schluss einsetzen und den Stift mit ei-
nem Schraubendreher wieder
eindrücken, bis er mit dem Ver-
schlusskopf fluchtet.
Taschen-Multimeter:
90890-03112
Analog-Taschenprüf-
gerät:
YU-03112-C

1-12

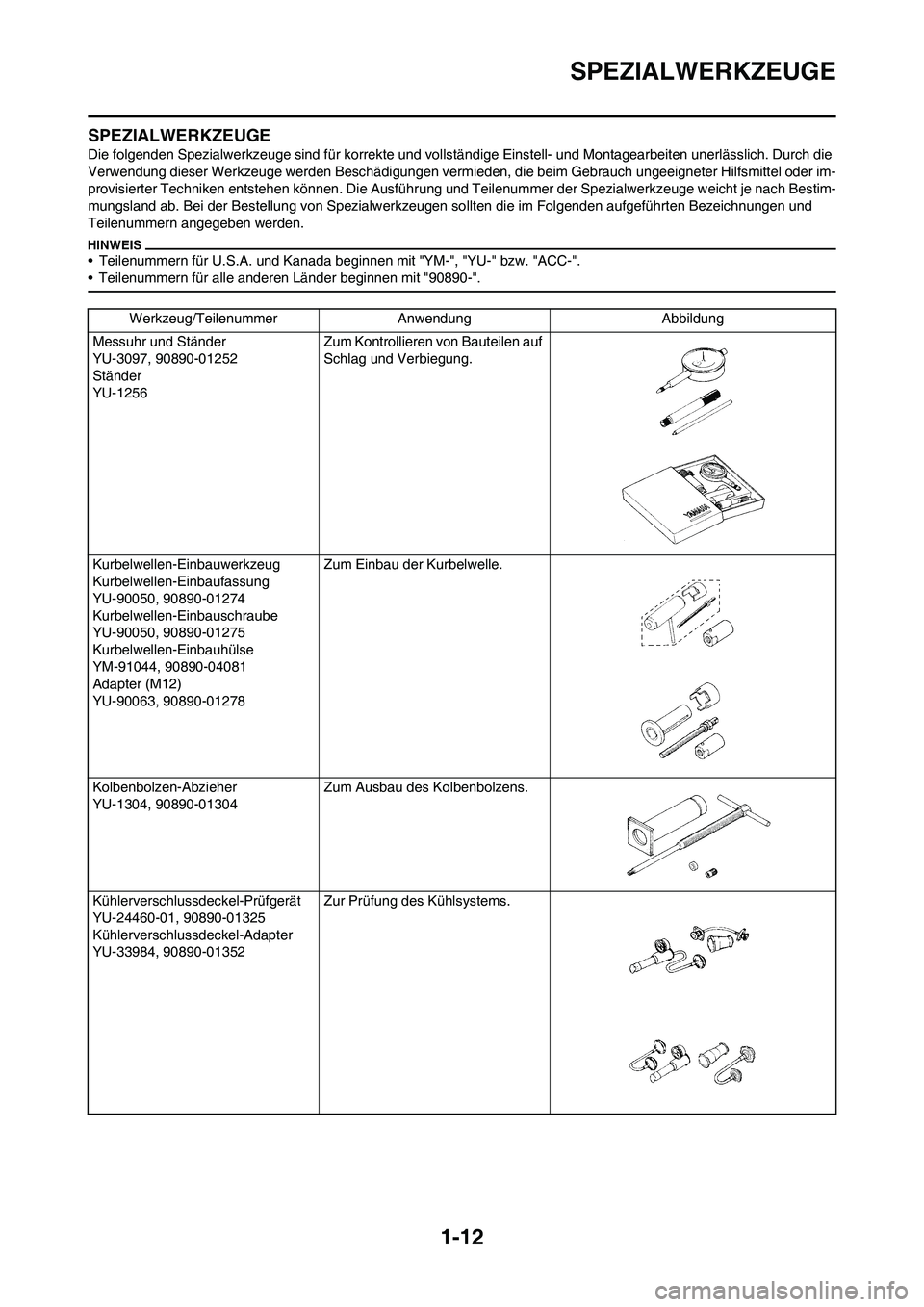

SPEZIALWERKZEUGE
SPEZIALWERKZEUGE
Die folgenden Spezialwerkzeuge sind für korrekte und vollständige Einstell- und Montagearbeiten unerlässlich. Durch die
Verwendung dieser Werkzeuge werden Beschädigungen vermieden, die beim Gebrauch ungeeigneter Hilfsmittel oder im-
provisierter Techniken entstehen können. Die Ausführung und Teilenummer der Spezialwerkzeuge weicht je nach Bestim-
mungsland ab. Bei der Bestellung von Spezialwerkzeugen sollten die im Folgenden aufgeführten Bezeichnungen und
Teilenummern angegeben werden.
• Teilenummern für U.S.A. und Kanada beginnen mit "YM-", "YU-" bzw. "ACC-".
• Teilenummern für alle anderen Länder beginnen mit "90890-".
Werkzeug/Teilenummer Anwendung Abbildung
Messuhr und Ständer
YU-3097, 90890-01252
Ständer
YU-1256Zum Kontrollieren von Bauteilen auf
Schlag und Verbiegung.
Kurbelwellen-Einbauwerkzeug
Kurbelwellen-Einbaufassung
YU-90050, 90890-01274
Kurbelwellen-Einbauschraube
YU-90050, 90890-01275
Kurbelwellen-Einbauhülse
YM-91044, 90890-04081
Adapter (M12)
YU-90063, 90890-01278Zum Einbau der Kurbelwelle.
Kolbenbolzen-Abzieher
YU-1304, 90890-01304 Zum Ausbau des Kolbenbolzens.
Kühlerverschlussdeckel-Prüfgerät
YU-24460-01, 90890-01325
Kühlerverschlussdeckel-Adapter
YU-33984, 90890-01352Zur Prüfung des Kühlsystems.
