CARACTERISTIQUES DU CHÂSSIS
2-10
Frein avant
Type Frein monodisque
Commande À la main droite
Frein à disque avant
Diamètre extérieur du disque  épaisseur 250.0  3.0 mm (9.84  0.12 in)
Épaisseur minimum de disque de frein 2.5 mm (0.10 in)
Épaisseur de garniture de plaquette de frein
(côté intérieur) 4.4 mm (0.17 in)
Limite 1.0 mm (0.04 in)
Épaisseur de garniture de plaquette de frein
(côté extérieur) 4.4 mm (0.17 in)
Limite 1.0 mm (0.04 in)
Diamètre intérieur de maître cylindre 9.52 mm (0.37 in)
Diamètre intérieur de cylindre d’étrier 22.65 mm  2 (0.89 in  2)
Liquide de frein spécifié DOT 4
Frein arrière
Type Frein monodisque
Commande Au pied droit
Frein à disque arrière
Diamètre extérieur du disque  épaisseur 245.0  4.0 mm (9.65  0.16 in)
Épaisseur minimum de disque de frein 3.5 mm (0.14 in)
Déformation maximum de disque de frein 0.15 mm (0.0059 in)
Épaisseur de garniture de plaquette de frein
(côté intérieur) 6.4 mm (0.25 in)
Limite 1.0 mm (0.04 in)
Épaisseur de garniture de plaquette de frein
(côté extérieur) 6.4 mm (0.25 in)
Limite 1.0 mm (0.04 in)
Diamètre intérieur de maître cylindre 11.0 mm (0.43 in)
Diamètre intérieur de cylindre d’étrier 25.40 mm  1 (1.00 in  1)
Liquide de frein spécifié DOT 4
Direction
Type de roulement de direction Roulement
Angle du centre au blocage (gauche) 43.0 °
Angle du centre au blocage (droit) 43.0 °
Suspension avant
Type Fourche télescopique
Type de ressort/amortisseur Ressort hélicoïdal / amortisseur hydraulique
Débattement de fourche 310.0 mm (12.20 in)
Longueur libre de ressort de fourche 497.0 mm (19.57 in)
Limite 492.0 mm (19.37 in)
Longueur mont 497.0 mm (19.57 in)
Raideur du ressort K1 4.90 N/mm (0.50 kgf/mm, 27.98 lbf/in) (USA)
(CAN)
4.70 N/mm (0.48 kgf/mm, 26.84 lbf/in) (EUR)
(JPN) (AUS) (NZL) (ZAF)
Course du ressort K1 0.0–310.0 mm (0.00–12.20 in)
Diamètre extérieur de tube de fourche 48.0 mm (1.89 in)
Limite du cintrage de tube de fourche 0.2 mm (0.01 in)
Ressort optionnel disponible Oui
Huile recommandée Huile de suspension S1

CARACTERISTIQUES DU CHÂSSIS
2-11
Quantité 531.0 cm3 (17.95 US.oz, 18.73 Imp.oz) (USA)
(CAN)
551.0 cm
3 (18.63 US.oz, 19.43 Imp.oz) (EUR)
(JPN) (AUS) (NZL) (ZAF)
Positions de réglage d’amortissement à la détente
* Position dans laquelle le dispositif de réglage
est serré à la main
Minimum Dévisser de 20 déclics.*
Standard Dévisser de 8 déclics.*
Maximum (dure) Serrer à la main.
Positions de réglage d’amortissement à la compression
* Position dans laquelle le dispositif de réglage
est serré à la main
Minimum Dévisser de 20 déclics.*
Standard Dévisser de 9 déclics.* (USA) (CAN)
Dévisser de 8 déclics.* (EUR) (JPN) (AUS)
(NZL) (ZAF)
Maximum (dure) Serrer à la main.
Suspension arrière
Type Bras oscillant (suspension à bras)
Type de ressort/amortisseur Ressort hélicoïdal / amortisseur hydraulique et
à gaz
Débattement de l’ensemble amortisseur arrière 132.0 mm (5.20 in)
Longueur libre 275.0 mm (10.83 in)
Raideur du ressort K1 58.00 N/mm (5.91 kgf/mm, 331.18 lbf/in) (USA)
(CAN)
56.00 N/mm (5.71 kgf/mm, 319.76 lbf/in) (EUR)
(JPN) (AUS) (NZL) (ZAF)
Course du ressort K1 0.0–150.0 mm (0.00–5.91 in)
Ressort optionnel disponible Oui
Pression de gaz / air (STD) 980 kPa (9.8 kgf/cm
2, 139.4 psi)
Longueur du ressort monté
Minimum Position à laquelle le ressort est tourné à
1.5 mm (0.06 in) de sa longueur libre.
Standard Position à laquelle le ressort est tourné à
10 mm (0.39 mm) de sa longueur libre.
Maximum Position à laquelle le ressort est tourné à
18 mm (0.71 in) de sa longueur libre.
Positions de réglage d’amortissement à la détente
* Position dans laquelle le dispositif de réglage
est serré à la main
Minimum Dévisser de 30 déclics.*
Standard Dévisser de 14 déclics.* (USA) (CAN)
Dévisser de 12 déclics.* (EUR) (JPN) (AUS)
(NZL) (ZAF)
Maximum Serrer à la main.

CARACTERISTIQUES DU CHÂSSIS
2-12
Réglage de l’amortissement à la compression
(pour un amortissement rapide)
* Position dans laquelle le dispositif de réglage
est serré à la main
Minimum Dévissé 2 tour*
Standard Dévissé 1-1/2 tour* (USA) (CAN)
Dévissé 1-1/8 tour* (EUR) (JPN) (AUS) (NZL)
(ZAF)
Maximum Serrer à la main.
Réglage de l’amortissement à la compression
(pour un amortissement lent)
* Position dans laquelle le dispositif de réglage
est serré à la main
Minimum Dévisser de 20 déclics.*
Standard Dévisser de 12 déclics.* (USA) (CAN)
Dévisser de 10 déclics.* (EUR) (JPN) (AUS)
(NZL) (ZAF)
Maximum Serrer à la main.
Bras oscillant
Limite de jeu à l’extrémité du bras oscillant
(radial) 1.0 mm (0.04 in)
Limite de jeu à l’extrémité du bras oscillant
(axial) 0.2–0.9 mm (0.01–0.04 in)
Chaîne de transmission
Type / fabricant 520DMA2-SDH/DAIDO
Nombre de maillons 114
Tension de la chaîne de transmission 50–60 mm (1.97–2.36 in)
Longueur limite de 15 maillons 242.9 mm (9.56 in)

CARACTERISTIQUES ELECTRIQUES
2-13
FAS1SL1055
CARACTERISTIQUES ELECTRIQUES
Tension
Tension du système électrique 12 V
Système d’allumage
Système d’allumage TCI
Système de correction d'avance Numérique
Avance 10.0 ° à 2000 tr/mn
Boîtier de commande électronique (ECU)
Modèle/fabricant 1SL0/YAMAHA (USA) (CAN)
1SL1/YAMAHA (EUR) (JPN) (AUS)
(NZL)(ZAF)
Bobine d’allumage
Longueur d’étincelle d’allumage minimum 6.0 mm (0.24 in)
Résistance du primaire de la bobine 2.16–2.64 
Résistance du secondaire de la bobine 8.64–12.96 k
Alternateur
Sortie standard 14.0 V, 95 W à 5000 tr/mn
Résistance de la bobine de stator 0.624–0.936 
Redresseur / régulateur
Type de régulateur Par court-circuit semi-conducteur
Tension régulée 14.1–14.9 V
Capacité du redresseur (CC) 23.0 A

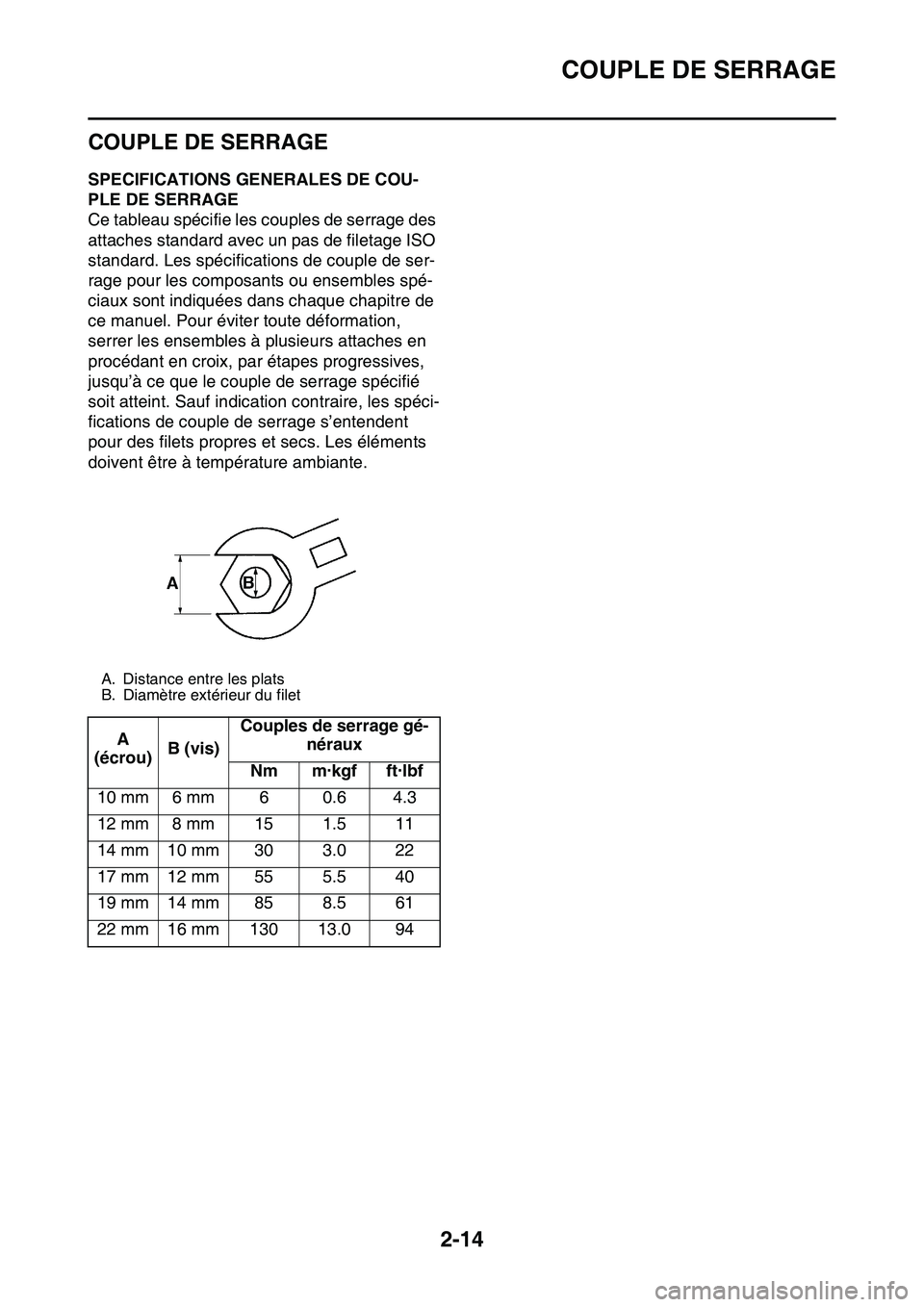

COUPLE DE SERRAGE
2-14
FAS20320
COUPLE DE SERRAGE
FAS1SL1056SPECIFICATIONS GENERALES DE COU-
PLE DE SERRAGE
Ce tableau spécifie les couples de serrage des
attaches standard avec un pas de filetage ISO
standard. Les spécifications de couple de ser-
rage pour les composants ou ensembles spé-
ciaux sont indiquées dans chaque chapitre de
ce manuel. Pour éviter toute déformation,
serrer les ensembles à plusieurs attaches en
procédant en croix, par étapes progressives,
jusqu’à ce que le couple de serrage spécifié
soit atteint. Sauf indication contraire, les spéci-
fications de couple de serrage s’entendent
pour des filets propres et secs. Les éléments
doivent être à température ambiante.
A. Distance entre les plats
B. Diamètre extérieur du filet
A
(écrou)B (vis)Couples de serrage gé-
néraux
Nm m·kgf ft·lbf
10 mm 6 mm 6 0.6 4.3
12 mm 8 mm 15 1.5 11
14 mm 10 mm 30 3.0 22
17 mm 12 mm 55 5.5 40
19 mm 14 mm 85 8.5 61
22 mm 16 mm 130 13.0 94

COUPLE DE SERRAGE
2-15

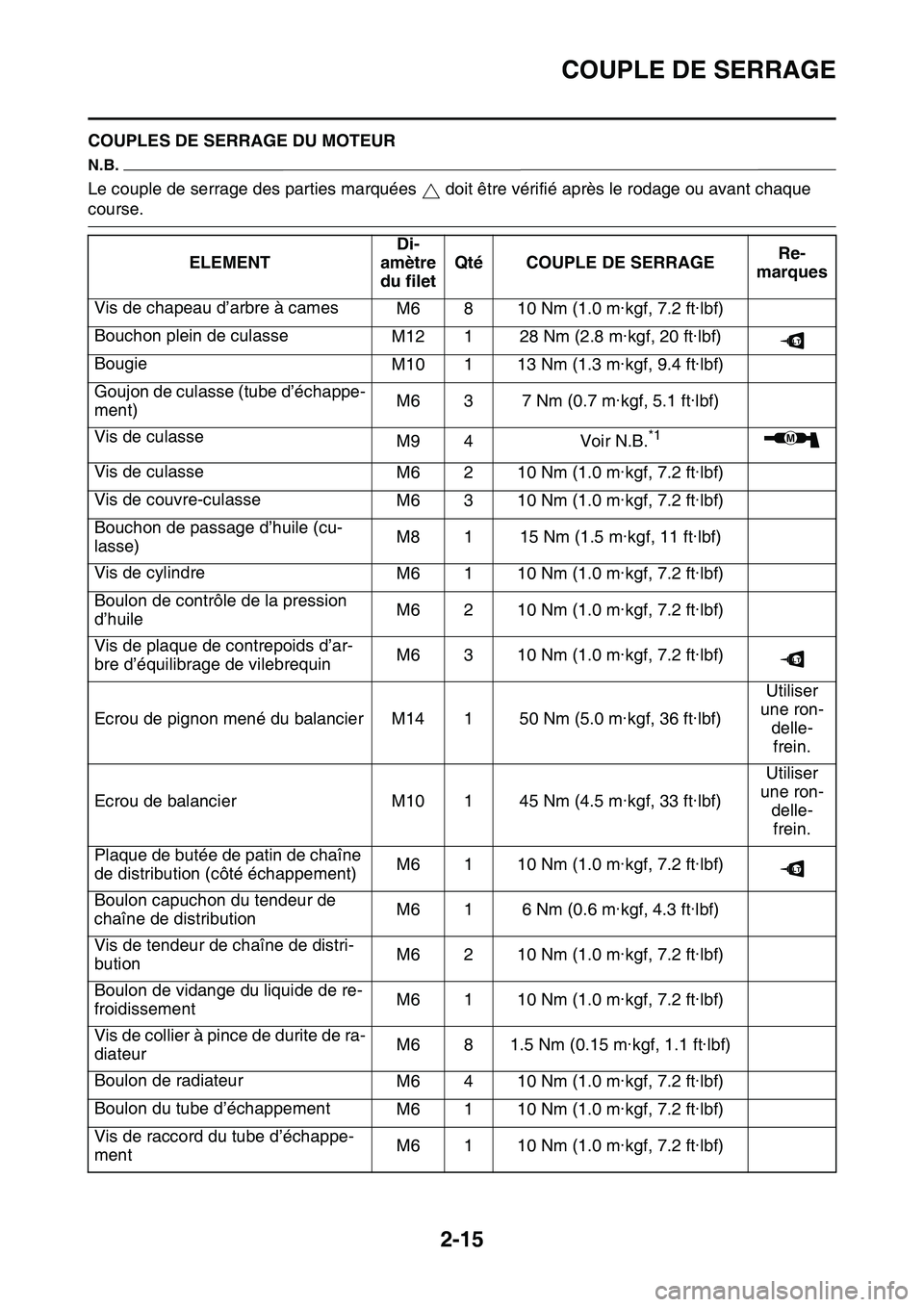

FAS1SL1057COUPLES DE SERRAGE DU MOTEUR
N.B.
Le couple de serrage des parties marquées doit être vérifié après le rodage ou avant chaque
course.
ELEMENTDi-
amètre
du filetQté COUPLE DE SERRAGERe-
marques
Vis de chapeau d’arbre à cames
M6 8 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bouchon plein de culasse
M12 1 28 Nm (2.8 m·kgf, 20 ft·lbf)
Bougie
M10 1 13 Nm (1.3 m·kgf, 9.4 ft·lbf)
Goujon de culasse (tube d’échappe-
ment)M6 3 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de culasse

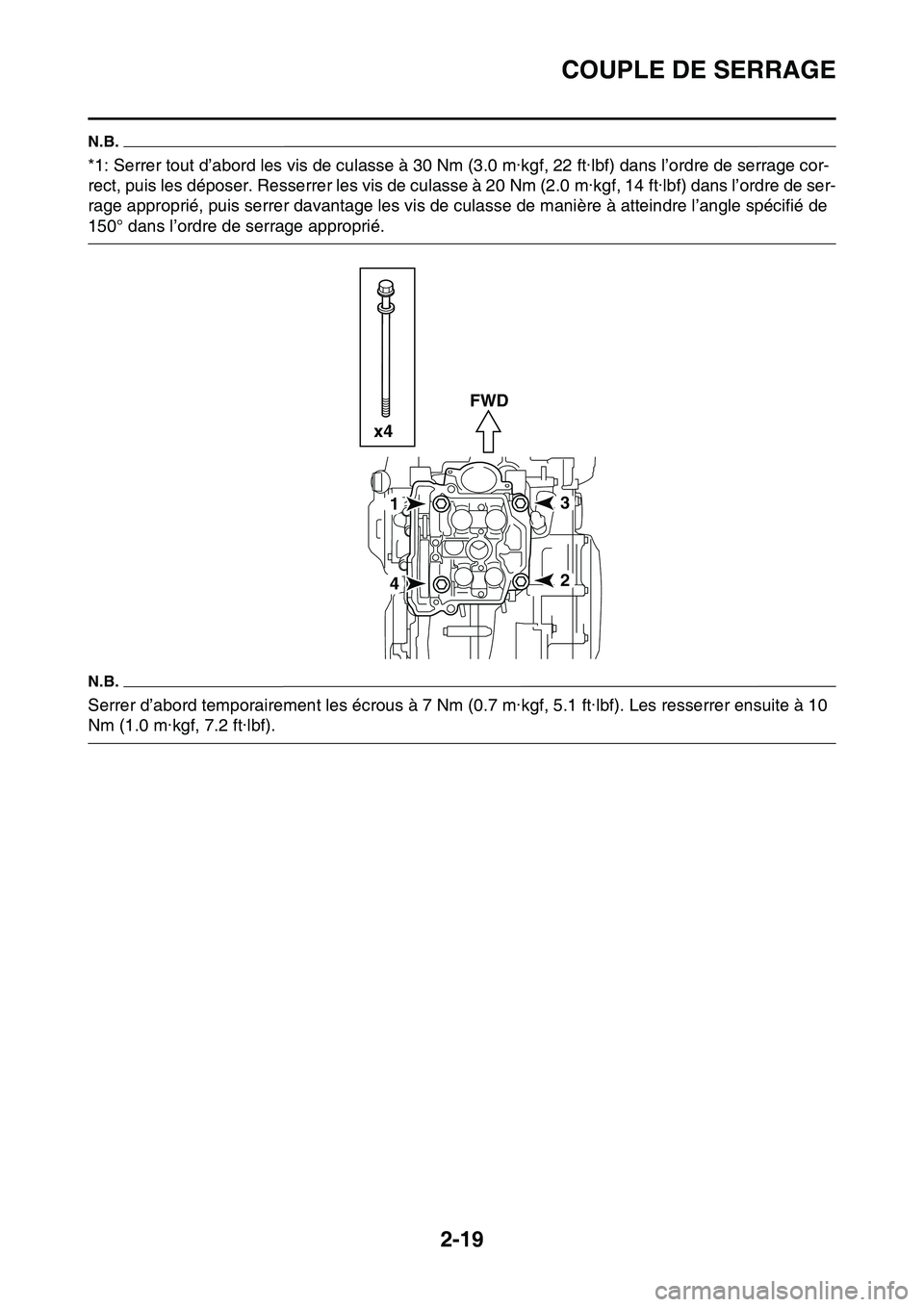

M9 4 Voir N.B.
*1
Vis de culasse
M6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de couvre-culasse
M6 3 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bouchon de passage d’huile (cu-
lasse)M8 1 15 Nm (1.5 m·kgf, 11 ft·lbf)
Vis de cylindre
M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de contrôle de la pression
d’huileM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de plaque de contrepoids d’ar-
bre d’équilibrage de vilebrequinM6 3 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Ecrou de pignon mené du balancier M14 1 50 Nm (5.0 m·kgf, 36 ft·lbf)Utiliser
une ron-
delle-
frein.
Ecrou de balancier M10 1 45 Nm (4.5 m·kgf, 33 ft·lbf)Utiliser
une ron-
delle-
frein.
Plaque de butée de patin de chaîne
de distribution (côté échappement)M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon capuchon du tendeur de
chaîne de distributionM6 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Vis de tendeur de chaîne de distri-
butionM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de vidange du liquide de re-
froidissementM6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de collier à pince de durite de ra-
diateurM6 8 1.5 Nm (0.15 m·kgf, 1.1 ft·lbf)
Boulon de radiateur
M6 4 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon du tube d’échappement
M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de raccord du tube d’échappe-
ment M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
LT
M
LT
LT

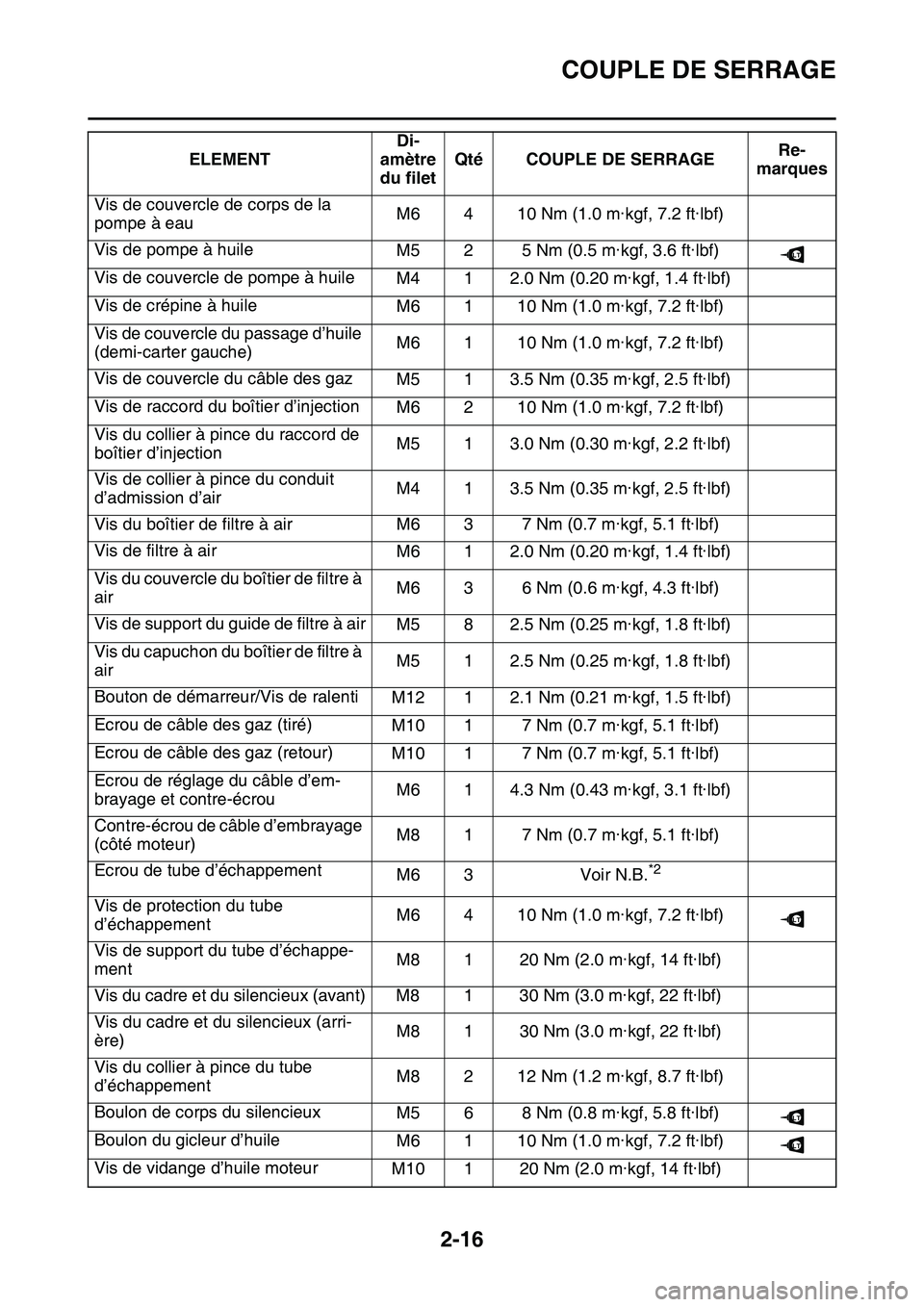

COUPLE DE SERRAGE
2-16
Vis de couvercle de corps de la
pompe à eauM6 4 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de pompe à huile M5 2 5 Nm (0.5 m·kgf, 3.6 ft·lbf)
Vis de couvercle de pompe à huile M4 1 2.0 Nm (0.20 m·kgf, 1.4 ft·lbf)
Vis de crépine à huile M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de couvercle du passage d’huile
(demi-carter gauche) M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de couvercle du câble des gaz M5 1 3.5 Nm (0.35 m·kgf, 2.5 ft·lbf)
Vis de raccord du boîtier d’injection M6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis du collier à pince du raccord de
boîtier d’injection M5 1 3.0 Nm (0.30 m·kgf, 2.2 ft·lbf)
Vis de collier à pince du conduit
d’admission d’air M4 1 3.5 Nm (0.35 m·kgf, 2.5 ft·lbf)
Vis du boîtier de filtre à air M6 3 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de filtre à air M6 1 2.0 Nm (0.20 m·kgf, 1.4 ft·lbf)
Vis du couvercle du boîtier de filtre à
air M6 3 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Vis de support du guide de filtre à air M5 8 2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Vis du capuchon du boîtier de filtre à
air M5 1 2.5 Nm (0.25 m·kgf, 1.8 ft·lbf)
Bouton de démarreur/Vis de ralenti M12 1 2.1 Nm (0.21 m·kgf, 1.5 ft·lbf)
Ecrou de câble des gaz (tiré) M10 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Ecrou de câble des gaz (retour) M10 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Ecrou de réglage du câble d’em-
brayage et contre-écrou M6 1 4.3 Nm (0.43 m·kgf, 3.1 ft·lbf)
Contre-écrou de câble d’embrayage
(côté moteur) M8 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Ecrou de tube d’échappement M6 3Voir N.B.
*2
Vis de protection du tube
d’échappement M6 4 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de support du tube d’échappe-
ment M8 1 20 Nm (2.0 m·kgf, 14 ft·lbf)
Vis du cadre et du silencieux (avant) M8 1 30 Nm (3.0 m·kgf, 22 ft·lbf)
Vis du cadre et du silencieux (arri-
ère) M8 1 30 Nm (3.0 m·kgf, 22 ft·lbf)
Vis du collier à pince du tube
d’échappement M8 2 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Boulon de corps du silencieux M5 6 8 Nm (0.8 m·kgf, 5.8 ft·lbf)
Boulon du gicleur d’huile M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de vidange d’huile moteur M10 1 20 Nm (2.0 m·kgf, 14 ft·lbf)
ELEMENT
Di-
amètre
du filet Qté COUPLE DE SERRAGE
Re-
marques
LT
LT
LT
LT

COUPLE DE SERRAGE
2-17
Vis du carter moteur
M6 12 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Vis de patte de bridage de câble
d’embrayageM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis d’accès axiale du vilebrequin
M36 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis d’accès de repère d’allumage
M14 1 6 Nm (0.6 m·kgf, 4.3 ft·lbf)
Bouton du cache de pignon de
chaîne de transmissionM6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de retenue de roulement de cart-
er moteurM6 8 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de retenue de roulement de cart-
er moteur (vilebrequin)M8 4 18 Nm (1.8 m·kgf, 13 ft·lbf)Sertis-
sage
Vis de couvercle d’embrayage
M6 7 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de l’hublot de contrôle du
niveau d’huileM6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bouchon du couvercle gauche du
carter moteurM6 7 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bouchon du couvercle droit de cart-
er moteurM6 11 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de cache d’élément de filtre
à huileM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon de l’hublot de contrôle du
niveau d’huileM6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Boulon du guide-rochet de l’arbre de
kickM6 2 12 Nm (1.2 m·kgf, 8.7 ft·lbf)
Vis de pédale de kick
M8 1 33 Nm (3.3 m·kgf, 24 ft·lbf)
Vis de noix de pédale de kick
M6 1 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Ecrou de pignon menant de trans-
mission primaireM20 1 100 Nm (10 m·kgf, 72 ft·lbf)
Vis du ressort d’appui du plateau de
pressionM6 6 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Ecrou de noix d’embrayage
M20 1 75 Nm (7.5 m·kgf, 54 ft·lbf)
Ecrou de pignon menant M20 1 75 Nm (7.5 m·kgf, 54 ft·lbf)Utiliser
une ron-
delle-
frein.
Vis d’arrêt de bague d’étanchéité de
l’arbre secondaireM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Segment
M8 1 30 Nm (3.0 m·kgf, 22 ft·lbf)
Vis de guide de sélection
M6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de doigt de verrouillage
M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis du sélecteur
M6 1 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Ecrou du rotor
M12 1 65 Nm (6.5 m·kgf, 47 ft·lbf) ELEMENTDi-
amètre
du filetQté COUPLE DE SERRAGERe-
marques
LT
LT
LT
LT
LT
LT
LT

COUPLE DE SERRAGE
2-18

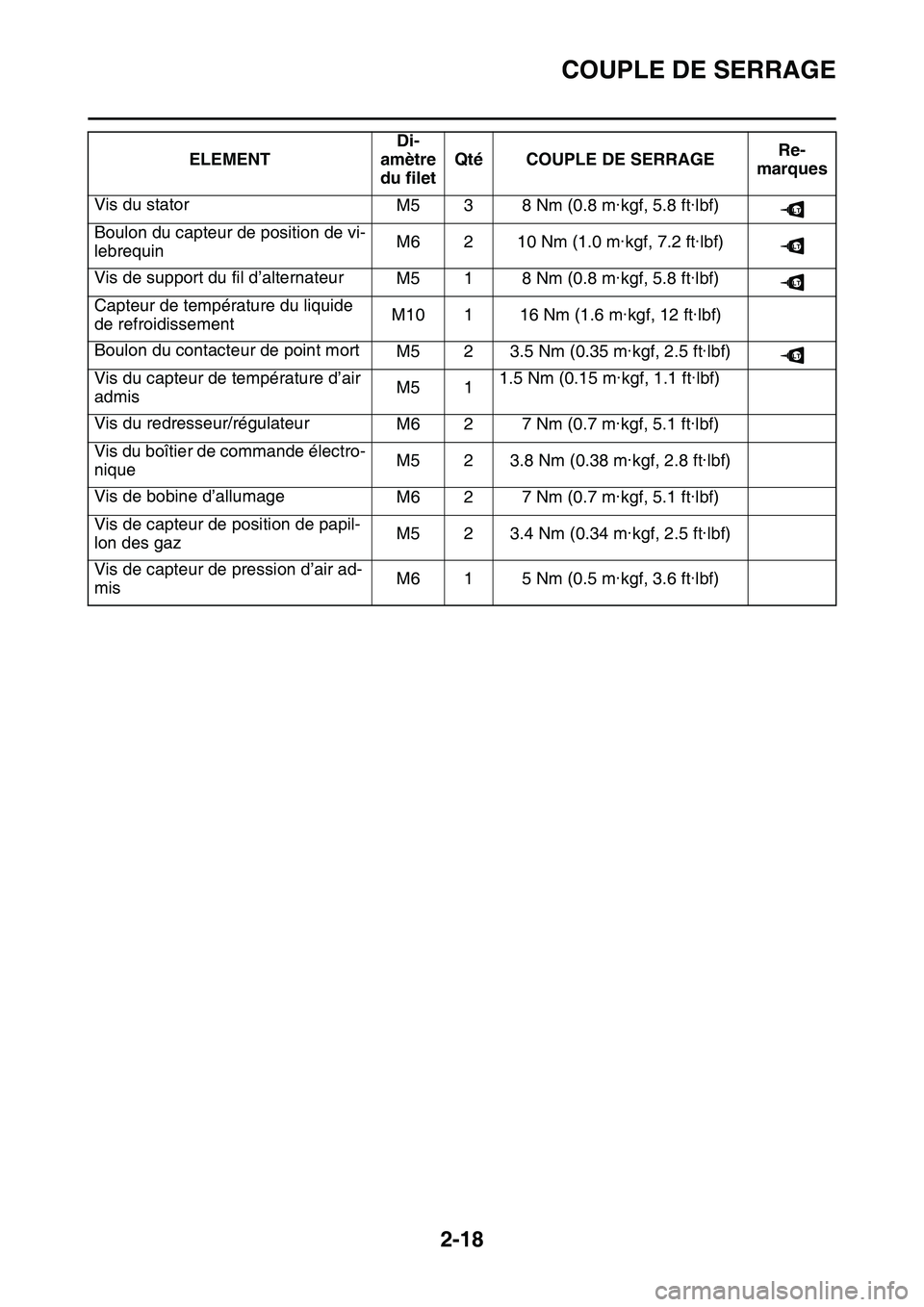

Vis du stator
M5 3 8 Nm (0.8 m·kgf, 5.8 ft·lbf)
Boulon du capteur de position de vi-
lebrequinM6 2 10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Vis de support du fil d’alternateur
M5 1 8 Nm (0.8 m·kgf, 5.8 ft·lbf)
Capteur de température du liquide
de refroidissementM10 1 16 Nm (1.6 m·kgf, 12 ft·lbf)
Boulon du contacteur de point mort
M5 2 3.5 Nm (0.35 m·kgf, 2.5 ft·lbf)
Vis du capteur de température d’air
admisM5 11.5 Nm (0.15 m·kgf, 1.1 ft·lbf)
Vis du redresseur/régulateur
M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis du boîtier de commande électro-
niqueM5 2 3.8 Nm (0.38 m·kgf, 2.8 ft·lbf)
Vis de bobine d’allumage
M6 2 7 Nm (0.7 m·kgf, 5.1 ft·lbf)
Vis de capteur de position de papil-
lon des gazM5 2 3.4 Nm (0.34 m·kgf, 2.5 ft·lbf)
Vis de capteur de pression d’air ad-
misM6 1 5 Nm (0.5 m·kgf, 3.6 ft·lbf) ELEMENTDi-
amètre
du filetQté COUPLE DE SERRAGERe-
marquesLT
LT
LT
LT

COUPLE DE SERRAGE
2-19
N.B.
*1: Serrer tout d’abord les vis de culasse à 30 Nm (3.0 m·kgf, 22 ft·lbf) dans l’ordre de serrage cor-
rect, puis les déposer. Resserrer les vis de culasse à 20 Nm (2.0 m·kgf, 14 ft·lbf) dans l’ordre de ser-
rage approprié, puis serrer davantage les vis de culasse de manière à atteindre l’angle spécifié de
150° dans l’ordre de serrage approprié.
N.B.
Serrer d’abord temporairement les écrous à 7 Nm (0.7 m·kgf, 5.1 ft·lbf). Les resserrer ensuite à 10
Nm (1.0 m·kgf, 7.2 ft·lbf).
FAS1SL1058
1
42
3 x4FWD
