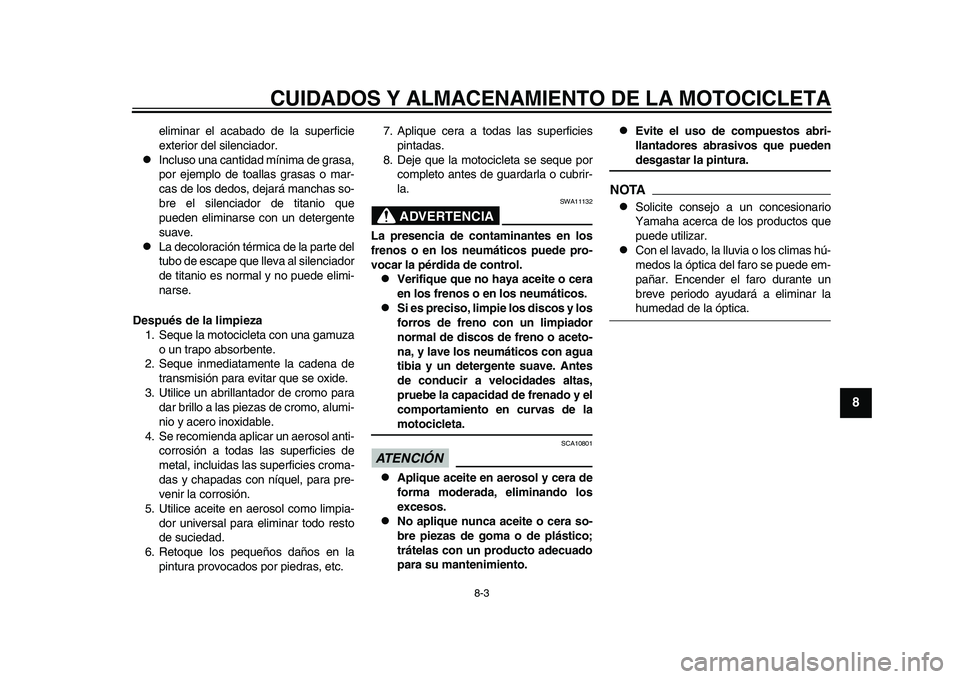

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
8-3
1
2
3
4
5
6
789
10
11
12
eliminar el acabado de la superficie
exterior del silenciador.

Incluso una cantidad mínima de grasa,
por ejemplo de toallas grasas o mar-
cas de los dedos, dejará manchas so-
bre el silenciador de titanio que
pueden eliminarse con un detergente
suave.

La decoloración térmica de la parte del
tubo de escape que lleva al silenciador
de titanio es normal y no puede elimi-
narse.
Después de la limpieza 1. Seque la motocicleta con una gamuza
o un trapo absorbente.
2. Seque inmediatamente la cadena de transmisión para evitar que se oxide.
3. Utilice un abrillantador de cromo para dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable.
4. Se recomienda aplicar un aerosol anti- corrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
5. Utilice aceite en aerosol como limpia- dor universal para eliminar todo resto
de suciedad.
6. Retoque los pequeños daños en la pintura provocados por piedras, etc. 7. Aplique cera a todas las superficies
pintadas.
8. Deje que la motocicleta se seque por completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11132
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.

Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas,
pruebe la capacidad de frenado y el
comportamiento en curvas de lamotocicleta.
ATENCIÓN
SCA10801

Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.

No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.

Evite el uso de compuestos abri-
llantadores abrasivos que puedendesgastar la pintura.
NOTA
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.

Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar lahumedad de la óptica.
2CR-28199-SG.book 3 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

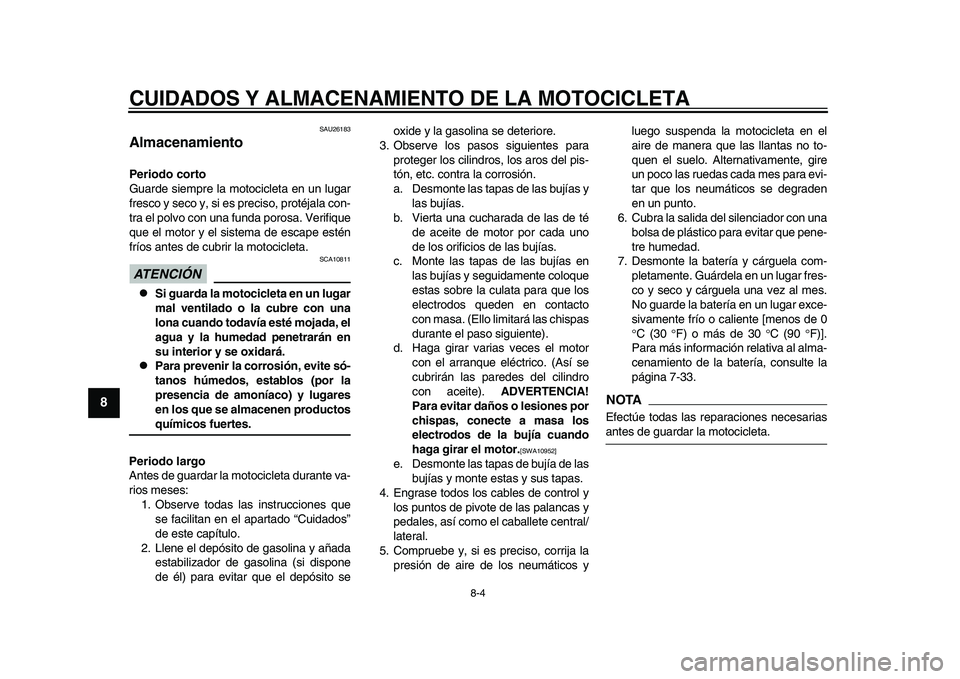

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
8-4
1
2
3
4
5
6
78
9
10
11
12
SAU26183
AlmacenamientoPeriodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.ATENCIÓN
SCA10811

Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.

Para prevenir la corrosión, evite só-
tanos húmedos, es tablos (por la
presencia de amoníaco) y lugares
en los que se almacenen productosquímicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses: 1. Observe todas las instrucciones que se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada estabilizador de gasolina (si dispone
de él) para evitar que el depósito se oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.
a. Desmonte las tapas de las bujías y las bujías.
b. Vierta una cucharada de las de té de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electrodos de la bujía cuando
haga girar el motor.
[SWA10952]
e. Desmonte las tapas de bujía de las bujías y monte estas y sus tapas.
4. Engrase todos los cables de control y los puntos de pivote de las palancas y
pedales, así como el caballete central/
lateral.
5. Compruebe y, si es preciso, corrija la presión de aire de los neumáticos y luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra la salida del silenciador con una bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com- pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
C (30 F) o más de 30 C (90 F)].
Para más información relativa al alma-
cenamiento de la bate ría, consulte la
página 7-33.
NOTAEfectúe todas las repa raciones necesariasantes de guardar la motocicleta.
2CR-28199-SG.book 4 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

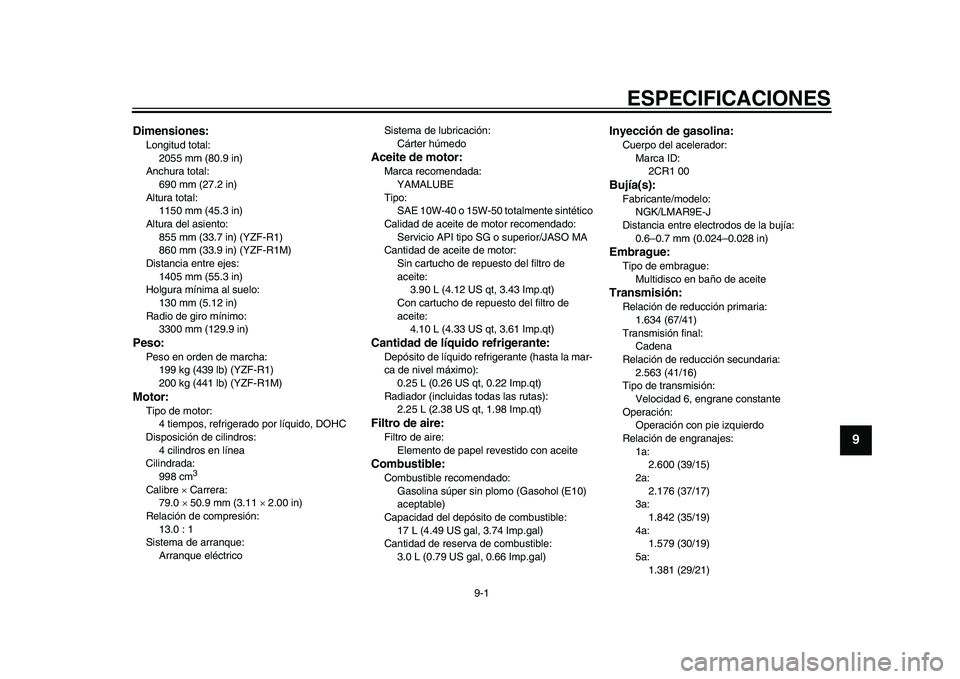

9-1
1
2
3
4
5
6
7
8910
11
12
ESPECIFICACIONES
SAU5091U
Dimensiones:Longitud total:2055 mm (80.9 in)
Anchura total: 690 mm (27.2 in)
Altura total: 1150 mm (45.3 in)
Altura del asiento:
855 mm (33.7 in) (YZF-R1)
860 mm (33.9 in) (YZF-R1M)
Distancia entre ejes:
1405 mm (55.3 in)
Holgura mínima al suelo: 130 mm (5.12 in)
Radio de giro mínimo: 3300 mm (129.9 in)Peso:Peso en orden de marcha:199 kg (439 lb) (YZF-R1)
200 kg (441 lb) (YZF-R1M)Motor:Tipo de motor:
4 tiempos, refrigerad o por líquido, DOHC
Disposición de cilindros:
4 cilindros en línea
Cilindrada: 998 cm
3
Calibre  Carrera:
79.0  50.9 mm (3.11  2.00 in)
Relación de compresión:
13.0 : 1
Sistema de arranque: Arranque eléctrico Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:YAMALUBE
Tipo: SAE 10W-40 o 15W-50 totalmente sintético
Calidad de aceite de motor recomendado:
Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin cartucho de repuesto del filtro de
aceite:
3.90 L (4.12 US qt, 3.43 Imp.qt)
Con cartucho de repuesto del filtro de
aceite:
4.10 L (4.33 US qt, 3.61 Imp.qt)Cantidad de líquido refrigerante:Depósito de líquido refrigerante (hasta la mar-
ca de nivel máximo): 0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidas todas las rutas): 2.25 L (2.38 US qt, 1.98 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:Gasolina súper sin plomo (Gasohol (E10)
aceptable)
Capacidad del depósito de combustible: 17 L (4.49 US gal, 3.74 Imp.gal)
Cantidad de reserva de combustible:
3.0 L (0.79 US gal, 0.66 Imp.gal)
Inyección de gasolina:Cuerpo del acelerador:Marca ID:2CR1 00Bujía(s):Fabricante/modelo: NGK/LMAR9E-J
Distancia entre elec trodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague: Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:
1.634 (67/41)
Transmisión final: Cadena
Relación de reducción secundaria: 2.563 (41/16)
Tipo de transmisión:
Velocidad 6, engrane constante
Operación: Operación con pie izquierdo
Relación de engranajes: 1a:2.600 (39/15)
2a: 2.176 (37/17)
3a:
1.842 (35/19)
4a: 1.579 (30/19)
5a: 1.381 (29/21)
2CR-28199-SG.book 1 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

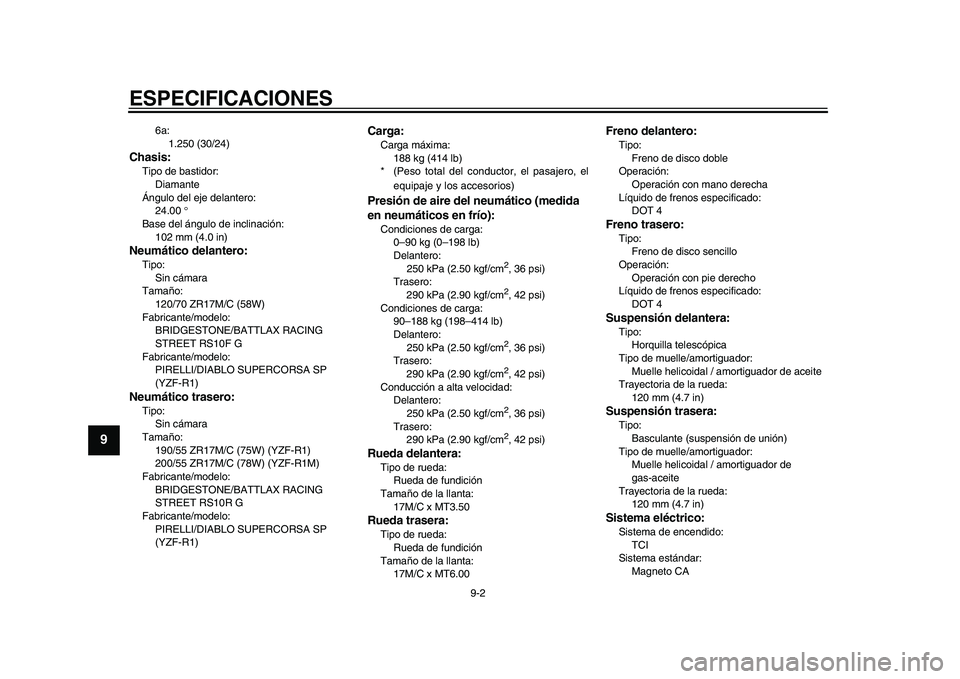

ESPECIFICACIONES
9-2
1
2
3
4
5
6
7
89
10
11
12
6a: 1.250 (30/24)
Chasis:Tipo de bastidor: Diamante
Ángulo del eje delantero: 24.00 
Base del ángulo de inclinación:
102 mm (4.0 in)Neumático delantero:Tipo:Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo: BRIDGESTONE/BATTLAX RACING
STREET RS10F G
Fabricante/modelo: PIRELLI/DIABLO SUPERCORSA SP
(YZF-R1)Neumático trasero:Tipo:
Sin cámara
Tamaño:
190/55 ZR17M/C (75W) (YZF-R1)
200/55 ZR17M/C (78W) (YZF-R1M)
Fabricante/modelo:
BRIDGESTONE/BATTLAX RACING
STREET RS10R G
Fabricante/modelo:
PIRELLI/DIABLO SUPERCORSA SP
(YZF-R1)
Carga:Carga máxima:188 kg (414 lb)
* (Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:0–90 kg (0–198 lb)
Delantero: 250 kPa (2.50 kgf/cm
2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
Condiciones de carga: 90–188 kg (198–414 lb)
Delantero: 250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
Conducción a alta velocidad: Delantero: 250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
Rueda delantera:Tipo de rueda:Rueda de fundición
Tamaño de la llanta: 17M/C x MT3.50Rueda trasera:Tipo de rueda:Rueda de fundición
Tamaño de la llanta: 17M/C x MT6.00
Freno delantero:Tipo:Freno de disco doble
Operación: Operación con mano derecha
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:Freno de disco sencillo
Operación: Operación co n pie derecho
Líquido de frenos especificado:
DOT 4Suspensión delantera:Tipo:Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 120 mm (4.7 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de
gas-aceite
Trayectoria de la rueda: 120 mm (4.7 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar: Magneto CA
2CR-28199-SG.book 2 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

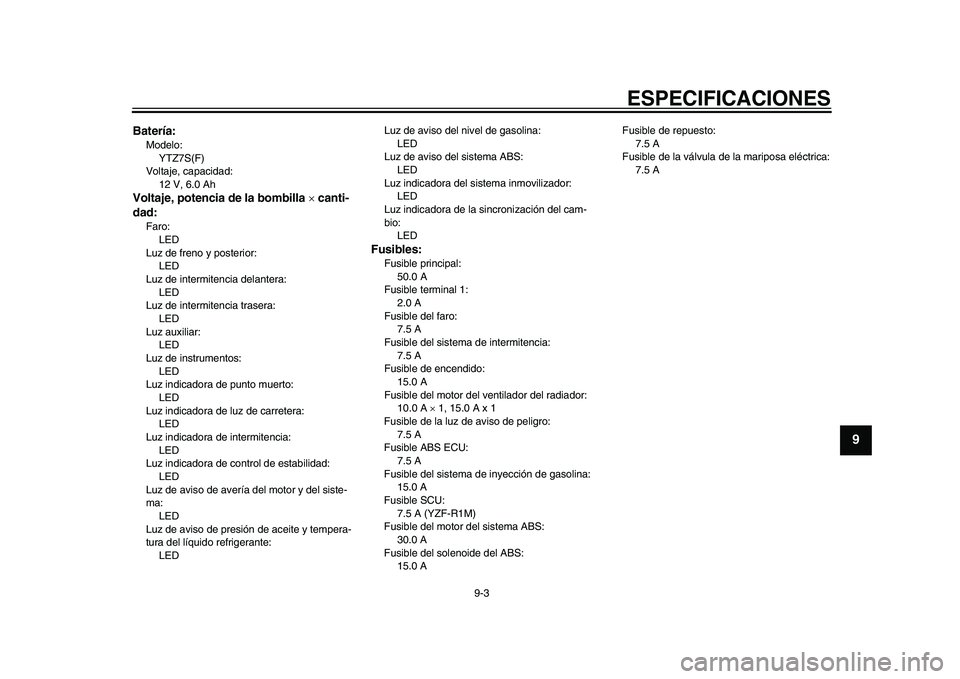

ESPECIFICACIONES
9-3
1
2
3
4
5
6
7
8910
11
12
Batería:Modelo:YTZ7S(F)
Voltaje, capacidad: 12 V, 6.0 AhVoltaje, potencia de la bombilla  canti-
dad:Faro:
LED
Luz de freno y posterior: LED
Luz de intermitencia delantera:
LED
Luz de intermitencia trasera: LED
Luz auxiliar: LED
Luz de instrumentos:
LED
Luz indicadora de punto muerto: LED
Luz indicadora de luz de carretera: LED
Luz indicadora de intermitencia:
LED
Luz indicadora de control de estabilidad: LED
Luz de aviso de avería del motor y del siste-
ma: LED
Luz de aviso de presi ón de aceite y tempera-
tura del líquido refrigerante: LED Luz de aviso del nivel de gasolina:
LED
Luz de aviso del sistema ABS:
LED
Luz indicadora del sistema inmovilizador: LED
Luz indicadora de la sincronización del cam-
bio: LED
Fusibles:Fusible principal:
50.0 A
Fusible terminal 1: 2.0 A
Fusible del faro: 7.5 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido: 15.0 A
Fusible del motor del ventilador del radiador: 10.0 A  1, 15.0 A x 1
Fusible de la luz de aviso de peligro:
7.5 A
Fusible ABS ECU: 7.5 A
Fusible del sistema de inyección de gasolina:
15.0 A
Fusible SCU:
7.5 A (YZF-R1M)
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS: 15.0 A Fusible de repuesto:
7.5 A
Fusible de la válvula de la mariposa eléctrica:
7.5 A
2CR-28199-SG.book 3 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

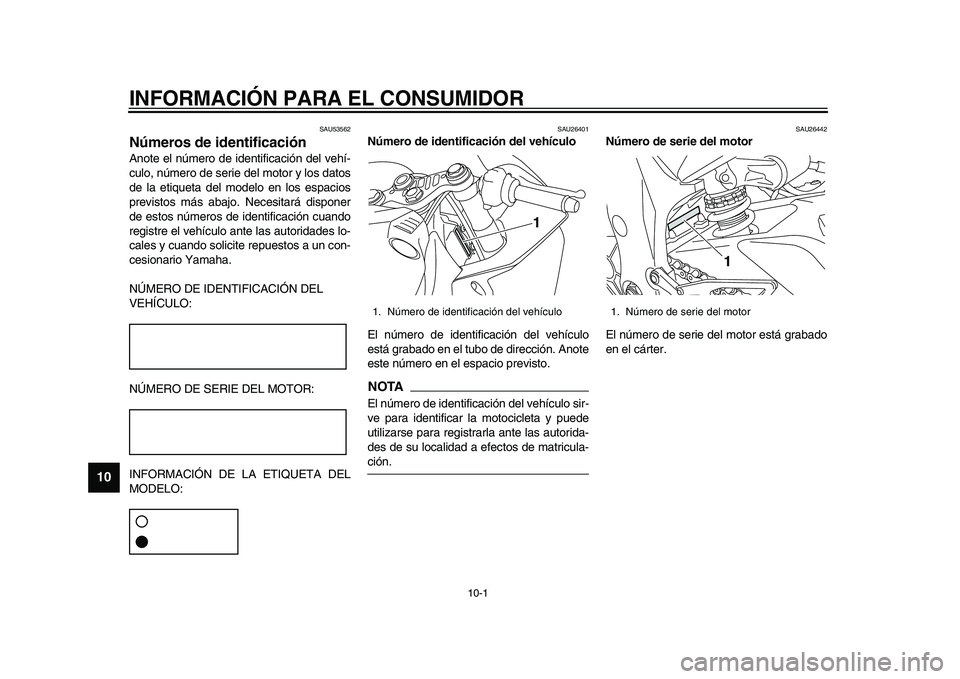

10-1
1
2
3
4
5
6
7
8
910
11
12
INFORMACIÓN PARA EL CONSUMIDOR
SAU53562
Números de identificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-ción.
SAU26442
Número de serie del motor
El número de serie del motor está grabado
en el cárter.
1. Número de identificación del vehículo
1
1. Número de serie del motor
1
2CR-28199-SG.book 1 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

INFORMACIÓN PARA EL CONSUMIDOR
10-2
1
2
3
4
5
6
7
8
91011
12
SAU26521

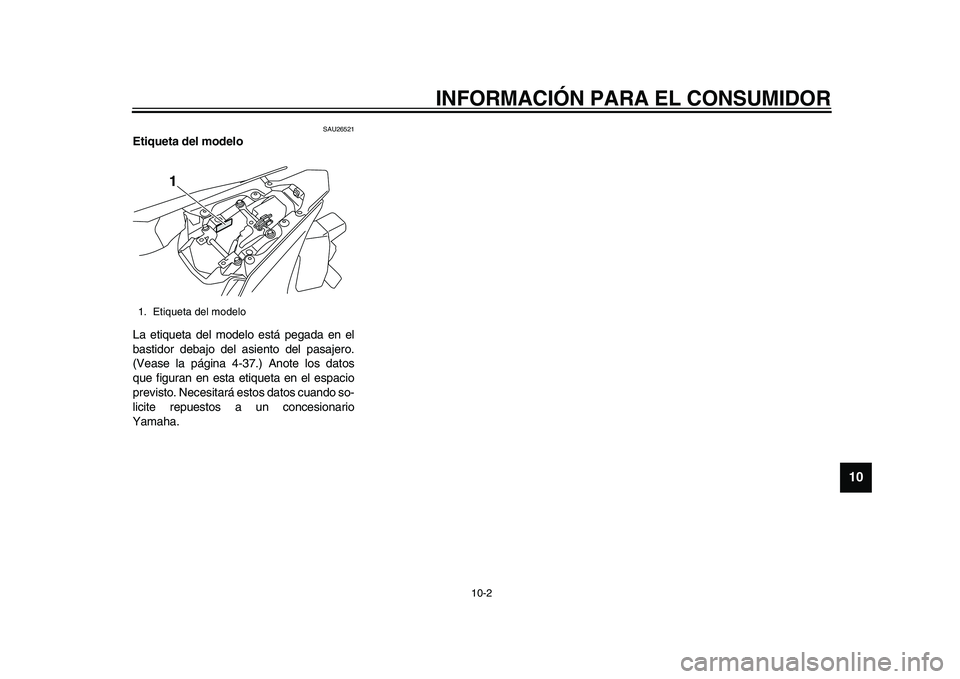

Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Vease la página 4-37.) Anote los datos
que figuran en esta etiqueta en el espacio
previsto. Necesitará estos datos cuando so-
licite repuestos a un concesionario
Yamaha.1. Etiqueta del modelo
1
2CR-28199-SG.book 2 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

11-1
1
2
3
4
5
6
7
8
9
1011
12

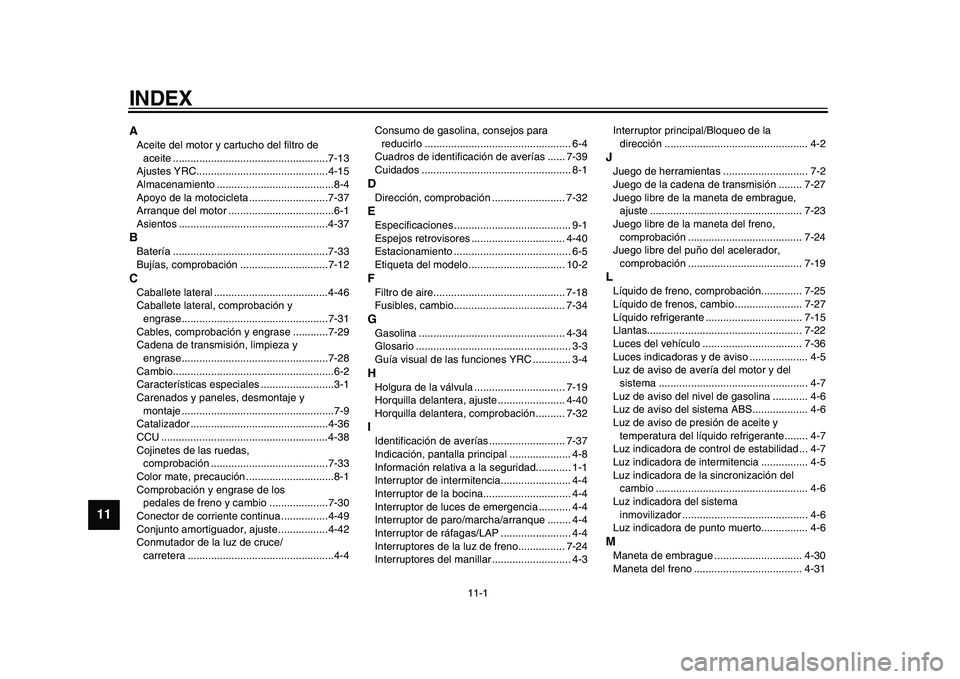

INDEXAAceite del motor y cartucho del filtro de aceite .....................................................7-13
Ajustes YRC.............................................4-15
Almacenamiento ........................................8-4
Apoyo de la motocicleta ...........................7-37
Arranque del motor ....................................6-1
Asientos ...................................................4-37BBatería .....................................................7-33
Bujías, comprobación ..............................7-12CCaballete lateral .......................................4-46
Caballete lateral, comprobación y engrase..................................................7-31
Cables, comprobación y engrase ............7-29
Cadena de transmisión, limpieza y engrase..................................................7-28
Cambio.......................................................6-2
Características especiales .........................3-1
Carenados y paneles, desmontaje y montaje ....................................................7-9
Catalizador ...............................................4-36
CCU .........................................................4-38
Cojinetes de las ruedas, comprobación ........................................7-33
Color mate, precaución ..............................8-1
Comprobación y engrase de los
pedales de freno y cambio ....................7-30
Conector de corriente continua ................4-49
Conjunto amortiguador, ajuste .................4-42
Conmutador de la luz de cruce/ carretera ..................................................4-4 Consumo de gasolina, consejos para
reducirlo .................................................. 6-4
Cuadros de identifica ción de averías ...... 7-39
Cuidados ................................................... 8-1
DDirección, comprobación ......................... 7-32EEspecificaciones ........................................ 9-1
Espejos retrovisores ................................ 4-40
Estacionamiento ........................................ 6-5
Etiqueta del modelo ................................. 10-2FFiltro de aire............................................. 7-18
Fusibles, cambio...................................... 7-34GGasolina .................................................. 4-34
Glosario ..................................................... 3-3
Guía visual de las funciones YRC ............. 3-4HHolgura de la válvula ............................... 7-19
Horquilla delantera, ajuste ....................... 4-40
Horquilla delantera, comprobación .......... 7-32IIdentificación de averías .......................... 7-37
Indicación, pantalla principal ..................... 4-8
Información relativa a la seguridad............ 1-1
Interruptor de intermitencia........................ 4-4
Interruptor de la bocina.............................. 4-4
Interruptor de luces de emergencia ........... 4-4
Interruptor de paro/marcha/arranque ........ 4-4
Interruptor de ráfagas/LAP ........................ 4-4
Interruptores de la luz de freno................ 7-24
Interruptores del manillar ........................... 4-3 Interruptor principal/Bloqueo de la
dirección ................................................. 4-2
JJuego de herramientas ............................. 7-2
Juego de la cadena de transmisión ........ 7-27
Juego libre de la maneta de embrague, ajuste .................................................... 7-23
Juego libre de la maneta del freno,
comprobación ....................................... 7-24
Juego libre del puño del acelerador, comprobación ....................................... 7-19LLíquido de freno, comprobación.............. 7-25
Líquido de frenos, cambio ....................... 7-27
Líquido refrigerante ................................. 7-15
Llantas..................................................... 7-22
Luces del vehículo .................................. 7-36
Luces indicadoras y de aviso .................... 4-5
Luz de aviso de avería del motor y del
sistema ................................................... 4-7
Luz de aviso del nivel de gasolina ............ 4-6
Luz de aviso del sistema ABS................... 4-6
Luz de aviso de pres ión de aceite y
temperatura del líquido refrigerante........ 4-7
Luz indicadora de control de estabilidad ... 4-7
Luz indicadora de intermitencia ................ 4-5
Luz indicadora de la sincronización del
cambio .................................................... 4-6
Luz indicadora del sistema inmovilizador ........................................... 4-6
Luz indicadora de punto muerto................ 4-6MManeta de embrague .............................. 4-30
Maneta del freno ..................................... 4-31
2CR-28199-SG.book 1 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

INDEX
11-2
1
2
3
4
5
6
7
8
9
101112

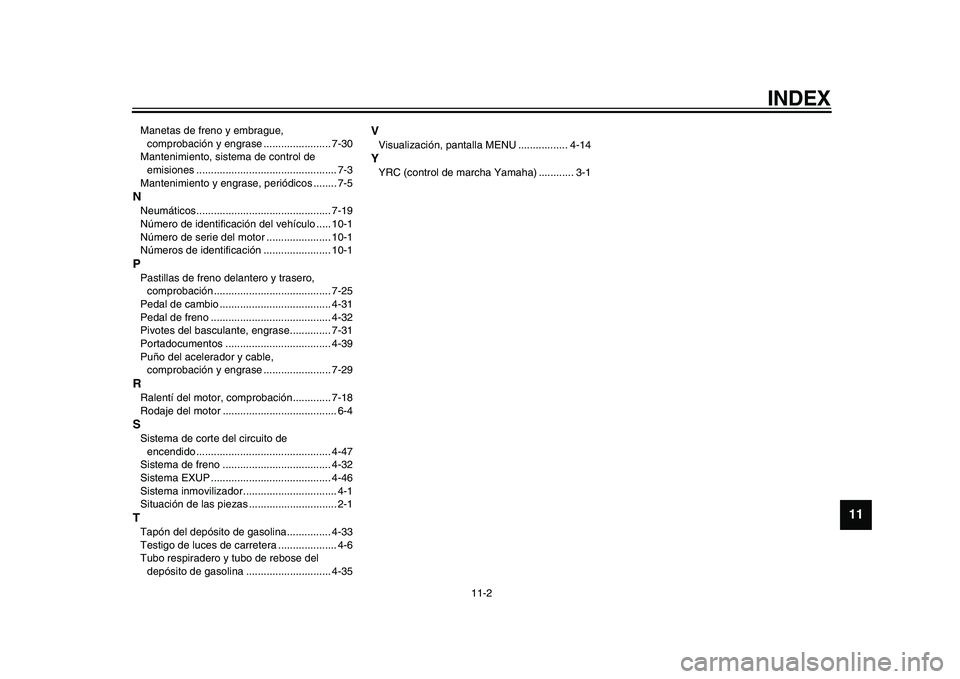

Manetas de freno y embrague, comprobación y engrase ....................... 7-30
Mantenimiento, sistema de control de
emisiones ................................................ 7-3
Mantenimiento y engrase, periódicos ........ 7-5NNeumáticos.............................................. 7-19
Número de identificación del vehículo ..... 10-1
Número de serie del motor ...................... 10-1
Números de identificación ....................... 10-1PPastillas de freno delantero y trasero, comprobación ........................................ 7-25
Pedal de cambio ...................................... 4-31
Pedal de freno ......................................... 4-32
Pivotes del basculante, engrase.............. 7-31
Portadocumentos .................................... 4-39
Puño del acelerador y cable, comprobación y engrase ....................... 7-29RRalentí del motor, comprobación............. 7-18
Rodaje del motor ....................................... 6-4SSistema de corte del circuito de
encendido .............................................. 4-47
Sistema de freno ..................................... 4-32
Sistema EXUP ......................................... 4-46
Sistema inmovilizador................................ 4-1
Situación de las piezas .............................. 2-1TTapón del depósito de gasolina............... 4-33
Testigo de luces de carretera .................... 4-6
Tubo respiradero y tubo de rebose del depósito de gasolina ............................. 4-35
VVisualización, pantalla MENU ................. 4-14YYRC (control de marcha Yamaha) ............ 3-1
2CR-28199-SG.book 2 ページ ２０１５年５月１５日　金曜日　午前１１時２４分

2CR-28199-SG.book 3 ページ ２０１５年５月１５日　金曜日　午前１１時２４分
