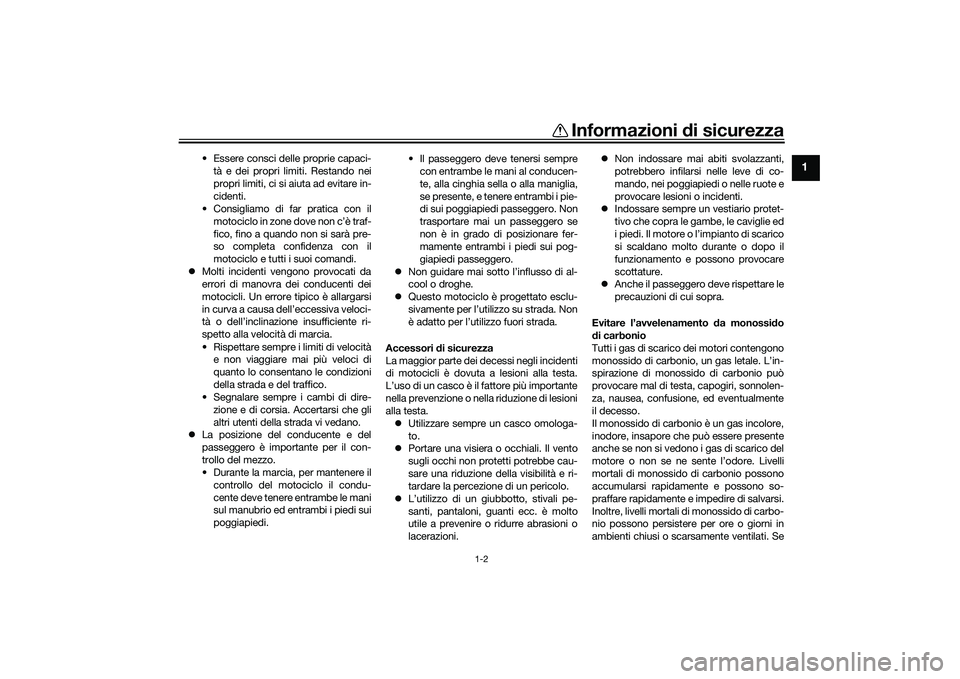

Informazioni di sicurezza
1-2
1
• Essere consci delle proprie capaci-
tà e dei propri limiti. Restando nei
propri limiti, ci si aiuta ad evitare in-
cidenti.
• Consigliamo di far pratica con il
motociclo in zone dove non c’è traf-
fico, fino a quando non si sarà pre-
so completa confidenza con il
motociclo e tutti i suoi comandi.
 Molti incidenti vengono provocati da
errori di manovra dei conducenti dei
motocicli. Un errore tipico è allargarsi
in curva a causa dell’eccessiva veloci-
tà o dell’inclinazione insufficiente ri-
spetto alla velocità di marcia.
• Rispettare sempre i limiti di velocità e non viaggiare mai più veloci di
quanto lo consentano le condizioni
della strada e del traffico.
• Segnalare sempre i cambi di dire-
zione e di corsia. Accertarsi che gli
altri utenti della strada vi vedano.
 La posizione del conducente e del
passeggero è importante per il con-
trollo del mezzo.
• Durante la marcia, per mantenere il
controllo del motociclo il condu-
cente deve tenere entrambe le mani
sul manubrio ed entrambi i piedi sui
poggiapiedi. • Il passeggero deve tenersi sempre
con entrambe le mani al conducen-
te, alla cinghia sella o alla maniglia,
se presente, e tenere entrambi i pie-
di sui poggiapiedi passeggero. Non
trasportare mai un passeggero se
non è in grado di posizionare fer-
mamente entrambi i piedi sui pog-
giapiedi passeggero.
 Non guidare mai sotto l’influsso di al-
cool o droghe.
 Questo motociclo è progettato esclu-
sivamente per l’utilizzo su strada. Non
è adatto per l’utilizzo fuori strada.
Accessori di sicurezza
La maggior parte dei decessi negli incidenti
di motocicli è dovuta a lesioni alla testa.
L’uso di un casco è il fattore più importante
nella prevenzione o nella riduzione di lesioni
alla testa.  Utilizzare sempre un casco omologa-
to.
 Portare una visiera o occhiali. Il vento
sugli occhi non protetti potrebbe cau-
sare una riduzione della visibilità e ri-
tardare la percezione di un pericolo.
 L’utilizzo di un giubbotto, stivali pe-
santi, pantaloni, guanti ecc. è molto
utile a prevenire o ridurre abrasioni o
lacerazioni. 
Non indossare mai abiti svolazzanti,
potrebbero infilarsi nelle leve di co-
mando, nei poggiapiedi o nelle ruote e
provocare lesioni o incidenti.
 Indossare sempre un vestiario protet-
tivo che copra le gambe, le caviglie ed
i piedi. Il motore o l’impianto di scarico
si scaldano molto durante o dopo il
funzionamento e possono provocare
scottature.
 Anche il passeggero deve rispettare le
precauzioni di cui sopra.
Evitare l’avvelenamento da monossi do
d i carbonio
Tutti i gas di scarico dei motori contengono
monossido di carbonio, un gas letale. L’in-
spirazione di monossido di carbonio può
provocare mal di testa, capogiri, sonnolen-
za, nausea, confusione, ed eventualmente
il decesso.
Il monossido di carbonio è un gas incolore,
inodore, insapore che può essere presente
anche se non si vedono i gas di scarico del
motore o non se ne sente l’odore. Livelli
mortali di monossido di carbonio possono
accumularsi rapidamente e possono so-
praffare rapidamente e impedire di salvarsi.
Inoltre, livelli mortali di monossido di carbo-
nio possono persistere per ore o giorni in
ambienti chiusi o scarsamente ventilati. Se
UB3LH0H0.book Page 2 Wednesday, August 7, 2019 5:15 PM

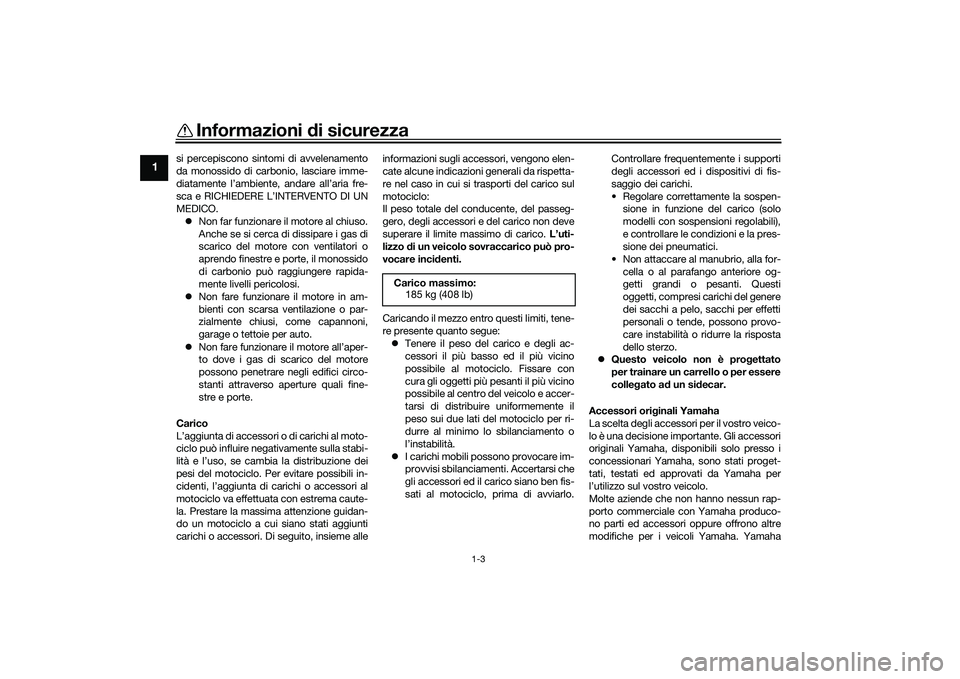

Informazioni di sicurezza
1-3
1
si percepiscono sintomi di avvelenamento
da monossido di carb onio, lasciare imme-
diatamente l’ambiente, andare all’aria fre-
sca e RICHIEDERE L’INTERVENTO DI UN
MEDICO.  Non far funzionare il motore al chiuso.
Anche se si cerca di dissipare i gas di
scarico del motore con ventilatori o
aprendo finestre e porte, il monossido
di carbonio può raggiungere rapida-
mente livelli pericolosi.
 Non fare funzionare il motore in am-
bienti con scarsa ventilazione o par-
zialmente chiusi, come capannoni,
garage o tettoie per auto.
 Non fare funzionare il motore all’aper-
to dove i gas di scarico del motore
possono penetrare negli edifici circo-
stanti attraverso aperture quali fine-
stre e porte.
Carico
L’aggiunta di accessori o di carichi al moto-
ciclo può influire negativamente sulla stabi-
lità e l’uso, se cambia la distribuzione dei
pesi del motociclo. Per evitare possibili in-
cidenti, l’aggiunta di carichi o accessori al
motociclo va effettuata con estrema caute-
la. Prestare la massima attenzione guidan-
do un motociclo a cui siano stati aggiunti
carichi o accessori. Di seguito, insieme alle informazioni sugli accessori, vengono elen-
cate alcune indicazioni generali da rispetta-
re nel caso in cui si trasporti del carico sul
motociclo:
Il peso totale del conducente, del passeg-
gero, degli accessori e del carico non deve
superare il limite massimo di carico.
L’uti-
lizzo di un veicolo sovraccarico può pro-
vocare inci denti.
Caricando il mezzo entro questi limiti, tene-
re presente quanto segue:  Tenere il peso del carico e degli ac-
cessori il più basso ed il più vicino
possibile al motociclo. Fissare con
cura gli oggetti più pesanti il più vicino
possibile al centro del veicolo e accer-
tarsi di distribuire uniformemente il
peso sui due lati del motociclo per ri-
durre al minimo lo sbilanciamento o
l’instabilità.
 I carichi mobili possono provocare im-
provvisi sbilanciamenti. Accertarsi che
gli accessori ed il carico siano ben fis-
sati al motociclo, prima di avviarlo. Controllare frequentemente i supporti
degli accessori ed i dispositivi di fis-
saggio dei carichi.
• Regolare correttamente la sospen- sione in funzione del carico (solo
modelli con sospensioni regolabili),
e controllare le condizioni e la pres-
sione dei pneumatici.
• Non attaccare al manubrio, alla for- cella o al parafango anteriore og-
getti grandi o pesanti. Questi
oggetti, compresi carichi del genere
dei sacchi a pelo, sacchi per effetti
personali o tende, possono provo-
care instabilità o ridurre la risposta
dello sterzo.
 Questo veicolo non è pro gettato
per trainare un carrello o per essere
colle gato ad un sidecar.
Accessori ori ginali Yamaha
La scelta degli accessori per il vostro veico-
lo è una decisione importante. Gli accessori
originali Yamaha, disponibili solo presso i
concessionari Yamaha, sono stati proget-
tati, testati ed approvati da Yamaha per
l’utilizzo sul vostro veicolo.
Molte aziende che non hanno nessun rap-
porto commerciale con Yamaha produco-
no parti ed accessori oppure offrono altre
modifiche per i veicoli Yamaha. Yamaha
Carico massimo:
185 kg (408 lb)UB3LH0H0.book Page 3 Wednesday, August 7, 2019 5:15 PM

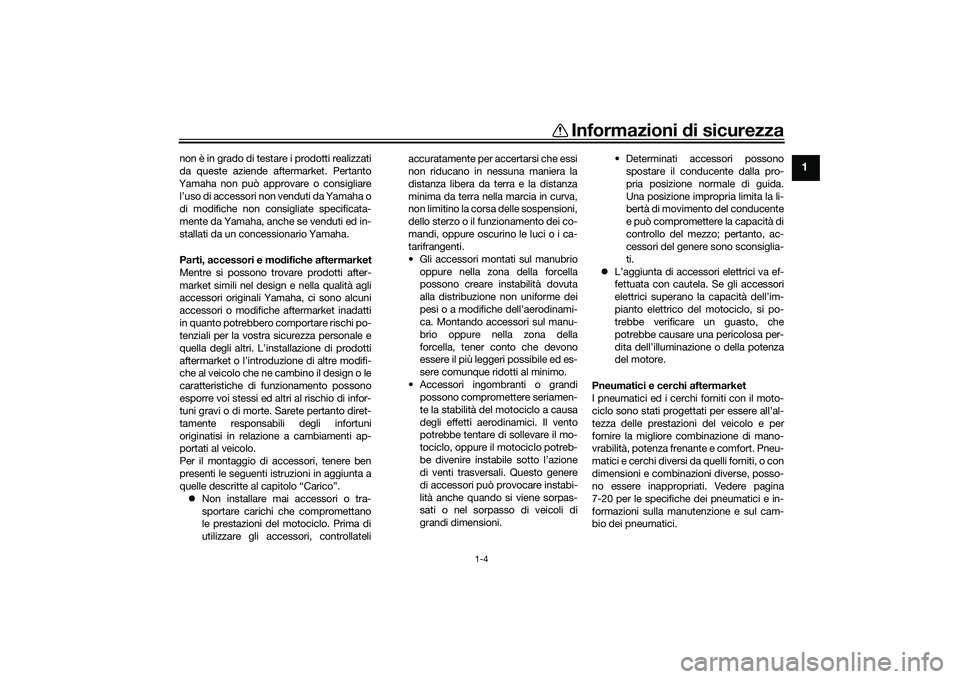

Informazioni di sicurezza
1-4
1
non è in grado di testare i prodotti realizzati
da queste aziende aftermarket. Pertanto
Yamaha non può approvare o consigliare l’uso di accessori non venduti da Yamaha o
di modifiche non consigliate specificata-
mente da Yamaha, anche se venduti ed in-
stallati da un concessionario Yamaha.
Parti, accessori e mod ifiche aftermarket
Mentre si possono trovare prodotti after-
market simili nel design e nella qualità agli
accessori originali Yamaha, ci sono alcuni
accessori o modifiche aftermarket inadatti
in quanto potrebbero comportare rischi po-
tenziali per la vostra sicurezza personale e
quella degli altri. L’installazione di prodotti
aftermarket o l’introduzione di altre modifi-
che al veicolo che ne cambino il design o le
caratteristiche di funzionamento possono
esporre voi stessi ed altri al rischio di infor-
tuni gravi o di morte. Sarete pertanto diret-
tamente responsabili degli infortuni
originatisi in relazione a cambiamenti ap-
portati al veicolo.
Per il montaggio di accessori, tenere ben
presenti le seguenti istruzioni in aggiunta a
quelle descritte al capitolo “Carico”.  Non installare mai accessori o tra-
sportare carichi che compromettano
le prestazioni del motociclo. Prima di
utilizzare gli accessori, controllateli accuratamente per accertarsi che essi
non riducano in nessuna maniera la
distanza libera da terra e la distanza
minima da terra nella marcia in curva,
non limitino la corsa delle sospensioni,
dello sterzo o il funzionamento dei co-
mandi, oppure oscurino le luci o i ca-
tarifrangenti.
• Gli accessori montati sul manubrio oppure nella zona della forcella
possono creare instabilità dovuta
alla distribuzione non uniforme dei
pesi o a modifiche dell’aerodinami-
ca. Montando accessori sul manu-
brio oppure nella zona della
forcella, tener conto che devono
essere il più leggeri possibile ed es-
sere comunque ridotti al minimo.
• Accessori ingombranti o grandi possono compromettere seriamen-
te la stabilità del motociclo a causa
degli effetti aerodinamici. Il vento
potrebbe tentare di sollevare il mo-
tociclo, oppure il motociclo potreb-
be divenire instabile sotto l’azione
di venti trasversali. Questo genere
di accessori può provocare instabi-
lità anche quando si viene sorpas-
sati o nel sorpasso di veicoli di
grandi dimensioni. • Determinati accessori possono
spostare il conducente dalla pro-
pria posizione normale di guida.
Una posizione impropria limita la li-
bertà di movimento del conducente
e può compromettere la capacità di
controllo del mezzo; pertanto, ac-
cessori del genere sono sconsiglia-
ti.
 L’aggiunta di accessori elettrici va ef-
fettuata con cautela. Se gli accessori
elettrici superano la capacità dell’im-
pianto elettrico del motociclo, si po-
trebbe verificare un guasto, che
potrebbe causare una pericolosa per-
dita dell’illuminazione o della potenza
del motore.
Pneumatici e cerchi aftermarket
I pneumatici ed i cerchi forniti con il moto-
ciclo sono stati progettati per essere all’al-
tezza delle prestazioni del veicolo e per
fornire la migliore combinazione di mano-
vrabilità, potenza frenante e comfort. Pneu-
matici e cerchi diversi da quelli forniti, o con
dimensioni e combinazioni diverse, posso-
no essere inappropriati. Vedere pagina
7-20 per le specifiche dei pneumatici e in-
formazioni sulla manutenzione e sul cam-
bio dei pneumatici.
UB3LH0H0.book Page 4 Wednesday, August 7, 2019 5:15 PM

Informazioni di sicurezza
1-5
1

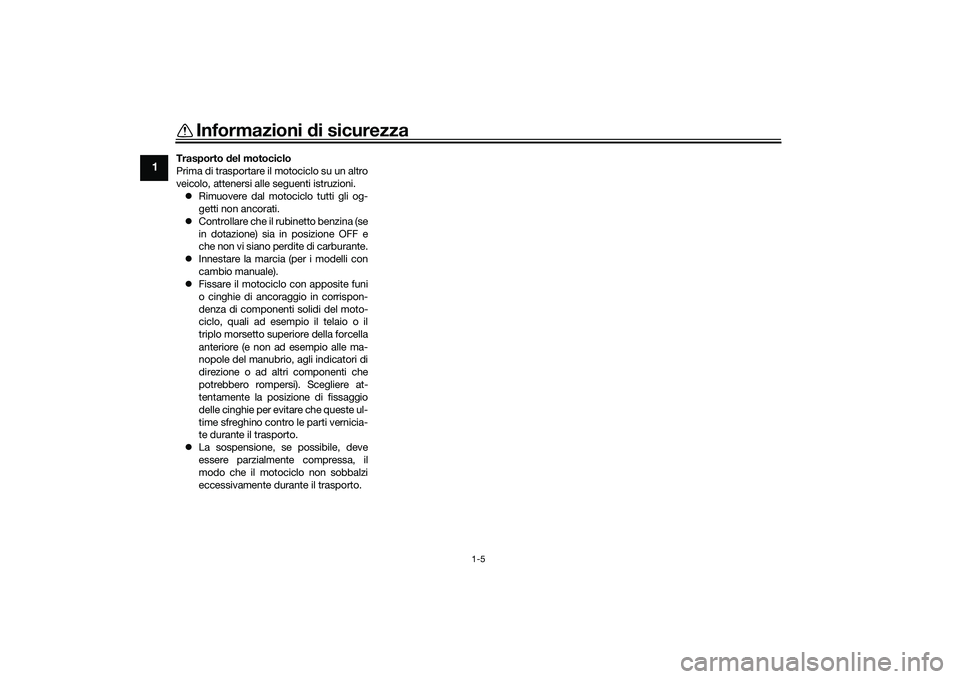

Trasporto del motociclo
Prima di trasportare il motociclo su un altro
veicolo, attenersi alle seguenti istruzioni.  Rimuovere dal motociclo tutti gli og-
getti non ancorati.
 Controllare che il rubinetto benzina (se
in dotazione) sia in posizione OFF e
che non vi siano perdite di carburante.
 Innestare la marcia (per i modelli con
cambio manuale).
 Fissare il motociclo con apposite funi
o cinghie di ancoraggio in corrispon-
denza di componenti solidi del moto-
ciclo, quali ad esempio il telaio o il
triplo morsetto superiore della forcella
anteriore (e non ad esempio alle ma-
nopole del manubrio, agli indicatori di
direzione o ad altri componenti che
potrebbero rompersi). Scegliere at-
tentamente la posizione di fissaggio
delle cinghie per evitare che queste ul-
time sfreghino contro le parti vernicia-
te durante il trasporto.
 La sospensione, se possibile, deve
essere parzialmente compressa, il
modo che il motociclo non sobbalzi
eccessivamente durante il trasporto.UB3LH0H0.book Page 5 Wednesday, August 7, 2019 5:15 PM

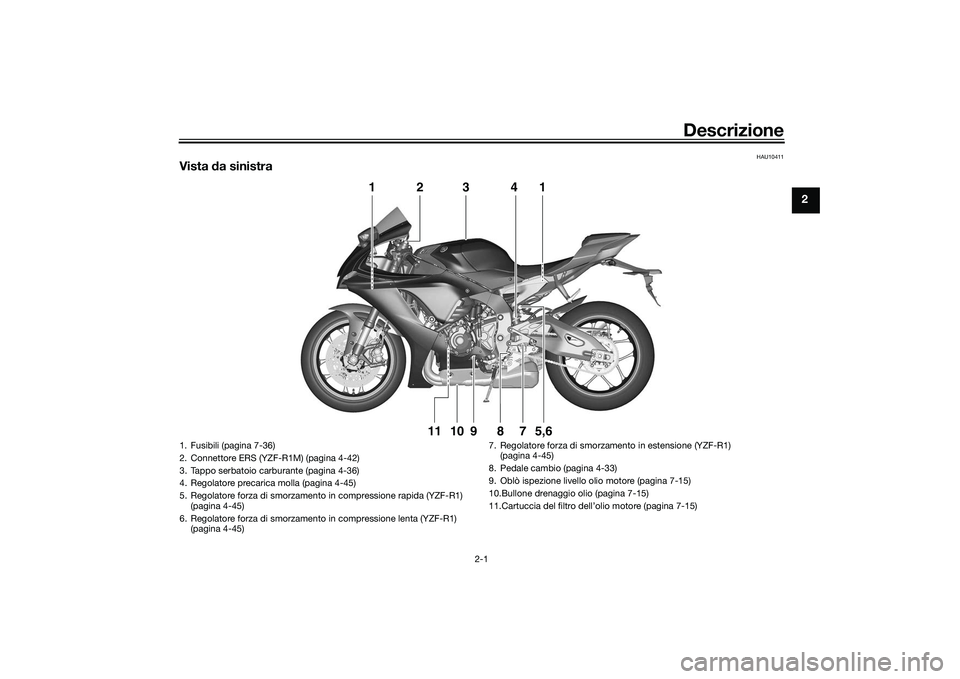

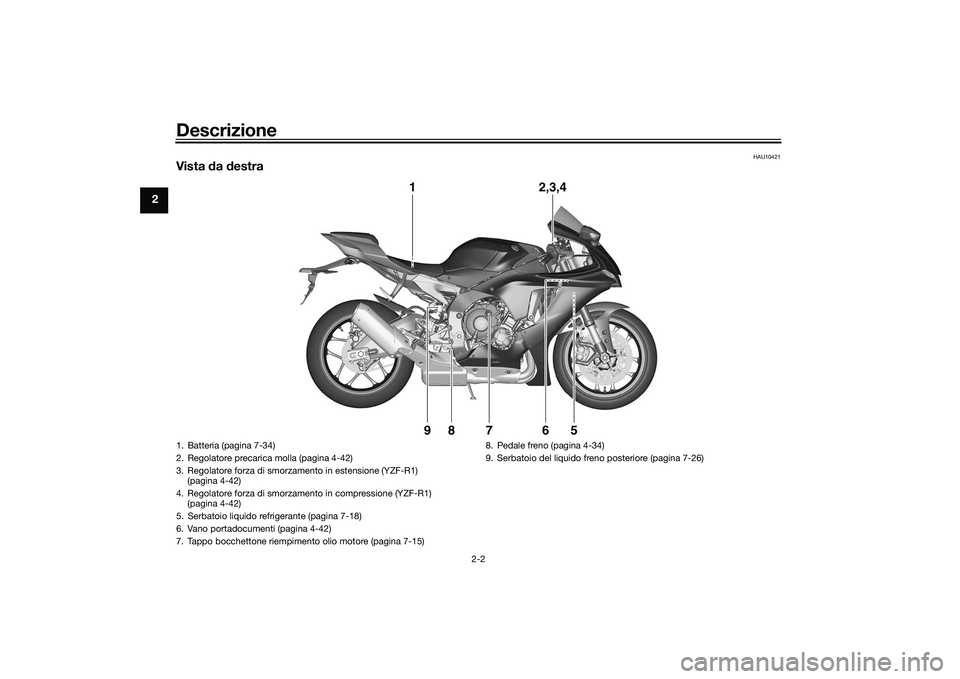

Descrizione
2-1
2
HAU10411
Vista da sinistra
1
2
3
4
15,6
7
8
9
10
11
1. Fusibili (pagina 7-36)
2. Connettore ERS (YZF-R1M) (pagina 4-42)
3. Tappo serbatoio carburante (pagina 4-36)
4. Regolatore precarica molla (pagina 4-45)
5. Regolatore forza di smorzamento in compressione rapida (YZF-R1)
(pagina 4-45)
6. Regolatore forza di smorzamento in compressione lenta (YZF-R1) (pagina 4-45) 7. Regolatore forza di smorzamento in estensione (YZF-R1)
(pagina 4-45)
8. Pedale cambio (pagina 4-33)
9. Oblò ispezione livello ol io motore (pagina 7-15)
10.Bullone drenaggio olio (pagina 7-15)
11.Cartuccia del filtro dell’olio motore (pagina 7-15)
UB3LH0H0.book Page 1 Wednesday, August 7, 2019 5:15 PM

Descrizione
2-2
2
HAU10421
Vista da destra
1 2,3,4
5
7
8
6
9
1. Batteria (pagina 7-34)
2. Regolatore precarica molla (pagina 4-42)
3. Regolatore forza di smorzamento in estensione (YZF-R1) (pagina 4-42)
4. Regolatore forza di smorzamento in compressione (YZF-R1) (pagina 4-42)
5. Serbatoio liquido refrigerante (pagina 7-18)
6. Vano portadocumenti (pagina 4-42)
7. Tappo bocchettone riempimento olio motore (pagina 7-15) 8. Pedale freno (pagina 4-34)
9. Serbatoio del liquido freno posteriore (pagina 7-26)UB3LH0H0.book Page 2 Wednesday, August 7, 2019 5:15 PM

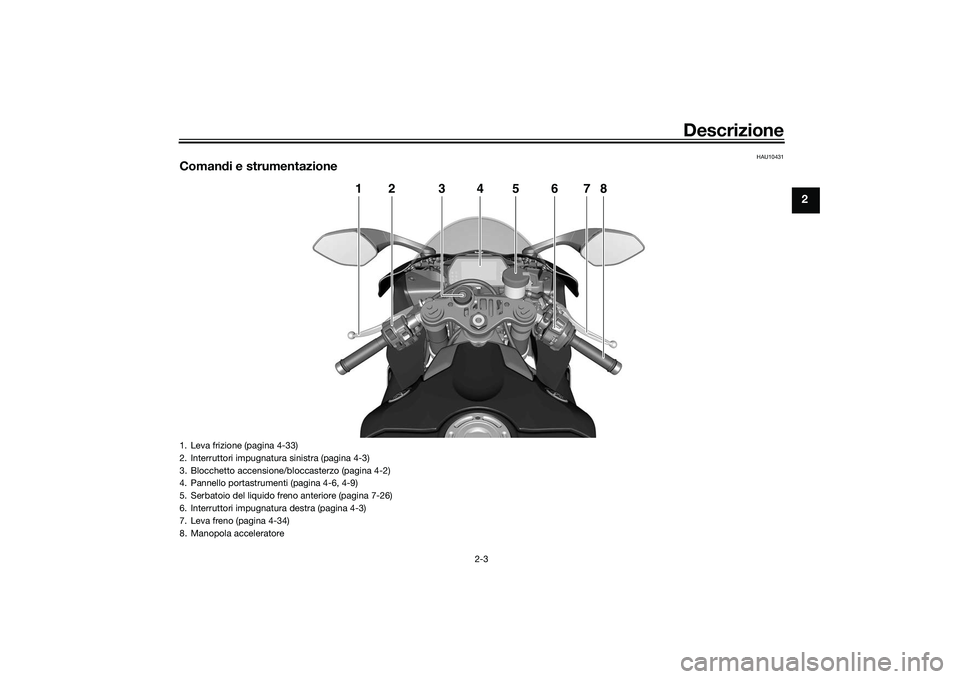

Descrizione
2-3
2
HAU10431
Comandi e strumentazione
1
2
4
5
6
7
8
3
1. Leva frizione (pagina 4-33)
2. Interruttori impugnatura sinistra (pagina 4-3)
3. Blocchetto accensione/bloccasterzo (pagina 4-2)
4. Pannello portastrumenti (pagina 4-6, 4-9)
5. Serbatoio del liquido freno anteriore (pagina 7-26)
6. Interruttori impugnatura destra (pagina 4-3)
7. Leva freno (pagina 4-34)
8. Manopola acceleratore
UB3LH0H0.book Page 3 Wednesday, August 7, 2019 5:15 PM

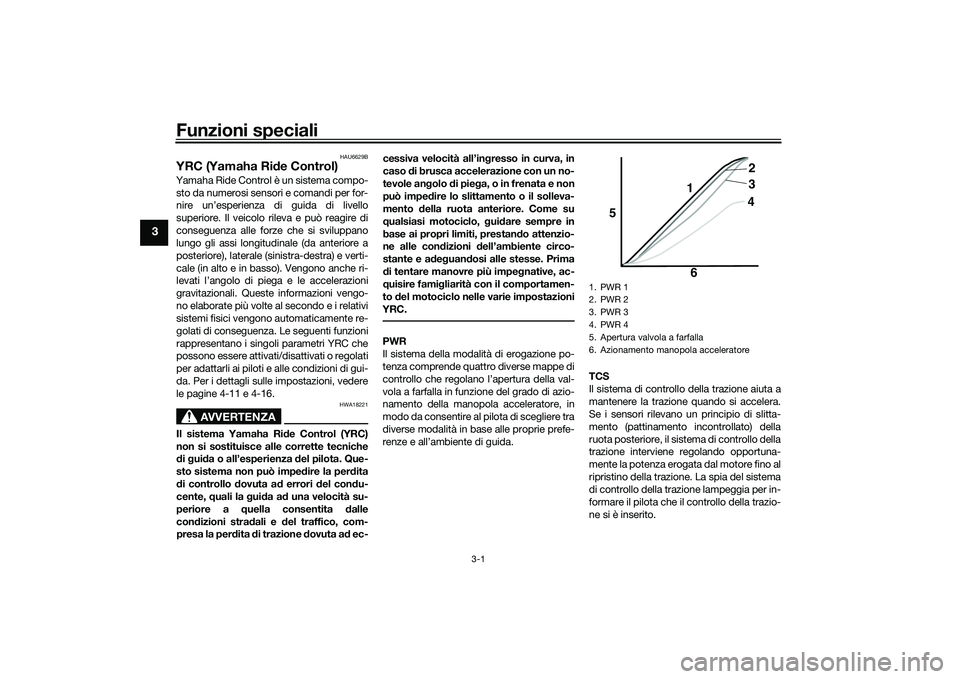

Funzioni speciali
3-1
3
HAU6629B
YRC (Yamaha Ride Control)Yamaha Ride Control è un sistema compo-
sto da numerosi sensori e comandi per for-
nire un’esperienza di guida di livello
superiore. Il veicolo rileva e può reagire di
conseguenza alle forze che si sviluppano
lungo gli assi longitudinale (da anteriore a
posteriore), laterale (sinistra-destra) e verti-
cale (in alto e in basso). Vengono anche ri-
levati l’angolo di piega e le accelerazioni
gravitazionali. Queste informazioni vengo-
no elaborate più volte al secondo e i relativi
sistemi fisici vengono automaticamente re-
golati di conseguenza. Le seguenti funzioni
rappresentano i singoli parametri YRC che
possono essere attivati/disattivati o regolati
per adattarli ai piloti e alle condizioni di gui-
da. Per i dettagli sulle impostazioni, vedere
le pagine 4-11 e 4-16.
AVVERTENZA
HWA18221
Il sistema Yamaha Ri de Control (YRC)
non si sostituisce alle corrette tecniche
d i g ui da o all’esperienza del pilota. Que-
sto sistema non può impe dire la per dita
d i controllo dovuta a d errori del con du-
cente, quali la gui da a d una velocità su-
periore a quella consentita d alle
con dizioni stra dali e d el traffico, com-
presa la per dita di trazione d ovuta ad ec- cessiva velocità all’in
gresso in curva, in
caso di brusca accelerazione con un no-
tevole an golo di pie ga, o in frenata e non
può impe dire lo slittamento o il solleva-
mento della ruota anteriore. Come su
q ualsiasi motociclo, gui dare sempre in
base ai propri limiti, prestan do attenzio-
ne alle con dizioni dell’ambiente circo-
stante e a deg uand osi alle stesse. Prima
d i tentare manovre più impe gnative, ac-
q ui
sire famig liarità con il comportamen-
to del motociclo nelle varie impostazioni
YRC.PWR
Il sistema della modalità di erogazione po-
tenza comprende quattro diverse mappe di
controllo che regolano l’apertura della val-
vola a farfalla in funzione del grado di azio-
namento della manopola acceleratore, in
m o d o d a co ns e n ti r e al p i lo ta di s ce g l i er e t r a
diverse modalità in base alle proprie prefe-
renze e all’ambiente di guida. TCS
Il sistema di controllo della trazione aiuta a
mantenere la trazione quando si accelera.
Se i sensori rilevano un principio di slitta-
mento (pattinamento incontrollato) della
ruota posteriore, il sistema di controllo della
trazione interviene regolando opportuna-
mente la potenza erogata dal motore fino al
ripristino della trazione. La spia del sistema
di controllo della trazione lampeggia per in-
formare il pilota che il controllo della trazio-
ne si è inserito.
1. PWR 1
2. PWR 2
3. PWR 3
4. PWR 4
5. Apertura valvola a farfalla
6. Azionamento manopola acceleratore
5
64
3 2
1
UB3LH0H0.book Page 1 Wednesday, August 7, 2019 5:15 PM

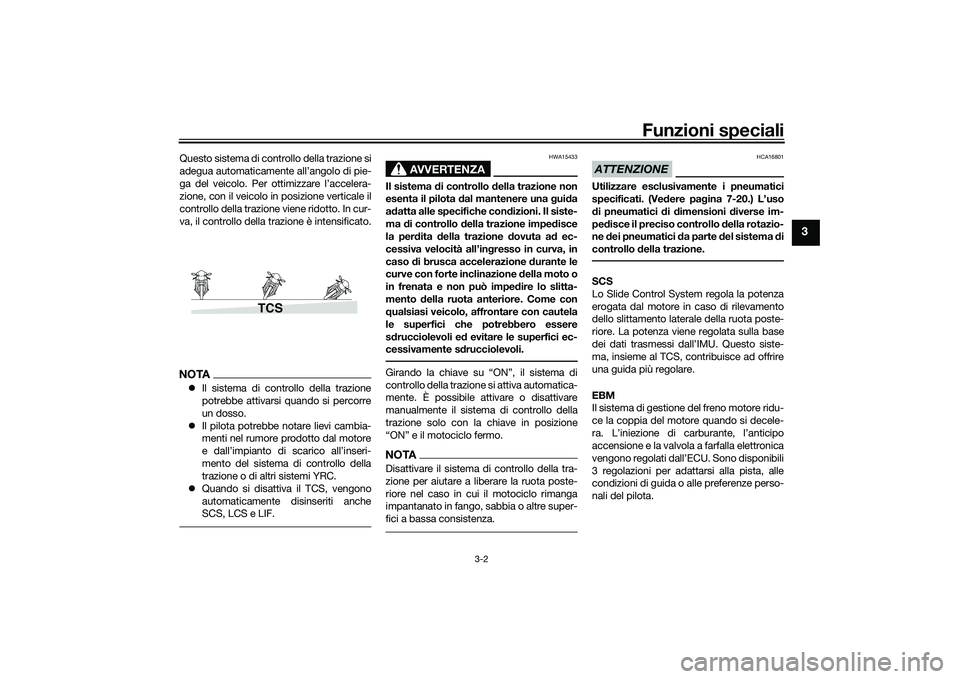

Funzioni speciali
3-2
3
Questo sistema di controllo della trazione si
adegua automaticamente all’angolo di pie-
ga del veicolo. Per ottimizzare l’accelera-
zione, con il veicolo in posizione verticale il
controllo della trazione viene ridotto. In cur-
va, il controllo della trazione è intensificato.NOTAIl sistema di controllo della trazione
potrebbe attivarsi quando si percorre
un dosso.
 Il pilota potrebbe notare lievi cambia-
menti nel rumore pr odotto dal motore
e dall’impianto di scarico all’inseri-
mento del sistema di controllo della
trazione o di altri sistemi YRC.
 Quando si disattiva il TCS, vengono
automaticamente disinseriti anche
SCS, LCS e LIF.
AVVERTENZA
HWA15433
Il sistema di controllo della trazione non
esenta il pilota d al mantenere una g uida
a d atta alle specifiche con dizioni. Il siste-
ma di controllo della trazione impe disce
la per dita della trazione dovuta a d ec-
cessiva velocità all’in gresso in curva, in
caso di brusca accelerazione durante le
curve con forte inclinazione della moto o
in frenata e non può impe dire lo slitta-
mento della ruota anteriore. Come con
q ualsiasi veicolo, affrontare con cautela
le superfici che potrebbero essere
s d rucciolevoli e d evitare le superfici ec-
cessivamente s drucciolevoli.Girando la chiave su “ON”, il sistema di
controllo della trazione si attiva automatica-
mente. È possibile attivare o disattivare
manualmente il sistema di controllo della
trazione solo con la chiave in posizione
“ON” e il motociclo fermo.NOTADisattivare il sistema di controllo della tra-
zione per aiutare a liberare la ruota poste-
riore nel caso in cui il motociclo rimanga
impantanato in fango, sabbia o altre super-
fici a bassa consistenza.
ATTENZIONE
HCA16801
Utilizzare esclusivamente i pneumatici
specificati. (Ve dere pa gina 7-20.) L’uso
d i pneumatici di dimensioni diverse im-
pe disce il preciso controllo della rotazio-
ne dei pneumatici d a parte del sistema d i
controllo d ella trazione.SCS
Lo Slide Control System regola la potenza
erogata dal motore in caso di rilevamento
dello slittamento laterale della ruota poste-
riore. La potenza viene regolata sulla base
dei dati trasmessi dall’IMU. Questo siste-
ma, insieme al TCS, contribuisce ad offrire
una guida più regolare.
EBM
Il sistema di gestione del freno motore ridu-
ce la coppia del motore quando si decele-
ra. L’iniezione di carburante, l’anticipo
accensione e la valvola a farfalla elettronica
vengono regolati dall’ECU. Sono disponibili
3 regolazioni per adattarsi alla pista, alle
condizioni di guida o alle preferenze perso-
nali del pilota.
TCS
UB3LH0H0.book Page 2 Wednesday, August 7, 2019 5:15 PM

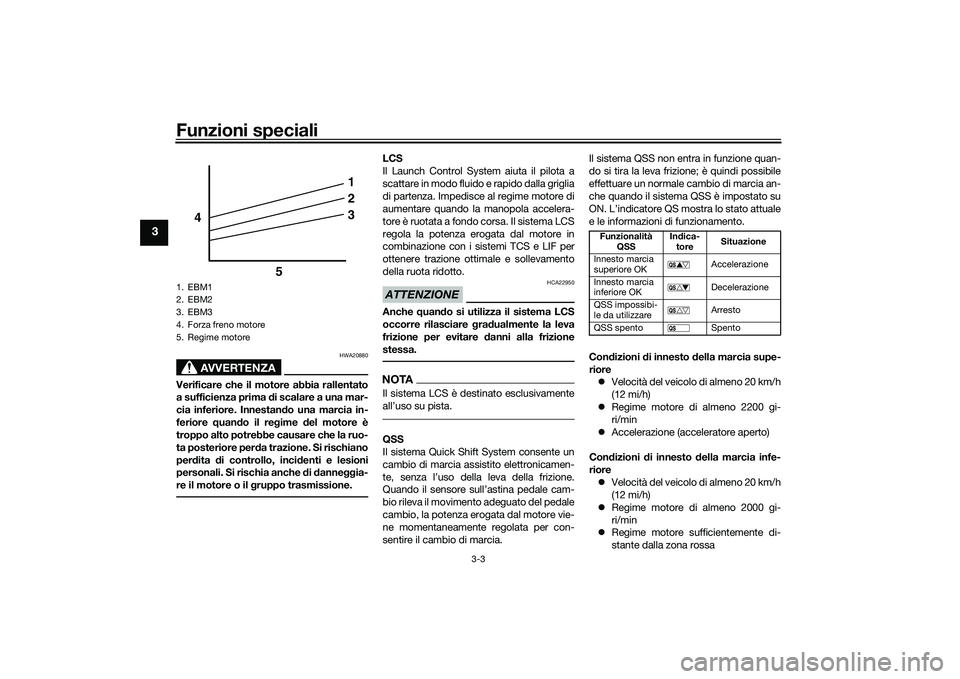

Funzioni speciali
3-3
3
AVVERTENZA
HWA20880
Verificare che il motore abbia rallentato
a sufficienza prima di scalare a una mar-
cia inferiore. Innestan do una marcia in-
feriore quand o il re gime del motore è
troppo alto potrebbe causare che la ruo-
ta posteriore per da trazione. Si rischiano
per dita di controllo, inci denti e lesioni
personali. Si rischia anche di d anne ggia-
re il motore o il gruppo trasmissione.
LCS
Il Launch Control System aiuta il pilota a
scattare in modo fluido e rapido dalla griglia
di partenza. Impedisce al regime motore di
aumentare quando la manopola accelera-
tore è ruotata a fondo corsa. Il sistema LCS
regola la potenza erogata dal motore in
combinazione con i sistemi TCS e LIF per
ottenere trazione ottimale e sollevamento
della ruota ridotto.ATTENZIONE
HCA22950
Anche quan do si utilizza il sistema LCS
occorre rilasciare gra dualmente la leva
frizione per evitare danni alla frizione
stessa.NOTAIl sistema LCS è destinato esclusivamente
all’uso su pista.QSS
Il sistema Quick Shift System consente un
cambio di marcia assistito elettronicamen-
te, senza l’uso della leva della frizione.
Quando il sensore sull’astina pedale cam-
bio rileva il movimento adeguato del pedale
cambio, la potenza erogata dal motore vie-
ne momentaneamente regolata per con-
sentire il cambio di marcia. Il sistema QSS non entra in funzione quan-
do si tira la leva frizione; è quindi possibile
effettuare un normale cambio di marcia an-
che quando il sistema QSS è impostato su
ON. L’indicatore QS mostra lo stato attuale
e le informazioni di funzionamento.
Con
dizioni di innesto della marcia supe-
riore  Velocità del veicolo di almeno 20 km/h
(12 mi/h)
 Regime motore di almeno 2200 gi-
ri/min
 Accelerazione (acceleratore aperto)
Con dizioni di innesto d ella marcia infe-
riore  Velocità del veicolo di almeno 20 km/h
(12 mi/h)
 Regime motore di almeno 2000 gi-
ri/min
 Regime motore sufficientemente di-
stante dalla zona rossa
1. EBM1
2. EBM2
3. EBM3
4. Forza freno motore
5. Regime motore
1
2
3
4
5
Funzionalità QSS In
dica-
tore Situazione
Innesto marcia
superiore OK Accelerazione
Innesto marcia
inferiore OK Decelerazione
QSS impossibi-
le da utilizzare Arresto
QSS spento Spento
