YAMAHA YZF-R1M 2020 Manuale duso (in Italian)

Funzioni speciali
3-4
3

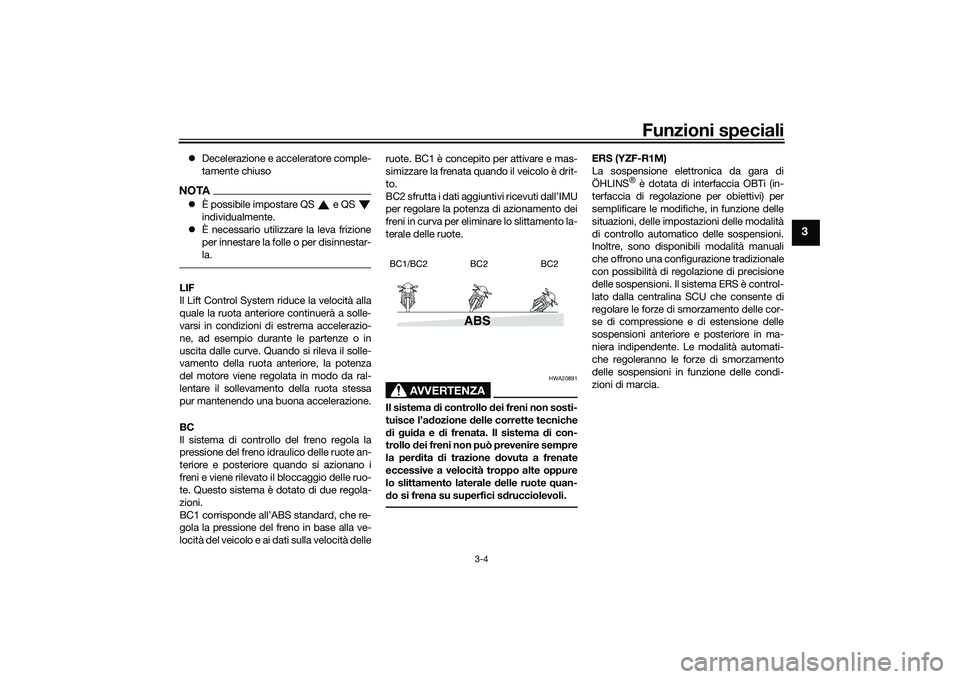

Decelerazione e acceleratore comple-
tamente chiusoNOTAÈ possibile impostare QS e QS
individualmente.
 È necessario utilizzare la leva frizione
per innestare la folle o per disinnestar-
la.LIF
Il Lift Control System riduce la velocità alla
quale la ruota anteriore continuerà a solle-
varsi in condizioni di estrema accelerazio-
ne, ad esempio durante le partenze o in
uscita dalle curve. Quando si rileva il solle-
vamento della ruota anteriore, la potenza
del motore viene regolata in modo da ral-
lentare il sollevamento della ruota stessa
pur mantenendo una buona accelerazione.
BC
Il sistema di controllo del freno regola la
pressione del freno idraulico delle ruote an-
teriore e posteriore quando si azionano i
freni e viene rilevato il bloccaggio delle ruo-
te. Questo sistema è dotato di due regola-
zioni.
BC1 corrisponde all’ABS standard, che re-
gola la pressione del freno in base alla ve-
locità del veicolo e ai dati sulla velocità delle ruote. BC1 è concepito per attivare e mas-
simizzare la frenata quando il veicolo è drit-
to.
BC2 sfrutta i dati aggiuntivi ricevuti dall’IMU
per regolare la potenza di azionamento dei
freni in curva per eliminare lo slittamento la-
terale delle ruote.
AVVERTENZA
HWA20891
Il sistema
di controllo d ei freni non sosti-
tuisce l’a dozione delle corrette tecniche
d i gui da e d i frenata. Il sistema di con-
trollo dei freni non può prevenire sempre
la per dita di trazione d ovuta a frenate
eccessive a velocità troppo alte oppure
lo slittamento laterale delle ruote quan-
d o si frena su superfici s drucciolevoli.
ERS (YZF-R1M)
La sospensione elettronica da gara di
ÖHLINS
® è dotata di interfaccia OBTi (in-
terfaccia di regolazione per obiettivi) per
semplificare le modifiche, in funzione delle
situazioni, delle impostazioni delle modalità
di controllo automatico delle sospensioni.
Inoltre, sono disponibili modalità manuali
che offrono una configurazione tradizionale
con possibilità di regolazione di precisione
delle sospensioni. Il sistema ERS è control-
lato dalla centralina SCU che consente di
regolare le forze di smorzamento delle cor-
se di compressione e di estensione delle
sospensioni anteriore e posteriore in ma-
niera indipendente. Le modalità automati-
che regoleranno le forze di smorzamento
delle sospensioni in funzione delle condi-
zioni di marcia.
ABS
BC1/BC2 BC2 BC2
UB3LH0H0.book Page 4 Wednesday, August 7, 2019 5:15 PM

Funzioni speciali
3-5
3
HAU66313

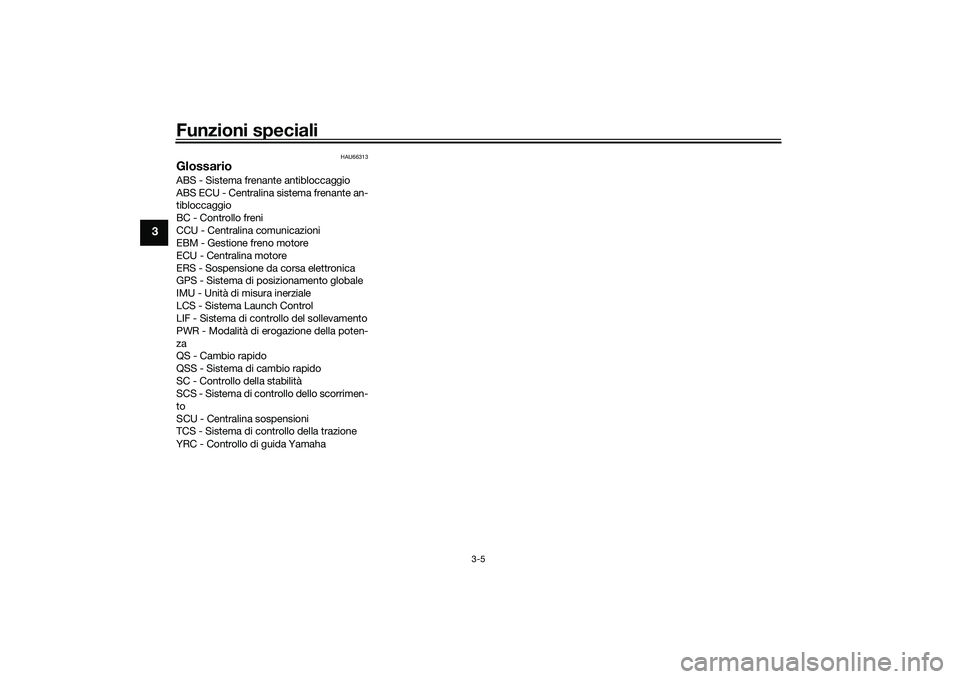

GlossarioABS - Sistema frenante antibloccaggio
ABS ECU - Centralina sistema frenante an-
tibloccaggio
BC - Controllo freni
CCU - Centralina comunicazioni
EBM - Gestione freno motore
ECU - Centralina motore
ERS - Sospensione da corsa elettronica
GPS - Sistema di posizionamento globale
IMU - Unità di misura inerziale
LCS - Sistema Launch Control
LIF - Sistema di controllo del sollevamento
PWR - Modalità di erogazione della poten-
za
QS - Cambio rapido
QSS - Sistema di cambio rapido
SC - Controllo della stabilità
SCS - Sistema di controllo dello scorrimen-
to
SCU - Centralina sospensioni
TCS - Sistema di controllo della trazione
YRC - Controllo di guida YamahaUB3LH0H0.book Page 5 Wednesday, August 7, 2019 5:15 PM

Funzioni speciali
3-6
3
HAU66911

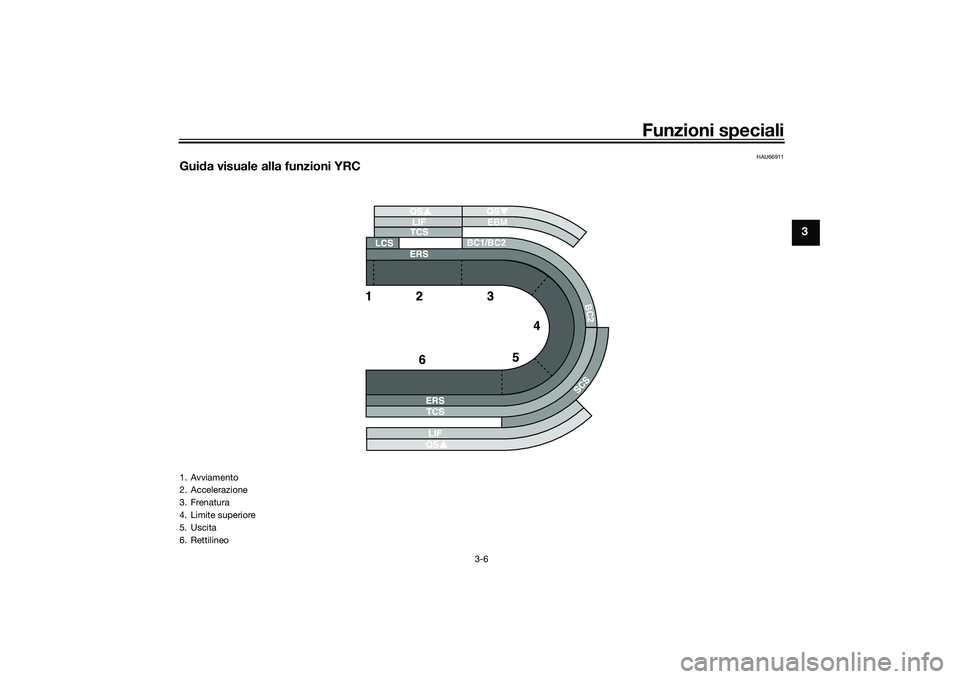

Guida visuale alla funzioni YRC
BC2
BC1/BC2 EBM
1. Avviamento
2. Accelerazione
3. Frenatura
4. Limite superiore
5. Uscita
6. Rettilineo
UB3LH0H0.book Page 6 Wednesday, August 7, 2019 5:15 PM

Strumento e funzioni di controllo
4-1
4
HAU1097A

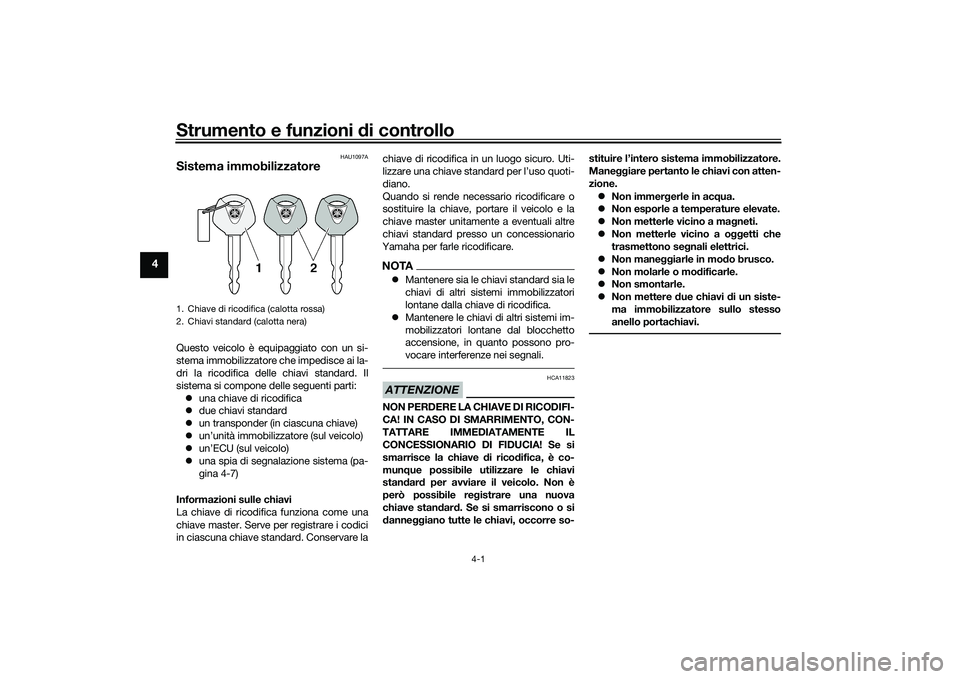

Sistema immobilizzatoreQuesto veicolo è equipaggiato con un si-
stema immobilizzatore che impedisce ai la-
dri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti:
 una chiave di ricodifica
 due chiavi standard
 un transponder (in ciascuna chiave)
 un’unità immobilizzatore (sul veicolo)
 un’ECU (sul veicolo)
 una spia di segnalazione sistema (pa-
gina 4-7)
Informazioni sulle chiavi
La chiave di ricodifica funziona come una
chiave master. Serve per registrare i codici
in ciascuna chiave standard. Conservare la chiave di ricodifica in un luogo sicuro. Uti-
lizzare una chiave standard per l’uso quoti-
diano.
Quando si rende necessario ricodificare o
sostituire la chiave, portare il veicolo e la
chiave master unitamente a eventuali altre
chiavi standard presso un concessionario
Yamaha per farle ricodificare.
NOTA Mantenere sia le chiavi standard sia le
chiavi di altri sistemi immobilizzatori
lontane dalla chiave di ricodifica.
 Mantenere le chiavi di altri sistemi im-
mobilizzatori lontane dal blocchetto
accensione, in quanto possono pro-
vocare interferenze nei segnali.ATTENZIONE
HCA11823
NON PERDERE LA CHIAVE DI RICODIFI-
CA! IN CASO DI SMARRIMENTO, CON-
TATTARE IMMEDIATAMENTE IL
CONCESSIONARIO DI FIDUCIA! Se si
smarrisce la chiave d i ricodifica, è co-
mun que possibile utilizzare le chiavi
stan dar d per avviare il veicolo. Non è
però possibile re gistrare una nuova
chiave stan dar d. Se si smarriscono o si
d anne ggiano tutte le chiavi, occorre so- stituire l’intero sistema immobilizzatore.
Maneggiare pertanto le chiavi con atten-
zione.
 Non immer gerle in ac qua.
 Non esporle a temperature elevate.
 Non metterle vicino a ma gneti.
 Non metterle vicino a o ggetti che
trasmettono se gnali elettrici.
 Non mane ggiarle in mo do brusco.
 Non molarle o mo dificarle.
 Non smontarle.
 Non mettere due chiavi d i un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)UB3LH0H0.book Page 1 Wednesday, August 7, 2019 5:15 PM

Strumento e funzioni di controllo
4-2
4
HAU10474

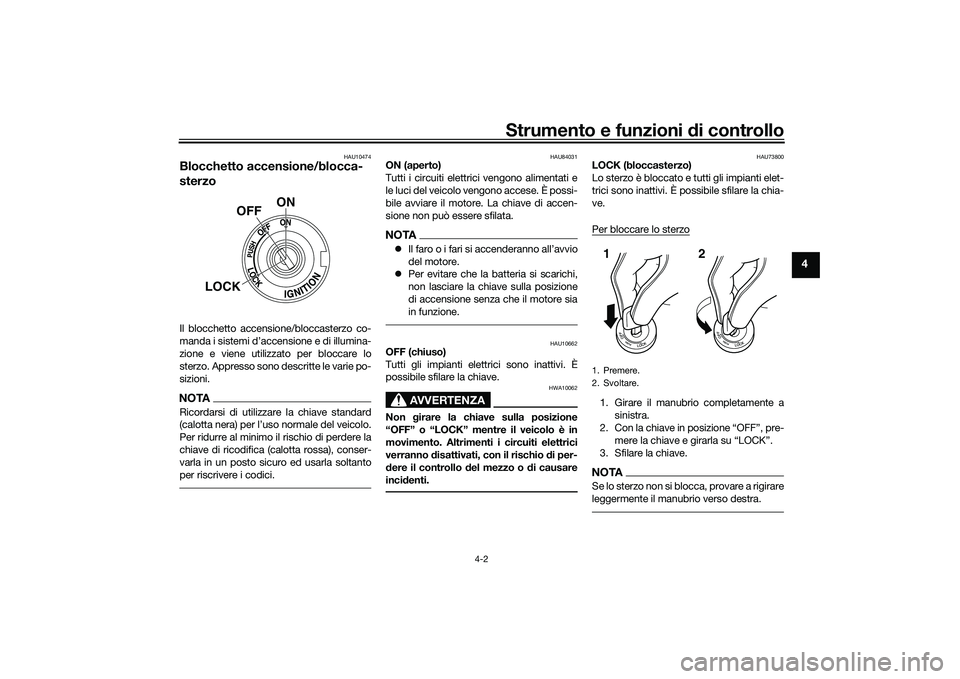

Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard
(calotta nera) per l’uso normale del veicolo.
Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU84031
ON (aperto)
Tutti i circuiti elettrici vengono alimentati e
le luci del veicolo vengono accese. È possi-
bile avviare il motore. La chiave di accen-
sione non può essere sfilata.NOTA Il faro o i fari si accenderanno all’avvio
del motore.
 Per evitare che la batteria si scarichi,
non lasciare la chiave sulla posizione
di accensione senza che il motore sia
in funzione.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
d ere il controllo d el mezzo o di causare
inci denti.
HAU73800
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.NOTASe lo sterzo non si blocca, provare a rigirare
leggermente il manubrio verso destra.
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
UB3LH0H0.book Page 2 Wednesday, August 7, 2019 5:15 PM

Strumento e funzioni di controllo
4-3
4

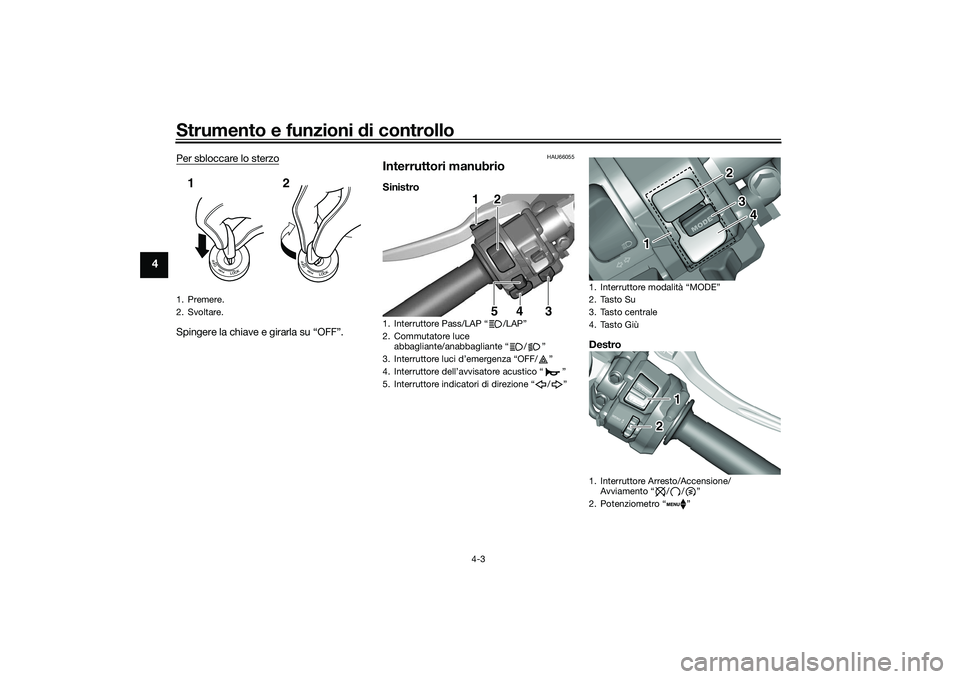

Per sbloccare lo sterzoSpingere la chiave e girarla su “OFF”.
HAU66055
Interruttori manubrioSinistro
Destro
1. Premere.
2. Svoltare.12
1. Interruttore Pass/LAP “ /LAP”
2. Commutatore luce abbagliante/anabbagliante “ / ”
3. Interruttore luci d’emergenza “OFF/ ”
4. Interruttore dell’avvisatore acustico “ ”
5. Interruttore indicatori di direzione “ / ”
1
2
54 3
1. Interruttore modalità “MODE”
2. Tasto Su
3. Tasto centrale
4. Tasto Giù
1. Interruttore Arresto/Accensione/ Avviamento “ / / ”
2. Potenziometro “ ”
1 2
3
4
1
2
UB3LH0H0.book Page 3 Wednesday, August 7, 2019 5:15 PM

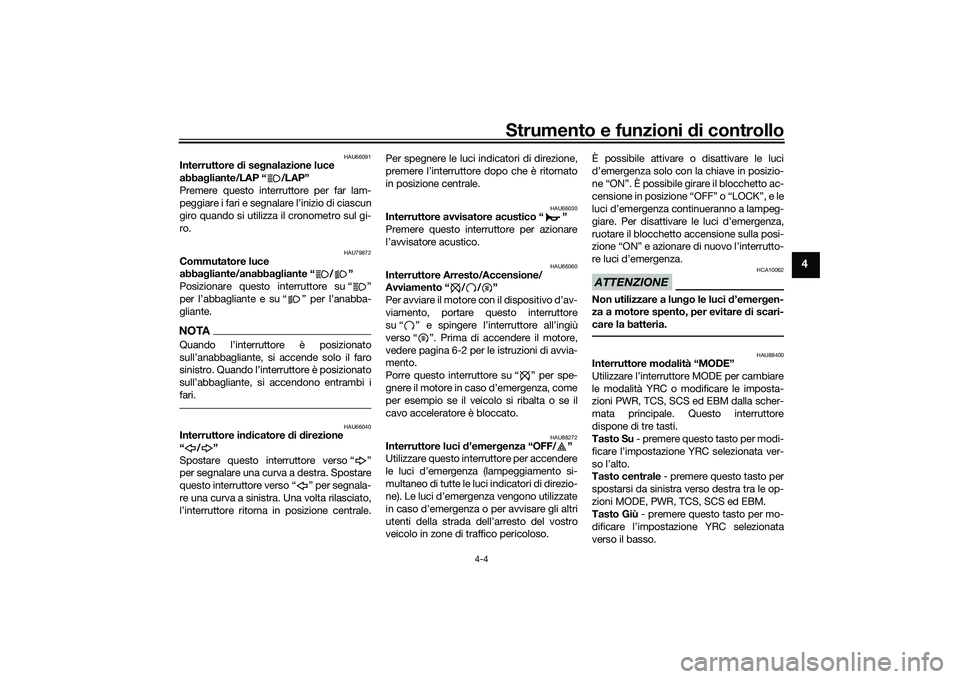

Strumento e funzioni di controllo
4-4
4
HAU66091
Interruttore di se gnalazione luce
abba gliante/LAP “ /LAP”
Premere questo interruttore per far lam-
peggiare i fari e segnalare l’inizio di ciascun
giro quando si utilizza il cronometro sul gi-
ro.
HAU79872
Commutatore luce
abba gliante/anabba gliante “ / ”
Posizionare questo interruttore su “ ”
per l’abbagliante e su “ ” per l’anabba-
gliante.NOTAQuando l’interruttore è posizionato
sull’anabbagliante, si accende solo il faro
sinistro. Quando l’interruttore è posizionato
sull’abbagliante, si accendono entrambi i
fari.
HAU66040
Interruttore in dicatore di d irezione
“/”
Spostare questo interruttore verso “ ”
per segnalare una curva a destra. Spostare
questo interruttore verso “ ” per segnala-
re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale. Per spegnere le luci indicatori di direzione,
premere l’interruttore dopo che è ritornato
in posizione centrale.
HAU66030
Interruttore avvisatore acustico “ ”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU66060
Interruttore Arresto/Accensione/
Avviamento “ / / ”
Per avviare il motore con il dispositivo d’av-
viamento, portare questo interruttore
su “ ” e spingere l’interruttore all’ingiù
verso “ ”. Prima di accendere il motore,
vedere pagina 6-2 per le istruzioni di avvia-
mento.
Porre questo interruttore su “ ” per spe-
gnere il motore in caso d’emergenza, come
per esempio se il veicolo si ribalta o se il
cavo acceleratore è bloccato.
HAU88272
Interruttore luci
d’emer genza “OFF/ ”
Utilizzare questo interruttore per accendere
le luci d’emergenza (lampeggiamento si-
multaneo di tutte le luci indicatori di direzio-
ne). Le luci d’emergenza vengono utilizzate
in caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro
veicolo in zone di traffico pericoloso. È possibile attivare o disattivare le luci
d’emergenza solo con la chiave in posizio-
ne “ON”. È possibile girare il blocchetto ac-
censione in posizione “OFF” o “LOCK”, e le
luci d’emergenza continueranno a lampeg-
giare. Per disattivare le luci d’emergenza,
ruotare il blocchetto accensione sulla posi-
zione “ON” e azionare di nuovo l’interrutto-
re luci d’emergenza.
ATTENZIONE
HCA10062
Non utilizzare a lun
go le luci d ’emergen-
za a motore spento, per evitare di scari-
care la batteria.
HAU88400
Interruttore mo dalità “MODE”
Utilizzare l’interruttore MODE per cambiare
le modalità YRC o modificare le imposta-
zioni PWR, TCS, SCS ed EBM dalla scher-
mata principale. Questo interruttore
dispone di tre tasti.
Tasto Su - premere questo tasto per modi-
ficare l’impostazione YRC selezionata ver-
so l’alto.
Tasto centrale - premere questo tasto per
spostarsi da sinistra verso destra tra le op-
zioni MODE, PWR, TCS, SCS ed EBM.
Tasto Giù - premere questo tasto per mo-
dificare l’impostazione YRC selezionata
verso il basso.
UB3LH0H0.book Page 4 Wednesday, August 7, 2019 5:15 PM

Strumento e funzioni di controllo
4-5
4

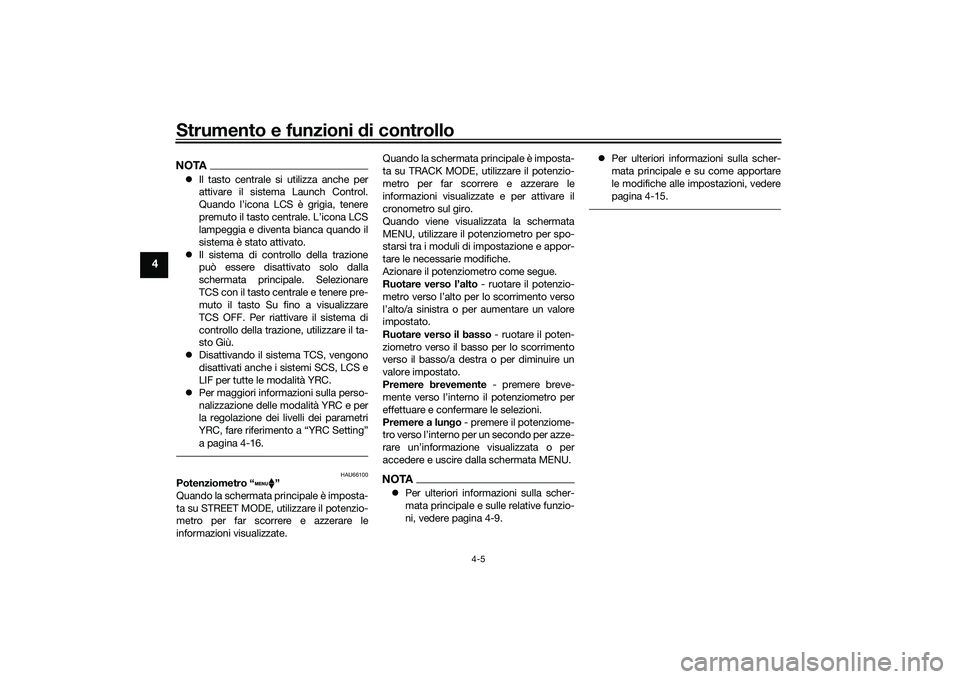

NOTAIl tasto centrale si utilizza anche per
attivare il sistema Launch Control.
Quando l’icona LCS è grigia, tenere
premuto il tasto centrale. L’icona LCS
lampeggia e diventa bianca quando il
sistema è stato attivato.
 Il sistema di controllo della trazione
può essere disattivato solo dalla
schermata principale. Selezionare
TCS con il tasto centrale e tenere pre-
muto il tasto Su fino a visualizzare
TCS OFF. Per riattivare il sistema di
controllo della trazione, utilizzare il ta-
sto Giù.
 Disattivando il sistema TCS, vengono
disattivati anche i sistemi SCS, LCS e
LIF per tutte le modalità YRC.
 Per maggiori informazioni sulla perso-
nalizzazione delle modalità YRC e per
la regolazione dei livelli dei parametri
YRC, fare riferimento a “YRC Setting”
a pagina 4-16.
HAU66100
Potenziometro “ ”
Quando la schermata principale è imposta-
ta su STREET MODE, utilizzare il potenzio-
metro per far scorrere e azzerare le
informazioni visualizzate. Quando la schermata principale è imposta-
ta su TRACK MODE, utilizzare il potenzio-
metro per far scorrere e azzerare le
informazioni visualizzate e per attivare il
cronometro sul giro.
Quando viene visualizzata la schermata
MENU, utilizzare il potenziometro per spo-
starsi tra i moduli di impostazione e appor-
tare le necessarie modifiche.
Azionare il potenziometro come segue.
Ruotare verso l’alto
- ruotare il potenzio-
metro verso l’alto per lo scorrimento verso
l’alto/a sinistra o per aumentare un valore
impostato.
Ruotare verso il basso - ruotare il poten-
ziometro verso il basso per lo scorrimento
verso il basso/a destra o per diminuire un
valore impostato.
Premere brevemente - premere breve-
mente verso l’interno il potenziometro per
effettuare e confermare le selezioni.
Premere a lun go - premere il potenziome-
tro verso l’interno per un secondo per azze-
rare un’informazione visualizzata o per
accedere e uscire dalla schermata MENU.
NOTA Per ulteriori informazioni sulla scher-
mata principale e sulle relative funzio-
ni, vedere pagina 4-9. 
Per ulteriori informazioni sulla scher-
mata principale e su come apportare
le modifiche alle impostazioni, vedere
pagina 4-15.
UB3LH0H0.book Page 5 Wednesday, August 7, 2019 5:15 PM

Strumento e funzioni di controllo
4-6
4
HAU4939H
Spie di se gnalazione e d i avverti-
mento
HAU88280
Spie in dicatore di d irezione “ ” e “ ”
Ciascuna spia lampeggerà quando le luci
indicatori di direzione corrispondenti lam-
peggiano.
HAU88300
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando la trasmissione è in posizione di fol-
le.
HAU88310
Spia luce abbag liante “ ”
Questa spia di segnalazione si accende
quando l’abbagliante del faro è acceso.
HAU88320
Spia livello carburante “ ”
Questa spia si accende quando il livello
carburante scende all’incirca al di sotto di
3.0 L (0.79 US gal, 0.66 Imp.gal). Quando
ciò si verifica, effettuare il rifornimento il pri-
ma possibile.
Si può controllare il circuito elettrico della
spia accendendo il veicolo. La spia dovreb-
be accendersi per pochi secondi e poi spe-
gnersi.NOTASe la spia non si accende, rimane accesa
dopo il rifornimento o se lampeggia ripetu-
tamente, far controllare il veicolo da un
concessionario Yamaha.
HAU88330
Spia di se gnalazione guasto (MIL) “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema al motore o a un al-
tro sistema di comando del veicolo. Se
questo accade, far controllare il sistema
diagnostico di bordo da un concessionario
Yamaha. Si può controllare il circuito elettri-
co della spia accendendo il veicolo. La spia
dovrebbe accendersi per pochi secondi e
poi spegnersi. Se inizialmente la spia non si
accende quando si accende il veicolo, o se
la spia rimane accesa, fare controllare il vei-
colo da un concessionario Yamaha.ATTENZIONE
HCA26820
Se la spia MIL inizia a lampe ggiare, ab-
bassare il reg ime del motore per evitare
d anni all’impianto di scarico.NOTAIl motore viene comandato sensibilmente
affinché il sistema diagnostico di bordo rile-
vi il deterioramento e il guasto del sistema
di controllo delle emissioni. Data questa ca-
ratteristica tecnica, la spia MIL potrebbe
accendersi o lampeggiare a causa di modi-
fiche al veicolo, assenza di manutenzione,
uso eccessivo o improprio del motociclo.
Per evitarlo, osservare le seguenti precau-
zioni.
1. Spia livello carburante “ ”
2. Spia pressione olio e temperatura liquido
refrigerante “ ”
3. Spia sistema ausiliario “ ”
4. Spia di segnalazione controllo stabilità “ ”
5. Spia di segnalazione cambio “ ”
6. Spia luce abbagliante “ ”
7. Spia ABS “ ”
8. Spia di segnalazione guasto “ ”
9. Spia indicatore di direzione destro “ ”
10.Spia indicatore di direzione sinistro “ ”
11.Spia marcia in folle “ ”
12.Spia immobilizer “ ”
ABS
1 2
GPSN
LCSQS
LIF 2
ODO123456 TRIP-1
1234.5
1000 r/min
km
km
km/h
10:
00
MODE-APWR 1TCS 3SCS 2EBM 1T-2
5
12
6
7
9
8
1012
11
3
4
UB3LH0H0.book Page 6 Wednesday, August 7, 2019 5:15 PM

Strumento e funzioni di controllo
4-7
4

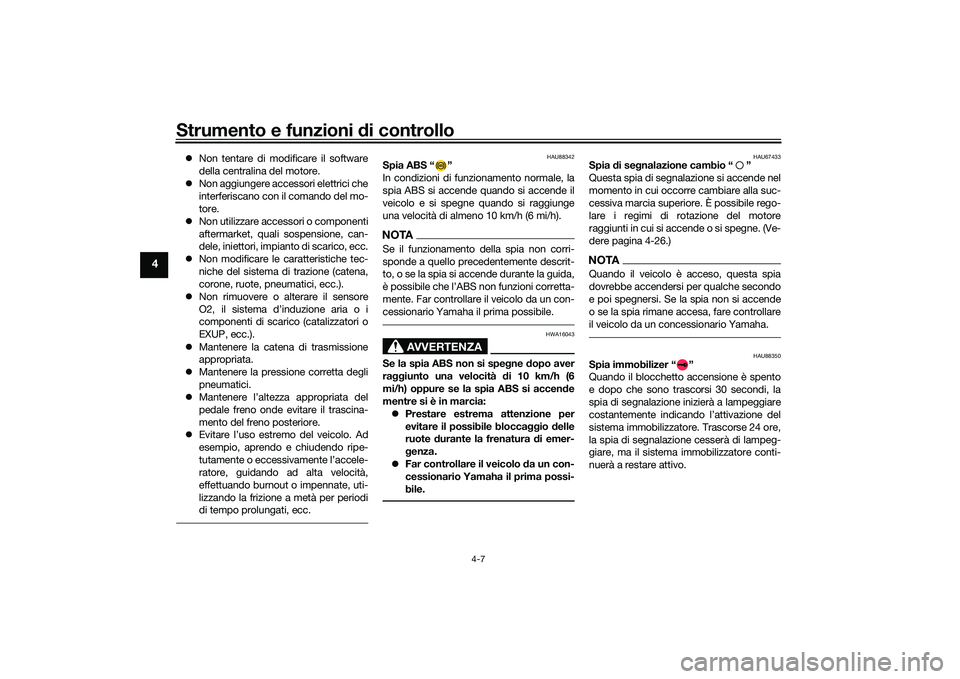

Non tentare di modificare il software
della centralina del motore.
 Non aggiungere accessori elettrici che
interferiscano con il comando del mo-
tore.
 Non utilizzare accessori o componenti
aftermarket, quali sospensione, can-
dele, iniettori, impianto di scarico, ecc.
 Non modificare le caratteristiche tec-
niche del sistema di trazione (catena,
corone, ruote, pneumatici, ecc.).
 Non rimuovere o alterare il sensore
O2, il sistema d’induzione aria o i
componenti di scarico (catalizzatori o
EXUP, ecc.).
 Mantenere la catena di trasmissione
appropriata.
 Mantenere la pressione corretta degli
pneumatici.
 Mantenere l’altezza appropriata del
pedale freno onde evitare il trascina-
mento del freno posteriore.
 Evitare l’uso estremo del veicolo. Ad
esempio, aprendo e chiudendo ripe-
tutamente o eccessivamente l’accele-
ratore, guidando ad alta velocità,
effettuando burnout o impennate, uti-
lizzando la frizione a metà per periodi
di tempo prolungati, ecc.
HAU88342
Spia ABS “ ”
In condizioni di funzionamento normale, la
spia ABS si accende quando si accende il
veicolo e si spegne quando si raggiunge
una velocità di almeno 10 km/h (6 mi/h).NOTASe il funzionamento della spia non corri-
sponde a quello precedentemente descrit-
to, o se la spia si accende durante la guida,
è possibile che l’ABS non funzioni corretta-
mente. Far controllare il veicolo da un con-
cessionario Yamaha il prima possibile.
AVVERTENZA
HWA16043
Se la spia ABS non si spe gne dopo aver
ra ggiunto una velocità di 10 km/h (6
mi/h) oppure se la spia ABS si accen de
mentre si è in marcia:
 Prestare estrema attenzione per
evitare il possibile blocca ggio delle
ruote durante la frenatura di emer-
g enza.
 Far controllare il veicolo d a un con-
cessionario Yamaha il prima possi-
bile.
HAU67433
Spia di se gnalazione cambio “ ”
Questa spia di segnalazione si accende nel
momento in cui occorre cambiare alla suc-
cessiva marcia superiore. È possibile rego-
lare i regimi di rotazione del motore
raggiunti in cui si accende o si spegne. (Ve-
dere pagina 4-26.)NOTAQuando il veicolo è acceso, questa spia
dovrebbe accendersi per qualche secondo
e poi spegnersi. Se la spia non si accende
o se la spia rimane accesa, fare controllare
il veicolo da un concessionario Yamaha.
HAU88350
Spia immobilizer “ ”
Quando il blocchetto accensione è spento
e dopo che sono trascorsi 30 secondi, la
spia di segnalazione inizierà a lampeggiare
costantemente indicando l’attivazione del
sistema immobilizzatore. Trascorse 24 ore,
la spia di segnalazione cesserà di lampeg-
giare, ma il sistema immobilizzatore conti-
nuerà a restare attivo.
UB3LH0H0.book Page 7 Wednesday, August 7, 2019 5:15 PM
