Pflege und Lagerung
7-5
7
a) Die Zündkerzen herausschrauben
und die Zündkerzenstecker abziehen.
b) Je etwa einen Teelöffel Motoröl durch
die Kerzenbohrungen einfließen las-
sen.
c) Die Zündkerzen mit aufgestecktem
Zündkerzenstecker an Masse legen,
um Zündfunken zu verhindern.
d) Den Motor mit dem Starter (ggf. Kick-
starter) etwa fünf Sekunden durchdre-
hen lassen. Das Öl gelangt so an Zy-
linder, Kolben usw.
e) Die Zündkerzen montieren und die
Zündkerzenstecker aufstecken.
GWA00003
WARNUNG
@ Schritt 5.c) unbedingt beachten, um Ver-
letzung durch Hochspannung vorzubeu-
gen. @
6. Sämtliche Seilzüge und alle Hand-
und Fußhebel- sowie Ständer-Dreh-
punkte ölen.
7. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend
das Motorrad so aufbocken, daß bei-
de Räder über dem Boden schweben;
anderenfalls die Reifenposition jeden
Monat verändern, um die Reifen nicht
zu beschädigen.
8. Den Schalldämpfer mit einer Plastiktü-
te so abdecken, daß kein Wasser ein-
dringen kann.9. Die Batterie ausbauen, kühl und
trocken lagern, jeden Monat prüfen
und ggf. aufladen. Temperaturen
unter 0 °C und über 30 °C sind zu
vermeiden. Nähere Informationen
siehe Abschnitt “Batterie” im Kapitel
“Regelmäßige Wartung und kleinere
Reparaturen”.
HINWEIS:@ Anfallende Reparaturen oder Inspektion
vor der Stillegung ausführen. @
G_4sv_Cleaning.fm Page 5 Monday, September 6, 1999 2:01 PM

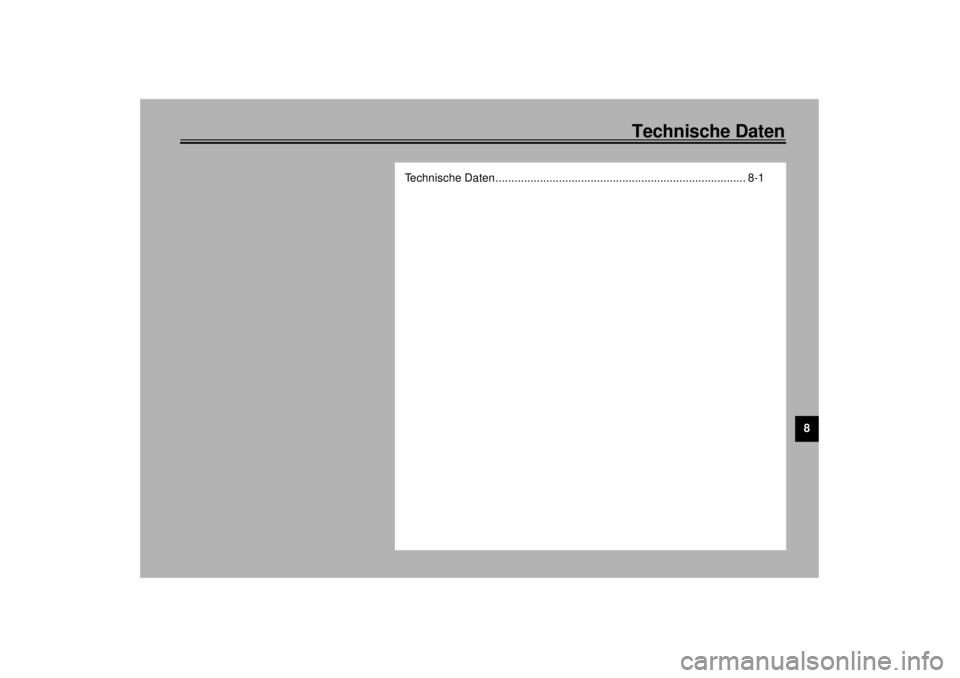

Technische Daten
8
Technische Daten ............................................................................... 8-1
G_4sv_SpecTOC.fm Page 1 Monday, September 6, 1999 2:01 PM

8-1
8
GAU01038
8-Technische DatenTechnische Daten01E
Modell YZF1000R
Abmessungen
Gesamtlänge 2.085 mm (nicht CH, D, DK, NL,
S, SF)
2.170 mm (nur CH, D, DK, NL, S,
SF)
Gesamtbreite 740 mm
Gesamthöhe 1.175 mm
Sitzhöhe 815 mm
Radstand 1.430 mm
Bodenfreiheit 140 mm
Wendekreis-Halbmesser 3.100 mm
Leergewicht (fahrfertig,
vollgetankt)
224 kg
Motor
Bauart flüssigkeitsgekühlter 4-Zyl.-
4-Takt-Ottomotor, zwei obenlie-
gende Nockenwellen (DOHC)
Zylinderanordnung 4-Zylinder-Reihe, quer nach vorn
geneigt
Hubraum 1.002 cm
3
Bohrung ´ Hub 75,5 ´ 56,0 mm
Verdichtungsverhältnis 11,5:1Startsystem Elektrostarter
Schmiersystem Naßsumpfschmierung
Motoröl
Sorte (Viskosität)
Klassen
nach API: SE, SF oder SG
nach CCMC (ACEA): G-4 od. G-5
-20˚ -10˚ 0˚
10˚20˚ 30˚
40˚50˚C
SAE 10W/30
SAE 15W/40SAE 20W/40SAE 20W/50
SAE 10W/40
ACHTUNG:Keine Öle verwenden, die Reibschutzmittel enthalten.
Pkw-Motoröle mit der Bezeichnung “Energy Conserving”
enthalten oft solche Zusätze. Diese können beim Motorrad
zu Kupplungsrutschen und Leistungsminderung führen.
G_4sv_Spec.fm Page 1 Monday, September 6, 1999 2:01 PM

Technische Daten
8-2
8
Füllmenge
Ölwechsel ohne
Filterwechsel 3,0 L
Ölwechsel mit
Filterwechsel 3,2 L
Gesamtmenge 3,5 L
Luftfilter
Trockenfilter-Einsatz
Kraftstoff
Sorte bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt) 20 L
Davon Reserve ca. 4,5 L
Vergaser
Ty p ´ Anzahl BDSR38 ´ 4
Hersteller MIKUNI
Zündkerzen
Hersteller/Typ NGK / DR8EA oder
DENSO / X24ESR-U
Elektrodenabstand 0,6–0,7 mm
KupplungsbauartMehrscheiben-Ölbadkupplung
Kraftübertragung
Primärantrieb Stirnräder
Primärübersetzung 1,659
Sekundärantrieb Kette
Sekundärübersetzung 2.706 (nicht D, S, SF)
2.765 (nur D, S, SF)Getriebe klauengeschaltetes 5-Gang-
Getriebe
Getriebebetätigung Fußschalthebel (links)
Getriebeabstufung
1. Gang 2,571
2. Gang 1,778
3. Gang 1,381
4. Gang 1,174
5. Gang 1,037
Fahrwerk
Rahmenbauart unten offener Zentralrohrrahmen
Lenkkopfwinkel 24°
Nachlauf 97 mm
Reifen
Vo r n
Ausführung Schlauchlosreifen
Dimension 120/70 ZR17
Hersteller/Typ Bridgestone / BT50F
Dunlop / D204FN
Michelin / MACADAM 90XM
Metzeler / MEZ1
Metzeler / MEZ2
G_4sv_Spec.fm Page 2 Monday, September 6, 1999 2:01 PM

Technische Daten
8-3
8
Hinten
Ausführung Schlauchlosreifen
Dimension 180/55 ZR17
Hersteller/Typ Bridgestone / BT50R
Dunlop / D204M
Michelin / MACADAM 90XM
Metzeler / MEZ1
Metzeler / MEZ2
Maximale Zuladung* 196 kg
Luftdruck (für kalten Reifen)
Bei einer Zuladung* von 0–90 kg
Vorn 250 kPa (2,50 kg/cm
2, 2,50 bar)
Hinten 250 kPa (2,50 kg/cm2, 2,50 bar)
Bei einer Zuladung* von 90 kg–max. Zuladung*
Vorn 290 kPa (2,90 kg/cm2, 2,90 bar)
Hinten 290 kPa (2,90 kg/cm2, 2,90 bar)
Hochgeschwindigkeitsfahrt
Vorn 290 kPa (2,90 kg/cm2, 2,90 bar)
Hinten 290 kPa (2,90 kg/cm2, 2,90 bar)
* Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
Räder
Vo r n
Ausführung Gußrad
Dimension 17 ´ MT 3,50Hinten
Ausführung Gußrad
Dimension 17 ´ MT 5,50
Bremsanlage
Vo r n
Bauar t Doppelscheibenbremse
Betätigung Handbremshebel (rechts)
Bremsflüssigkeit DOT 4
Hinten
Bauart Einscheibenbremse
Betätigung Fußbremshebel (rechts)
Bremsflüssigkeit DOT 4
Radaufhängung
Vo r n
Bauart Teleskopgabel
Standrohr-
Außendurchmesser 48 mm
Hinten
Bauar t Schwinge mit Umlenkhebel-
abstützung
Federelemente
Vorn hydraulisch gedämpfte Tele-
skopgabel mit Spiralfedern
Hinten Federbein mit gasdruckunter-
stütztem Stoßdämpfer und
Spiralfeder
G_4sv_Spec.fm Page 3 Monday, September 6, 1999 2:01 PM

Technische Daten
8-4
8
Federweg
Vorn 120 mm
Hinten 120 mm
Elektrische Anlage
Zündsystem digitale Transistorzündanlage
Lichtmaschine
Bauart Drehstromgenerator mit
Elektromagnet
Leistung 12 V, 28 A bei 5.000 U/min
Batterie
Typ YTX14-BS
Bezeichnung (Span-
nung, Kapazität) 12 V, 12 AH
ScheinwerferHalogenlampe
Lampen (Bezeichnung ´ Anzahl)
Scheinwerfer 12 V, 60/55 W (nicht GB)
12 V, 35/35 W ´ 2 (nur GB)
Rücklicht/Bremslicht 12 V, 5 W ´ 1
Blinker 12 V, 5/21 W ´ 2
Standlicht vorn 12 V, 21 W ´ 4
Instrumentenbeleuchtung 12 V; 1,7 W ´ 4
Leerlauf-Kontrolleuchte 12 V; 3,4 W ´ 1
Fernlicht-Kontrolleuchte 12 V; 3,4 W ´ 1Ölstand-Warnleuchte 12 V; 3,4 W ´ 1
Blinker-Kontrolleuchte 12 V; 3,4 W ´ 1
Reserve-Warnleuchte 12 V; 3,4 W ´ 1
Sicherungen
Hauptsicherung 30 A
Zündungssicherung 15 A
Signalanlagensicherung 15 A
Scheinwerfersicherung 20 A
Kühlerlüftersicherung 7,5 A
G_4sv_Spec.fm Page 4 Monday, September 6, 1999 2:01 PM

G_4sv_Spec.fm Page 5 Monday, September 6, 1999 2:01 PM

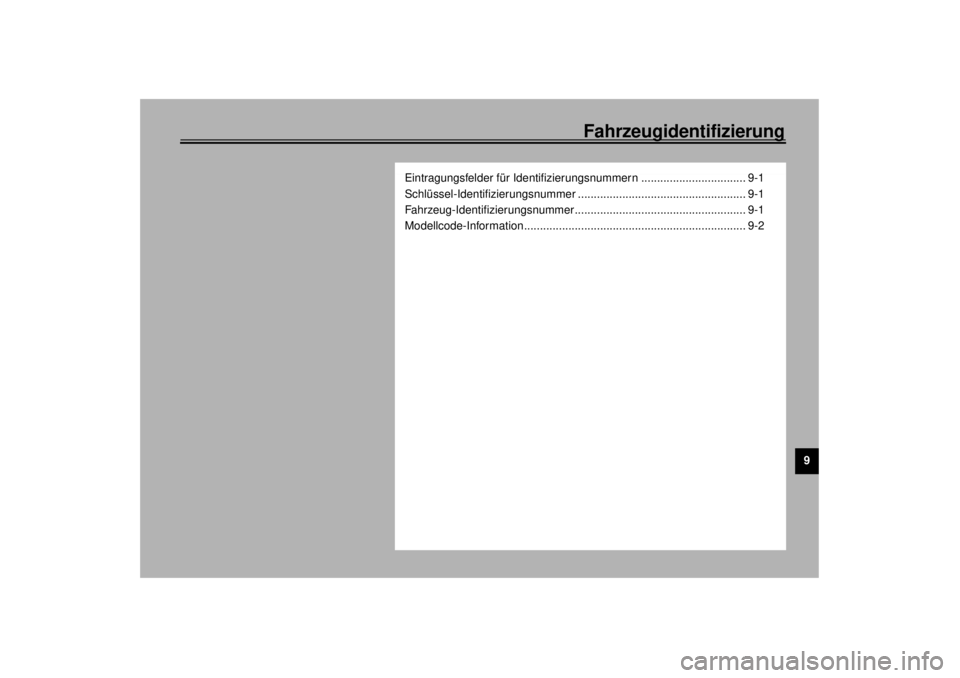

Fahrzeugidentifizierung
9
Eintragungsfelder für Identifizierungsnummern ................................. 9-1
Schlüssel-Identifizierungsnummer ..................................................... 9-1
Fahrzeug-Identifizierungsnummer...................................................... 9-1
Modellcode-Information...................................................................... 9-2
G_4sv_ConsumerTOC.fm Page 1 Monday, September 6, 1999 2:02 PM

9-1
9
GAU01039
9-Fahrzeugidentifizierung
GAU02944
Eintragungsfelder für Identifi-
zierungsnummernBitte übertragen Sie die Schlüssel- und
Fahrzeug-Identifizierungsnummern sowie
die Modellcode-Information in die dafür vor-
gesehenen Felder, da diese für die Bestel-
lung von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt wer-
den.
1. SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMERCA-02G2. FAHRZEUG-IDENTIFIZIERUNGS-
NUMMERCA-02G3. MODELLCODE-INFORMATIONCA-01GGAU01041
Schlüssel-IdentifizierungsnummerDie Schlüssel-Identifizierungsnummer ist
wie gezeigt auf dem Schlüsselanhänger
eingestanzt. Diese Nummer im entspre-
chenden Feld notieren, da sie bei der Be-
stellung eines Ersatzschlüssels angegeben
werden muß.
GAU01043
Fahrzeug-IdentifizierungsnummerDie Fahrzeug-Identifizierungsnummer ist
am Lenkkopfrohr eingeschlagen. Tragen
Sie diese Nummer in das entsprechende
Feld ein.HINWEIS:@ Die Fahrzeug-Identifizierungsnummer wird
von der Zulassungsbehörde registriert. @
1. Schlüssel-Identifizierungsnummer
1. Fahrzeug-Identifizierungsnummer
G_4sv_Consumer.fm Page 1 Monday, September 6, 1999 2:02 PM

Fahrzeugidentifizierung
9-2
9
GAU01050
Modellcode-InformationDas Modellcode-Klebeschild ist an der ge-
zeigten Stelle auf dem Rahmen unter der
Sitzbank angebracht. (Siehe Seite 3-13 für
Einzelheiten zum Abnehmen der Sitzbank.)
Übertragen Sie Codenummer und Info-Kür-
zel in die vorgesehenen Felder. Diese Infor-
mationen benötigen Sie zur Ersatzteil-Be-
stellung bei Ihrem YAMAHA-Händler.1. Modellcode-Information
