YAMAHA YZF1000 2000 Betriebsanleitungen (in German)

Regelmäßige Wartung und kleinere Reparaturen
6-13
6
5. Den Luftfilter-Gehäusedeckel ab-
schrauben.
6. Den Luftfiltereinsatz herausziehen.7. Den Filtereinsatz ausklopfen, um den
gröbsten Schmutz und Staub zu ent-
fernen. Dann mit Druckluft, wie auf der
Abbildung gezeigt, den feineren Staub
herausblasen. Den Luftfiltereinsatz,
falls beschädigt, erneuern.
8. Zum Einbau der Teile den Ausbauvor-
gang in umgekehrter Reihenfolge
durchführen.
GC000082
ACHTUNG:@ l
Sicherstellen, daß der Filtereinsatz
richtig im Filtergehäuse sitzt.
l
Den Motor niemals ohne Luftfilter
betreiben, da eindringende Staub-
partikel erhöhten Verschleiß an Kol-
ben und/oder Zylindern verursa-
chen.
@
1. Schraube
2. Luftfilter-Gehäusedeckel
1. Luftfilter
G_4sv_Periodic.fm Page 13 Monday, September 6, 1999 2:00 PM

Regelmäßige Wartung und kleinere Reparaturen
6-14
6
GW000072
WARNUNG
@ l
Vor der Kraftstofftank-Montage die
Schläuche gründlich auf Beschädi-
gung prüfen. Ein undichter Kraft-
stoffschlauch stellt eine Brandge-
fahr dar. Deshalb in diesem Fall den
Motor unter keinen Umständen star-
ten und das Motorrad umgehend
von einem YAMAHA-Händler über-
prüfen lassen.
l
Sicherstellen, daß die Kraftstoff-
schläuche korrekt verlegt, richtig an-
geschlossen und nicht gequetscht
sind. Einen beschädigten Schlauch
unbedingt erneuern.
@
GAU00630
Vergaser einstellenDie Vergaser sind grundlegende Bestand-
teile der Antriebseinheit und erfordern eine
höchstgenaue Einstellung. Die meisten
Einstellarbeiten sollten dem YAMAHA-
Händler vorbehalten bleiben, der über die
notwendigen Kenntnisse und Erfahrung
verfügt. Die im folgenden beschriebene
Einstellung der Leerlaufdrehzahl können
Sie jedoch im Rahmen der regelmäßigen
Wartung selbst ausführen.
GC000095
ACHTUNG:@ Die im YAMAHA-Werk vorgenommene
Vergasereinstellung beruht auf zahlrei-
chen Tests. Eine Änderung dieser Ein-
stellung kann zu Leistungsabfall und
Motorschäden führen. @
G_4sv_Periodic.fm Page 14 Monday, September 6, 1999 2:00 PM

Regelmäßige Wartung und kleinere Reparaturen
6-15
6
GAU00632
Leerlaufdrehzahl einstellen1. Den Motor anlassen und warmfahren.
Der Motor ist ausreichend warmgefah-
ren, wenn er spontan auf Gasgeben
anspricht.
2. Die Leerlaufdrehzahl mit der Leerlauf-
einstellschraube einstellen. Zum Erhö-
hen der Leerlaufdrehzahl die Einstell-
schraube in Richtung
a drehen, zum
Verringern der Leerlaufdrehzahl die
Einstellschraube in Richtung
b dre-
hen.
HINWEIS:@ Falls sich die Leerlaufdrehzahl nicht auf die
beschriebene Weise einstellen läßt, den
Motor von einem YAMAHA-Händler über-
prüfen lassen. @
GAU00635
Gaszugspiel einstellenDer Gasdrehgriff muß in Drehrichtung ein
Spiel von 3–7 mm aufweisen. Falls das
Spiel nicht dem korrekten Wert entspricht,
die Einstellung vom YAMAHA-Händler
durchführen lassen.
1. Leerlaufeinstellschraube
Leerlaufdrehzahl
1.100 U/min (nicht F, S, SF, D)
1.050 U/min (nur F, S, SF, D)
a. Gaszugspiel am Drehgriff
G_4sv_Periodic.fm Page 15 Monday, September 6, 1999 2:00 PM

Regelmäßige Wartung und kleinere Reparaturen
6-16
6
GAU00637
Ventilspiel einstellenMit zunehmender Betriebszeit verändert
sich das Ventilspiel, wodurch die Zylinder-
füllung nicht mehr den optimalen Wert er-
reicht. Darüber hinaus kann es durch fal-
sches Ventilspiel zu Schäden am Motor
kommen. Um dem vorzubeugen, muß das
Ventilspiel regelmäßig geprüft und ggf. ein-
gestellt werden. Diese Einstellung sollte
grundsätzlich nur von einem YAMAHA-
Händler durchgeführt werden.
GAU00658
Reifen prüfenOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet:
Luftdruck
Den Reifenluftdruck stets vor Fahrtantritt
prüfen. (Siehe Tabelle.)
GW000082
WARNUNG
@ Den Druck bei kalten Reifen (d. h. Rei-
fentemperatur entspricht Umgebungs-
temperatur) prüfen und ggf. korrigieren.
Der Reifenluftdruck muß der Zuladung,
d. h. dem Gesamtgewicht aus Fahrer,
Sozius und Zubehör (Koffer usw., falls
zulässig), sowie der vorgesehenen Ge-
schwindigkeit angepaßt werden. @
CE-33GMax. Zuladung* 196 kg
Druck bei
kaltem ReifenVorn Hinten
Bis 90 kg
Zuladung*250 kPa
2,50 kg/cm
2
2,50 bar250 kPa
2,50 kg/cm
2
2,50 bar
90 kg bis max.
Zuladung*290 kPa
2,90 kg/cm
2
2,90 bar290 kPa
2,90 kg/cm
2
2,90 bar
Hochgeschwin-
digkeitsfahrt290 kPa
2,90 kg/cm
2
2,90 bar290 kPa
2,90 kg/cm
2
2,90 bar
* Summe aus Fahrer, Beifahrer, Gepäck und Zubehör
G_4sv_Periodic.fm Page 16 Monday, September 6, 1999 2:00 PM

Regelmäßige Wartung und kleinere Reparaturen
6-17
6
GW000083
WARNUNG
@ Eine falsche Beladung beeinträchtigt das
Fahr- und Bremsverhalten und dadurch
die Sicherheit. Deswegen auf ein korrek-
tes Anbringen des Gepäcks und eine
richtige Gewichtsverteilung achten. Auf
keinen Fall Gegenstände mitführen, die
verrutschen können. Schwere Lasten
zum Fahrzeugmittelpunkt hin plazieren
und das Gewicht möglichst gleichmäßig
auf beide Seiten verteilen. Ebenso müs-
sen Fahrwerk und Reifenluftdruck auf die
Gesamtzuladung abgestimmt werden.
Niemals überladen!
Sicherstellen, daß
das Gesamtgewicht von Gepäck, Fahrer,
Sozius und zulässigem Zubehör (Koffer
usw.) nicht die Maximalzuladung über-
schreitet. Überladen beeinträchtigt nicht
nur das Fahrverhalten und die Sicherheit,
sondern kann auch Reifenschäden und
Unfälle zur Folge haben.
@
Zustand
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einem
YAMAHA-Händler austauschen lassen.
GW000095
WARNUNG
@ Übermäßig abgefahrene Reifen beein-
trächtigen die Fahrstabilität und können
zum Verlust der Fahrzeugkontrolle füh-
ren. Abgenutzte Reifen unverzüglich
vom YAMAHA-Händler erneuern lassen.
Der Austausch von Bauteilen an der
Bremsanlage und den Rädern sowie der
Reifenwechsel sollten grundsätzlich
von einem YAMAHA-Händler vorgenom-
men werden. @CE-26GHINWEIS:@ Die gesetzlichen Vorschriften zu den Min-
destprofiltiefen können von Land zu Land
abweichen. Richten Sie sich nach den Vor-
schriften Ihres Landes. @Ausführung
Die Gußräder dieses Motorrads sind mit
Schlauchlos-Reifen ausgestattet.

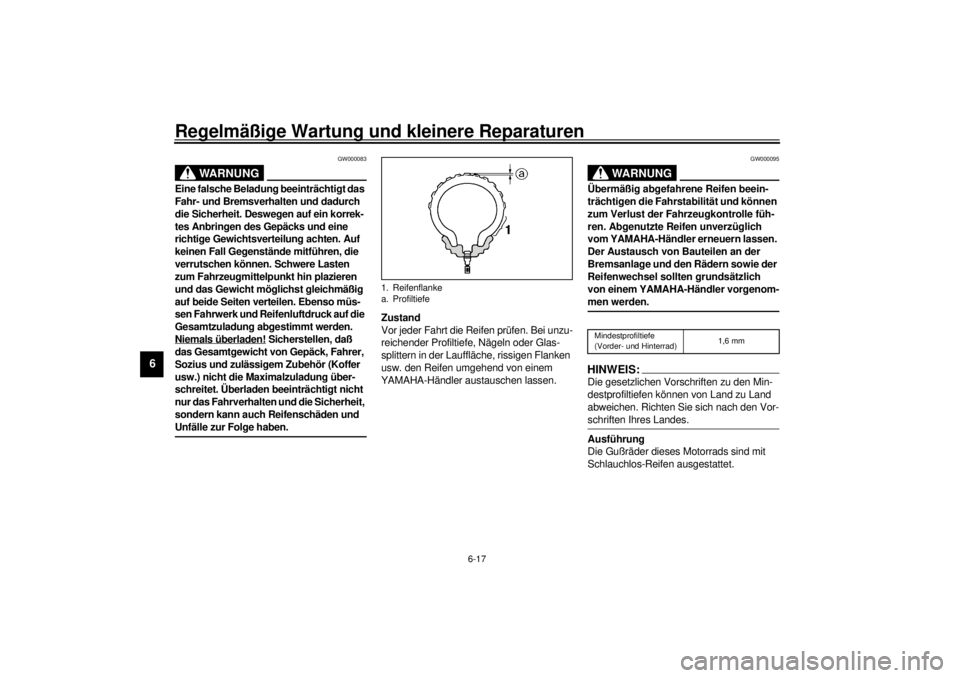

1. Reifenflanke
a. Profiltiefe
Mindestprofiltiefe
(Vorder- und Hinterrad)1,6 mm
G_4sv_Periodic.fm Page 17 Monday, September 6, 1999 2:00 PM

Regelmäßige Wartung und kleinere Reparaturen
6-18
6
GW000080
WARNUNG
@ l
Die nachfolgenden Reifen sind
nach zahlreichen Tests von der
YAMAHA MOTOR CO., LTD. freige-
geben worden. Bei anderen als den
zugelassenen Reifenkombinatio-
nen kann das Fahrverhalten nicht
garantiert werden. Unbedingt Rei-
fen gleichen Typs und gleichen
Herstellers für Vorder- und Hinter-
rad verwenden.
l
Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötzli-
chem Luftverlust führen. Nur Origi-
nalersatzteile von YAMAHA oder
gleichwertige Teile verwenden.
l
Die Ventilkappen fest aufschrau-
ben, da sie Luftverlust bei hohen
Geschwindigkeiten verhindern.
@

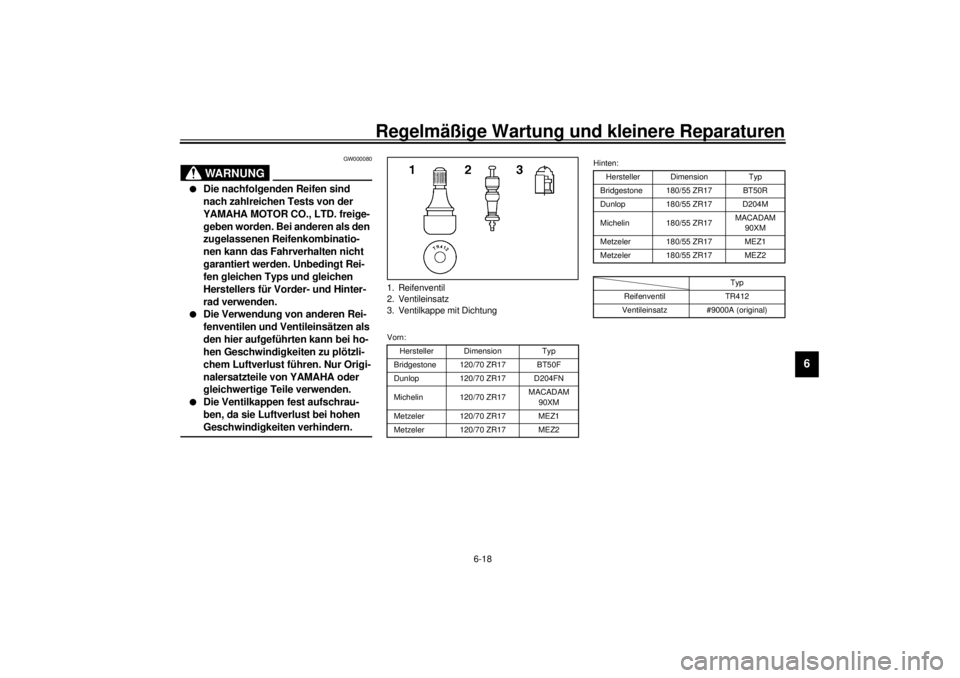

CE-10GCE-10G
CE-12G1. Reifenventil
2. Ventileinsatz
3. Ventilkappe mit DichtungVorn:
Hersteller Dimension Typ
Bridgestone 120/70 ZR17 BT50F
Dunlop 120/70 ZR17 D204FN
Michelin 120/70 ZR17MACADAM
90XM
Metzeler 120/70 ZR17 MEZ1
Metzeler 120/70 ZR17 MEZ2
Hinten:
Hersteller Dimension Typ
Bridgestone 180/55 ZR17 BT50R
Dunlop 180/55 ZR17 D204M
Michelin 180/55 ZR17MACADAM
90XM
Metzeler 180/55 ZR17 MEZ1
Metzeler 180/55 ZR17 MEZ2
Typ
Reifenventil TR412
Ventileinsatz #9000A (original)
G_4sv_Periodic.fm Page 18 Monday, September 6, 1999 2:00 PM

Regelmäßige Wartung und kleinere Reparaturen
6-19
6
GAU00684
WARNUNG
@ Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.l
Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.
l
Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km mit nied-
rigerer Geschwindigkeit eingefah-
ren werden, bevor hohe Geschwin-
digkeiten riskiert werden können.
l
Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.
l
Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungen
anpassen.
@
GAU00687
RäderOptimale Lenkstabilität, Lebensdauer und
Fahrsicherheit sind nur durch Beachtung
der folgenden Punkte gewährleistet:l
Räder und Reifen vor jeder Fahrt
inspizieren. Die Reifen auf Risse,
Schnitte u. ä., die Felgen auf Schlag
und andere Beschädigungen prüfen.
Bei Mängeln an Reifen oder Rädern
das Motorrad vom YAMAHA-Händ-
ler überprüfen lassen. Selbst klein-
ste Reparaturen an Rädern und Rei-
fen nur von einer Fachwerkstatt
ausführen lassen. Felgen mit Schlag
und anderen Verformungen müssen
ausgetauscht werden.
l
Nach dem Austausch von Felgen und/
oder Reifen muß das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
l
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optima-
len Eigenschaften entwickeln kann,
muß seine Lauffläche vorsichtig ein-
gefahren werden.
GAU00713
Hinterrad-Bremslichtschalter
einstellenDer mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsatz der Bremswirkung auf. Zum Ein-
stellen den Schalter festhalten und die Ein-
stellmutter verdrehen.
Die Einstellmutter in Richtung
a drehen,
um den Einschaltpunkt des Bremslicht-
schalters vorzuversetzen.
Die Einstellmutter in Richtung
b drehen,
um den Einschaltpunkt zurückzuversetzen.1. Bremslichtschalter
2. Einstellmutter
G_4sv_Periodic.fm Page 19 Monday, September 6, 1999 2:00 PM

Regelmäßige Wartung und kleinere Reparaturen
6-20
6
GAU00715
Vorderrad- und Hinterrad-
Bremsbeläge prüfenDie Bremsen weisen Verschleißanzeiger
auf, die ein Prüfen der Bremsbeläge ohne
Ausbau erlauben. Die Bremse betätigen
und den Verschleißanzeiger beobachten.
Wenn der Verschleißanzeiger die Brems-
scheibe fast
berührt, die Bremsbeläge
schnellstmöglich vom YAMAHA-Händler
austauschen lassen.
1. VerschleißanzeigerVorn
1. VerschleißanzeigerHinten
G_4sv_Periodic.fm Page 20 Monday, September 6, 1999 2:00 PM

Regelmäßige Wartung und kleinere Reparaturen
6-21
6
GAU01800
Bremsflüssigkeitsstand prüfenBei Bremsflüssigkeitsmangel kann Luft in
die Brems- oder Kupplungssysteme ein-
dringen und deren Funktion beeinträchti-
gen. Deshalb vor jedem Fahrtantritt den
Flüssigkeitsstand in den Vorratsbehältern
prüfen und erforderlichenfalls Bremsflüssig-
keit nachfüllen.Folgende Vorsichtsmaßregeln beachten:
l
Zum Ablesen des Flüssigkeitsstands
den Lenker so halten, daß der Vor-
ratsbehälter des Hauptbrems- bzw.
Kupplungsgeberzylinders waagrecht
steht.
l
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Undichtigkeit verursachen und da-
durch die Brems- und Kupplungsfunk-
tion beeinträchtigen.
l
Ausschließlich Bremsflüssigkeit
gleicher Marke und gleichen Typs
nachfüllen. Das Mischen von ver-
schiedenen Bremsflüssigkeiten
kann chemische Reaktionen her-
vorrufen, die die Brems- und Kupp-
lungsfunktion beeinträchtigen.
1. MinimalstandVorderradbremse
1. MinimalstandKupplung
1. Minimalstand
Empfohlene Bremsflüssigkeit: DOT 4Hinterradbremse
G_4sv_Periodic.fm Page 21 Monday, September 6, 1999 2:00 PM

Regelmäßige Wartung und kleinere Reparaturen
6-22
6
l
Darauf achten, daß beim Nachfül-
len kein Wasser in den Haupt-
brems- bzw. Kupplungsgeberzylin-
der gelangt. Wasser setzt den
Siedepunkt der Bremsflüssigkeit
erheblich herab und kann Dampf-
blasenbildung verursachen.
l
Bremsflüssigkeit greift Lack und
Kunststoff an. Deshalb vorsichtig
handhaben und verschüttete Brems-
flüssigkeit sofort abwischen.
l
Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Brems- und Kupp-
lungsbeläge normal; bei plötzlichem
Absinken jedoch die Brems- bzw.
Kupplungsanlage vom YAMAHA-
Händler überprüfen lassen.
GAU00742
Bremsflüssigkeit wechselnDie Bremsflüssigkeit nur von einem
YAMAHA-Händler wechseln lassen.
Folgende Teile nach der angegebenen
Zeitspanne, ggf. bei Undichtigkeit oder
anderen Schäden vom YAMAHA-Händler
austauschen lassen:l
Dichtringe (alle zwei Jahre)
l
Bremsschläuche (alle vier Jahre)
Ursprüngl. Form
Ursprüngl. Form
G_4sv_Periodic.fm Page 22 Monday, September 6, 1999 2:00 PM
