Abarth 124 Spider 2016 Instructieboek (in Dutch)

sluit de afdekking als het stopcontact
niet wordt gebruikt om te voorkomen
dan vreemd materiaal of vloeistof in het
stopcontact terechtkomt;
steek de stekker op de juiste manier
in het stopcontact;
steek de aansteker niet in het
stopcontact;
er kan ruis optreden bij het afspelen
van geluid naar gelang het apparaat dat
op het stopcontact wordt aangesloten;
naar gelang het apparaat dat op het
stopcontact wordt aangesloten, kan het
elektrische systeem van het voertuig
worden beïnvloed, waardoor het
waarschuwingslampje gaat branden.
Koppel het aangesloten apparaat aan
en zorg ervoor dat het probleem wordt
verholpen. Als het probleem is
verholpen, koppelt u het apparaat los
van het stopcontact en schakelt u het
contact uit. Neem, als het probleem
aanhoudt, contact op met het Abarth
Servicenetwerk.
BELANGRIJK Om ontlading van de
batterij te voorkomen, mag u het
stopcontact niet langdurig gebruiken
als de motor uitstaat of in de vrij staat.
ACHTERKLEP
OPENEN
47) 48)
BELANGRIJK Alvorens de achterklep te
openen, verwijdert u eventuele
opgehoopte sneeuw en ijs. De
achterklep kan anders sluiten onder het
gewicht van sneeuw en ijs en letsel
veroorzaken.
BELANGRIJK Open/sluit de achterklep
voorzichtig bij sterke wind. Bij een
sterke windvlaag tegen de achterklep
kan deze plotsklaps sluiten en letsel
veroorzaken.
BELANGRIJK Open de achterklep
volledig om ervoor te zorgen dat deze
open blijft. Als de achterklep slechts
gedeeltelijk is geopend, kan deze
dichtslaan door trillingen of windvlagen
en letsel veroorzaken.
BELANGRIJK Schakel de motor uit als
u bagage in de bagageruimte plaatst of
eruit haalt. Anders kunt u brandwonden
oplopen door de warmte van het
uitlaatgas.
De externe ontgrendelknop
gebruiken
(indien aanwezig)
Zonder de externe ontgrendelknop:ontgrendel de portieren en de
achterklep, druk vervolgens op de
elektrische achterklepopener fig. 30 en
breng deze omhoog als de
ontgrendeling wordt vrijgegeven.
OPMERKINGMet de externe
ontgrendelknop: kan de achterklep
tevens worden geopend terwijl u de
sleutel bij u draagt.
Met de geavanceerde keyless-
functie
Een gesloten achterklep kan tevens
worden geopend terwijl u de sleutel bij
u draagt.
Als de achterklep wordt geopend terwijl
de portieren zijn gesloten, kan het een
paar seconden duren voordat de
ontgrendeling van de achterklep wordt
vrijgegeven nadat de elektrische
achterklepopener is ingedrukt.
De achterklep kan worden gesloten
3004030201-12A-001AB
39

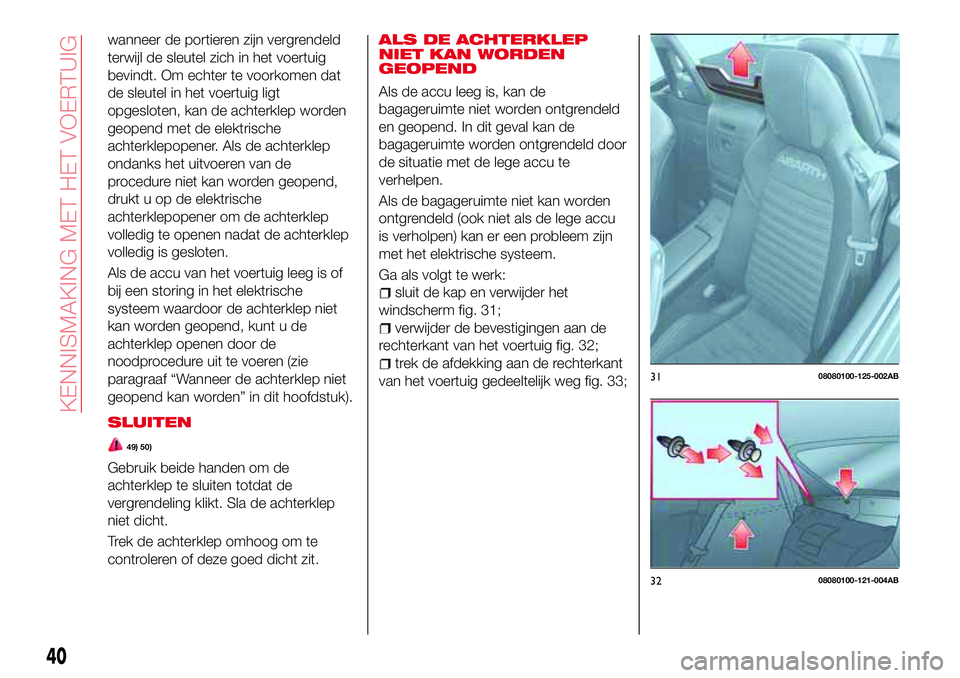

wanneer de portieren zijn vergrendeld
terwijl de sleutel zich in het voertuig
bevindt. Om echter te voorkomen dat
de sleutel in het voertuig ligt
opgesloten, kan de achterklep worden
geopend met de elektrische
achterklepopener. Als de achterklep
ondanks het uitvoeren van de
procedure niet kan worden geopend,
drukt u op de elektrische
achterklepopener om de achterklep
volledig te openen nadat de achterklep
volledig is gesloten.
Als de accu van het voertuig leeg is of
bij een storing in het elektrische
systeem waardoor de achterklep niet
kan worden geopend, kunt u de
achterklep openen door de
noodprocedure uit te voeren (zie
paragraaf “Wanneer de achterklep niet
geopend kan worden” in dit hoofdstuk).
SLUITEN
49) 50)
Gebruik beide handen om de
achterklep te sluiten totdat de
vergrendeling klikt. Sla de achterklep
niet dicht.
Trek de achterklep omhoog om te
controleren of deze goed dicht zit.
ALS DE ACHTERKLEP
NIET KAN WORDEN
GEOPEND
Als de accu leeg is, kan de
bagageruimte niet worden ontgrendeld
en geopend. In dit geval kan de
bagageruimte worden ontgrendeld door
de situatie met de lege accu te
verhelpen.
Als de bagageruimte niet kan worden
ontgrendeld (ook niet als de lege accu
is verholpen) kan er een probleem zijn
met het elektrische systeem.
Ga als volgt te werk:
sluit de kap en verwijder het
windscherm fig. 31;
verwijder de bevestigingen aan de
rechterkant van het voertuig fig. 32;
trek de afdekking aan de rechterkant
van het voertuig gedeeltelijk weg fig. 33;3108080100-125-002AB
3208080100-121-004AB
40
KENNISMAKING MET HET VOERTUIG

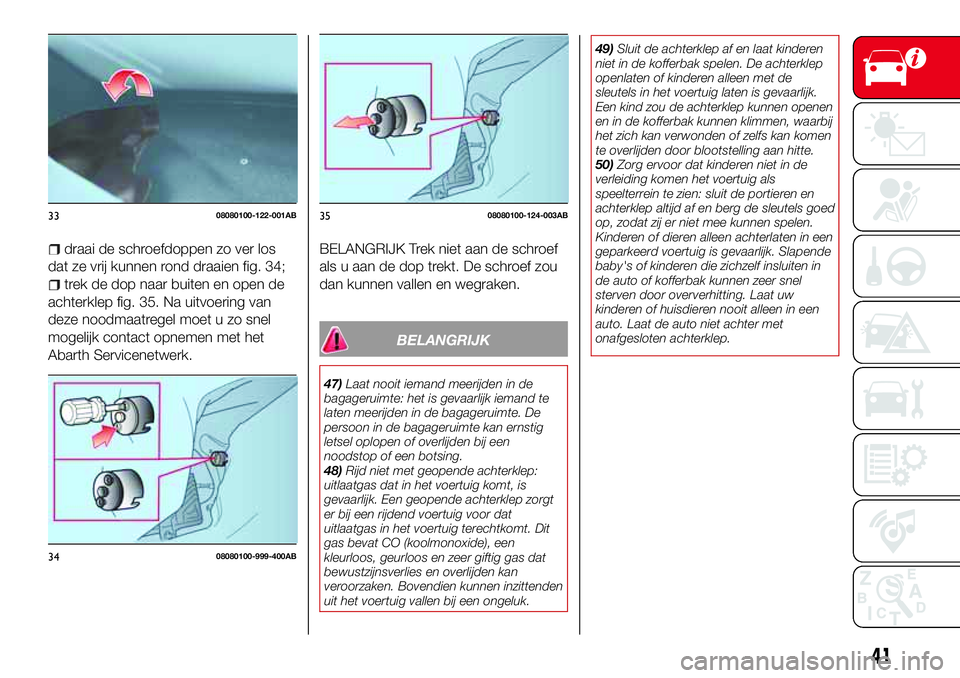

draai de schroefdoppen zo ver los
dat ze vrij kunnen rond draaien fig. 34;
trek de dop naar buiten en open de
achterklep fig. 35. Na uitvoering van
deze noodmaatregel moet u zo snel
mogelijk contact opnemen met het
Abarth Servicenetwerk.
BELANGRIJK Trek niet aan de schroef
als u aan de dop trekt. De schroef zou
dan kunnen vallen en wegraken.
BELANGRIJK
47)Laat nooit iemand meerijden in de
bagageruimte: het is gevaarlijk iemand te
laten meerijden in de bagageruimte. De
persoon in de bagageruimte kan ernstig
letsel oplopen of overlijden bij een
noodstop of een botsing.
48)Rijd niet met geopende achterklep:
uitlaatgas dat in het voertuig komt, is
gevaarlijk. Een geopende achterklep zorgt
er bij een rijdend voertuig voor dat
uitlaatgas in het voertuig terechtkomt. Dit
gas bevat CO (koolmonoxide), een
kleurloos, geurloos en zeer giftig gas dat
bewustzijnsverlies en overlijden kan
veroorzaken. Bovendien kunnen inzittenden
uit het voertuig vallen bij een ongeluk.49)Sluit de achterklep af en laat kinderen
niet in de kofferbak spelen. De achterklep
openlaten of kinderen alleen met de
sleutels in het voertuig laten is gevaarlijk.
Een kind zou de achterklep kunnen openen
en in de kofferbak kunnen klimmen, waarbij
het zich kan verwonden of zelfs kan komen
te overlijden door blootstelling aan hitte.
50)Zorg ervoor dat kinderen niet in de
verleiding komen het voertuig als
speelterrein te zien: sluit de portieren en
achterklep altijd af en berg de sleutels goed
op, zodat zij er niet mee kunnen spelen.
Kinderen of dieren alleen achterlaten in een
geparkeerd voertuig is gevaarlijk. Slapende
baby's of kinderen die zichzelf insluiten in
de auto of kofferbak kunnen zeer snel
sterven door oververhitting. Laat uw
kinderen of huisdieren nooit alleen in een
auto. Laat de auto niet achter met
onafgesloten achterklep.
3308080100-122-001AB
3408080100-999-400AB
3508080100-124-003AB
41

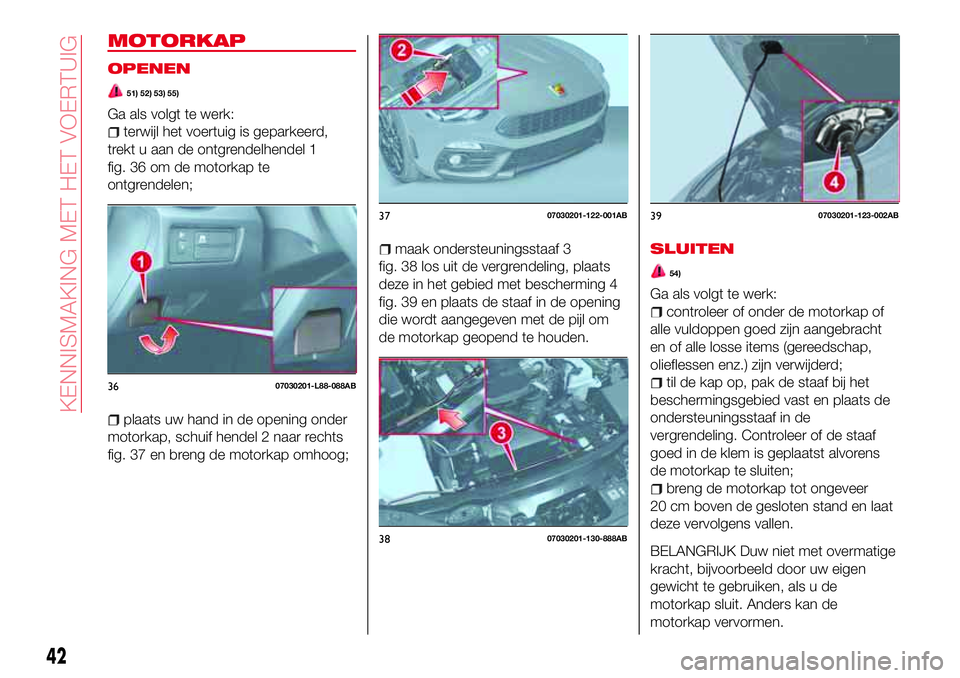

MOTORKAP
OPENEN
51) 52) 53) 55)
Ga als volgt te werk:
terwijl het voertuig is geparkeerd,
trekt u aan de ontgrendelhendel 1
fig. 36 om de motorkap te
ontgrendelen;
plaats uw hand in de opening onder
motorkap, schuif hendel 2 naar rechts
fig. 37 en breng de motorkap omhoog;
maak ondersteuningsstaaf 3
fig. 38 los uit de vergrendeling, plaats
deze in het gebied met bescherming 4
fig. 39 en plaats de staaf in de opening
die wordt aangegeven met de pijl om
de motorkap geopend te houden.SLUITEN
54)
Ga als volgt te werk:
controleer of onder de motorkap of
alle vuldoppen goed zijn aangebracht
en of alle losse items (gereedschap,
olieflessen enz.) zijn verwijderd;
til de kap op, pak de staaf bij het
beschermingsgebied vast en plaats de
ondersteuningsstaaf in de
vergrendeling. Controleer of de staaf
goed in de klem is geplaatst alvorens
de motorkap te sluiten;
breng de motorkap tot ongeveer
20 cm boven de gesloten stand en laat
deze vervolgens vallen.
BELANGRIJK Duw niet met overmatige
kracht, bijvoorbeeld door uw eigen
gewicht te gebruiken, als u de
motorkap sluit. Anders kan de
motorkap vervormen.
3607030201-L88-088AB
3707030201-122-001AB
3807030201-130-888AB
3907030201-123-002AB
42
KENNISMAKING MET HET VOERTUIG

BELANGRIJK

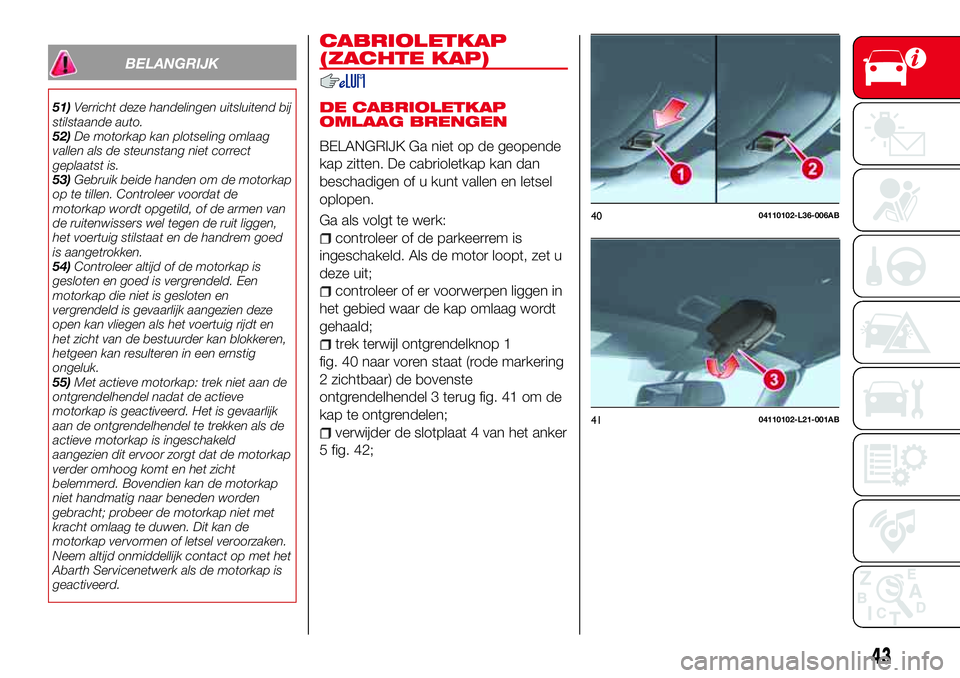

51)Verricht deze handelingen uitsluitend bij
stilstaande auto.
52)De motorkap kan plotseling omlaag
vallen als de steunstang niet correct
geplaatst is.
53)Gebruik beide handen om de motorkap
op te tillen. Controleer voordat de
motorkap wordt opgetild, of de armen van
de ruitenwissers wel tegen de ruit liggen,
het voertuig stilstaat en de handrem goed
is aangetrokken.
54)Controleer altijd of de motorkap is
gesloten en goed is vergrendeld. Een
motorkap die niet is gesloten en
vergrendeld is gevaarlijk aangezien deze
open kan vliegen als het voertuig rijdt en
het zicht van de bestuurder kan blokkeren,
hetgeen kan resulteren in een ernstig
ongeluk.
55)Met actieve motorkap: trek niet aan de
ontgrendelhendel nadat de actieve
motorkap is geactiveerd. Het is gevaarlijk
aan de ontgrendelhendel te trekken als de
actieve motorkap is ingeschakeld
aangezien dit ervoor zorgt dat de motorkap
verder omhoog komt en het zicht
belemmerd. Bovendien kan de motorkap
niet handmatig naar beneden worden
gebracht; probeer de motorkap niet met
kracht omlaag te duwen. Dit kan de
motorkap vervormen of letsel veroorzaken.
Neem altijd onmiddellijk contact op met het
Abarth Servicenetwerk als de motorkap is
geactiveerd.
CABRIOLETKAP
(ZACHTE KAP)
DE CABRIOLETKAP
OMLAAG BRENGEN
BELANGRIJK Ga niet op de geopende
kap zitten. De cabrioletkap kan dan
beschadigen of u kunt vallen en letsel
oplopen.
Ga als volgt te werk:
controleer of de parkeerrem is
ingeschakeld. Als de motor loopt, zet u
deze uit;
controleer of er voorwerpen liggen in
het gebied waar de kap omlaag wordt
gehaald;
trek terwijl ontgrendelknop 1
fig. 40 naar voren staat (rode markering
2 zichtbaar) de bovenste
ontgrendelhendel 3 terug fig. 41 om de
kap te ontgrendelen;
verwijder de slotplaat 4 van het anker
5 fig. 42;
4004110102-L36-006AB
4104110102-L21-001AB
43

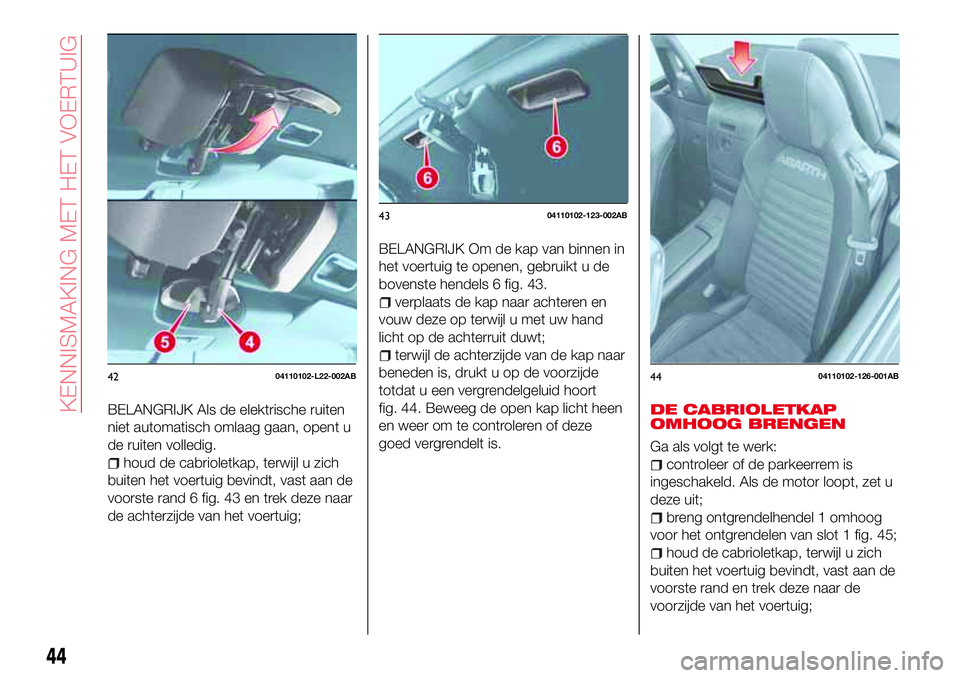

BELANGRIJK Als de elektrische ruiten
niet automatisch omlaag gaan, opent u
de ruiten volledig.
houd de cabrioletkap, terwijl u zich
buiten het voertuig bevindt, vast aan de
voorste rand 6 fig. 43 en trek deze naar
de achterzijde van het voertuig;
BELANGRIJK Om de kap van binnen in
het voertuig te openen, gebruikt u de
bovenste hendels 6 fig. 43.
verplaats de kap naar achteren en
vouw deze op terwijl u met uw hand
licht op de achterruit duwt;
terwijl de achterzijde van de kap naar
beneden is, drukt u op de voorzijde
totdat u een vergrendelgeluid hoort
fig. 44. Beweeg de open kap licht heen
en weer om te controleren of deze
goed vergrendelt is.
DE CABRIOLETKAP
OMHOOG BRENGEN
Ga als volgt te werk:
controleer of de parkeerrem is
ingeschakeld. Als de motor loopt, zet u
deze uit;
breng ontgrendelhendel 1 omhoog
voor het ontgrendelen van slot 1 fig. 45;
houd de cabrioletkap, terwijl u zich
buiten het voertuig bevindt, vast aan de
voorste rand en trek deze naar de
voorzijde van het voertuig;
4204110102-L22-002AB
4304110102-123-002AB
4404110102-126-001AB
44
KENNISMAKING MET HET VOERTUIG

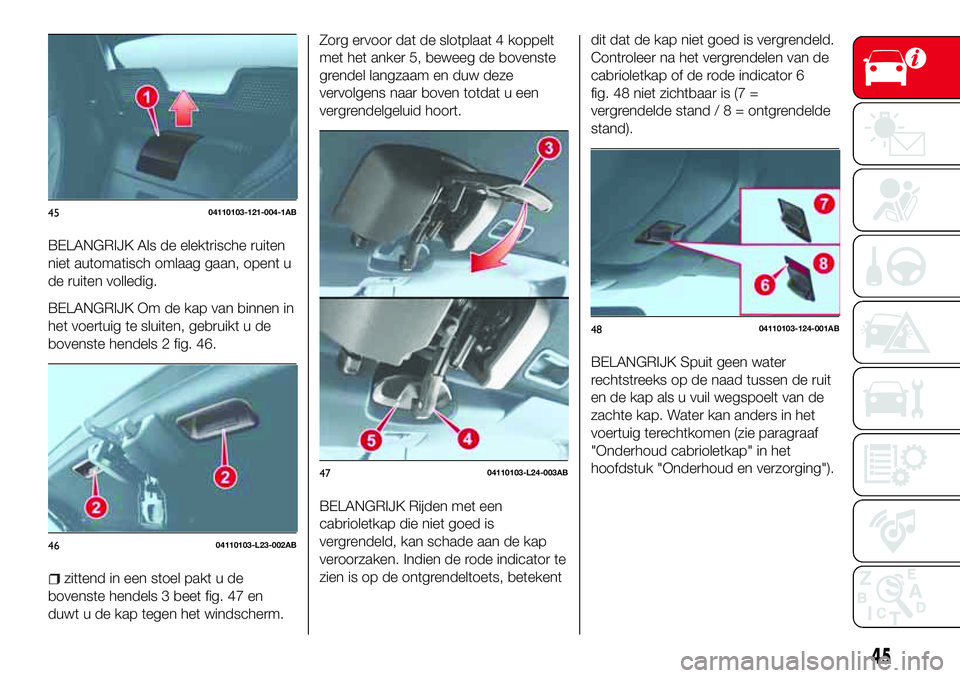

BELANGRIJK Als de elektrische ruiten
niet automatisch omlaag gaan, opent u
de ruiten volledig.
BELANGRIJK Om de kap van binnen in
het voertuig te sluiten, gebruikt u de
bovenste hendels 2 fig. 46.
zittend in een stoel pakt u de
bovenste hendels 3 beet fig. 47 en
duwt u de kap tegen het windscherm.Zorg ervoor dat de slotplaat 4 koppelt
met het anker 5, beweeg de bovenste
grendel langzaam en duw deze
vervolgens naar boven totdat u een
vergrendelgeluid hoort.
BELANGRIJK Rijden met een
cabrioletkap die niet goed is
vergrendeld, kan schade aan de kap
veroorzaken. Indien de rode indicator te
zien is op de ontgrendeltoets, betekentdit dat de kap niet goed is vergrendeld.
Controleer na het vergrendelen van de
cabrioletkap of de rode indicator 6
fig. 48 niet zichtbaar is (7 =
vergrendelde stand/8=ontgrendelde
stand).
BELANGRIJK Spuit geen water
rechtstreeks op de naad tussen de ruit
en de kap als u vuil wegspoelt van de
zachte kap. Water kan anders in het
voertuig terechtkomen (zie paragraaf
"Onderhoud cabrioletkap" in het
hoofdstuk "Onderhoud en verzorging").
4504110103-121-004-1AB
4604110103-L23-002AB
4704110103-L24-003AB
4804110103-124-001AB
45

afvoerfilter blokkeert, kan er water in het
voertuig komen. Reinig het afvoerfilter
ten minste eenmaal per jaar.
Controleer, alvorens de cabrioletkap
te openen, of de ontwasemschakelaar
van de achteruit is uitgeschakeld.
Anders kan warmte die vrij komt van de
ontwasemer schade toebrengen aan de
cabrioletkap en het interne materiaal.
Stop, voordat u de cabrioletkap
opent of sluit, op een veilige plek naast
de rijbaan en parkeer op een vlakke
ondergrond.
Controleer of er niets op de
cabrioletkap of in de buurt van de
achteruit ligt als u de cabrioletkap opent
of sluit.
Zelfs kleine voorwerpen kunnen
schade berokkenen.
Controleer bij het openen van de
cabrioletkap of er in het voertuig geen
voorwerpen zijn die door de wind
kunnen worden weg geblazen.
Bevestig alle losse voorwerpen
alvorens met geopende cabrioletkap te
gaan rijden.
Ter voorkoming van diefstal of
vandalisme en om ervoor te zorgen dat
de binnenzijde van het voertuig droog
blijft, wordt aanbevolen de cabrioletkap
goed te sluiten en beide portieren af te
sluiten als u het voertuig verlaat.
Rijd niet door een automatische
wasstraat; dit kan schade toebrengen
aan de cabrioletkap.
Open of sluit de cabrioletkap niet als
de temperatuur onder 5 °C is; dit
brengt schade toe aan het materiaal
van de cabrioletkap.
De cabrioletkap is vervaardigd van
hoogkwalitatief materiaal. Als dit niet
goed wordt onderhouden, kan het
materiaal hard worden, vlekken krijgen
of een ongelijkmatige glans opleveren.
Open de cabrioletkap niet als deze
nat is. Als de cabrioletkap opgevouwen
opdroogt, verslechtert deze en treedt
schimmel op.
Bij het openen van een natte
cabrioletkap kan tevens water in het
voertuig terechtkomen.
Open of sluit de cabrioletkap niet bij
sterke wind, daar dit de kap kan
beschadigen of een ongeluk kan
veroorzaken.
De elektrische ruiten gaan naar
beneden als de cabrioletkap wordt
geopend/gesloten. Dit is een functie ter
verbetering van de werking en duidt niet
op een probleem. Indien de accu van
het voertuig is losgekoppeld voor
onderhoud of om andere redenen, dan
gaan de elektrische ruiten niet
automatisch omlaag. Als de elektrische
ruiten niet omlaag gaan, moet het
open/sluitmechanisme van de ruiten
worden gereset.
Het windscherm vermindert de
hoeveelheid wind die van achter in het
voertuig terechtkomt als u met
geopende kap rijdt.
BELANGRIJK
56)Zorg ervoor dat de cabriolettop correct
vergrendeld is alvorens het voertuig te
starten.
46
KENNISMAKING MET HET VOERTUIG
VOORZORGSMAAT
REGELEN M.B.T. DE
CABRIOLETKAP
56) 57) 58) 59) 60)
12) 13) 15) 15) 16) 17) 18) 19) 20) 21)
Verwijder bladeren of andere
materiaal op en rond de cabrioletkap.
Als bladeren of ander materiaal het

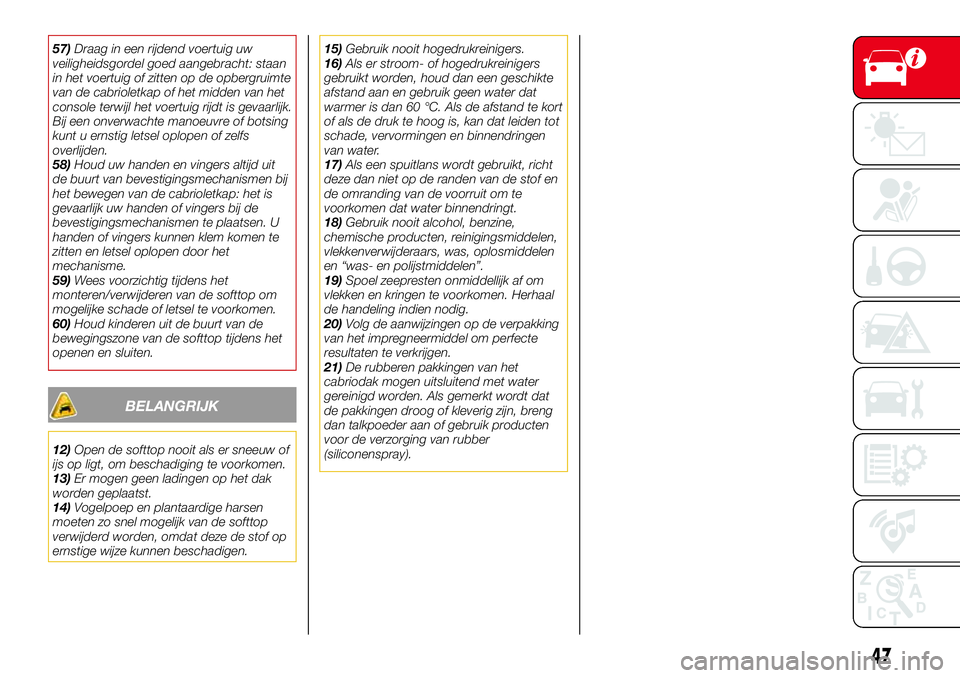

57)Draag in een rijdend voertuig uw
veiligheidsgordel goed aangebracht: staan
in het voertuig of zitten op de opbergruimte
van de cabrioletkap of het midden van het
console terwijl het voertuig rijdt is gevaarlijk.
Bij een onverwachte manoeuvre of botsing
kunt u ernstig letsel oplopen of zelfs
overlijden.
58)Houd uw handen en vingers altijd uit
de buurt van bevestigingsmechanismen bij
het bewegen van de cabrioletkap: het is
gevaarlijk uw handen of vingers bij de
bevestigingsmechanismen te plaatsen. U
handen of vingers kunnen klem komen te
zitten en letsel oplopen door het
mechanisme.
59)Wees voorzichtig tijdens het
monteren/verwijderen van de softtop om
mogelijke schade of letsel te voorkomen.
60)Houd kinderen uit de buurt van de
bewegingszone van de softtop tijdens het
openen en sluiten.
BELANGRIJK
12)Open de softtop nooit als er sneeuw of
ijs op ligt, om beschadiging te voorkomen.
13)Er mogen geen ladingen op het dak
worden geplaatst.
14)Vogelpoep en plantaardige harsen
moeten zo snel mogelijk van de softtop
verwijderd worden, omdat deze de stof op
ernstige wijze kunnen beschadigen.15)Gebruik nooit hogedrukreinigers.
16)Als er stroom- of hogedrukreinigers
gebruikt worden, houd dan een geschikte
afstand aan en gebruik geen water dat
warmer is dan 60 °C. Als de afstand te kort
of als de druk te hoog is, kan dat leiden tot
schade, vervormingen en binnendringen
van water.
17)Als een spuitlans wordt gebruikt, richt
deze dan niet op de randen van de stof en
de omranding van de voorruit om te
voorkomen dat water binnendringt.
18)Gebruik nooit alcohol, benzine,
chemische producten, reinigingsmiddelen,
vlekkenverwijderaars, was, oplosmiddelen
en “was- en polijstmiddelen”.
19)Spoel zeepresten onmiddellijk af om
vlekken en kringen te voorkomen. Herhaal
de handeling indien nodig.
20)Volg de aanwijzingen op de verpakking
van het impregneermiddel om perfecte
resultaten te verkrijgen.
21)De rubberen pakkingen van het
cabriodak mogen uitsluitend met water
gereinigd worden. Als gemerkt wordt dat
de pakkingen droog of kleverig zijn, breng
dan talkpoeder aan of gebruik producten
voor de verzorging van rubber
(siliconenspray).
47

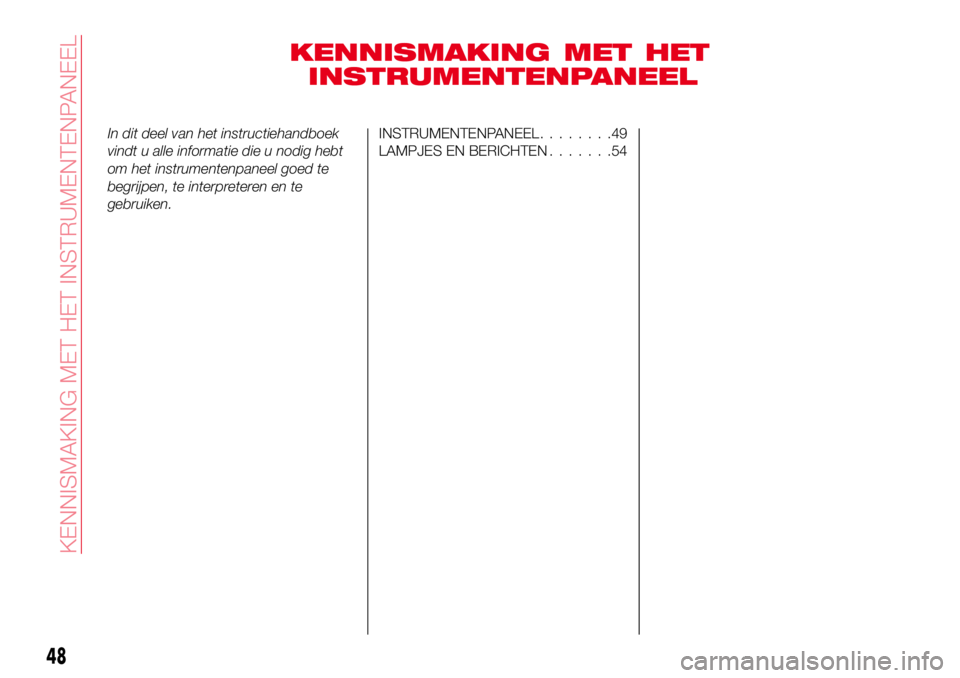

KENNISMAKING MET HET
INSTRUMENTENPANEEL
In dit deel van het instructiehandboek
vindt u alle informatie die u nodig hebt
om het instrumentenpaneel goed te
begrijpen, te interpreteren en te
gebruiken.INSTRUMENTENPANEEL........49
LAMPJES EN BERICHTEN.......54
48
KENNISMAKING MET HET INSTRUMENTENPANEEL
