Abarth 124 Spider 2016 Manual de Empleo y Cuidado (in Spanish)

LLANTAS Y NEUMÁTICOS PROPORCIONADOS
Llantas Neumático estándar Neumático de invierno
7J x 17 205/45 R17 84W 205/45 R17 84 M+S (*)
(*) Índice de carga y símbolo de velocidad: 84Q/84S/84H/84V/84W
189

PESOS
Peso en vacío (transmisión manual): 1060 kg
Peso en vacío (transmisión automática): 1080 kg
190
ESPECIFICACIONES TÉCNICAS

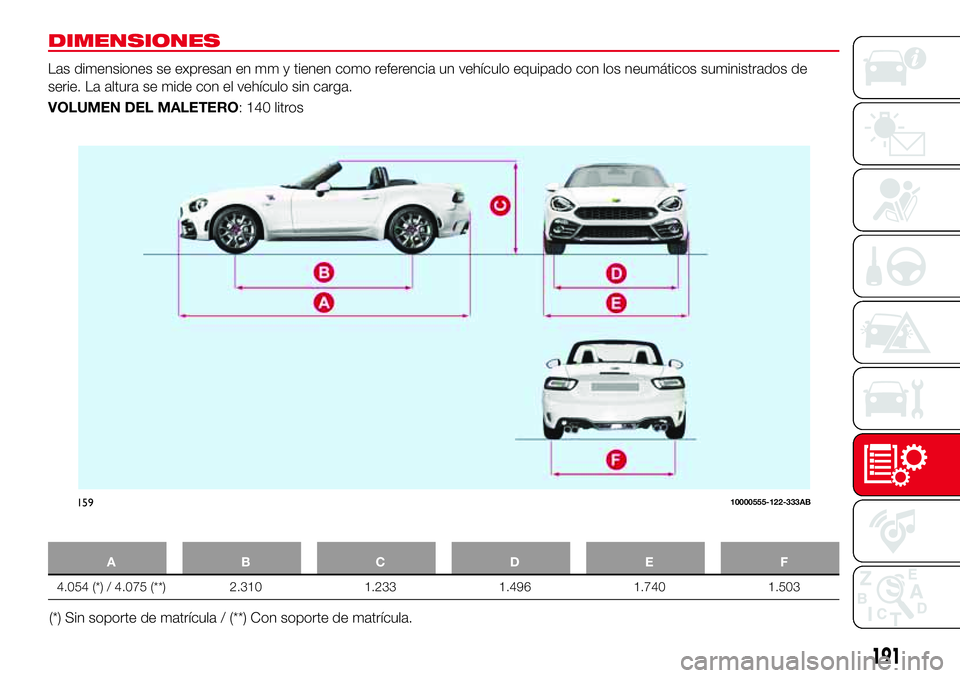

DIMENSIONES
Las dimensiones se expresan en mm y tienen como referencia un vehículo equipado con los neumáticos suministrados de
serie. La altura se mide con el vehículo sin carga.
VOLUMEN DEL MALETERO: 140 litros
ABCDE F
4.054 (*) / 4.075 (**) 2.310 1.233 1.496 1.740 1.503
(*) Sin soporte de matrícula / (**) Con soporte de matrícula.
15910000555-122-333AB
191

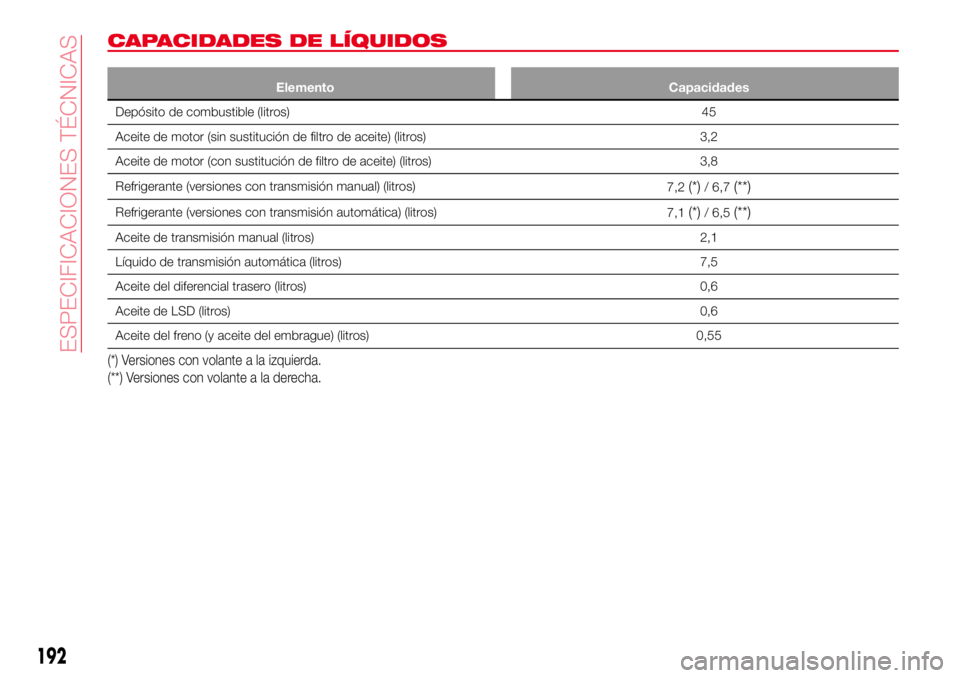

CAPACIDADES DE LÍQUIDOS
Elemento Capacidades
Depósito de combustible (litros) 45
Aceite de motor (sin sustitución de filtro de aceite) (litros) 3,2
Aceite de motor (con sustitución de filtro de aceite) (litros) 3,8
Refrigerante (versiones con transmisión manual) (litros)
7,2
(*)/ 6,7(**)
Refrigerante (versiones con transmisión automática) (litros)
7,1(*)/ 6,5(**)
Aceite de transmisión manual (litros) 2,1
Líquido de transmisión automática (litros) 7,5
Aceite del diferencial trasero (litros) 0,6
Aceite de LSD (litros)0,6
Aceite del freno (y aceite del embrague) (litros) 0,55
(*) Versiones con volante a la izquierda.
(**) Versiones con volante a la derecha.
192
ESPECIFICACIONES TÉCNICAS

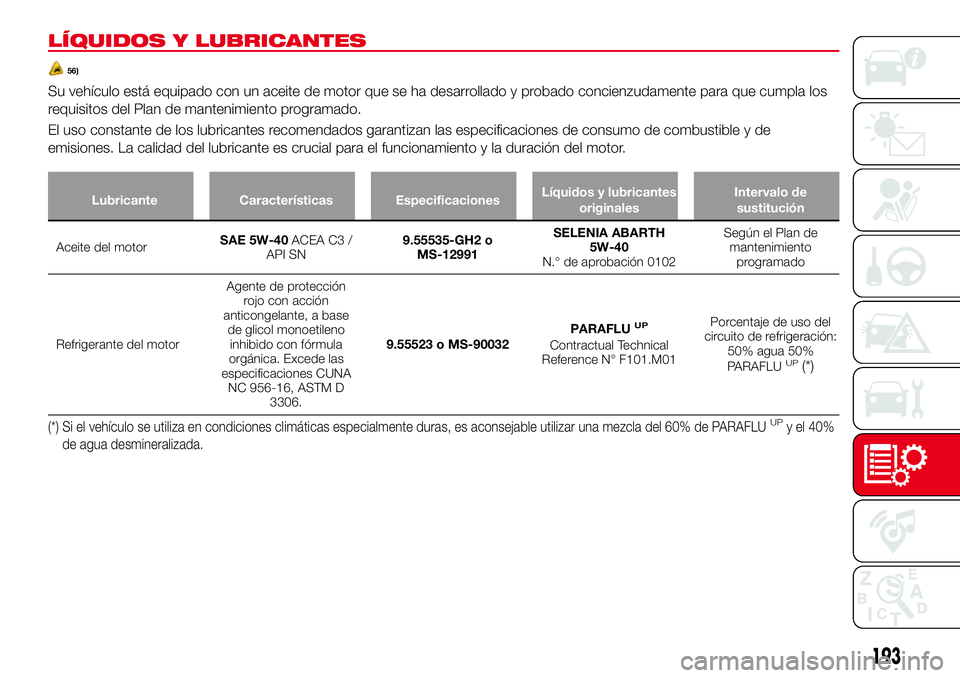

LÍQUIDOS Y LUBRICANTES
56)
Su vehículo está equipado con un aceite de motor que se ha desarrollado y probado concienzudamente para que cumpla los
requisitos del Plan de mantenimiento programado.
El uso constante de los lubricantes recomendados garantizan las especificaciones de consumo de combustible y de
emisiones. La calidad del lubricante es crucial para el funcionamiento y la duración del motor.
Lubricante Características EspecificacionesLíquidos y lubricantes
originalesIntervalo de
sustitución
Aceite del motorSAE 5W-40ACEA C3 /
API SN9.55535-GH2 o
MS-12991SELENIA ABARTH
5W-40
N.° de aprobación 0102Según el Plan de
mantenimiento
programado
Refrigerante del motorAgente de protección
rojo con acción
anticongelante, a base
de glicol monoetileno
inhibido con fórmula
orgánica. Excede las
especificaciones CUNA
NC 956-16, ASTM D
3306.9.55523 o MS-90032PARAFLU
UP
Contractual Technical
Reference N° F101.M01Porcentaje de uso del
circuito de refrigeración:
50% agua 50%
PARAFLU
UP(*)
(*) Si el vehículo se utiliza en condiciones climáticas especialmente duras, es aconsejable utilizar una mezcla del 60% de PARAFLUUPyel40%
de agua desmineralizada.
193

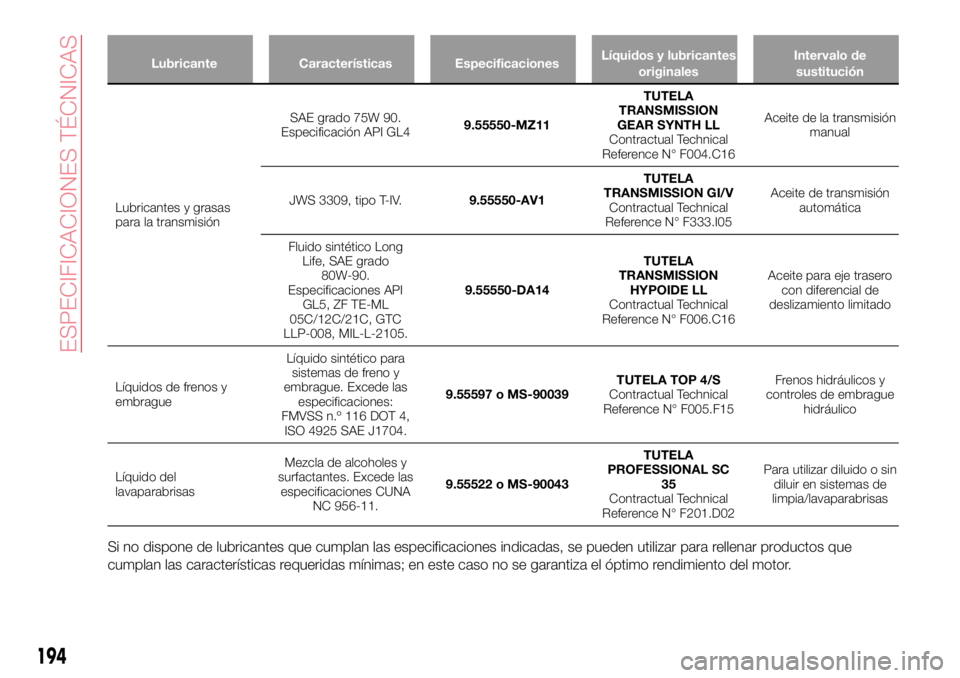

Lubricante Características EspecificacionesLíquidos y lubricantes
originalesIntervalo de
sustitución
Lubricantes y grasas
para la transmisiónSAE grado 75W 90.
Especificación API GL49.55550-MZ11TUTELA
TRANSMISSION
GEAR SYNTH LL
Contractual Technical
Reference N° F004.C16Aceite de la transmisión
manual
JWS 3309, tipo T-IV.9.55550-AV1TUTELA
TRANSMISSION GI/V
Contractual Technical
Reference N° F333.I05Aceite de transmisión
automática
Fluido sintético Long
Life, SAE grado
80W-90.
Especificaciones API
GL5, ZF TE-ML
05C/12C/21C, GTC
LLP-008, MIL-L-2105.9.55550-DA14TUTELA
TRANSMISSION
HYPOIDE LL
Contractual Technical
Reference N° F006.C16Aceite para eje trasero
con diferencial de
deslizamiento limitado
Líquidos de frenos y
embragueLíquido sintético para
sistemas de freno y
embrague. Excede las
especificaciones:
FMVSS n.º 116 DOT 4,
ISO 4925 SAE J1704.9.55597 o MS-90039TUTELA TOP 4/S
Contractual Technical
Reference N° F005.F15Frenos hidráulicos y
controles de embrague
hidráulico
Líquido del
lavaparabrisasMezcla de alcoholes y
surfactantes. Excede las
especificaciones CUNA
NC 956-11.9.55522 o MS-90043TUTELA
PROFESSIONAL SC
35
Contractual Technical
Reference N° F201.D02Para utilizar diluido o sin
diluir en sistemas de
limpia/lavaparabrisas
Si no dispone de lubricantes que cumplan las especificaciones indicadas, se pueden utilizar para rellenar productos que
cumplan las características requeridas mínimas; en este caso no se garantiza el óptimo rendimiento del motor.
194
ESPECIFICACIONES TÉCNICAS

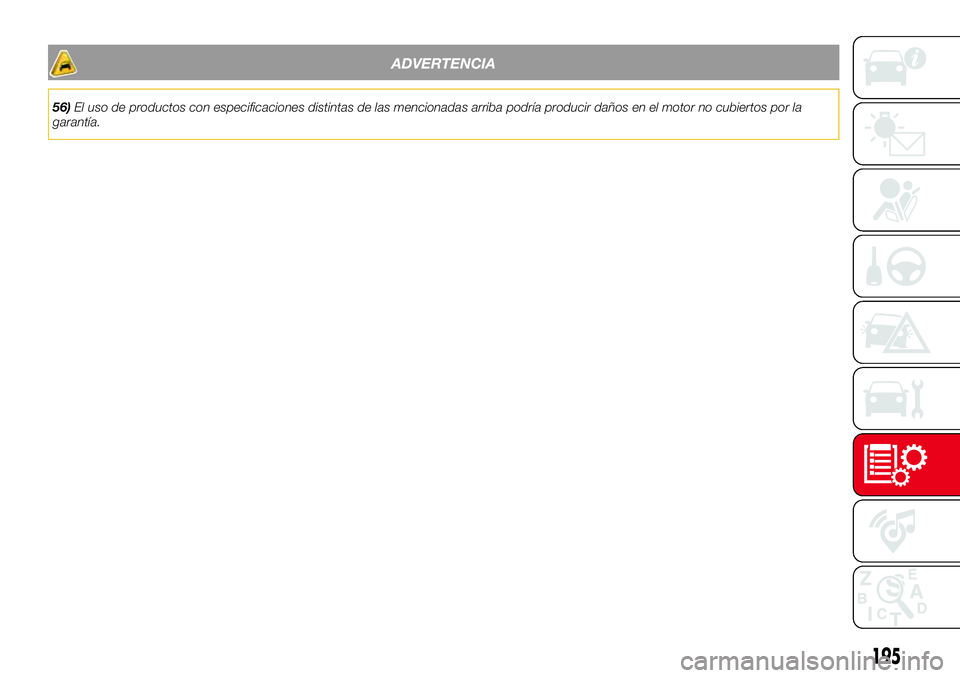

ADVERTENCIA
56)El uso de productos con especificaciones distintas de las mencionadas arriba podría producir daños en el motor no cubiertos por la
garantía.
195

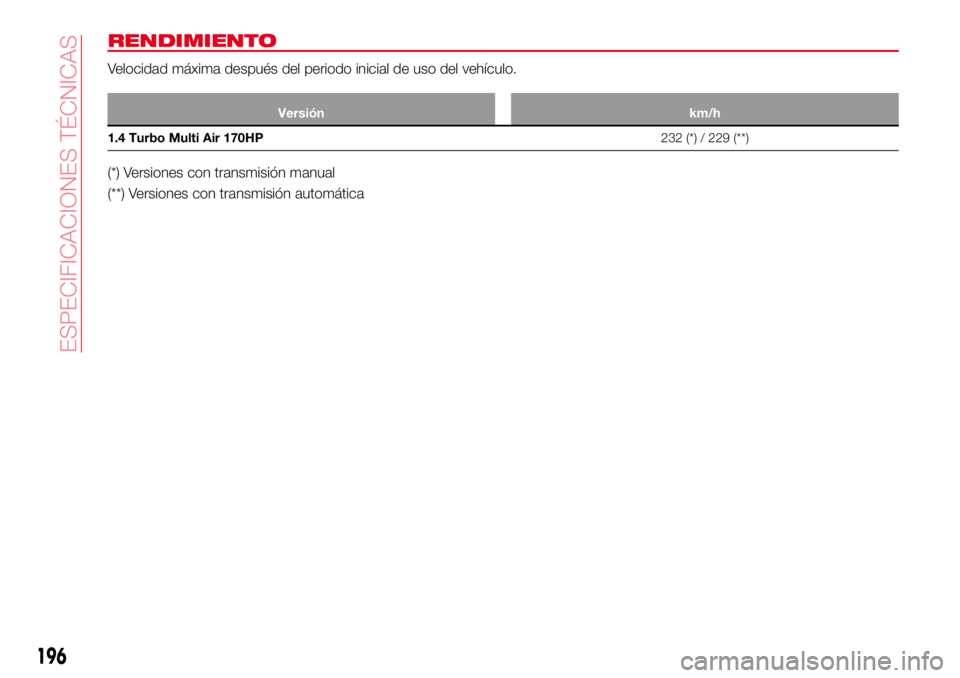

RENDIMIENTO
Velocidad máxima después del periodo inicial de uso del vehículo.
Versión km/h
1.4 Turbo Multi Air 170HP232 (*) / 229 (**)
(*) Versiones con transmisión manual
(**) Versiones con transmisión automática
196
ESPECIFICACIONES TÉCNICAS

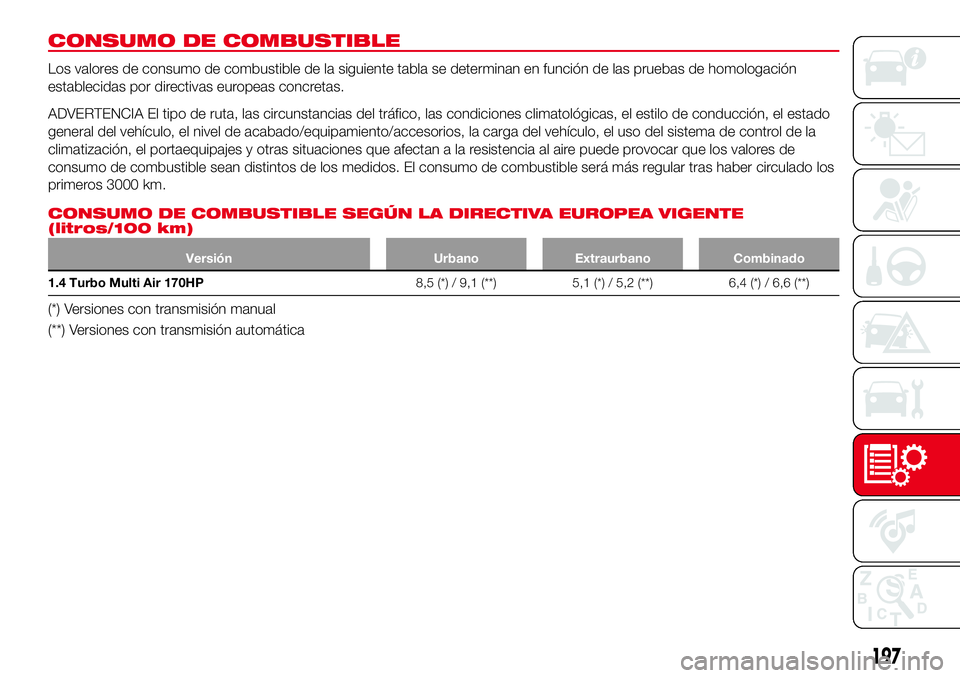

CONSUMO DE COMBUSTIBLE
Los valores de consumo de combustible de la siguiente tabla se determinan en función de las pruebas de homologación
establecidas por directivas europeas concretas.
ADVERTENCIA El tipo de ruta, las circunstancias del tráfico, las condiciones climatológicas, el estilo de conducción, el estado
general del vehículo, el nivel de acabado/equipamiento/accesorios, la carga del vehículo, el uso del sistema de control de la
climatización, el portaequipajes y otras situaciones que afectan a la resistencia al aire puede provocar que los valores de
consumo de combustible sean distintos de los medidos. El consumo de combustible será más regular tras haber circulado los
primeros 3000 km.
CONSUMO DE COMBUSTIBLE SEGÚN LA DIRECTIVA EUROPEA VIGENTE
(litros/100 km)
Versión Urbano Extraurbano Combinado
1.4 Turbo Multi Air 170HP8,5 (*) / 9,1 (**) 5,1 (*) / 5,2 (**) 6,4 (*) / 6,6 (**)
(*) Versiones con transmisión manual
(**) Versiones con transmisión automática
197

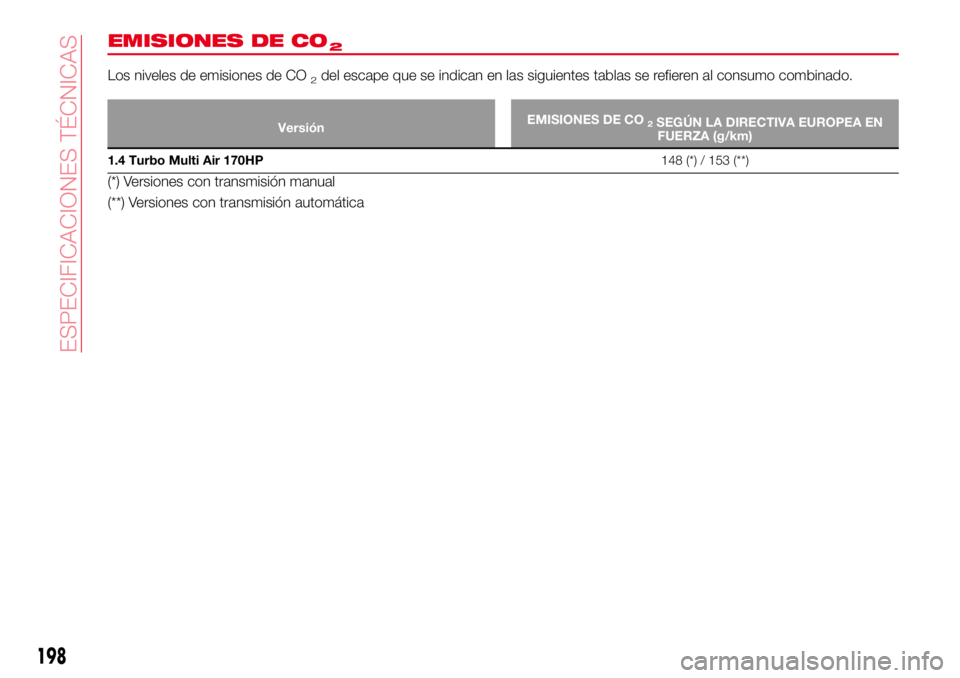

EMISIONES DE CO2
Los niveles de emisiones de CO2del escape que se indican en las siguientes tablas se refieren al consumo combinado.
VersiónEMISIONES DE CO2SEGÚN LA DIRECTIVA EUROPEA EN
FUERZA (g/km)
1.4 Turbo Multi Air 170HP148 (*) / 153 (**)
(*) Versiones con transmisión manual
(**) Versiones con transmisión automática
198
ESPECIFICACIONES TÉCNICAS
