Abarth 124 Spider 2017 Drift- og vedlikeholdshåndbok (in Norwegian)

ADVARSEL Dra ikke i skruen når du
drar i hodet. Da kan skruen falle av og
forsvinne.
FORSIKTIG
47)Tillat aldri en person å være i
bagasjerommet under kjøring: det er farlig
å la en person være i bagasjerommet når
man kjører. Personen i bagasjerommet kan
bli alvorlig skadet eller drept ved
bråbremsing eller en kollisjon.
48)Kjør ikke med bagasjeromsluken åpen:
det er farlig med eksos i kupeen. En åpen
bagasjeromsluke i et kjøretøy som beveger
seg vil få eksos til å trekkes inn i kupeen.
Denne gassen inneholder CO
(karbonmonoksid), som er fargeløs, luktfri,
og svært giftig, og den kan føre til
bevisstløshet og død. I tillegg kan en åpen
bagasjeromsluke kan få personer i
kjøretøyet til å fall ut ved en ulykke.
49)Lukk bagasjeromsluken, og la ikke barn
få lov til å leke inne i bagasjerommet. Å la
bagasjeromsluken stå åpen eller etterlate
barn i kjøretøy med nøkler er farlig. Barn
kan åpne bagasjeromsluken og klatre inn,
noe som kan føre til en eventuell skade eller
død som et resultat av varmepåvirkning.
50)Sørg for at bilen ikke er et fristende
sted å leke ved å låse dørene og
bagasjeromsluken, og oppbevare nøklene
der barn ikke kan leke med dem. Det er
farlig å la barn og dyr være uten oppsyn
inne i et parkert kjøretøy. Spedbarn som
etterlates sovende og barn som låser seg
selv inne i biler eller bagasjerom kan dø
svært raskt av heteanfall. Etterlat aldri dine
barn eller dyr alene i en bil. Forlat ikke bilen,
bagasjeromsluken ulåst.
PANSER
ÅPNE
51) 52) 53) 55)
Gjør som følger:
med kjøretøyet parkert, dra i
frigjøringshendelen 1 fig. 36 for å låse
opp motorpanseret;
før hånden din inn i panseråpningen;
dra låsespaken 2 til høyre fig. 37 og løft
panseret opp;
3408080100-999-400AB
3508080100-124-003AB
3607030201-L88-088AB
39

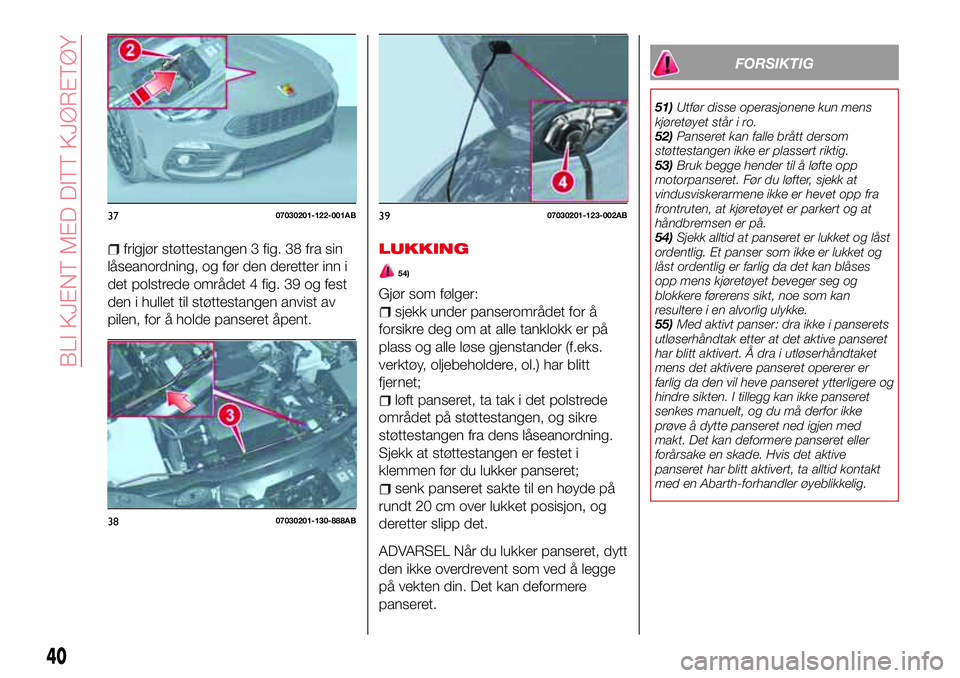

frigjør støttestangen 3 fig. 38 fra sin
låseanordning, og før den deretter inn i
det polstrede området 4 fig. 39 og fest
den i hullet til støttestangen anvist av
pilen, for å holde panseret åpent.LUKKING
54)
Gjør som følger:
sjekk under panserområdet for å
forsikre deg om at alle tanklokk er på
plass og alle løse gjenstander (f.eks.
verktøy, oljebeholdere, ol.) har blitt
fjernet;
løft panseret, ta tak i det polstrede
området på støttestangen, og sikre
støttestangen fra dens låseanordning.
Sjekk at støttestangen er festet i
klemmen før du lukker panseret;
senk panseret sakte til en høyde på
rundt 20 cm over lukket posisjon, og
deretter slipp det.
ADVARSEL Når du lukker panseret, dytt
den ikke overdrevent som ved å legge
på vekten din. Det kan deformere
panseret.
FORSIKTIG
51)Utfør disse operasjonene kun mens
kjøretøyet står i ro.
52)Panseret kan falle brått dersom
støttestangen ikke er plassert riktig.
53)Bruk begge hender til å løfte opp
motorpanseret. Før du løfter, sjekk at
vindusviskerarmene ikke er hevet opp fra
frontruten, at kjøretøyet er parkert og at
håndbremsen er på.
54)Sjekk alltid at panseret er lukket og låst
ordentlig. Et panser som ikke er lukket og
låst ordentlig er farlig da det kan blåses
opp mens kjøretøyet beveger seg og
blokkere førerens sikt, noe som kan
resultere i en alvorlig ulykke.
55)Med aktivt panser: dra ikke i panserets
utløserhåndtak etter at det aktive panseret
har blitt aktivert. Å dra i utløserhåndtaket
mens det aktivere panseret opererer er
farlig da den vil heve panseret ytterligere og
hindre sikten. I tillegg kan ikke panseret
senkes manuelt, og du må derfor ikke
prøve å dytte panseret ned igjen med
makt. Det kan deformere panseret eller
forårsake en skade. Hvis det aktive
panseret har blitt aktivert, ta alltid kontakt
med en Abarth-forhandler øyeblikkelig.
3707030201-122-001AB
3807030201-130-888AB
3907030201-123-002AB
40
BLI KJENT MED DITT KJØRETØY

KALESJE TIL
KABRIOLET
(STOFFTAK)
SENKE KALESJEN
ADVARSEL Sitt ikke på den
sammenlagte kalesjen. Da kan kalesjen
bli skadet eller du kan falle av og bli
skadet.
Gjør som følger:
sørg for at parkeringsbremsen er på.
dersom motoren går, skru den av;
sørg for at det ikke er plassert
gjenstander i området der kalesjen skal
trekkes sammen;
Med låsefrigjøringsknappen 1
fig. 40 trykket forover (rødt merke
2 synlig), dra den øvre sperrespaken 3
fig. 41 bakover for å låse den opp;
fjern låseplaten 4 fra forankringen 5
fig. 42;
ADVARSEL Dersom de elektriske
vinduene ikke går ned automatisk, åpne
vinduene helt.
stå på utsiden av kjøretøyet, hold
kalesjen langs frontkanten 6 fig. 43 og
dra den mot kjøretøyets bakende;
ADVARSEL For å senke kalesjen fra
innsiden av kjøretøyet, bruk kalesjens
håndtak 6 fig. 43.
beveg kalesjen bakover og brett den
mens du presser bakglasset lett med
hånden;
med baksiden av kalesjen presset,
press på fremsiden inntil en låselyd kan
høres fig. 44. Vugg lett på den
tilbaketrukne kalesjen for å forsikre deg
om at den er ordentlig låst.
4004110102-L36-006AB
4104110102-L21-001AB
4204110102-L22-002AB
4304110102-123-002AB
41

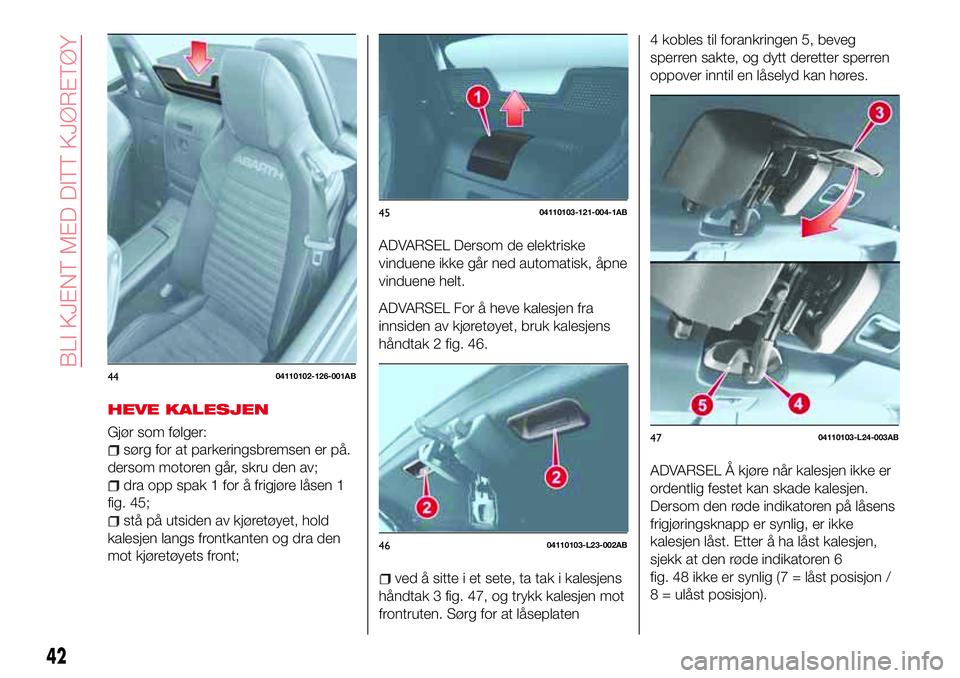

HEVE KALESJEN
Gjør som følger:
sørg for at parkeringsbremsen er på.
dersom motoren går, skru den av;
dra opp spak 1 for å frigjøre låsen 1
fig. 45;
stå på utsiden av kjøretøyet, hold
kalesjen langs frontkanten og dra den
mot kjøretøyets front;
ADVARSEL Dersom de elektriske
vinduene ikke går ned automatisk, åpne
vinduene helt.
ADVARSEL For å heve kalesjen fra
innsiden av kjøretøyet, bruk kalesjens
håndtak 2 fig. 46.
ved å sitte i et sete, ta tak i kalesjens
håndtak 3 fig. 47, og trykk kalesjen mot
frontruten. Sørg for at låseplaten4 kobles til forankringen 5, beveg
sperren sakte, og dytt deretter sperren
oppover inntil en låselyd kan høres.
ADVARSEL Å kjøre når kalesjen ikke er
ordentlig festet kan skade kalesjen.
Dersom den røde indikatoren på låsens
frigjøringsknapp er synlig, er ikke
kalesjen låst. Etter å ha låst kalesjen,
sjekk at den røde indikatoren 6
fig. 48 ikke er synlig (7 = låst posisjon /
8 = ulåst posisjon).
4404110102-126-001AB
4504110103-121-004-1AB
4604110103-L23-002AB
4704110103-L24-003AB
42
BLI KJENT MED DITT KJØRETØY

ADVARSEL Spray ikke vann direkte i
nærheten av sømmen mellom ruten og
kalesjen når du vasker bort skitt på
kalesjen med vann. Da kan vann
komme inn i kjøretøyet (se avsnitt
“Vedlikehold av kalesjen” i “kapittelet
“Vedlikehold og omhu”).FORHOLDSREGLER FOR
KALESJEN
56) 57) 58) 59) 60)
12) 13) 15) 15) 16) 17) 18) 19) 20) 21)
Fjern blader og andre saker som kan
hope seg opp på og rundt kalesjen.
Dersom blader eller andre saker
blokkerer avløpsfilteret, kan vann
komme inn i kjøretøyet. Rengjør
avløpsfilteret minst en gang i året.
Før du åpner kalesjen, forsikre deg
om at duggfjernerbryteren for bakruten
er skrudd av. Ellers kan varmen som
kommer fra duggfjerneren skade
kalesjen og de innvendige materialene.
Før du senker eller hever kalesjen,
stans på en trygg plass utenfor veien og
parker på en horisontal overflate.
Sørg for at det ikke er noe på
kalesjen eller i nærheten av bakruten
når du hever eller senker kalesjen.
Selv små gjenstander kan interferere
og forårsake skade.
Når du senker kalesjen, sørg for at
gjenstander inne i kjøretøyet ikke blåses
vekk av vinden.
Sikre alle løse gjenstander på
innsiden før du kjører med kalesjen
nede.
For å hjelpe å forebygge
innbruddstyveri eller vandalisme og for
å garantere at passasjerkupeen forblir
tørr, lukk kalesjen ordentlig og lås
begge dørene når du forlater kjøretøyet.
Kjør ikke inn i en automatisk
vaskehall; det kan skade kalesjen.
Ikke hev eller senk kalesjen når
temperaturen er under 5 °C (41 °F);
dette vil skade kalesjens materiale.
Kalesjen er laget av et
høykvalitetsmateriale og dersom den
ikke blir vedlikeholdt korrekt, kan
materialet bli stivt, bli flekkete eller få en
ujevn glans.
Senk ikke kalesjen når den er våt.
Dersom kalesjen tørker når den er
sammenbrettet, vil den forringes og
mugne.
Å senke kalesjen når denne er våt
kan også få vann til å dryppe inn i
kupeen.
Ikke hev eller senk kalesjen i kraftig
vind da det kan skade kalesjen eller
forårsake en uventet ulykke.
De elektriske vinduene går ned
automatisk i samsvar med
åpning/lukking av kalesjen. Dette er en
funksjon som forbedrer funksjonen, og
det betyr ikke at det er et problem.
Dersom kjøretøyets batteri er koblet fra
for vedlikehold av kjøretøyet eller av
andre grunner, vil ikke de elektriske
rutene gå ned automatisk. Dersom de
4804110103-124-001AB
43

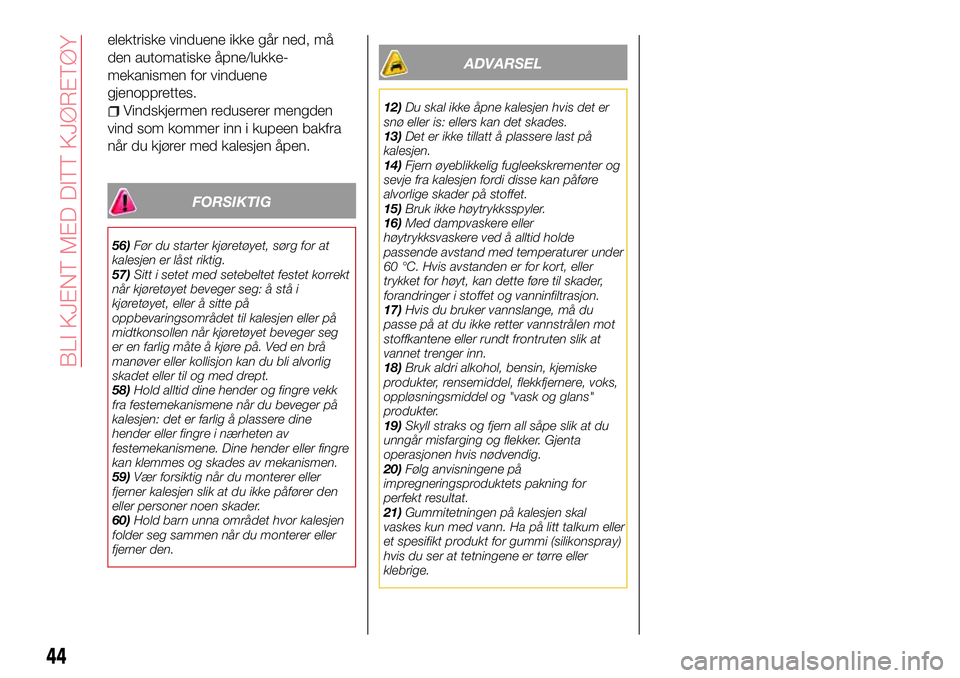

elektriske vinduene ikke går ned, må
den automatiske åpne/lukke-
mekanismen for vinduene
gjenopprettes.
Vindskjermen reduserer mengden
vind som kommer inn i kupeen bakfra
når du kjører med kalesjen åpen.
FORSIKTIG
56)Før du starter kjøretøyet, sørg for at
kalesjen er låst riktig.
57)Sitt i setet med setebeltet festet korrekt
når kjøretøyet beveger seg: å stå i
kjøretøyet, eller å sitte på
oppbevaringsområdet til kalesjen eller på
midtkonsollen når kjøretøyet beveger seg
er en farlig måte å kjøre på. Ved en brå
manøver eller kollisjon kan du bli alvorlig
skadet eller til og med drept.
58)Hold alltid dine hender og fingre vekk
fra festemekanismene når du beveger på
kalesjen: det er farlig å plassere dine
hender eller fingre i nærheten av
festemekanismene. Dine hender eller fingre
kan klemmes og skades av mekanismen.
59)Vær forsiktig når du monterer eller
fjerner kalesjen slik at du ikke påfører den
eller personer noen skader.
60)Hold barn unna området hvor kalesjen
folder seg sammen når du monterer eller
fjerner den.
ADVARSEL
12)Du skal ikke åpne kalesjen hvis det er
snø eller is: ellers kan det skades.
13)Det er ikke tillatt å plassere last på
kalesjen.
14)Fjern øyeblikkelig fugleekskrementer og
sevje fra kalesjen fordi disse kan påføre
alvorlige skader på stoffet.
15)Bruk ikke høytrykksspyler.
16)Med dampvaskere eller
høytrykksvaskere ved å alltid holde
passende avstand med temperaturer under
60 °C. Hvis avstanden er for kort, eller
trykket for høyt, kan dette føre til skader,
forandringer i stoffet og vanninfiltrasjon.
17)Hvis du bruker vannslange, må du
passe på at du ikke retter vannstrålen mot
stoffkantene eller rundt frontruten slik at
vannet trenger inn.
18)Bruk aldri alkohol, bensin, kjemiske
produkter, rensemiddel, flekkfjernere, voks,
oppløsningsmiddel og "vask og glans"
produkter.
19)Skyll straks og fjern all såpe slik at du
unngår misfarging og flekker. Gjenta
operasjonen hvis nødvendig.
20)Følg anvisningene på
impregneringsproduktets pakning for
perfekt resultat.
21)Gummitetningen på kalesjen skal
vaskes kun med vann. Ha på litt talkum eller
et spesifikt produkt for gummi (silikonspray)
hvis du ser at tetningene er tørre eller
klebrige.
44
BLI KJENT MED DITT KJØRETØY

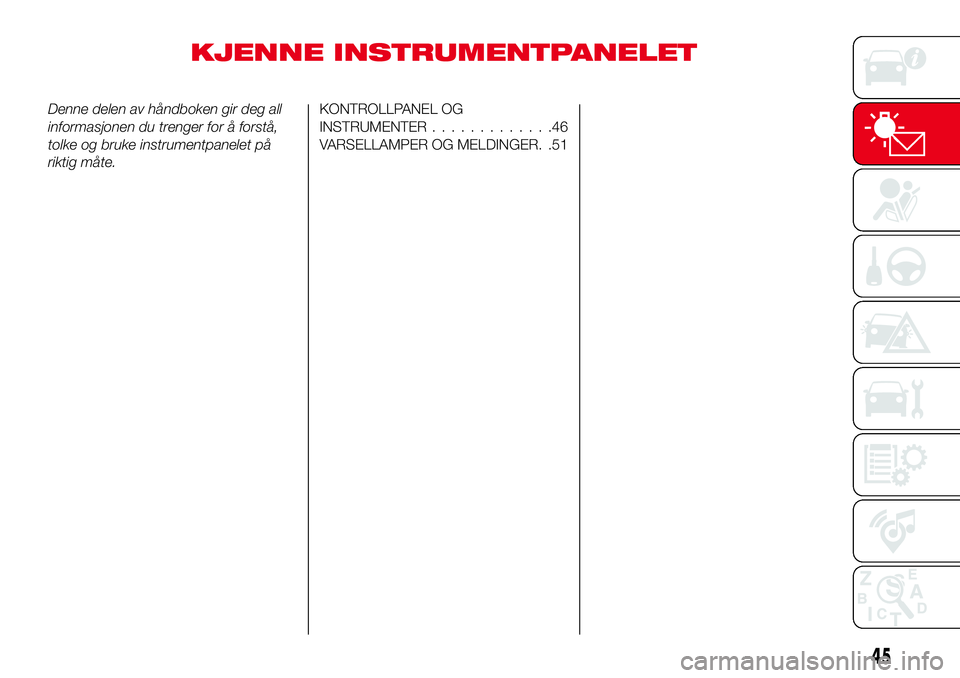

KJENNE INSTRUMENTPANELET
Denne delen av håndboken gir deg all
informasjonen du trenger for å forstå,
tolke og bruke instrumentpanelet på
riktig måte.KONTROLLPANEL OG
INSTRUMENTER.............46
VARSELLAMPER OG MELDINGER. .51
45

KONTROLLPANEL OG INSTRUMENTER
1. Kilometerteller/Trippteller og Tripp-computer knapp/Dashboard belysning -2. Tachometer (Omdreiningsteller) -
3. Speedometer - 4. Automatisk girkasse infoskjerm - 5. Kilometerteller/Tripp-computer info/Kjølevæsketemperaturmåler/
Drivstoffmåler/Utendørstemperatur/Speed limiter/Cruise Control/INFO bryter skjerm
4905020103-121-001AB
46
KJENNE INSTRUMENTPANELET

Høyreratt-versjoner
1. Kilometerteller/Trippteller og Tripp-computer knapp/Dashboard belysning -2. Tachometer (Omdreiningsteller) -
3. Speedometer - 4. Automatisk girkasse infoskjerm - 5. Kilometerteller/Tripp-computer info/Kjølevæsketemperaturmåler/
Drivstoffmåler/Utendørstemperatur/Speed limiter/Cruise Control/INFO bryter skjerm
5005020107-121-001AB
47

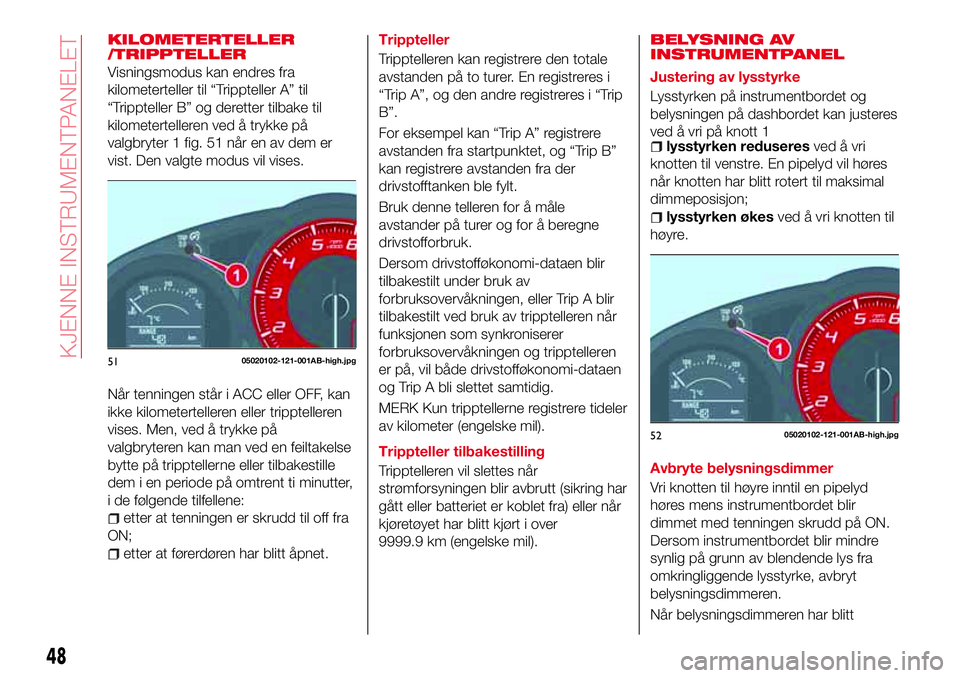

KILOMETERTELLER
/TRIPPTELLER
Visningsmodus kan endres fra
kilometerteller til “Trippteller A” til
“Trippteller B” og deretter tilbake til
kilometertelleren ved å trykke på
valgbryter 1 fig. 51 når en av dem er
vist. Den valgte modus vil vises.
Når tenningen står i ACC eller OFF, kan
ikke kilometertelleren eller tripptelleren
vises. Men, ved å trykke på
valgbryteren kan man ved en feiltakelse
bytte på tripptellerne eller tilbakestille
dem i en periode på omtrent ti minutter,
i de følgende tilfellene:
etter at tenningen er skrudd til off fra
ON;
etter at førerdøren har blitt åpnet.Trippteller
Tripptelleren kan registrere den totale
avstanden på to turer. En registreres i
“Trip A”, og den andre registreres i “Trip
B”.
For eksempel kan “Trip A” registrere
avstanden fra startpunktet, og “Trip B”
kan registrere avstanden fra der
drivstofftanken ble fylt.
Bruk denne telleren for å måle
avstander på turer og for å beregne
drivstofforbruk.
Dersom drivstofføkonomi-dataen blir
tilbakestilt under bruk av
forbruksovervåkningen, eller Trip A blir
tilbakestilt ved bruk av tripptelleren når
funksjonen som synkroniserer
forbruksovervåkningen og tripptelleren
er på, vil både drivstofføkonomi-dataen
og Trip A bli slettet samtidig.
MERK Kun tripptellerne registrere tideler
av kilometer (engelske mil).
Trippteller tilbakestilling
Tripptelleren vil slettes når
strømforsyningen blir avbrutt (sikring har
gått eller batteriet er koblet fra) eller når
kjøretøyet har blitt kjørt i over
9999.9 km (engelske mil).
BELYSNING AV
INSTRUMENTPANEL
Justering av lysstyrke
Lysstyrken på instrumentbordet og
belysningen på dashbordet kan justeres
ved å vri på knott 1
lysstyrken reduseresved å vri
knotten til venstre. En pipelyd vil høres
når knotten har blitt rotert til maksimal
dimmeposisjon;
lysstyrken økesved å vri knotten til
høyre.
Avbryte belysningsdimmer
Vri knotten til høyre inntil en pipelyd
høres mens instrumentbordet blir
dimmet med tenningen skrudd på ON.
Dersom instrumentbordet blir mindre
synlig på grunn av blendende lys fra
omkringliggende lysstyrke, avbryt
belysningsdimmeren.
Når belysningsdimmeren har blitt
48
KJENNE INSTRUMENTPANELET
