Page 151 of 236

montez la nouvelle ampoule dans le
sens inverse de la procédure de
dépose.

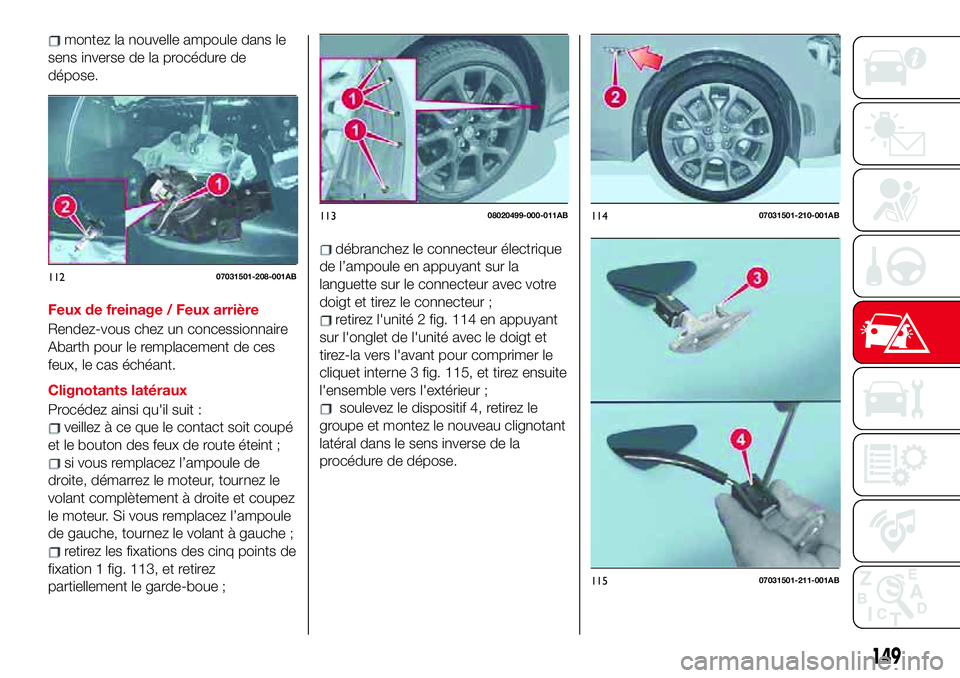

Feux de freinage / Feux arrière
Rendez-vous chez un concessionnaire
Abarth pour le remplacement de ces
feux, le cas échéant.
Clignotants latéraux
Procédez ainsi qu'il suit :
veillez à ce que le contact soit coupé
et le bouton des feux de route éteint ;
si vous remplacez l’ampoule de
droite, démarrez le moteur, tournez le
volant complètement à droite et coupez
le moteur. Si vous remplacez l’ampoule
de gauche, tournez le volant à gauche ;
retirez les fixations des cinq points de
fixation 1 fig. 113, et retirez
partiellement le garde-boue ;
débranchez le connecteur électrique
de l’ampoule en appuyant sur la
languette sur le connecteur avec votre
doigt et tirez le connecteur ;
retirez l'unité 2 fig. 114 en appuyant
sur l'onglet de l'unité avec le doigt et
tirez-la vers l'avant pour comprimer le
cliquet interne 3 fig. 115, et tirez ensuite
l'ensemble vers l'extérieur ;
soulevez le dispositif 4, retirez le
groupe et montez le nouveau clignotant
latéral dans le sens inverse de la
procédure de dépose.
11207031501-208-001AB
11308020499-000-011AB11407031501-210-001AB
11507031501-211-001AB
149

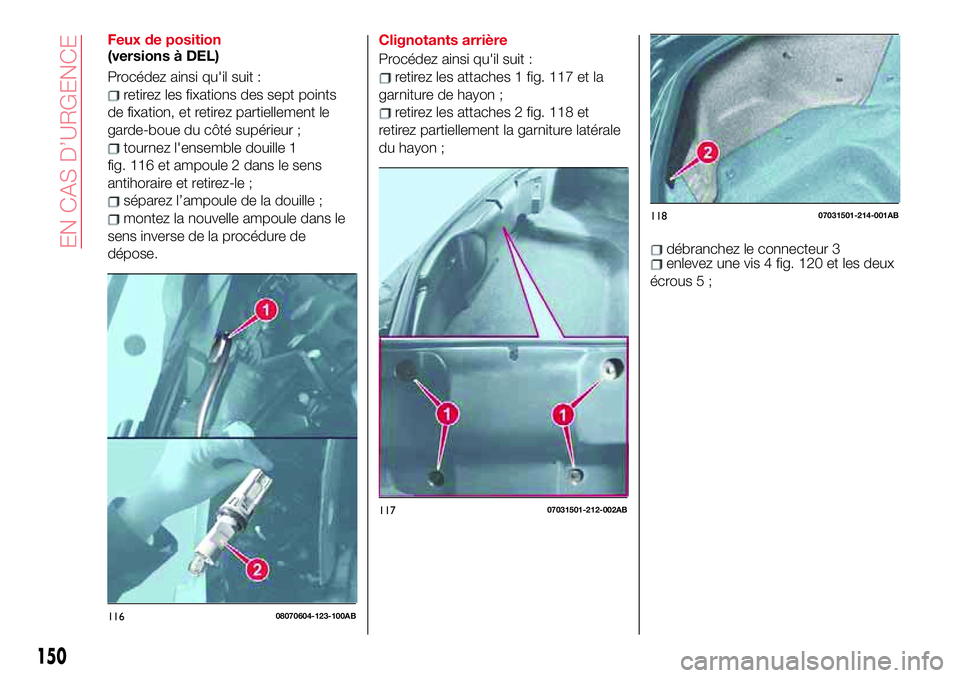

Page 152 of 236

Feux de position
(versions à DEL)
Procédez ainsi qu'il suit :
retirez les fixations des sept points
de fixation, et retirez partiellement le
garde-boue du côté supérieur ;
tournez l'ensemble douille 1
fig. 116 et ampoule 2 dans le sens
antihoraire et retirez-le ;
séparez l’ampoule de la douille ;
montez la nouvelle ampoule dans le
sens inverse de la procédure de
dépose.Clignotants arrière
Procédez ainsi qu'il suit :
retirez les attaches 1 fig. 117 et la
garniture de hayon ;
retirez les attaches 2 fig. 118 et
retirez partiellement la garniture latérale
du hayon ;
débranchez le connecteur 3enlevez une vis 4 fig. 120 et les deux
écrous 5 ;
11608070604-123-100AB
11707031501-212-002AB
11807031501-214-001AB
150
EN CAS D’URGENCE
Page 153 of 236

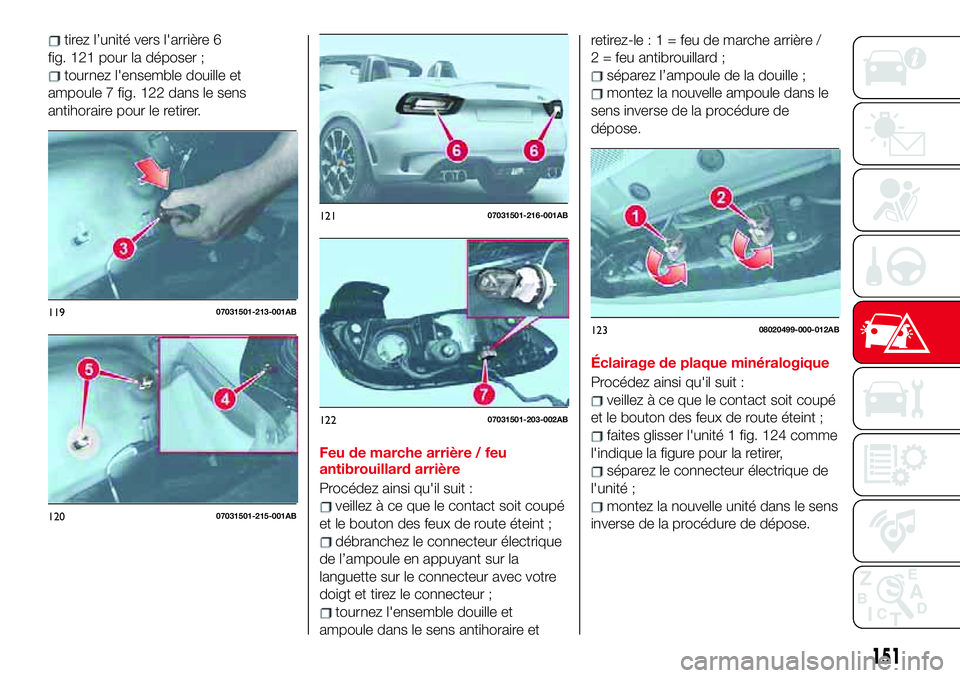

tirez l’unité vers l'arrière 6
fig. 121 pour la déposer ;
tournez l'ensemble douille et
ampoule 7 fig. 122 dans le sens
antihoraire pour le retirer.
Feu de marche arrière / feu
antibrouillard arrière
Procédez ainsi qu'il suit :
veillez à ce que le contact soit coupé
et le bouton des feux de route éteint ;
débranchez le connecteur électrique
de l’ampoule en appuyant sur la
languette sur le connecteur avec votre
doigt et tirez le connecteur ;
tournez l'ensemble douille et
ampoule dans le sens antihoraire etretirez-le:1=feudemarchearrière /
2 = feu antibrouillard ;
séparez l’ampoule de la douille ;
montez la nouvelle ampoule dans le
sens inverse de la procédure de
dépose.
Éclairage de plaque minéralogique
Procédez ainsi qu'il suit :
veillez à ce que le contact soit coupé
et le bouton des feux de route éteint ;
faites glisser l'unité 1 fig. 124 comme
l'indique la figure pour la retirer,
séparez le connecteur électrique de
l'unité ;
montez la nouvelle unité dans le sens
inverse de la procédure de dépose.
11907031501-213-001AB
12007031501-215-001AB
12107031501-216-001AB
12207031501-203-002AB
12308020499-000-012AB
151
Page 154 of 236

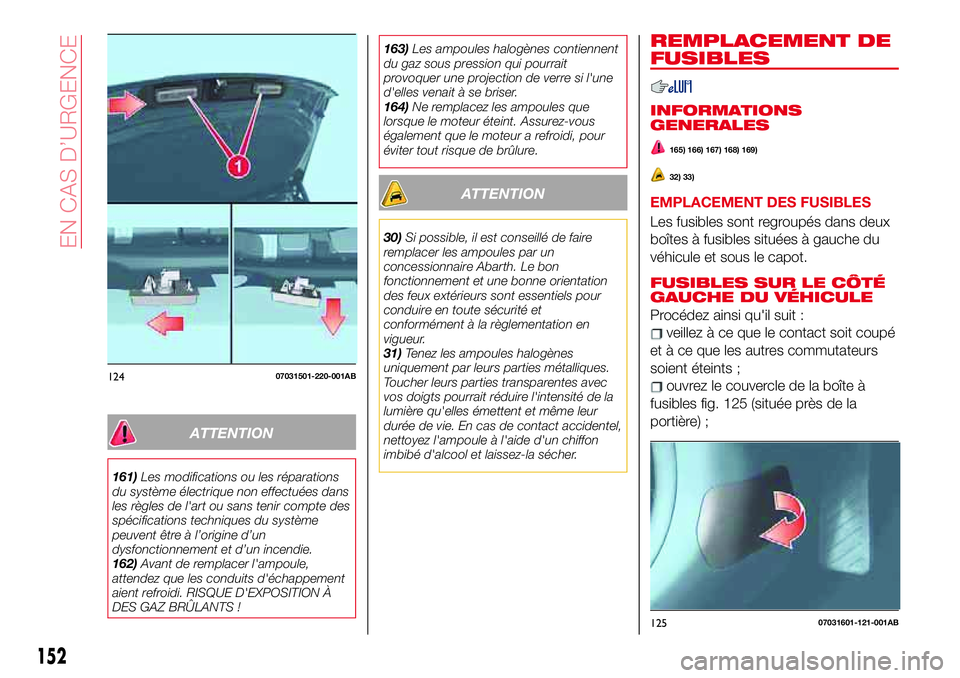

ATTENTION
161)Les modifications ou les réparations
du système électrique non effectuées dans
les règles de l'art ou sans tenir compte des
spécifications techniques du système
peuvent être à l’origine d’un
dysfonctionnement et d’un incendie.
162)Avant de remplacer l'ampoule,
attendez que les conduits d'échappement
aient refroidi. RISQUE D'EXPOSITION À
DES GAZ BRÛLANTS !163)Les ampoules halogènes contiennent
du gaz sous pression qui pourrait
provoquer une projection de verre si l'une
d'elles venait à se briser.
164)Ne remplacez les ampoules que
lorsque le moteur éteint. Assurez-vous
également que le moteur a refroidi, pour
éviter tout risque de brûlure.
ATTENTION
30)Si possible, il est conseillé de faire
remplacer les ampoules par un
concessionnaire Abarth. Le bon
fonctionnement et une bonne orientation
des feux extérieurs sont essentiels pour
conduire en toute sécurité et
conformément à la règlementation en
vigueur.
31)Tenez les ampoules halogènes
uniquement par leurs parties métalliques.
Toucher leurs parties transparentes avec
vos doigts pourrait réduire l'intensité de la
lumière qu'elles émettent et même leur
durée de vie. En cas de contact accidentel,
nettoyez l'ampoule à l'aide d'un chiffon
imbibé d'alcool et laissez-la sécher.
REMPLACEMENT DE
FUSIBLES
INFORMATIONS
GENERALES
165) 166) 167) 168) 169)
32) 33)
EMPLACEMENT DES FUSIBLES
Les fusibles sont regroupés dans deux
boîtes à fusibles situées à gauche du
véhicule et sous le capot.
FUSIBLES SUR LE CÔTÉ
GAUCHE DU VÉHICULE
Procédez ainsi qu'il suit :
veillez à ce que le contact soit coupé
et à ce que les autres commutateurs
soient éteints ;
ouvrez le couvercle de la boîte à
fusibles fig. 125 (située près de la
portière) ;12407031501-220-001AB
12507031601-121-001AB
152
EN CAS D’URGENCE
Page 155 of 236

appuyez sur le clip de fixation et
déposez le couvercle de protection ;
sortez le fusible à l’aide de
l'extracteur de fusible se trouvant sur le
porte- fusibles situé dans le
compartiment moteur fig. 126 ;
Contrôlez le fusible et remplacez-le
s’il est défectueux ;
introduisez un fusible de même
ampérage et veillez à ce qu’il soit bien
en place. Si ce n’est pas le cas,
contactez un concessionnaire Abarth.
Si vous n’avez pas de fusible de
réserve, prélevez-en un de même
ampérage sur un circuit n’étant pas
essentiel pour le fonctionnement du
véhicule, comme le circuit AUDIO ou de
PRISE DE COURANT ;
remettez le couvercle en place et
veillez à ce qu’il soit bien installé.
ATTENTION Remplacez toujours un
fusible défectueux par un fusible
d’origine FCA ou équivalent de même
ampérage. Sinon vous risquez
d’endommager le système électrique.
FUSIBLES SOUS LE
CAPOT
Veillez à ce que le contact soit coupé et
à ce que les autres commutateurs
soient éteints et déposez le couvercle
du porte-fusibles. Si le dispositif de
fermeture est ouvert en forçant, le
couvercle du porte- fusibles peut entrer
en contact avec le cadre lorsqu’il est
enlevé et se rayer.
Enlevez le couvercle lentement en
respectant la procédure suivante :
libérez le dispositif de fermeture
arrière 1 fig. 127 en appuyant sur la
languette avant avec vos doigts ;
enlevez la languette avant en
soulevant légèrement la partie avant du
couvercle 2 ;
déposez le couvercle en le soulevant
et en le faisant glisser en arrière ;
Si le fusible PRINCIPAL (MAIN) a
fondu, remplacez-le par un neuf de
même ampérage ;
remettez le couvercle en place et
veillez à ce qu’il soit bien installé.
12607031601-122-001AB
12707031601-123-001AB
153
Page 156 of 236

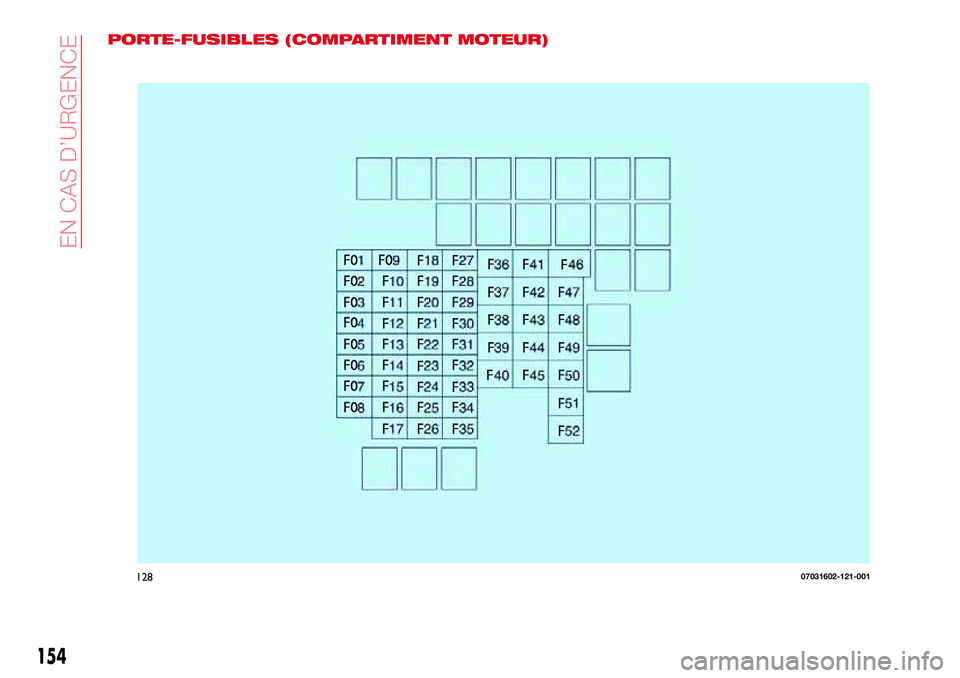

PORTE-FUSIBLES (COMPARTIMENT MOTEUR)
12807031602-121-001
154
EN CAS D’URGENCE
Page 157 of 236

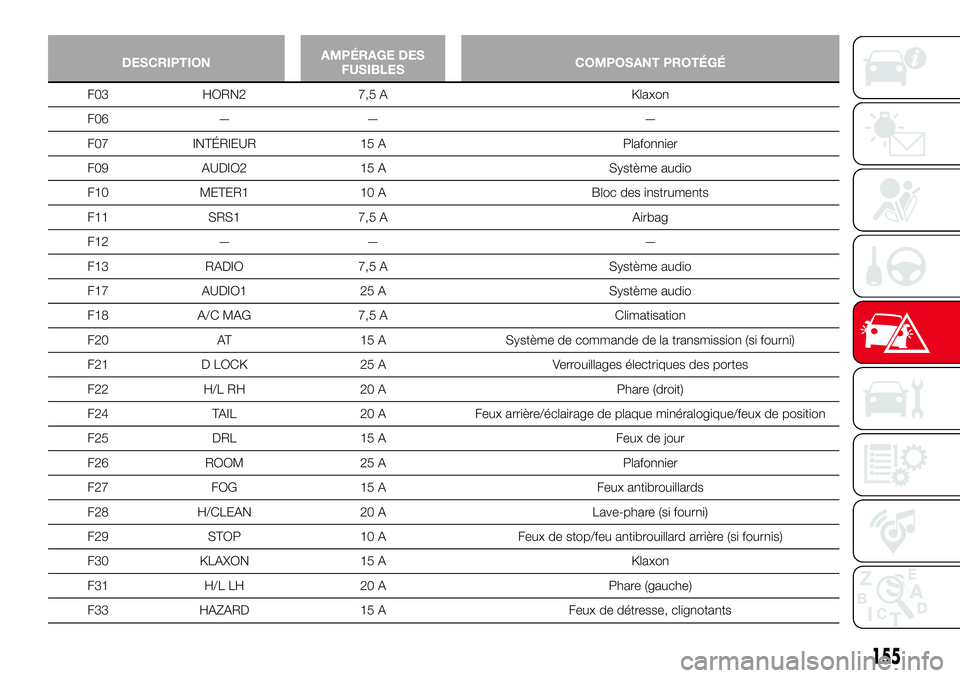

DESCRIPTIONAMPÉRAGE DES
FUSIBLESCOMPOSANT PROTÉGÉ
F03 HORN2 7,5 A Klaxon
F06 — — —
F07 INTÉRIEUR 15 A Plafonnier
F09 AUDIO2 15 A Système audio
F10 METER1 10 A Bloc des instruments
F11 SRS1 7,5 A Airbag
F12 — — —
F13 RADIO 7,5 A Système audio
F17 AUDIO1 25 A Système audio
F18 A/C MAG 7,5 A Climatisation
F20 AT 15 A Système de commande de la transmission (si fourni)
F21 D LOCK 25 A Verrouillages électriques des portes
F22 H/L RH 20 A Phare (droit)
F24 TAIL 20 A Feux arrière/éclairage de plaque minéralogique/feux de position
F25 DRL 15 A Feux de jour
F26 ROOM 25 A Plafonnier
F27 FOG 15 A Feux antibrouillards
F28 H/CLEAN 20 A Lave-phare (si fourni)
F29 STOP 10 A Feux de stop/feu antibrouillard arrière (si fournis)
F30 KLAXON 15 A Klaxon
F31 H/L LH 20 A Phare (gauche)
F33 HAZARD 15 A Feux de détresse, clignotants
155
Page 158 of 236

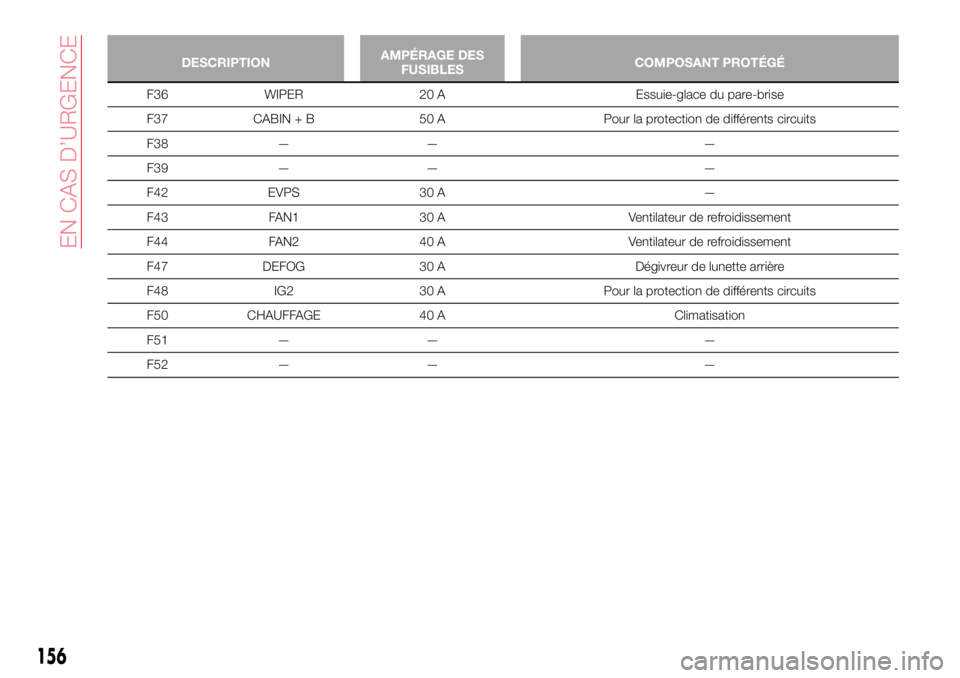

DESCRIPTIONAMPÉRAGE DES
FUSIBLESCOMPOSANT PROTÉGÉ
F36 WIPER 20 A Essuie-glace du pare-brise
F37 CABIN + B 50 A Pour la protection de différents circuits
F38 — — —
F39 — — —
F42 EVPS 30 A —
F43 FAN1 30 A Ventilateur de refroidissement
F44 FAN2 40 A Ventilateur de refroidissement
F47 DEFOG 30 A Dégivreur de lunette arrière
F48 IG2 30 A Pour la protection de différents circuits
F50 CHAUFFAGE 40 A Climatisation
F51 — — —
F52 — — —
156
EN CAS D’URGENCE
Page 159 of 236

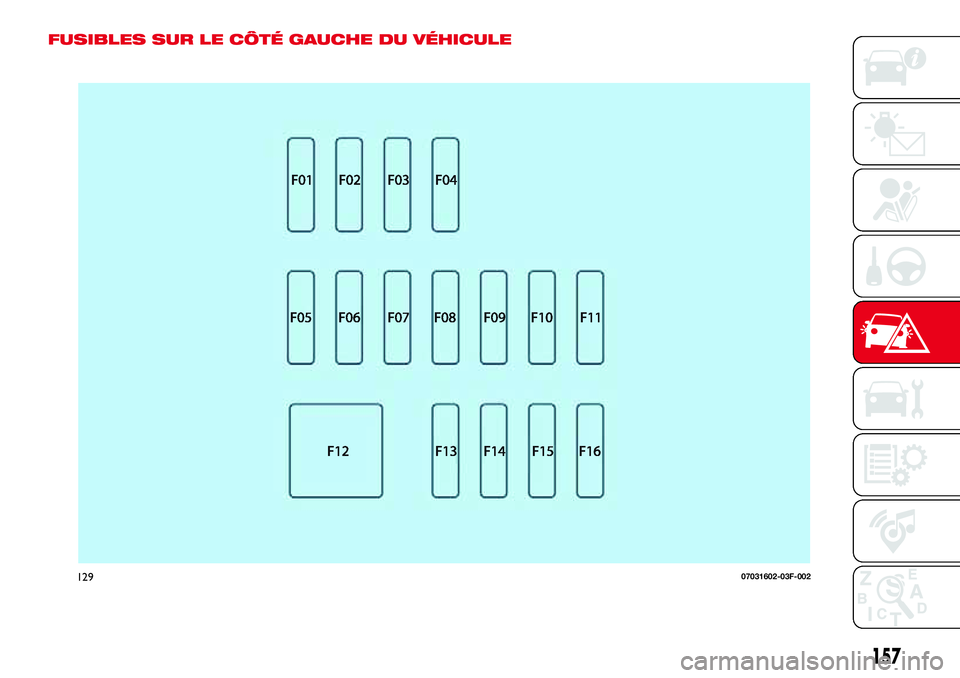

FUSIBLES SUR LE CÔTÉ GAUCHE DU VÉHICULE
12907031602-03F-002
157
Page 160 of 236

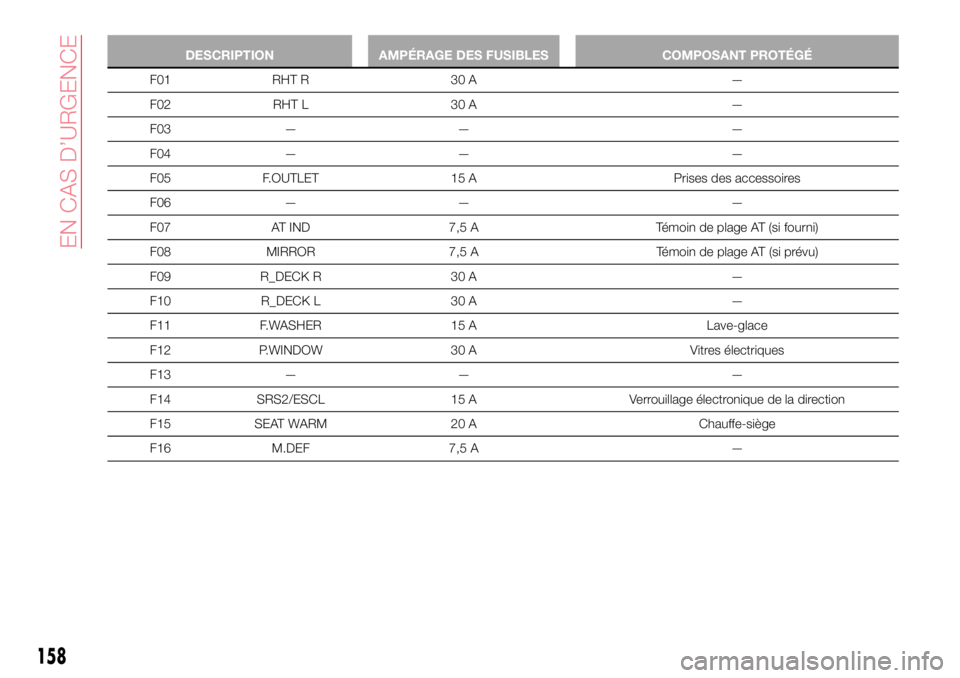

DESCRIPTION AMPÉRAGE DES FUSIBLES COMPOSANT PROTÉGÉ
F01 RHT R 30 A —
F02 RHT L 30 A —
F03 — — —
F04 — — —
F05 F.OUTLET 15 A Prises des accessoires
F06 — — —
F07 AT IND 7,5 A Témoin de plage AT (si fourni)
F08 MIRROR 7,5 A Témoin de plage AT (si prévu)
F09 R_DECK R 30 A —
F10 R_DECK L 30 A —
F11 F.WASHER 15 A Lave-glace
F12 P.WINDOW 30 A Vitres électriques
F13 — — —
F14 SRS2/ESCL 15 A Verrouillage électronique de la direction
F15 SEAT WARM 20 A Chauffe-siège
F16 M.DEF 7,5 A —
158
