Abarth 124 Spider 2020 Drift- och underhållshandbok (in Swedish)

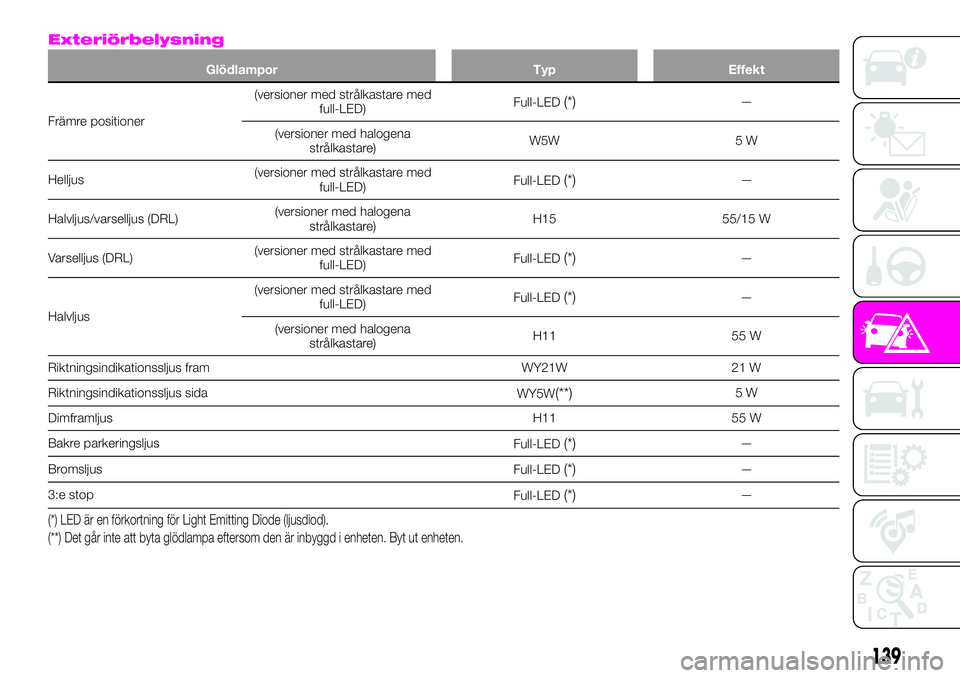

Exteriörbelysning
Glödlampor Typ Effekt
Främre positioner(versioner med strålkastare med
full-LED)Full-LED
(*)—
(versioner med halogena
strålkastare)W5W 5 W
Helljus(versioner med strålkastare med
full-LED)Full-LED
(*)—
Halvljus/varselljus (DRL)(versioner med halogena
strålkastare)H15 55/15 W
Varselljus (DRL)(versioner med strålkastare med
full-LED)Full-LED
(*)—
Halvljus(versioner med strålkastare med
full-LED)Full-LED
(*)—
(versioner med halogena
strålkastare)H11 55 W
Riktningsindikationssljus fram WY21W 21 W
Riktningsindikationssljus sida
WY5W
(**)5W
DimframljusH11 55 W
Bakre parkeringsljus
Full-LED
(*)—
Bromsljus
Full-LED
(*)—
3:e stop
Full-LED
(*)—
(*) LED är en förkortning för Light Emitting Diode (ljusdiod).
(**) Det går inte att byta glödlampa eftersom den är inbyggd i enheten. Byt ut enheten.
139

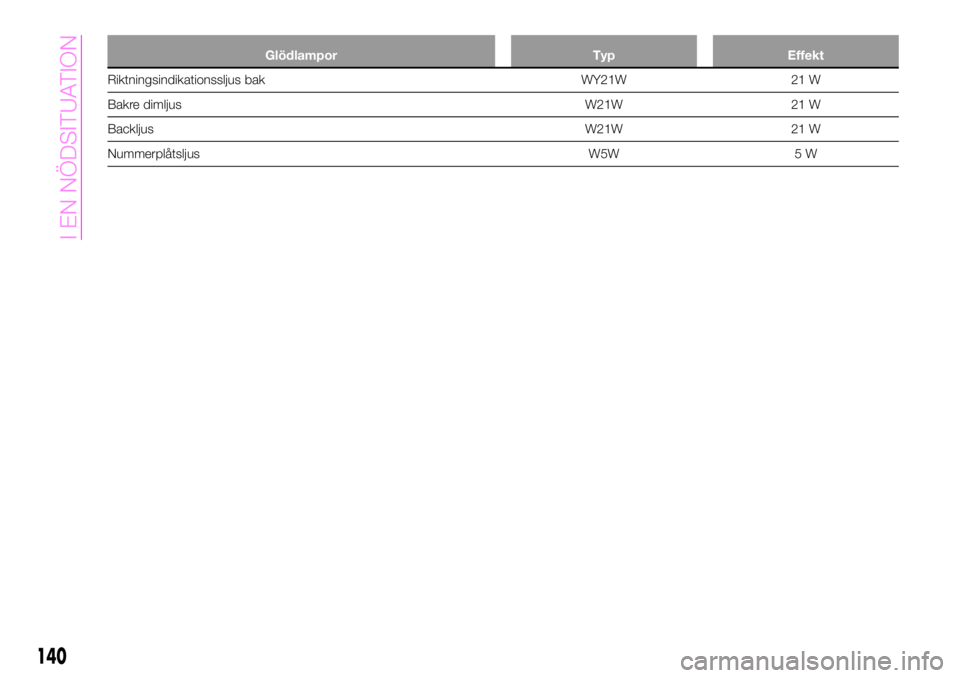

Glödlampor Typ Effekt
Riktningsindikationssljus bak WY21W 21 W
Bakre dimljus W21W 21 W
BackljusW21W 21 W
Nummerplåtsljus W5W 5 W
140
I EN NÖDSITUATION

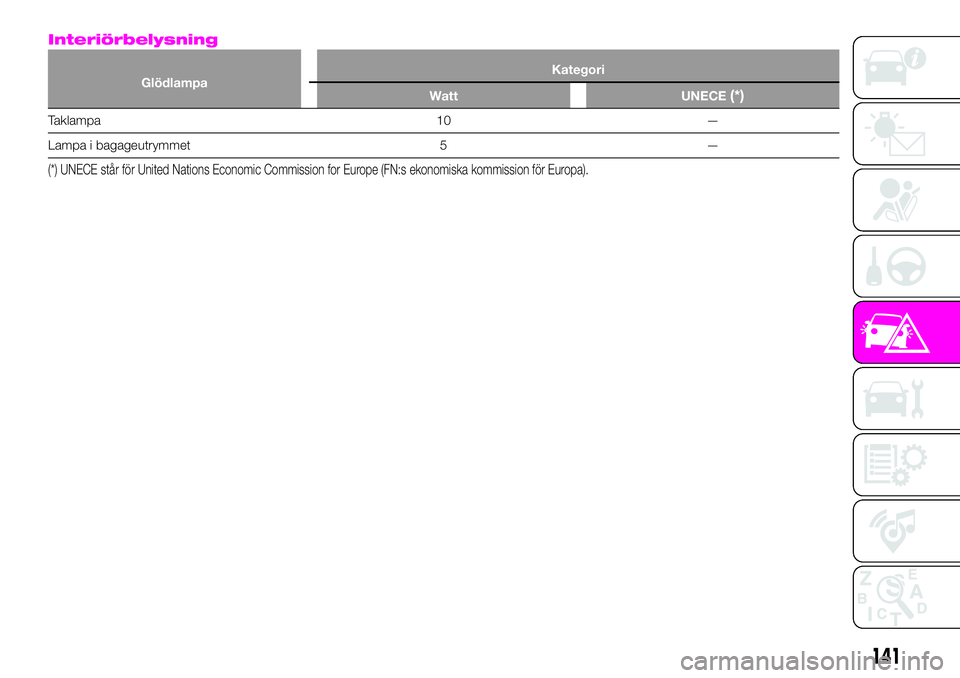

Interiörbelysning
GlödlampaKategori
Watt UNECE(*)
Taklampa 10 —
Lampa i bagageutrymmet 5 —
(*) UNECE står för United Nations Economic Commission for Europe (FN:s ekonomiska kommission för Europa).
141

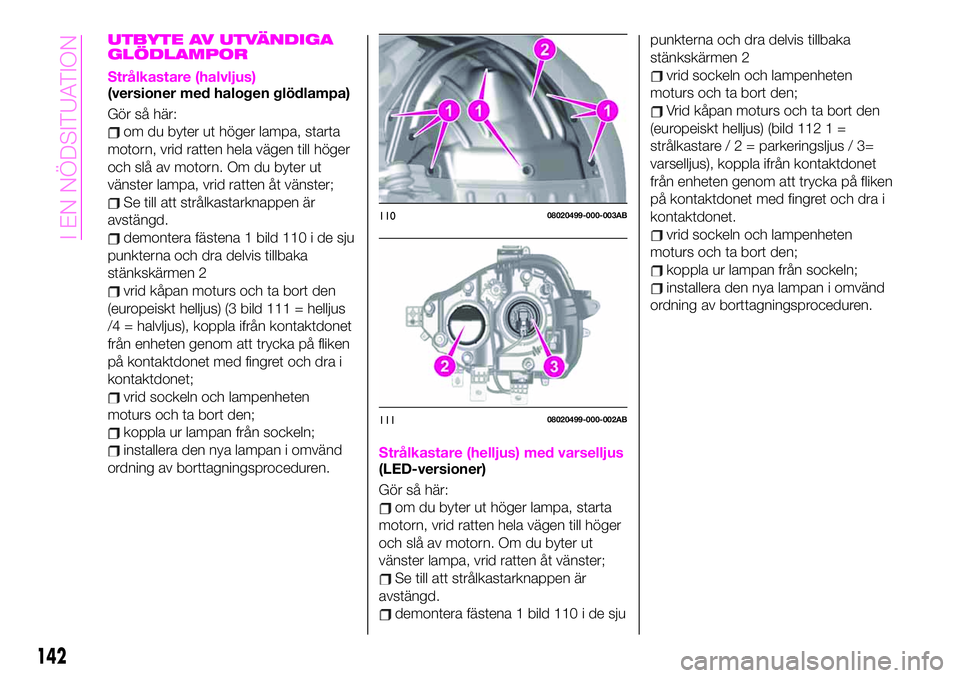

UTBYTE AV UTVÄNDIGA
GLÖDLAMPOR
Strålkastare (halvljus)(versioner med halogen glödlampa)
Gör så här:
om du byter ut höger lampa, starta
motorn, vrid ratten hela vägen till höger
och slå av motorn. Om du byter ut
vänster lampa, vrid ratten åt vänster;
Se till att strålkastarknappen är
avstängd.
demontera fästena 1 bild 110 i de sju
punkterna och dra delvis tillbaka
stänkskärmen 2
vrid kåpan moturs och ta bort den
(europeiskt helljus) (3 bild 111 = helljus
/4 = halvljus), koppla ifrån kontaktdonet
från enheten genom att trycka på fliken
på kontaktdonet med fingret och dra i
kontaktdonet;
vrid sockeln och lampenheten
moturs och ta bort den;
koppla ur lampan från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.Strålkastare (helljus) med varselljus(LED-versioner)
Gör så här:
om du byter ut höger lampa, starta
motorn, vrid ratten hela vägen till höger
och slå av motorn. Om du byter ut
vänster lampa, vrid ratten åt vänster;
Se till att strålkastarknappen är
avstängd.
demontera fästena 1 bild 110 i de sjupunkterna och dra delvis tillbaka
stänkskärmen 2
vrid sockeln och lampenheten
moturs och ta bort den;
Vrid kåpan moturs och ta bort den
(europeiskt helljus) (bild 112 1 =
strålkastare/2=parkeringsljus / 3=
varselljus), koppla ifrån kontaktdonet
från enheten genom att trycka på fliken
på kontaktdonet med fingret och dra i
kontaktdonet.
vrid sockeln och lampenheten
moturs och ta bort den;
koppla ur lampan från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.
11008020499-000-003AB
11108020499-000-002AB
142
I EN NÖDSITUATION

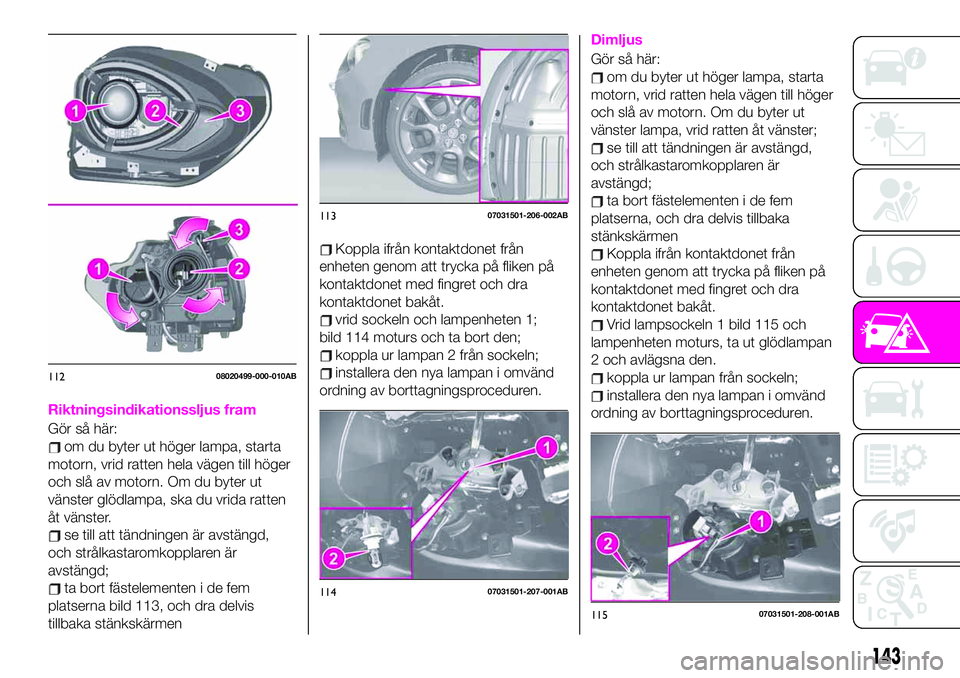

Riktningsindikationssljus fram
Gör så här:
om du byter ut höger lampa, starta
motorn, vrid ratten hela vägen till höger
och slå av motorn. Om du byter ut
vänster glödlampa, ska du vrida ratten
åt vänster.
se till att tändningen är avstängd,
och strålkastaromkopplaren är
avstängd;
ta bort fästelementen i de fem
platserna bild 113, och dra delvis
tillbaka stänkskärmen
Koppla ifrån kontaktdonet från
enheten genom att trycka på fliken på
kontaktdonet med fingret och dra
kontaktdonet bakåt.
vrid sockeln och lampenheten 1;
bild 114 moturs och ta bort den;
koppla ur lampan 2 från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.
Dimljus
Gör så här:
om du byter ut höger lampa, starta
motorn, vrid ratten hela vägen till höger
och slå av motorn. Om du byter ut
vänster lampa, vrid ratten åt vänster;
se till att tändningen är avstängd,
och strålkastaromkopplaren är
avstängd;
ta bort fästelementen i de fem
platserna, och dra delvis tillbaka
stänkskärmen
Koppla ifrån kontaktdonet från
enheten genom att trycka på fliken på
kontaktdonet med fingret och dra
kontaktdonet bakåt.
Vrid lampsockeln 1 bild 115 och
lampenheten moturs, ta ut glödlampan
2 och avlägsna den.
koppla ur lampan från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.
11208020499-000-010AB
11307031501-206-002AB
11407031501-207-001AB
11507031501-208-001AB
143

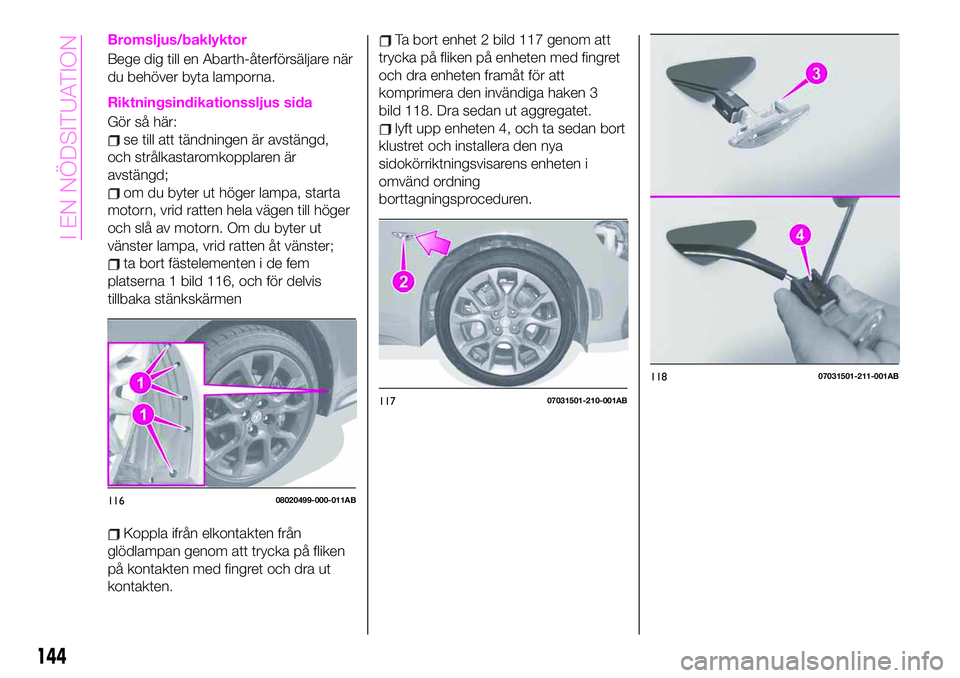

Bromsljus/baklyktor
Bege dig till en Abarth-återförsäljare när
du behöver byta lamporna.
Riktningsindikationssljus sida
Gör så här:
se till att tändningen är avstängd,
och strålkastaromkopplaren är
avstängd;
om du byter ut höger lampa, starta
motorn, vrid ratten hela vägen till höger
och slå av motorn. Om du byter ut
vänster lampa, vrid ratten åt vänster;
ta bort fästelementen i de fem
platserna 1 bild 116, och för delvis
tillbaka stänkskärmen
Koppla ifrån elkontakten från
glödlampan genom att trycka på fliken
på kontakten med fingret och dra ut
kontakten.
Ta bort enhet 2 bild 117 genom att
trycka på fliken på enheten med fingret
och dra enheten framåt för att
komprimera den invändiga haken 3
bild 118. Dra sedan ut aggregatet.
lyft upp enheten 4, och ta sedan bort
klustret och installera den nya
sidokörriktningsvisarens enheten i
omvänd ordning
borttagningsproceduren.
11608020499-000-011AB
11707031501-210-001AB
11807031501-211-001AB
144
I EN NÖDSITUATION

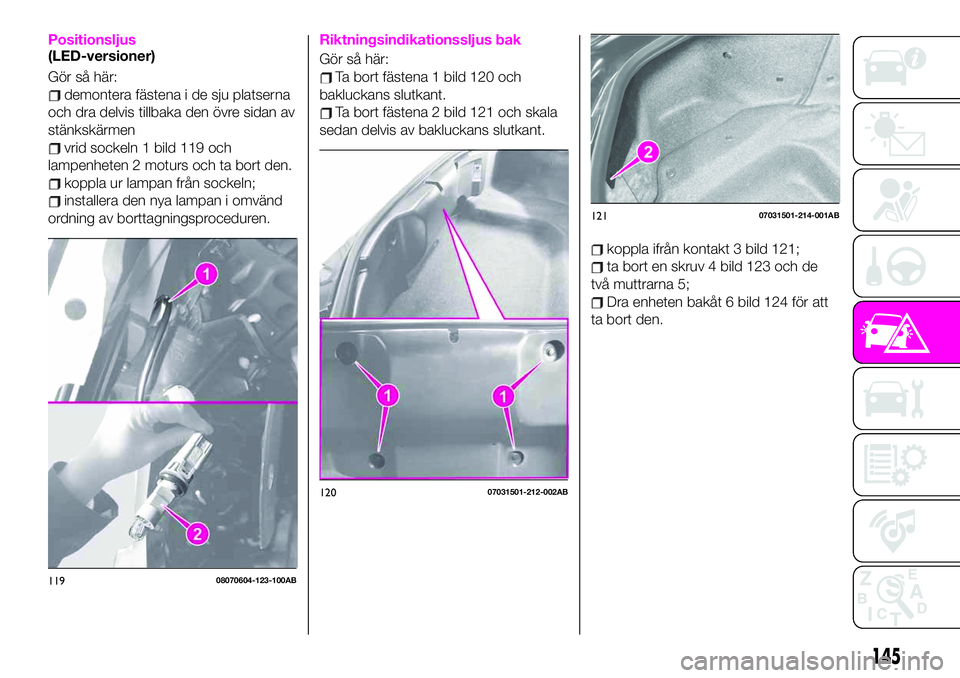

Positionsljus(LED-versioner)
Gör så här:
demontera fästena i de sju platserna
och dra delvis tillbaka den övre sidan av
stänkskärmen
vrid sockeln 1 bild 119 och
lampenheten 2 moturs och ta bort den.
koppla ur lampan från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.
Riktningsindikationssljus bak
Gör så här:
Ta bort fästena 1 bild 120 och
bakluckans slutkant.
Ta bort fästena 2 bild 121 och skala
sedan delvis av bakluckans slutkant.
koppla ifrån kontakt 3 bild 121;
ta bort en skruv 4 bild 123 och de
två muttrarna 5;
Dra enheten bakåt 6 bild 124 för att
ta bort den.
11908070604-123-100AB
12007031501-212-002AB
12107031501-214-001AB
145

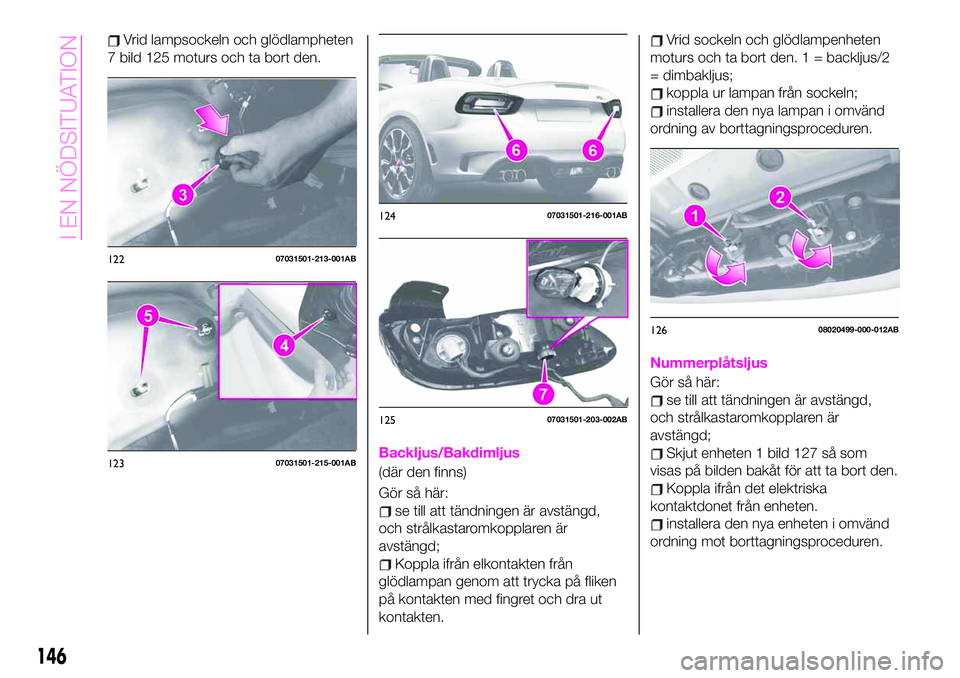

Vrid lampsockeln och glödlampheten
7 bild 125 moturs och ta bort den.
Backljus/Bakdimljus
(där den finns)
Gör så här:
se till att tändningen är avstängd,
och strålkastaromkopplaren är
avstängd;
Koppla ifrån elkontakten från
glödlampan genom att trycka på fliken
på kontakten med fingret och dra ut
kontakten.
Vrid sockeln och glödlampenheten
moturs och ta bort den. 1 = backljus/2
= dimbakljus;
koppla ur lampan från sockeln;
installera den nya lampan i omvänd
ordning av borttagningsproceduren.

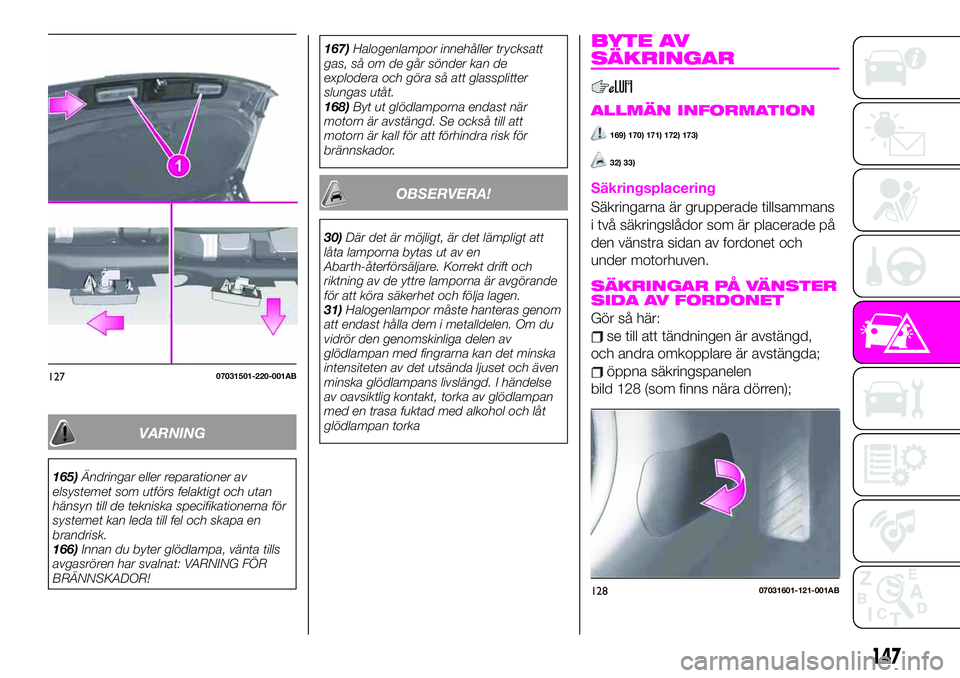

Nummerplåtsljus
Gör så här:
se till att tändningen är avstängd,
och strålkastaromkopplaren är
avstängd;
Skjut enheten 1 bild 127 så som
visas på bilden bakåt för att ta bort den.
Koppla ifrån det elektriska
kontaktdonet från enheten.
installera den nya enheten i omvänd
ordning mot borttagningsproceduren.
12207031501-213-001AB
12307031501-215-001AB
12407031501-216-001AB
12507031501-203-002AB
12608020499-000-012AB
146
I EN NÖDSITUATION

VARNING
165)Ändringar eller reparationer av
elsystemet som utförs felaktigt och utan
hänsyn till de tekniska specifikationerna för
systemet kan leda till fel och skapa en
brandrisk.
166)Innan du byter glödlampa, vänta tills
avgasrören har svalnat: VARNING FÖR
BRÄNNSKADOR!167)Halogenlampor innehåller trycksatt
gas, så om de går sönder kan de
explodera och göra så att glassplitter
slungas utåt.
168)Byt ut glödlamporna endast när
motorn är avstängd. Se också till att
motorn är kall för att förhindra risk för
brännskador.
OBSERVERA!
30)Där det är möjligt, är det lämpligt att
låta lamporna bytas ut av en
Abarth-återförsäljare. Korrekt drift och
riktning av de yttre lamporna är avgörande
för att köra säkerhet och följa lagen.
31)Halogenlampor måste hanteras genom
att endast hålla dem i metalldelen. Om du
vidrör den genomskinliga delen av
glödlampan med fingrarna kan det minska
intensiteten av det utsända ljuset och även
minska glödlampans livslängd. I händelse
av oavsiktlig kontakt, torka av glödlampan
med en trasa fuktad med alkohol och låt
glödlampan torka
BYTE AV
SÄKRINGAR
ALLMÄN INFORMATION
169) 170) 171) 172) 173)
32) 33)
Säkringsplacering
Säkringarna är grupperade tillsammans
i två säkringslådor som är placerade på
den vänstra sidan av fordonet och
under motorhuven.
SÄKRINGAR PÅ VÄNSTER
SIDA AV FORDONET
Gör så här:
se till att tändningen är avstängd,
och andra omkopplare är avstängda;
öppna säkringspanelen
bild 128 (som finns nära dörren);12707031501-220-001AB
12807031601-121-001AB
147

tryck på pressklämman och ta bort
skyddskåpan;
dra säkringen rakt ut med
säkringsavdragaren placerad på
säkringsblocket i motorrummet
bild 129;
inspektera säkringen och byt ut den
om den är trasig;
infoga en ny säkring med samma
amperetal, och se till att den passar
ordentligt. Om den inte passar
ordentligt, kontakta en Abarth-
återförsäljare. Om du inte har några
reservsäkringar, låna en av samma
värde från en krets som inte är
väsentligt för fordonsdrift, såsom
AUDIO eller OUTLET krets;
sätt tillbaka locket och se till att det
sitter fast ordentligt.
OBSERVERA! Byt alltid ut en säkring
med en äkta FCA säkring eller
motsvarande med samma gradering.
Annars kan elsystemet skadas.
SÄKRINGAR UNDER
MOTORHUVEN
Se till att tändningen är avstängd, och
andra spakar är avstängda och ta bort
säkringsblocklåset. Om låset öppnas
med kraft, kan säkringsblockets lock
komma i kontakt med ramen när det
tas bort och bli repat.
När locket tas bort, ta bort det
långsamt enligt följande förfarande:
lossa det bakre låset 1
bild 130 genom att trycka ner på den
främre fliken med fingrarna;
avlägsna frontfliken genom att lyfta
framsidan på locket 2 något;
avlägsna locket och genom att lyfta
och skjuta det bakåt;
om någon säkring förutom
HUVUDSÄKRINGEN går sönder,
ersätta den med en ny på samma
amperetal;
sätt tillbaka locket och se till att det
sitter fast ordentligt.
12907031601-122-001AB
13007031601-123-001AB
148
