Controleer of de armen van
de ruitenwissers tegen de ruit
aanstaan voordat u de motorkap op-
tilt.
ATTENTIE
fig. 54
C
D
E
F0S054Ab
Sluiten fig. 54
Ga als volgt te werk:
❒Houd de motorkap met een hand om-
hoog, trek met de andere hand de stang
Cuit de zitting Een plaats de steun-
stang terug in de klem D.
❒Laat de motorkap tot op ongeveer 20
cm van de motorruimte zakken, laat de
motorkap vallen en controleer of de
motorkap goed is gesloten door deze op
te tillen. De motorkap mag niet alleen
door de beveiliging vergrendeld zijn.
Druk in dit laatste geval de motorkap
niet dicht, maar til hem opnieuw op en
herhaal de handeling.
Om veiligheidsredenen moet
de motorkap tijdens het rij-
den altijd goed gesloten zijn. Contro-
leer daarom altijd of de motorkap
goed vergrendeld is. Als u tijdens het
rijden merkt dat de motorkap niet
goed is vergrendeld, stop dan onmid-
dellijk en sluit de motorkap op de juis-
te wijze.
ATTENTIE
Wees voorzichtig als u werk-
zaamheden in de motor-
ruimte moet verrichten en de motor
nog warm is, om brandwonden te
voorkomen. Kom niet met uw handen
in de buurt van de elektroventilateur:
de elektroventilateur kan, ook bij uit-
geschakeld contact, onverwacht in-
schakelen. Wacht tot de motor is af-
gekoeld.
ATTENTIE
Pas op met sjaals, dassen of
loszittende kledingstukken
omdat ook deze door de bewegende
onderdelen kunnen worden gegrepen.
ATTENTIE

51
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
KOPLAMPEN
KOPLAMPEN AFSTELLEN
Goed afgestelde koplampen zijn belangrijk
voor het comfort en de veiligheid van uzelf
en de overige weggebruikers. Bovendien
zijn er wettelijke voorschriften met be-
trekking tot de koplampafstelling.
Voor optimaal zicht en zichtbaarheid moe-
ten de koplampen op de juiste wijze zijn
afgesteld.
Wendt u voor controle of afstelling tot
het Abarth Servicenetwerk.
Controleer de afstelling van de koplampen
telkens als het gewicht of de plaats van de
lading wijzigt.
IMPERIAAL/
SKIDRAGER
BEVESTIGINGSPUNTEN
De bevestigingspunten bevinden zich op
de in fig. 55aangegeven plaatsen.
Om de bevestigingspunten voor te ge-
bruiken, moet de dop Aworden verwij-
derd, die bereikbaar is bij geopend por-
tier. De bevestigingspunten achter Bzijn
te vinden overeenkomstig de maten die
zijn afgebeeld in fig. 56.
In het Lineaccessori-programma is een im-
periaal/skidrager opgenomen die speciaal
voor de achterklep is ontwikkeld.
BELANGRIJK U dient zich strikt aan de aan-
wijzingen te houden die in het pakket zijn
meegeleverd. De montage moet altijd door
deskundige personen worden uitgevoerd.
fig. 55
A
F0S055Ab
Controleer na enkele kilo-
meters opnieuw of de beves-
tigingsbouten nog goed vastzitten.
ATTENTIE
Overschrijd nooit het maxi-
mum draagvermogen (zie
hoofdstuk “Technische gege-
vens”).
Verdeel de lading gelijkmatig
en houd tijdens de rit reke-
ning met een verhoogde zij-
windgevoeligheid.
Houdt u strikt aan de wette-
lijke bepalingen betreffende
de maximale afmetingen.
ATTENTIE
fig. 56
30 mm
130 mm

F0S056Ab

52
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
KOPLAMPVERSTELLING fig. 57
De auto is uitgerust met een elektrische
koplampverstelling, die werkt met de con-
tactsleutel in stand MARen ingeschakeld
dimlicht.
Als de auto beladen is, helt hij achterover.
Het gevolg is dat de lichtbundel meer naar
boven schijnt.
In dit geval moeten de koplampen worden
versteld met de knoppen +en –.
Het display toont de stand gedurende de
koplampverstelling.MISTLAMPEN VOOR
AFSTELLEN
(indien aanwezig)
Wendt u voor controle of afstelling tot
het Abarth Servicenetwerk.
KOPLAMPAFSTELLING IN HET
BUITENLAND
De dimlichten zijn afgesteld voor gebruik
in het land waarin de auto is verkocht. In
die landen waarin aan de andere zijde van
de weg wordt gereden, moet om het te-
gemoetkomende verkeer niet te verblin-
den, een gedeelte van de koplampen wor-
den afgeplakt overeenkomstig de wetge-
ving van het land waarin u rijdt.
fig. 57
M E N UE S C
F0S057Ab
Correcte standen op basis van de
beladingsgraad
Stand 0- een of twee personen op de
voorstoelen.
Stand 1- vier personen.
Stand 2- vier personen + bagage.
Stand 3- bestuurder + maximale lading in
de bagageruimte.

53
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
ACTIVERING VAN HET
SYSTEEM
Als het ABS in werking is getreden, merkt
de bestuurder dit aan een trilling in het
rempedaal, die gepaard gaat met enig ge-
luid: dit geeft aan dat het noodzakelijk is uw
snelheid aan te passen aan de beschikbare
grip op het wegdek.ABS
(indien aanwezig)
Het ABS dat geïntegreerd is in het rem-
systeem, voorkomt dat tijdens het remmen
de wielen blokkeren, ongeacht de condi-
tie van het wegdek en de pedaaldruk, en
verhindert daarmee het doorslippen van
een of meerdere wielen. Hierdoor blijft de
auto bestuurbaar, zelfs bij noodstops.
Het systeem wordt gecompleteerd met
een elektronische remdrukverdeling EBD
(Electronic Braking Force Distribution),
die de remdruk verdeelt tussen de voor-
en achterwielen.
BELANGRIJK Voor een maximale werking
van het remsysteem is een inrijperiode no-
dig van ongeveer 500 km: in deze perio-
de moet bruusk, herhaaldelijk en langdu-
rig remmen worden vermeden.
Als het ABS in werking
treedt, merkt u dat aan een
trilling in het rempedaal. Verlaag de
remdruk niet maar houd het rempe-
daal juist goed ingetrapt; op deze ma-
nier hebt u de kortste remweg in re-
latie tot de conditie van het wegdek.
ATTENTIE
Als het ABS in werking
treedt, dan is de grip van de
banden op het wegdek beperkt: u
dient uw snelheid te verlagen en aan
te passen aan de beschikbare grip.
ATTENTIE
Het ABS maakt zoveel mo-
gelijk gebruik van de be-
schikbare grip maar kan deze niet
verhogen. Daarom moet op gladde
weggedeelten altijd voorzichtig wor-
den gereden en mogen er geen on-
nodige risico’s worden genomen.
ATTENTIE
STORINGSMELDINGEN
Storing in ABS
Bij een storing brandt het waarschu-
wingslampje
>op het instrumentenpa-
neel en verschijnt er een melding op het
instelbare multifunctionele display (indien
aanwezig) (zie het hoofdstuk “Lampjes en
berichten”).
In dat geval blijft het remsysteem normaal
werken, maar zonder de mogelijkheden
van het ABS. Rijd voorzichtig naar de
dichtstbijzijnde werkplaats van het Abarth
Servicenetwerk om het systeem te laten
controleren.

54
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
Als alleen het waarschu-
wingslampje xop het in-
strumentenpaneel gaat branden en
op het instelbare multifunctionele dis-
play (indien aanwezig) verschijnt ook
een melding, stop dan onmiddellijk en
wendt u tot het Abarth Servicenet-
werk. Als er vloeistof lekt uit het hy-
draulische systeem, wordt de werking
van zowel het conventionele remsys-
teem als het ABS in gevaar gebracht.
ATTENTIEESP-SYSTEEM
(Electronic Stability
Program)
Dit systeem bewaakt de stabiliteit van de
auto als de wielen hun grip verliezen,
waardoor de auto beter op koers blijft.
De werking van het ESP is uitermate nuttig
als de grip op het wegdek wisselt.
Het ESP beschikt naast ASR (anti-door-
slipregeling van de aangedreven wielen die
werkt op de remmen en de motor) en
HILL HOLDER (automatisch werkende
wegrijhulp op hellingen) ook over MSR (re-
geling van het afremmen op de motor tij-
dens terugschakelen), HBA (automatische
remdrukverhoger bij noodstops) en TTC
(regeling voor overbrenging van motor-
koppel op de wielen).
ACTIVERING VAN HET
SYSTEEM
Bij activering gaat het lampje
áop het in-
strumentenpaneel knipperen, om de be-
stuurder er op te wijzen dat de auto de
stabiliteit en de grip dreigt te verliezen. Storing in EBD
Bij een storing branden de waarschu-
wingslampjes
>en xop het instru-
mentenpaneel en verschijnt er een mel-
ding op het instelbare multifunctionele dis-
play (indien aanwezig) (zie het hoofdstuk
“Lampjes en berichten”).
In dit geval kunnen bij krachtig remmen de
achterwielen vroegtijdig blokkeren waar-
door de auto kan slippen. Rijd zeer voor-
zichtig naar de dichtstbijzijnde werkplaats
van het Abarth Servicenetwerk om het
systeem te laten controleren.

55
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
De prestaties van het ESP-
systeem mogen de bestuur-
der er niet toe verleiden onnodige en
onverantwoorde risico’s te nemen. De
rijstijl moet altijd zijn aangepast aan
het wegdek, het zicht en het verkeer.
De verantwoordelijkheid voor de ver-
keersveiligheid ligt altijd en overal bij
de bestuurder van de auto.
ATTENTIE
Inschakeling van het systeem
Het ESP wordt automatisch ingeschakeld
als de motor wordt gestart en kan niet
worden uitgeschakeld.
Storingsmeldingen
Bij een storing in het systeem wordt het
systeem automatisch uitgeschakeld en gaat
lampje
áop het instrumentenpaneel con-
tinu branden. Bovendien verschijnt er een
melding op het instelbare multifunctione-
le display (indien aanwezig). Wendt u in
dit geval tot het Abarth Servicenetwerk.HILL HOLDER-SYSTEEM
Dit systeem is geïntegreerd in het ESP-sys-
teem en schakelt automatisch in als:
❒omhoog: de auto stilstaat op een hel-
ling van meer dan 2% met draaiende
motor, ingetrapt rempedaal en ver-
snellingsbak in vrij of als een andere ver-
snelling dan de achteruit is ingeschakeld.
❒omlaag: de auto stilstaat op een helling
van meer dan 2% met draaiende motor,
ingetrapt rempedaal en als de achteruit
is ingeschakeld.
Tijdens het wegrijden zorgt de regeleen-
heid van het ESP ervoor dat de wielen ge-
remd blijven, totdat het noodzakelijke mo-
torkoppel is bereikt om weg te rijden (of
maximaal 2 seconden), zodat u meer tijd
heeft om uw rechter voet van het rem-
pedaal naar het gaspedaal te verplaatsen.
Als u na 2 seconden niet bent weggere-
den, schakelt het systeem automatisch uit
en wordt de remdruk geleidelijk verlaagd.
Tijdens deze fase kunt u een typisch schu-
rend geluid horen. Dit geluid betekent dat
de auto ieder moment in beweging kan
komen.Storingsmeldingen
Bij een storing in het systeem brandt het
waarschuwingslampje áop het instru-
mentenpaneel en verschijnt er een mel-
ding op het instelbare multifunctionele dis-
play (indien aanwezig) (zie hoofdstuk
“Lampjes en berichten”).
BELANGRIJK Het Hill Holder-systeem is
geen handrem; verlaat dus nooit de auto
zonder de handrem aan te trekken, de
motor uit te zetten en de eerste versnel-
ling in te schakelen.
Als eventueel met het
noodreservewiel wordt gere-
den, dan blijft het ESP ingeschakeld.
Blijf er echter rekening mee houden
dat het noodreservewiel kleiner is dan
de normale band en dat daarom de
grip lager is dan bij de andere banden
van de auto.
Voor de juiste werking van het ESP-
en ASR-systeem is het noodzakelijk
dat de banden van alle wielen van
hetzelfde merk en type zijn. De ban-
den moeten in perfecte conditie zijn
en de voorgeschreven afmetingen
hebben.
ATTENTIE

56
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
MSR-systeem (regeling van
motorremwerking)
Dit systeem, dat geïntegreerd is in de ASR,
verhoogt bij bruusk terugschakelen het
motorkoppel, zodat overmatige vertraging
van de aangedreven wielen wordt voor-
komen. Dit heeft vooral voordelen op een
wegdek met weinig grip, waarop de sta-
biliteit van de auto snel verloren kan gaan.TTC-SYSTEEM (Torque Transfer
Control)
Dit is een onderdeel van het ESP.
Dit systeem verbetert het overbrengen
van het motorkoppel op de wielen, waar-
door veiligere en veel sportievere rij-ei-
genschappen worden gegarandeerd. Voor-
al door de veel snellere reactie bij het in-
sturen van een bocht, waarbij het onder-
stuur wordt beperkt.
Het systeem kan met een knop C-fig. 58.
op het dashboard worden ingeschakeld.
De inschakeling wordt aangegeven door
een brandend lampje in de TTC-knop.
Het wordt uitgeschakeld door nogmaals
op de knop te drukken of door de mo-
tor uit te zetten (contactsleutel in stand
STOP). ASR-SYSTEEM
(Antislip Regulation)
Dit systeem is geïntegreerd in het ESP-sys-
teem en grijpt automatisch in als een of
beide aangedreven wielen dreigen door te
slippen, zodat de bestuurder de controle
over de auto kan behouden.
Het ASR-systeem is vooral nuttig onder
de volgende omstandigheden:
❒doorslippen van het binnenste wiel in
bochten, door verandering van de wiel-
belasting of door te felle acceleratie;
❒te hoog vermogen naar de wielen, ook
in samenhang met de condities van het
wegdek;
❒acceleratie op gladde wegen en bij
sneeuw en ijzel;
❒verlies van grip op natte weggedeelten
(aquaplaning).
fig. 58
TTC
C
F0S058Ab

57
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
BELANGRIJK Na het verhelpen van de
storing moet het Abarth Servicenetwerk
voor een complete controle van het sys-
teem, tests uitvoeren op een testbank en,
zo nodig, een proefrit maken die eventu-
eel een langere afstand kan omvatten.EOBD-SYSTEEM
Met het EOBD-systeem (European On
Board Diagnosis) kan een doorlopende
diagnose worden uitgevoerd op die com-
ponenten op de auto die van invloed zijn
op de emissie. Bovendien meldt het sys-
teem, door het branden van het lampje
U
op het instrumentenpaneel en het ver-
schijnen van een melding op het instelba-
re multifunctionele display (indien aanwe-
zig) (zie het hoofdstuk “Lampjes en be-
richten”) dat de betreffende componen-
ten defect zijn.
Het doel is:
❒de werking van het systeem controle-
ren;
❒signaleren wanneer door een storing de
emissies boven de wettelijk vastgestel-
de drempelwaarde uitkomen;
❒signaleren wanneer het noodzakelijk is
defecte componenten te vervangen.
Het systeem beschikt verder nog over een
diagnosestekker die het mogelijk maakt,
na het aansluiten van speciale apparatuur,
de door de regeleenheid opgeslagen sto-
ringscodes en de specifieke parameters
voor de diagnose en werking van de mo-
tor te lezen.
Deze controle kan ook worden uitge-
voerd door de verkeerspolitie.Als u de contactsleutel in stand
MAR draait en het lampje
Ugaat niet branden of het gaat
branden of knipperen tijdens
het rijden (er verschijnt ook een melding
op het instelbare multifunctionele dis-
play - indien aanwezig), wendt u dan zo
snel mogelijk tot het Abarth Service-
netwerk. De werking van het lampje
Ukan worden gecontroleerd met behulp
van speciale apparatuur van de ver-
keerspolitie. Houdt u aan de wetgeving
van het land waarin u rijdt.

58
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO
STORINGSMELDINGEN
Eventuele storingen in het systeem wor-
den aangegeven door het branden van het
lampje
gop het instrumentenpaneel (er
verschijnt ook een melding op het instel-
bare multifunctionele display - indien aan-
wezig) (zie het hoofdstuk “Lampjes en be-
richten”).
Bij een storing in het systeem blijft de au-
to mechanisch bestuurbaar.
BELANGRIJK In bepaalde omstandighe-
den kan door externe factoren het lamp-
je
gop het instrumentenpaneel gaan
branden.
ELEKTRISCHE STUUR-
BEKRACHTIGING
“DUALDRIVE”
De auto is uitgerust met “Dualdrive” elek-
trische stuurbekrachtiging. De elektrische
stuurbekrachtiging werkt alleen als de con-
tactsleutel in stand MARstaat en de mo-
tor draait. De elektrische stuurbekrachti-
ging verlaagt de benodigde stuurkracht,
waardoor het rijden in de stad en par-
keermanoeuvres bijzonder eenvoudig
worden.
BELANGRIJK Als de contactsleutel snel
wordt gedraaid, kan de volledige werking
van de stuurbekrachtiging na 1-2 secon-
den worden bereikt.
Als de SPORT-functie wordt ingeschakeld
(zie paragraaf “Bedieningsorganen” in dit
hoofdstuk), dan wordt ook de elektrische
stuurbekrachtigingaangepast, waardoor er
meer kracht nodig is voor het draaien van
het stuur voor een optimaal stuurgevoel.
Het is streng verboden om
de-/montagewerkzaamhe-
den uit te voeren, waarvoor wijzigin-
gen in de stuurinrichting of de stuur-
kolom vereist zijn (bijv. bij montage
van een diefstalbeveiliging). Hierdoor
kunnen de prestaties van het systeem,
de garantie en de veiligheid in gevaar
worden gebracht en voldoet de auto
niet meer aan de typegoedkeuring.
ATTENTIEIn dat geval moet u onmiddellijk de auto
stilzetten, de motor ongeveer 20 secon-
den uitzetten en vervolgens de motor
weer starten. Als het lampje
gblijft bran-
den en de melding op het instelbare mul-
tifunctionele display (indien aanwezig) blijft
weergegeven, wendt u dan zo snel moge-
lijk tot het Abarth Servicenetwerk.
BELANGRIJK De benodigde stuurkracht
kan toenemen bij langdurige parkeer-
manoeuvres; dit is een normaal verschijn-
sel om oververhitting van de motor voor
de stuurbekrachtiging te voorkomen, in
deze situatie zijn er geen reparaties ver-
eist. Als u de auto een volgende keer weer
gebruikt, zal de stuurbekrachtiging weer
normaal werken.
Zet altijd de motor uit en
verwijder de contactsleutel
uit het contactslot, zodat het stuur-
wiel wordt vergrendeld, voordat er
onderhoudswerkzaamheden worden
uitgevoerd, vooral als de auto met de
wielen los van de grond staat. Als dit
niet mogelijk is (als de sleutel in stand
MAR moet staan of de motor moet
draaien), moet de hoofdzekering van
de elektrische stuurbekrachtiging
worden verwijderd.
ATTENTIE

59
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOOD-
GEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
WEGWIJS IN
UW AUTO

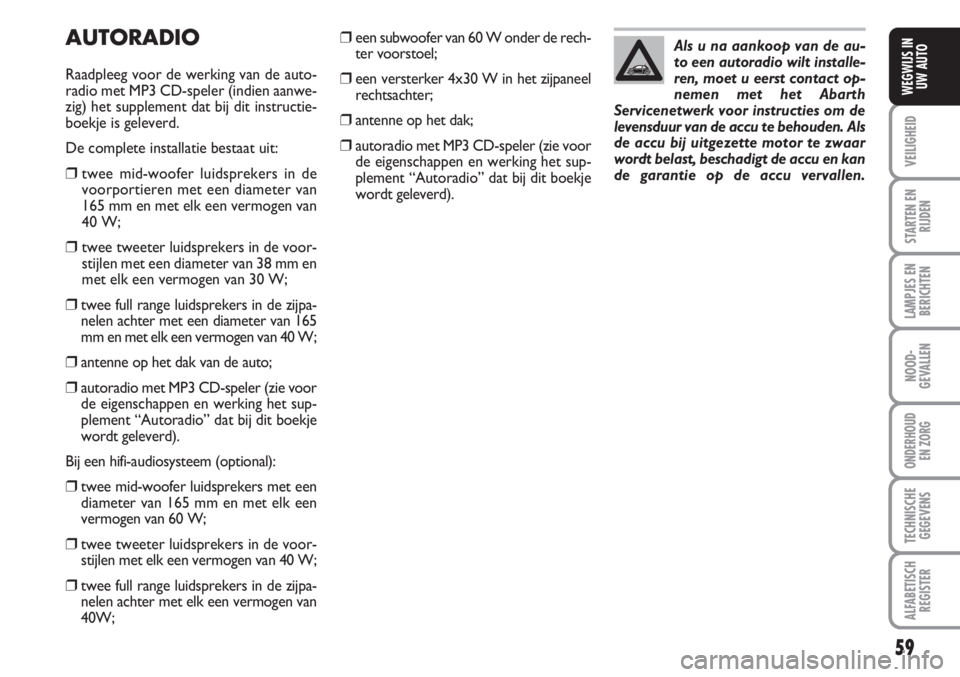

AUTORADIO
Raadpleeg voor de werking van de auto-
radio met MP3 CD-speler (indien aanwe-
zig) het supplement dat bij dit instructie-
boekje is geleverd.
De complete installatie bestaat uit:
❒twee mid-woofer luidsprekers in de
voorportieren met een diameter van
165 mm en met elk een vermogen van
40 W;
❒twee tweeter luidsprekers in de voor-
stijlen met een diameter van 38 mm en
met elk een vermogen van 30 W;
❒twee full range luidsprekers in de zijpa-
nelen achter met een diameter van 165
mm en met elk een vermogen van 40 W;
❒antenne op het dak van de auto;
❒autoradio met MP3 CD-speler (zie voor
de eigenschappen en werking het sup-
plement “Autoradio” dat bij dit boekje
wordt geleverd).
Bij een hifi-audiosysteem (optional):
❒twee mid-woofer luidsprekers met een
diameter van 165 mm en met elk een
vermogen van 60 W;
❒twee tweeter luidsprekers in de voor-
stijlen met elk een vermogen van 40 W;
❒twee full range luidsprekers in de zijpa-
nelen achter met elk een vermogen van
40W;
❒een subwoofer van 60 W onder de rech-
ter voorstoel;
❒een versterker 4x30 W in het zijpaneel
rechtsachter;
❒antenne op het dak;
❒autoradio met MP3 CD-speler (zie voor
de eigenschappen en werking het sup-
plement “Autoradio” dat bij dit boekje
wordt geleverd).Als u na aankoop van de au-
to een autoradio wilt installe-
ren, moet u eerst contact op-
nemen met het Abarth
Servicenetwerk voor instructies om de
levensduur van de accu te behouden. Als
de accu bij uitgezette motor te zwaar
wordt belast, beschadigt de accu en kan
de garantie op de accu vervallen.
