Verwijder stof met een zachte vochtige
borstel of een stofzuiger. Voor een nog
betere reiniging van de stoffen bekleding
raden wij u aan de borstel vochtig te ma-
ken.
Reinig de zittingen met een vochtige spons
en een oplossing van water en neutrale
zeep.KUNSTSTOF INTERIEURDELEN
Wij raden u aan om de kunststof interi-
eurdelen op de normale manier te reini-
gen met een doek bevochtigd met water
en een neutrale zeep zonder schuurmid-
del. Voor het verwijderen van vet- of
hardnekkige vlekken moeten speciale
schoonmaakmiddelen zonder oplosmid-
delen worden gebruikt, die geschikt zijn
voor het reinigen van kunststof en die het
visuele effect en de kleur van de compo-
nenten niet wijzigen.
WAARSCHUWING Gebruik nooit alco-
hol of benzine om het glas van het instru-
mentenpaneel schoon te maken.
123-140 ABARTH 500 NL 29-04-2009 11:05 Pagina 140

141
STARTEN
EN RIJDEN
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
IDENTIFICATIEGEGEVENS............................................... 142
MOTORCODES - CARROSSERIE-UITVOERINGEN ... 144
MOTOR ................................................................................. 145
BRANDSTOFSYSTEEM ...................................................... 146
TRANSMISSIE ....................................................................... 146
REMMEN ................................................................................ 147
WIELOPHANGING ............................................................ 147
STUURINRICHTING .......................................................... 147
WIELEN .................................................................................. 148
AFMETINGEN ...................................................................... 151
PRESTATIES .......................................................................... 152
GEWICHTEN ....................................................................... 153
VULLINGSTABEL ................................................................ 154
VLOEISTOFFEN EN SMEERMIDDELEN ........................ 155
BRANDSTOFVERBRUIK ................................................... 157
CO
2-EMISSIE ......................................................................... 158
AFSTANDSBEDIENING MET RADIOFREQUENTIE
(Conformiteitsverklaring).................................................... 159
T
T T T
E E E E
C C C C
H H H H
N N N N
I I I I
S S S S
C C C C
H H H H
E E E E

G G G G
E E E E
G G G G
E E E E
V V V V
E E E E
N N N N
S S S S
141-159 ABARTH 500 NL 29-04-2009 11:05 Pagina 141

142
STARTEN
EN RIJDEN
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
TYPEPLAATJE MET
IDENTIFICATIEGEGEVENS fig. 1
Dit bevindt zich links op de bodemplaat in
de bagageruimte en is voorzien van de vol-
gende gegevens:
BNummer typegoedkeuring.
CIdentificatiecode van het autotype.
DChassisnummer.EMax. toelaatbaar totaalgewicht van de
auto.
FMax. toelaatbaar totaalgewicht van de
auto met aanhanger.
GMax. toelaatbare voorasbelasting.
HMax. toelaatbare achterasbelasting.
IMotortype.
LCode van de carrosserie-uitvoering.
MNummer voor de onderdelen.
IDENTIFICATIEGEGEVENS
Het verdient aanbeveling kennis te nemen
van de identificatiegegevens van de auto.
De identificatiegegevens die zijn ingeslagen
en worden aangegeven op plaatjes zijn:
❒Typeplaatje met identificatiegegevens.
❒Chassisnummer.
❒Plaatje met informatie over de carros-
serielak.
❒Motorcode.
fig. 1F0S124Ab
141-159 ABARTH 500 NL 29-04-2009 11:05 Pagina 142

143
STARTEN
EN RIJDEN
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
CHASSISNUMMER fig. 3
Dit bevindt zich rechts op de bodemplaat
in de bagageruimte en is voorzien van de
volgende gegevens:
❒voertuigtype;
❒chassisnummer.MOTORCODE
Deze is ingeslagen in het cilinderblok en
bestaat uit het motortype en een oplo-
pend productienummer.
PLAATJE MET INFORMATIE
OVER DE CARROSSERIELAK
fig. 2
Dit bevindt zich op de buitenste stijl (links)
van de achterklep en is voorzien van de
volgende gegevens:
AFabrikant van de lak.
BNaam van de kleur.
CKleurcode.
DKleurcode voor bijwerken en over-
spuiten.
fig. 2F0S125Abfig. 3F0S126Ab
141-159 ABARTH 500 NL 29-04-2009 11:05 Pagina 143

144
STARTEN
EN RIJDEN
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS

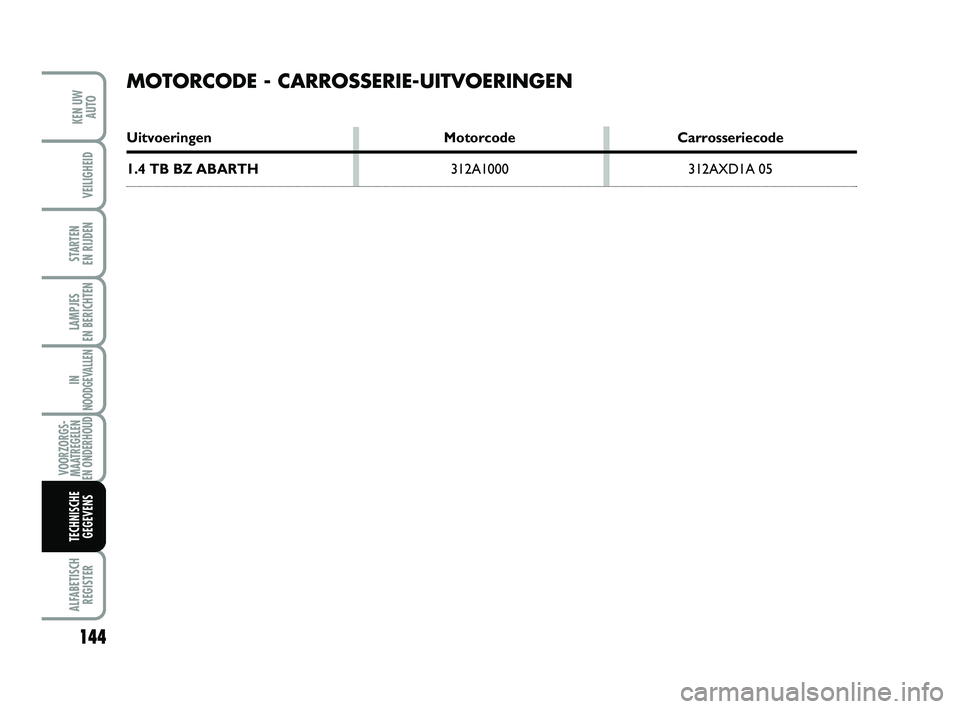

MOTORCODE - CARROSSERIE-UITVOERINGEN
Uitvoeringen Motorcode Carrosseriecode
1.4 TB BZ ABARTH312A1000 312AXD1A 05
141-159 ABARTH 500 NL 29-04-2009 11:05 Pagina 144

145
STARTEN
EN RIJDEN
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
MOTOR
ALGEMENE INFORMATIE
Typecode
Cyclus
Aantal en opstelling cilinders
Boring en slag van de zuigers mm
Totale cilinderinhoud cm3
Compressieverhouding
Maximaal vermogen (EU) kW
pk
bijbehorend toerental /min
Maximum koppel (EU) Nm
bijbehorend toerental /min
Bougies
Brandstof
1.4 TB BZ ABARTH
312A1000
Otto
4 in lijn
72 x 84
1368
9,8 : 1
99
135
5500
NORMAL SPORT
180 206
4500 3000
NGK IKR9F8
Loodvrije benzine
RON 95
141-159 ABARTH 500 NL 29-04-2009 11:05 Pagina 145

146
STARTEN
EN RIJDEN
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
BRANDSTOFSYSTEEM
1.4 TB BZ ABARTH
Elektronische Multipoint brandstofinspuiting
sequentieel gefaseerd,
met turbocompressor met vaste geometrie
Modificaties of reparaties aan het brandstofsysteem die niet juist worden uitgevoerd en waarbij geen rekening
wordt gehouden met de technische specificaties van het systeem, kunnen storingen in de werking en mogelijk
brand veroorzaken.
OPGELET
TRANSMISSIE
1.4 TB BZ ABARTH
Versnellingsbak
Koppeling
AandrijvingMet vijf gesynchroniseerde versnellingen vooruit en de achteruit
Zelfstellend met pedaal zonder vrije slag
Voor
141-159 ABARTH 500 NL 29-04-2009 11:05 Pagina 146

147
STARTEN
EN RIJDEN
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
WIELOPHANGING
1.4 TB BZ ABARTH
Voor
Achter
REMMEN
1.4 TB BZ ABARTH
Remsysteem:
– voor
– achter
Handrem
WAARSCHUWING Water, ijs en strooizout op het wegdek kan zich op de remschijven afzetten, waardoor de gewenste rem-
vertraging bij de eerste keer remmen iets later wordt bereikt.
STUURINRICHTING
1.4 TB BZ ABARTH
Type
Draaicirkel tussen stoepranden monafhankelijke Mc Pherson wielophanging; bestaande uit een mechanisch subframe,
schokdempers, schroefveren en stabilisatorstang.
semi-onafhankelijk met torsie-as; bestaande uit een torsie-as en
stabilisatorstang en twee buisvormige wieldraagarmen met schokdempers
en schroefveren.
met pignon en tandheugel met elektrische stuurbekrachtiging
en twee functies (normal/sport)
10,9 bij geventileerde schijfremmen
niet geventileerde schijfremmen
bediend met handremhefboom, werkend op de remmen achter
141-159 ABARTH 500 NL 29-04-2009 11:05 Pagina 147

148
STARTEN
EN RIJDEN
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS

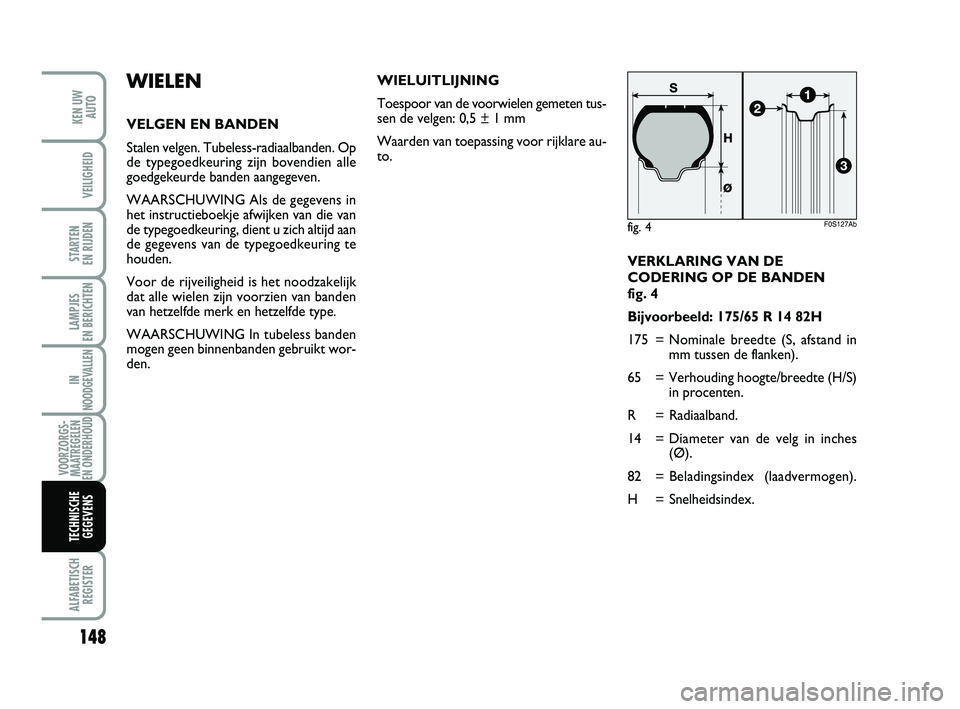

VERKLARING VAN DE
CODERING OP DE BANDEN
fig. 4
Bijvoorbeeld: 175/65 R 14 82H
175 = Nominale breedte (S, afstand in
mm tussen de flanken).
65 = Verhouding hoogte/breedte (H/S)
in procenten.
R = Radiaalband.
14 = Diameter van de velg in inches
(Ø).
82 = Beladingsindex (laadvermogen).
H = Snelheidsindex.
WIELEN
VELGEN EN BANDEN
Stalen velgen. Tubeless-radiaalbanden. Op
de typegoedkeuring zijn bovendien alle
goedgekeurde banden aangegeven.
WAARSCHUWING Als de gegevens in
het instructieboekje afwijken van die van
de typegoedkeuring, dient u zich altijd aan
de gegevens van de typegoedkeuring te
houden.
Voor de rijveiligheid is het noodzakelijk
dat alle wielen zijn voorzien van banden
van hetzelfde merk en hetzelfde type.
WAARSCHUWING In tubeless banden
mogen geen binnenbanden gebruikt wor-
den.
fig. 4F0S127Ab
WIELUITLIJNING
Toespoor van de voorwielen gemeten tus-
sen de velgen: 0,5 ± 1 mm
Waarden van toepassing voor rijklare au-
to.
141-159 ABARTH 500 NL 29-04-2009 11:05 Pagina 148

149
STARTEN
EN RIJDEN
ALFABETISCH
REGISTER
KEN UW
AUTO
VEILIGHEID
LAMPJES
EN BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
VERKLARING VAN DE
CODERING OP DE VELGEN fig. 4
Bijvoorbeeld: 5,00 B x 14 H2
5,00 = velgbreedte in inches 1.
B = profiel van de velgrand (deel van
de zijkant waarop de band rust) 2.
14 = montagediameter in inches (deze
correspondeert met dat van de te
monteren band) 3= Ø.
H2 = vorm en aantal “humps” (vorm
van de velgrand die de wang van
de tubeless band op de velg op zijn
plaats houdt). Beladingsindex (laadvermogen)
70= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg Snelheidsindex
Q= tot 160 km/h
R= tot 170 km/h
S= tot 180 km/h
T= tot 190 km/h
U= tot 200 km/h.
H= tot 210 km/h
V= tot 240 km/h
W= tot 270 km/h
Snelheidsindex voor
winterbanden
QM + S= tot 160 km/h.
TM + S = tot 190 km/h.
HM + S= tot 210 km/h.
